熔断器PPT课件

  • 格式：ppt
  • 大小：1.81 MB
  • 文档页数：39

下载文档原格式

  / 39

合集下载

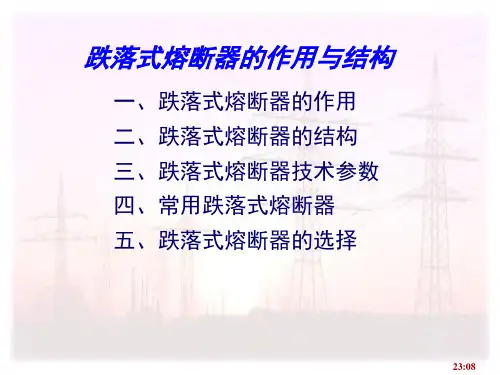

跌落式熔断器课件.ppt

跌落式熔断器课件.ppt
常用熔丝额定电流有：3、5、 7.5、10、15、20、30、40、 50、75、100、150、200A等。
16:34
五、跌落式熔断器的选择 10kV跌落式熔断器适宜用于四周空气无导电粉尘、无腐蚀 性气体及易烧、易爆等危险性环境，年度温差变比在 ±40℃以内的户外场所。其选择是按照额定电压和额定电 流两项参数进行，也就是熔断器的额定电压必须与被保护 设备（线路）的额定电压相匹配。熔断器的额定电流应大 于或等于熔体的额定电流（一般熔体的额定电流可选为熔 断器具的0.3～0.1倍），而熔断体的额定电流选择为 100kVA及以下取2～3倍额定电流，100kVA以上取 1.5～2倍额定电流。此外，应按被保护系统三相短路容量， 对所选定的熔断器进行校核。保证被保护系统三相短路容 量小于熔断器额定断流容量的上限，但必须大于额定断开 容量的下限。
1-上接线端子 2－绝缘瓷瓶 3－固定安装板 4－下接线端子 5－灭弧触头 6－熔丝管（闭合位置） 7－熔丝管（跌开位置） 8－熔丝 9－操作环 10－灭弧罩
16:34
图1 RW10-10F型跌开式熔断器
16:34
图2 RW11-10F型跌开式熔断器
1-上静触头；2－释压帽；3－上动 触头；4－熔管；5－下动触头；6－ 下支座；7－绝缘子 ；8－安装板
16:34
16:3416:34 Nhomakorabea跌落式熔断器开断大电流的能力强， 而开断小电流时燃弧时间则较长。它没有 使电流强迫过零的能力，因此不起限流作 用。而且其能承受的过电压倍数也比较低。 跌落式熔断器的熔体结构有两端排气和分 级排气式两种。分级排气式熔断器的断流 能力比较大。
16:34
跌落式熔断器也可分为单管式和 双管式，双管式熔断器多为重合保险。

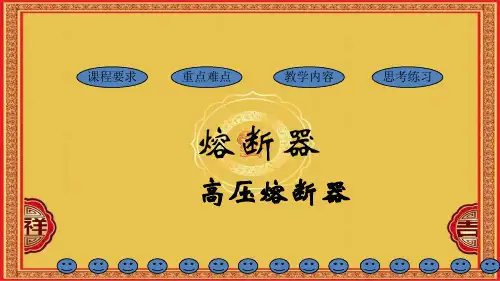

高压熔断器精品PPT课件

高压熔断器精品PPT课件

户外式高压熔断器
• 2.户外熔支断器柱由式瓷套高、压熔管熔及断棒形器支持绝缘子和接线端帽等组成。
RXW－35型限流式熔断器主要用于保护电压互感器。
熔管装于瓷套 中，熔件放在充满 石英砂填粒的熔管 内。熔断器的灭弧 原理与RN系列限流 式有填料高压熔断 器的灭弧原理基本 相同，均有限流作 用。
高压熔断器的使用要点
1.高压熔断器的安装 （1）安装前：检查外观是否完整良好，清洁，
如果熔断器遭受过摔落或剧烈震动后则应检查其 电阻值。
（2）户外熔断器应安装在离地面垂直距离不小 于4m的横担或构架上。
（3）安装时：将熔断体拉紧（使熔体大约受到 24.5N左右的拉力），注意熔断器上所标明的撞击
高压熔断器的使用要点
2.高压熔断器的运行与维护 （1）按规程要求选择合格产品及配件，运行中经常检查 接触是否良好，加强接触点的温升检查。 （2）不可将熔断后的熔体联结起来再继续使用。 （3）更换熔断器的熔管（体），一般应在不带电情况下 进行，若需带电更换，则应使用绝缘工具。 （4）操作仔细，拉、合熔断器时不要用力过猛。 （5）拉闸时：先中相，再背风边相，最后迎风边相。 合闸时：先迎风边相，再背风边相，最后中相。 （6）定期巡视，每月不少于一次夜间巡视，查看有无放
Learning Is Not Over. I Hope You Will Continue To Work Hard
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
谢谢你的到来

《熔断器RL1系列》课件

《熔断器RL1系列》课件

结束语
通过本课件，我们全面了解了熔断器RL1系列的知识点，展望了熔断器行业的 未来发展趋势。感谢大家的聆听。
RL1系列熔断器的结构和原理
1
RL1系列熔断器的结构
RL1系列熔断器通常由热释放元件、触头、
熔断器的原理
2
电弧罩等部件组成。
熔断器利用热释放元件的热效应，将电
路切断，以保护电路免受过电流和短路的损害。3来自熔断器的工作状态和参数
熔断器在正常工作状态下，应能忍受额 定电流和额定电压下的运行。
RL1系列熔器的选型和应用
1 如何选择RL1系列熔断器
选择RL1系列熔断器时，需要考虑负载特性、环境条件和安全性要求等因素。
2 RL1系列熔断器的应用领域
RL1系列熔断器广泛应用于建筑、工业、能源等领域的电力系统。
3 RL1系列熔断器的使用注意事项
在安装和使用RL1系列熔断器时，需要遵守相关的操作规程和安全注意事项。
RL1系列熔断器的优势和发展趋势
1 RL1系列熔断器的优势和特点
RL1系列熔断器具有体积小、重量轻、故障指示等优势，可以提高电路的可靠性和安全性。
2 RL1系列熔断器的发展历程
RL1系列熔断器经过多次技术升级和改进，已逐渐成为电路保护领域的重要产品。
3 RL1系列熔断器的未来发展趋势
未来，RL1系列熔断器将继续在智能化、高性能化和节能环保等方面有所突破和创新。

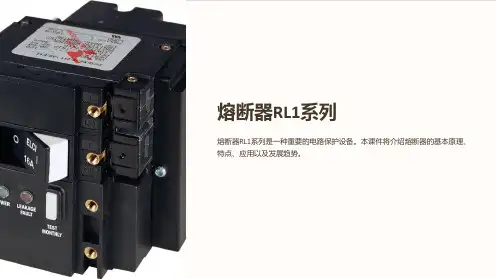

熔断器RL1系列
熔断器RL1系列是一种重要的电路保护设备。本课件将介绍熔断器的基本原理、 特点、应用以及发展趋势。
熔断器简介
什么是熔断器？
熔断器是一种用于保护电路免受过电流和短路等故障的设备。
RL1系列熔断器的特点
RL1系列熔断器具有高断电容量、短路保护能力强、安全可靠等特点。

低压电器基础—熔断器(电气控制课件)

低压电器基础—熔断器(电气控制课件)

（对比断路器 ）
预期故障电流 有效值35KA
690 V
弧前曲线
电弧曲线
选择性
熔断器是一种最简单有效的保护电器。在使用时，熔断器串联在所保护的 电路中，作为电路及用电设备的短路和严重过载保护，主要用做短路保护。
熔断器主要由熔体（俗称保险丝）和安装熔体的熔管（或熔座）两部分组 成。熔体由易熔金属材料（铅铜）及合金制成，通常作成丝状或片状。熔管是装 熔体的外壳，由陶瓷、绝缘钢纸或玻璃纤维制成，在熔体熔断时兼有灭弧作用。

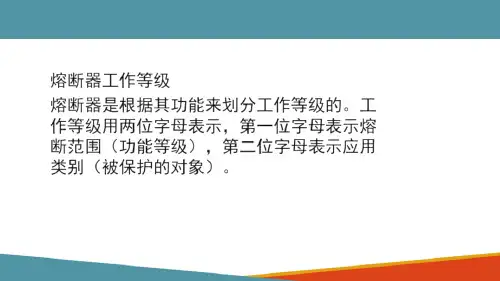

gTr 变压器保护
gB 矿山 gR/gB 电力电子 am 开关设备保护 gL/gG 电缆和馈线保护
gR/gB 电力电子 gL/gG 电缆和馈线保护 am 开关设备保护
弧前 时间
电弧 时间
切断电流峰值 是故障电流流过熔体，熔 断过程中，电流的峰值。
预期故障电流 峰值80.5KA 实际故障电流 12KA
2、RLl系列螺旋式熔断器
结构 用途
RLl系列螺旋式熔 断器广泛应用于控 制箱、配电屏、机 床设备及振动较大 的场合，在交流额 定电压500V、额定 电流200A及以下的 电路中，作为短路 保护器件。
3、RT0系列有填料封闭管式熔断器
结构型号
RT0-200
RT0系列有填料封闭 管式熔断器
a)熔体 b)熔管 c）熔断器 d）绝缘操 作手柄
用途
RT0系列有填料封闭管式熔断器是一种大分断能力 的熔断器，广泛用于短路电流较大的电力输配电系统 中，作为电缆、导线和电气设备的短路保护及导线、 电缆的过载保护。
4、快速熔断器
快结速构熔断器又叫半导体器件保护用熔断器。
主要用途：
用于硅元件变流装置内部的短路保护。由于硅元件的 过载能力差，因此要求短路保护元件应具有快速动作的特 征。快速熔断器能满足这种要求，且结构简单，使用方便， 动作灵敏可靠，因而得到了广泛应用。

熔断器精品PPT课件

熔断器精品PPT课件
用于交流50Hz，主电路额定绝缘电压至 660V，电流至150A的电力系统中作为三相交流电动机的过载、断相保护， 并可与适当的交流接触器组合成电磁起动器。
该产品具有结构紧凑、体积小、功能齐全，具有过载保护、断相保护、 温度补尝、手动及自动动复位、脱扣指示及测试等功能。 脱扣机构采用拉簧跳跃式机构，动作灵敏而迅速，并具有安装尺寸多种化。
2、热继电器型号规格及辅助触头参数
热继电器CDR2系列-3
3、热元件额定电流、电流范围见表
热继电器CDR2系列-4
热继电器JRS1(LR1-D)系列-1
JRS1系列热继电器适用于交流50Hz、主电路额定电压至 660V、额定电流0.1至80A的电路中，供交流电动机的过载及 断相保护用。它具有差动机构和温度补偿动能，可与CJX2系 列交流接触器插接安装。
熔断器RL6系列
RL6系列螺旋式熔断器适用于交流50Hz，额定电压至500V，
额定电流至63A的线路中作电气设备的短路或过载保护之用。
熔断器RT0系列-1
RT0系列有填料封闭管式熔断器适用于交流50Hz，额定电压交
流380V，额定电流至1000A的配电线路中，作过载和短路保护。 额定分断能力：至50kA
熔断器RT0系列-2
熔断器RT14系列-1
RT14系列有填料封闭管式圆筒帽形熔断器适用于交流50Hz，
额定电压为550V，额定电流为100A及以下的工业电气装置的配电设备中， 作为线路过载和短路保护之用。
熔断器RT14系列-2
熔断器RT15系列
RT15型螺栓连接熔断器适用于额定电压至415V，额定电流
熔断器RW系列-1
RW3、RW7、RW10 、RW11户外跌落式熔断器用于交流
50Hz额定电压为10kV的电力系统中，作输电线路和电力变压器的短路和 过负荷保护。可以与负荷开断操作勾棒配合，切合空载变压器，空载线 路及负荷电流。具有重量轻、结构简单、耐污性能强，安装方便等优点。

继电器、熔断器、开关电器、主令电器幻灯片PPT

继电器、熔断器、开关电器、主令电器幻灯片PPT

电压继电器
2．欠电压继电器 欠电压继电器用于电路的欠电压保护，其释放整定值为
电路额定电压的0.1～0.6倍。在额定电压工作时，衔铁可 靠吸合；当被保护电路电压降至欠电压继电器的释放整定 值时，衔铁释放，触头机构复位，控制接触器及时分断被 保护电路。
电压继电器
过电压继电器符号
欠电压继电器符号
3．零电压继电器 零电压继电器在额定电压下也吸合，当线圈电压达到额定电压的5%～
速度继电器
作用：根据速度的大小通断电路 结构：定子、转子和触头 原理：与异步电动机类似 参数：动作转速：>120rpm
复位转速：<100rpm
速度继电器
组成结构 工作原理 检测有无转速以及转速的方向
Φ nF
n
热继电器
利用双金属片受热弯曲
去推动杠杆使触头动作
作用：电动机的过载保利护用电阻值随温度变化
IRTR ≧ （3～3.5）IRT 多台电动机:
IRTR ≧ （1.5～2.5)IRTmax +∑IRT
1.5开关电器
行程开关
定义:行程开关是一种 根据运动部件的行程 位置而切换的电器.
结构及工作原理
位置2
位置1
直动式行程开关
1—顶杆 2—弹簧 3—动断触头
4—触头弹簧 5—动合触头
滚动式行程开关的内部结构
有填料式RT
无填料密封式RM
快速熔断器RS
自恢复熔断器
熔断器
瓷插式熔断器
熔断器
螺旋式熔断器
熔断器
有填料式熔断器
熔断器
无填料密封式熔断器
熔断器
快速熔断器
熔断器
自恢复熔断器
熔断器
熔断器的选择：根据 负载类型来选择。

快速熔断器ppt课件

快速熔断器ppt课件
.
1.6.2 快速熔断器的特性
◆ 反时限电流保护特性（如右图） 熔断器具有反时延特性，即过载电流小时，熔断时间长；过载 电流大时，熔断时间短。所以，在一定过载电流和过载时间范围内， 熔断器是不会熔断的，可连续使用。熔断器有各种不同的熔断特性 曲线，可以适用于不同类型保护对象的需要。
◆ 限流特性 由于快速熔断器的熔体为具有一系列圆孔狭颈的矩形薄片，且充有石英砂灭弧介质。圆孔狭颈处的 截面积小，热容量小，发生短路故障时，故障电流尚未达到预期的短路电流时，即被熔断，电弧被石英 砂分隔成许多小段。这样，既限制了短路电流增加，亦加速电弧的熄灭。 ◆ 分断能力强 发生短路故障时，圆孔狭颈处首先被熔断，电弧被石英砂分隔成许多小段，电弧被很快熄灭。由于 石英砂是绝缘的，电弧熄灭后，熔断器立即变成一个绝缘体，将电路分断。因而快速熔断器分断能力强 ，可高达50kA。
.

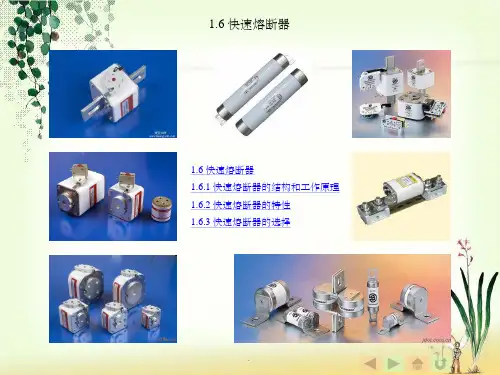

1.6 快速熔断器
.
1.6.1 快速熔断器的结构和工作原理
1. 快速熔断器的结构 熔断器由磁壳、导电板、熔体、石英砂、消弧剂、指示器六部分组成。熔体的材质为纯银，形状为 矩形薄片，且具有圆孔狭颈 。
2. 快速熔断器的灭弧原理 快速熔断器的熔体是由纯银制成的，由于纯银的电阻率低、延展性好、化学稳定性好，因此快速熔 断器的熔体可做成薄片，且具有圆孔狭颈结构。发生短路故障时，狭颈处电流密度大，故狭颈处首先熔 断，并被石英砂分隔成许多小段。这样，由于熔体熔断而形成的电弧就被石英砂分隔成许多小段，电弧 电流较小，分布的空间小，易被消弧剂吸收。又由于石英砂是绝缘的，电弧熄灭后立即形成一个绝缘体 ，将电路分断。
.
1.6.2 快速熔断器的特性
◆ 负载设备承受的冲击能量小 电路出现短路故障时，负载设备承受的冲击能量为：

熔断器-熔断器培训课件

熔断器-熔断器培训课件

其他标志（七）产品改进后，与原产品区分开。
具有特殊功能的
⒈F——带有负荷开断装置
⒉B——带有避雷器
特殊条件下使用
TH——湿热带型 ； TA——热带型
G ——高海拔型 ； W——耐污秽型
熔断件同族系列额定电流（八）最小至最大额定电流安培
额定开断电流（九）以千安表示
型号标识举例
① 产品型号：PRW8—12AF(W) 产品全型号：PRW8—12AF(W)/(5~100）—6.3
安装场所（三）
N——户内
W——户外
保护对象（四）
T——保护变压器用。（transformer）
M——保护电动机用 （Motor）
P——保护电压互感器用 （Phase voltage Transformers）
C——保护电容用 （capacitor）
设计序号（五）是由行业单位统一编排
额定电压（六）以千伏值表示
高压熔断器
1－金属管帽 2－瓷熔管 3－工作熔体 4－指示熔体 5－锡球 6－石英砂填料 7－熔断指示器(熔断后 弹出状态)
工作原理 ① 锡球的作用 使熔断器能在过负荷电流或较小短路电 流时能动作，提高熔断器保护的灵敏度。 当过负荷电 流通过时，铜熔丝能在较低的温度下熔断—“冶金效应” ② 铜熔丝的作用 使熔断器在短路电流时动作，断开电 路，实现短路保护。 ③ “限流”式熔断器 能在短路后不到半个周期即短路 电流未达到冲击电流值(ish)时就能完全熄灭电弧、切断 短路电流的特性称“限流”式。 ④ 灭弧能力 具有“粗弧分细、长弧切短和狭沟灭弧”
⒈户内广泛采用RN系列的高压管式限流熔断器
⒉户外则广泛使用RW4、RW10F等型号的高压跌开 式熔断器，或RW10-35型的高压限流熔断器。

《熔断器RL1系列》课件

《熔断器RL1系列》课件

REPORTING
产品概述
01
熔断器RL1系列是一种过电流保 护装置，用于电路中保护电气设 备免受过载和短路等故障电流的 损害。
02
它由熔断体、触头和外壳等部分 组成，通过熔断体的熔断来切断 电路，起到保护作用。
应用领域
熔断器RL1系列广泛应用于电力系统 、通信系统、工业自动化控制系统等 领域。
适用于交流50Hz或60Hz，额定电压 至690V，额定电流至800A的电路中 。
产品特点
快速熔断
熔断器RL1系列采用快速熔断技 术，能够在极短的时间内切断 故障电流，保护电气设备不受 损害。
高分断能力
熔断器RL1系列具有高分断能力 ，能够承受高达数千安培的故 障电流，确保电路安全可靠。
多种规格
熔断器RL1系列有多种规格可供 选择，满足不同电路的需求。
解决方案
01
合理选择型号
根据实际电路需求选择合适的熔断 器型号和规格。
定期检查维护
定期对熔断器进行检查，发现异常 及时处理。
03
02
加强散热设计
优化电路板和散热系统，降低熔断 器的工作温度。
采用冗余设计
在关键电路中增加备用的熔断器， 提高系统的可靠性。
04
故障排除方法
温度检测
通过温度检测仪器检查熔断器的实际温度， 判断是否过热。
安装简便
熔断器RL1系列结构紧凑，安装 简便，可直接安装在电路中， 无需特殊工具和技能。
2023
PART 02
熔断器RL1系列工作原理
REPORTING
工作原理概述
熔断器RL1系列是一种过电流保护装置，当电路中的电流超 过规定值时，熔断器会因过热而熔断，从而切断电路，保护 电路设备免受过电流的损害。

第1章 熔断器 ppt课件

第1章 熔断器 ppt课件

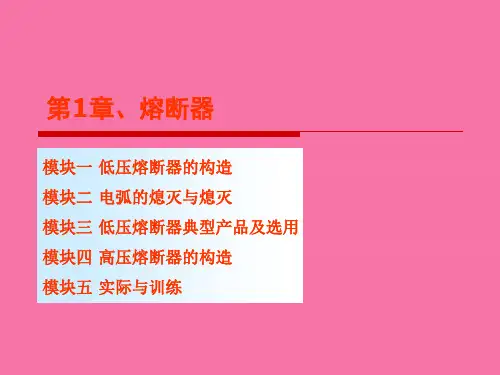

第1章、熔断器
模块一 低压熔断器的构造 模块二 电弧的熄灭与熄灭 模块三 低压熔断器典型产品及选用 模块四 高压熔断器的构造 模块五 实际与训练
模块一 低压熔断器的构造
熔断器
熔断器
模块一 低压熔断器的构造
熔断器功能：最常用的短路维护电器。
★★★★★★★★★★
常用的低压熔断器有：插入式、螺旋 式、无填料封锁管式、填料封锁管式 等几种。
Ki
Ik Im
Ki 1
I 2t特性
断开过电压
限流系数 Ki 越小，熔断器的限流才干越强， 普通用额定分断才干时的限流系数来评价熔断 器的限流才干。
模块一 低压熔断器的构造
七、熔断器根本构造
〔1〕熔断体 〔2〕填充资料 〔3〕绝缘管
〔4〕支 座〔螺栓衔接式熔断器除外〕
支撑和导电衔接
模块一 低压熔断器的构造
模块一 低压熔断器的构造
5.限流系数：
限流的熔断器实践分断电流 Ik 与预期短路电 流最大值 Im 的比值称为限流系数 Ki 。
Ki
Ik Im
Ki 1
限流系数 Ki 越小，熔断器的限流才干越强， 普通用额定分断才干时的限流系数来评价熔断 器的限流才干。
模块一 低压熔断器的构造
5.限流系数：
限流的熔断器实践分断电流 Ik 与预期短路电流 最大值 Im 的比值称为限流系数 Ki 。
模块一 低压熔断器的构造
1.额定电压 熔断器所在电路中的最高电压不应超越
熔断器的额定电压。 2.额定电流
熔断器在长期任务制下，各个部件的温 升不超越极限允许温升所可以接受的电流值。
3.维护特性： 熔断器的维护特性又称安秒特性。
模块一 低压熔断器的构造
a、指流过熔体的电流与熔化时 t 间的关系〔熔化时间〕；

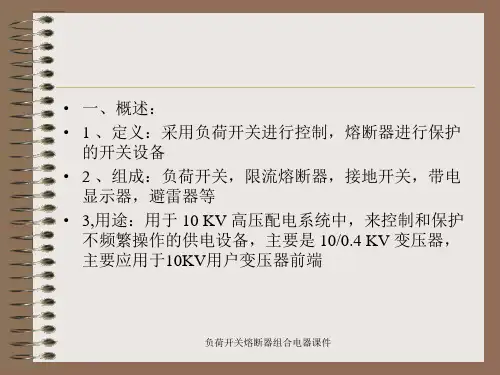

负荷开关熔断器组合电器课件

负荷开关熔断器组合电器课件
负荷开关熔断器组合电器课件
• 但应考虑如下因素：
• 最大的额定负荷电流不应超过熔断器额定电流 • 冷却条件 • 变压器在无负载情况下的涌流
负荷开关熔断器组合电器课件
变压器保护用熔断器的选取
负荷开关熔断器组合电器课件
• 六、转移电流的概念 • 在转移点附近,三相故障的条件下,最快的熔体熔化的
首开相其撞击器开始使负荷开关分闸，同时其余两相 承载的电流减小至87％，它或者被负荷开关或者被剩 下的熔断器开断。 • 转移点是指负荷开关分闸和熔断器熔断的时刻。该点 对应的电流为转移电流。 • 组合电器的转移电流值取决于两个因素: • 熔断器的时间—电流特性 • 熔断器触发的负荷开关的分闸时间
负荷开关熔断器组合电器课件
• 二、负荷开关－熔断器组合电器是保护变压器的最佳 保护方式
• 1,保护时间上：容量在 160 － 1600 KVA 之间的变压 器自我保护的能力差，保护变压器的任务交给了高压 开关设备这里有两种选择，一种是断路器，另一种是 负荷开关＋熔断器。对变压器保护来说
负荷开关熔断器组合电器课件
每个单元外形尺寸 宽：600 深：900 高：不超过2200
负荷开关熔断器组合电器课件
我公司XGN15-12型SF6环网柜
每个单元外形尺寸 宽：375/500/750 深：940 高：1635/1885
负荷开关熔断器组合电器课件
• 4、SF6气体绝缘负荷开关 • SF6气体特性：无色、无味、无毒、不可燃、特别稳
负荷开关熔断器组合电器课件
• 喷射式熔断器（开断小电流能力强） • 全范围保护熔断器 • 3、限流熔断器的特点 • 结构特点：内部熔丝被石英砂包围，石英砂有限流作
用，有撞针系统 • 开断范围：2－3倍额定电流－50KA • 性能特点：开断大故障短路电流能力强，达到

熔断器隔离开关负荷开关PPT演示课件

熔断器隔离开关负荷开关PPT演示课件
21
高压熔断器
▉ 高压熔断器的外观图形
22
高压熔断器
23
高压熔断器
24
高压熔断器
25
高压熔断器
26
高压熔断器
27
高压熔断器
28
高压熔断器
▉ 高压熔断器的作用和特点 熔断器是一种保护电器。它串联在电路中，当电路发
生短路或过负荷时，熔体熔断，切断故障电路使电气设 备免遭损坏，并维持电力系统其余部分的正常工作。
在带撞击器操作负荷开关的组合电器中，必须做到 转移电流试验。试验电流一般大于负荷开关额定电流， 它是负荷开关应能开断的最大电流。
45
2.负荷开关与熔断器的配合
负荷开关-限流熔断器组合电器的保护特性优势必须 在两者配合得当时才能体现出来。
下图示出了负荷开关-限流熔断器组合电器的配合， 我们将电流划分为四个区域：
31
高压熔断器
▉ 高压熔断器的工作原理和保护特性 熔断器串联在电路中使用，安装在被保护设备或线路
的电源侧。当电路中发生过负荷或短路时，熔体被过负 荷或短路电流加热，并在被保护设备的温度未达到破坏 其绝缘之前熔断，使电路断开，设备得到了保护。熔体 熔化时间的长短，取决于熔体熔点的高低和所通过的电 流的大小。熔体材料的熔点越高，熔体熔化就越慢，熔 断时间就越长。熔体熔断电流和熔断时间之间呈现反时 限特性，即电流越大，熔断时间就越短，其关系曲线称 为熔断器的保护特性，也称安秒特性，如图所示。
八单元：额定工作电流，A。 九单元：额定开断电流，kA。
42
负荷开关+熔断器组合电器
1.概述
目前我国的电力系统中大量使用断路器，而国外大
量使用负荷开关+限流熔断器组合电器。我国的电力系 统中断路器与组合电器的比例为5:1左右,其中断路器与 负荷开关之比为2.5：1,而国外电力系统中断路器与组 合电器的比例为1：5～6。

低压熔断器介绍ppt课件

低压熔断器介绍ppt课件

（4）时间－电流特性: 在规定的条件 下，表征流过熔体的电流与熔体熔断 时间的关系曲线，如右图所示。
熔断器的熔断电流与熔断时间的关系
熔断电流IS(A) 1.25IN 1.6IN 2.0IN 熔断时间t（s） ∞ 3600 40
2.5IN 8
3.0IN 4.5
4.0IN 2.5
8.0IN 10.0IN
烧伤病人的治疗通常是取烧伤病人的 健康皮 肤进行 自体移 植，但 对于大 面积烧 伤病人 来讲， 健康皮 肤很有 限，请 同学们 想一想 如何来 治疗该 病人
6.NG30系列有填料封闭管式圆筒帽形熔断器
熔断体由熔管、熔体、填
料组成，由纯铜片制成的
特 点
变截面熔体封装于高强度 熔管内，熔管内充满高纯 度石英砂作为灭弧介质，
三、熔断器的选用
1.熔断器类型的选用 根据使用环境、负载性质和短路电流的大小选用适 当类型的熔断器。
2.熔断器额定电压和额定电流的选用 熔断器的额定电压必须等于或大于线路的额定电压。 熔断器的额定电流必须等于或大于所装熔体的额定 电流。
烧伤病人的治疗通常是取烧伤病人的 健康皮 肤进行 自体移 植，但 对于大 面积烧 伤病人 来讲， 健康皮 肤很有 限，请 同学们 想一想 如何来 治疗该 病人
Ｔ—有填料密封管式
Ｓ—快速式
Ｚ—自复式
R —熔断器
如型号RC1A — 15／10
RL1—60/300
烧伤病人的治疗通常是取烧伤病人的 健康皮 肤进行 自体移 植，但 对于大 面积烧 伤病人 来讲， 健康皮 肤很有 限，请 同学们 想一想 如何来 治疗该 病人
2.RC1A系列瓷插式熔断器
1-熔丝 2-动触头 3-瓷盖 4-空腔 5-静触头 6-瓷座

熔断器基础知识讲解PPT课件

熔断器基础知识讲解PPT课件
熔断器可分为瓷插式，螺旋式，有填料管式和无调料管式。
熔断器作为一种简单、价廉的保护装置很早就已经应用在电气系统的保护上，但是 它有一个致命的缺点，就是使用在三相回路中的熔器，若有一相熔断后，会造成系 统的缺相运行。缺相运行后会使电动机烧坏、设备功率降低，甚至可能导致导线着 火等，造成电压偏移，相电压升高，特别是三相四线的家用电器的选择
8.熔断器的型号很多，保护特性差别很大，选用时要按照 上述条件考虑，其中高压熔断器、变压器低压出口及其分 路的总熔断器必须按照上述条件选用，各种低压用电设备 及用电器的保护熔断器一般只考虑额定电流、尖峰电流。 9.一般条件下，电动机直接起动时其熔丝的额定电流可按 4~8倍额定电流选取，间接起动可按2.5~5倍选取，起动 时间长，熔丝电流应选大一点的，照明电路可按额定电流 的1.1~1.5倍选取。
当被保护的线路或设备发生短路故障时，熔断器的熔体应当立即熔断，切断短路电流， 保护了线路或者设备。当被保护的线路或设备发生过载时，熔断器的熔体延时熔断，切 断过载电流，但是由于各种型号规格的熔断器延时特性不一致，设备及线路的过载能力 也不太相同，因此延时特性与过载能力难以匹配。所以一般熔断器只用做短路保护，而 不用做过载保护。
熔断器的选择
熔断器的选择（包括其熔体的选择）应考虑以下几个条件： 1.熔断器的电压等级必须大于或等于被保护线路或设备的电压等级。 2. 熔断器的额定电流应大于或等于所安装的熔体的额定电流。 3.熔断器的类型应符合安装条件（室内或室外）及被保护设备和线路的技术要求。 4. 熔断器的分断电流必须满足安装地点短路电流计算值的需要。 5.线路前后级的熔断器之间应有选择性的配合。 6. 熔体电流的选择是根据被保护装置的不同而选择方法不同。不同电气设备选用热熔丝其额定电流与电 气设备的额定电流之比不同。 7.为了保证熔断器在其保护范围内发生短路故障时能可靠熔断，熔体应满足条件，具体请摆渡。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

特 点
在6倍额定电流时，熔 断时间不大于20ms,熔
断时间短，动作迅速
应 主要用于半导体硅整 用 流元件的过电流保护
20
8 .自复式熔断器
在故障短路电流产生的高温下，其中的局部液态金属钠迅 特 速气化而蒸发，阻值剧增，即瞬间呈现高阻状态，从而限 点 制了短路电流。当故障消失后，温度下降，金属钠蒸气冷
却并凝结，自动恢复至原来的导电状态 应 用于交流380V的电路中与断路器配合使用。熔断器的电流 用 有100A、200A、400A、600A四个等级
21
常见低压熔断器的主要技术参数
类 别
型号
额定电 压(V)
额定电 流(A)
熔体额定电流等级(A)
极限分断 功率 能力（kA） 因数
瓷
插
式 熔
RC1A
380
2.5IN 8
3.0IN 4.54.0IN 2.5来自8.0IN 10.0IN
1
0.4
12
常见熔断器
13
二、常用低压熔断器
1.熔断器型号及含义
□ □ □－ □ / □
熔体额定电流（A）
熔断器额定电流（A） 设计代号
Ｃ—瓷插式
Ｌ—螺旋式
Ｍ—无填料密封管式
Ｔ—有填料密封管式
Ｓ—快速式
Ｚ—自复式
R —熔断器
4.RM10系列封闭管式熔断器
1-夹座 2-熔断管 3-钢纸管 4-黄铜套管 5-黄铜帽 6-熔体 7-刀型夹头
特点 应用
熔断管为钢纸制成，两端为黄铜制成的可拆式管帽，管 内熔体为变截面的熔片，更换熔体较方便
用于交流额定电压380V及以下、直流440V及以下、电流 在600A以下的电力线路中
17
5 .RT0系列有填料封闭管式熔断器
如型号RC1A — 15／10
RL1—60/300 14
2.RC1A系列瓷插式熔断器
1-熔丝 2-动触头 3-瓷盖 4-空腔 5-静触头 6-瓷座
特点 结构简单，价格低廉，更换方便，使用时将瓷盖插入瓷座， 拔下瓷盖便可更换熔丝
应用 额定电压380V及以下、额定电流为5～200A的低压线路末 端或分支电路中，作线路和用电设备的短路保护，在照明 线路中还可起过载保护作用
1-熔断指示器 2-石英砂填料 3-指示器熔丝 4-夹头 5-夹座 6-底座 7-熔体 8-熔管 9-锡桥
特点 熔体是两片网状紫铜片，中间用锡桥连接。熔体周围填满 石英砂起灭弧作用
应用 用于交流380V及以下、短路电流较大的电力输配电系统中， 作为线路及电气设备的短路保护及过载保护
18
6.NG30系列有填料封闭管式
• 结构图片:
3
熔断器的原理
• 原理：熔断器是串联连接在被保护电路 中的，当电路电流超过一定值一定时间 时，熔体因发热而熔断，使电路被切断， 从而起到保护作用。熔体的热量与通过 的熔体电流的平方及持续通电时间成正 比，当电路短路时，电流很大，熔体急 剧升温，立刻熔断，当电路中电流值等 于或小于熔体额度电流时，熔体不会熔 断。所以熔断器可用于短路保护。
8
熔断器保护灵敏度的校验
• 为了保证熔断器在其保护范围内发生短路 故障时能可靠的熔断，要求满足：
Ik.min≥（4~7）IN.FE
式中Ik.min为熔断器短路故障时流过的最 小短路故障电流。
9
低压熔断器
• 低压熔断器是低压配电网络和电力拖动 系统中主要用作短路保护的电器。
10
一、熔断器的结构与主要技术参数
熔断器
1
熔断器的作用和符号
• 作用：熔断器是一种最简单的保护电器， 他串接在电路中，当电路发生短路或过 负荷（过载）时，熔断器自动断开电路， 使其他电器设备得到保护。
• 符号：FU • 图形符号：
2
熔断器的结构
• 结构:熔断器一般分为熔体、安装熔体的 熔管和熔体座。有些还装有其他的灭弧 材料，用来熄灭熔体在熔断是产生的电 弧。
15

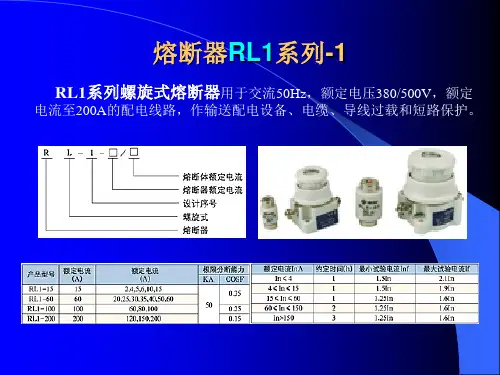

3 .RL1系列螺旋式熔断器
1 23 4
56
1-瓷套 2-熔断管 3-下接线座 4-瓷座 5-上接线座 6-瓷帽
特点 应用
熔断管内装有石英砂、熔丝和带小红点的熔断指示器， 石英砂用以增强灭弧性能。熔丝熔断后有明显指示
在交流额定电压500V、额定电流200A及以下的电路中， 作为短路保护器件
16
• 根据电压的大小可将熔断器分为高压熔 断器、中压熔断器和低压熔断器。
• 通常将1KV以上的电压称为“高压”、 380V~1KV的称为“中压”、小于 380V的称为“低压”。
7
额定电流的选择
• 熔断器额定电流应大于或等于熔体中的额定 电流，即 IN.FU≥IN.FE 式中 IN.FU—熔断器额定电流，A IN.FE —熔体额定电流，A 除此之外熔断器还应躲过线路的尖峰电流。 实际上只要尖峰电流使熔体熔断所需的时间 大于尖锋电流出现的时间 ，熔体就可以躲 过尖峰电流。
4
熔断器的原理
• 原理：由于熔体在用电设备过载时所通 过的过载电流能积累热量，当用电设备 连续过载一定时间后熔体积累的热量也 能使其熔断，所以熔断器也可作过载保 护。
5
熔断器的选用
• 额定电压的选择 • 额定电流的选择 • 熔断器保护灵敏度的校验
6
额定电压的选择
• 对于一般熔断器，其额定电压必须大于 或等于电网的额定电压。
（2）额定电流: 保证熔断器能长期正常工作的电流。
（3）分断能力: 在规定的使用和性能条件下，在规定电压下熔 断器能分断的预期分断电流值。
（4）时间－电流特性: 在规定的条件 下，表征流过熔体的电流与熔体熔断 时间的关系曲线，如右图所示。
熔断器的熔断电流与熔断时间的关系
熔断电流IS(A) 1.25IN 1.6IN 2.0IN 熔断时间t（s） ∞ 3600 40
1.熔断器的结构
熔体是熔断器的核心，常做 成丝状、片状或栅状，制作熔 体的材料一般有铅锡合金、锌、 铜、银等。
熔管是熔体的保护外壳,用 耐热绝缘材料制成,在熔体熔断 时兼有灭弧作用。
熔座是熔断器的底座，作用 是固定熔管和外接引线。
11
2.熔断器的主要技术参数
（1）额定电压: 熔断器长期工作所能承受的电压。
圆筒帽形熔断器
熔断体由熔管、熔体、填
料组成，由纯铜片制成的
特 点
变截面熔体封装于高强度 熔管内，熔管内充满高纯 度石英砂作为灭弧介质，
熔体两端采用点焊与端帽
牢固连接
用于交流50Hz、额定电压 应 380V、额定电流63A及以 用 下工业电气装置的配电线
路中
19
7.RS0、RS3系列有填料快速熔断器
