常用熔丝额定电流有：3、5、 7.5、10、15、20、30、40、 50、75、100、150、200A等。
16:34
五、跌落式熔断器的选择 10kV跌落式熔断器适宜用于四周空气无导电粉尘、无腐蚀 性气体及易烧、易爆等危险性环境，年度温差变比在 ±40℃以内的户外场所。其选择是按照额定电压和额定电 流两项参数进行，也就是熔断器的额定电压必须与被保护 设备（线路）的额定电压相匹配。熔断器的额定电流应大 于或等于熔体的额定电流（一般熔体的额定电流可选为熔 断器具的0.3～0.1倍），而熔断体的额定电流选择为 100kVA及以下取2～3倍额定电流，100kVA以上取 1.5～2倍额定电流。此外，应按被保护系统三相短路容量， 对所选定的熔断器进行校核。保证被保护系统三相短路容 量小于熔断器额定断流容量的上限，但必须大于额定断开 容量的下限。
1-上接线端子 2－绝缘瓷瓶 3－固定安装板 4－下接线端子 5－灭弧触头 6－熔丝管（闭合位置） 7－熔丝管（跌开位置） 8－熔丝 9－操作环 10－灭弧罩
16:34
图1 RW10-10F型跌开式熔断器
16:34
图2 RW11-10F型跌开式熔断器
1-上静触头；2－释压帽；3－上动 触头；4－熔管；5－下动触头；6－ 下支座；7－绝缘子 ；8－安装板
16:34
16:3416:34 Nhomakorabea跌落式熔断器开断大电流的能力强， 而开断小电流时燃弧时间则较长。它没有 使电流强迫过零的能力，因此不起限流作 用。而且其能承受的过电压倍数也比较低。 跌落式熔断器的熔体结构有两端排气和分 级排气式两种。分级排气式熔断器的断流 能力比较大。
16:34
跌落式熔断器也可分为单管式和 双管式，双管式熔断器多为重合保险。

26
系及工作原理的图形。
2.电气元件布置简图
用简化的图形表示各元件在电路安装中所在的实 际位置的一种简图。
3.接线图
用规定的图形和文字符号表示各元件的连接关系，
用以进行接线和检查的一种简图。
2
电气控制原理图
用标准规定的图形和文字符号并按工作顺序排列，详细表 示表示电路、设备的全部组成和连接关系及工作原理的图 形。
3.按功能可分为：
负荷开关、刀形转换开关、熔断器、低压断路器、接触器、继电
器、主令电器和自动开关等。
12
熔断器认识
熔断器是结构简单的保护电器
13
熔断器的作用、结构、分类
短路或严重过载保护 它主要由熔体和绝缘管或绝缘底座组成。 熔断器按结构形式分为：插入式、螺旋式、无填
料密封管式、有填料密封管式。
23
图形和文字符号
刀开关（开启式 和封闭式）的符 号均相同 。由 刀开关和熔断器 两部分组成。刀 开关起接通和分 断电路的作用， 熔断器起短路保 护作用。
24
负荷开关学习要求
1. 记住负荷开关的作用 2. 记住负荷开关的图形和文字符号 3. 记住负荷开关的工作原理 4. 能找到电气原理图中的负荷开关 5. 识别实物
25
小结及作业
小结 1. 电气控制原理图绘制和识读原则。 2. 熔断器结构原理、文字图形符号与用途。 3. 负荷开关的结构原理、文字图形符号与用途。 作业 1. 通过识读CA6140车床电路图巩固电气控制原理
图绘制和识读原则。 2. 说明熔断器、刀开关的结构、原理及用途。并画
出图形文字符号。 3. 查资料：指示灯的颜色及使用场合。
19
负荷开关（刀开关 ）
刀开关的功能 适用于交流频率50HZ、 额定电压单相220V或 三相380V、额定电流 10A的照明、电热设备 及小容量电动机等不需 要频繁接通和分断电路 的控制线路中，作为电 源开关或直接控制电动 机的启停，并起短路保 护作用。

特 点
在6倍额定电流时，熔 断时间不大于20ms,熔
断时间短，动作迅速
应 主要用于半导体硅整 用 流元件的过电流保护
20
8 .自复式熔断器
在故障短路电流产生的高温下，其中的局部液态金属钠迅 特 速气化而蒸发，阻值剧增，即瞬间呈现高阻状态，从而限 点 制了短路电流。当故障消失后，温度下降，金属钠蒸气冷
却并凝结，自动恢复至原来的导电状态 应 用于交流380V的电路中与断路器配合使用。熔断器的电流 用 有100A、200A、400A、600A四个等级
21
常见低压熔断器的主要技术参数
类 别
型号
额定电 压(V)
额定电 流(A)
熔体额定电流等级(A)
极限分断 功率 能力（kA） 因数
瓷
插
式 熔
RC1A
380
2.5IN 8
3.0IN 4.54.0IN 2.5来自8.0IN 10.0IN
1
0.4
12
常见熔断器
13
二、常用低压熔断器
1.熔断器型号及含义
□ □ □－ □ / □
熔体额定电流（A）
熔断器额定电流（A） 设计代号
Ｃ—瓷插式
Ｌ—螺旋式
Ｍ—无填料密封管式
Ｔ—有填料密封管式
Ｓ—快速式
Ｚ—自复式
R —熔断器
4.RM10系列封闭管式熔断器
1-夹座 2-熔断管 3-钢纸管 4-黄铜套管 5-黄铜帽 6-熔体 7-刀型夹头
特点 应用
熔断管为钢纸制成，两端为黄铜制成的可拆式管帽，管 内熔体为变截面的熔片，更换熔体较方便
用于交流额定电压380V及以下、直流440V及以下、电流 在600A以下的电力线路中
17

用于交流50Hz，主电路额定绝缘电压至 660V，电流至150A的电力系统中作为三相交流电动机的过载、断相保护， 并可与适当的交流接触器组合成电磁起动器。
该产品具有结构紧凑、体积小、功能齐全，具有过载保护、断相保护、 温度补尝、手动及自动动复位、脱扣指示及测试等功能。 脱扣机构采用拉簧跳跃式机构，动作灵敏而迅速，并具有安装尺寸多种化。
2、热继电器型号规格及辅助触头参数
热继电器CDR2系列-3
3、热元件额定电流、电流范围见表
热继电器CDR2系列-4
热继电器JRS1(LR1-D)系列-1
JRS1系列热继电器适用于交流50Hz、主电路额定电压至 660V、额定电流0.1至80A的电路中，供交流电动机的过载及 断相保护用。它具有差动机构和温度补偿动能，可与CJX2系 列交流接触器插接安装。
熔断器RL6系列
RL6系列螺旋式熔断器适用于交流50Hz，额定电压至500V，
额定电流至63A的线路中作电气设备的短路或过载保护之用。
熔断器RT0系列-1
RT0系列有填料封闭管式熔断器适用于交流50Hz，额定电压交
流380V，额定电流至1000A的配电线路中，作过载和短路保护。 额定分断能力：至50kA
熔断器RT0系列-2
熔断器RT14系列-1
RT14系列有填料封闭管式圆筒帽形熔断器适用于交流50Hz，
额定电压为550V，额定电流为100A及以下的工业电气装置的配电设备中， 作为线路过载和短路保护之用。
熔断器RT14系列-2
熔断器RT15系列
RT15型螺栓连接熔断器适用于额定电压至415V，额定电流
熔断器RW系列-1
RW3、RW7、RW10 、RW11户外跌落式熔断器用于交流
50Hz额定电压为10kV的电力系统中，作输电线路和电力变压器的短路和 过负荷保护。可以与负荷开断操作勾棒配合，切合空载变压器，空载线 路及负荷电流。具有重量轻、结构简单、耐污性能强，安装方便等优点。

2、熔断器的主要特性 t
（1）安-秒特性 熔断器熔体熔断的电流值与 熔断时间的关系称为熔断器 的保护特性曲线，也称为熔 0 I 断器的安-秒特性。 图1-15 （2）极限分断能力 在一定条件下切断短路电流的 极限能力
fN
I
熔断器的安-秒特性
34
熔断器的选择
熔断器的类型选择:根据线路要求、适用场合和安装 条件选择； 熔断器的额定电压选择:应大于或等于实际电路的工 作电压； 熔断器额定电流选择:应大于等于所装熔体的额定电 流。 熔体电流选择： （1）对于照明线路或电阻炉等电阻性负载，熔体的额 定电流应大于或等于电路的工作电流，即 IFN≥IMN

1
2.低压断路器的分类 按结构型式可分: 为塑壳式、万能式 、限流式、直流快速式、灭磁式、 漏电保 护式 按操作方式分: 人力操作式、动力操作式、储能操作式 按极数分: 单极、二极、三极、四极式 按安装方式又可分: 固定式、插入式、抽屉式 按断路器在电路中的用途可分: 配电用断路器、电动机保护用断路器、其他负载用断路器
12
低压断路器的常见故障及处理方法
故障现象 可能原因 处理方法
欠压脱扣器无电压或线圈损坏 不能合闸
储能弹簧变形 反作用弹簧力过大
检பைடு நூலகம்施加电压或更换线圈
更换储能弹簧 重新调整
操作机构不能复位再扣
热脱扣器双金属片损坏 电流达到整定值， 电磁脱扣器的衔铁与铁心距离 断路器不动作 太大或电磁线圈损坏 主触头熔焊 启动电动机时断 路器立即分断 断路器闭合后一 定时间自行分断 电磁脱扣器瞬时整定值过小
38
熔断器类型选用
对于小容量电动机或照明线路，一般考虑过电流保护， 应选较小熔化系数的熔体材料，如铅锡合金或 RC1A系列熔断器； 对于大容量电动机或照明线路，除考虑过电流保护外 还要考虑短路时的分断短路电流的能力，预期短路 电流较小时，可选用熔体为铜质的RC1A系列和熔 体为锌质的RM10系列熔断器，预期短路电流较大 时，宜选用具有高分断能力的RL6系列螺旋式熔断 器，预期短路电流很大时，需选用具有更高分断能 力的RT12或RT14系列熔断器。

电压继电器
2．欠电压继电器 欠电压继电器用于电路的欠电压保护，其释放整定值为
电路额定电压的0.1～0.6倍。在额定电压工作时，衔铁可 靠吸合；当被保护电路电压降至欠电压继电器的释放整定 值时，衔铁释放，触头机构复位，控制接触器及时分断被 保护电路。
电压继电器
过电压继电器符号
欠电压继电器符号
3．零电压继电器 零电压继电器在额定电压下也吸合，当线圈电压达到额定电压的5%～
速度继电器
作用：根据速度的大小通断电路 结构：定子、转子和触头 原理：与异步电动机类似 参数：动作转速：>120rpm
复位转速：<100rpm
速度继电器
组成结构 工作原理 检测有无转速以及转速的方向
Φ nF
n
热继电器
利用双金属片受热弯曲
去推动杠杆使触头动作
作用：电动机的过载保利护用电阻值随温度变化
IRTR ≧ （3～3.5）IRT 多台电动机:
IRTR ≧ （1.5～2.5)IRTmax +∑IRT
1.5开关电器
行程开关
定义:行程开关是一种 根据运动部件的行程 位置而切换的电器.
结构及工作原理
位置2
位置1
直动式行程开关
1—顶杆 2—弹簧 3—动断触头
4—触头弹簧 5—动合触头
滚动式行程开关的内部结构
有填料式RT
无填料密封式RM
快速熔断器RS
自恢复熔断器
熔断器
瓷插式熔断器
熔断器
螺旋式熔断器
熔断器
有填料式熔断器
熔断器
无填料密封式熔断器
熔断器
快速熔断器
熔断器
自恢复熔断器
熔断器
熔断器的选择：根据 负载类型来选择。

其他标志（七）产品改进后，与原产品区分开。
具有特殊功能的
⒈F——带有负荷开断装置
⒉B——带有避雷器
特殊条件下使用
TH——湿热带型 ； TA——热带型
G ——高海拔型 ； W——耐污秽型
熔断件同族系列额定电流（八）最小至最大额定电流安培
额定开断电流（九）以千安表示
型号标识举例
① 产品型号：PRW8—12AF(W) 产品全型号：PRW8—12AF(W)/(5~100）—6.3
安装场所（三）
N——户内
W——户外
保护对象（四）
T——保护变压器用。（transformer）
M——保护电动机用 （Motor）
P——保护电压互感器用 （Phase voltage Transformers）
C——保护电容用 （capacitor）
设计序号（五）是由行业单位统一编排
额定电压（六）以千伏值表示
高压熔断器
1－金属管帽 2－瓷熔管 3－工作熔体 4－指示熔体 5－锡球 6－石英砂填料 7－熔断指示器(熔断后 弹出状态)
工作原理 ① 锡球的作用 使熔断器能在过负荷电流或较小短路电 流时能动作，提高熔断器保护的灵敏度。 当过负荷电 流通过时，铜熔丝能在较低的温度下熔断—“冶金效应” ② 铜熔丝的作用 使熔断器在短路电流时动作，断开电 路，实现短路保护。 ③ “限流”式熔断器 能在短路后不到半个周期即短路 电流未达到冲击电流值(ish)时就能完全熄灭电弧、切断 短路电流的特性称“限流”式。 ④ 灭弧能力 具有“粗弧分细、长弧切短和狭沟灭弧”
⒈户内广泛采用RN系列的高压管式限流熔断器
⒉户外则广泛使用RW4、RW10F等型号的高压跌开 式熔断器，或RW10-35型的高压限流熔断器。

REPORTING
产品概述
01
熔断器RL1系列是一种过电流保 护装置，用于电路中保护电气设 备免受过载和短路等故障电流的 损害。
02
它由熔断体、触头和外壳等部分 组成，通过熔断体的熔断来切断 电路，起到保护作用。
应用领域
熔断器RL1系列广泛应用于电力系统 、通信系统、工业自动化控制系统等 领域。
适用于交流50Hz或60Hz，额定电压 至690V，额定电流至800A的电路中 。
产品特点
快速熔断
熔断器RL1系列采用快速熔断技 术，能够在极短的时间内切断 故障电流，保护电气设备不受 损害。
高分断能力
熔断器RL1系列具有高分断能力 ，能够承受高达数千安培的故 障电流，确保电路安全可靠。
多种规格
熔断器RL1系列有多种规格可供 选择，满足不同电路的需求。
解决方案
01
合理选择型号
根据实际电路需求选择合适的熔断 器型号和规格。
定期检查维护
定期对熔断器进行检查，发现异常 及时处理。
03
02
加强散热设计
优化电路板和散热系统，降低熔断 器的工作温度。
采用冗余设计
在关键电路中增加备用的熔断器， 提高系统的可靠性。
04
故障排除方法
温度检测
通过温度检测仪器检查熔断器的实际温度， 判断是否过热。
安装简便
熔断器RL1系列结构紧凑，安装 简便，可直接安装在电路中， 无需特殊工具和技能。
2023
PART 02
熔断器RL1系列工作原理
REPORTING
工作原理概述
熔断器RL1系列是一种过电流保护装置，当电路中的电流超 过规定值时，熔断器会因过热而熔断，从而切断电路，保护 电路设备免受过电流的损害。

2）熔体使用时间过久，熔体因受氧化或运行中温度高，使熔体特性变化而误断； 3）熔体安装时有机械损伤，使其截面积变小而在运行中引起误断。 2、拆换熔体时，要求做到：
1）安装新熔体前，要找出熔体熔断原因，未确定熔断原因，不要拆换熔体试送； 2）更换新熔体时，要检查熔体的额定值是否与被保护设备相匹配；
3）更换新熔体时，要检查熔断管内部烧伤情况，如有严重烧伤，应同时更换熔管。 瓷熔管损坏时，不允许用其他材质管代替。
• 图3-11 RT0系列有填料封闭管式熔断器 • (a)外形；(b)结构；(c)锡桥 • 1-熔断指示器；2-石英砂填料； • 3-指示器熔丝；4-夹头；5-夹座； • 6-底座；7-熔体；8-熔管；9-锡桥
5. NG30系列有填料密闭管式（帽形）
• 由熔断体和熔断器支持件组成
• 6. RS0系列快速熔断器：
• 熔断器广泛应用于高低压配电系统和控制系统以 及用电设备中，作为短路和过电流的保护器，是 应用最普遍的保护器件之一。
• 一。作用：短路保护 • 图1-4 • 图1-5 • 应该串联在电路中 • 正常时： • 短路时：
熔管（内装熔体）和熔座
• 一。结构和技术参数
• 1. 包括三部分

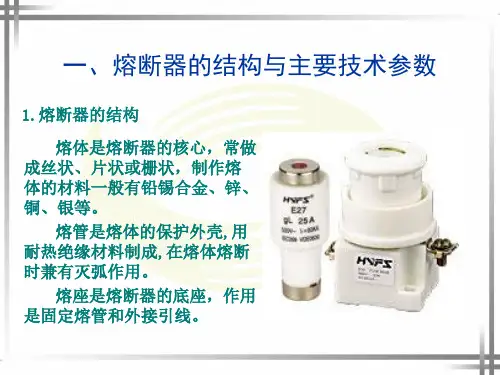

• 熔断器主要由熔体、外壳和熔座3部分组成， 其中熔体是控制熔断特性的关键元件。熔 体的材料、尺寸和形状决定了熔断特性。 熔体材料分为低熔点和高熔点两类。
• 2. 技术参数 • 1）额定电压 • 2）额定电流 • 熔断器的额定电流与熔体的额定电流 • 3）分断能力 • 4）时间-电流特性（安-秒特性） • 反时限 • 熔化电流（临界电流） • 表1-3
二。常用的低压熔断器
举例：RC1A-15/10
• 常见种类
• 1.插入式熔断器：它常用于380V及以下电 压等级的线路末端，作为配电支线或电气 设备的短路保护用。的额定电流可按以下方法选择： • 1）、保护无起动过程的平稳负载如照明线路、电阻、电炉等时，熔

第1章、熔断器
模块一 低压熔断器的构造 模块二 电弧的熄灭与熄灭 模块三 低压熔断器典型产品及选用 模块四 高压熔断器的构造 模块五 实际与训练
模块一 低压熔断器的构造
熔断器
熔断器
模块一 低压熔断器的构造
熔断器功能：最常用的短路维护电器。
★★★★★★★★★★
常用的低压熔断器有：插入式、螺旋 式、无填料封锁管式、填料封锁管式 等几种。
Ki
Ik Im
Ki 1
I 2t特性
断开过电压
限流系数 Ki 越小，熔断器的限流才干越强， 普通用额定分断才干时的限流系数来评价熔断 器的限流才干。
模块一 低压熔断器的构造
七、熔断器根本构造
〔1〕熔断体 〔2〕填充资料 〔3〕绝缘管
〔4〕支 座〔螺栓衔接式熔断器除外〕
支撑和导电衔接
模块一 低压熔断器的构造
模块一 低压熔断器的构造
5.限流系数：
限流的熔断器实践分断电流 Ik 与预期短路电 流最大值 Im 的比值称为限流系数 Ki 。
Ki
Ik Im
Ki 1
限流系数 Ki 越小，熔断器的限流才干越强， 普通用额定分断才干时的限流系数来评价熔断 器的限流才干。
模块一 低压熔断器的构造
5.限流系数：
限流的熔断器实践分断电流 Ik 与预期短路电流 最大值 Im 的比值称为限流系数 Ki 。
模块一 低压熔断器的构造
1.额定电压 熔断器所在电路中的最高电压不应超越
熔断器的额定电压。 2.额定电流
熔断器在长期任务制下，各个部件的温 升不超越极限允许温升所可以接受的电流值。
3.维护特性： 熔断器的维护特性又称安秒特性。
模块一 低压熔断器的构造
a、指流过熔体的电流与熔化时 t 间的关系〔熔化时间〕；
