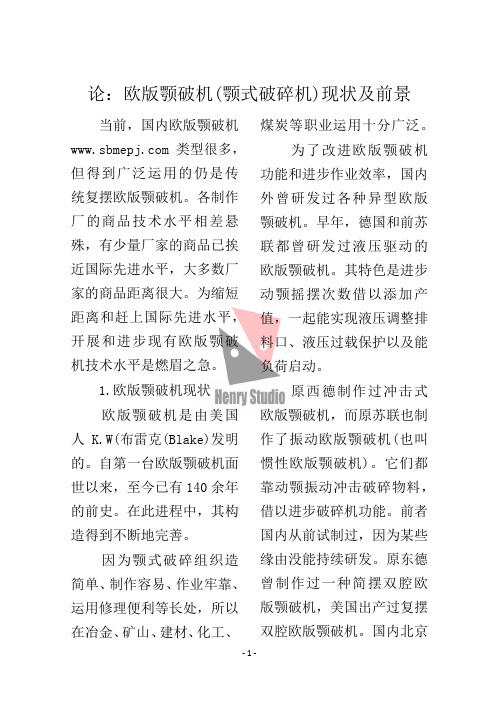

论：欧版颚破机(颚式破碎机)现状及前景当前，国内欧版颚破机类型很多，但得到广泛运用的仍是传统复摆欧版颚破机。
各制作厂的商品技术水平相差悬殊，有少量厂家的商品已挨近国际先进水平，大多数厂家的商品距离很大。
为缩短距离和赶上国际先进水平，开展和进步现有欧版颚破机技术水平是燃眉之急。
1.欧版颚破机现状欧版颚破机是由美国人K.W(布雷克(Blake)发明的。
自第一台欧版颚破机面世以来，至今已有140余年的前史。
在此进程中，其构造得到不断地完善。
因为颚式破碎组织造简单、制作容易、作业牢靠、运用修理便利等长处，所以在冶金、矿山、建材、化工、煤炭等职业运用十分广泛。
为了改进欧版颚破机功能和进步作业效率，国内外曾研发过各种异型欧版颚破机。
早年，德国和前苏联都曾研发过液压驱动的欧版颚破机。
其特色是进步动颚摇摆次数借以添加产值，一起能实现液压调整排料口、液压过载保护以及能负荷启动。
原西德制作过冲击式欧版颚破机，而原苏联也制作了振动欧版颚破机(也叫惯性欧版颚破机)。
它们都靠动颚振动冲击破碎物料，借以进步破碎机功能。
前者国内从前试制过，因为某些缘由没能持续研发。
原东德曾制作过一种简摆双腔欧版颚破机，美国出产过复摆双腔欧版颚破机。
国内北京某规划院以及湖南某大学都曾与工厂协作研发了双腔欧版颚破机。
其特色是使间歇作业成为接连作业，借以进步破碎机作业效率。
安徽某规划院曾发明一种双腔双动颚复摆欧版颚破机。
它除了进步作业效率，一起又能下降破碎机负荷，使机重减轻很多。
原苏联早年曾制作一种双动颚欧版颚破机。
国内辽宁某学院与矿山协作开发了双动颚欧版颚破机。
这种破碎机即是将本来两个破碎机去掉前墙对臵后而成。
为了两动颚同步作业，在偏心轴一端增设一对开式齿轮。
因为它的构造太杂乱，近年又研发一种单轴倒悬挂的双动颚破碎机。
国内上海某学院曾研发过此种欧版颚破机。
这两种破碎机的特色，其动颚同步作业，使破碎机强行排料。
这样，靠进步转数添加破碎机产值，一起因为物料与动颚没有相对运动，削减衬板磨损延伸运用寿命。
颚式破碎机的缺点和优点全解析颚式破碎机的优点：颚式破碎机结构简单、占用空间小，操作维修较方便。
内部装有防尘板，密封性能好，避免了破碎后的细小物料的扬溅，粉尘少，工作噪声低，工作环境有较大的改善。
磨料辊体重新进行优化设计，设备使用终身不需要换磨机辊体，而旧型对辊机使用一年就需拆开大修，更换辊体。
在高产量、重型破碎生产过程中，辊式破碎机因为具有较好的外部结构和工作特性，所以时常优于其他类型的破碎机，当破碎力作用在机架上时，颚式破碎机比大型圆锥破碎机所占用的空间小，对安装基座产生的变形较小，对辊式破碎机比颚式破碎机具有更大的生产能力，滚石破碎机的缺点是因为破碎机集中于辊子的中心，故需要高强的轴，轴承及支撑机构。
辊式破碎机自出现以来，得到了广泛的应用，但一直是作为鄂式破碎机，圆锥破碎机等的配套设备，作为对物料的二次破碎，也就是说，辊式破碎机一直处于配角地位，在实际应用中的数量相对要少。
颚式破碎机磨辊上装有可更换耐磨衬板，耐磨衬板采用国内先进耐磨材料，具有使用寿命长，不易损坏，方便维修等优点。
连续使用寿命可达一年以上，磨损严重时，移开机盖即可更换。
维修量小，成本低，这是任何国内其他型式的破碎机都无法比拟的。
颚式破碎机的缺点：不是所有的原料都可以用对辊式破碎机来破碎的，例如硬度很大的页岩或煤矸石等原料，破碎起来就比较困难，对于偏平状(薄片状)的物料，对辊机的破碎效果也不理想，原因是对辊机两辊之间的缝隙会使片状物料&ldquo；漏&rdquo；下去，使破碎效果降低。
如果遇到上述原料，应当选用打击型的破碎设备，如锤式破碎机、笼型粉碎机和反击式破碎机等等。
对辊式破碎机的表面很容易被磨损，常常被磨出凹槽，使两辊之间的间隙变大，从而使破碎效果下降。
因此对辊机破碎原料产生的细度是呈正弦波状态变化的，当辊子是新的时候(或刚修磨过之后)，两辊的间隙最小，破碎产生的细度最细，生产一段时间磨出凹槽以后，两辊间隙变大，原料粒度变粗，这种由细变粗的变化过程就是对辊机破碎原料的特有现象。

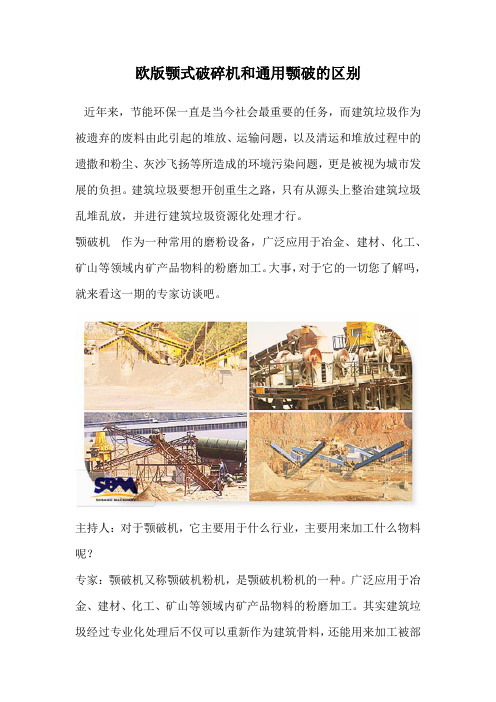

欧版颚式破碎机和通用颚破的区别近年来，节能环保一直是当今社会最重要的任务，而建筑垃圾作为被遗弃的废料由此引起的堆放、运输问题，以及清运和堆放过程中的遗撒和粉尘、灰沙飞扬等所造成的环境污染问题，更是被视为城市发展的负担。
建筑垃圾要想开创重生之路，只有从源头上整治建筑垃圾乱堆乱放，并进行建筑垃圾资源化处理才行。
颚破机作为一种常用的磨粉设备，广泛应用于冶金、建材、化工、矿山等领域内矿产品物料的粉磨加工。
大事，对于它的一切您了解吗，就来看这一期的专家访谈吧。
主持人：对于颚破机，它主要用于什么行业，主要用来加工什么物料呢？专家：颚破机又称颚破机粉机，是颚破机粉机的一种。
广泛应用于冶金、建材、化工、矿山等领域内矿产品物料的粉磨加工。
其实建筑垃圾经过专业化处理后不仅可以重新作为建筑骨料，还能用来加工被部门大力提倡的绿色再生建材产品再生砖，不但使废物再用，还减少了资源浪费，是一种节能环保的有效实施方法。
而破碎机、磨粉机就是进行建筑垃圾处理加工的有效设备。
颚破机的粉碎范围：石英、长石、瓷土、陶土、膨润土、方解石、滑石、重晶石、萤石、粘土、白泥、石膏等硬度在莫氏七级以下湿度在6%以下的各种非易燃易爆矿产物料。
主持人：哦，可见颚破机的应用范围真的很广，那么，颚破机有什么特点呢？专家：颚破机粉机的特点很多，最鲜明的特点就是：1、颚破机的噪音小，振动小；2、颚破机的压力大，细粉多；3、磨环和磨辊磨损均匀，使用寿命长，是普通颚破机的3-5倍；4、颚破机粉机适用于坚硬物料加工；5、颚破机的微粉中含铁量低；6、可连续运转，运转期间不影响磨辊轴承室的注油；7、颚破机粉机耗电量小，效率高，安装维修方便；8、磨机内无铲刀喂料，故障率低。
早期，人们对于建筑垃圾的处理通常是使用颚式破碎机、圆锥破碎机等碎石设备进行粗破碎的处理理念，再生骨料就是运用这一理念进行处理加工后再次应用于建筑工程的。
现如今简单的细碎加工已无法满足建筑垃圾综合再利用的需求，磨粉机的加入可以说使建筑垃圾的应用领域得到进一步提升。
几种破碎机的优缺点分析及操作规程详解破碎机是一种常见的机械设备，广泛应用于矿山、冶金、建材、化工等领域。
不同种类的破碎机具有各自特点和适用范围。
接下来，将就几种常见的破碎机，包括锤式破碎机、颚式破碎机和圆锥破碎机，进行优缺点分析，并提供操作规程的详细解释。
1.锤式破碎机：优点：-结构简单，制造成本低，适用于中小型矿山使用。
-破碎比高，破碎颗粒均匀。
-运行稳定，噪音低。
缺点：-运行能耗较高，破碎效率低。
-构造复杂、易损件较多，维修保养成本较高。
-无法控制破碎颗粒的大小。
操作规程：1)在开机前，检查锤式破碎机的各个部件是否正常运转、润滑情况是否良好。
2)启动破碎机前，应打开进料装置上的安全阀，确保无杂物进入破碎腔。
3)启动破碎机后，需等待其达到正常工作转速，再逐渐加大进料量。
4)破碎机运行期间，应注意破碎腔内是否有异常声音或振动，并随时进行观察和检测。
5)若发现破碎机出现异常情况，应立即停机检查，并及时处理。
2.颚式破碎机：优点：-结构简单、占地面积小，适用于中小型矿山使用。
-破碎比高，破碎效率较高。
-通过调整出料口的宽度，可以控制破碎颗粒的大小。
缺点：-锻造和制造难度较大，成本较高。
-运行时产生较大的振动和噪音。
-维护保养较为复杂，易损件的更换较为麻烦。
操作规程：1)在操作前，需检查颚式破碎机的润滑情况和紧固件是否松动。
2)启动破碎机前，要打开给料口上的安全阀，确保无杂物进入破碎腔。
3)启动破碎机后，应等待其达到正常运转转速，逐渐加大进料量，同时确保进料均匀，并避免过大的冲击负荷。
4)注意观察破碎腔内是否有异常声音或振动，若发现异常情况应立即停机检查。
5)破碎机停机后，应清理破碎腔内的残渣和杂物，并及时润滑和更换易损件。
3.圆锥破碎机：优点：-破碎比高，破碎效率较高。
-通过调整破碎腔的凸轮和偏心轴的位置，可以控制破碎颗粒的大小。
-结构简单，可靠性高，维护保养较为方便。
缺点：-制造成本较高，占地面积较大。

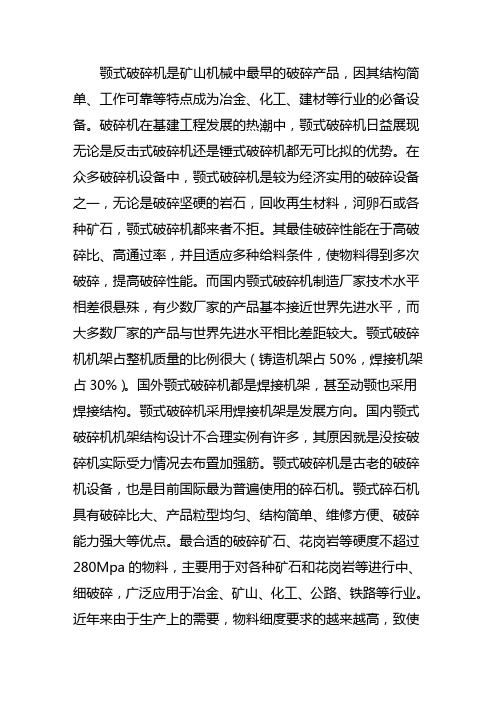

颚式破碎机是矿山机械中最早的破碎产品，因其结构简单、工作可靠等特点成为冶金、化工、建材等行业的必备设备。
破碎机在基建工程发展的热潮中，颚式破碎机日益展现无论是反击式破碎机还是锤式破碎机都无可比拟的优势。
在众多破碎机设备中，颚式破碎机是较为经济实用的破碎设备之一，无论是破碎坚硬的岩石，回收再生材料，河卵石或各种矿石，颚式破碎机都来者不拒。
其最佳破碎性能在于高破碎比、高通过率，并且适应多种给料条件，使物料得到多次破碎，提高破碎性能。
而国内颚式破碎机制造厂家技术水平相差很悬殊，有少数厂家的产品基本接近世界先进水平，而大多数厂家的产品与世界先进水平相比差距较大。
颚式破碎机机架占整机质量的比例很大（铸造机架占50%，焊接机架占30%）。
国外颚式破碎机都是焊接机架，甚至动颚也采用焊接结构。
颚式破碎机采用焊接机架是发展方向。
国内颚式破碎机机架结构设计不合理实例有许多，其原因就是没按破碎机实际受力情况去布置加强筋。
颚式破碎机是古老的破碎机设备，也是目前国际最为普遍使用的碎石机。
颚式碎石机具有破碎比大、产品粒型均匀、结构简单、维修方便、破碎能力强大等优点。
最合适的破碎矿石、花岗岩等硬度不超过280Mpa的物料，主要用于对各种矿石和花岗岩等进行中、细破碎，广泛应用于冶金、矿山、化工、公路、铁路等行业。
近年来由于生产上的需要，物料细度要求的越来越高，致使超高细磨粉机应用越来越广泛，销量越来越高。
但是有很多客户在购买了超高细磨粉机后由于应用不当导致其状况百出，没有达到理想的经济收益，那么今天我们就来讲解一下超高细磨粉机的工作原理及操作规程。
超高细磨粉机工作时，经由磨辊的碾压研磨后，物料通过风机从分析机底部的进风孔送入壳体内腔中，被吹入的物料粉末经由进风筒进入壳体上腔，为了获得高目数细粉，则必须降低进分析机内的风压。
为此，在进风筒的上方设置了一个可调节其上下高度的活动闭风结构，通过调整结构，不仅可降低进入分析机内的风压，并可起到阻挡大粒度物料进壳体上腔的作用，使更多的粗粉经进风筒重新落入主机研磨，多余的风压则径由迷宫结构的减压阀上的风孔进入下腔，再从环绕壳体设置下的排减孔通过风道返回壳体底部的进风孔起到减压作用，而进入上腔的物料经分机分选后，粒度较大的再次由进风筒从新落入主机研磨。
诺德伯格C系列颚式破碎机C80 C100 C96 C106 C116 C3054 C110 C125 C140 C145 C160 C200 23目录高质量和高可靠性...........................4高性能..........................................6安装和运行成本低...........................10地面安装.......................................14井下安装.......................................16移动破碎站....................................18技术参数.......................................20诺德伯格C 系列颚式破碎机与众不同 (22)世界上最受青睐的颚式破碎机美卓矿山与建筑技术是世界领先的岩石和矿物加工供应商，自20世纪２０年代以来已安装了10000多台颚式破碎机。
如今，美卓的诺德伯格C 系列破碎机已经无可争议的成为世界上最受青睐的颚式破碎机。
当要求高效地对坚硬、强磨蚀性物料进行粗碎时，C 系列颚式破碎机则代表了最先进的破碎技术和制造水平。
诺德伯格C 系列颚式破碎机均采用创新的模块化、无焊接框架结构，因而赋予设备最大的抗疲劳性、最佳的可靠性和多种安装方式。
再结合高质量的铸钢组件和第一流的球型滚动轴承，就充分地保证了破碎作业的高产、高效和低成本。
C 系列颚式破碎机有两种系列机型。
第一种是著名的常规颚式破碎机，用于固定和移动式破碎（包括C80，C100，C3054，C110，C125，C140，C145，C160，C200）。
第二种是为小型移动破碎站的需要而专门设计的机型（C96，C106， C116）。
所有C 系列颚式破碎机都用于破碎坚硬的岩石。
不论何种破碎需要，从坚硬的强磨蚀性岩石到各种再生物料，您都可以从诺德伯格C 系列颚式破碎机中找到最佳解决方案。
颚式破碎机市场调查报告1. 引言本报告对颚式破碎机市场进行了调查和分析。
颚式破碎机是一种常见的破碎设备，广泛应用于矿山、建筑、公路和化工等领域。
本报告旨在分析颚式破碎机市场的规模、竞争格局以及市场发展趋势，为相关企业和投资者提供参考。
2. 市场规模根据调查数据显示，颚式破碎机市场在过去几年保持了稳定增长，并呈现出进一步扩大的趋势。
全球范围内，颚式破碎机市场的总体规模在不断增加，主要受到建筑行业和矿山行业的需求推动。
根据对市场各个地区的调研和分析，中国、美国和印度是全球颚式破碎机市场最大的三个市场。
其中，中国市场在全球颚式破碎机销量中占据了重要地位，主要得益于中国建筑行业的迅速发展。
3. 竞争格局颚式破碎机市场存在着多个厂商的竞争。
根据市场份额和产品质量等方面的考虑，一些主要的颚式破碎机厂商在市场中占据着较为显著的地位。
目前，全球颚式破碎机市场的主要厂商包括：三一重工、山河智能装备、中联重科、柳工、桥梁重防、中联重科、中联重科、中联重科、中联重科、中联重科、中联重科、中联重科、中联重科、中联重科、中联重科等。
这些企业都拥有一定的市场份额，并在技术研发和产品质量上有所优势。
4. 市场发展趋势未来几年，颚式破碎机市场将会继续保持增长，并呈现出以下几个市场发展趋势：•技术升级和创新：颚式破碎机市场将面临技术升级和创新的需求。
随着科学技术的不断进步，颚式破碎机的性能将不断提高，满足用户对破碎设备的高效、环保要求。
•产品差异化竞争：颚式破碎机市场竞争激烈，各企业将加大研发力度，推出具有差异化优势的产品。
产品的品质、功能和性能将成为企业竞争的核心。
•市场国际化：随着全球化的深入发展，颚式破碎机市场将面临国际市场的竞争。
中国颚式破碎机企业将寻求国际化发展，加大对海外市场的拓展和产品销售。
•可持续发展：颚式破碎机市场在发展过程中，需要关注环保和可持续发展。
企业应加强环保意识，推动破碎机产品向环保型和节能型方向发展。
复摆颚式破碎机国内外比较复摆颚式破碎机是砂石场的初级破碎设备。
以下主要从3个方面来分析国内外产品差异。
（一）产品的品种规格复摆颚式破碎机以进料口的长度和宽度来标定机器的规格，国内制造商基本上按行业标准制造约8种规格粗碎系列产品。
国际上主要制造商的产品有更多的规格。
例如：美卓集团的诺德伯格公司，有C、VB和重型3个系列合计22种规格；特雷克斯集团的锡达公司有28种规格；爱斯太克集团的先锋公司有15种规格。
我国目前主要缺少的是大规格品种：以进料口在750mmX1060mm以上为界。
各制造商生产的大规格产品仅3-4种。
而诺德伯格公司的C系列11种规格中大规格有9种，锡达公司也有9种。
大规格品种齐全，使大型砂石场建设中合适的初破设备可以选择。
（二）产品的性能复摆颚式破碎机的主要技术参数是处理能力和最大允许进料尺寸。
同一规格的复摆颚式破碎机由于设计不同，其最大允许进料尺寸也不相同，我国参照采用原苏联标准，进料口宽度以固定齿板齿尖（齿底）与活动齿板齿底（齿尖）距离为计算标准，而国际上不少企业以固定齿板和活动齿板之间距离计算，由此，标明相同规格的产品，国内产品与国外企业的产品相比实际上往往小一个齿深的距离，大规格的破碎机齿深为60-100mm，因而国内产品的允许进料尺寸往往偏小50-80mm。
复摆颚式破碎机的排矿口可以调整，不同排矿口对应有不同的处理能力。
因此，在比较处理能力时，应确定排矿口尺寸相同。
例如，诺德伯格公司的C100型复摆颚式破碎机，在闭边排矿口设定（C、S、S）为125mm时，处理能力为265t/h，国内相应的PE750X1060型产品；处理能力为195t/h，约低25%。
由此，在250X300t/h规模的砂石场生产线上，采用C100型作为初级破碎设备可以满足使用要求，而PE750X1060型就勉为其难了。
（三）产品的设计与制造工艺近20年来，针对复摆颚式破碎机运动方法的四连杆机械设计理论有很大进展。
颚式破碎机优缺点概述
颚式破碎机主要用于中硬及以上物料的破碎作业，也可用作煤炭的粗碎和中碎。
该破碎机的结构简单、工作可靠、维修方便。
按照活动颚板运动轨迹之不同，颚式破碎机可分为简单摆动颚式破碎机和复杂摆动颚式破碎机。
简摆式主要用于大、中型颚式破碎机，复摆式多用于中、小型颚式破碎机。
由于颚式破碎机是间歇式工作的（效率低，能耗高），即有工作行程和空转行程，使得电动机的负荷是极不均衡的。
因而在偏心轴两端各装设一个飞轮，使得在空转行程中把能量储存起来，以便在工作行程时再将能量全部释放出来。
颚式破碎机的破碎比较小，一般只有3-5。
在工作中噪音大。
此外由于惯性力大，机件所承受的负荷大，振动大，所以对基础要求牢固（设备重量的5～10倍）。
当加料不均匀时易堵塞破碎腔，颚式破碎机的破碎比较小，产品粒度不均匀且过大块（片状）较多。
由于动颚垂直行程较大，物料不仅受到挤压作用，还受到部分的磨剥作用，加剧了物料过粉碎现象，增加了能量消耗，产生粉尘较大，颚板比较容易磨损。
颚式破碎机主要用于块状的硬质物料的粗碎和中碎（电石硬度不大）。
从C80看国产颚式破碎机与国外的区别和差距
作者：江西天宝矿业有限公司 周为民
摘 要：C80是美卓颚式破碎机
C 系列的一个品种，应用于粗破。
通过对该设备的配置、装配、操作、维护、易损件更换等方面，阐述了与国产颚式破碎机的区别。
给人启示是国外一流设备为使用者提供的是尽善尽美的服务，也找出了国产设备与之的差距，对国产设备的研发方向提出了建议。
关键词：C80、配置、防护板、肋板、排矿口。
1. 前言
自公元1858年出现第一台颚式破碎机以来已有近150年的历史⑴，颚式破碎机以其结构简单、性能可靠、操作容易、维修方便和适应性强等特点，广泛应用于诸多领域。
江西天宝矿业公司金家坞金矿选矿厂于2005年基建，设计规模1000吨/日的处理量，破碎系统采用三段一闭路流程，粗碎采用C80颚式破碎机，中碎采用上海某著名企业生产的PEX-250×1000颚式破碎机，细碎采用GP100圆锥破碎机。
粗、细碎均为美卓矿机生产的诺德伯格C 系列和GP 系列，生产地在中国天津。
美卓集团是一家大的跨国公司，总部设在芬兰，拥有员工22000多人，股票在赫尔辛基和纽约的证券交易所挂牌上市，2004年的销售额约40亿欧元，美卓矿机的设备制造厂编布美国、法国、芬兰等世界各地50多个国家。
1999年初在中国天津泰达经济开发区成立了美卓矿机（天津）有限公司，成为中国第一个外商独资的破碎设备生产厂。
C 系列颚式破碎机品种较多，共有12种，规格从C63到C3055；配备电机从45Kw 到400Kw ；给料粒度从350mm 到1200mm ；设备重量也由6吨到23吨不等。
C 系列适用于粗碎作业。
如图1所示。
图1 C80示意图
作为使用者，我们深深感到美卓矿机不愧为世界一流的矿机企业。
本文从C80入手，分析国产颚式破碎机与国外的区别和差距，也是给国内企业下一步研发的方向提供一点参考。
2. 区别与差距
2.1 配置
C系列颚式破碎机除机架、动颚体总承、飞轮、电机等与国产机配置相同外，还配置有给料斗或给料斗设计尺寸，可以有效防止破碎机磨损，保护动颚体免受直接撞击。
进料端有百叶窗式防护罩，防止在破碎过程中，操作者观察破碎腔时，飞出的石料溅伤眼睛。
还可
以保护电机的三角皮带不会被飞出的石料卡入而导致三角带“翻转”。
该矿的中碎每隔几天就会有石子卡入，甚至有时一次有两根三角带同时“翻转”。
而C80自投入使用以来就从未出现此现象。
排料室设有隔板，形成破碎物料的“垫层”，承受下落矿石的撞击，吸收物料落到运输皮带前的大部分冲击力，从而增加运输皮带使用寿命。
如：在06年4月30日，粗矿仓内进入一根1米长的角铁，垂直落入C80腔内；如果垂直下来进入运输带会使皮带从中撕开。
而C80落料处因为有传送带保护器（保护器角度可以调节），落下的角铁碰到保护器后由直向改横向落入皮带机，从而避免了输送带的损坏。
动颚体和前机架间有防护板，在使用较小的排料口（通常大于或等于最小建议排料口）时或当破碎非常坚硬的岩石（压碎率非常低）时使用防护板。
这样为前机架和动颚体提供了附加保护。
整体式支架直接栓接在破碎机后机架（端板）上，传动电动机安装在支架上，支架座钢板厚度为16mm，通过Φ30mm连杆固定，使得安装非常简单，还可以节约维修费用，轻钢结构机架上安装电动机，只需要较小的安装空间。
美卓为每一台破碎机提供一套专用工具，工具放在一个专用工具箱内，配有锁和钥匙，这些工具从市场上无法购到，使用专用工具维修或更换易损件时显得方便。
如调节排料的螺栓时用普通板手也行，但如用专用的棘轮手柄，既方便也不会损坏螺栓，该手柄套上螺栓在旋转时可以不用重套即可再旋转。
再如提升联杆在更换肋板时比起国产设备更换时要快捷和便利的多，用紧绳夹向固定颚拉动颚体下端，肋板提升到适当位置即可。
配有高质量的润滑脂，并推荐在今后正常维护过程中使用润滑油脂的品牌。
每台设备随机配有电气控制系统，电控柜上还有该设备累计运转时间，使用和维护人员可根据该时间指示定期给设备润滑和更换易损件。
控制柜面板配有锁，当需要维修时，维修者可以锁住控制面板，此时其他人不能启动机器，从而保证维修者的人身安全。
详尽而又精美的使用说明书是国内设备厂家无法比拟的。
中碎某国产机厂家提供仅8页打印纸的说明书，而美卓提供的是厚达135页的说明书，清晰地叙述了该设备的安全、通用安装说明、装配、启动和选择任何一个配件。
在安装一节，阐述了设备各部件重量、尺寸，介绍了驱动方式，三角带的张紧方法、保护措施、设备运输、存放注意事项等。
2.2 装配
机架轴承座螺栓紧固后，有平板将螺栓成对焊接在一起。
机架、连接螺杆、中间板和侧板上都做了配对标记，不会造成反装，每处预紧螺母都提供了扭矩的具体数值。
如果是大型机，需采用液压调节排矿口时，对电气线路、液压油的选择、储能器的压力都提供了具体值。
同样，飞轮装配时，每一个有头键与一个飞轮和偏心轴有配对标记，飞轮和偏心轴与机架轴承迷宫之间没有间隙，飞轮上铸有该设备的唯一编号，飞轮盖上3个螺栓有平板正对焊接在一起，使用时如果有任何松动，焊接平板则会断裂，操作人员可据此判断停机，不致于造成事故。
2.3 操作
操作除启动、停车顺序外，本文着重介绍与国产机不同之处：排矿口调节和肋板。
这是美卓设备最大的优点。
2.3.1 排矿口调节
C系列破碎机是通过移动两块楔块（靠近或远离）来完成的，如图2。
这种移动将有效改变楔块对的厚度“S”，从而增大或缩小破碎机排料口。
该装置是由楔块⑴、螺母⑵和锁紧管⑶组成。
方便又快捷地调节排矿口，而不象国产设备通过增加插板来调节。
改变排料口大小时，松动张力杆和底部弹簧螺帽，如图3所示，然后顺时针或逆时针转动螺母以便增大或缩小破碎机排料口。
将一个螺母转动完整的一圈对破碎机排料的净效应，以C80为例是2.3mm。
破碎机排料口和螺母两处均设有铭牌标志，告知每转动一圈的净效应。
将两个螺母以相同的相对方向转动完整的一圈，破碎机排料口变化值将是所示数值的两倍。
举例：改变C80破碎机排料口10 mm，转动螺母量如下：
10（mm）÷2.3（mm/圈）= 4.35 ≈ 4圈（两个螺母每个转两圈）
与国产颚式破碎机一样，C80调节排矿口时也要松开或紧固弹簧，所不同的是后者在弹簧处设有铭牌标记，并详细说明弹簧的工作长度，如C80注明拉力弹簧正常工作时长度为310 mm，弹簧尾部设有防护板，以防止机器运转过程中，螺母松动、弹簧弹出而伤人。
2.3.2 肋板
国产颚破的肋板厚度可达55mm，一块往往上百公斤；而C80的肋板厚只有16mm，面积也小些，宽度相近。
更换时要方便很多。
从操作上看，国产机一旦进入铁器后，会出现肋板断裂，而美卓C系列机出现这种情况，肋板弹性弯曲后才断。
实践中，该矿于06年4月5日和5月4日两次出现井下16磅大锤进入粗矿仓而没被发现，这两次进入C80时，肋板没有断裂，而是角度倾斜弯曲后，让过大铁锤，当锤排出后又恢复正常破碎。
当时发现情况立即停机检查，发现肋板完好，轴承
也没有受损。
2.4 外观
C系列破碎机与国产同规格的颚式破碎机相比，重量要轻很多，外型尺寸小，没有过多的地脚螺栓。
动颚体虽然是铸造件，但表面光滑、喷漆考究。
机体飞轮铸唯一编号，且该编号与使用说明书上相符。
整机显得精制。
3. 结语
从C系列颚式破碎机的设计、配置、材质、装配、操作、维护等方面看，做到了安全、方便、高效、尽善尽美，是国产机无法比拟的。
国外颚式破碎机制造商，例如：美国Nordberg、Telsmith、Kuc-Ken；瑞典Svedala；德国KHD，Krupp；日本神户制钢等。
他们以制造精良、可靠性高、性能良好、自动控制技术先进，在市场上占据一定优势⑶。
看到差距才能知道努力的方向，今后国产设备在研发过程中可在以下几方面做工作：
⑴设计人性化。
充分考虑到操作者、维护者和设备自身的安全，像C80的进料观察防护罩、出料皮带保护器、弹簧防护板的设计都会减少人身和设备事故发生的可能性，这些会给用户减少无形的损失。
深受使用者的欢迎。
⑵机电一体化、智能化。
20世纪80年代以来，人们更加注意了高效和节能，更加注意了机电一体化和电子控制技术的同步发展。
机械与电子的结合、机械技术与控制技术、信息技术、传感技术的结合使开发机电一体化的破碎设备和新一代智能型破碎设备成为现实。
⑶精加工、高材质。
与国外知名制造商相比，在加工质量、材质上存在明显的差距；改变大而笨的形象，取而代之小而精的外形，从每一棵螺丝钉做起。
(end)。
