PEX250x1200颚式破碎机使用说明书

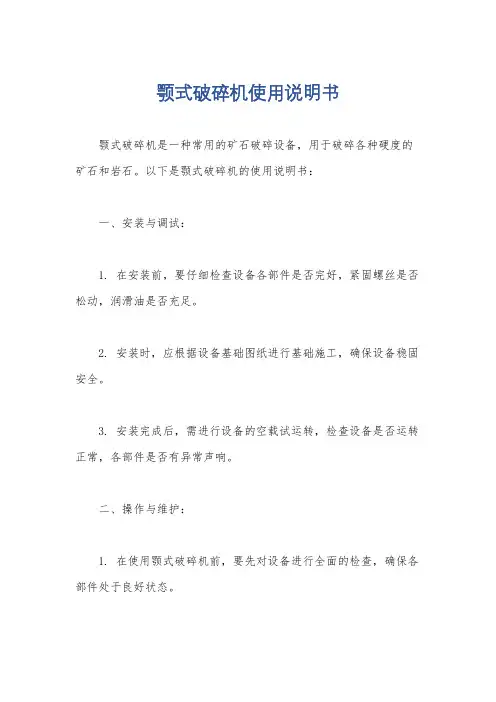

颚式破碎机使用说明书
颚式破碎机是一种常用的矿石破碎设备，用于破碎各种硬度的矿石和岩石。

以下是颚式破碎机的使用说明书：
一、安装与调试：
1. 在安装前，要仔细检查设备各部件是否完好，紧固螺丝是否松动，润滑油是否充足。

2. 安装时，应根据设备基础图纸进行基础施工，确保设备稳固安全。

3. 安装完成后，需进行设备的空载试运转，检查设备是否运转正常，各部件是否有异常声响。

二、操作与维护：
1. 在使用颚式破碎机前，要先对设备进行全面的检查，确保各部件处于良好状态。

2. 启动设备前，应该先启动给料机，然后再启动颚式破碎机，
停机顺序相反。

3. 在操作过程中，要定期对设备进行润滑，保持润滑油的清洁
和充足。

4. 定期检查磨损件，如颚板、振动板等，发现磨损严重要及时
更换，以免影响设备破碎效果。

5. 在设备长时间停用时，要对设备进行全面的清洗和防锈处理，确保设备的使用寿命。

三、注意事项：
1. 在使用过程中，要注意设备的电气安全，避免发生触电事故。

2. 在清理设备堵料时，应先切断电源，确认设备完全停止运转
后再进行操作。

3. 避免超负荷运转，严禁超过设备规定的生产能力进行操作。

4. 在设备运转过程中，禁止站在进料口下方，以免发生意外伤
害。

总之，颚式破碎机的正确使用和维护对设备的性能和寿命具有重要影响。

用户在使用前务必详细阅读设备的使用说明书，并严格按照要求进行操作和维护，以确保设备的安全运行和高效生产。

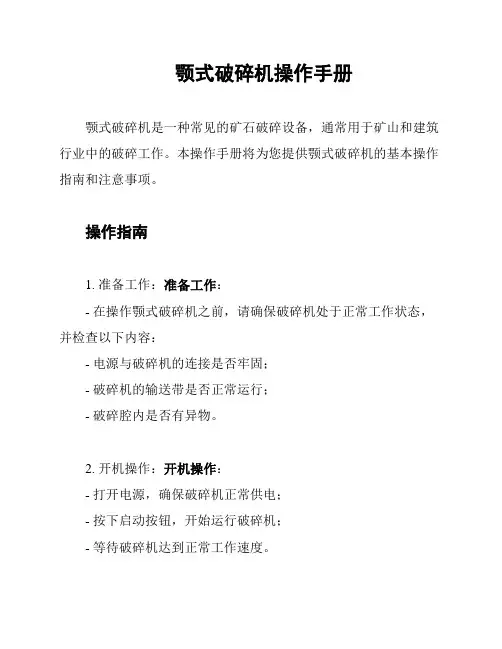

颚式破碎机操作手册
颚式破碎机是一种常见的矿石破碎设备，通常用于矿山和建筑行业中的破碎工作。

本操作手册将为您提供颚式破碎机的基本操作指南和注意事项。

操作指南
1. 准备工作：准备工作：
- 在操作颚式破碎机之前，请确保破碎机处于正常工作状态，并检查以下内容：
- 电源与破碎机的连接是否牢固；
- 破碎机的输送带是否正常运行；
- 破碎腔内是否有异物。

2. 开机操作：开机操作：
- 打开电源，确保破碎机正常供电；
- 按下启动按钮，开始运行破碎机；
- 等待破碎机达到正常工作速度。

3. 进料操作：进料操作：
- 将要破碎的矿石或建筑材料均匀地投放到破碎腔中；
- 避免过大或过小的进料量，以免影响破碎效果。

4. 破碎操作：破碎操作：
- 随着破碎机的转动，材料会被破碎腔中的颚板和固定板夹持
并破碎；
- 请注意观察破碎机的工作状态，避免破碎腔内堆积过多材料。

5. 停机操作：停机操作：
- 等待破碎机清空破碎腔中的材料；
- 关闭破碎机的电源；
- 清理破碎机内部及周围的杂物，确保下次操作的安全性。

注意事项
- 在操作颚式破碎机之前，请确保已经阅读并理解相关的安全
操作规程；
- 禁止在运行中操作或接近破碎机；
- 注意破碎机的工作速度，避免因过快或过慢引起意外伤害；
- 定期检查破碎机的润滑状况，确保润滑油充足，且无泄漏；
- 不得擅自更改或调整破碎机的工作参数。

以上是颚式破碎机的基本操作手册，请按照操作指南和注意事项进行操作，在使用过程中保持警觉，确保工作安全。

如有任何问题或疑问，请联系专业人员进行处理。

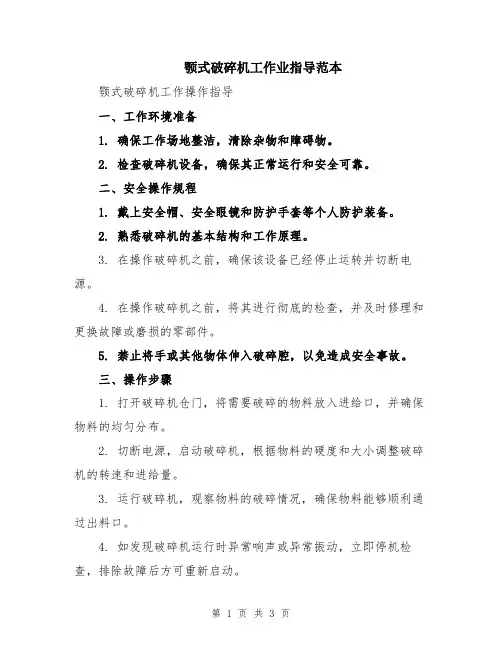

颚式破碎机工作业指导范本颚式破碎机工作操作指导一、工作环境准备1. 确保工作场地整洁，清除杂物和障碍物。

2. 检查破碎机设备，确保其正常运行和安全可靠。

二、安全操作规程1. 戴上安全帽、安全眼镜和防护手套等个人防护装备。

2. 熟悉破碎机的基本结构和工作原理。

3. 在操作破碎机之前，确保该设备已经停止运转并切断电源。

4. 在操作破碎机之前，将其进行彻底的检查，并及时修理和更换故障或磨损的零部件。

5. 禁止将手或其他物体伸入破碎腔，以免造成安全事故。

三、操作步骤1. 打开破碎机仓门，将需要破碎的物料放入进给口，并确保物料的均匀分布。

2. 切断电源，启动破碎机，根据物料的硬度和大小调整破碎机的转速和进给量。

3. 运行破碎机，观察物料的破碎情况，确保物料能够顺利通过出料口。

4. 如发现破碎机运行时异常响声或异常振动，立即停机检查，排除故障后方可重新启动。

5. 破碎机工作结束后，切断电源，清理破碎腔内的残留物，确保设备的整洁和清理。

四、维护保养1. 定期对破碎机进行维护保养，包括清理和润滑零部件，检查和调整传动装置。

2. 定期更换和维修破碎机的易损零部件，以确保设备的正常运行。

3. 定期检查电气设备和线路，确保其安全可靠。

4. 如发现破碎机设备故障或异常，及时进行维修和更换，以确保设备的持续稳定运行。

五、事故处理1. 如发生破碎机设备的事故，应立即切断电源，并进行紧急救援。

2. 在进行救援时，应遵循事故处理流程，确保安全和有效救援。

六、操作注意事项1. 在操作破碎机时，要保持专注和集中注意力，不得分散注意力。

2. 熟悉破碎机的工作原理和操作规程，遵循操作规程进行操作。

3. 禁止将易燃、易爆、有毒和腐蚀性物料放入破碎机进行破碎。

4. 严禁将手或其他物体伸入破碎腔内，以免造成人身伤害。

5. 定期对破碎机进行检查和维护保养，确保设备的正常运行。

以上为颚式破碎机工作操作指导范本，提供给您参考。

请根据实际情况进行调整和使用。

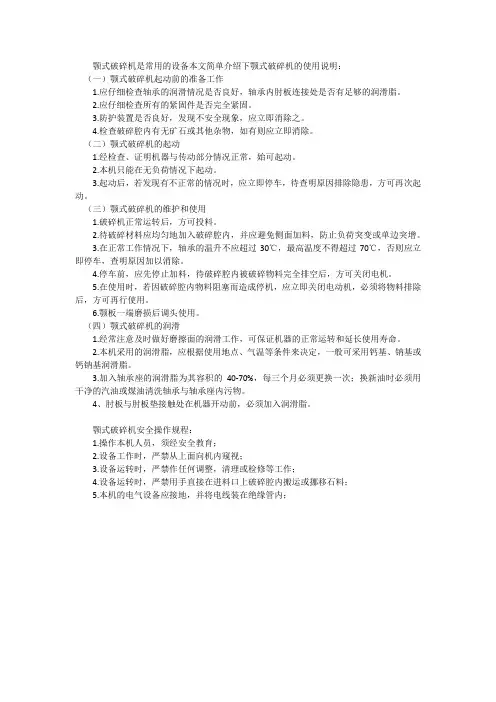

颚式破碎机是常用的设备本文简单介绍下颚式破碎机的使用说明：（一）颚式破碎机起动前的准备工作1.应仔细检查轴承的润滑情况是否良好，轴承内肘板连接处是否有足够的润滑脂。

2.应仔细检查所有的紧固件是否完全紧固。

3.防护装置是否良好，发现不安全现象，应立即消除之。

4.检查破碎腔内有无矿石或其他杂物，如有则应立即消除。

（二）颚式破碎机的起动1.经检查、证明机器与传动部分情况正常，始可起动。

2.本机只能在无负荷情况下起动。

3.起动后，若发现有不正常的情况时，应立即停车，待查明原因排除隐患，方可再次起动。

（三）颚式破碎机的维护和使用1.破碎机正常运转后，方可投料。

2.待破碎材料应均匀地加入破碎腔内，并应避免侧面加料，防止负荷突变或单边突增。

3.在正常工作情况下，轴承的温升不应超过30℃，最高温度不得超过70℃，否则应立即停车，查明原因加以消除。

4.停车前，应先停止加料，待破碎腔内被破碎物料完全排空后，方可关闭电机。

5.在使用时，若因破碎腔内物料阻塞而造成停机，应立即关闭电动机，必须将物料排除后，方可再行使用。

6.颚板一端磨损后调头使用。

（四）颚式破碎机的润滑1.经常注意及时做好磨擦面的润滑工作，可保证机器的正常运转和延长使用寿命。

2.本机采用的润滑脂，应根据使用地点、气温等条件来决定，一般可采用钙基、钠基或钙钠基润滑脂。

3.加入轴承座的润滑脂为其容积的40-70%，每三个月必须更换一次；换新油时必须用干净的汽油或煤油清洗轴承与轴承座内污物。

4、肘板与肘板垫接触处在机器开动前，必须加入润滑脂。

颚式破碎机安全操作规程：1.操作本机人员，须经安全教育；2.设备工作时，严禁从上面向机内窥视；3.设备运转时，严禁作任何调整，清理或检修等工作；4.设备运转时，严禁用手直接在进料口上破碎腔内搬运或挪移石料；5.本机的电气设备应接地，并将电线装在绝缘管内；。

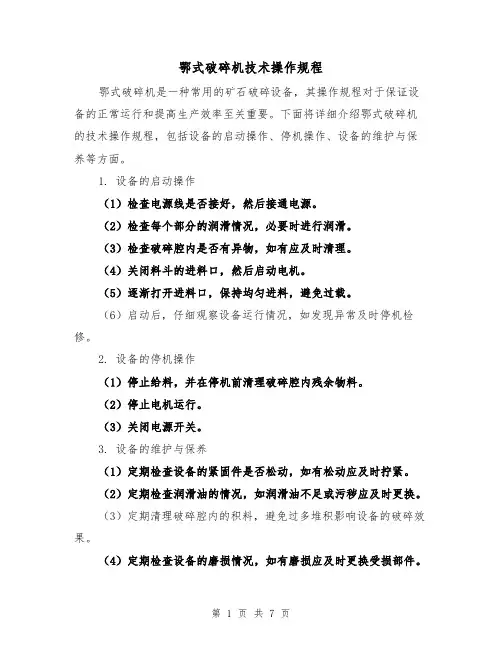

鄂式破碎机技术操作规程鄂式破碎机是一种常用的矿石破碎设备，其操作规程对于保证设备的正常运行和提高生产效率至关重要。

下面将详细介绍鄂式破碎机的技术操作规程，包括设备的启动操作、停机操作、设备的维护与保养等方面。

1. 设备的启动操作（1）检查电源线是否接好，然后接通电源。

（2）检查每个部分的润滑情况，必要时进行润滑。

（3）检查破碎腔内是否有异物，如有应及时清理。

（4）关闭料斗的进料口，然后启动电机。

（5）逐渐打开进料口，保持均匀进料，避免过载。

（6）启动后，仔细观察设备运行情况，如发现异常及时停机检修。

2. 设备的停机操作（1）停止给料，并在停机前清理破碎腔内残余物料。

（2）停止电机运行。

（3）关闭电源开关。

3. 设备的维护与保养（1）定期检查设备的紧固件是否松动，如有松动应及时拧紧。

（2）定期检查润滑油的情况，如润滑油不足或污秽应及时更换。

（3）定期清理破碎腔内的积料，避免过多堆积影响设备的破碎效果。

（4）定期检查设备的磨损情况，如有磨损应及时更换受损部件。

（5）保持设备的清洁，防止灰尘进入设备内部影响正常运行。

4. 设备的故障排除（1）如果设备无法启动，首先检查电源是否正常，然后检查电机是否故障。

（2）如果设备在运行中噪音过大或振动异常，应立即停机检查，查明原因后及时修复。

（3）如果设备破碎效果下降，应检查破碎腔内是否有堵塞或破碎齿板是否磨损，及时清理或更换受损部件。

（4）其他各种故障根据具体情况进行相应的排除。

5. 设备的安全注意事项（1）操作前应戴好工作服、安全帽和防护眼镜，确保人身安全。

（2）禁止在设备运行时接近破碎腔，以防发生意外事故。

（3）禁止用手或其他物体探入破碎腔内，以防止危险发生。

（4）禁止在设备运行时进行维修或保养操作，必须停机后方可进行。

以上就是鄂式破碎机的技术操作规程，包括设备的启动操作、停机操作、设备的维护与保养等方面的内容。

只要严格按照规程操作，就能够保证设备的正常运行和使用寿命的延长。

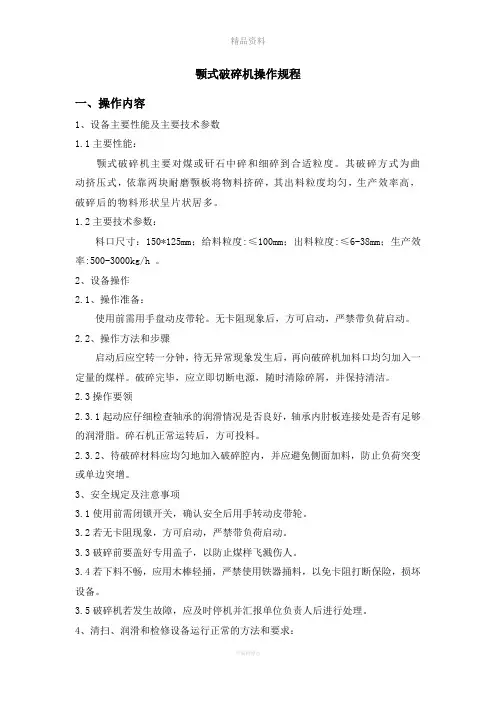

颚式破碎机操作规程一、操作内容1、设备主要性能及主要技术参数1.1主要性能：颚式破碎机主要对煤或矸石中碎和细碎到合适粒度。

其破碎方式为曲动挤压式，依靠两块耐磨颚板将物料挤碎，其出料粒度均匀，生产效率高，破碎后的物料形状呈片状居多。

1.2主要技术参数：料口尺寸：150*125mm；给料粒度:≤100mm；出料粒度:≤6-38mm；生产效率:500-3000kg/h 。

2、设备操作2.1、操作准备：使用前需用手盘动皮带轮。

无卡阻现象后，方可启动，严禁带负荷启动。

2.2、操作方法和步骤启动后应空转一分钟，待无异常现象发生后，再向破碎机加料口均匀加入一定量的煤样。

破碎完毕，应立即切断电源，随时清除碎屑，并保持清洁。

2.3操作要领2.3.1起动应仔细检查轴承的润滑情况是否良好，轴承内肘板连接处是否有足够的润滑脂。

碎石机正常运转后，方可投料。

2.3.2、待破碎材料应均匀地加入破碎腔内，并应避免侧面加料，防止负荷突变或单边突增。

3、安全规定及注意事项3.1使用前需闭锁开关，确认安全后用手转动皮带轮。

3.2若无卡阻现象，方可启动，严禁带负荷启动。

3.3破碎前要盖好专用盖子，以防止煤样飞溅伤人。

3.4若下料不畅，应用木棒轻捅，严禁使用铁器捅料，以免卡阻打断保险，损坏设备。

3.5破碎机若发生故障，应及时停机并汇报单位负责人后进行处理。

4、清扫、润滑和检修设备运行正常的方法和要求：4.1清扫设备方法和要求：设备运转时，不允许进行清理修整工作，并绝对禁止矫正大物料在颚腔中的位置，或者从破碎机中取出不能通过的物料。

每次使用后，应将粉碎装置和压紧装置擦拭干净，机械外部也需打扫清洁。

4.2设备润滑的发放及要求：定期在注油孔处加注黄油、钙基、钠基或钙钠基润滑脂，周期一般为六个月；4.3检修设备运行正常的方法和要求检查转动部位有无异响、异常振动，检查电机和油箱等温度有无过热现象，要求使用测温仪检查要求温度满足在正常运行要求的温度范围内。

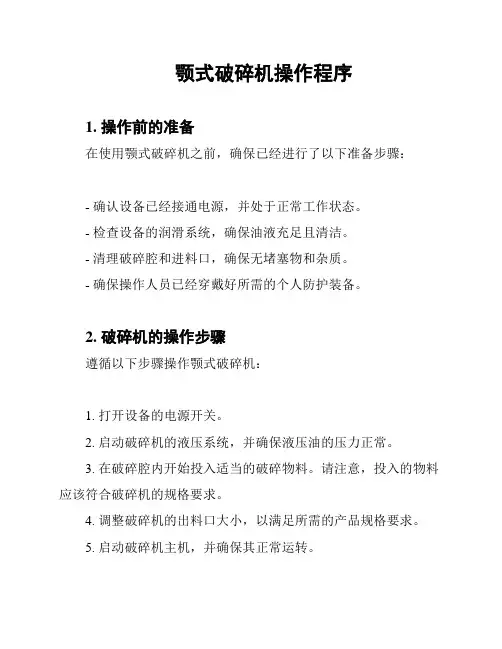

颚式破碎机操作程序
1. 操作前的准备
在使用颚式破碎机之前，确保已经进行了以下准备步骤：
- 确认设备已经接通电源，并处于正常工作状态。

- 检查设备的润滑系统，确保油液充足且清洁。

- 清理破碎腔和进料口，确保无堵塞物和杂质。

- 确保操作人员已经穿戴好所需的个人防护装备。

2. 破碎机的操作步骤
遵循以下步骤操作颚式破碎机：
1. 打开设备的电源开关。

2. 启动破碎机的液压系统，并确保液压油的压力正常。

3. 在破碎腔内开始投入适当的破碎物料。

请注意，投入的物料应该符合破碎机的规格要求。

4. 调整破碎机的出料口大小，以满足所需的产品规格要求。

5. 启动破碎机主机，并确保其正常运转。

6. 在破碎过程中，及时观察设备的工作状态，确保设备运行平稳，无异常情况。

7. 当需要更换破碎机内部零件或者进行维护保养时，务必先停机，切断电源，避免发生任何意外事故。

8. 破碎作业完成后，停止破碎机的运转，并关闭电源开关。

3. 安全注意事项
使用颚式破碎机时，请务必遵守以下安全注意事项：
- 操作人员应接受相关操作培训，并具备必要的操作技能。

- 切勿在破碎机运行时伸手或放入手指等物体进入破碎腔内。

- 在破碎机运行时，不得进行任何机器维修或调整操作。

- 当设备发生异常或故障时，应立即停止使用，并联系专业人员进行检修。

以上是颚式破碎机的操作程序，请按照规定的步骤进行操作，并严格遵守安全注意事项，以确保人员和设备的安全。

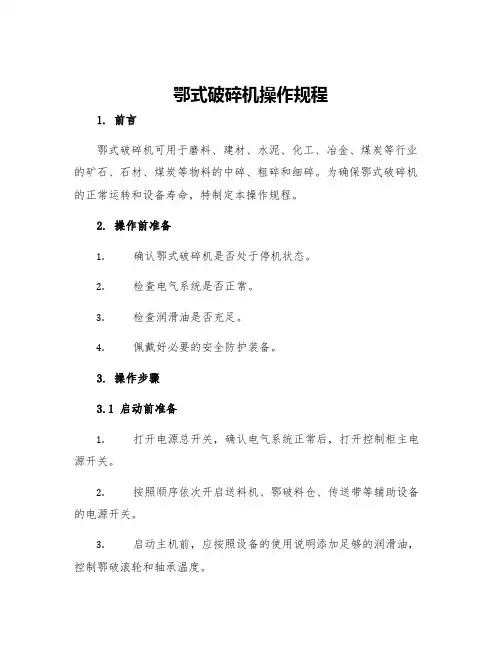

鄂式破碎机操作规程1. 前言鄂式破碎机可用于磨料、建材、水泥、化工、冶金、煤炭等行业的矿石、石材、煤炭等物料的中碎、粗碎和细碎。

为确保鄂式破碎机的正常运转和设备寿命，特制定本操作规程。

2. 操作前准备1.确认鄂式破碎机是否处于停机状态。

2.检查电气系统是否正常。

3.检查润滑油是否充足。

4.佩戴好必要的安全防护装备。

3. 操作步骤3.1 启动前准备1.打开电源总开关，确认电气系统正常后，打开控制柜主电源开关。

2.按照顺序依次开启送料机、鄂破料仓、传送带等辅助设备的电源开关。

3.启动主机前，应按照设备的使用说明添加足够的润滑油，控制鄂破滚轮和轴承温度。

4.按照设备的使用说明，通过手动移动机器轴转动来检查各机件是否灵活。

3.2 启动机器1.启动主机前，先启动送料机和传送带，调整物料的进料速度和量。

2.启动鄂破主机，待转速达到正常工作转速后，再慢慢加大进料量。

3.启动工作前应仔细检查设备的声音和振动是否正常，如发现异常应及时停机检查，确认故障后才能重新启动。

3.3 操作细节1.料袋进料前必须先停机，装满后再启动，保证物料能均匀送入机器中，避免对设备和生产造成影响。

2.禁止将未破碎的大块物料进入破碎机内，以免堵塞机器。

3.破碎机工作时，要保证物料均匀分布在鄂破破碎腔内，避免振动过大，影响机器正常运行。

4.破碎机工作时，严禁将手或其他杂物插入机器内部，以免造成伤害或机器停机。

如果需要检查或维修设备，务必在确认设备停机并接通安全开关后方可进行操作。

3.4 停机操作1.停机前先关闭送料机和传送带的电源开关，再确认所有物料都已处理完毕。

2.关闭工作电源后，关闭鄂破料仓风光电源开关。

3.按照设备的使用说明，对设备进行全面检查，确认设备无异常后再关掉控制柜主电源开关和电源总开关。

4. 安全注意事项1.在设备调试的过程中，应严加看守，严禁有人在不清楚操作规程的情况下进行操作，以免造成人员伤害。

2.操作前应确认设备正常，具备操作所需的各项安全防护措施。

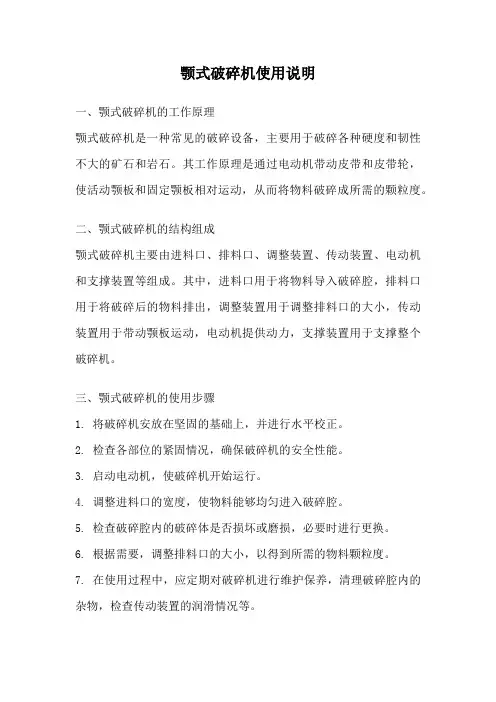

颚式破碎机使用说明一、颚式破碎机的工作原理颚式破碎机是一种常见的破碎设备，主要用于破碎各种硬度和韧性不大的矿石和岩石。

其工作原理是通过电动机带动皮带和皮带轮，使活动颚板和固定颚板相对运动，从而将物料破碎成所需的颗粒度。

二、颚式破碎机的结构组成颚式破碎机主要由进料口、排料口、调整装置、传动装置、电动机和支撑装置等组成。

其中，进料口用于将物料导入破碎腔，排料口用于将破碎后的物料排出，调整装置用于调整排料口的大小，传动装置用于带动颚板运动，电动机提供动力，支撑装置用于支撑整个破碎机。

三、颚式破碎机的使用步骤1. 将破碎机安放在坚固的基础上，并进行水平校正。

2. 检查各部位的紧固情况，确保破碎机的安全性能。

3. 启动电动机，使破碎机开始运行。

4. 调整进料口的宽度，使物料能够均匀进入破碎腔。

5. 检查破碎腔内的破碎体是否损坏或磨损，必要时进行更换。

6. 根据需要，调整排料口的大小，以得到所需的物料颗粒度。

7. 在使用过程中，应定期对破碎机进行维护保养，清理破碎腔内的杂物，检查传动装置的润滑情况等。

四、颚式破碎机的使用注意事项1. 在使用过程中，应严格遵守操作规程，确保人身安全。

2. 在进料口投料时，应注意物料的均匀性，防止过大或过硬的物料造成设备堵塞或损坏。

3. 破碎机运行过程中，应保持适当的负荷和转速，避免过载或低负荷运行。

4. 定期检查破碎机的易损件，及时更换，以保证设备的正常运行。

5. 在停机前，应确保破碎腔内的物料已经全部排出，避免下次启动时引起卡料现象。

6. 使用过程中，注意破碎机的噪音和振动情况，及时排除故障。

五、颚式破碎机的维护保养1. 定期检查破碎机的润滑情况，确保各润滑点充油良好。

2. 清理破碎腔内的杂物，防止对设备造成损坏。

3. 检查传动装置的紧固情况，确保传动系统的正常运行。

4. 定期更换易损件，如颚板、衬板等，以保证设备的破碎效果。

5. 定期对电动机进行检查，确保其正常运行和散热。

颚式破碎机操作规程一、设备的基础信息。

本操作规程适用于本操作规程使用于XXX公司一工厂乙炔分厂电石颚式破碎机，破碎机生产厂家为上海建设路桥，型号PE500×750一级颚式破碎机，PEX250×1200二级颚式破碎机。

二、设备结构示意。

三、设备工作原理。

颚式破碎机又作鄂式破碎机，简称鄂破，主要用于对各种矿石与大块物料的中等粒度破碎，广泛运用于矿山、冶炼、建材、公路、铁路、水利和化工等行业。

被破碎物料的最高抗压强度为320MPa。

性能特点为破碎比大，产品粒度均匀，结构简单，性能可靠，维修简便，运营费用低。

单摆颚式破原理动颚悬挂在心轴上，可作左右摆动。

偏心轴旋转时，连杆做上下往复运动，带动两块推力板也做往复运动，从而推动动颚做左右往复运动，实现破碎和卸料。

此种破碎机采用曲柄双连杆机构，虽然动颚上受有很大的破碎反力，而其偏心轴和连杆却受力不大，所以工业上多制成大型机和中型机，用来破碎坚硬的物料。

此外，这种破碎机工作时，动颚上每点的运动轨迹都是以心轴为中心的圆弧，圆弧半径等于该点至轴心的距离，上端圆弧小，下端圆弧大，破碎效率较低，其破碎比一般为3-6.由于运动轨迹简单，故称简单摆动颚式破碎机。

简摆颚式破碎机结构紧凑简单，偏心轴等传动件受力较小；由于动颚垂直位移较小，加工时物料较少有过度破碎的现象，动颚颚板的磨损较小。

复摆颚式破原理动颚上端直接悬挂在偏心轴上，作为曲柄连杆机构的连杆，由偏心轴的偏心直接驱动，动颚的下端铰连着推力板支撑到机架的后壁上。

当偏心轴旋转时，动颚上各点的运动轨迹是由悬挂点的圆周线（半径等于偏心距），逐渐向下变成椭圆形，越向下部，椭圆形越偏，直到下部与推力板连接点轨迹为圆弧线。

由于这种机械中动颚上各点的运动轨迹比较复杂，故称为复杂摆动式颚式破碎机。

复摆式颚式破碎机与简摆式相比较，其优点是：质量较轻，构件较少，结构更紧凑，破碎腔内充满程度较好，所装物料块受到均匀破碎，加以动颚下端强制性推出成品卸料，故生产率较高，比同规格的简摆颚式破碎机的生产率高出20-30%；物料块在动颚下部有较大的上下翻滚运动，容易呈立方体的形状卸出，减少了像简摆式产品中那样的片状成分，产品质量较好。

颚式破碎机使用说明一、颚式破碎机的概述颚式破碎机是一种常见的破碎设备，主要用于中等粒度破碎各种矿石和大块材料。

它具有结构简单、工作可靠、维护方便等优点，在矿山、冶金、建筑材料等行业得到广泛应用。

二、颚式破碎机的结构和工作原理颚式破碎机主要由机架、活动颚板、固定颚板、调节装置、传动装置、电机等部分组成。

其中，机架是破碎机的主体部分，承受着所有的破碎力；活动颚板和固定颚板通过调节装置进行相对运动，从而实现对物料的破碎。

颚式破碎机的工作原理是：电机通过皮带传动装置带动偏心轴旋转，使活动颚板在偏心轴的作用下上下摆动，从而实现对物料的破碎。

三、颚式破碎机的使用方法1. 开机前的准备：检查各部位是否有杂物，确保颚式破碎机处于正常状态；检查润滑油是否充足，破碎腔是否清洁。

2. 启动颚式破碎机：按照操作面板上的启动按钮启动颚式破碎机，注意观察转速是否正常，有无异常噪音。

3. 物料投入与破碎：将需要破碎的物料均匀投入到颚式破碎机的破碎腔中，注意物料的进料尺寸不得超过规定范围。

启动后，颚式破碎机开始工作，物料在破碎腔中受到颚板的破碎作用，最终达到所需的破碎效果。

4. 观察与调整：在破碎过程中，要时刻观察破碎机的工作状态，注意是否有异常。

若发现异常，应及时停机检查，并根据需要进行调整。

5. 停机与维护：破碎作业完成后，应及时停机，并关闭电源。

对颚式破碎机进行日常的维护保养，包括清洁破碎腔、检查润滑油、紧固螺母等。

四、颚式破碎机的注意事项1. 在使用颚式破碎机之前，应仔细阅读和理解设备的操作手册，确保正确操作。

2. 严禁在颚式破碎机运行时进行维修和清理工作，以免发生意外。

3. 物料投入时应均匀、适量，不得超过规定尺寸。

4. 注意观察破碎机的运行状态，如有异常应及时停机检查。

5. 定期检查破碎机的润滑油，确保润滑系统的正常运转。

6. 注意破碎机的安全使用，避免与传动部分接触。

7. 长时间不使用颚式破碎机时，应对其进行清洁，并妥善存放。

颚式破碎机使用说明书郑州市长城重工机械有限公司目录1．敬告用户 (1)2．产品特点 (1)3．产品用途 (1)4．常用颚式破碎机的规格和技术参数 (2)5．结构简述及装配 (3)6．颚破的安装、操作和维修 (10)一、敬告客户为了确保本机正常工作，充分发挥本机应有的性能，希望使用单位在使用本机之前首先熟悉本机说明书，并按照说明书技术要求进行操作。

●因产品技术性能不断优化，其技术参数的改进恕不另行通知，谨此致歉。

●机器开机之前不能加料；机器停机之前将料出完。

二、产品特点破碎比大结构简单工作可靠维护方便三、产品用途PE（X）系列复摆颚式破碎机，广泛用于各种硬脆的非金属矿石、熔渣、炉渣、建筑石料、大理石等抗压强度不超过320兆帕的大块物料的中等粒度破碎。

破碎比可达4-6，且产品粒度均匀。

可广泛应用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多行业。

五、 结构简述及装配图1 颚式破碎机结构图1.定颚（衬板）2.边护板（上）3.动颚衬板4. 动颚5.肘板6.拉紧装置（弹簧和拉杆）7. 边护板（下）8.带轮9.轴承 10.轴承 11.偏心轴 12.飞轮颚式破碎机以电动机为动力，通过电动机皮带轮，由三角皮带和槽轮驱动偏心轴，使动颚按预定轨迹作往复运动。

物料在固定颚板，活动颚板和边护板组成的破碎腔内破碎后通过下部的排料口排出。

1、机架部件颚式破碎机的机架，在工作中受到很大的冲击载荷，因此，它应具有足够的强度和刚度。

机架为焊接件（小型颚破为铸钢件）。

机架的前墙装有用高强度螺栓紧固的固定颚板；机架的左、右内侧壁装有用高强度螺栓紧固的边护板。

2、动颚部件 （1） 结构特征：动颚为整体优质铸钢结构，其内孔以及凹槽等部位经过精确加工与检测，确保工作时安全、可靠。

偏心轴为优质高强度锻钢，经多次精密的机械加工、热处理和探伤检查制成，因此具有足够的强度和刚度。

轴承采用4套调心滚子轴承，具有良好的承载和自动调心的性能。

活动颚板和固定颚板均为优质高锰钢铸件，为延长其使用寿命，其形状设计成上、下对称，即当一端磨损后可调头使用。

一、机器的用途本机适用于中小型矿山、建材、筑路、硅酸盐和化学工业，细碎给料粒度不大于210毫米的矿石和岩石。

被破碎物料的抗压强度不超过245Mpa。

二、技术参数破碎机的处理能力受多种因素的影响，诸如：给料的性质、形状、粒度组成、给料方式、工作条件等。

本机标定的处理能力，以破碎干的中等硬度的岩石，堆集密度为1.6吨/m3产品为准。

三、工作原理与结构特征本机与中、粗鄂式破碎机类同，主要由机架1、动鄂5、偏心轴8、固定鄂板2、活动鄂板3、调整座等零件组成，电动机通过三角皮带经槽轮驱动偏心轴，使动鄂作往复运动，从而将进入破碎腔内的物料予以破碎，经破碎后的物料借自重由排料口排出。

固定鄂板由压紧螺栓紧固在机架前墙上。

活动鄂板则借助压条压紧在动鄂上，当鄂板磨损后（通常下端磨损较甚）可调头后继续使用。

肘板除起支承动鄂，使其按一定运动轨迹运行外，当破碎腔内进入不能破碎的外来异物而使载荷剧增时，起保险作用，即通过自身断裂，切断载荷，保护其它零件不受损坏。

调整座两端上部和背面，设有“T”型槽，上部“T”型槽通过“T”型螺栓吊装在机架耳板上，“T”型槽起固定作用，又可作调整座前后滑移的轨道。

当调整到适当位置后，即可通过背面的“T”型槽和“T”型螺栓将调整座紧固在机架后墙板上。

调整座与后墙板间有一组调整垫片，通过调整螺栓，顶开调整座改变垫片厚度，即可调整排料口宽度，获得产品所需粒度。

拉紧弹簧装置14是用来保护鄂式破碎机整个运动机构的紧密结合，并部分地平衡在动鄂与肘板工作时产生的惯性力。

破碎机工作时，弹簧张力不宜过大，只要能消除肘板与动鄂、调整座间的冲击响声即可。

四、安装、调整和试运转本机由制造厂装配后整台供应，用户收到后，应仔细检查，以便发现和排除在运输过程中可能带来的问题。

机器安装、调整和试运转时应注意：1.由于本机运转时振动较大，故建议将机器安装在混凝土基础上，为了减少振动及噪音对附近建筑物基础的影响，在破碎机和混凝土基础中间可以加装硬木垫板、橡胶或其它缓冲材料。

颚式破碎机使用手册一、技术参数二、工作原理本设备工作时，电动机驱动皮带和皮带轮，通过偏心轴使动鄂上下运动，当动鄂上升时撑板与动鄂间夹角变大，从而推动鄂板向固定鄂板接近，同时物料被压破，达到破碎的目的；当动鄂下行时，撑板与动鄂夹角变小，动鄂板在拉杆和弹簧的作用下，离开固定鄂板，此时已破碎的矿料从破碎腔下口排出。

随着电动机连续转动而破碎机动鄂做周期性的压碎和排料，实现连续生产。

三、破碎机的安装与调整1.将破碎机安装在事先做好的基础座上（基础要打好），破碎机找好水平；机座底平面与基础留有20mm左右间隙灌满水泥砂浆，待砂浆将硬时拧紧基础螺栓的螺母；砂浆达到养生期后，方可开机使用。

2.如不灌水泥沙浆，也可将基础面上与破碎机底座中间垫上中等硬度的木垫（整个底面），作为减震垫；再把基础与机座拧紧后方可使用。

3.电动机的皮带轮槽与破碎机的皮带轮槽必须相同，安装时要平行，皮带松紧适宜。

4.出料口的大小调整，是以调整机器尾部的调整拉铁完成的，提升拉铁的拉杆出料口变小，下放拉杆出料口变大。

四、破碎机的安全操作规程1.开机前，各部机件必须安装紧固，尾部牵引弹簧松紧合适，摇枕内装好机油。

2.第一次开机，试运转2小时；摇枕温度低于600后，可加料工作；以后，开机即可工作。

3.颚式破碎机必须空载起动。

4.检查各仪表是否完好。

5.检查破碎腔内有无矿石或其它非破碎物。

6.三角皮带和锁紧弹簧松紧要适度。

7.破碎机安装的同时，必须配置好可靠的皮带轮与飞轮的安全罩。

8.在机器运转时，在颚式破碎机回转面内不得站人。

9.运转中人员不得用手去取进入机内的大块矿石或其它物品。

10.颚式破碎机给料规格不应超过给矿口尺寸的0.85倍。

11.破碎机停车必须待矿石全部排除后方可停车。

12.停车时应先停给矿系统。

五、出现下列情况应紧急停车1.主轴承或动腭轴急骤升温超过80℃，表面现象是手背触及轴承座不能持续一秒钟时。

2.前或后推力板断裂。

3.皮带螺栓或其它传动件松动断裂有可能飞出伤人时。

颚式破碎机使用说明书长江矿山机械制造厂敬告用户1、本破碎机在使用前一定要加足立即润滑脂，否那么因为没有加油或没加足锂基润滑脂使轴承及其他部件造成的磨损及损坏，不在保修范围之内，本厂不承担责任。

2、本机出厂时不带电机及电气局部，电器局部安装应找专业电工。

因电器局部安装和使用不当造成的伤害，本厂不承担责任。

3、本机出厂时皮带轮及传动局部不配有平安罩，用户应根据使用环境自行安装，因不安装平安防护罩造成人员伤害，本厂不承担责任。

目录一、用途 (4)二、主要技术参数 (4)三、结构简述及装配 (5)四、安装、调整和试车 (8)五、使用和维护 (10)六、平安、操作规程 (12)七、必须注意的事项 (13)为了确保破碎机正常工作，充分发挥其应有的性能，请您在使用破碎机前详细阅读本说明书，并按照说明书要求进行操作。

一、用途本机为复摆式颚式破碎机，广泛适用于矿山、冶炼、建筑、公路，铁路、水利和化学工业等众多行业，抗压强度不超过250兆帕的各种矿石和岩石粗碎或中碎作业。

二、主要技术参数注：破碎机的处理能力受各种因素的影响，诸如给料方式，物料的形状、粒度组成、物料的干、湿、软、硬程度等等。

对于硬而脆的物料要比硬而韧的物料容易破碎；片状物料要比球状物料容易破碎，由大小不同粒度组成的混合料要比单一大粒度组成的物料容易破碎而获得较高的处理能力。

相反，如果物料超过最大允许的进料粒度或者进料口堆满物料而出现阻塞现象时，往往就导致处理能力的降低。

为了提高本机的处理能力和使用寿命，必须满足其均衡进料的要求。

因此在使用本机时需由喂料机与之配套。

本机标定的性能参数是以破碎干且中等硬度的岩石为准，其堆比重为1.6吨/立方米。

三、结构简述及装配本机主要由:1机架部件；2固定颚板；3上边护板；4下边护板；5动颚部件； 6调整部件；7拉杆部件；8铁轨部件；9润滑部件；10根底局部等组成。

本机是以电动机为动力，通过电动机皮带轮，由三角皮带和槽轮驱动偏心轴，使动颚按预定轨迹作往复运动，从而将进入由固定颚板、活动颚板和边护板组成的破碎腔内的物料予以破碎，并通过下部的排料口将成品物料排出。
