看任何一份图纸都要先学会看图例,不同的设计可能图例不一样,看消防工程图首先要仔细看清楚总平面图,各建筑要分清楚,再看清楚前面的图纸设计说明和图例,其中有各种符号标示,然后看系统图,这是相对比较难的,多花点时间就行,最后各层消防平面图就自然而然能看下去了,并掌握识图的基本知识,最新国家标准图形符号,了解这些符号的意义,按照所说的方法去看,看清楚仔细分析,应该就能快速看明白了。
基本符号表示消防设备类别,下表是常见的基本符号
1
1、消防工程辅助符号
2
2、消防工程灭火器符号
3 3、消防工程固定灭火器系统符号
4 4、消防工程灭火设备安装处符号
5 5、消防工程自动报警设备符号
6
6、消防管道及配件符号
7 8
9 7、火灾报警系统图例
10
11 8、消防工程设计图示例
12
13 9、消防工程图例参考
14
15
16
17。

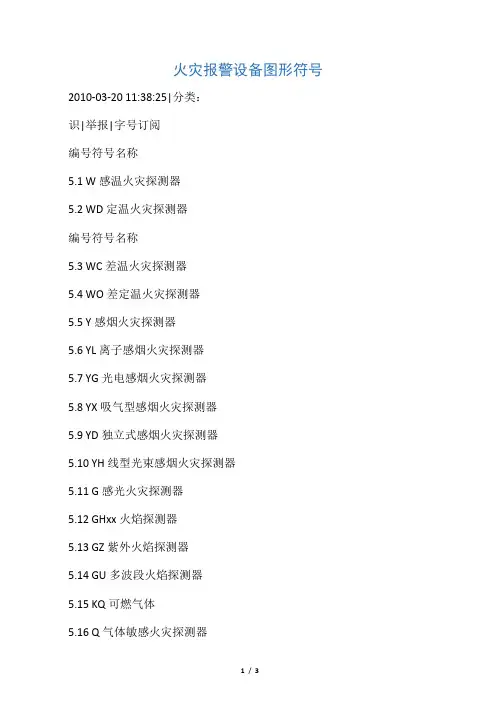

火灾报警设备图形符号2010-03-20 11:38:25|分类:识|举报|字号订阅编号符号名称5.1 W感温火灾探测器5.2 WD定温火灾探测器编号符号名称5.3 WC差温火灾探测器5.4 WO差定温火灾探测器5.5 Y感烟火灾探测器5.6 YL离子感烟火灾探测器5.7 YG光电感烟火灾探测器5.8 YX吸气型感烟火灾探测器5.9 YD独立式感烟火灾探测器5.10 YH线型光束感烟火灾探测器5.11 G感光火灾探测器5.12 GHxx火焰探测器5.13 GZ紫外火焰探测器5.14 GU多波段火焰探测器5.15 KQ可燃气体5.16 Q气体敏感火灾探测器5.17 T图像摄像方式火灾探测器5.18 S感声火灾探测器5.19 F复合式火灾探测器5.20 FYW复合式感烟感温火灾探测器5.21 FGY复合式感光感烟火灾探测器5.22 FGW复合式感光感温火灾探测器5.23 AN手动火灾报警按钮5.24 ANS消火栓启泵按钮5.25 YK压力开关5.26 B火灾报警控制器5.27 BT通用型火灾报警控制器5.28 BJ集中型火灾报警控制器5.29 BQ区域型火灾报警控制器5.30 BL火灾报警控制器(联动型)5.31 BW无线火灾报警控制器5.32 BX光纤火灾报警控制器5.33 X火灾显示盘5.34 KL消防联动控制设备5.35 KJL防火卷帘控制器5.36 KFY防烟设备控制器5.37 KPY排烟设备控制器5.38 KMH自动灭火控制器5.39 KFM防火门控制器5.40 M输入/输出模块5.41 MR输入模块编号符号名称5.42 MC输出模块5.43 DY消防电源5.44 ZJ中继器5.45 DG短路隔离器5.46 ZM消防应急照明灯5.47 BZ-S疏散指示标志灯5.48 BZ-SH消防设施标志灯5.49 ZM-BZ照明标志灯5.50 JX接线盒5.51 CRT显示器。
消防图纸符号大全看任何一份图纸都要先学会看图例,不同的设计可能图例不一样,消防工程图也是如此。
在消防工程图图例中,包含很多符号标识,只有先掌握这些基本知识,才能快速看懂消防工程图。
今天大家一起来学习消防工程各种基本图形符号吧!基本图形符号名称图形名称图形手提式灭火器火设备安装处所车式灭火器控制和指示设备固定式灭火系统(全淹没) 报警息动固定式灭火系统(局部应用)火灾报警装置固定式灭火系统(指出应用区)消防通风口消防工程辅助符号称阀门泡沫或泡沫液电铃入口类干粉扬声器烟卤代烷光信号易爆气体消防工程灭火器符号称卤代烷灭火器泡沫灭火器推车式卤代烷灭火器推车式泡沫灭火器类干粉灭火器沙桶消防管路及配件符号(池)消防工程固定灭火器系统符号消防工程灭火设备安装处符号名称图形 名称图形二氧化碳瓶站ABC 干粉罐 泡沫罐站BC 干粉灭火罐站消防泵站消防工程自动报警设备符号名称图形名称图形消防控制中心火灾报警装置温感探测器 感光探测器手动报警装置烟感探测器气体探测器报警电话火灾警铃火灾报警扬声器火灾报警发声器火灾光信号装置。
1、消防工程基本图形符号名称图形名称图形灭火设备安装手提式灭火器处所控制和指示设推车式灭火器备固定式灭火系统(全淹没)报警息动固定式灭火系统(局部应火灾报警装置用)固定式灭火系统(指出应用消防通风口区)2、消防工程自动报警设备符号名称图形名称图形消防控制中心火灾报警装置温感探测器感光探测器手动报警装置烟感探测器气体探测器报警电话火灾警铃火灾报警扬声器火灾报警发声火灾光信号装置器名称图形名称图形水阀门手动启动泡沫或泡沫液出口电铃无水入口发声器BC类干粉热扬声器ABC类干粉烟电话卤代烷火焰光信号二氧化碳易爆气体4、消防工程灭火设备安装处符号名称图形名称图形二氧化碳瓶站ABC干粉罐泡沫罐站BC干粉灭火罐站消防泵站名称图形名称图形清水灭火器卤代烷灭火器推车式ABC类干粉灭火器泡沫灭火器二氧化碳灭火器推车式卤代烷灭火器BC类干粉灭火器推车式泡沫灭火器水桶ABC类干粉灭火器推车式BC类干粉灭火器沙桶6、消防工程固定灭火器系统符号名称图形名称图形水灭火系统(全淹没)ABC类干粉灭火系统手动控制灭火系统泡沫灭火系统(全淹没)卤代烷灭火系统BC类干粉灭火系统二氧化碳灭火系统7、消防管路及配件符号名称图形名称图形干式立管消防水管线干式立管消防水罐(池)干式立管泡沫混合液管线报警阀干式立管消火栓开式喷头干式立管消防泵闭式喷头干式立管泡沫比例混合水泵结合器器湿式立管泡沫产生器泡沫混合器立泡沫液管管。
1、消防工程基本图形符号名称图形名称图形灭火设备安装手提式灭火器处所控制和指示设推车式灭火器备固定式灭火系统(全淹没)报警息动固定式灭火系统(局部应火灾报警装置用)固定式灭火系统(指出应用消防通风口区)2、消防工程自动报警设备符号名称图形名称图形消防控制中心火灾报警装置温感探测器感光探测器手动报警装置烟感探测器气体探测器报警电话火灾警铃火灾报警扬声器火灾报警发声火灾光信号装置器名称图形名称图形水阀门手动启动泡沫或泡沫液出口电铃无水入口发声器BC类干粉热扬声器ABC类干粉烟电话卤代烷火焰光信号二氧化碳易爆气体4、消防工程灭火设备安装处符号名称图形名称图形二氧化碳瓶站ABC干粉罐泡沫罐站BC干粉灭火罐站消防泵站名称图形名称图形清水灭火器卤代烷灭火器推车式ABC类干粉灭火器泡沫灭火器二氧化碳灭火器推车式卤代烷灭火器BC类干粉灭火器推车式泡沫灭火器水桶ABC类干粉灭火器推车式BC类干粉灭火器沙桶6、消防工程固定灭火器系统符号名称图形名称图形水灭火系统(全淹没)ABC类干粉灭火系统手动控制灭火系统泡沫灭火系统(全淹没)卤代烷灭火系统BC类干粉灭火系统二氧化碳灭火系统7、消防管路及配件符号名称图形名称图形干式立管消防水管线干式立管消防水罐(池)干式立管泡沫混合液管线报警阀干式立管消火栓开式喷头干式立管消防泵闭式喷头干式立管泡沫比例混合水泵结合器器湿式立管泡沫产生器泡沫混合器立泡沫液管管。
弱电常用图形符号

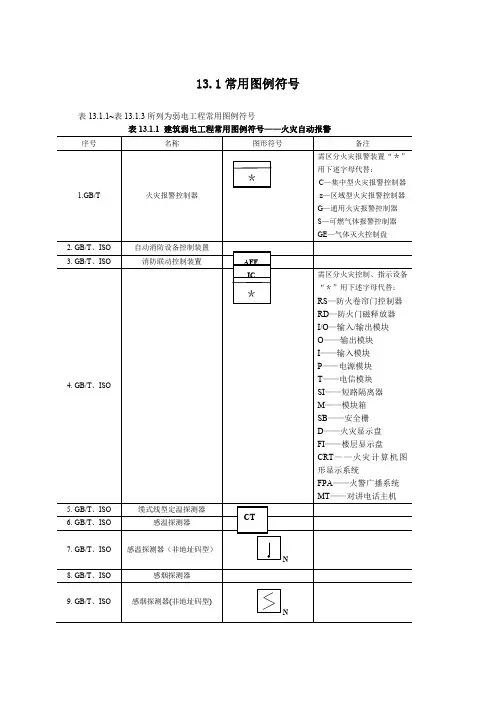

13.1常用图例符号
表13.1.1~表13.1.3所列为弱电工程常用图例符号
表13.1.1 建筑弱电工程常用图例符号——火灾自动报警
表13.1.2 建筑弱电工程常用图例符号——公共广播
表13.1.3建筑弱电工程常用图例符号——电视系统
19. 陷波器
20. 调制器、调节器或鉴别器一般符号
21. 匹配终端
22. 彩色电视接收机
23. 卫星电视
接收机
s
24. 线路供电器(示出交流型)
25. 供电阻断器(示在一条分配馈线上)
26. 有限电视接收天线
27. 高频避雷
器
28. 视频通路
(电视)
V
29. 光纤或光缆一般符
号
30. 光发射机
31. 光接收机
32.GB 光电转换
器
33.GB
电光转换
器
表13.1.4建筑弱电工程常用图例符号——电话通信系统
序号名称图形符号备注
1. 建筑群配线
架
2. 主配线架。
