课程名：《水工钢筋混凝土结构学》题目：单向板肋形楼盖设计班级：07级水利水电工程一班学号：姓名：xx单向板肋形楼盖设计1.设计任务书1.1设计资料某多层工业建筑楼盖平面如图（附图1）采用钢筋混凝土现浇单向板肋梁楼盖1楼层平面L1=18m L2=30m 墙体厚度：370mm板搁置长度：120mm 次梁搁置长度：240mm 主梁搁置长度：240mm 2.建筑位于非地震区 3.结构安全级别为Ⅱ级 4.结构环境类别为一类5.建筑材料等级：混凝土：梁、板 C20钢 筋：板中钢筋、梁中箍筋、构造钢筋 Ⅰ级 梁中受力筋Ⅱ级 6.荷载：钢筋混凝土重力密度： 25kN/m 3 水磨石面层： 0.65kN/m 2 石灰砂浆抹面15mm ： 17kN/m 3 楼面活荷载： 4kN/m 2 （建议尺寸：柱=350mm×350mm ） 1.2设计要求板的设计：按考虑塑性内力重分布方法计算 次梁的设计：按考虑塑性内力重分布方法计算 主梁的设计：按弹性理论分析方法计算 1.3设计成果（1）设计计算书一份，包括封面，设计任务书，目录，计算书等 （2）图纸A3（3）结构平面图布置及板配筋图 （4）次梁配筋图 （5）主梁配筋图2.计算书2.1.结构平面图布置确定主梁的跨度为10m ，次梁的跨度为6m ，主梁每跨内布置3根次梁，板的跨度为2.5m ，柱350mmX350mm 。
楼盖结构的平面布置图如图2-1所示。
按高跨比条件要求板的厚度5.6240l h =≥，对工业建筑的楼板，要求mm h 80≥，所以板厚取80mm h =。
次梁截面高度应满足500~3.33312~18==ll h ，取h=450mm ，截面宽h b )3/1~2/1(=，取b=200mm 。
主梁截面高度应满足1000~7.66610~15==l l h ,取h=700mm ，截面宽度取为b ，柱的截面尺寸b×h=350×350 mm2。
建筑结构课程设计班级学号：_________________ 姓名：________________单向板肋梁楼盖设计任务书一、设计资料1、某钢筋混凝土整浇楼盖平面如图所示。
2、楼面作法：20mm厚水泥砂浆面层；80mm厚钢筋混凝土现浇板；15mm厚板底抹灰。
3、①混凝土强度等级C30；梁内受力纵筋为HRB400，其它采用HRB335。
（开间4.5米，进深4.2米）——学号后两位为21~39的选择②混凝土强度等级C25；梁内受力纵筋为HRB335，其它采用HPB235。
（开间3.9米，进深3.6米）——学号后两位为11~20的选择③混凝土强度等级C20；梁内受力纵筋为HRB335，其它采用HPB235。
（开间6.6米，进深6米）——学号后两位为01~10的选择42。
学号取后两位。
（楼面活荷载保留一位小数）5、沿纵向布置次梁，沿横行布置主梁。
板伸入墙内120mm，梁伸入墙内240mm。
二、设计内容与要求1设计内容：①板、次梁、主梁的尺寸确定；②板（按塑性内力重分布方法）的设计：荷载计算、内力计算、配筋计算；③次梁（按塑性内力重分布方法）的设计：荷载计算、内力计算、配筋计算；2、提交要求：①按上述要求提交纸质版计算说明书一份（包括必要的计算简图），必须为手写（一律用黑色签字笔书写，字迹工整）②绘制板的配筋图。
绘制施工图前须进行图面布置，选择适当的比例。
因连续梁、板对称，可只绘出一半。
③学生必须按要求认真设计，如发现互相抄袭或内容不全，按不合格处理。
关于单向板、次梁的几点设计说明：一、单向板设计 l 、荷载计算对单向板取lm 单位宽板带进行设计，计算每米宽板带沿板跨度的均布活荷载设计值和恒载设计值（板自重、面层及板底粉刷重）。
2、计算简图单向板的跨数如果多于5跨，且各跨跨度相等（或相差≯10％），可简化为5跨等跨连续板进行计算。
其计算跨度的取值为：边 跨：L 0l ＝L nl ＋h ／2（其中L 0l 为边跨计算跨度，L nl 为边跨净跨，h 为板厚） 中间跨：L 0＝L n （其中L 0为中跨计算跨度，L n 为中间跨净跨） 3、内力计算⑴、 用均布荷载作用下的5跨等跨连续梁的设计弯矩计算公式20)(L q g M m +=α计算各跨跨中截面和支座截面的最大弯矩。
课程设计计算书课程名称：水工钢筋混凝土构造题目名称：单向板整浇肋形楼盖设计教学班号：1班目录一、设计资料1二、楼盖构造平面布置及截面尺寸确定2三、板的设计〔按塑性内力重分布计算〕23.1 荷载计算23.2 板的计算简图33.3 内力计算及配筋3四、次梁的设计〔按塑性内力重分布计算〕44.1 荷载计算44.2 次梁的计算简图54.3 内力计算及配筋5五、主梁设计〔按弹性理论计算〕75.1 荷载计算75.2 主梁的计算简图85.3 内力计算及配筋8钢筋混凝土单向板肋梁楼盖课程设计计算书一、设计资料〔1〕该建筑位于非地震区。
〔2〕3级水工建筑物，根本荷载组合。
〔3〕构造环境类别一类。
〔4〕楼面做法：20mm厚水泥砂浆〔重度为20KN/m³〕面层，钢筋混凝土现浇板〔重度为25KN/m³〕，12mm厚纸筋石灰〔重度为17KN/m³〕粉底。
〔5〕楼面可变荷载标准值为4KN/㎡。
〔6〕材料：混凝土采用C25；梁内纵向受力钢筋采用HRB400钢筋，板内纵向受力钢筋采用HRB335钢筋，其他钢筋采用HPB235钢筋。
〔7〕外墙厚度为370mm，板在墙上的搁置长度为120mm，次梁在墙上的搁置长度为240mm，主梁在墙上的搁置长度为370mm。
〔8〕钢筋混凝土柱截面尺寸为350mm×350mm。
二、楼盖构造平面布置及截面尺寸确定1、主梁和次梁布置①主梁沿横向布置，次梁沿纵向布置。
②主梁跨度为6.9m，次梁跨度为6.0m，板的跨度为2.3m，L02/L01=6.9/2.3=3，按单向板设计。
③按高跨比条件，要求板的厚度h≥2300×1/40=57.5mm，对于工业建筑的楼盖板，要求h≥80mm，所以取板厚为80mm。
④次梁的高度要求h=L02〔1/18~1/12〕=333mm~500mm，考虑到楼面的活荷载比拟大，取h=450mm，宽度b=h〔1/3~1/2〕=150mm~225mm，取b=200mm。
钢筋混凝土单向板肋梁楼盖课程设计任务书
一、班级: 土木工程双学位班
二、设计题目
设计某多层工业建筑（某生产车间）的中间楼面（采用现浇钢筋混凝土单向板肋梁楼盖）
三、设计内容
1.结构平面布置图: 柱网、主梁、次梁及板的布置
2.板的强度计算（按塑性内力重分布计算）
3.次梁强度计算（按塑性内力重分布计算）
4.主梁强度计算（按弹性理论计算）
5.绘制结构施工图
（1）、结构平面布置图（1: 200）
（2）、板的配筋图（1: 50）
（3）、次梁的配筋图（1: 50；1: 25）
（4）、主梁的配筋图（1: 40；1: 20）及弯矩M、剪力V的包络图（5）、钢筋明细表及图纸说明
四、设计资料
1.题号:
第n题（见表一, 表中有30道题目, 学生按学号选择不同的题目, 表中长度单位为米）
2、生产车间的四周外墙均为240mm承重砖墙, 内设钢筋混凝土柱, 其截面尺寸为350mm×350mm。
（1）、楼面活荷载, 单位为（见表一）（2）、楼面面层: 水磨石地面
（3）、楼盖自重: 钢筋混凝土容重（4）、平顶粉刷:
4、材料
（1）、混凝土: C20或C25。

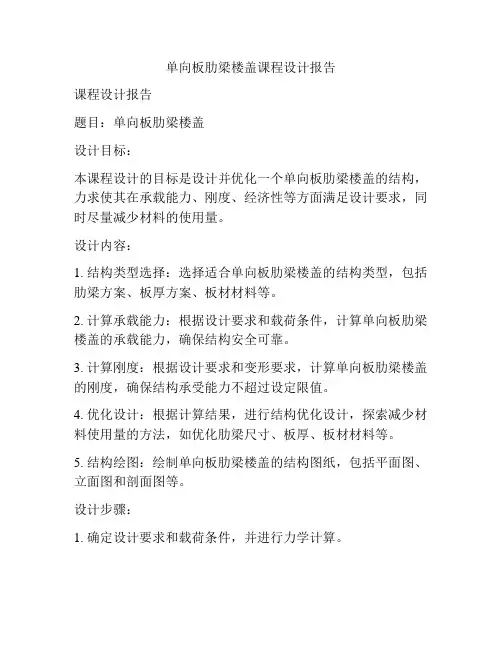

钢筋混凝土单向板肋梁楼盖课程设计报告1. 引言本报告是针对钢筋混凝土单向板肋梁楼盖的课程设计，旨在通过对该结构的设计、分析和计算过程的阐述，展示该设计的合理性和可行性。
本设计报告主要包括以下几个部分：结构概述、荷载计算、构件设计与分析、梁板节点及连接设计、施工及安装。
2. 结构概述本楼盖结构为钢筋混凝土单向板肋梁楼盖，采用跨度均布等截面的预制板肋梁构件。
结构整体均布荷载代表了一般建筑的设计情况，旨在确保结构的安全稳定。
3. 荷载计算在本设计中，对楼盖结构的荷载进行了详细计算。
荷载包括常用荷载和特殊荷载两部分。
常用荷载主要包括自重、楼面活荷载和雪荷载等，特殊荷载主要包括风荷载和地震荷载等。
经过计算，得出了各部分荷载的数值，并根据相关规范和设计规定进行了工况组合，最终得到荷载作用下的最不利组合。
4. 构件设计与分析本楼盖采用钢筋混凝土单向板肋梁作为承载结构，需要根据荷载计算结果进行构件的设计和分析。
4.1 单向板设计单向板的设计主要包括板的几何尺寸确定、受力分析和钢筋设计。
根据板的受力特点，合理确定板的厚度和跨度，然后进行弯矩、剪力和挠度等受力分析。
4.2 肋梁设计肋梁是单向板的主要构件，其设计包括几何尺寸确定、受力分析和钢筋设计。
通过合理确定肋梁的几何参数，进行弯矩、剪力和挠度等受力分析，并进行钢筋配筋设计。
5. 梁板节点及连接设计梁板节点的设计是钢筋混凝土单向板肋梁楼盖设计中重要的一部分。
节点的设计应满足结构的刚度和强度要求，并确保节点的可施工性。
本设计中，根据节点的受力特点，选择适当的节点形式，并进行相应的强度和刚度计算。
设计中应考虑节点的承载力、刚度、连接形式等因素，并根据相关规范和设计规定进行设计。
6. 施工及安装在这一部分，对钢筋混凝土单向板肋梁楼盖的施工过程进行详细的描述。
包括梁板制造、预应力张拉、场地布置、施工步骤等内容。
同时，还需要考虑安装过程中的安全问题，采取相应的安全措施，以确保施工过程的顺利进行。
. 1华东交通大学理工学院课程设计计算书课程名称:现浇楼盖课程设计题目:现浇钢筋混凝土单向板肋梁楼盖学院(直属系) :土建年级/专业/班: 08土木建工1班学生姓名:黄河学号:222指导教师:吴浪开题时间:2011年5月19日完成时间:2011年5月23日目录目录 (2)现浇钢筋混凝土单向板肋梁楼盖设计 (3)1．设计资料 (3)2．楼盖的结构平面布置 (3)3．板的设计 (4)3.1荷载 (4)3.2计算简图 (4)3.3弯矩计算值 (5)3.4正截面受弯承载力计算 (5)4.次梁设计 (6)4.1荷载设计值 (6)4.2计算简图 (6)4.3力计算 (7)4.4承载力计算 (7)4.4.1正截面受弯承载力 (7)4.4.2斜截面受剪承载力 (8)5.主梁设计 (8)5.1荷载设计值 (8)5.2计算简图 (8)5.3力设计值及包络图 (9)5.3.1弯矩设计值 (9)5.3.2剪力设计值 (9)5.3.3弯矩、剪力包络图 (9)5.4承载力计算 (11)5.4.1正面受弯承载力 (11)5.4.2斜截面受剪承载力 (12)现浇钢筋混凝土单向板肋梁楼盖设计1．设计资料1. 建筑物安全等级：二级；2.建筑物平面尺寸（L1×L2）：33.6×20.7（31号），墙厚370，钢筋混凝土柱350×350；3.荷载：1)楼面活载：72/k m N ）楼面面层：20厚水泥砂浆 3w /20m kN =γ)钢筋混凝土容重：3/25m kN c =γ）楼侧面、楼底粉刷层：15厚混合砂浆3/17m kN n =γ ；4.材料：1）混凝土C20；2）钢筋：受力钢筋用HRB335级钢筋，腹筋用HPB235级钢筋。
2．楼盖的结构平面布置主梁沿横向布置，次梁沿纵向布置。
主梁的跨度为6.9m ，次梁的跨度为5.6m ，主梁每跨布置两根次梁，两边板跨度为2.3m ，中间跨度为2.3m ， 则按单向板设计。
课程设计题 I钢筋混凝土现浇单向肋形楼盖课程设计一：设计资料某多层厂房，采用钢筋混凝土单向板肋形楼盖，其楼面结构布置简图如图1-1所示，楼面荷载、材料及构造等设计资料如下：1楼面荷载：均布活荷载标准值k q =2.5kN/m2；2楼面做法：30㎜厚水磨石面层，钢筋混凝土现浇板，20㎜混合砂浆抹底。
3材料：混凝土强度等级C20；梁内受力纵筋为HRB335，其他为HRB235钢筋。
4板伸入墙内120㎜，次梁伸入墙内240㎜，主梁伸入墙内370㎜；柱的截面积尺寸为400㎜×400㎜。
5主梁跨度为 6.0m ，次梁跨度为 5.1m 。
二、楼盖的结构平面布置主梁沿房屋的横向布置，次梁沿纵向布置。
主梁跨度为6m ，次梁跨度为 5.1m 。
主梁每跨内布置两根次梁。
其间距为 2.0m ，楼盖结构平面布置如图2-1所示。
根据构造要求，板厚取次梁截面高度应满足取h=400mm ，截面宽度取为b=200mm 。
主梁截面高度应满足取h=600mm ，取截面宽度为b=250mm 。
三、板的设计板按考虑塑性内力重分布法计算：1.荷载恒荷载标准值：20mm 水泥砂浆面层)(.602003.02m kN （80mm 钢筋混凝土现浇板)(.022508.02m kN )(750~50086000~12600081~121mm h)(5040200040180mm mmh)(425~283125100~185100121~181mm h20mm 混合砂浆抹底)(4.301702.02m kN ─────────────)(94.22m kN g k活荷载标准值)(5.22m kN q k 恒荷载设计值)(528.394.22.12m kN g 活荷载设计值)(5.35.24.12m kN q 总计)(1.72m kN qg2.计算简图次梁截面为mm mm 200400，板在墙上的支撑长度为mm 120，则板的计算跨度：边跨取m l 820.101中间跨ml l n 8.12.00.2202跨度差%10%18.1/8.182.1，可按等跨连续板计算，取1m 宽板带作为计算单元，计算简图如图2-2所示。
钢筋混凝土单向板肋梁楼盖课程设计任务书一、设计题目设计某多层工业建筑（某生产车间）的中间楼面（采用现浇钢筋混凝土单向板肋梁楼盖）二、设计容1、结构平面布置图：柱网、主梁、次梁及板的布置2、板的强度计算（按塑性力重分布计算）3、次梁强度计算（按塑性力重分布计算）4、主梁强度计算（按弹性理论计算）5、绘制结构施工图（1）、结构平面布置图（1：200）（2）、板的配筋图（1：50）（3）、次梁的配筋图（1：50；1：25）（4）、主梁的配筋图（1：40；1：20）及弯矩M、剪力V的包络图（5）、钢筋明细表及图纸说明平面尺寸：31200mm*18900mm钢筋混凝土单向板肋梁楼盖课程设计一、设计资料1、某设计使用年限为50年工业厂房楼盖，采用整体式钢筋混凝土结构，楼盖梁布置如图所示。
325m /kN =γ2/7mkN 2、 生产车间的四周外墙均为承重砖墙，设5m 钢筋混凝土柱，其截面尺寸为300mm ×300mm 。
3、荷载（1）、楼面活荷载：（2）、楼面面层：20mm 厚水泥砂浆面层 （3）、楼盖自重：钢筋混凝土容重（4）、平顶粉刷：三夹板顶棚 重度为2/18.0m kN（5）、恒载分项系数为：1.2；活载分项系数为1.3（因工业厂房楼盖楼面活荷载标准值大于2/4m kN ）。
4、材料选用：（1）、混凝土：采用C25（ cf =11.9 N/2mm ,tf =1.27N/2mm )。
次梁受力筋用HRB335级（yf =300N/2mm )，板及梁的其它钢筋可以采（2）、钢筋：主梁及用HPB235（yf =210N/2mm )。
二、板的计算板按考虑塑性力重分布方法计算。
板的397.22100624012<≈=mmmml l ,宜按双向板设计，按沿短边方向受力的单向板计算时，应沿长边方向布置足够数量的构造钢筋。
本例按单向板计算。
板的厚度按构造要求曲mm mm l mm h 5.5240210040801=≈>=。
单向板肋梁楼盖课程设计目录一、设计任务书…………………………………………………….………………….…………………… (2)（一）设计题目……………………………………………..……………….…………………… (2)（二）设计资料…………………………………………………..………….…………………… (2)（三）设计内容………………………………………………………..…….…………………… (2)二、楼盖的结构平面布置 (2)三、内力计算 (3)（一）板的设计 (3)（1）荷载 (3)（2）计算简图 (4)（3）内力计算 (4)（4）正截面受弯承载力计算 (4)（5）斜截面受弯承载力计算 (5)（6）裂缝宽度验算 (5)（二）次梁的设计 (5)（1）荷载........................................................................................,. (5)（2）计算简图 (5)（3）内力计算 (6)（4）正截面受弯承载力计算 (6)（5）斜截面受弯承载力计算 (7)（6）裂缝宽度验算 (7)（三）主梁的设计 (8)（1）荷载 (8)（2）计算简图………………….…………………………………………………….……..…………………… (8)（3）内力计算及包络图 (8)（4）正截面受弯承载力计算 (9)（5）斜截面受弯承载力计算 (11)（6）裂缝宽度验算 (12)四、绘制施工图 (12)参考文献 (14)一、设计任务书说明：该课设所属此次课程设计统一编号55号。
（一）设计题目单向板肋梁楼盖课程设计（二）设计资料某4层框架房屋，采用现浇钢筋混凝土楼盖。
现浇钢筋混凝土柱承重，柱截面尺寸400×400。
结构柱网平面布置如附图所示。
柱网轴线尺寸l1=6.6m，l2=7.8m。
其中2、3、4层楼面建筑标高分别为4.200m、8.400m、12.600m。
楼面均布活荷载标准值为6.5 KN/m2。
楼面做法：10mm水磨石面层；钢筋混凝土现浇板；20mm水泥砂浆抹底，60mm焦渣混凝土垫层。
顶棚做法：V型轻钢龙骨吊顶（一层石膏板，无保温层）。
（0.12KN/m2）隔墙：150mm陶粒空心砌块（5~6 KN/m2），20mm石灰砂浆双面抹灰。
每道处于轴线上的梁均按设置隔墙考虑。
材料：混凝土强度等级C35；梁钢筋采用HRB400级钢筋，板采用HPB300级钢筋。
环境类别：一类。
（三）设计内容（1）确定结构布置方案，包括楼盖结构体系承重方式的确定，梁格布置，梁板截面尺寸的选定。
（2）按照选定的结构方案，用手算进行楼板设计，包括荷载计算、内力分析和配筋计算。
（3）按照选定的结构方案，用手算进行梁的设计，包括荷载计算、内力分析和配筋计算（包括正截面和斜截面）。
（4）绘制结构施工图。
图纸内容包括：1、结构平面布置（包括梁、板、柱布置及编号）2、楼板结构施工详图。
3、梁结构施工详图。
主梁要画出内力包络图和抵抗弯矩图，并以此确定钢筋的截断、弯起等布置。
（5）结构设计计算书一份（包括必要的文字说明在内）。
装订顺序：任务书，目录，正文，参考文献，(自选)软件分析结果（6）课设总结：包括收获、体会、创新点和建议等。
二、楼盖的结构平面设置主梁沿横向布置，纵梁沿纵向布置。
主梁的跨度为6.6m，次梁的跨度为7.8m，主梁每跨内布置两根次梁，板的跨度为2.2m，l02/l01=3.55>3，因此按单向板设计。
为了保证刚度，单向板的厚度应不小于跨度的1/30，即要求板厚h≥2200/30=73mm，同时对于工业建筑，板厚不宜小于70mm，故取板厚为80mm。
次梁截面高度应满足h= l0/18~ l0/12=7800/18~7800/12=434~650mm。
考虑到楼面荷载比较大，取h=550mm。
截面宽度取为b=200mm。
主梁截面高度应满足h= l0/15~ l0/10=6600/15~6600/10=440~660mm，同时考虑到梁柱的线刚度比值大于4时主梁近似按连续梁计算，取截面高度h=850mm，截面宽c梁c柱楼盖的结构平面设置图见图1：图1 楼盖的平面布置示意图三、内力计算（一）板的设计（1）荷载板的永久荷载标准值10mm水磨石层（20mm水泥砂浆打底）0.65KN/m260mm焦渣混凝土垫层0.06X16.5=0.99 KN/m280mm钢筋混凝土板0.08X25=2.0 KN/m2吊顶0.12KN/m2小计 3.76 KN/m2可变荷载标准值 6.50 KN/m2永久荷载分项系数取1.2或1.3；因楼面可变荷载标准值大于4.0 KN/m2，所以可变荷载分项系数应取1.3。
于是板由可变荷载控制的组合： 1.2X3.76+1.3X6.5=12.962 KN/m2由恒荷载控制的组合： 1.35X3.76+1.3X0.7X6.5=10.991 KN/m2<12.962 KN/m2因此按由可变荷载控制的组合设计，则板的永久荷载设计值g=3.76X1.2=4.512 KN/m2可变荷载设计值q=6.50X1.3=8.45 KN/m2荷载总设计值g+q=4.512+8.45=12.962 KN/m2近似取g+q=13.0 KN/m2（2）计算简图按塑性内力重分布设计。
次梁截面为200mmX550mm，板的两端与梁整体连接，根据教材表11-4可得板的计算跨度：边跨：l01= l n=2200-200/2=2100mm中间跨：l 02= l n =2200-200=2000mm因跨度相差（2100-2000）/2000X100%=5%<10%，可按等跨连续板计算。
取1m 宽板带作为计算单元，计算简图如下：（3）内力计算由教材中表11-1可查得，连续单向板考虑塑性重分布的弯矩计算系数αm 分别为：边支座1/16；边跨中1/11；离端第二支座1/11；中跨中1/16；中间支座1/14。
同时为了考虑四边与梁整体连接的中间区格单向板拱作用的有利因素，对中间区格的单向板，其中间跨的跨中截面弯矩及支座截面弯矩可各折减20%，但边跨的跨中截面弯矩及第一支座截面弯矩则不折减。
则M A =-(g+q) l 01/16=-13.0X2.12/16=-3.58KN.m M 1=(g+q) l 01/14=-13.0X2.12/14=4.10KN.m M B =-(g+q) l 01/11=-13.0X2.12/11=-5.21KN.mM C =-0.8X(g+q) l 02/14=-0.8x13.0X2.02/14=-2.97KN.m M 2= M 3=0.8X (g+q) l 02/16=-0.8x13.0X2.02/16=2.60KN.m （4）正截面受弯承载力计算环境类别为一类，C35混凝土，板的最小保护层厚度为c=15mm 。
假定纵向钢筋的直径d 为10mm ，板厚80mm ，则截面的有效高度h 0=h-c-d/2=80-15-5=60mm ；板宽b=1000mm 。
C35混凝土，α1=1.0，f c =16.7 N/mm 2；f t =1.57 N/mm 2；f tk =2.20； HPB300钢筋，f y =270 N/mm 2。
塑性铰的转动能力与该截面的配筋率有关，为保证调幅20%的内力重分布，则规定 0.1≤ξ≤0.35；跨中正截面受弯承载力最小配筋率为ρ=max{0.45 f t / f y ,0.2%}=0.26%。
则跨中配筋最小截面积为：A s =0.26%×1000×80=210 mm 2。
板的配筋计算过程见如下表：截面 A 1 B 2 C 弯矩设计值()kN m ⋅-3.58 4.10 -5.21 2.60 -2.97 210s c Mf bh αα= 0.0600.0680.0870.0430.050112s ξα=--0.062<0.350.070<0.5760.091<0.350.044<0.5760.051<0.35计算配筋（mm 2）01s c yA bh f f ξα=231260338164190（5）在相同荷载作用下，由于板的跨度远远大于截面高度，决定了板的弯曲破坏一定先于剪切破坏，即在满足了正截面受弯承载力的条件下，板的斜截面受剪承载力一般不需再计算即可满足。
（6）裂缝宽度验算根据《建筑结构荷载设计规范》（GB50009-2012）中附录D.0.1内容，取工业建筑楼面活荷载的准永久值系数ψq=0.85，根据《混凝土结构设计规范》（GB50010-2010）中条例3.4.5得一类环境下钢筋混凝土结构，裂缝控制等级为三级，板底的裂缝宽度控制值为0.4mm。
M q=k1gl02+ψq k2ql02σsq= M q/( A sηh0)ρte= A s /A te,若ρte<0.01,则取ρte =0.01ψ=1.1-0.65 ftk/(ρteσsq)且0.2<ψ<1.0另外，由于板的厚度h=80>l/35=63mm，根据规范可不作挠度验算，即认为该板厚已满足挠度要求。
（二）次梁设计根据楼盖的实际使用情况，楼盖的主梁和次梁的可变荷载不考虑从属面积的荷载折减。
（1）荷载设计值板传来永久荷载 4.512X2.2=9.926 KN/m次梁自重0.2X(0.55-0.08)X25X1.2=2.4 KN/m次梁粉刷0.02X(0.55-0.08)X2X17X1.2=0.384 KN/m小计g=12.71 KN/m可变荷载设计值q=8.45x2.2=18.59 KN/m荷载设计总值g+q=31.30N/m（2）计算简图按塑性内力重分布设计。
主梁截面为300mmX850mm，计算跨度为：边跨：l01= l n=7800-100-300/2=7550mm中间跨：l02= l n=7800-300=7500mm因跨度差：（7550-7000）/7000X100%=0.71%<10%，可按等跨连续梁计算。
次梁的计算简图如下：（3）内力计算由教材上的表11-1、11-3可查得弯矩系数和剪力系数，弯矩设计值：M A=-(g+q) l01/24=-31.3X7.552/24=-74.34KN.mM1=(g+q) l01/14=31.3X7.552/14=127.44KN.mM B=-(g+q) l01/11=-31.3X7.552/11=-162.2KN.mM2=M3=(g+q) l02/16=31.3X7.502/16=110.04KN.mM C=-(g+q) l02/14=-31.3X7.502/14=-125.76KN.m剪力设计值：V A=0.50(g+q) l01=0.5X31.3X7.55 =118.16KNV Bl=0.55(g+q) l01=0.55X31.3X7.55 =129.97KNV Br= V C=0.55(g+q) l02=0.55X31.3X7.5 =129.11KN（4）正截面受弯承载力正截面受弯承载力计算时，跨内按T形截面计算，根据教材表4-9，翼缘宽度b f’=l0/3=7500/3=2500mm，b f’=b+s n=200+2000=2200mm，b f’=b+ 12h f’=200+12x80=1160mm，取三者中较小值，则b f’=1160mm。
