ug注塑模具设计流程

ug注塑模具设计实例

以下是一个简单的注塑模具设计实例，模具设计的基本概念和步骤。

设计案例：一个简单的塑料瓶盖模具

1. 确定产品尺寸和形状

产品是一个简单的塑料瓶盖，直径为20mm，高度为3mm。瓶盖表面有纹理，以增加摩擦力，方便开启。

2. 确定模具结构

模具采用典型的双板模结构，由动模板和定模板组成。动模板上设有型腔，定模板上设有浇口和流道。

3. 确定型腔布局

由于瓶盖尺寸较小，可以采用一模一腔的布局。型腔布置在动模板上，浇口和流道布置在定模板上。

4. 设计浇口和流道

浇口和流道的设计需要考虑塑料的填充和流动。本例中，采用点浇口，浇口直径为1mm，流道直径为4mm。

5. 设计推出机构

推出机构用于将成型后的产品从模具中推出。本例中，采用推杆推出，推杆直径为8mm，数量为4个。推杆安装在动模板上，推出时推动瓶盖脱离型腔。

6. 设计冷却系统 冷却系统用于将成型过程中的热量从模具中带走，防止产品变形和开裂。本例中，采用水管冷却，水管直径为4mm，布置在动模板和定模板上。

7. 设计排气系统

排气系统用于将成型过程中的气体从模具中排出，防止气体的积聚和压力的升高。本例中，采用排气槽，排气槽直径为2mm，数量为4个。排气槽布置在定模板上。

8. 设计模具零件加工工艺性

模具零件的加工需要考虑其工艺性。本例中，采用数控加工中心进行加工，材料选择不锈钢。

9. 设计模具装配工艺性

模具装配需要考虑其工艺性。本例中，采用螺钉连接动模板和定模板，并使用定位销进行定位。

以上是一个简单的注塑模具设计实例，希望能帮助您更好地理解模具设计的基本概念和步骤。

UG模具设计入门知识

UG是一款强大的三维CAD软件，被广泛应用于多个领域。其中，UG模具设计功能强大，应用广泛。但对于那些刚刚接触UG模具设计的人来说，可能会面临一些困惑和问题。本文将以UG模具设计入门知识为主题，提供一些有关模具设计的基础知识。

1.UG模具设计的基础

在最初开始UG模具设计之前，了解一些基本的模具构成和概念是非常有必要的。模具通常分为两个主要部分，一部分是模具上半部分，另一部分是模具下半部分。这两个部分通常被称为模具上模和模具下模。

模具定位用于确保上模和下模间的位置对齐。通常情况下，模具定位具有一个针和一个孔。针位于上模中，孔位于下模中。

另外，模具还包括一些附加组件，例如导柱、导套、顶出杆等等。

2.模具设计中的要素

UG模具设计需要考虑到许多因素。其中，模具尺寸、材质、手柄尺寸、进料口位置、流道、底部排水孔等是非常重要的因素。 模具尺寸的设定应该具有足够的强度和承重能力，并且要考虑到上下模的配合间隙，这对于模具的使用寿命非常重要。

材料选择是影响模具使用寿命的关键因素之一。模具通常使用一些强度较高的钢材来制作，以确保模具的耐用性。

手柄尺寸必须考虑到工业设计的人体工程学原理。这能够使模具在使用时更加人性化，易于拿取。如果手柄过小，使用者可能会感到不舒服，而如果手柄过大，则可能会不方便握取。

进料口的位置应该被设置在产品的最佳位置，这会使产品在注入模具时更加均匀，达到最好的注入效果。

流道是为了输送熔融物到模具中而设计的，在模具设计时应该考虑到流道的布置、尺寸以及长度。流道应该被设置在产品的最佳位置，这样可以确保都可以充分注入熔湖。

底部排水孔是为了清洁模具，并确保在注入后，冷却后排出的废料不受影响。根据不同的设计需要，该部分的位置和数量会不同。

3.模具设计中的工具

UG模具设计提供了许多有用的工具和功能来辅助设计师完成模具设计工作。

最重要的工具之一是二维和三维的CAD绘图工具。对于模具设计师来说，这个工具是必不可少的。使用CAD工具，可以轻松准确地绘制复杂的模具零件图，从而确保模具的正确性、准确性、性能和可靠性。 UG还提供了一个功能强大的校验工具，用于检查模具和零件的几何尺寸、分析各种设计变量中的矛盾性，并提供关键的改进建议。

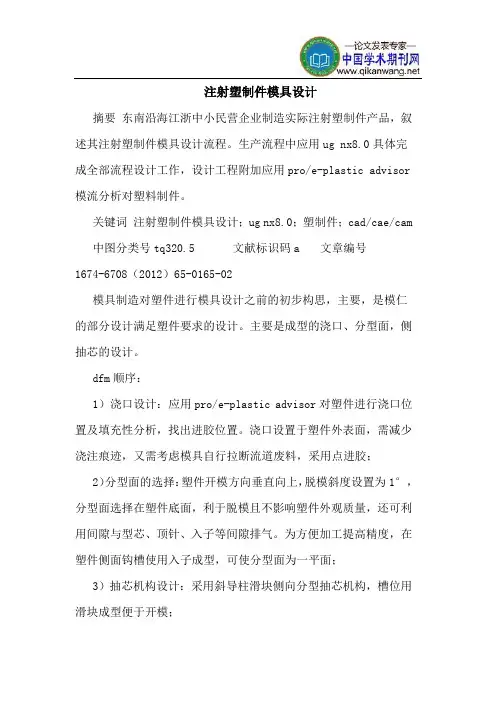

注射塑制件模具设计

摘要 东南沿海江浙中小民营企业制造实际注射塑制件产品，叙述其注射塑制件模具设计流程。生产流程中应用ug nx8.0具体完成全部流程设计工作，设计工程附加应用pro/e-plastic advisor模流分析对塑料制件。

关键词 注射塑制件模具设计；ug nx8.0；塑制件；cad/cae/cam

中图分类号tq320.5 文献标识码a 文章编号

1674-6708（2012）65-0165-02

模具制造对塑件进行模具设计之前的初步构思，主要，是模仁的部分设计满足塑件要求的设计。主要是成型的浇口、分型面，侧抽芯的设计。

dfm顺序：

1）浇口设计：应用pro/e-plastic advisor对塑件进行浇口位置及填充性分析，找出进胶位置。浇口设置于塑件外表面，需减少浇注痕迹，又需考虑模具自行拉断流道废料，采用点进胶；

2）分型面的选择：塑件开模方向垂直向上，脱模斜度设置为1°，分型面选择在塑件底面，利于脱模且不影响塑件外观质量，还可利用间隙与型芯、顶针、入子等间隙排气。为方便加工提高精度，在塑件侧面钩槽使用入子成型，可使分型面为一平面；

3）抽芯机构设计：采用斜导柱滑块侧向分型抽芯机构，槽位用滑块成型便于开模；

4）模仁部分的设计：（1）分型前准备设计过程第一步加载产品和对设计项目初始化。初始化过程中，自动产生模具装配结构，装配结构由构成模具的标准元素组成。将塑件加载进去，设置工作坐标系，选择材料及相应的收缩率；（2）型腔布局根据经验值数据计算模仁的尺寸数据。从塑件的工艺分析得出塑件形状复杂、尺寸小、精度高。为提高生产效率、降低成本、模具简单、降低加工难度，所以应用双腔同模设计方案；（3）补孔分模过程就是做出一个面，然后用此面将模仁分割为型芯和型腔两部分，但这样的面要让ug这个软件识别出来，首先要把面上开放的孔和槽覆盖起来，那些需要覆盖的孔和槽就是需要 修补的地方，因此修补零件是分模以前需要完成的工作。修补包括实体修补和片体修补。在实际操作中，注意总结经验，灵活地运用各种方法，才能更好地完成设计工作。塑件上一共有15个孔和槽是必须要修补的，侧面的钩槽是为了简化分型线而去修补的，不补也是可以分型的。在不断学习软件和尝试各种修补方法的过程中，经过许多次失败和经验的累积，做出了两种可以成功分模的方案。从而完成所有成型零件的设计。

第1章 UG模具设计入门

MoldWizard（注塑模具向导，以下简称MW）是针对注塑模具设计的一个专业解决方案，它具有强大的模具设计功能，用户可以使用它方便地进行模具设计。MW配有常用的模架库与标准件库，方便用户在模具设计过程中选用，而标准件的调用非常简单，只需设置好相关标准件的关键参数，软件便自动将标准件加载到模具装配中，大大地提高了模具设计速度和模具标准化程度。MW NX 4.0还具有强大的电极设计能力，用户可以使用它快速地进行电极设计。简单地说，MW NX 4.0是一个专为注塑模具设计提供专业解决方案的集成于UG NX 4.0的功能模块。

1.1 模具设计的主要工作阶段

使用MW NX 4.0进行模具设计的主要工作阶段如下：

1．模具设计准备阶段

 装载产品模型：加载需要进行模具设计的产品模型，并设置有关的项目单位、文件路径、成型材料及收缩率等。

 设置模具坐标系：在进行模具设计时需要定义模具坐标系，模具坐标系与产品坐标系不一定一致。

 设置产品收缩率：注塑成型时，产品会产生一定量的收缩，为

了补偿这个收缩率，在模具设计时应设置产品收缩率。

 设定模坯尺寸：在MW中，模坯称之为工件，就是分型之前的型芯与型腔部分。

 设置模具布局：对于多腔模或多件模，需要进行模具布局的设计。

2．分型阶段

 修补孔：对模具进行分型前，需先修补模型的靠破位，包括各类孔、槽等特征。

 模型验证（MPV）：验证产品模型的可制模性，识别型腔与型芯区域，并分配未定义区域到指定侧。

 构建分模线：创建产品模型的分型线，为下一步分型面的创建作准备。

 建立分模面：根据分型线创建分型面。

 抽取区域：提取出型芯与型腔区域，为分型作准备。

 建立型芯和型腔：分型——创建出型芯与型腔。

3．加载标准件阶段

 加载标准模架：MW NX 4.0提供了常用的标准模架库，用户可从中选择合适的标准模架。
