绝缘油介电强度测试仪基本原理

Z I J J-Ⅱ绝缘油介电强度全自动测试仪一、简介ZIJJ-Ⅱ型绝缘油介电强度自动测试仪是依据国际IEC－156和国标GB507-86《绝缘油介电强度测定法》的要求，同广大使用者的反馈意见，在HCJ－9101的基础上，开发的全自动化仪器。

本仪器选用单片机为主导，先设定后开机测试的方法，全部过程由微机自动运行控制，操作简单，方便适用。

二、用途与特点本仪器适合测试各种绝缘油介电强度。

其主要性能特点：1.本仪器设有自动检测功能，如开机自动进入复位状态执行调压器回零。

２.采用了微型TPU－A面板式打印机，自动打印输出。

３.根据用户需求可改变测试次数、搅拌静置时间、声控光控提醒连续打印与非打印。

４.本仪器采用全自动磁振子搅拌，消除油样的不均匀和气泡。

三、技术规格１.工作电源：AC220V ±10%、50HZ ±5%２.测量范围：AC 0－80KV３.限定电流：5mA４.测量精度：1%５.调压速度：2KV/S±10%６.预定设置：次数1－9搅拌时间 0－1分39秒静置时间 0－10分39秒７.使用条件：环境温度0℃－35℃相对湿度≤75%８. 油杯间隙：2.5mm(油杯塞尺直径)９. 体积: 415×315×315mm3１０. 重量：28kg四、面板说明图一面板示意图（１）电源开关（２）电源插座（３）高压舱（４）安全开关（５）安全接地（６）Ａ保险（７）显示屏（８）设置盘（９）指示灯（１０）键盘（１１）打印机五、操作步骤1. 输入电源连接安全接地，插入220V交流电源，检测电源正确无误。

2. 取油样2.１将油杯两电极间距调整在 2.5mm ；逆时针旋下油杯轴杆一端的塞尺棒，将另一端电极调整在偏中位置，将锁住此轴杆的螺钉旋紧，取塞尺棒于两电极间靠紧两电极，锁住螺钉取出塞尺，顺时针旋于原轴杆内，如图二。

图二高压舱内布置图（１）高压舱（２）高压柱（３）轴杆（４）电极（５）塞尺（６）油杯（７）轴杆固定螺丝（８）磁振子2.２将油杯处理干净，置干净的磁振子于油杯内，注满准备好的油样，取下高压罩置油杯于高压舱两高压柱间，平稳放置盖上高压罩压好安全开关。

GD5360B绝缘油介电强度测试仪使用说明书宝应高电电力设备厂GD5360B绝缘油介电强度测试仪使用说明一、产品概述GD5360B绝缘油介电强度测试仪是油浸高压电器设备油质电气性能常规试验之一，根据电力部修订的《电力系数油质试验方法》中TS—27—1—78的规定，我们研制了绝缘油介电强度测试仪，该产品为干式铝合金外壳具有重量轻、携带方便、适用于电力系数及用户在现场使用，本产品与同类产品相比，具有操作简便、效率高、测量准确等优点、是试验人员理想的测试仪器。

二、技术性能1、电源电压：220V/50Hz2、设备容量：0.5KV A3、输入电压：200V/50Hz4、输出试验电压：0 —60KV 或0—80KV5、电压表指示误差：±5%6、升压速度：2KV/秒±20%7、燃弧时间：不大于20ms三、绝缘油电气强度参数四、使用步骤1、将油杯电极调好并放，油在放进仪器内，罩上玻璃盖。

2、将电源线插上，打开电源开关，此时电源指示灯亮，仪器已经开始工作。

3、当零位指示灯亮时，按下启动按钮，高压指示灯亮，同时仪器按2KV/S速度均速自动升压，观察仪表指示状况。

4、油击穿后，继电器动作，高压断开，仪表显示的电压即是油击穿电压。

5、按下“停止、复位”按钮，仪表显示的电压消失，同电机反转回“零”位，到零位时，零位指示灯，同时电机自动停止。

6、待油静止5—10分钟后，重复上述工作，连续3—6次，得以综合平均值，此时换算的数据即是绝缘油的电气强度值。

五、注意事项1、该控制箱外壳是铝合金，工作前一定将接地线接牢，以免发生意外。

2、该产品为干式，在干燥的地方，相对温度不大于80%。

3、试油变压器的高压尾和外壳必须有可靠的接地。

六、配套产品1、电源线壹根2、油杯壹只宝应高电电力设备厂电话：0514—88779136。

HDIIJ-80KV绝缘油介电强度测试仪操作手册武汉华顶电力设备有限公司目录前言———————————————————————3概述———————————————————————4仪器特点——————————————————————4技术指标——————————————————————4使用条件——————————————————————5面板说明——————————————————————5操作步骤图解————————————————————7注意事项——————————————————————12简易故障排除————————————————————13油杯的清洗—————————————————————14仪器成套性—————————————————————14售后服务——————————————————————15前言尊敬的用户：感谢您选择了HDIIJ-80KV绝缘油介电强度测试仪！为方便您尽早尽快地熟练操作本仪器，我们特随机配备了内容详实的操作手册，从中您可以获取有关产品介绍、使用方法、仪器性能以及安全注意事项等诸多方面的信息。

在第一次使用仪器之前，请务必仔细阅读本操作手册，并按本手册对仪器进行操作和维护，这会有助于您更好的使用该产品，并且可以延长该仪器的使用寿命。

在编写本手册时，虽然我们本着科学和严谨的态度进行了工作，并认为本手册中所提供的信息是正确和可靠的。

然而，智者千虑必有一失，本手册也难免会有错误和疏漏之处。

如果您发现了手册中的错误，请务必于百忙之中抽时间，尽快设法告知我们，并烦请监督我们迅速改正错误！本公司全体职员将不胜感激！本公司保留对仪器使用功能进行改进的权力，如发现仪器在使用过程中其功能与操作手册介绍的不一致，请以仪器的实际功能为准。

我们希望本仪器能使您的工作变得轻松、愉快，愿您在繁忙的工作之中体会到办公自动化的轻松而美好的感觉！当您对本公司仪器感到满意时，请向您的朋友推荐！当您对本仪器有宝贵意见和建议时，请您一定要与我们联系，本公司定竭尽全力给您一个满意的答复。

FS2820变压器绝缘油介电强度测试仪1、产品简介：变压器绝缘油介电强度测试仪是用于绝缘油等液体绝缘介质的介质损耗角及体积电阻率测试的一体化结构的高精密仪器。

内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。

其中加热部分采用了当前最为先进的高频感应加热方式，该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点。

变压器绝缘油介电强度测试仪交流试验电源采用AC-DC-AC转换方式，有效避免市电电压及频率波动对介损测试准确性影响，即便是发电机发电，该仪器也能正确运行。

内部标准电容器为SF6充气三极式电容，该电容的介损及电容量不受环境温度、湿度等影响，保证仪器长时间使用后仍然精度一致。

变压器绝缘油介电强度测试仪内部采用全数字技术，全部智能自动化测量，多种模式测式，配备了大屏幕（320×240）触控式显示器，全中文菜单，每一步骤都有中文提示，测试结果可以打印输出，操作人员不需专业培训就能熟练使用。

警告：本公司提醒用户，该设备有高压输出，如果使用不当可能危及人身安全！绝缘油介电强度测试仪是依据国际IEC-156各国标GB507-86《绝缘油介电强度测定法》的要求，同广大使用者的反馈意见，在HCJ-9201的基础上，开发的全自动化仪器。

本仪器选用单片机为主导，先设定后开机测试的方法，全部过程由微机自动运行控制，操作简单，方便适用。

2、产品特性：◆设有自动检测功能，如开机自动进入复位状态执行调压器回零。

◆采用了微型TPU—A面板式打印机，自动打印输出。

◆可根据用户需求设定测试次数、搅拌静置时间、声控光控提醒、连续打印与非打印。

◆采用全自动磁振子搅拌，消除油样的不均匀和气泡。

3、技术参数☆输入电压：AC 220V±10% 50±0.5Hz ☆输出电压：1000V-2200V☆容量：50V A☆输出电流：25mA☆温控感应炉：最大功率500W☆温度控制范围：<100°C☆温度测量误差：<0.5°C☆控温误差：±1°C☆控温时间：温室到900☆升压速率：2kV/s±10%°C小于20min ☆测量范围：tgδ无限制☆C x 15PF- 300PF R x 10M-10T☆精度：tgδ：±（读数x1.0%+0.020%）☆C x：±（读数x1.0%+0.5PF）☆Rx:读数x1.0%☆相对介电常数：εr自动计算☆体积电阻率：ρ自动计算。

目录一、概述 (1)二、特点 (1)三、技术指标 (2)四、面板示意图1 (2)五、按键分布及功能说明 (2)六、工作原理 (3)七、操作说明 (3)八、其他说明 (6)九、产品装箱清单 (7)一、概述YTC3602绝缘油介电强度测试仪是在传统试油机的基础上，结合了电子产品策略和控制的优势而开发的新产品，一起结构简单紧凑，操作使用方便，抗干扰性能强，是新一代绝缘油击穿电压和介电强度测量的理想产品。

二、特点2.1本仪器提供了如下三套测量程序：a.符合国家标准GB/T507-2019规定的程序；b.符合电力行业标准DL429.9-91规定的程序；c.可以由用户设置工作参数的程序。

本仪器能够保护用户的设置，用户不必每次开机都要输入自己的设置。

2.2 大屏幕汉字液晶显示，操作使用一目了然。

2.3具有硬件电路保护和软件控制的双重保护功能，确保发生击穿后快速可靠的截断高压试验电压。

2.4完善的自检功能保证每次升压都从调压器的零位开始。

2.5试验结束一次性显示每次升压时的击穿电压，平均击穿电压和介电强度。

2.6配置微型打印机，方便保存测试结果。

三、技术指标3.1输出电压范围：YTC3602型0V～60KV、0V～80KV3.2测量误差：±1%3.3击穿电压显示分辨率：0.01KV3.4升压速度：2000V/s±200V/s和3000V/s±300V/s可选择3.5预定设置：次数1－9搅拌时间 0－1分39秒静置时间 0－10分39秒3.6工作电源：AC220V±22V，50Hz±2.5Hz功率：300VA3.7油杯间隙：2.5mm(紫铜电极)3.8适用环境：温度0℃～35℃，相对湿度≤75%3.9体积：450㎜×320㎜×360㎜3.10重量：22kg四、面板示意图1：图1中各标号所指的功能单元的名称如表1：1 高压电极 4 油箱7 液晶显示器10 电源插座2 油杯 5 接地端子8 小键盘11 对比度调节旋钮3 平板电极 6 微型打印机9 电源开关五、按键分布及功能说明按键分布如图2所示。

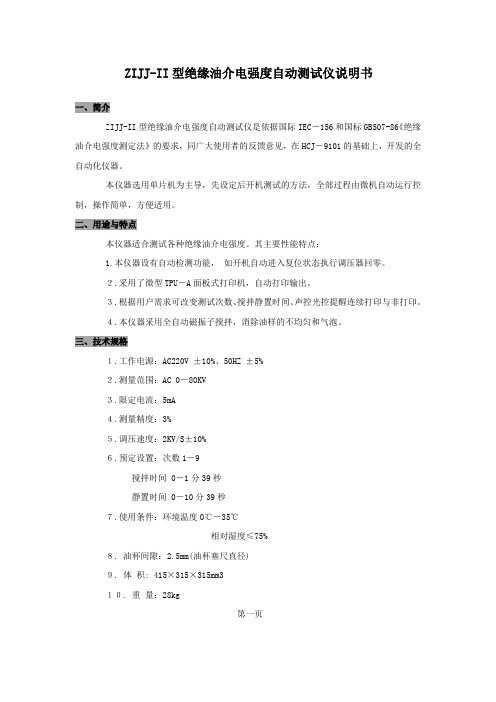

ZIJJ-II型绝缘油介电强度自动测试仪说明书一、简介ZIJJ-II型绝缘油介电强度自动测试仪是依据国际IEC－156和国标GB507-86《绝缘油介电强度测定法》的要求，同广大使用者的反馈意见，在HCJ－9101的基础上，开发的全自动化仪器。

本仪器选用单片机为主导，先设定后开机测试的方法，全部过程由微机自动运行控制，操作简单，方便适用。

二、用途与特点本仪器适合测试各种绝缘油介电强度。

其主要性能特点：1.本仪器设有自动检测功能，如开机自动进入复位状态执行调压器回零。

２.采用了微型TPU－A面板式打印机，自动打印输出。

３.根据用户需求可改变测试次数、搅拌静置时间、声控光控提醒连续打印与非打印。

４.本仪器采用全自动磁振子搅拌，消除油样的不均匀和气泡。

三、技术规格１.工作电源：AC220V ±10%、50HZ ±5%２.测量范围：AC 0－80KV３.限定电流：5mA４.测量精度：3%５.调压速度：2KV/S±10%６.预定设置：次数1－9搅拌时间 0－1分39秒静置时间 0－10分39秒７.使用条件：环境温度0℃－35℃相对湿度≤75%８. 油杯间隙：2.5mm(油杯塞尺直径)９. 体积: 415×315×315mm3１０. 重量：28kg第一页四、面板说明图一面板示意图（１）电源开关（２）电源插座（３）高压舱（４）安全开关（５）安全接地（６）Ａ保险（７）显示屏（８）设置盘（９）指示灯（１０）键盘（１１）打印机五、操作步骤1. 输入电源连接安全接地，插入220V交流电源，检测电源正确无误。

2. 取油样2.１将油杯两电极间距调整在2.5mm ；逆时针旋下油杯轴杆一端的塞尺棒，将另一端电极调整在偏中位置，将锁住此轴杆的螺钉旋紧，取塞尺棒于两电极间靠紧两电极，锁住螺钉取出塞尺，顺时针旋于原轴杆内，如图二。

第二页图二高压舱内布置图（１）高压舱（２）高压柱（３）轴杆（４）电极（５）塞尺（６）油杯（７）轴杆固定螺丝（８）磁振子2.２将油杯处理干净，置干净的磁振子于油杯内，注满准备好的油样，取下高压罩置油杯于高压舱两高压柱间，平稳放置盖上高压罩压好安全开关。

绝缘油介质测试仪工作原理工作原理：1．仪器内部功能构造框图图三仪器内部功能构造框图二、介损测量原理图图四、介损测量原理图3．工作原理A．加热仪器采用高频感应炉加热，启动加热后，温控CPU发出加热命令，同时收集油杯内部温度传感器的温度值，加热采用变功率控制和PWM控制二者相结合的控制方式。

在油样温度较低时，用大功率加热方式，这有利于缩短油样加热时间；待温度升至接近预设温度时，采用较小功率PWM加热方式，这样有利于油样加热均匀。

高频感应炉加热避免了发烧块加热不均匀的现象。

B．控温在实测温度接近预设温度时，温控CPU采用小功率PWM方式加热，采样温度值经PID运算，分析出最佳PWM控制占空比，使温度严格控制在预设温度误差范围之内。

C．介损测量实验电压同时加在仪器内部标准电容器及油杯加压极上，测量电路对这两路信号进行PGA等控制后对两通道信号进行同步AD采样，将数字信号送DSP（数字信号处置器），DSP对其进行滤波、FFT 等运算后计算出tgδ、C x 、ε等参数，送主控CPU。

D．体积电阻率测量直流高压实验电压加在油杯加压极上，通过测试回路，产生一微弱电流信号，该微弱电流信号经测量电路放大后送进AD采样，将数字信号送DSP（数字信号处置器），DSP对其信号进行处置，计算出Rx、ρ等参数，送主控CPU。

4．名词解释t gδ: 油样介质损耗角正切值；Cx ：油样油杯的电容值；εr ：相对介电常数，它是按照电容值换算而取得的；上述三参数所用的实验源为交流电压源Rx ：油样的绝缘电阻；ρ：油样的体积电阻率，它是按照绝缘电阻换算而取得的；上述二参数所用的实验源为直流电压源。

第３０卷第１１期２　０　１　２年１　１月水　电　能　源　科　学Ｗａｔｅｒ　Ｒｅｓｏｕｒｃｅｓ　ａｎｄ　ＰｏｗｅｒＶｏｌ．３０Ｎｏ．１１Ｎｏｖ．２　０　１　２文章编号：１０００－７７０９（２０１２）１１－０１９４－０４基于主动击穿的绝缘油介电强度测试仪校验系统江　均１，王兰芳２，程旭东１（１．四川省电力公司泸州电业局，四川泸州６４６０００；２．武汉市华英电力科技有限公司，湖北武汉４３００１４）摘要：针对在稳定校验模式下对绝缘油介电强度测试仪进行校验和检查存在不准确的问题，设计了一种基于主动击穿的绝缘油介电强度测试仪校验系统，该校验系统可为被检测的绝缘油介电强度测试仪在指定的高电压点构造真实的击穿环境。

实际应用结果表明，该系统更能准确、客观地反映绝缘油介电强度测试仪的误差和性能。

关键词：绝缘油；介电强度；测试仪；主动击穿；校验系统；检测中图分类号：ＴＭ９３文献标志码：Ｂ收稿日期：２０１２－０６－１８，修回日期：２０１２－０８－１７作者简介：江均（１９８１－），男，工程师，研究方向为电力系统通信自动化、继电保护，Ｅ－ｍａｉｌ：ｓｃｊｉａｎｇｊｕｎ＠１２６．ｃｏｍ 绝缘油为电力系统中最常见的绝缘材料之一，被污染的绝缘油若不能被及时发现和处理将会导致灾难性的后果。

绝缘油介电强度测试仪是用于检查绝缘油绝缘性能最常用的工具，因此绝缘油介电强度测试仪测试结果准确与否对电力设备的安全运行至关重要［１～３］。

为了保证绝缘油介电强度测试仪的准确可靠，使用该仪器的运行检修单位需每年将仪器送至第三方检测实验室进行校验和检查。

由于绝缘油自身的击穿电压具有很大的离散性，无法使用标准油样对绝缘油介电强度测试仪进行校验，因此目前我国的电力试验研究院和各省的计量科学研究院等第三方检测实验室在校验和检查绝缘油介电强度测试仪时，普遍采用稳态校验的工作模式。

然而在稳态校验模式（非击穿模式）下存在获得的数据和真实击穿瞬间数据有误差、未考虑击穿放电干扰对测量的影响及忽略了波形畸变对测试结果的影响等问题。

绝缘检测仪工作原理
绝缘检测仪是一种专门用于检测电气设备或电气线路绝缘状况的仪器。

其工作原理主要基于电气绝缘材料的电阻特性。

当电气设备或线路正常工作时，其绝缘材料中的电流非常微小，可近似认为为零。

然而，当绝缘材料存在缺陷、损坏或潮湿等问题时，电流就会通过绝缘材料流动，从而破坏了设备或线路的绝缘性能。

绝缘检测仪通过应用一定电压或电流，将其施加在待测的设备或线路上。

通过测量在施加电压或电流条件下所得到的绝缘材料电阻值，可以判断绝缘的好坏。

如果绝缘材料的电阻值足够高，接近无穷大，那么就可以说明绝缘状况良好。

相反，如果电阻值较低，甚至接近零，则说明绝缘材料存在缺陷或故障。

绝缘检测仪通常还会提供不同的测试模式，比如直流电压测试和交流电压测试。

直流电压测试可以检测到高电压条件下绝缘材料的稳定性，而交流电压测试则可以检测到频繁变化的电压条件下的绝缘情况。

总之，绝缘检测仪的工作原理是通过施加电压或电流，测量绝缘材料的电阻值来判断绝缘状况的好坏。

这种方法可以快速、准确地评估设备或线路的绝缘性能，从而提前发现潜在的故障或安全隐患。

绝缘油介电强度测试的原理绝缘油介电强度测试的原理基于电压与电场强度之间的关系。

根据电场强度的定义，电场强度E是电场力F对电荷q的作用：E=F/q。

在绝缘油介电强度测试中，电压是已知的，可以通过电离的方法使绝缘油中的电荷电离，从而产生电场力。

1.交流电耐受测试：交流电耐受测试是通过施加交流电压，在一定频率下进行的测试。

测试时，绝缘油置于两个电极之间，电极与绝缘油之间形成电场。

当施加的电压大于绝缘油的耐受电压时，绝缘油中会发生电击穿，从而引起测试设备的中断，同时也可以测量到电击穿时的电流。

根据油的特性，施加在绝缘油上的电压可以通过一定的电流值计算得出，该电压被称为油的击穿电压。

击穿电压就是绝缘油的介电强度。

通过测试分析绝缘油的击穿电压，可以评估绝缘油在实际工作条件下的绝缘能力。

2.直流电耐受测试：直流电耐受测试是通过施加直流电压，在一定时间内进行的测试。

该测试方法主要用于评估绝缘油的持续耐压能力。

测试时，绝缘油置于两个电极之间，电极与绝缘油之间形成电场。

施加的直流电压随时间逐渐增加，直到达到预定的测试时间或直到绝缘油发生击穿。

直流电耐受测试时，测试设备会记录施加在绝缘油上的电压和测试时间。

通过观察击穿电压和测试时间的变化情况，可以评估绝缘油的持续耐压能力。

需要注意的是，绝缘油介电强度测试时需要严格遵循相关的测试标准和操作规程。

测试时应保证测试设备和测试样品之间的安全性，并确保测试结果的精确性和可靠性。

测试时还需要考虑因素，如温度、湿度、油样的纯净度等，以提高测试的准确性和可重复性。
