110kV变电站电气监理实施细则(变电) docx模板：110kV变电站电气监理实施细则(变电)1. 引言1.1 目的该文档的目的是制定110kV变电站电气监理的实施细则，旨在规范电气监理工作的流程、步骤和要求，确保变电站电气设备的质量和安全。
1.2 适用范围本文档适用于110kV变电站的电气监理工作。
2. 监理组织与人员2.1 监理组织设置2.1.1 监理组织人员的职责和权限2.1.2 监理组织的独立性2.1.3 监理组织与其他参与方的合作与协调3. 监理工作准备3.1 监理文件的编制与审批3.1.1 监理计划的编制3.1.2 监理书的编制与下达3.1.3 监理方案的编制与审核3.2 监理工作人员的培训与资质考核3.3 监理工具和设备的准备与检验4. 监理工作流程4.1 设计阶段的监理工作流程4.1.1 设计文件的审查与评审4.1.2 设计变更的控制与管理4.2 施工阶段的监理工作流程4.2.1 施工方案及施工组织设计的审查与评审4.2.2 施工现场的巡视与监督4.3 调试阶段的监理工作流程4.3.1 调试方案的审查与评审4.3.2 调试过程的监督与记录4.4 运行阶段的监理工作流程4.4.1 运行控制与管理4.4.2 运行记录与报告5. 监理工作的文件与记录5.1 监理报告的编制与提交5.2 监理记录的保存与管理6. 监理工作的质量控制6.1 监理工作的质量目标与要求6.2 监理工作的质量控制措施6.3 监理工作的质量评估与改进7. 监理工作的安全控制7.1 监理工作的安全目标与要求7.2 监理工作的安全控制措施7.3 监理工作的事故应急与处理8. 附录8.1 附件清单8.2 监理文件样本附件：1. 监理计划2. 监理书3. 监理方案4. 设计文件审查记录5. 设计变更控制记录6. 施工方案审查记录7. 施工现场巡视记录8. 调试方案审查记录9. 调试过程监督记录10. 运行记录11. 监理报告法律名词及注释：1. 电力法：指中国中华人民共和国电力法相关法律规定。
110kV变电所工程（电气安装部分）施工监理细则编写：审批：监理有限责任公司2023年6月30日1．监理工作目的：1．1工期：2023年04月01日至2023年06月25日。
1．2质量目的：优良级且达标投产。
1．3安全目的：不发生安全事故。
2．监理工作范围：本工程设计范围内电气安装工程的安装、调试全过程的监理工作，负责该工程的质量、进度、安全、投资的控制。
3．监理工作依据3．1监理协议3．2工程承包协议3．3设计文献：正式施工图及说明3．4施工图交底会审文献，设计变更告知单，工程联络单，协调会议纪要及其它有关协商条款等。
3．5国家及电力部颁发的现行设计技术规程、施工验收规范、质量验评标准和其他有关技术管理规定。
3．6上级机关颁发的有关政策和规定。
3．7电网建设公司及电力局有关单位对工程所发的文献。
3．8本工程监理规划。
4．监理单位与有关单位的关系。
4．1与业主的关系。
4．1．1业主与监理公司是委托和被委托的关系。
项目监理应按监理协议中明确授予监理单位的职权范围行使职责。
4．1．2业主项目负责人，要向现场监理人员，提供办公、住宿、通信和生活、工作方便。
4．1．3现场监理工作人员，应定期以监理月报和工作会议形式，向业主项目负责人报告工作情况。
4．1．4业主项目负责人，除应给监理提供一套完整施工图及相应的设备技术资料外，应及时全面的把工程有关情况告知现场监理人员知道。
如：4．1．4．1设备订货、到货期及协议。
4．1．4．2电缆等主材及其他材料订货、到货。
4．1．4．3设备供货单位调试人员进入现场时间。
4．1．4．4业主及上级有关单位对该工程有关会议、指示及规定。
4．1．4．5有关本工程项目的其他信息。
4．1．4．6现场监理人员应积极参与本工程有关活动，积极向业主代表提出有益的建议和意见。
4．2监理与施工单位的关系。
4．2．1监理公司与施工单位是属于监理被监理关系。
施工单位必须按受监理单位的监督和检查。

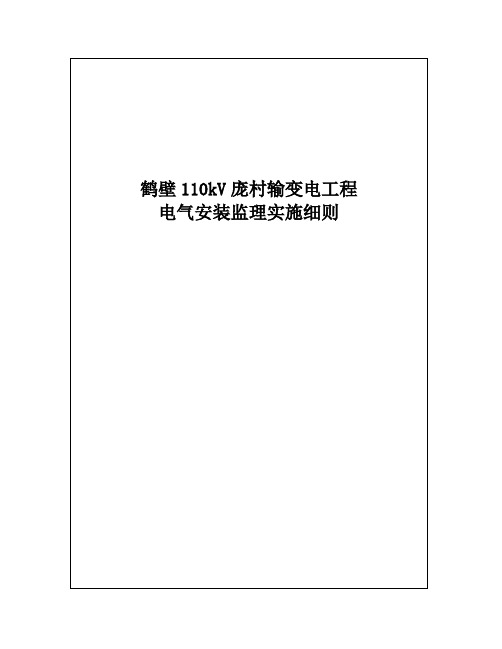

鹤壁110kV庞村输变电工程电气安装监理实施细则目次1 工程概况及特点 (1)1.1 工程概况 (1)2 编制依据 (1)3 监理目标 (2)3.1 质量控制目标 (2)3.2 进度控制目标 (2)3.3 造价控制目标 (3)4 监理工作流程及重点工作 (3)4.1 质量控制流程及重点工作 (3)4.2 进度控制重点工作 (7)4.3 造价控制重点工作 (7)5 监理工作内容、措施及方法 (8)5.1 作业人员控制 (8)5.2 材料、设备控制 (8)5.3 施工机具和检测、计量器具的控制 (9)5.4 作业方案（措施）的控制 (9)5.5 作业过程控制 (10)5.6 作业环境控制 (11)6 质量通病防治控制措施 (11)7 质量控制标准及验评、验收 (20)1工程概况及特点1.1工程概况1.1.1规模：主变容量：远期规划3×50兆伏安，本期规模1×50兆伏安；电压等级选用110／10kV；出线规模：110kV出线最终4回，本期1回；10kV出线最终30回，本期10回；110kV配电装置：最终4回，单母线分段接线；本期1回，单母线接线。
10kV配电装置：最终30回，单母线三分段接线。
本期10回，单母线接线。
10kV无功补偿：最终每台主变配置1组4.8Mvar和1组3.6Mvar电容器组，本期1台主变配置1组4.8Mvar和1组3.6Mvar电容器组。
接地消弧变：本期1#主变10kV侧配置一套10kV消弧线圈接地变成套装置，接地变容量630kVA，站用变容量100kVA，消弧线圈容量500kVA。
对端间隔：220kV衡山变扩建110kV出线间隔1个。
2 编制依据2.1鹤壁110千伏庞村输变电工程监理规划。
2.2 GB50319-2000《建设工程监理规范》2.3 DL/T5434-2009《电力建设监理规范》。
2.4 国家、地方及电力行业现行的有关质量的法规、条例以及施工验收规程、规范、验评标准（详细罗列，注明版本号）。
电气安装工程监理实施细则范文第一章总则第一条目的和依据为了确保电气安装工程的质量，规范工程的施工过程，保证施工的安全，满足工程的需求，制定本细则。
第二条适用范围本细则适用于对电气安装工程进行监理的过程和内容。
第三条监理人员的职责1. 监理人员应具备相应的资质和经验，并能熟练掌握电气工程的规范和标准。
2. 监理人员应在工程各个阶段进行现场巡视和检查，并记录相关情况。
3. 监理人员应及时发现和处理工程中出现的问题，并提出合理的解决方案。
4. 监理人员应与施工方保持良好的沟通和协调，共同解决工程中的问题。
5. 监理人员应对工程进行定期检查，确保施工过程的合理性和质量的可控性。
第四条监理的程序1. 监理的程序分为前期准备、施工过程监理和竣工验收等阶段。
2. 前期准备阶段包括研究施工方案、评审施工图纸和材料清单等。
3. 施工过程监理阶段包括现场巡视、施工质量检查和问题处理等。
4. 竣工验收阶段包括对工程的最终验收和整改意见的提出。
第五条监理的内容1. 监理的内容包括工程施工方案的评审、施工现场的巡视和检查、施工质量的控制、问题的处理和工程的竣工验收等。
2. 工程施工方案的评审应考虑施工的合理性和安全性，并在现场会议上进行讨论和确定。
3. 施工现场的巡视和检查应涉及施工人员的资质和安全意识、施工设备的状态和维护、材料的质量和验收等方面。
4. 施工质量的控制应包括对基础设施的检查、电线电缆的敷设和连接、电气设备的安装和调试等。
5. 问题的处理应及时跟进，并记录整改的过程和结果。
6. 工程的竣工验收应包括对工程的总体评估和验收报告的撰写。
第六条监理记录的要求1. 监理记录应详细记录现场巡视和检查的情况，包括时间、地点、人员、问题的发生和处理等。
2. 监理记录应包括文字描述和照片、视频等附件，以便于后期查阅和分析。
3. 监理记录应进行归档管理，并在竣工验收后进行整理和汇总。
第二章施工过程监理第七条施工现场的巡视和检查1. 施工现场的巡视和检查应由监理人员进行，包括定期巡视和临时检查。

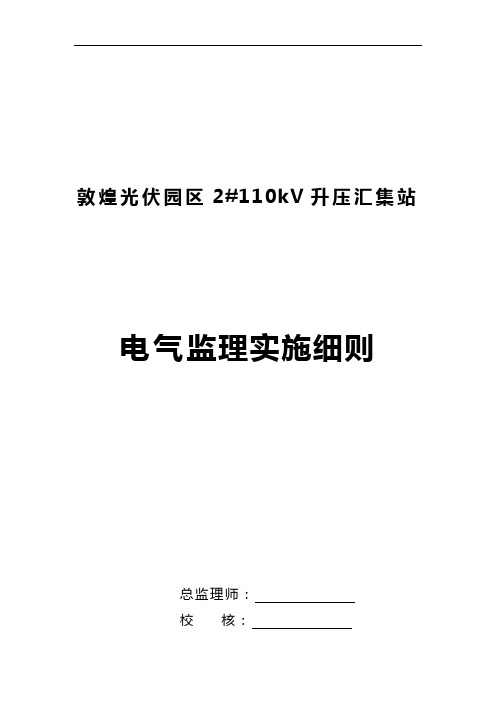

敦煌光伏园区2#110kV升压汇集站电气监理实施细则总监理师：校核：编写：风电场110kV升压站电气监理实施细则总监理师：校核：编写：1工程概况1.1工程名称：新疆能源（集团）烟墩七B风电场110KV升压站工程1.2工程地点：位于哈密市东南约70km，骆驼圈子西侧约10km的戈壁滩上，场址东侧距连霍高速（G30国道）约10km;1.3、建设、设计、施工、监理单位建设单位：新疆能源（集团）哈密清洁能源有限责任公司设计单位：新疆电力设计院监理单位：新疆昆仑工程监理有限责任公司土建施工单位：电气安装单位：1.4、工程规模本工程建设规模：主变最终规模2×63MV A，本期2×63MV A；110KV出线：最终2回，本期1回；35KV出线：最终12回，本期5回；35KV消弧线圈：本期2×2200KV A；10KV动态无功补偿装置：最终2×8MVar，本期2×8MVar。
10KV所用变：最终2台，本期2台。
对端110KV鸣山变电站扩建1个110KV 出线间隔，将现有110KV母线扩建一个间隔位置。
变电站按照终期规模进行布置。
送电线路工程包括工地运输、造价人才网土石方工程、基础工程、杆塔工程、架线工程、、OPGW光缆的敷设和接线等。
合同工程的计划开工、完工时间为：2014年8月26日开工，2015年06月30日完工。
2编制依据（1）监理规划（2）《电力建设工程监理规范》（DL/T5434-2009）（3）设计文件及有关技术资料（4）批准的施工组织设计（5）《电力工业技术管理法规(试行)》(80)电技字第26号（6）《电力建设施工及验收规范》SDJ69-87（7）《电力建设安全工作规程》DL/50092-1992（8）《电业安全工作评定标准》（9）《电气装置安装工程接地装置施工及验收规范》 B50169-92 （10）《电网工程建设标识和安全文明施工规范手册》（11）《交流电气装置的过电压保护和绝缘配合接地》DL/T620-1997（12）《交流电气装置的接地》 DL/T621-1997 （13）项目法人与监理、承包商、设备厂家签订的相关合同和技术协议；（14）其它电力建设施工质量验收及评定规程（DL/T 5210.1—2005）有关现行的规范、标准、国网、省公司有关行业标准及措施等。
110kV***变电站电气旁站监理方案简介：电气设备布置:本站采用室内开关楼重叠布置,开关楼-1.5米(地下层)米为电缆夹层，1.5米(一层)为35KV配电装置室、接地变室、110kV GIS 室，7.5米（二层）为继保室、通信室、预留电容器室。
主变压器紧靠开关楼，2台主变一列式户内布置，用防火墙分隔。
关键字：110kV，***，变电站，电气旁站，监理方案一、工程概况1.1 工程名称:地铁1号线续建工程110kV***变电站工程1.2 工程规模:（1）主变压器最终规模2X31.5MVA变压器，本期一次建成。
（2）110KV户内GIS间隔2个，本期一次建成；110kV采用线路变压器组接线，主变110kV中性点经隔离开关接地，可选择直接接地或不接地运行方式。
（3）35KV出线最终规模2X6回，本期一次建成。
（4）预留35kV电容器/滤波装置安装位置两组。
1.3 电气设备布置本站采用室内开关楼重叠布置,开关楼-1.5米(地下层)米为电缆夹层，1.5米(一层)为35KV配电装置室、接地变室、110kV GIS室，7.5米（二层）为继保室、通信室、预留电容器室。
主变压器紧靠开关楼，2台主变一列式户内布置，用防火墙分隔。
1.4工程建设地点：***市***区***1.5参建单位：建设单位：***市地铁公司设计单位：***供电规划设计院有限公司施工单位：广东省电力***工程局监理单位：***市***电力工程监理有限公司质监单位：***市质量监督站二、编制依据1、本工程设计文件；2、本工程监理细则；3、业主与承建供货等单位签订的相关合同及文件（设计、施工、安装、调试、设备制造等单位）4、国家及行业颁发的现行施工及验收规范、质量评验标准、设计技术规程、规范等；5、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收范》GB50148-926、《电气装置安装工程电气设备交接试验标准》GB50150－917、《电气装置安装工程质量检验及评定规程》DL/T5161.1～5161.178、《防止电力生产重大事故的二十五项重点要求》国家电力公司9、设备安装作业技术措施及设备厂家资料等。
目录1、工程概况2、专业工程特点3、监理工作依据4、监理工作流程5、监理控制要点及目标值6、监理的主要方法和措施6.1 质量控制6.1.1事前控制6.1.2事中控制6.1.3事后控制6.2投资控制6.3进度控制6.4安全控制6.5合同管理6.6信息管理6.7 组织协调7、附件1工程概况本项目位于，新建迁移线路路径长3.21千米，架空段采用钢管杆与角钢塔混合架设（新建杆塔24基，其中钢管杆22基，角钢塔2基），老线路拆除长2.8千米，拆除角钢塔12基。
建设单位：设计单位：监理单位：施工单位：开竣工时间：2022年11月15日--2023年4月30日合同造价：万元2监理工作依据3.1公司与建设单位签定的监理合同及协议，承包单位与建设单位签定的施工承包合同及协议。
3.2合同专用条件中议定的部门规章或工程所在地的地方法规。
3.3国家现行的法律、法规、条例和建设监理的有关规定和管理条例。
3.4国家、地方和行业制定的规程、规范和质量评定标准。
3.4.1 各专业共性相关的标准规范包括但不限于：3.4.1.1《南方电网110KV~500KV送变电工程质量检验及评定标准》3.4.1.2供货厂家的技术文件和试验报告。
3.4.1.3《电力建设安全工作规程》DL/T5009.2-2004。
3.4.1.4《110～500kV架空电力线路工程施工质量及评定规程》DL/T168-2002。
3.4.1.5《110～500kV架空送电线路工程施工及验收》GB50233-2005。
3.4.1.6《混凝土结构工程施工质量验收规范》GB5024-20023.4.1.7线路工程电气专业相关的标准规范包括但不限于以下文件：3.5设计单位提供的施工设计图纸和有关技术文件。
3.6设备制造厂提供的设备图纸和有关技术文件。
3.7施工过程中形成的文件。
包括但不限于：设计变更通知单、施工图会审交底文件、技术核定单、工程联系单、工程会议纪要及有关工程技术商定实施条款等。
变电站工程监理细则一、工程概况（一)工程名称: 变电站工程（二）工程地点:（三）工程规模：主变压器：KVA，本期kV进出线回（四）工程总投资：万元(五）计划工期: 月(六）建设单位：（七)设计单位：（八）施工单位：土建施工单位：电气安装单位：二、编制依据（一）已批准的监理规划；（二)施工单位报送已批准的本工程施工组织设计；（三）与专业工程相关的规范和标准：1.《建筑工程施工质量验收统一标准》（GB50300—2001）2。
《建筑基础工程施工质量验收规范》（GB50202-2002）3.《砌体工程施工质量验收规范》（GB50203-2002）4。
《建筑电气工程施工质量验收规范》（GB—50303-2002)5.《混凝土结构工程施工及验收规范》（GB50204—02）6.《变电所设计防火规范》(GB50229-2006）7。
《电气装置安装工程接地装置施工及验收规范》（GB50169-2006）8。
《电气装置安装工程高压电器施工及验收规范》（GBJ147-90）9。
《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GBJ148-90）10.《电气装置安装工程母线装置施工及验收规范》（GBJ149-90)11。
《电气装置安装工程电缆线路施工及验收规范》（GB50168-2006)12.《电气装置安装工程盘、柜及二次回路接线施工及验收规范》（GB50171—92）13。
《电气装置安装工程蓄电池施工及验收规范》（GB50172—92）14。
《电气装置安装工程电气设备交接试验标准》(GB50150-2006)（四)设计文件和技术资料等。
三、监理范围和目标（一)监理范围：建筑部分：设备基础、构架、主控室和厂房、电缆沟、给排水等。
电气部分：电气一次设备、二次设备、直流系统、远动及站内自动化装置的安装及调试、防雷接地等.(二）监理目标:1。
质量控制目标:按照国家或行业的质量检验评定标准，合格率达到100％,优良率达到合同约定要求。
110kV送电线路工程监理实施细则一、引言随着我国经济的快速进展和城市化进程的加快，电力需求也日益加添，特高压和超高压输电线路等重点工程建设规模扩大。
而随着技术的不断进步，电力工程监理在工程建设中的作用不断提升。
本文将结合实际情况，就110kV送电线路工程监理实施细则进行探讨。
二、工程范围本工程监理范围包括110kV送电线路防护架、变电站、联络线、紧要塔位施工等。
监理应进行现场巡察、检查工程文件及监理资料，对工程进行质量掌控、进度掌控、安全掌控等。
三、工程过程1. 施工准备阶段在施工准备阶段，监理应审核承包方提交的施工组织设计、施工方案等文件，并对其是否符合要求进行评审。
相关文件应包括施工工艺、工作程序、安全防护措施、进场事宜、施工机具和人员、材料、施工计划等。
同时，监理应当要求承包方做好工程派工和现场环境准备，确保施工现场安全乾净。
2. 施工管理阶段（1）质量掌控在施工期内，监理应进行现场巡察，检查紧要工序施工质量及施工工艺。
此外，监理还应监督施工现场材料的购买、出入库及使用情况。
若存在施工过程中存在的质量问题，监理应适时提出整改看法，确保工程质量符合规范要求。
（2）进度掌控监理应对施工进度进行跟踪，在跟踪过程中，发觉进度存在耽搁的问题，应适时与承包方进行沟通，并实行相应措施适时解决，确保施工进度不受影响。
（3）安全掌控在施工场地，监理应督促承包方实行相应的接地、防雷措施，避开由于天气等因素造成的安全事故。
3. 工程竣工验收阶段在工程竣工验收阶段，监理应独立开展工程质量验收，按规定程序审核施工图、竣工图，查验施工材料、工程技术资料齐全、符合要求，以便后期进行安全使用。
四、工程验收标准工程验收应符合国家相关法律法规和监理协议规定的质量标准、技术标准和验收标准。
验收标准一般应包括下列方面：混凝土试块抗压强度、地基沉降、土壤质量、钢筋锚固度、钢塔垂度和位置偏差、绝缘子串垂直度、架荷与地下桩强度等。
五、总结随着电力建设工业的进展，监理在其中的作用也变得越来越紧要。
110kV变电站工程电气监理工作内容措施及方法1.1 作业人员控制1.1.1明确监理部组成人员职责（1）总监理工程师应履行以下职责：①确定项目监理机构人员的分工和岗位职责；②主持编写项目监理规划、审批项目监理实施细则，并负责管理项目监理③机构的日常工作；④审查分包单位的资质，并提出审查意见；⑤检查和监督监理人员的工作，根据工程项目的进展情况可进行监理人员⑥调配，对不称职的监理人员应调换其工作；⑦主持监理工作会议，签发项目监理机构的文件和指令；⑧审定承包单位提交的开工报告、施工组织设计、技术方案、进度计划；⑨审核签署承包单位的申请、支付证书和竣工结算；⑩审查和处理工程变更；○11主持或参与工程质量事故的调查；○12调解建设单位与承包单位的合同争议、处理索赔、审批工程延期；○13组织编写并签发监理月报、监理工作阶段报告、专题报告和项目监理工作总结；○14审核签认分部工程和单位工程的质量检验评定资料，审查承包单位的竣工申请，组织监理人员对待验收的工程项目进行质量检查，参与工程项目的竣工验收；○15主持整理工程项目的监理资料。
(2)专业监理工程职责：①负责编制本专业的监理实施细则；②负责本专业监理工作的具体实施；③组织、指导、检查和监督本专业监理员的工作，当人员需要调整时，向总监理工程师提出建议；④审查承包单位提交的涉及本专业的计划、方案、申请、变更，并向总监理工程师提出报告；⑤负责本专业分项工程验收及隐蔽工程验收；⑥定期向总监理工程师提交本专业监理工作实施情况报告，对重大问题及时向总监理工程师汇报和请示；⑦根据本专业监理工作实施情况做好监理日记；⑧负责本专业监理资料的收集、汇总及整理，参与编写监理月报；⑨核查进场材料、设备、构配件的原始凭证、检测报告等质量证明文件及其质量情况，根据实际情况认为有必要时对进场材料、设备、构配件进行平行检验，合格时予以签认；⑩负责本专业的工程计量工作，审核工程计量的数据和原始凭证。
110kV变电站新建工程电气安装工程监理实施细则黑龙江电力建设监理有限责任公司黑龙江电力建设监理有限责任公司昂昂溪220kV变电站新建工程监理规划110kV输变电工程项目监理部二○一○年四月审批页批准：日期：年月日审核：日期：年月日编制：日期：年月日目录1 工程概况 (2)2 监理工作范围 (3)3 监理工作目标 (3)5 项目监理部组织机构（图1－1） (5)6 监理内容 (6)7 监理工作方法及措施总述 (8)8 母线安装（管形母线、软母线）及一次设备连线（引下线）安装监理项目及方法 (12)9 主变压器安装工程监理方法 (15)10 SF6断路器安装工程监理方法 (19)11 其他一次设备安装及调试工程控制方法 (21)12 二次设备安装及调试工程监理方法 (24)昊华化工有限公司110kV变电站新建工程电气安装工程监理实施细则1 工程概况1.1工程名称：昊华化工有限公司110kV变电站新建工程1.2工程概述1.2.1所区概况全户内式，所有配电装置皆放置于综合楼内。
根据系统规划及电气专业的布置，综合楼一层设有主变压器室、35kV屋内配电装置室、10kV屋内配电装置室、电容器室；二层设有110kV屋内配电装置室、二次设备室、办公室、务品备件室。
单台主变容量为50兆伏安，采用三卷变；双回路型号SSZ11－M－50000/110。
两台所用变，变压器型号为SC10－315/10。
110kV设备选用室内三相共箱式六氟化硫封闭组合电器（GIS）。
无功补偿装置两套。
110kV出线4回、35kV出线3回、10kV出线20回。
1.2.2送电线路工程线路名称：110kV昊华甲乙线，总长度10.06km，双回路架设，使用铁塔46基。
2 监理工作范围国火电【1999】677号文所对应监理服务范围，即四控制、两管理、一协调。
2.1服务具体内容2.1.1服务项目：昊华化工有限公司110kV变电站新建工程建设、附属工程建设、大件设备的运输、110kV线路、变电所通讯设备安装、进所道路、给排水等。
2.1.2服务期限从施工图设计开始至保修期结束2.1.3服务范围：设计图纸会检、施工、安装、调试、竣工验收及启动投运、资料归档整理、工程移交、达标投产、自检、预检验、创国网优质工程检查及评定、质量保修、工程监理总结等全过程建设监理工作，以及协调工程建设各有关单位间的工作关系。
3 监理工作目标3.1质量目标：变电工程质量满足国家及行业施工验收规范、质量验收标准及质量检验评定标准要求。
达到“输变电工程达标投产”工程；争创优质工程的质量目标”。
同时电气安装工程：分项工程合格率100％，单位工程优良率100％；争创优质工程；不发生重大施工质量事故。
3.2安全目标：杜绝人身死亡事故和重伤事故，不发生重大施工机械设备损坏事故，不发生重大火灾事故，不发生负主要责任的重大交通事故，不发生环境污染事故和重大（坍）塌事故，不发生因工程建设而造成的电网意外停电或电网解裂事故。
4、监理工作依据4.1《中华人民共和国建筑法》4.2《中华人民共和国安全法》4.3《建设工程质量管理条例》（国务院279号令）4.4《建设工程安全生产管理条例》（国务院393号令）4.5《建设工程监理规范》（GB50319-2000）4.6《国家电力公司输变电工程达标投产考核评定标准【2000年版】》4.7《昊华化工有限公司110kV变电站新建工程监理规划》4.9《昊华化工有限公司110kV变电站新建工程施工组织设计（电气篇）》4.10项目法人与设计单位、承包商、供应商签订的工程建设合同4.11昊华化工有限公司110kV变电站新建工程电气工程批准设计文件，政府批准的建设文件4.13国家电力公司《安全生产工作规定》4.14《电业安全工作规程》发电厂和变电所电气部分4.15制造商提供的产品说明书4.16《建筑钢结构焊接规程》（GB50204-95）4.17《高压绝缘子瓷件技术条件》（GB772-87）4.18《电气装置安装工程高压电器施工及验收规范》（GBJ147-90）4.19《电气装置安装工程电力变压器浸油电抗器及电容器施工及验收规范》（GBJ148-90）4.20《电气装置安装工程母线装置施工及验收规范》（GBJ149-90）4.21《电气装置安装工程电缆线路施工及验收规范》（GB50168-92）4.22《电气装置安装工程接地装置施工及验收规范》（GB50171-92）4.23《电气装置安装工程盘、柜及二次回路结线施工及验收规范》（GB50168-90）4.24《电气装置安装工程蓄电池施工及验收规范》（GB50172-92）4.25《电气装置安装工程35KV及以下架空电力线路施工及验收规范》（GB50173-92）4.26《电气装置安装工程电气设备交接试验标准》（GB50150-92）5 项目监理部组织机构（图1－1）5.1监理组织机构框图5.2 各监理人员岗位职责（见监理规划）6 监理内容6.1设计方面6.1.1根据相关合同催交施工图阶段设计文件6.1.2组织、参加施工图会审，并形成会审结论。
6.1.3组织、参加施工图交底6.1.4核查设计变更、签署监理意见并上报业主6.1.5负责管理设计资料（发放、修改、回收等）。
6.1.6负责组织审核竣工图6.1.7审核承包商对设计的意见和建议，组织设计单位和承包商进行研究，并报送业主。
6.1.8根据施工单位要求安排设计工地代表进驻现场。
6.2施工准备阶段6.2.1审核电气工程施工和施工管理总体规划，主要：●工程目标和目标分解●“四控制、两管理、一协调”具体措施6.2.2审查承包商提交的施工组织，施工管理和施工技术文件，主要包括施工组织设计、施工技术方案、二级网络计划、质量保证体系手册，安全文明施工保证体系及有关支持性文件。
6.2.3审查承包商选择的分包商，及分包管理程序文件并认可。
6.2.4审查承包商编制的“施工质量检验项目划分表”是否符合要求。
6.3.5核对承包商的单位工程开工（包括后续工序开工）条件，审查并批准开工报告。
6.3.6参加并检查专业人员和特殊工种持证上岗情况和上岗前的培训情况。
6.3.7审查用于本工程的仪表，机具的状况，检验报告和标识。
6.3施工阶段：6.3.1组织召开每周的施工协调会。
6.3.2检查分项、分部、关健工序和隐蔽工程的质量，做好旁站、签证工作。
6.3.3检查施工材料、构件的采购、储存、保管、搬运、领用等管理制度及其执行情况。
6.3.4参加主要设备（材料）的现场开箱检查。
6.3.5组织分部、分项工程中间验收。
6.3.6监督承包商执行、调整、控制二级网络计划。
审查具体施工进度计划，掌握施工进度确保工程按计划完成。
6.3.7审查承包商的工程结算书（进度款），签署付款意见。
6.3.8检查施工记录的正确性并签证。
6.3.9对不符合项目进行跟踪检查，按程序管理，按性质处理。
6.3.12监督检查承包商“安全规程”的贯彻执行情况，督促检查承包商制定的防止坠落和触电事故的安全措施，并监督实施。
6.3.13监督检查现场文明施工情况。
6.4竣工验收阶段6.4.1整理竣工资料，建立监理文档，并分别移交给业主和运行单位。
6.4.2审查施工承包商提出的“申请竣工验收报告”。
6.4.3审查施工承包商移交的全体工程资料和施工记录的内容是否正确和完整。
6.4.4组织竣工预验收，督促缺陷消除，提出质量评估报告。
6.4.5参加竣工验收，监督消缺并验收。
6.4.6参加启动试运行。
7 监理工作方法及措施总述7.1 质量控制方法及措施7.1.1施工准备阶段的质量控制（1）设备、施工材料的控制与检查验收：对施工中所使用的设备应组织各单位进行开箱检验。
对施工单位采购的设备，在采购前组织设计、运行单位参加评审或招标。
对影响施工质量的材料，在进场前进行检查、验收，需送检的材料由监理工程师见证取样送到已选定的实验室进行检验（如焊条、镀锌件、螺栓、耐压绝缘件等）。
（2）审核电气施工组织设计和重要工序施工技术措施（方案），及审核施工作业指导书。
要求施工单位在开工前1周前应报送施工组织设计和重要工序施工技术措施及施工作业指导书，应由专业监理工程师认真审核并提出修改意见，批准后应监督施工单位严格执行。
（3）审查作业人员的资质和施工机具，对特种施工人员必须进行严格的审验，保证施工安全和质量。
对施工安全、质量将产生影响的施工机具应检查其合格证、周期检验文件和目前的使用状态。
（4）工程开工前，监理工程师应审验相关土建工程的验收数据，对有疑问的部分，应提出重新检验；对电气安装工程有影响的部分，应要求施工单位提出处理措施，报监理审批，处理完成后再进行电气施工。
7.1.2 施工过程中的质量控制（1）按施工技术措施中的计算公式，核对施工中的控制数据，并在施工过程中检查重要数据的落实，形成记录为验收提供依据。
（2）监督施工单位严格按批准的施工程序和施工工艺进行施工，并在各工序完成后检查施工结果，形成记录为验收提供依据。
（3）施工中需要进行试验的项目，监理工程师应进行见证。
（4）施工中对机构部件需要调整时，监理工程师应进行检验；对调整后即进行隐蔽的项目，应按隐蔽工程验收程序检查，并形成检验记录。
（5）对已确定为关键工序的施工，监理工程师应进行旁站监理。
（6）监理工程师应对各种回路接线的正确性进行检查，对有疑义的部分提出监理意见。
（7）监理工程师应做好成品及设备材料保护的检查，并纠正不合理的方法。
7.1.3 施工验收阶段的质量控制（1）核对各分项工程过程数据（资料）是否符合厂家的技术要求，与系统调试人员校核系统接线的正确性。
（2）检查施工资料是否完善，并提出监理意见。
（3）根据施工图计算和测量安装数据，填写验收记录，为工程预验收做好基础。
（4）组织各相关单位进行单位工程的预验收，包括运行、土建施工负责人、电气施工负责人，督促缺陷消除，提出质量评估报告。
（5）参加系统整机调试和试运行，并提出监理意见。
7.2 安全、文明施工的控制方法及措施7.2.1施工准备安全控制（1）安全监理工程师配合专业监理人员审查特种施工人员的资质，主要审查登高作业人员、焊工、氩弧焊工、液压工、起重人员、电工、电气试验人员等资质。
（2）认真审查施工承包商提交的特殊施工安全措施是否齐全、合理和有效，并提出监理意见。
检查或参加各单位工程的安全技术交底。
（3）加强带电施工（试验）的控制，严格审核该部分施工的安全技术措施和工器具是否合格。
7.2.2 施工过程安全控制（1）安全监理工程师应督促施工承包商落实安全责任、安全教育和安全检查等制度，检查其安全保证体系是否真正发挥作用。
同时进行日常安全监察工作。
（2）专业监理工程师应对高空作业、起重作业、带电作业等施工现场进行安全检查，发现违章现场应签发“整改通知单”责令限期整改，发现存在重大安全隐患现场时，签发“工程暂停令”并责令限期整改，并检查合格后批复“工程复工令”，将结果立卷存档。
