CABLE开关柜电力电缆配线作业指导书REV2

二次配线作业指导书1 范围适用于开关设备装配的接线作业基本事项，特殊作业要按图样或明细表的指示进行。

2 配线一般注意事项2.1 性能事项2.1.1 使用配线图指定的电线、端子。

2.1.2 对具有电流线圈性能的直流元件进行主回路配线时，在该元件旁不得进行类似线圈的环状配线。

2.1.3 仪表用配线：为防止仪表出现误差须按指定长度配线。

2.1.4 交流主回路配线如果接近箱、罩、框架（磁性材料）等时，因其漏泄磁束，要防止在箱、罩、框架上产生涡流而发热。

如发热则要求改进设计方案。

2.1.5 各端子要确实进行紧固。

2.2 技能事项2.2.1 配线的路径（引绕方法）要注意以下事项：a）在不影响外观的情况下，要走最短距离；b）为保护电线包皮，应避开构造物（箱、框）的锐角部位，或是用橡胶带等进行保护；c）避开电弧发生部位；d）避开发热部位。

2.2.2 配线在产品的管理上要注意以下几点：a）内藏的元件可以检查和拆下；b）不得影响内藏元件的动作；c）为了使目的地一目了然，同一方向的线尽可能汇总在一起；d）在可动部位旁边配线（或敷设电缆时），要固定行线，不得接触、卡住可动部分；e）试验完后，对调整位置待定的端子配线，应在最初切线时留有适当裕度，调整位置决定后再切断整理；f）从其它部位配线到产品控制箱时（交货后现场安装配线），为使配线方便，要留有可以安装配线架的充分空间。

2.2.3 配线保护要注意事项a）配线束的重要部分要固定，避免因振动、摇摆而损伤，固定件要装在不安装元件的箱体（结构物）侧面；b）电线穿过结构物或是接触结构物的地方，为避免电线包皮损伤要用保护材料保护电线；c）电线弯曲半径为其外径的2倍以上；d）原则上，主回路电线（高压）和控制回路电线不放在同一束内。

3 配线的处理方法3.1 配线方式种类配线方式有捆扎配线、线槽配线(见图1)等方式。

3.2 捆扎配线方式3.2.1 电线捆扎方法同一方向系统的电线汇总为一束，用结扎材料尼龙扎带捆扎。

电缆线路安装作业指导书一、作业前准备1.1 现场勘查在进行电缆线路安装前，需要对直线离线落地式电缆、中间接头的位置和类型、施工工艺、隧道龙门架、电缆槽等施工环境进行现场勘查，这样可以有针对性地制定出详细的施工方案并查找到一些潜在的施工隐患，以确保电缆线路安装施工的顺利进行。

1.2 材料备齐作业前需要核对电缆、接头、密封胶带、绝缘缆套、根数、型号、长度、规格等材料，以免在施工过程中发现材料不足或材料规格不符合要求，导致施工无法继续或者产生不必要的浪费。

1.3 菜单制定根据实际现场情况、施工工序、施工人员数量等情况，制定出详细的施工菜单，以确保施工的有序进行，并降低施工风险。

二、安装施工过程2.1 剥皮将电缆上皮料剥出10cm长度，用刀嘴对着电缆上边缘进行放线，保持直线，同时避免切割内部绝缘。

2.2 清洁用吸尘器或清洁布等工具，将电缆端面、接头和电缆附着物表面进行清洁，不要使用含有有机溶剂的清洁剂。

2.3 标记为了避免施工过程中的混淆和错误，需要在电缆端面和连接头上分别按照规定的方法进行标记，没标记的电缆一定要记好标准，以免交叉。

2.4 加热密封插头和电缆需分别加热5-7分钟至高温，然后将插头装配到套管上，并将增压接头、密封胶带和绝缘套按照规定的方法组合安装。

2.5 冷却固定好接头和电缆后，要让其自然冷却至无热源为止。

三、安全注意事项3.1 确保电源开关处于关闭状态在进行电缆线路安装时，必须确保电源开关处于关闭状态，防止因误操作或错误操作导致的电缆短路、火灾、爆炸等危险事件的发生。

3.2 确保安全电压在进行电缆线路安装时，必须要遵循相关规定，确保电压符合施工安全标准，防止产生电击或其它安全事故。

3.3 防止触电在进行电缆线路安装时，必须严格遵循施工规范和安全操作规程，穿着合适的防护装备，确保操作人员不会接触到带电设备或电流，以防止触电事故的发生。

3.4 处理施工废料在进行电缆线路安装时，必须妥善管理和处置施工废料，防止施工过程中产生的废料对环境造成污染。

配线作业指导书1目的规范配线人员在日常工作中的行为，保证人体健康，减少作业活动对环境造成的污染和资源浪费，控制配线过程中的危险源和安全隐患，促进全员环境保护与安全意识的提高。

2适用范围从事配线作业的操作人员。

3本岗位一般环境因素/危险源3.1一般环境因素3.1.1固体废弃物排放、噪声排放。

3.2—般危险源321临时走线不规范；3.2.2电动工具漏电；3.2.3手动工具使用操作失误。

4本岗位重大环境因素/危险源5环境/安全防护用品、装置及设施工作服、绝缘鞋、绝缘手套和灭火器等。

6应急措施在配线作业中要按配线作业要点进行，若发生事故，应急处理措施如下：6.1触电事故：关闭电源，观察伤者情况，根据情况进行救治或者送医院；若伤者已经休克，应拨打“ 120”急救电话，并对伤者进行人工呼吸，若伤者心跳停止，应进行心脏复苏急救。

6.2其它伤害：配线作业一般情况下的其它伤害是工具或者电器件掉落砸伤，或者是搬运箱体过程中碰伤。

此时，首先察看伤者，流血过多时应简单止血，根据伤者情况送医院或者拨打“ 120”急救电话。

6.3发生火灾时，按照防火应急预案处理。

6.4及时向部门领导和生产部报告。

7作业要点7.1装配规程部分7.1.1对照图纸领取电器件，确保其型号相符合，每个电器件安装前要详细阅读相应的安装使用说明书。

7.1.2在剥离每一根导线端头的绝缘层时，不应使导线受到损伤。

7.1.3导线的截面积、颜色必须严格根据图纸的要求选取。

不同的导线截面积，采用相应规格的压接端头，导线规格必须要与压接端头的规格相符。

7.1.4压接端头经专用工具压接后应保持完整，不应有破损现象。

7.1.5用捆扎带时，线束不能过紧，防止将线皮划伤。

7.1.6线带束紧后，多余的带尾部分应剪掉，剪断处应朝向操作者不易碰到的地方，以免划伤手部。

7.1.7禁用尖嘴钳、断线钳等其它非管状端头压接工具压接管状端头。

7.1.8拧紧端子上螺钉的过程中应用手扶持导线，以避免接线座脚承受扭矩变形。

电线电缆施工作业指导书1. 引言电线电缆施工是建筑、工业和通信领域中非常重要的一项工作。

本指导书旨在提供详细的步骤和要求，以确保电线电缆施工作业的安全性和质量。

2. 施工前准备2.1 工程设计：在施工前，必须仔细审查和理解工程设计图纸，并与设计师进行沟通，确保理解设计要求。

2.2 材料准备：根据设计要求，准备好所需的电线电缆材料，包括导线、电缆、接头、绝缘材料等。

2.3 工具准备：准备适当的工具，如钳子、剥线器、电缆切割器、绝缘剥离器等。

3. 施工步骤3.1 安全措施：在施工前，必须确保工作区域的安全，包括使用适当的个人防护装备，如安全帽、手套和护目镜等。

3.2 线路布置：根据设计要求，在施工区域内进行线路布置，确保线路的合理性和美观性。

3.3 线缆敷设：根据设计要求，将电线电缆敷设在预定的位置，注意避开其他管道和设备，确保线缆的安全和可靠性。

3.4 接线和连接：根据设计要求，使用正确的接线方法和连接器，将电线电缆连接到终端设备或配电箱中。

3.5 绝缘处理：根据设计要求，对电线电缆的绝缘部分进行处理，确保绝缘性能符合要求。

3.6 测试和调试：在施工完成后，进行必要的测试和调试，确保电线电缆的正常工作。

4. 质量控制4.1 材料检查：在施工前，对所使用的电线电缆材料进行检查，确保其质量符合要求。

4.2 工艺控制：在施工过程中，严格按照设计要求和操作规程进行操作，确保施工质量。

4.3 检测和验收：在施工完成后，进行必要的检测和验收，确保电线电缆的安全和可靠性。

5. 安全注意事项5.1 施工区域安全：在施工前，确保施工区域的安全，避免发生意外事故。

5.2 电气安全：在进行电线电缆施工作业时，必须遵守相关的电气安全规定，确保施工人员的人身安全。

5.3 防火安全：在施工过程中，必须注意防火安全，避免引发火灾事故。

6. 结论电线电缆施工作业是一项重要的工作，要求施工人员具备丰富的经验和专业知识。

本指导书提供了详细的步骤和要求，以确保施工的安全性和质量。

开关柜安装标准化作业指导书批准审核编制江阴市华明电力发展集团有限公司二〇一四年十一月1．标准化作业流程图开关柜安装标准化作业流程图1、准备阶段确定作业任务停电申请报批(如需停电)编制标准化作业指导书填写工作票并签发(如需填写)2、作业阶段班前会：学习本作业指导书准备工器具、安装材料履行工作许可手续进入工作现场，交待危险点及签名现场工器具、材料摆放开始作业并履行工作监护制度，中间验收3、结束阶段作业完毕，进行验收履行工作终结手续进行技术资料整理班后会：总结本次作业经验2．适用范围本作业指导书适用于开关柜安装调试工作。

3．编制依据3.1《电气装置安装工程盘、柜及二次回路接线施工及验收规范》（GB50171-92）3.2《电气装置安装工程质量检验及验评规范DL/T5161.1～5161.17-2002》3.3电力设计院设计电气图纸3.4《国家电网公司电力安全工作规程(变电站和发电厂电气部分)(试行)》(国家电网安监[2005]83号) 3.5《电力建设安全工作规程（变电所部分）》DL5009.3-19973.6《国家电网公司安全生产规程规定》(国家电网总[2003]407号)3.7《电力建设安全健康环境评价标准》（国家电网工[2004]488号）3.8《国家建设部工程建设标准强制化条文(电力工程部分)》(2006年版)3.9《国家电网公司输变电工程施工危险点辨识及预控措施（试行）》（国家电网基建安[2005]50号）4．作业前应做的准备工作及条件4.1准备工作安排√序号内容1确定作业班组及工作负责人2工器具、备品备件及材料准备3设备作业人员分工详见人员分工表4技术交底标准人员充足开工前一次性准备完毕作业人员分工明确作业人员对交底内容清楚责任人备注4.2作业人员要求√序号内容1检查工作人员精神饱满，无妨碍工作病症2检查工作人员安全上岗证齐全3检查特殊工种人员证书齐全有效4检查工作人员着装符合规定，个人安全用品齐全4.3人员分工项目负责人：技术负责人：质检员：起重负责人：试验负责人：安全员：责任人备注√序号12345678910作业项目施工负责人开关柜外观检查开关柜的运输和就位开关柜安装开关柜柜体拼接开关柜柜体固定母线安装连接电力电缆与控制电缆的连接开关柜的接地铜排连接验收资料移交作业人员5．安装流程图开工土建基础交接安装前检查设备开箱检查开关柜安装调整安装结束前检查验收整改竣工6．作业程序及作业标准6.1开工√序号123内容工作负责人到现场交代安全措施工作负责人带领工作班成员，交代安全措施并在危险点分析及安全措施上签名按照工具、材料及布置图布置现场6.2施工电源使用√序号内容1规定电源及配电箱位置2接取电源注意事项3对导线的要求标准电源容量满足要求并具有漏电保护器，电源箱及导线位置合理。

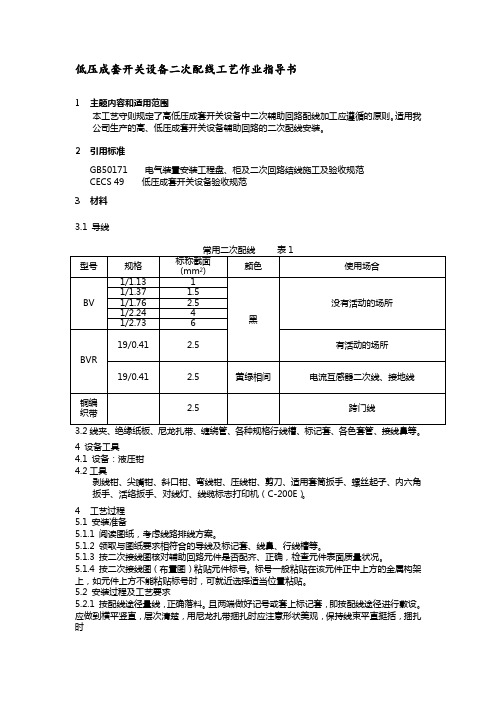

低压成套开关设备二次配线工艺作业指导书
1主题内容和适用范围
本工艺守则规定了高低压成套开关设备中二次辅助回路配线加工应遵循的原则。

适用我公司生产的高、低压成套开关设备辅助回路的二次配线安装。

2引用标准
GB50171 电气装置安装工程盘、柜及二次回路结线施工及验收规范
CECS 49 低压成套开关设备验收规范
3材料
3.1 导线
4 设备工具
4.1 设备：液压钳
4.2工具
剥线钳、尖嘴钳、斜口钳、弯线钳、压线钳、剪刀、适用套筒扳手、螺丝起子、内六角扳手、活络扳手、对线灯、线缆标志打印机（C-200E）。

4工艺过程
5.1 安装准备
5.1.1 阅读图纸，考虑线路排线方案。

5.1.2 领取与图纸要求相符合的导线及标记套、线鼻、行线槽等。

5.1.3 按二次接线图核对辅助回路元件是否配齐、正确，检查元件表面质量状况。

5.1.4 按二次接线图（布置图）粘贴元件标号。

标号一般粘贴在该元件正中上方的金属构架上，如元件上方不能粘贴标号时，可就近选择适当位置粘贴。

5.2 安装过程及工艺要求
5.2.1 按配线途径量线，正确落料。

且两端做好记号或套上标记套，即按配线途径进行敷设。

应做到横平竖直，层次清楚，用尼龙扎带捆扎时应注意形状美观，保持线束平直挺括，捆扎时。

电气控制柜元件安装配线作业指导书1000字电气控制柜是机械、化工、冶金、建筑、交通、水利等领域中的重要设备之一，用来完成工业、建筑、生活中的电气控制及监测任务。

电气控制柜中的元件包括开关、保护装置、继电器、计量仪表、信号灯、按钮等。

其中，元件的安装配线作业是电气控制柜制作的重要环节之一。

本文将详细介绍电气控制柜元件安装配线作业的流程和注意事项。

一、安装前的准备工作安装前必须进行安全检查，检查设备是否完好，停用设备上的电源，确保作业过程中的安全性。

同时需要获取安装材料清单、维修手册、技术图纸和操作规程等资料，对于一些特殊元件需要对应的接线图和调试方法，以方便进行安装配线作业。

二、元件安装在控制箱内按照图纸要求安装元件。

应按照规定安装元件支架、固定底板等部件，以保证元件的安全性和准确度。

安装元件时要注意元件的位置、方向、数量和规格，避免漏装、错装、倒装等错误。

同时应保证元件之间的间隔和布局是合理的，操作时易于掌握和操作。

机柜内元件的电缆应被分类拼接整齐，不得错乱。

三、配线作业1. 电缆选择：根据设计要求和现场实际情况，选择适当规格和材质的电缆线。

2. 接线端子的选择和使用：根据元件的规格，确定所需的接线端子类型，包括插座端子、弹簧间隔端子、贴片端子等。

使用端子时，应正确选择材质、规格和使用方法，注意接线时不得造成损坏。

3. 接线方法：先按照图纸要求连接线夹和元件，然后将电缆的单芯线通过端子，将电线的绝缘外皮去除，根据颜色和编号进行插入和拼接。

注意插入方向、位置及列策等细节。

4. 测试和调试：电气控制柜元件安装配线作业完成后，需要进行测试和调试工作。

在确认没有问题后，才能通电启动。

在进行调试的过程中，需要注意对保护装置的设置、电源电压值设置、工作状态等情况进行检查和调整。

四、安全注意事项1. 接线前应关闭电源，断开电缆，避免触电造成人员伤害。

2. 接线时需要严格按照图纸操作，避免安装配线工作出现错误。

配电柜作业指导书
（-）适用范围
本操作规程适用于场站高低压配电柜作业。

（二）危险因素
人员触电、机械伤害。

（三）作业名称
高低压电柜操作。

（四）操作关键控制点
上下游电源断电、悬挂警示标牌、了解现场环境及设备情况。

（五）主要的人员、工具材料准备及安全防护设施配置
必须有专业资格证书、两人以上、电工服、绝缘靴、绝缘手套、绝缘电工工具。

（六）作业气候、环境要求
雷雨、大风、大雾、风雪等恶劣天气严禁作业。

（七）作业程序
（八）安全注意事项和应急措施
8.1登高作业应正确佩戴保险带、安全帽;
8.2电源停电，悬挂警示标牌、了解现场环境及设备情况；
8. 3必须有专业资格证书、两人以上、电工服、绝缘靴、绝缘手套、绝缘电工工具；
8. 4维修完毕清点工具，打扫现场；
8.5需要校验的电工工具，按要求定期校验，保证在有效期内使用；
8. 6维修完毕拆除维修接地线；
8. 7高压设备有一定的安全距离，严禁进入危险区域。

（九）作业记录、总结
做好维修记录，维修时间、更换设备型号，故障原因。

电线电缆施工作业指导书一、引言电线电缆施工是建筑工程中不可或缺的一部分，负责电力传输和信息传输的重要环节。

为了确保电线电缆施工的安全和质量，制定本指导书旨在提供详细的施工作业指导，确保施工人员能够正确、高效地进行电线电缆施工作业。

二、施工前准备1. 确定施工区域：根据工程设计图纸，确定施工区域，并进行必要的标记和隔离措施，确保施工区域安全。

2. 检查材料和设备：检查电线电缆材料和施工设备的质量和数量，确保符合工程要求，并做好记录。

3. 安全措施：制定并实施安全措施，包括施工现场的防火、防爆、防雷等措施，确保施工人员的人身安全。

4. 组织施工人员：确定施工人员的数量和职责，进行必要的培训和技能考核，确保施工人员具备相应的技术能力。

三、施工步骤1. 线路敷设a. 清理施工区域：清理施工区域的杂物，确保施工区域干净整洁。

b. 预埋管道安装：根据设计要求，进行预埋管道的安装，确保管道的质量和位置符合要求。

c. 电缆敷设：根据设计要求，进行电缆的敷设，注意电缆的弯曲半径和敷设方式，避免损坏电缆。

d. 固定和保护：根据设计要求，进行电缆的固定和保护，包括使用托架、槽道等设施，确保电缆的安全和稳定。

2. 接地和绝缘a. 接地：根据设计要求，进行电线电缆的接地，确保接地系统的可靠性和安全性。

b. 绝缘：根据设计要求，对电线电缆进行绝缘处理，确保电线电缆的绝缘性能符合要求。

3. 连接和接头a. 连接：根据设计要求，进行电线电缆的连接，确保连接的可靠性和稳定性。

b. 接头：根据设计要求，进行电线电缆的接头处理，确保接头的质量和可靠性。

4. 测试和调试a. 测试：对电线电缆进行必要的测试，包括电阻测试、绝缘测试等，确保电线电缆的质量和性能符合要求。

b. 调试：根据测试结果，对电线电缆进行必要的调试和修复，确保电线电缆的正常运行。

5. 完工验收a. 验收标准：根据工程设计要求和相关标准，制定电线电缆施工的验收标准。

b. 验收程序：按照验收标准，进行电线电缆施工的验收程序，包括检查施工记录、测试结果等。

开关柜二次行线作业指导书[版本1/修改0]1. 目的为规范开关柜二次行线作业方法，使操作者有据可依，使操作过程规范，减少操作失误，特编制本文件。

2. 范围本行线作业指导书适用于户内高、低压开关柜(以下简称设备)的二次行线。

3. 职责生产部门二次行线作业人员负责按照此指导书要求进行二次行线作业，质检部门按照此指导书要求进行检验。

4. 实施过程和要求4.1材料4.1.1 绝缘导线4.1.1.1 绝缘电压:应不低于设备的额定绝缘电压。

4.1.1.2 导线截面积:一般二次线路为1.0～2.5mm2;弱电线路为1.0mm2及以下。

4.1.1.3 导线颜色:一般导线为黑色,PE线为黄、绿间隔(全长) 。

4.1.1.4 规格:一般为多股铜芯塑料绝缘导线。

4.1.1.5注:如产品制造规范接线图(接线表)中已规定了绝缘导线的规、截面积、颜色时,施工应按规定选用。

4.1.2镀银铜冷压导线端头镀银铜冷压导线端头的技术应符合JB/T2436.1-92导线用铜压接头第一部分:0.5～6MM2导线用电缆接头。

常用铜冷导线接头的形状如图1。

4.1.3行线槽根据线束的大小选择PXC型行线槽,行线槽的材料一般为阻燃型(至少应为自熄型)ABS塑料,行线槽的规格尺寸见图2及表1。

图1 常用的冷压导线端头图2 线槽表1 行线槽尺寸(㎜)4.1.4 捆扎材料捆扎材料可用绵纶线,单芯塑料绝缘铁芯线、尼龙扎带,推荐采用尼龙扎带。

尼龙扎带的形状如图3,尼龙扎带的长度有50、 80 及180㎜若干种。

图3尼龙扎带4.1.5异型塑料管异型塑料管的材料为聚氯乙烯,一般为白或黄色,其规格尺寸见表2。

4.1.6 焊接材料在二次行线中,个别端头允许焊接,焊接为松香焊锡丝,焊剂为中性焊剂(松香的酒精溶液),不允许使用氯化锌酸性或其它碱性焊剂。

4.1.7其他行线辅件见表3表3 其它常用行线辅件4.2 工具2M 钢卷尺 端头冷压钳 剥线钳 电工钳扁嘴钳 尖嘴钳 剪刀 M3～M6深孔套管扳子螺丝刀 电烙铁(100W ～150W) 工具箱 4.3项目 4.3.1项目代号4.3.1.1 开关柜中安装的各种设备、电器元件、接线端子应按照电气接线图或接线表的要求安装或粘贴该元件项目代号的标签,项目代号应符合GB5094-85电气技术中的项目代号(IEC750-1983)的规定。
