第二章通信设备安装与配线作业指导书
1. 适用范围
适用于通信同步及时钟分配系统。
2. 作业准备
2.1 内业技术准备
在作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2 外业技术准备

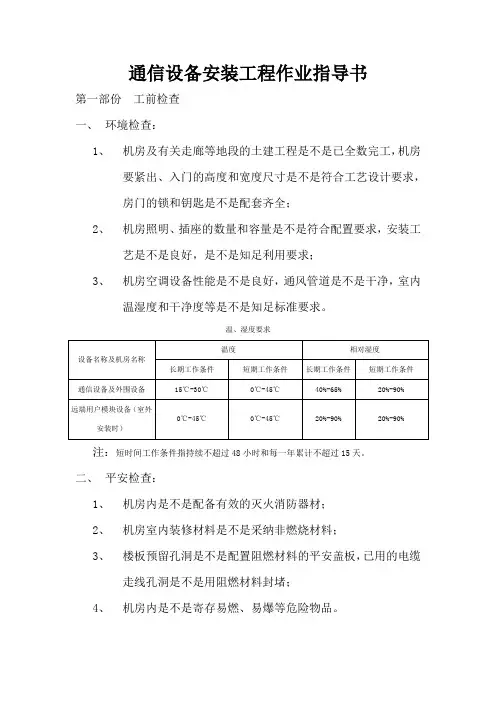

施工前应做好施工调查，调查内容包括：检查室、内外环境是否满足设备安装条件，预埋件、沟、槽、孔位置应准确无误、无遗漏，照明、施工用电源、地线及室内、外温度是否符合设备及设计要求，消防器材应齐全有效。电源系统的供电性能是否满足设计要求。
2.3 材料、物资、人员准备
设备到达现场应进行了检查，其型号、规格、质量符合设计要求。
施工单位完成设备向监理的报验程序。
施工人员完成施工培训和安全、技术交底。
3. 技术要求
3.1 设备到达现场应进行检查，其型号、规格、质量应符合设计要求及相关技术标准的规定。
3.2 设备子架安装位置及单元电路板的规格和安装位置应正确、牢固。
3.3 开关电源机柜各单元应插接良好，电气接触点应接触可靠、连接紧密。
3.4 交流供电设备与直流供电设备间距应符合设计要求。
3.5 蓄电池组安装应排列整齐、连接正确、接触良好。
3.6 线缆到达现场应进行检查，其型号、规格、质量应符合设计要求及相关技术标准的规定。
3.7 电缆布放应符合图纸规定；设备信号线与电源线宜分道布放；若必须在同一走道，间距应大于50mm。
3.8 光缆尾纤应按标定的纤序连接设备。光缆尾纤应单独布放并用垫衬固定，不得挤压、扭曲、捆绑。弯曲半径不应小于40mm。
3.9 配线在电缆槽道或走线架上应按机列、机架顺序平直排列。电缆槽道内配线应顺直。电缆转弯曲率半径不得小于电缆外径的10倍；电缆不得有中间接头。
3.10 输入电源的相线和零线不得接错，其零线不得虚接或断开。
3.11 电源配线应符合下列规定：
（1）电源配线的敷设径路和走线固定方法，应符合设计要求；（2）交、直流电源配线应分开布放，不应绑在同一线束内；（3）电源配线不得有接头；（4）电源端子接线正确，配线两端的标志齐全；（5）直流电源线必须以线色区别正、负极性，直流电源正负极严禁错接与短路，接触必须牢固；（6）严禁用接地线代替电源线。
3.12 通信站接地电阻不应大于1Ω。通信站接地装置与发电、变电站的接地体间的距离
不应小于200m。
3.13 设有通信设备的铁路建筑物应采取包含外部防雷措施和内部防雷措施的综合防护系统。新建通信站应远离牵引变电所、高大建筑物。
3.14 出、入机房的交流电力线路应选用具有金属恺装层的电力电缆，且埋设于地下，其金属护套两端应就近接地，缆内两端的芯线应加装避雷器。
3.15 出、入机房的通信线缆，其金属护层应做保护接地，其缆内芯线对应在引入设备前分别对地加装保安装置。由楼顶引入的线缆应选用具有金属护套的电缆，并应同样采取相应的防雷措施后方可进入机房。直流电源工作地应从地线排上引入。交、直流配电设备的机壳应从地线排上引入保护地。交、直流配电设备内应有相应的分级防雷及浪涌保护装置。配线架应从地线排上引入保护地，同时配线架与机房机架间不应通过走线架形成电气连通。通信设备机壳应接到保护地。机房内活动地板下方应设金属网格，供活动地板支架作接地使用，该地网至少有两根从地线排引接的地线。
3.16 距离接触网带电体5m范围内的通信设备有条件时应接入综合接地系统。
3.17 接地装置的焊接应采用搭接焊，搭接长度符合设计要求，搭接处应做防腐处理。
3.18 接地地线排安装应符合规定：①接地铜排端子分配符合设计规定。②接地铜排和螺栓、地线盘端子与室内接地配线连接紧密。
3.19 铁塔防雷装置、接地引下线和接地电阻应符合设计要求；天线避雷地线的接地电阻应不大于10Ω，高土壤电阻率地区应符合设计要求。
4. 施工程序
施工程序为：施工准备→设备位置确定→打底座→设备固定→做接地线→布设配线→连接设备→焊接端子→设备上电→设备调试。
5. 施工要求
5.1 设备安装与配线的验收包括室内各种通信设备和室外视频终端设备等安装与配线检验以及设备防雷与接地的检验。
5.2 施工前应做好施工调查，调查内容包括：检查室、内外环境是否满足设备安装条件，预埋件、沟、槽、孔位置应准确无误、无遗漏，照明、施工用电源、地线及室内、外温度是否符合设备及设计要求，消防器材应齐全有效。电源系统的供电性能是否满足设计要求。
5.3 室内安装防静电电路板时，应按产品安装要求戴防静电手腕，施工中不得带电插、拔设备电路板。
5.4 设备上电前应对硬件设备进行全面检查，并对电源输出电压进行测量，检查正常后方可通电。
5.5 机柜（架）的安装应端正牢固，垂直偏差不应大于机架高度的1‰，较高机柜（架）应采用膨胀螺栓对地加固。机柜（架）背面和侧面距离墙的净距不应小于0.8m。
5.6 光纤分配架（ODF）、数字配线架（DDF）端子板的位置、安装排列及各种标志应符合设计要求。ODF架上法兰盘的安装位置应正确、牢固、方向一致。
5.7 配线的支架、线槽、保护管安装应固定牢靠、排列整齐。
5.8 线缆捆绑要牢靠，松紧适度、平直、无扭绞，绑扎线扣均匀整齐；槽道内线缆应顺直，无明显扭绞和交叉，线缆不溢出槽道，不侧翻；线缆进出槽道应绑扎整齐。
5.9 架间线缆及布线的两端必须有明显标识，不得错接、漏接。架间线缆及布线插接完毕后应进行整理、绑扎。线缆的余留长度应满足维护要求。
5.10 光纤在槽道内应加套管防护，无套管防护部分用活扣扎带绑扎，松紧适宜。
5.11 电源配线的布放应平直整齐、稳固，不得有急剧转弯和起伏不平，无扭绞和交叉。
6. 劳动组织
6.1 劳动力组织方式：采用架子队组织模式。
6.2 施工人员应结合施工方案和实际情况确定。单个通信机房的设备安装与配线配备人员情况见下表。
7. 材料要求
7.1 光电缆各种指标符合设计要求和各种规范要求。
7.2 接地端子材质符合设计要求。
7.3 设备底座角钢材质符合设计要求。
7.4 焊锡、绝缘胶带、扎带和棉纱都应满足规范要求。
8. 设备机具配置
9. 质量控制及检验
9.1 所有接续人员必须经接续培训合格和技术交底后，才能上岗；
9.2 设备内电缆焊接点要牢固、端正、焊点光滑，焊接完成后用万用表检查；
9.3 布线做到工艺整齐、规范、美观；
9.4 地线连接螺丝做到充分接触牢固，电气性能良好；
9.5 光电缆芯线连接无错线，每根芯线必须有标签标明组别和去向；
9.6 插板插入设备后，要充分切入，位正无偏斜。
10.安全及环保要求
10.1 安全要求
设备上电前应对硬件设备进行全面检查，对电源输出电压进行测量，检查正常后方可通电。
