本科生毕业设计(论文)文献综述
设计(论文)题目汽车起重机
液压系统设计
作者所在系别机电工程学院
作者所在专业
作者所在班级
作者姓名
作者学号
指导教师姓名
指导教师职称
完成时间2017 年 4 月
北华航天工业学院教务处制
说明
1．根据学校《毕业设计(论文)工作暂行规定》，学生必须撰写毕业设计(论文)文献综述。文献综述作为毕业设计(论文)答辩委员会对学生答辩资格审查的依据材料之一。
2．文献综述应在指导教师指导下，由学生在毕业设计(论文)工作前期内完成，由指导教师签署意见并经所在专业教研室审查。
3．文献综述各项内容要实事求是，文字表达要明确、严谨，语言通顺，外来语要同时用原文和中文表达。第一次出现缩写词，须注出全称。
4．学生撰写文献综述，阅读的主要参考文献应在10篇以上（土建类专业文献篇数可酌减），其中外文资料应占一定比例。本学科的基础和专业课教材一般不应列为参考资料。
5．文献综述的撰写格式按毕业设计(论文)撰写规范的要求，字数在2000字左右。文献综述应与开题报告同时提交。
龙门起重机计算说明书 一龙门起重机的结构形式、有限元模型及模型信息。 该龙门起重机由万能杆、钢管以及箱形梁组成。上部由万能杆拼成，所有万能杆由三种型号组成，分别为2N1,2N4,2N5,所有最外围的竖杆由2N1组成，其他竖杆由2N4组成，所有斜杆由2N5组成,其他杆均为2N4；龙门起重机两侧下部得支撑架由钢管组成，钢管的型号为φ219?6、φ83?5,其中斜竖的钢管为φ219X6，其他钢管为φ83X5；龙门起重机上部和下支撑架之间由箱型梁连固接而成，下支撑架最下端和箱型梁相固连。所有箱型梁由厚为6mm的钢板焊接而成。 对龙门起重机进行建模时，所选单元类型为Link8、Pipe16、Shell63三种单元类型。有限元单元模型见图1。模型的基本信息见下： 关键点数 988 线数 3544 面数 162 体数 0 节点数 1060 单元数 3526 加约束的节点数 48 加约束的关键点数 0 加约束的线数 0 加约束的面数 12 加载节点数 18 加载关键点数 18 加载的单元数 0 加载的线数 0 加载的面数 0 二结构分析的建模方法和边界条件说明。 应力分析采用有限元的静力学分析原理，其建模方法采用实体建模法，采用体、面、线、点构造有限元实体。其中所有箱形梁用面素建模，其余用线素建模，然后在实体上划分有限元网格，具体见单元图。对于边界条件和约束条件，是在支撑架下的箱型梁的底面两端加X,Y,Z三方向的约束以模拟龙门起重机的实际情况。载荷分布有4种情况：工作时的吊重、小车自重、风载荷、考虑两度偏摆时的水平惯性力，具体见下。 三载荷施加情况。 （1）工作时的吊重 工作时的吊重为40t,此载荷分布在小车压在轨道的4个位置，每个位置为10t。由于小车在轨道上移动，故载荷的分布位置随小车的移动而改变，由于小车移动速度慢，我们只把吊重载荷的施加作两种情况处理：在最左端（或最右
起重机液压系统使用注意事项示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
起重机液压系统使用注意事项示范文本使用指引：此管理制度资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 起重机是以液压为动力的，设有各种液压装置。因 此，如不确实遵守运转维护规则，不仅不可能充分发挥应 有的性能，还将缩短机件的使用寿命。因此，在进行作业 时，必须切实遵守以下的事项。 1.作业前，应由油箱液位窗口确定液压油是否按规定加 足，低于规定刻线以下，则必须加以补充。加油时，一定 要经过加油滤网注入，并十分注意不能混进不同牌号的油 或水等不纯特质。 2.滤油器滤芯在工作250h后，应进行检查，必要时进 行清洗或更换。 3.液压油箱应每隔半个月从底部放油口清除水分和杂质 一次，并每隔一年(或工作满2000h)更换全部液压油(在油
液未发生变质的情况下，可适当延长换油周期)。当起重机在使用环境特别恶劣的情况下作业时，油液的更换周期应相应缩短。 4.液压系统的各种阀门在出厂前已经充分试验，并已调整好压力和流量，切不可随便触动。 5.各种机件，特别是液压系统各装置，都切忌污垢附着。在作业以后，一定要把灰尘、油污清除干净。 请在此位置输入品牌名/标语/slogan Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion
毕业设计（论文） 文献综述 题目轨道式龙门起重机 专业机械设计制造及其自动化 班级06级1班 学生陈成 指导教师周老师 西南交通大学 2010-4-27 年
1、轨道式集装箱龙门起重机国内发展现状 在我国集装箱港口的装卸作业中，通常采用岸边集装箱起重机加轮胎式集装箱龙门起重机的装卸方案，以轮胎式集装箱龙门起重机作为后方堆场的主要装卸机械。几年，随着港口的发展，轨道式集装箱龙门起重机在港口的使用越来越多。其电控系统、管理系统等方面以达到现有的港口机械水平，完全能满足现代港口集装箱的需要。 目前我国已能批量生产具有上个世纪90年代国际先进水平的岸边集装箱起重机和轮胎式集装箱龙门起重机，轨道式集装箱龙门起重机的研究与开发能力也越来越强。 由于大车行走和小车行走属于一般负载，没有特殊要求，因此变频器在V/F模式下即可正常工作，不需要做特殊设置就能投入使用，而主副钩吊属于重型负载，要求起钩和松钩都能保证不溜钩，上下行平稳迅速，要求在直流制动后马上投入制动器进行制动。 2、轨道式集装箱龙门起重机国外发展现状 长期以来，轨道式集装箱龙门起重机仅小车运行机构采用交流驱动，近年来，起升机构和大车运行也相继采用了交流驱动技术，这样减少了维护和修理费，降低了营运成本。日本三井公司最早成功地采用了交流变频调速装置，解决了起升机构位势负载和车轮支承压力变化导致车轮转速变化的关键技术，达到了集装箱堆6层作业的使用要求。派纳公司将其在自动控制领域所拥有的丰富经验成功地应用在大型轨道式集装箱龙门起重机上，满足了现代化集装箱堆场对自动化控制的需要。欧洲联合码头公司应用光缆传输技术，可靠地将轨道式集装箱龙门起重机与港站管理计算机联网，实现了无人装卸作业和堆场全盘自动化。 据统计，欧洲作为传统上的轮胎式集装箱龙门起重机的大订户，1995年订购的轨道式集装箱龙门起重机多达58台，从一个侧面反映出轨道集装箱龙门起重机的市场潜力和应用前景。另一方面，从世界一些著名的港口的发展趋势看，轨道式集装箱龙门起重机将向大型化、高效化、自动化方向发展。 目前，一些先进设计思想逐渐被采用，一些先进设计手段也被引入轨道式集装箱龙门起重机领域。如果有限元分析、结构优化设计、机电液一体化技术、CAD设计模块化技术、可靠性设计方法、机械结构动态设计等。这些方法在轨
设计及说明结果一、25吨汽车起重机伸缩臂架的设计 箱型吊臂连接尺寸的确定包含下列的容：1）吊臂根部铰点位置 的确定；2）吊臂各节尺寸的确定；3）变幅油缸铰点的确定。 1、吊臂根部铰点位置的确定 基本臂工作长度和吊臂最大工作长度的确定： 由图2.1可知，设为工作长度，则有 图2.1 三铰点有关尺寸图
式中：H—基本臂的起升高度，。 b—吊钩滑轮组最短距离，取。 、—根部铰点和头部滑轮轴心离吊臂基本截面中心线的距离，并带有符号。由于此项数值较小，所 以计算时可以忽略不计。 —吊臂仰角，取。 h—根部铰接点离地距离，取。 吊臂根部离铰点的距离e —最小工作幅度，取。 吊臂根部铰点离回转平面的高度 —回转支承装置的高度， —起重机汽车底盘的高度， 主吊臂最大长度 —最长主臂起升高度， a，r，b，h同上。 2、吊臂各节尺寸的确定 主吊臂的最长长度是由基本臂结构长度和外伸长度所组成。 、、—各节臂的伸缩长度，在设计中伸缩长度往往取
同一数值，即。外伸长度。 、、—为二、三、四节臂缩回后外漏部分的长度，在 计算时取同一数值（a=0.25m） 若假设为臂头滑轮中心离基本臂端面的距离，则基本臂结构长度加上即为基本臂的工作长度。 所以有 从中可以求出 k—吊臂的节数。 —主臂最大长度，初取35m。 —主臂最小长度，初取11m。 通常搭接长度应该短些，以减轻吊臂重量。但是，太短将搭接部分反力增大了，引起搭接部分吊臂的盖板或侧板局部失稳，同时，也使吊臂的间隙变形增大。因此搭接部分要根据实际经验和优化设计而定，一般为伸缩臂外伸长度的1/4—1/5（吊臂较长者取后者，较短者取前者，同步伸缩者可取后者）。 从而搭接长度为 在第i节臂退回后，除外露部分长度a外，在前节（i-1）节臂中的长度加上伸出后仍在前节臂中的那部分搭接长度。第i节臂插在前节臂的长度为（），设第i节臂的结构长度为，则
更多精彩毕业设计强咨询245250987 １概述 1.1起重机械的发展简史及发展动向 简单的起重运输装置的诞生，可以追溯到公元前5000～4000年的新石器时代末期，为埋葬和纪念死者而修筑石棺和石台，我国古代劳动人民已能开凿和搬运巨石。蒸气机的出现，推动了第一次工业革命，起重机械也因之有了较大发展。1827年，出现了第一台用蒸气机驱动的固定式回转起重机，从此结束了起重机采用人力驱动的历史。在工业发展中，电力驱动的出现是起重机械蓬勃发展的转折点。1880年，出现了第一台电力驱动的载客升降机。1885年，制成了电力驱动的回转起重机，从后制成了电力驱动的桥式起重机和门座起重机等。二次世界大战期间，新产品、新材料、新工艺不断出现。例如：由于自动焊接新技术的出现，箱形结构的桥式起重机越来越受到人们的欢迎；由于计算机技术的推广应用，利用计算机进行辅助设计（CAD）和辅助制造（CAM），使起重机的整机布置更趋优化，基本零部件更加紧凑耐用；由于自控技术和数显技术的广泛普及，使起重机的控制和安全保护装置大为改善，保证了操作的安全性和可靠性。 纵观世界各国起重机械发展的现状，对今后的动向，可归纳如下： 1、大型化 由于石油、化工、冶炼、造船以及电站等的工程规模越来越大，所以吊车起吊物品的重量也越来越大。 2、重视“三化”，逐步采用国际标准 所谓“三化”，是指起重机械的标准化、系列化和通用化。贯彻“三化”可以缩短设计周期，保证产品制造质量，便于管理和提高经济效益。 3、实现产品的机电一体化 机械产品需要更新换代。在当今计算机技术、数控技术及数显技术大发展的年代里，
更新换代的重要标志是实现产品的机电一体化。在起重机械上应用计算机技术，可以提高作业性能，增加安全性，以至实现无人自动操作。 4、人机工程学的应用 起重机械一般应用在沉重和繁忙的、环境比较恶劣的场合。为减少司机的作业强度，保持旺盛的注意力，应根据人机工程学的理论，设计驾驶室，改善振动于噪声的影响，防止废气污染，使其符合健康规范的要求。 1.2起重机械的用途、工作特点及其在经济建设中的地位 起重机械是用来对物料进行起重、运输、装卸、或安装等作业的机械设备。它在国民经济各部门都有广泛的应用，起着减轻体力劳动、节省人力、提高劳动生产率和促进生产过程机械化的作用。例如，一个现代化的大型港口，每年的吞吐量有几千万吨乃至上亿吨，被运送的物料品种繁多，有成件物品，也有散装材料或液态材料。为了尽快地完成如此繁重的装卸任务，如不采用成套的起重运输设备，那是不可想象的。码头边上，吊车林立，成了现代化港口的重要特点。因此说，起重机械在现代化的生产过程中决不是可有可无的辅助工具，而是合理组织生产的必不可少的生产设备。 起重机械在搬运物料时，经历上料、运送、卸料和回到原处的过程，有时运转，有时停转，所以它是一种间歇动作的机械。一个工作循环时间一般从几分钟到二三十分钟，其间各机构在不同时刻有短暂的停歇时间。这一特点决定了电动机的选择和发热计算方法；由于反复运动和制动，各机构和结构将承受强烈的振动和冲击，载荷是正反向交替作用的，许多重要构件承受不稳定变幅应力的作用，这些都将对构件的强度计算产生较大的影响。 起重机属于有危险性作业的设备，它发生事故造成的损失将是巨大的。所以，起重机设计和制造一定要严格按照国家标准和有关规定进行。 1.3起重机械的组成和类型 1.3.1起重机械的组成 起重机由产生运动的机构、承受载荷的金属机构、提供动力和起控制作用的电气设备及各种安全指示装置等四大部分组成。 起重机机构有四类，即：使货物升降的起升机构；作平面运动的运行机构；使起重机旋转的回转机构；改变回转半径的变幅机构。每一机构均由电动机、减速传动系统及执行装置等组成。设计时应尽可能采用标准的零部件加以组合，以利于制造和维修。金属结构则要根据使用要求进行设计制造。电动机和控制设备大多是标准产品，安全指示装置通常从市场购买，特殊的由制造厂设计制造。 1.3.2起重机械的类型 根据使用要求，设计任何合适的起重机形式。但从构造特征看，种类繁多的起重设备可归纳为三大类。 1、单动作起重设备 这类起重设备是使货物作升降运动的起升机构。常见的下列几种：（1）千斤顶一种升降行程很小，举升能力较大的小型起重设备。螺旋千斤顶或齿条千斤顶可用于汽车维修；液压千斤顶可将大型起重机顶起以更换车轮。 （2）滑车（俗称葫芦）一种用链条或钢丝绳与滑轮构成的省力滑轮组，结构紧凑，质量轻，是一种可携带的起重工具，有手动和电动两种。电动葫芦则是 一种电动起升机构，配有运行小车后可在空间布置的工字钢轨上运行，构成
1、前言 毕业设计是在南昌理工学院修完机械设计及其自动化专业的绝大部分课程后，由指导老师据生产实践选题分配给学生进行的一次综合性设计，全面考察我们作为本科教育的知识点的全面性与系统性。 组合机床是一种高效率的专用机床，动力滑台是组合机床用来实现进给运动的一种通用部件，其中液压滑台在生产机械中被广泛采用，液压传动系统易获得很大的力矩，运动传递平稳、均匀，准确可靠，控制方便，易于实现自动化。 液压动力滑台是典型的电液控制装置，它由滑台、滑座和液压缸组成，由于它自身带油泵、油箱等装置，需要单独设置专门的液压站及配套，液压动力滑台由电动机带动中的油泵送出压力油，经电气和液压元件的控制，推动油缸中的活塞来带动工作台。 根据控制工艺要求，液压动力滑台可组成多种工作循环，如一次工进、二次工进、死挡铁停留、跳跃进给、分级进给等。具有一次工进及死挡铁停留的工作循环是组合机床比较常用的工作循环之一。其控制方式可以采用电气控制，部分场合采用PLC控制液压系统中的阀门的线圈来实现系统功能。 根据任务书的要求对此课题的研究中涉及液压系统的分析与设计、液压元件的选择；采用继电-接触器控制系统；采用PLC程序控制方法实现。即在了解以前控制方法上采用目前市场或生产过程中常见的控制方法来实现其控制功能，具有实用价值。 2.文献资料综述 （一）百度文库《组合机床设计1》中对组合机床进行了以下介绍 组合机床是采用模块化原理设计的，以通用部件为基础，配以少量专用部件，对一种或若干种工件按已确定的工序进行加工，广泛应用于汽车、内燃机、电动机、阀门等大批量成产行业的高效专用机床。其功能：能对工件进行多刀、多面、多工位同时加工；完成钻孔、镗孔、扩孔、攻丝、铣削、车端面等切削工序和焊接、热处理、测量、装配、清洗等非切削工序。其运动特点：由机械传动实现刀具的旋转主运动，由机械或液压传
本科毕业设计（论文） 文献综述 文献综述题目：汽车起重机液压技术 学院：机电学院 专业：机械设计制造及其自动化 学生姓名：XXX 学号：1234567890 指导教师：XXX 完成时间： 2017年3月12日

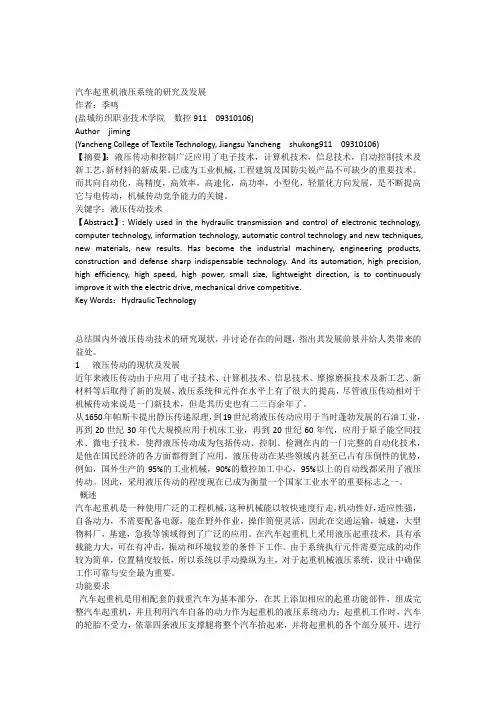

汽车起重机液压技术 摘要：本文阐述了目前国内外汽车起重机的发展概况和发展趋势，汽车起重机液压系统，分析液压系统漏油问题。还例举了部分汽车起重机液压系统上应用的技术：负载敏感平衡阀在汽车起重机液压系统上的应用；顺序阀在汽车起重机液压系统上的应用；智能液压缸在汽车起重机液压系统上的应用；平衡回路在汽车起重机液压系统上的应用； 关键词：汽车起重机；液压系统；负载敏感平衡阀；顺序阀；平衡回路 1 国内汽车起重机的发展概况和发展趋势 1.1国内汽车起重机的发展概况 中国汽车起重机行业诞生于上世纪的60年代，经过了近50多年的发展，经过了从模仿到自主研发，从小载重量到大载重量的发展历程。在发展初期以引进国外先进技术为主，先后有三次重要技术引进，分别为70年代引进苏联的技术，80年代引进日本的技术，90年代引进德国的技术[1]。从99年以来，随经济建设新一轮启动，工程起重机市场竞争格局发生巨大变化，各企业不断调整思路、更新观念、转换机制、提高核心竞争力，努力开发产品，开拓市场。但是总体来说，中国的汽车起重机产业始终走着自主创新的道路，有着自己清晰的发展脉络，尤其是近几年，中国的汽车起重机产业取得了长足的发展，虽然与国外相比还有一定的差距，这些差距主要体现在起重臂及起重臂的伸缩技术、底盘技术、电液控制技术、结构的优化设计以及配套零部件落后等方面，但是这个差距正在逐渐的缩小[2]。 经过十几年的努力，国内起重机厂家取得了巨大进步。现在国内徐工、三一、中联重科等汽车起重机生产企业自主研发的部分产品已经处于国际领先水平，与国外著名的汽车起重机生产企业的差距越来越小[3]。 1.2国内汽车起重机的主要发展趋势 （1）扩大产品的品种。在企业内部应建立完善的产品研究和开发体系，使产品系
液压系统设计项目 汽车起重机液压系统设计 项目目标：1能够理解单向阀的类型、结构工作原理。 2、理解单向阀的用途 3、能进行锁紧回路的油路分析 4、应用液压仿真软件模拟运行动作 实训步骤：1、采用仿真软件机床液压系统原理图 2、手动控制模拟吊车液压系统工作状态 3、分析动作液压回路的工作情况，如；压力、流量等。 项目要求： 在吊装机液压系统中，要求执行元件在停止运动时不受外界影响而发生漂移或窜动，也就是要求液压缸或活塞杆能可靠地停留在行程的任意位置上。应选用何种液压元件来实现这一功能呢?在实际应用中常用单向阀或液控单向阀来实现这个动作要求 项目分析： 通过学习，我们知道液压传动系统中执行机构(液压缸或活塞杆)的运动是依靠换向阀来控制的，而换向阀的阀芯和阀体间总是存在着间隙，这就造成了换向阀内部的泄漏。若要求执行机构在停止运动时不受外界的影响，仅依靠换向阀是不能保证的，这时就要利用单向阀来控制液压油的流动，从而可靠地使控制执行元件能停在某处而不受外界影响。 该任务中，吊装机液压系统对执行机构的来回运动过程中停止位置要求较高，其本质就是对执行机构进行锁紧，使之不动，这种起锁紧作用的回路称为锁紧回路。图所示便是采用液控单向阀的锁紧回路。换向阀左位工作时，压力油经左液控单向阀进入液压缸左腔，同时将右液控单向阀打开，使液压缸右腔油液能流回油箱，液压缸活塞向右运动；反之，当换向阀右位工作时，压力油进入液压缸右腔并将左液控单向阀立即关闭，活塞停止运动。为了保证中位锁紧可靠换向阀宜采用H型或Y型。由于液控单向阀的密封性能很好，从而能使执行元件长期
锁紧。这种锁紧回路主要用于汽车起重机的支腿油路和矿山机械中液压支架的油路。 液压系统图 图1为汽车液压吊车支腿液压系统原理图 图2为汽车液压吊车起重液压系统原理图

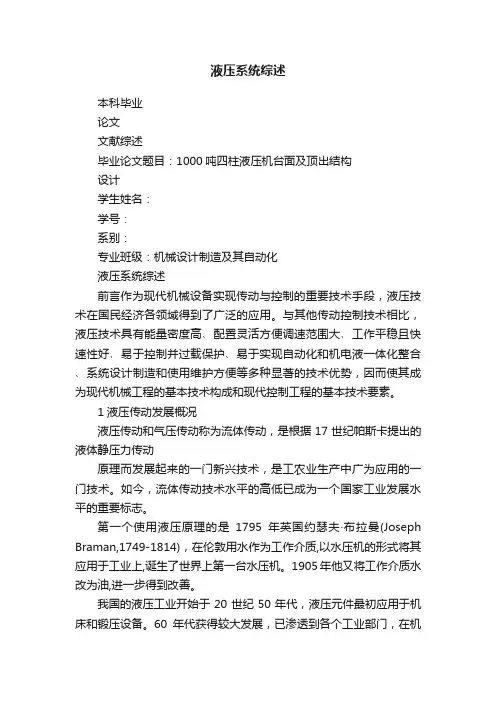

中英文资料对照外文翻译文献综述 液压系统 液压传动和气压传动称为流体传动，是根据17世纪帕斯卡提出的液体静压力传动原理而发展起来的一门新兴技术，1795年英国约瑟夫?布拉曼(Joseph Braman,1749-1814)，在伦敦用水作为工作介质，以水压机的形式将其应用于工业上，诞生了世界上第一台水压机。1905年将工作介质水改为油，又进一步得到改善。 第一次世界大战(1914-1918)后液压传动广泛应用，特别是1920年以后，发展更为迅速。液压元件大约在 19 世纪末 20 世纪初的20年间，才开始进入正规的工业生产阶段。1925 年维克斯(F.Vikers)发明了压力平衡式叶片泵,为近代液压元件工业或液压传动的逐步建立奠定了基础。20 世纪初康斯坦丁?尼斯克(G?Constantimsco)对能量波动传递所进行的理论及实际研究;1910年对液力传动(液力联轴节、液力变矩器等)方面的贡献，使这两方面领域得到了发展。 第二次世界大战(1941-1945)期间,在美国机床中有30%应用了液压传动。应该指出,日本液压传动的发展较欧美等国家晚了近 20 多年。在 1955 年前后 , 日本迅速发展液压传动,1956 年成立了“液压工业会”。近20～30 年间，日本液压传动发展之快，居世界领先地位。 液压传动有许多突出的优点，因此它的应用非常广泛，如一般工业用的塑料加工机械、压力机械、机床等；行走机械中的工程机械、建筑机械、农业机械、汽车等；钢铁工业用的冶金机械、提升装置、轧辊调整装置等；土木水利工程用的防洪闸门及堤坝装置、河床升降装置、桥梁操纵机构等；发电厂涡轮机调速装置、核发电厂等等；船舶用的甲板起重机械（绞车）、船头门、舱壁阀、船尾推进器等；特殊技术用的巨型天线控制装置、测量浮标、升降旋转舞台等；军事工业用的火炮操纵装置、船舶减摇装置、飞行器仿真、飞机起落架的收放装置和方向舵控制装置等。 一个完整的液压系统由五个部分组成，即动力元件、执行元件、控制元件、辅助元
毕业设计(论文)文献综述题目: 集装箱起重机方案设计
起重机起升机构电气设计与轴套数控加工文献综述 【摘要】：在日常生活和大量施工中，起重机的作用不可小视。下面就了解一下起重机几个方面的情况。 【关键词】：起重机；变频器；大车；小车 概述 起重机械是一种对重物能同时完成垂直升降和水平移动的机械。在工业和民用建筑工程中，起重机械作为主要施工机械用于建筑构件和材料在运输过程的装卸，并将构件吊到设计位置进行安装等，不仅解决了人力无法胜任的作业，而且能保证工程质量，缩短工期，降低成本，成为极其重要的建筑施工机械。 起重机械的分类： 起重机械的种类很多，按使用的动力设备可分为内燃机作动力和电动机作动力两种；按起重机载荷率可分为轻型、中型、重型、特重型四类；按起重结构可分为龙门式和臂架式两类；按回转台的角度可分为全回转式和非全回转式；按行走机构的构造可分为固定式和移动式两类。建筑施工中常用的为移动式起重机，包括：塔式起重机、汽车式起重机、轮胎式起重机、履带式起重机，以及最基本的起重机械-----卷扬机。随着高层建筑中作为垂直运输机械而迅速发展的施工升降机也已纳入起重机械范围。 起重机械的主要性能参数包括：起重量、工作幅度、起重力矩、起升高度以及工作速度等。 一、起重量 起重量是指起重机能吊起重物的质量，其中应包括吊索和铁扁担或容器的质量，它是衡量起重机工作能力的一个重要参数。通常称为额定起重量，用“Q”表示。起重量的单位过去惯用“t”表示，现都用“KN”表示（10KN约等于It)。起重机随着工作幅度的变化，其起重量也随之变化。因此，额定起重量有最大起重量和最大幅度起重量之分。最大起重量是指基本起重臂处于最小幅度时所允许起吊的最大起重量；最大幅度起重量是指基本起重臂处于最大幅度时所允许起吊的最大起重量。一般起重机的额定起重量是指基本起重臂处于最小幅度时允许起吊的最大起重量，也就是起重机铭牌上标定的起重量。 二、工作幅度 工作幅度是指在额定起重量下,起重机回转中心轴线到吊钩中心线的水平距离，通常称
摘要 QY40型汽车起重机液压系统的设计是该型起重机设计过程中最关键的一步。本文根据液压系统的技术指标对该系统进行整体方案设计，对其功能和工作原理进行分析，初步确定了系统各回路的基本结构及主要元件，按照所给机构性能参数和液压性能参数进行元件的选择计算，通过对系统性能的验算和发热校核，以满足该起重机所要达到的要求。 本文还针对当前汽车起重机所采用的一项先进技术——电液比例控制技术，从原理、控制部件、回路控制、控制措施以及对汽车起重机的影响等进行专题研究。由此对电液比例控制技术在汽车起重机中的运用给以充分的肯定，对汽车起重机的发展前景有了很大的希望。 关键字: 汽车起重机液压系统高效节能性能参数电液比例
Abstract Model QY40 automobile crane hydraulic pressure systematic design this type hoist the most key one of the design process.This text analyses , demand to carry on the scheme to work out on this performance systematic in hydraulic pressure. Prove to its function and operation principle Have confirmed the basic structure of system every return circuit and main component tentatively According to giving the organization performance parameters and choice of carrying on the component of performance parameter of hydraulic pressure to calculate Through to the checking computations and generating heat to check of systematic function, in order to respond to the request that this hoist should reach This text, still to an advanced technology that the automobile crane adopts at present —Control technology of proportion of the electric liquid .Carry on the case study from principle , controlling part , return circuit controlling , control measure and impact on automobile crane ,etc. Therefore give the abundant affirmation to the application of the proportion of the electric liquid in the automobile crane of control technology The development prospect has very great hopes. key words:Crane truck Hydraulic pressure system Energy-efficient Performance parameter Proportion of the electric liquid
作者：Pan Hon glia ng
制工况图?经方案对比之后，拟定液压控制系统原理图?液压系统选用插装阀集成控制系统，插装阀集成控制系统具有密封性好，通流能力大，压力损失小等特点? 为解决主缸快进时供油不足地问题，主机顶部设置补油油箱进行补油?主缸地速度换接与安全行程限制通过行程开关来控制；为了保证工件地成型质量，液压系统中设置保压回路,通过保压使工件稳定成型；为了防止产生液压冲击，系统中设有泄压回路，确保设备安全稳定地工作?本系统应用地电气控制系统，便于对系统进行控制，可以实现半自动控制，可以实现过载保护，保证系统正常运行?此外,本文对液压站进行了总体布局设计，对重要液压元件进行了结构、外形、工艺设计.通过液压系统压力损失和温升地验算，本文液压系统地设计可以满足压力机顺序循环地动作要求，能够实现塑性材料地锻压、冲压、冷挤、校直、弯曲等成型加工工艺. 关键词：液压机；液压系统；液压控制 一、总述： 液压机是一种用于金属、非金属材料（塑料、橡胶、石材、木材等）成形地压力加工机械?由于液压机具有多种独特优点，在国民经济各部门中得到了广泛应用? 随着先进制造技术、微电子技术与计算机技术地发展和应用，现代工业生产对液压机提出了咼压、咼速、咼效化、产品绿色化（无油污和噪声污染、节能等）、机电液一一 体化、数控智能化、系统集成化等技术要求?因此,在现代液压机开发中，作为其核心组成部分地液压系统地设计显得尤为重要? 液压机地类型很多，其中四柱式液压机最为典型，应用也最广泛.这种液压机在它地四个立柱之间安置着上、下两个液压缸，上液压缸驱动上滑块，实现“快速下行一慢速加压一保压延时一快速返回一原位停止”地动作循环；下液压缸驱动下滑块, 实现“向上顶出一向下退回一原位停止”地动作循环.在这种液压机上，可以进行冲 剪、弯曲、翻边、拉深、装配、冷挤、成型等多种加工工艺? 二、液压机地主要结构形式 按照结构形式分类，液压机主要包括单柱液压机、四柱液压机、框架液压机及其他结构地液压机.单柱液压机可分为整体机身和组合机身两种结构.单柱液压机在工作中，由
液压起重机的液压系统设计-(1)

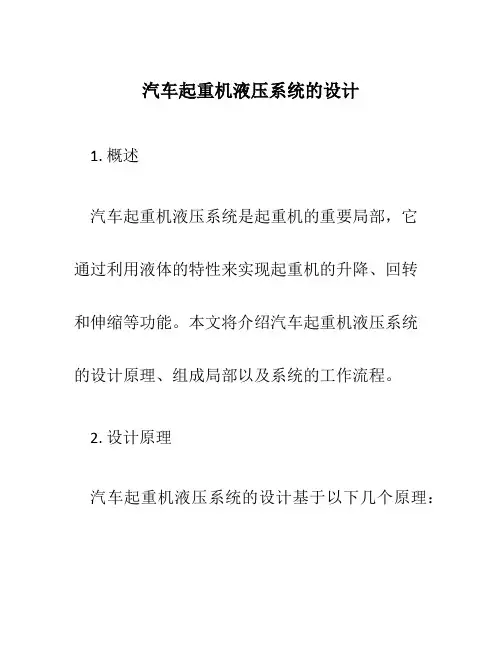

机电一体化专业毕业设计（论文） 论文标题：液压起重机的液压系统设计 作者姓名： 指导教师： 完成时间： 实习单位：
目录 摘 要 (3) 一、概 述……………………………………………………… (3) （一）关于起重机 (3) （二）液压起重机传动的优缺点 (4) （三）液压传动的工作原理及组成 (4) （四）起重机液压系统的应用现状和发展趋势 (5) 二、起重机液压系统的特点分析 (6) （一）起升机构液压回路 (6) （二）伸缩臂机构液压回路 (7) （三）变幅机构液压回路 (8) 三、液压传动系统的故障分析及排除 (8) （一）液压系统的主要故障 (8) （二）故障检查 (9) （三）液压系统的故障预防 (9) （四）液压系统的故障分析 (10) （五）液压系统的故障排除 (10) 四、起重机重量的确定及机构件参数性能的确定 (12)
五、参考文献 (19) 六、结论 (20) 液压起重机的液压系统设计 内容摘要：本文对液压起重机的设计进行了研究，分章、节逐一论述了设计过程。在设计过程部分，首先对装载起重机的汽车的底盘进行选择，确定起重机的技术参数，重点就车载起重机的液压系统进行论述和设计，以及对起重机的主要机构如起升机构、回转机构的型式和计算方法做出论述，对回转机构机械装配部分也进行了设计，最后对影响起重机起重能力的支腿型式及其跨距的确定进行了简要说明。 关键词：液压起重机，液压系统，回转机构液压缸 一、概述 （一）关于起重机 汽车起重机是装在普通汽车底盘或特制汽车底盘上的一种起重机，其行驶驾驶室与起重操纵室分开设置。这种起重机的优点是机动性好，转移迅速。缺点是工作时须支腿，不能负荷行驶，也不适合在松软或泥泞的场地上工作。 汽车起重机的底盘性能等同于同样整车总重的载重汽车，符合公路车辆的技术要求，
2604130359 本科毕业设计文献综述 系别：工程技术系 专业：机械设计制造及其自动化 姓名： 学号： 2015 年4月23日
双面钻床电控系统设计的文献综述 前言 液压控制系统和PLC系统在组合机床中有着重要作用，对液压控制系统和PLC 系统的设计也是进行组合机床设计的重要组成部分。做好对液压控制系统和PLC 系统的设计，有利于提升组合机床的总体性能，并使动力元件有效可靠的运行。 液压系统和PLC系统设计是整个机械设计的重要部分，它的任务是根据机器的用途、特点和要求、利用液压传动和电器控制的基本原理，拟定出合理的液压系统图和电路控制图，在经过必要的计算来确定系统，然后按照相应参数和要求来选用液压元件和PLC元件的规格和进行系统的结构设计。本文以组合机床液压控制系统和PLC系统为研究对象，对组合机床控制系统的体系结构进行了研究，并以组合钻床液压控制和PLC系统为切入点，对如何使组合机床驱动动力滑台实现液压控制和PLC进行了深入研究。 同时基于MCGS设计出了控制界面，方便组合机床的监控，适合于在大批量加工中的使用。 1.国内外的研究现状 组合机床是由通用部件和部分专用部件组成的高效率专用机床。它能完成钻、扩、铰、铣和工件的转位、定位、夹紧、输送等工序，可以用来组成加工自动线。为了缩短加工的辅助时间，满足各工序的进给速度要求，组合机床液压系统必须具有良好的换接性能与调速特性。因此它是一种以速度变换为主的液压系统，它的控制系统大多采用机、液、电气相结合的控制方式。 液压控制元件用来控制液体流动的方向、压力的高低以及对流量的大小进行预期的控制，以满足特定的工作要求。正是因为液压控制元器件的灵活性，使得液压控制系统能够完成不同的活动。液压控制元件按照用途可以分成压力控制阀、流量控制阀、方向控制阀。按照操作方式可以分成人力操纵阀、机械操纵法、电动操纵阀等。 液压动力元件是为液压系统产生动力的部件，主要包括各种液压泵。液压泵依靠容积变化原理来工作，所以一般也称为容积液压泵。齿轮泵是最常见的一种液压泵，它通过两个啮合的齿轮的转动使得液体进行运动。其他的液压泵还有叶片泵、柱塞泵，在选择液压泵的时候主要需要注意的问题包括消耗的能量、效率、降低噪音。 可编程控制器(PLC)是以微处理器为核心的通用工业控制装置,它将传统的
上机实验报告 课程名称：物流装备与运输 实验名称：RTG应用现状及发展分析学院(系)：交通运输工程学院 班级：物流工程0902班 学生： 学号： 指导老师： 2012年 3月 23 日
实验名称：轮胎式集装箱龙门起重机应用现状及发展分析 实验目的：加深对起重设备产品的认识，了解相关设备设计、生产、销售、使用等环节的国内外现状，认识物流设备在物流中的地位。 实验内容： 上网查阅典型运输车辆或起重机械典型产品知识与信息。 实验时间：2012 年 3 月23 日 上机报告： 轮胎式集装箱龙门起重机应用现状及发展分析 摘要：轮胎式集装箱龙门起重机是集装箱码头货场进行堆码作业的专用机械。由于其具有跨距大、便于紧密堆码等特点, 越来越广泛地应用于大型集装箱码头货场。 1概述 图1-1 轮胎式龙门起重机是集装箱码头堆场进行装卸、搬运、堆码作业的专用机械。目前, 轮胎式龙门起重机的起重量大多是30st , 跨距为6列集装箱和1条底盘车道的宽度, 起升高度一般为堆4过5也就是11一12 m 。轮胎式龙门起重机的主要优点是可以有效利用堆场、堆场建设费用相对较低、机动灵活、通用性强。它不仅能前进、后退, 而且还设有转向装置, 通过轮子的90“旋转, 能从一个箱区转移到另一个箱区进行作业。 2集装箱起重机的使用现状 随着港口集装箱吞吐量的增长, 对装卸效率、经济效益要求的提高, 以及现代科学技术的发展, 轮胎式集装箱龙门起重机不断发展。下表列出了目前使用的产于不同年份的几种轮胎式集装箱龙门起重机的主要技术参数和它们的驱动、控制方式。 表2-1 轮胎式集装箱龙门起重机主要参数和控制方式
起重机液压原理图及简 要分析 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】
1—液压泵；2—滤油器；3—中央回转接头；4、9、13、18—多路阀组；5、8、15—平衡阀；6—吊臂液压缸；7—变幅液压缸；10—安全阀；11--油箱；12—回转液压马达；14—顺序阀；16—制动器液压缸；17—起升液压马达； 液压回路工作原理 根据液压静力压桩机起重机的作业要求，液压系统应完成下述工作：吊臂的变幅、伸缩，吊钩重物的升降，回转平台的回转。多路阀中的四联换向阀组成串联油路，变幅、伸缩、回转和起升各工作机构可任意组合同时动作，从而可提高工作效率。1.吊臂变幅、伸缩 吊臂变幅、伸缩是由变幅和伸缩工作回路实现。当这些机构均不工作即当所有换向阀都在中位时，泵输出的油液经多路阀后又流回油箱，使液压泵卸荷。 （1）操纵换向阀9处于左位，这时油液流动路线是：进油路：泵l—滤油器2一中心回转接头3—换向阀4中位—换向阀9左位—平衡阀8—变幅液压缸7大腔。 回油路：变幅液压缸7小腔—换向阀9左位—换向阀13、18中位—中心回转接头3—油箱。 此时，变幅液压缸活塞伸出，使吊臂的倾角增大。 当换向阀9处于右位时活塞缩回，吊臂的倾角减小。实际中按照作业要求使倾角增大或减小，实现吊臂变幅。
（2）操纵换向阀4处于左位，液压泵1的来油进入吊臂伸缩液压缸6的大腔，使吊臂伸出；换向阀4处于右位，则使吊臂缩回。从而实现吊臂的伸缩。 吊臂变幅和伸缩机构都受到重力载荷的作用。为防止吊臂在重力载荷作用下自由下降，在吊臂变幅和伸缩回路中分别设置了平衡阀5、8，以保持吊臂倾角平稳减小和吊臂平稳缩回。同时平衡阀又能起到锁紧作用，单向锁紧液压缸，将吊臂可靠地支承住。 2.吊重的升降 吊重的升降由起升工作回路实现。 当起升吊重时，操纵换向阀18处于左位。泵来油经换向阀18左位、平衡阀15进入起升马达17，同时液压油经过单向节流阀14进入制动液压缸小腔，制动松开，起升马达得以回转。而回油经换向阀18左位和中心回转接头3流回油箱。于是起升马达带动卷筒回转使吊重上升。 当下降吊重时，操纵换向阀18处于右位。泵1的来油使起升马达反向转动，回油经平衡阀15和换向阀18右位和中心回转接头3流回油箱。这时制动器液压缸16仍通入压力油，制动器松开，于是吊重下降。由于平衡阀15的作用，吊重下落时不会出现失速状况。 3.吊重回转 吊重的回转由回转工作回路实现。
本科毕业设计（论文）文献综述 课题名称： L型支腿门式 起重机大车行走机构设计 学院（系）：机械学院 年级专业： 07级工程机械
一、课题国内外现状 1.1门式起重机概述[1] 门式起重机是一种循环、间歇运动的机械。它具有构造简单、操作灵活、维修方便、起重量和跨度大及占用作业面积小的特点。广泛用于铁路货场、港口码头、现代化工厂和仓库等场所。门式起重机一般由金属结构部分、机械部分和电气部分组成。它的金属结构像门形框架，承载主梁下安装两条支脚，可以直接在地面的轨道上行走，主梁两端可以具有外伸悬臂梁。门式起重机的金属结构部分主要由主梁、支腿、下端梁和司机室组成。它一般沿着铺设在地面上的轨道上运行。机械机构主要由起升机构和运行机构组成。电气部分由电气设备和电气线路组成。 门式起重机的形式很多，根据用途的不同可以分为通用型门式起重机，集装箱门式起重机，电站门式起重机，造船门式起重机等。 1）普通龙门起重机 这种起重机多采用箱型式和桁架式结构，用途最广泛。可以搬运各种成件物品和散状物料，起重量在100吨以下，跨度为4～39米。用抓斗的普通门式起重机工作级别较高。普通门式起重机主要是指吊钩、抓斗、电磁、葫芦门式起重机，同时也包括半门式起重机。 2）水电站龙门起重机
主要用来吊运和启闭闸门，也可进行安装作业。起重量达80～500吨，跨度较小，为8～16米；起升速度较低，为1～5米／分。这种起重机虽然不是经常吊运，但一旦使用工作却十分繁重，因此要适当提高工作级别。3）造船龙门起重机 用于船台拼装船体，常备有两台起重小车：一台有两个主钩，在桥架上翼缘的轨道上运行；另一台有一个主钩和一个副钩，在桥架下翼缘的轨道上运行，以便翻转和吊装大型的船体分段。起重量一般为100～1500吨；跨度达185米；起升速度为2～15米／分，还有0.1～0.5米／分的微动速度。4）集装箱龙门起重机 用于集装箱码头。拖挂车将岸壁集装箱运载桥从船上卸下的集装箱运到堆场或后方后，由集装箱龙门起重机堆码起来或直接装车运走，一般用轮胎式。这种起重机的工作级别较高。起升速度为8～10米／分；跨度根据需要跨越的集装箱排数来决定，最大为60米左右。 按照结构形式分为： 1）单主梁门式起重机 单主梁门式起重机结构简单，制造安装方便，自身质量小，主梁多为偏轨箱形架结构。整体刚度要弱一些，起重量Q≤50t、跨度S≤35m。门腿有L型和C型两种形式。 2）双梁桥式起重机 双梁桥式起重机承载能力强，跨度大、整体稳定性好，品种多，但自身质量与相同起重量的单主梁门式起重机相比要大些，造价也较高。 1.2国内 我国的门式起重机发展自从上世纪五十年代中期开始经历了仿制、改进和自主研发三个阶段。2011年由武桥重工制造的我国最大的一台龙门起重机该起重机跨度为230米，为国内最大跨度，标准载重为900吨，实际载重可以达到1500吨。在结构设计、材料、装置等方面都实现了跨越式的发展，基本上确立了研发，制造体系。 随着我国基本建设高峰的逐渐到来，造船、风力发电安装、石油化工(包括煤化工)建设、冶金建设、火电(包括核电)建设、市政等等的发展使大型起重机吊装市场出现供不应求的“火暴”现象。如今，我国的建设工程中的大
开题报告 机械设计制造及其自动化 3T单钩移动电动葫芦起重机设计 一、综述本课题国内外研究动态，说明选题的依据和意义 中国古代灌溉农田用的桔就是臂架型起重机的雏形。14世纪，西欧出现了人力和畜力驱动的转动臂架型起重机。19世纪前期，出现了桥式起重机；起重机的重要磨损件如轴、齿轮和吊具等开始采用金属材料制造，并开始采用水力驱动。19世纪后期，蒸汽驱动的起重机逐渐取代了水力驱动的起重机。20世纪20年代开始，由于电气工业和内燃机工业迅速发展，以电动机或内燃机为动力装置的各种起重机基本形成。 电动葫芦是起重设备的主要型号之一。它主要由减速器，运行机构，卷筒装置，吊钩装置，联轴器，限位器，锥形转子电动机等部分组成。随着世界经济及工业技术的不断发展，特别是电动葫芦及其驱动装置“三合一” (电动机、减速器、制动器三合为一)部件的技术发展，以电动葫芦为起升机构的葫芦式起重机，以其高度的标准化、系列化和通用化程度为前提，在世界主要工业发达国家不断更新发展。 “葫双”小车中小车是由电动葫芦、车轮及支承架组成。带“三台一”运行组为主动部分，“三合一”运行组中，减速器为全封闭轴装型，硬齿面磨削而成，锥形转子鼠笼电机可变极1：4速比，全部带锥盘制动器，车轮由高强度球墨铸铁制成．具有接触强度好，耐磨等优点。配置副钩需要和司机室操纵时，起重机运行速度高，小车上电动葫芦与主梁成垂直布置形式，以减少载荷的摆动。 起重机制造厂家要按用户的要求承担特殊的设计，即包括起重机的所有部件和起升高度、所必须移动物料的距离等，在厂房建好前，就必须将厂房建筑蓝图或厂房的主要尺寸提供给起重机制造厂家，设计者按用户的要求，设计起重机的外形及确定其主要参数，用户确认后，才开始设计制造。从这个过程，国内起重机制造厂与国外工业发达国家有很多相似之处。但目前国内起重机行业存在的问题已严重阻碍着自身的发展。 本文根据设计任务书要求，主要对3t单钩移动电动葫芦的总体方案选择和确定，然后对传动系统进行设计。根据设计要求和目的，参考CD型电动葫芦对首先对3t单钩移动电动葫芦进行工艺分析，选择合理机构及装配方案，然后对减速器和电动机进行外
一：汽车起重机的工况分析 根据起重机试验规范，以及很多操作者的实际经验，可确定表的三种工况，作为轻型汽车起重机的典型工况。设计液压系统时要求各系统的动作能够满足这些工况要求。 二:汽车起重机对液压系统的要求 根据汽车起重机的典型工作状况对系统的要求主要反映在对以下几个液压回路的要求上。 1. 起升回路 （1）能方便的实现合分流方式转换，保证工作的高效安全。 （2）要求卷扬机构微动性好，起、制动平稳，重物停在空中任意位置能可靠制动，即二次下滑问题，以及二次下降时的重物或空钩下滑问题，即二次下降问题。 2. 回转回路 （1）具有独立工作能力。 （2）回转制动应兼有常闭制动和常开制动（可以自由滑转对中），两种情况。 3. 变幅回路 （1）带平衡阀并设有二次液控单向阀锁住保护装置。 （2）要求起落臂平稳，微动性好，变幅在任意允许幅值位置能可靠锁死。 （3）要求在有载荷情况下能微动。 （4）平衡阀应备有下腔压力传感器接口，作为力矩限制器检测星号源。
4. 伸缩回路 本机伸缩机构采用三节臂（含有两个液压缸），由于本机为轻型起重机为了使本机运用广泛，实现各节臂顺序伸缩。各节臂能按顺序伸缩，但不能实现同步伸缩。 5. 控制回路 （1）为了使操纵方便总体要求操纵手柄限制为两个。 （2）操纵元件必须具有45°方向操纵两个机构联动能力。 6. 支腿回路 （1）要求垂直支腿不泄漏，具有很强的自锁能力（不软腿）。 （2）要求前后组支腿可以进行单独调整。 （3）要求支腿能够承载最大起重时的压力，并且有足够的防倾翻力矩。 （4）起重机行走时不产生掉腿现象。 三：汽车起重机液压系统的工作原理总成 1支腿收放回路 由于汽车轮胎支撑能力有限，且为弹性变形体，作业时很不安全，故在起重作业前必须放下前、后支腿，用支腿承重使汽车轮胎架空。在行驶时又必须将支腿收起，轮胎着地。为此，在汽车的前、后两端各设置两条支腿，每条支腿均配置有液压缸。如图前支腿两个液压缸同时用一个三位四通手动换向阀7控制其收、放动作，而后支腿两个液压缸则用另一个三位四通手动换向阀11控制其收、放动作。为确保支腿能停放在任意位置并能可靠地锁住，在支腿液压缸的控制回路中设置了双向液压锁。 当三位四通手动换向阀7工作在右位时，前支腿放下，其油路为： 进油路：过滤器2→液压泵3→手动换向阀5左位→手动换向阀7右位→前支腿液压缸上腔。 回油路：前支腿液压缸下腔→液控单向阀→手动换向阀7右位→支腿回路安全阀→油箱。 当三位四通手动换向阀7工作在左位时，前支腿收回，其油路为： 进油路：过滤器2→液压泵3→手动换向阀5左位→手动换向阀7左位→前支腿液压缸下腔。 回油路：前支腿液压缸上腔→液控单向阀→手动换向阀7左位→支腿回路安全阀→油箱。
