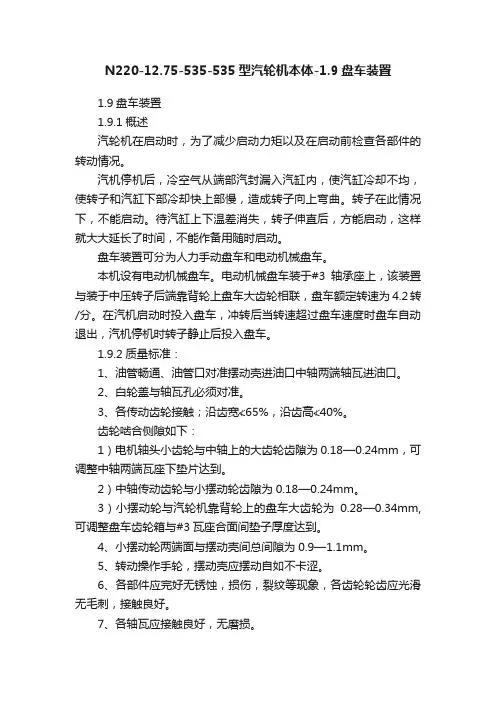

N220-12.75-535-535型汽轮机本体-1.9盘车装置1.9盘车装置1.9.1概述汽轮机在启动时，为了减少启动力矩以及在启动前检查各部件的转动情况。

汽机停机后，冷空气从端部汽封漏入汽缸内，使汽缸冷却不均，使转子和汽缸下部冷却快上部慢，造成转子向上弯曲。

转子在此情况下，不能启动。

待汽缸上下温差消失，转子伸直后，方能启动，这样就大大延长了时间，不能作备用随时启动。

盘车装置可分为人力手动盘车和电动机械盘车。

本机设有电动机械盘车。

电动机械盘车装于#3轴承座上，该装置与装于中压转子后端靠背轮上盘车大齿轮相联，盘车额定转速为4.2转/分。

在汽机启动时投入盘车，冲转后当转速超过盘车速度时盘车自动退出，汽机停机时转子静止后投入盘车。

1.9.2质量标准：1、油管畅通、油管口对准摆动壳进油口中轴两端轴瓦进油口。

2、白轮盖与轴瓦孔必须对准。

3、各传动齿轮接触；沿齿宽≮65%，沿齿高≮40%。

齿轮啮合侧隙如下：1）电机轴头小齿轮与中轴上的大齿轮齿隙为0.18—0.24mm，可调整中轴两端瓦座下垫片达到。

2）中轴传动齿轮与小摆动轮齿隙为0.18—0.24mm。

3）小摆动轮与汽轮机靠背轮上的盘车大齿轮为0.28—0.34mm,可调整盘车齿轮箱与#3瓦座合面间垫子厚度达到。

4、小摆动轮两端面与摆动壳间总间隙为0.9—1.1mm。

5、转动操作手轮，摆动壳应摆动自如不卡涩。

6、各部件应完好无锈蚀，损伤，裂纹等现象，各齿轮轮齿应光滑无毛刺，接触良好。

7、各轴瓦应接触良好，无磨损。

8、齿轮箱与#3轴承座结合面油管接头电动机与齿轮箱结合处，及看油窗等处无漏油。

1.9.3检修工艺过程：1、停止高压油泵及交直流润滑油泵后，联系电气拆电动机及行程开关线头。

2、拆电动机与齿轮箱结合面螺丝、吊走电动机。

3、拆齿轮箱顶部排烟管螺丝，拿掉排烟管。

4、拔出定位销，拆齿轮箱与#3轴承座结合面螺丝，吊出齿轮箱。

5、翻齿轮箱，使齿轮箱结合面向上。

汽轮机盘车装置1汽轮机盘车装置功能和形式汽轮机盘车装置的主要功能，是在机组启动前或停机后用来盘动汽轮发电机组的轴系。

汽轮机在启动冲转前就要投入盘车装置，使轴系转动起来。

检查汽轮机的动、静部分是否存在摩碰现象，检查转子轴系的平直度是否合格，并在暖机过程中使汽轮机转子温度场均匀，避免转子因受热不均而造成弯曲。

机组停机后，由于汽缸及通流部分上、下之间存在温差，转子在这种不均匀温度场中，将因受热不均匀而产生弯曲。

为了避免这种现象的产生，在汽轮机停机时，必须自动投入盘车装置，让转于继续转动，使转子周围的温度场均匀，直到汽缸的金属温度降至150℃下为止。

盘车装置的驱动方式至少要备有自动和手动两种手段。

不同的机组，自动盘车方式也有不同，有电动盘车、液动盘车、气动盘车等方式。

盘车转速随不同机组也各不相同，有采用高速盘车，也有采用低速盘车，最低盘车速度约为2r/min，最高盘车速度约为50r/ min。

2盘车装置结构和作用2.1概述本装置为链条、蜗轮蜗杆、齿轮复合减速、摆轮啮合的低速盘车装置。

它的特点：汽轮发电机转子在停机时低速盘动转子，可避免转子热弯曲。

允许在热态下快速启动。

汽轮发电机组冲转时能自动脱开。

装在低压缸下半，允许拆卸轴承盖或联轴器盖时无需拆卸盘车.装置。

在装上或拆去轴承盖的情况下均可盘动汽轮发电机转子。

既能自动盘车，又可型，功率45KW，980r/min，经减速后，盘车转速为手动盘车。

本装置电动机为YB280S―6B33.38r/min。

2.2齿轮传动见图1。

2.3传动展开图见图2。

2.4装置结构及作用盘车装置由壳体、蜗轮蜗杆、链条、链轮、减速齿轮、电动机、润滑油管路、护罩、气动啮合装置等组成。

盘车装置的壳体由钢板焊接而成，一块水平钢板除了起在低压缸下半安装作用之外，其上还支持电动机、链条壳体、电动机支架、气动啮合缸、操纵杆、护罩等，其下竖直焊接了三块板，它们用来支撑蜗轮蜗杆、齿轮等各种传动零部件。

第十四章盘车装置第一节概述1、1 盘车装置简介盘车装置就是用于机组启动时,带动转子低速旋转以便使转子均匀加热,或在停机后盘动转子旋转,保持转子均匀冷却,减小转子变形的可能。

启动前盘动转子,可以用来检查汽轮机就是否具备启动条件,如动静部分就是否存在磨擦,主轴弯曲度就是否正常等。

汽轮机停机后,汽缸与转子等部件由热态逐渐冷却,其下部冷却快,上部冷却慢,转子因上下温差而产生弯曲,弯曲程度随着停机后的时间而增加,对于大型汽轮机,这种热弯曲可以达到很大的数值,并且需要经过几十个小时才能逐渐消失,在热弯曲减小到规定数值以前,就是不允许重新启动汽轮机的。

因此,停机后,应投入盘车装置,盘车可搅与汽缸内的汽流,以利于消除汽缸上、下温差,防止转子变形,有助于消除温度较高的轴颈对轴瓦的损伤。

对盘车装置的要求就是:它既能盘动转子,又能在汽轮机转子转速高于盘车转速时自动脱开,并使盘车装置停止转动。

盘车装置为链条、蜗轮蜗杆、齿轮复合减速、摆轮啮合的低速盘车装置。

1、2盘车特点1、汽轮发电机转子在停机时低速盘动转子,可避免转子热弯曲。

2、允许在热态下快速启动。

3、汽轮发电机组冲转时能自动脱开。

4、装在低压缸下半,允许拆卸轴承盖或联轴器盖时无需拆卸盘车装置。

5、在装上或拆去轴承盖的情况下均可盘动汽轮发电机转子。

6、既能自动盘车,又可手动盘车。

7、本厂盘车转速为3、35r/min。

第二节盘车的结构与作用2、2传动展开图2、3装置结构及作用盘车装置由壳体、蜗轮蜗杆、链条、链轮、减速齿轮、电动机、润滑油管路、护罩、气动啮合装置等组成。

盘车装置包括手动操纵机构、盘车电流表、转速表等。

既可远方操作,也可就地操作。

盘车装置的壳体由钢板焊接而成,一块水平钢板除了起在低压缸下半安装作用之外,其上还支持电动机、链条壳体、电动机支架、气动啮合缸、操纵杆、护罩等,其下竖直焊接了三块板,它们用来支撑蜗轮蜗杆、齿轮等各种传动零部件。

电动机轴上的链轮通过链条把力矩传给蜗杆轴上的链轮。

汽轮机盘车装置介绍：本文档旨在详细介绍汽轮机盘车装置的相关知识和使用方法。

盘车装置是汽轮机运行过程中必不可少的设备，用于实现汽轮机的启动、停车和调整。

本文将从以下几个方面进行介绍：汽轮机盘车装置的工作原理、结构组成、操作步骤和维护要点等。

章节一、汽轮机盘车装置的工作原理1.1 汽轮机盘车装置的定义1.2 盘车装置的工作原理概述1.3 盘车过程中相关参数的变化规律章节二、汽轮机盘车装置的结构组成2.1 主要部件的功能和作用2.2 主要部件的结构图示2.3 盘车装置与汽轮机其他部件的连接方式章节三、汽轮机盘车装置的操作步骤3.1 准备工作3.1.1 确定盘车装置所需的设备和工具3.1.2 检查盘车装置的安全状态3.2 盘车前的准备工作3.2.1 关闭汽轮机的各种设备和系统3.2.2 检查盘车装置的工作状态和连接情况3.3 盘车装置的启动步骤3.3.1 启动主控制系统3.3.2 启动盘车装置的辅助设备3.3.3 检查盘车装置的工作状态和参数3.4 盘车装置的停车步骤3.4.1 停止盘车装置的辅助设备3.4.2 停止主控制系统3.4.3 检查盘车装置的停车状态和参数章节四、汽轮机盘车装置的维护要点4.1 盘车装置的定期维护4.1.1 清洁盘车装置的各个部件4.1.2 检查盘车装置的工作状态和连接情况4.2 故障处理和修理4.2.1 盘车装置常见故障的判断和处理方法4.2.2 盘车装置的维修和更换零部件附件：本文档涉及的附件见下表所示：附件1：汽轮机盘车装置的结构图附件2：盘车装置的操作手册附件3：汽轮机盘车装置的维护记录表法律名词及注释：1、盘车装置：用于汽轮机启动、停车和调整的设备。

2、主控制系统：控制并监测盘车装置的系统，包括各个传感器、开关和执行机构等。

3、辅助设备：提供盘车装置所需的电力、气体和液体等辅助能源的设备，如电源、压缩空气系统和润滑系统等。
