空气焓差法试验室简称“焓差室”，焓差室用于空调器的制冷能力、制热能力、功耗、EER、COP、循环风量、季节能效比等各种参数的测量，并可进行各种极端工况试验。
可作为房间空调的检测装置和设计开发的重要试验设备。
焓差室符合标准：GB/T 7725、GB/T 17758、ISO 5151、ARI 210/240、ANSI/ASHRAE 37、JIS B 8615、EN 14511。
焓差室满足GB/T7725-1996标准要求，采用空气焓差法测试空调器的制冷（热）量，可对各种单、三相窗式、分体式及单元式空调器性能进行试验。
系统为半自动工况控制、自动判稳及记录。
一、焓差室测试项目1.稳定状态额定制冷；2.稳定状态额定热泵制热,低温热泵制热，超低温热泵制热；3.电热额定制热；4.并可为以下型式试验提供环境条件：5.最大运行制冷，最小运行制冷；6.热泵最大运行制热，最小运行制热；7.凝露；8.凝水；9.冻结；10. 除霜；二、焓差室规格1.制冷量测试范围：2500～13000W2.制热量测试范围：2500～14000W3.风量测试范围：250～2200m3/h4. 工况控制精度：标准测试工况±0.2℃以内，其他试验工况±0.3℃以内，自动除霜时按国标。
5. 试验结果精度：与标准窗机（标准机本身优于±1.0%）相比，误差在±3%以内，一次装机连续三次测量复现精度为±2%。
三、焓差室控制参数1．室内侧的干球温度控制温度控制范围：10～40℃测量不确定度：±0.1℃控制精度：±0.2℃温度传感器：Pt100 A级温度变送器：VJU7-016 0℃～50℃/1～5V数据采集：HP34970A调节器：数字式PID调节器，通过SCR调节电加热。
公司介绍：南京博森科技有限公司坐落于六朝古都—南京，公司致力于智慧实验室、恒温恒湿、生物安全、空气洁净、医用手术室、净化厂房、智能化系统、实验室仪器设备、网络中心机房、气候模拟环境、焓差室、非标准环境及系统节能等领域的规划与建设，以高精度、高质量、高可靠性为标准，引领科技进步为目标，注重节能环保，是集整体规划、设计、安装及运行维护等全方位为一体的高科技企业。
空调器焓差法测试空调器焓差法试验室使用说明书机电工程系制冷专业目录一、设备概要 (1)二、软件简介 (2)三、软件触摸屏介绍 (3)四、能力计算公式 (4)五、工作原理 (6)六、操作步骤 (6)七、电脑程序的运行 (9)八、关闭测试台 (13)九、运行故障及处理 (13)十、注意事项 (14)十一、仪器、电器基本配置 (15)一、设备概要本测试台是根据国家空调器检测标准（GB/T 7725-1996）中的相关要求和规定而设计制造。
不仅可用于测量国标规定的各类模拟工况条件下空调器的制冷量、制热量、风量、电量等参数，而且可根据用户之需设定不同类型的工况条件进行测试，并依据测量之数值判别被测空调器合格与否。
本测试台由电脑软件程序自动控制，控制及测量精度均很高。
不仅适合产品开发中的匹配试验，而且可用于批量生产的抽检。
1.适用范围a.测试标准：国家标准GB/T 7725-1996、GB/T4706.32-32-1996b.空调类型：窗式、分体式、柜式空调器c.允许负荷：1~5匹空冷型房间空调器风量：200~2500 m3/min制冷量：1400~15000W制热量：1800~18000 Wd.供电电源：3φ45 KV A变频电源e.测试精度：与样机比对≤2.0%（目标值1%），重复性≤1.5%f.过渡时间：从室温到常规测试工况稳定过渡时间＜1.5小时2.设备构成a.恒温室房间室内侧试验室1个约6500×5000×4000 mm （长×宽×高）室外侧试验室1个约5000×5000×4000 mm （长×宽×高）b.风量测试装置空调器5匹室内机用1套c.空气处理设备室内侧1套配置BIZER制冷机3台室外侧1套配置BIZER制冷机3台3.设备使用条件a.操作室温度15~30℃湿度≤85% 不结露b.电器室及机房温度5~25℃湿度≤85% 不结露用户应根据设备现场安装环境，在相应房间安装空气调节器。
焓差室的系统原理和方案设计2 焓差室的系统原理和方案设计2.1焓差室概述目前，国内测试单元式空气调节机的试验方法主要是按照GB/T 17758-1999《单元式空气调节机》中附录A中的试验方法，附录中规定有五种试验方法：1、室内侧空气焓差法；2、室外侧空气焓差法；3、压缩机标定法；4、制冷剂流量计法；5、室外水侧量热计法。
测试房间空气调节器的试验方法主要是按照GB/T 7725-2004《房间空气调节器》中附录A中的试验方法，附录中提供了两种方法：1、房间型量热计法；2、空气焓值法。
在实际使用过程中，生产厂家为了兼顾测试空气调节机组的类型、出风型式、测试过程的要求等，通常选择空气焓差法系统作为试验方法。
主要是空气焓差法具有下列优势：1、空气焓差法不仅能进行静态实验来测试空调制冷产品的制冷能力和制热能力；2、空气焓差法同时能进行非稳态（动态）性能的实验（包括风机性能测试），如：空调器季节节能能效比（SEER）的实验需要测定间歇启/停状态下空调器的制冷量和输入功率，空调器热泵制热的融霜过程中非稳态的制热量、输入功率等，这些非稳态的过程必须采用空气焓差法进行测试。
3、应用了空气焓差法试验装置后，可以对空气干、湿球温度风量以及房间空调器的输入功率等参数进行连续频繁的采样测量，因而可以确定空调器供冷量或供热量以及输入功率等随时间变化曲线，满足动态工况的测试要求4、空气焓差法可以对换热器部件进行性能测试。
5空气焓差法进行测试时只要工况稳定，试验风洞达到热平衡后，即可进行数据采集，相对与房间型量热计法需要整个试验室达到所需工况热平衡后才能进行数据测量，空气焓差法整个测试过程时间6、焓差法装置价廉，投资小要短，因此空气焓差法测试效率高。
7、焓差法能满足多个空调机组的标准测试要求。
综上所述，为了提高试验室的利用率和合理优化试验室资源，需要将一个试验室建成能够测试各种类型的产品，主要是约化现有产品系列（风冷冷风分体机组、风冷冷水（热泵）机组、水冷冷水机组、柜式空气处理机组）和以后可能在无锡开发的产品系列（屋顶一体机组）。
建设方案及技术协议家用3HP焓差实验室（防爆）技术方案一、设备构成1.3HP 空调焓差实验室：1) 试验室房间室内侧室 1个室外侧室 1个2) 焓差测试装置 1套3) 空气处理设备室内侧 1套室外侧 1套4）、电控与测试软件 1套5）、防爆系统 1套2. 实验室整体优势概述：1）、精度高：本套试验室是3HP焓差室，可以满足不大于3HP家用一拖一空调机的测试，工况控制精度±0.1℃，与标准窗机测试偏差≤±1.5%；2）、自动化程度高：设备的运转采用可编程序控制器+人机界面控制，软件可根据设定工况自动开启设备，无需人工干预，实现全自动测试；其测量参数由计算机进行数据采集处理并存档，自动打印试验报告，并可查询、分析试验结果和测试数据。
3）、数据分析功能强大：室内外侧安装有工况测试装置，可测控实验室工况环境温湿度，针对【家用空调机组挂壁机、柜机、窗机】制冷量、制热量测试及各类工况测试，系统压力、各部件工作温度布点、电气性能及电参数据采样分析。
4）、漏风量检测：室内侧设计一套200-1200 m3/h风量装置，该装置带漏风量检测功能，能测试漏风量，确保实验数据的准确；5）、防爆功能：本套实验室带R32检测防爆功能，能检测R32的泄漏量，并且自动启动换风装置，确保安全；6）、节能：室内外压缩机采用变频压缩机，能根据房间内负荷自动调节压缩机频率，减少电加热与电加湿的输出；二、测试条件1. 测试标准1、GB/T 7725 《房间空气调节器》2、GB/T 17758 《单元式空气调节机》3、GB/T 4706.32 《家用和类似用途电器的安全热泵、空调器和除湿机的特殊要求》4、GB/T 12021.3 《房间空气调节器能效限定值及能源效率等级》5、GB/T 21455 《转速可控型房间空气调节器能效限定值及能效等级》6、GB/T 18836 《风管送风式空调(热泵)机组》7、ARI210/240，ASHRAE 33-788、EN 14825以上标准均为最新版本2.施工标准●GB 50274-1998 制冷设备、空气分离设备安装工程施工及验收规范；●GB 50236-1998 现场设备、工业管道焊接工程施工及验收规范；●GB 50231-1998 机械设备安装工程施工及验收规范；●GB 50243-2002 通风与空调工程施工及验收规范；●GB 50303-2002 建筑电气工程施工及验收规范；●GB 50194-1993 建设工程施工现场供用电安全规范；●GB/T 50114-2001 暖通空调工程制图标准；●GB 9237-2001 制冷与供热用机械制冷系统安全要求；3. 被测空调器类型室内机类型：分体壁挂式、立柜式、窗机、风管机、移动空调室外机类型：水平出风4. 焓差测试范围实验室配置表：5. 测试精度1）重复精度a.风量：一次安装，三次测试结果与平均值的偏差在±1%以内，当风量≤400m³/h时，偏差在±2%以内；b.制冷量、制热量：一次安装，三次测试结果与平均值的偏差在±1%以内；c.整机功率：一次安装，三次测试结果与平均值的偏差在±1％以内；2）准确精度（制冷量、制热量和整机功率）：（交付使用能力计算系数未修正前）a.额定制冷能力试验三次装机制冷量测试结果的最大偏差与标准样机标定值偏差在±1.5％以内，三次整机功率测试结果的最大偏差与标准样机标定值偏差在±1.5％以内；b.额定制热能力试验：三次装机制热量测试结果的最大偏差与标准样机标定值偏差在±1.5％以内，三次整机功率测试结果的最大偏差与标准样机标定值偏差在±1.5％以内；c.三次电热测试结果最大偏差与电热校准装置输入功率的偏差在±1.5％以内；6. 主要测试条件和测试项目1.额定制冷、制热试验以及消耗功率和电能；2.低温、超低温制热非稳态试验（带积分功能）；3.电热制热试验；4.最大运行制冷（制热）试验；5.最小运行制冷（制热）试验；6.凝露、凝结水排除；7.冻结；8.自动除霜试验；9.无动力风阻，液阻试验；10.风叶转速测试11.压缩机电源频率测试（1通道）。

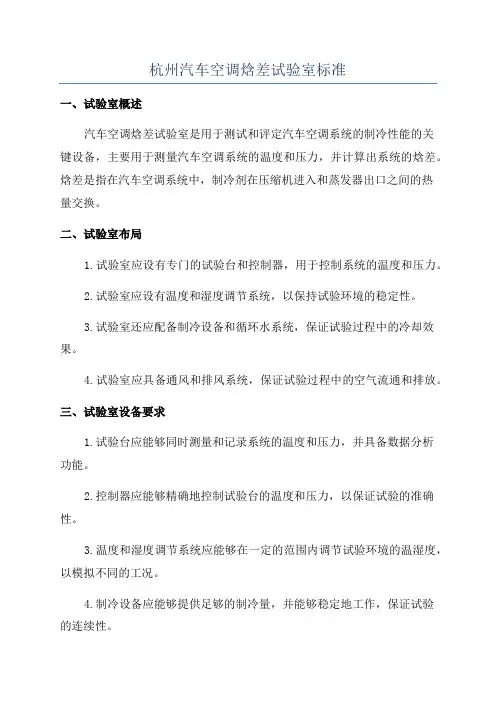

杭州汽车空调焓差试验室标准一、试验室概述汽车空调焓差试验室是用于测试和评定汽车空调系统的制冷性能的关键设备，主要用于测量汽车空调系统的温度和压力，并计算出系统的焓差。
焓差是指在汽车空调系统中，制冷剂在压缩机进入和蒸发器出口之间的热量交换。
二、试验室布局1.试验室应设有专门的试验台和控制器，用于控制系统的温度和压力。
2.试验室应设有温度和湿度调节系统，以保持试验环境的稳定性。
3.试验室还应配备制冷设备和循环水系统，保证试验过程中的冷却效果。
4.试验室应具备通风和排风系统，保证试验过程中的空气流通和排放。
三、试验室设备要求1.试验台应能够同时测量和记录系统的温度和压力，并具备数据分析功能。
2.控制器应能够精确地控制试验台的温度和压力，以保证试验的准确性。
3.温度和湿度调节系统应能够在一定的范围内调节试验环境的温湿度，以模拟不同的工况。
4.制冷设备应能够提供足够的制冷量，并能够稳定地工作，保证试验的连续性。
5.循环水系统应能够提供稳定的冷却水，以保证制冷设备的正常运行。
6.通风和排风系统应能够保持试验室的空气流通和排放，保证试验过程中的安全性。
四、试验方法1.系统温度测试试验人员应在试验室中设置不同的温度工况，并记录下系统的温度。
然后计算出系统在不同工况下的温度差，并绘制温度曲线。
2.系统压力测试试验人员应在试验室中设置不同的压力工况，并记录下系统的压力。
然后计算出系统在不同工况下的压力差，并绘制压力曲线。
3.系统焓差计算根据系统的温度和压力数据，试验人员应计算出系统的焓差。
焓差的计算公式为：焓差=冷凝器出口焓-蒸发器入口焓。
五、试验结果评定根据试验结果，试验人员应评定汽车空调系统的制冷性能。
评定的指标可以包括制冷量、制冷效率、功耗等。
六、试验室安全与管理1.试验室应设有专门的安全措施，包括防火、防爆等设备。
2.试验人员应具备相关的安全培训，并遵守试验室的操作规程。
3.试验室应有专门的管理者，负责试验设备的维护和维修工作。
R290三匹焓差室技术规格书建设单位（发包方）：广东美的制冷设备有限公司（以下简称甲方）承包单位（承包方）：广州擎天实业有限公司（（以下简称乙方）一.总体说明：本试验室主要用来测试3HP以下家用空调。
测试标准符合GB/T 7725-2004、EN14511、EN14512、ANSI/AHAM RAC-1-2002、ISO5151，并参照日本JIS 8615标准。
本试验室主要由可以调节工况的室内/外侧房间、控制室、工况调节用压缩冷凝机组/加湿器、冷却水塔及管路、控制柜及测控系统组成。
可测试样机制冷能力范围：1200W-- 8800W。
可测试样机制热能力范围：1200W--9700W。
可测试样机风量范围：2~28 m3/min。
可测试样机型式：窗式、分体式、柜式、抽湿机、移动空调、变频空调、双速或双压缩机。
可测试项目：能满足表1-表5中所有测试工况和ARI 210/240标准要求的EER/SEER/HSPF 等项目测试、变工况能力和能效测试（C、D工况除外）。
R290防爆功能：安全保护系统采取多重保护。
在3HP高精度焓差室结构的基础上增加防爆功能，设计时尽可能的把试验室内设备的主体或接线移至室外，室内改用防爆设备并增加保护停机报警功能；为防止风机损坏时，加热管等设备仍在工作，在原有报警的基础上增加风压保护。
室内所有超温保护采用高精度温控器。
为防止静电和漏电所带来的电荷危险，地面采取不锈钢另加设备下置绝缘橡胶板，并在试验室门外设置静电触摸球，为进入试验室人员排除静电。
进口高精度可燃气体探测器空调外侧4个，内侧2个，接管处1个，共7个。
全方位检测室内空气。
并采取二级保护：一级保护为报警；二级保护停机。
在测试机附近的一级危险区域设置排风系统。
排风系统可手动和自动开启。
排风直接引至厂房外部。
甲方需为本试验室单独提供2个接地，仪表接地和静电接地。
设备接地可用厂房共用接地。
当危险发生时最大限度保护设备：R290比空气重，在空调附近积聚，当探测器失灵时也可能达到爆炸浓度。
用于可燃制冷剂空调器测试的焓差试验室设计摘要：房间空调器给人们带来了舒适环境，于是在生产活动和科学实验中起到了越来越重要的作用。
空调器在投入市场之前均需相关部门进行严格的检测，所需检测的项目以规定工况下制冷量、制热量为主，同时还包括最大运行制冷（制热）、制冷（制热）消耗功、性能系数（COP）及能效比（EER）等。
依据其原理，房间空调器的检测方式可分为三种，焓值法、平衡环境法和风管热平衡法。
目前，国内主要采用空气焓值法试验室对空调器进行其性能的测试，该方法测试速度快误差小，于是得到了广泛的应用。
关键词：可燃制冷剂；空调器测试；焓差试验室设计1、可燃制冷剂制冷系统的应用1.1可燃制冷剂传统制冷工业中所使用的制冷剂以CFCs及HCFCs制冷剂为主。
这类制冷剂化学性能稳定，具有良好的热物理性质，无毒一系列优点，在制冷工业中得到了广泛的应用。
为了保护臭氧层，逐渐开始限制对CFCs的使用，在联合国规划署的推动及组织下，分别于1985年和1987年制定了《维也纳公约》及《关于消耗臭氧层物质的蒙特利尔公约》。
与此同时，HCFCs的温室效应（GWP）值也是很高，促进了全球气候的变暖。
为了克服以上困难，推进现代制冷工业的发展，近些年来国内科学家对以碳氢化合物替代CFCs及HCFCs做了大量的研究，并取得了显著的成果。
以碳氢化合物做为替代制冷剂的优点在于其热物理性能较稳定、能效比高、对环境没有危害等，同时其显著的缺点就是其可燃易爆性。
1.2防爆措施企业的安全生产是国家安全生产的重要组成部分。
在众多工业生产中，如煤炭、石油、化工、电力、军工、天然气、核工业等，都存在着不同程度的爆炸场所。
但是，在生产过程中爆炸危险物品的泄漏又是不可避免的，所以，日常的生产生活过程中，如何做好防爆工作是非常重要的。
如今，碳氢化合物制冷剂已在家用空调器中逐渐开始使用，空调器新产品的研发及性能的检测，都要用到焓差试验室。
所以，做好空调器焓差试验室的防爆工作是现代制冷工业发展不可或缺的环节。
焓差室，全称空气焓差法试验室，是以空气焓差法为原理建造的测定空调机制冷、制热能力的试验室。
焓差室的组成包括：试验室外围保温结构、空气处理机组、温湿度采样系统、空气流量测量装置、试验室测量控制系统、测量数据采集系统。
以下进行详细说明。
a.试验室外围保温结构试验室外围保温结构作用是在空间上进行分隔，将焓差试验室分成室内侧环境室和室外侧环境室两个相对独立的空间，从而确保试验室在室内侧和室外侧房间，能够分别建立起符合测试要求并相对稳定的人工模拟环境，不受外围空间的干扰。
隔阻试验室内部空间与外部环境之间以及室内侧与室外侧之间的热传递，减少冷热量的损失，降低调节环境温度的能耗，具有保温效果。
b.空气处理机组空气调节处理系统主要由空调柜体、风机、加热器、加湿器、制冷系统等组成。
其作用是对焓差试验室内的空气状态进行调节，达到测试时所需的温、湿度工况条件。
c.温湿度采样系统温湿度采样系统主要包括：温度采样器、铂电阻、取样风机、温度变送器、温度控制仪表及计算机测量系统等。
其作用是采集被试机组的回风干、湿球温度以及送风干、湿球温度，是焓差法测试的基本参数。
d.空气流量测量装置风量测量装置由进风室、喷嘴、排风室、排风机、压力变送器、变频器、静压控制仪表、连接软管及计算机测量系统等组成。
其作用是测量被试机组的空气流量，同样是焓差法测试的基本参数。
e.试验室测量控制系统测控系统为用户提供一个方便的测量控制操作平台，它由各种测控仪表、变送器、计算机、开关、指示灯等组成。
主要作用是作为焓差试验室运转控制中心，确保试验室正常运转。
f.测量数据采集系统测量数据采集系统是采集焓差法测试基本参数的系统，将各种传感器的电参数转换成数字量，主要包含：功率测量仪、压力变送器、温度传感器等。
北京聚鑫宏业制冷设备有限公司简称“聚鑫制冷”是一家以科技为主导，集研发、设计、制造、营销、工程安装和服务于一体的现代化制冷企业，致力于提供中大型工业、商业和高端民用低温冷冻、果蔬保鲜冷库设备及其系统的整体解决方案。
焓差I室测量空调器制冷量不确定度1.测试原理焓差法实验室是通过测试间环境工况调节系统使放置被测空调器的测试间的温度和湿度达到相关标准规定的稳定值，然后对空调器的送风参数、回风参数以及循环风量进行测量，用测出的风量与送风、回风焓差的乘积确定空调器的制冷能力。
2.测试对象本公司的分体式空调器ZE36H.以该机的某次抽检测量结果为例进行不确定度计算。
该次测试结果的数据另见附页。
3.数学模型式中：Φ—空调器室内侧总制冷量，Wq —空调器室内测点的风量，m3／sh a1 -空调器室内回风空气焓值,J／kgh a2 -空调器室内送风空气焓值，J／kgV n -喷嘴处空气比容，m3/kgW n—喷嘴处的含湿量,kg／kg(a)Φl-受风室漏热量，Wb、c—为校正系数，其中b＝1。
0249，c＝135.86考虑到环境条件波动、不同试验人员包纱布等其它因素对制冷量的影响，所以将模型转化为：式中:Φe——环境条件波动、不同试验人员包纱布等其它因素影响的影响量，W.4.传播系数（灵敏系数）C1＝4。
19×103C2＝26.6416×103C3＝3。
388×103C4＝0.158C5＝0。
158C6＝＝C7＝＝15.6.1)喷嘴处空气比容引起的不确定度分量u1由热力学公式，PV=mRT可以推出：其中,t n:表示喷嘴前的风温，℃；P n：表示喷嘴前的压力,Pa＝0。
0029 ＝－0.000008根据校准证书，喷嘴前测风温的铂电阻其测量结果的扩展不确定度为U＝0。
04℃，其中k＝2.所以其标准不确定度℃。
喷嘴前的压力测量仪器的扩展不确定度为U＝20，其中k ＝2,所以u pa=20/2=10Pa所以u1＝0. 098×10-3m3/kg2)风量引起的不确定度分量u2风量的计算公式为:＝其中，A：表示喷嘴的面积,m2Dn:表示喷嘴的直径，mPv：表示喷嘴前后的静压差，Pa由公式知，造成风量误差的主要来源是喷嘴前后的静压差Pv和喷嘴处的空气比容Vn。
附件：热泵热水机性能实验室技术要求一、一般说明1．概要试验机种：空气源热泵热水机水源热泵机组在原有5HP焓差实验室基础上增项要求以水量热计法作为空气源热泵热水机及水源热泵机组的基本测量手段,可以准确测量空气源热泵热水机及水源热泵机组的水侧换热量,以及电参数等技术数据。
