焓差法空调器性能测试仿真试验

焓差I室测量空调器制冷量不确定度1.测试原理焓差法实验室是通过测试间环境工况调节系统使放置被测空调器的测试间的温度和湿度达到相关标准规定的稳定值，然后对空调器的送风参数、回风参数以及循环风量进行测量，用测出的风量与送风、回风焓差的乘积确定空调器的制冷能力。

2.测试对象本公司的分体式空调器ZE36H.以该机的某次抽检测量结果为例进行不确定度计算。

该次测试结果的数据另见附页。

3.数学模型式中：Φ—空调器室内侧总制冷量，Wq —空调器室内测点的风量，m3／sh a1 -空调器室内回风空气焓值，J／kgh a2 —空调器室内送风空气焓值，J／kgV n —喷嘴处空气比容，m3/kgW n—喷嘴处的含湿量，kg／kg(a）Φl—受风室漏热量，Wb、c—为校正系数,其中b＝1.0249,c＝135.86考虑到环境条件波动、不同试验人员包纱布等其它因素对制冷量的影响,所以将模型转化为: 式中：Φe-—环境条件波动、不同试验人员包纱布等其它因素影响的影响量，W。

4.传播系数（灵敏系数）C1＝4。

19×103C2＝26。

6416×103C3＝3。

388×103C4＝0。

158C5＝0.158C6＝＝C7＝＝15.6.1)喷嘴处空气比容引起的不确定度分量u1由热力学公式,PV=mRT可以推出：其中，t n：表示喷嘴前的风温，℃;P n：表示喷嘴前的压力，Pa＝0.0029 ＝－0.000008根据校准证书，喷嘴前测风温的铂电阻其测量结果的扩展不确定度为U＝0.04℃,其中k ＝2。

所以其标准不确定度℃。

喷嘴前的压力测量仪器的扩展不确定度为U＝20，其中k＝2，所以u pa=20/2=10Pa所以u1＝0。

098×10—3m3/kg2)风量引起的不确定度分量u2风量的计算公式为：＝其中，A：表示喷嘴的面积，m2Dn:表示喷嘴的直径，mPv:表示喷嘴前后的静压差,Pa由公式知，造成风量误差的主要来源是喷嘴前后的静压差Pv和喷嘴处的空气比容Vn。

空调能力测试焓差法制冷量和制热量的手工测量计算Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998七、焓差法制冷量和制热量的手工测量与计算说明用本节所介绍的方法进行测量记录与计算是一种简化的方法，在实际操作中非常实用。

它可以用来对制冷量和制热量进行初步计算，也可对电脑输出的结果进行大致上的校核。

制冷量、制热量试验数据记录表试验系统在额定制冷工况条件下或额定制热工况条件下运行稳定后，应每隔5分钟记录一次数据，整个试验过程应记录七次。

原始数据记录表格推荐如附表1。

循环风量测量与计算试验系统运行稳定后开始进行循环风量测量，首先校正测量装置静压。

调节测量装置辅助风机转速（通过给定变频器频率调节），使静压箱与环境大气压压差为0。

然后测量喷嘴前后静压差，（每5分钟测量一次，如果某次测量结果与上一次有较大差别，应重新校正静压），并做好记录。

风量计算如下：采用1个Φ100喷嘴＊：qA=×10-3√hp （M3/s）(1)采用1个Φ150喷嘴＊：qA=×10-3 √hp （M3/S）（2）式中：hp—喷嘴前后静压差Pa.多个喷嘴测量，风量为每个喷嘴计算风量之和。

制冷量的计算1.4.1 焓差计算△h=hi-ho (KJ/Kg)（3）式中：△h—被试空调器（机）室内侧进出风焓差hi—被试空调器（机）室内侧进风焓值（KJ/Kg），由测试所得七次进风的平均湿球温度查下图得。

ho—被试空间调器（机）室内侧出风焓值（KJ/kg），由测试所得七次出风的平均湿球温度查下图得。

1.4.2 制冷量计算制冷量按公式（4）计算：Qr= QA.△h+QL (W) （4）式中：Qr—实测额定制冷量（W）QA—实测循环风量值（M3/S），由式⑴～（2）得。

△h—实测进出风焓差值（KJ/Kg），由式（3）得。

QL—风量测量装置的漏热量（W），由式⑿得。

1.4.3 性能系数（COP值）性能系数按公式（3）计算：P=Qr/Pi（5）式中：P—性能系数Qr—制冷量（W），由公式（4）得Pi—实测额定制冷量时被试机的总输入功率（W）。

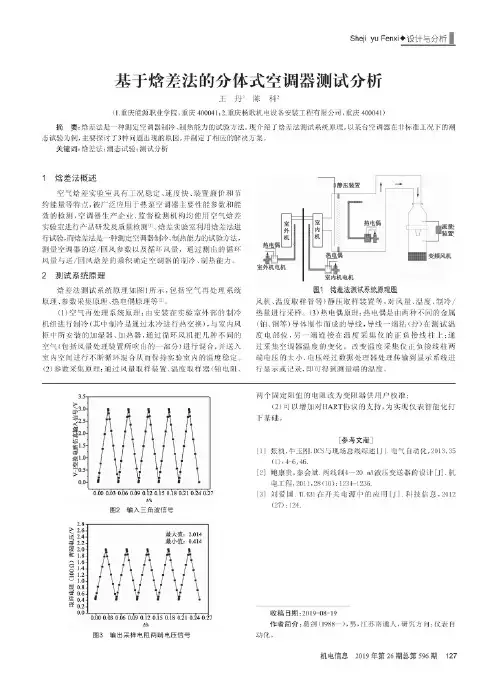

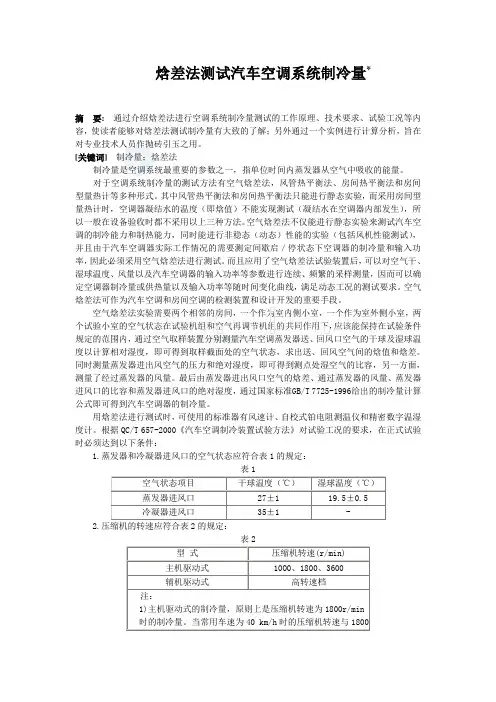

焓差法测试汽车空调系统制冷量*摘要:通过介绍焓差法进行空调系统制冷量测试的工作原理、技术要求、试验工况等内容，使读者能够对焓差法测试制冷量有大致的了解；另外通过一个实例进行计算分析，旨在对专业技术人员作抛砖引玉之用。

[关键词]制冷量；焓差法制冷量是空调系统最重要的参数之一，指单位时间内蒸发器从空气中吸收的能量。

对于空调系统制冷量的测试方法有空气焓差法，风管热平衡法、房间热平衡法和房间型量热计等多种形式。

其中风管热平衡法和房间热平衡法只能进行静态实验，而采用房间型量热计时，空调器凝结水的温度（即焓值）不能实现测试（凝结水在空调器内部发生），所以一般在设备验收时都不采用以上三种方法。

空气焓差法不仅能进行静态实验来测试汽车空调的制冷能力和制热能力，同时能进行非稳态（动态）性能的实验（包括风机性能测试），并且由于汽车空调器实际工作情况的需要测定间歇启／停状态下空调器的制冷量和输入功率，因此必须采用空气焓差法进行测试。

而且应用了空气焓差法试验装置后，可以对空气干、湿球温度、风量以及汽车空调器的输入功率等参数进行连续、频繁的采样测量，因而可以确定空调器制冷量或供热量以及输入功率等随时间变化曲线，满足动态工况的测试要求。

空气焓差法可作为汽车空调和房间空调的检测装置和设计开发的重要手段。

空气焓差法实验需要两个相邻的房间，一个作为室内侧小室，一个作为室外侧小室，两个试验小室的空气状态在试验机组和空气再调节机组的共同作用下，应该能保持在试验条件规定的范围内，通过空气取样装置分别测量汽车空调蒸发器送、回风口空气的干球及湿球温度以计算相对湿度，即可得到取样截面处的空气状态，求出送、回风空气间的焓值和焓差。

同时测量蒸发器进出风空气的压力和绝对湿度，即可得到测点处湿空气的比容，另一方面，测量了经过蒸发器的风量。

最后由蒸发器进出风口空气的焓差、通过蒸发器的风量、蒸发器进风口的比容和蒸发器进风口的绝对湿度，通过国家标准GB/T 7725-1996给出的制冷量计算公式即可得到汽车空调器的制冷量。

中小型冷库制冷设备使用焓差法进行性能测试的实验研究发布时间：2021-10-18T05:22:39.297Z 来源：《科学与技术》2021年19期作者：杨虹[导读] 本文主要介绍了中小型冷库制冷设备常用的几种性能测试方案杨虹珠海格力电器股份有限公司，广东珠海 519070摘要：本文主要介绍了中小型冷库制冷设备常用的几种性能测试方案，并对采用空气焓差法测试冷凝机组和冷风机的性能进行了实验研究，结果表明采用空气焓差法测试冷凝机组搭配冷风机在冷库中使用的性能，更能反映制冷设备系统运行的真实状态。

关键词：冷凝机组；冷风机；焓差法；实验研究1、引言容积式制冷压缩冷凝机组（下文统称为冷凝机组）和制冷用空气冷却器（下文统称为冷风机）搭配使用，具有降温速度快，可维护性高等优点，广泛应用于中小型冷库等场合。

冷凝机组作为外机可以根据用户需求搭配不同的末端进行制冷，比如搭配冷风机用于农副产品的加工、预冷，搭配排管用于肉类的快速冻结，搭配销售陈列柜用于商超、便利店等场合；冷风机作为其中的一种末端形式得到广泛应用。

冷凝机组和冷风机执行不同的测试标准（冷凝机组执行国标GB/T 21363，冷风机执行国标GB/T 25129），性能测试采用不同的方法，控制工况也不一致。

这就导致冷凝机组、冷风机搭配使用时，很难准确选型，并且实际使用过程中由于匹配度低，经常存在各种各样的问题。

2、冷凝机组性能测试方法冷凝机组性能测试包括名义工况和最大负荷运行工况的测试，按照GB/T 21363，采用第二制冷剂量热器法、二次流体量热器法、干式制冷剂量热器法、吸入制冷剂蒸气流量计法、水冷冷凝器法和制冷剂液体流量计法等其中的任意一种试验方法进行试验。

以第二制冷剂量热器法为例：3、冷风机性能测试方法冷风机测试分为以下几种情况：（1）以制冷剂为介质，供液方式采用直接蒸发式的冷却器，主侧采用校准箱量热计法，辅侧采用制冷剂流量计法进行校核试验。

（2）以液体载冷剂为介质，无相变的冷却器，主侧采用校准箱量热计法，辅侧采用液体载冷剂法进行校核试验。

空调焓差实验室原理
空调焓差实验室原理是利用空气的焓差来测定空调系统的热工性能。

焓差指的是流体经过热交换过程后所发生的能量变化。

在空调系统中，空气经过蒸发器和冷凝器的热交换过程时，会发生焓差。

空调焓差实验室一般由蒸发器、冷凝器、压缩机、冷冻剂、流量计、压力计、温度计等组成。

工作原理如下：
1. 压缩机将低温低压的冷气压缩成高温高压的热气；
2. 热气通过冷凝器，与外部环境接触，释放热量，形成高温高压液体；
3. 高温高压液体通过节流阀，在蒸发器内形成低温低压的冷气；
4. 冷气与空气接触，吸热并降低空气温度，形成低温低压的蒸汽；
5. 压缩机再次将蒸汽压缩成高温高压的热气，循环往复。

焓差实验室通过测量空气进入和离开蒸发器和冷凝器的温度、压力等参数，并结合对冷冻剂的质量流量进行测量，可以计算出空气在经过蒸发器和冷凝器时的焓差。

这个焓差值可以用来评估空调系统的热工性能，如制冷量和制热量。

空调器焓差法测试空调器焓差法试验室使用说明书机电工程系制冷专业目录一、设备概要 (1)二、软件简介 (2)三、软件触摸屏介绍 (3)四、能力计算公式 (4)五、工作原理 (6)六、操作步骤 (6)七、电脑程序的运行 (9)八、关闭测试台 (13)九、运行故障及处理 (13)十、注意事项 (14)十一、仪器、电器基本配置 (15)一、设备概要本测试台是根据国家空调器检测标准（GB/T 7725-1996）中的相关要求和规定而设计制造。

不仅可用于测量国标规定的各类模拟工况条件下空调器的制冷量、制热量、风量、电量等参数，而且可根据用户之需设定不同类型的工况条件进行测试，并依据测量之数值判别被测空调器合格与否。

本测试台由电脑软件程序自动控制，控制及测量精度均很高。

不仅适合产品开发中的匹配试验，而且可用于批量生产的抽检。

1.适用范围a.测试标准：国家标准GB/T 7725-1996、GB/T4706.32-32-1996b.空调类型：窗式、分体式、柜式空调器c.允许负荷：1~5匹空冷型房间空调器风量：200~2500 m3/min制冷量：1400~15000W制热量：1800~18000 Wd.供电电源：3φ45 KV A变频电源e.测试精度：与样机比对≤2.0%（目标值1%），重复性≤1.5%f.过渡时间：从室温到常规测试工况稳定过渡时间＜1.5小时2.设备构成a.恒温室房间室内侧试验室1个约6500×5000×4000 mm （长×宽×高）室外侧试验室1个约5000×5000×4000 mm （长×宽×高）b.风量测试装置空调器5匹室内机用1套c.空气处理设备室内侧1套配置BIZER制冷机3台室外侧1套配置BIZER制冷机3台3.设备使用条件a.操作室温度15~30℃湿度≤85% 不结露b.电器室及机房温度5~25℃湿度≤85% 不结露用户应根据设备现场安装环境，在相应房间安装空气调节器。

精心整理七、焓差法制冷量和制热量的手工测量与计算1.1说明用本节所介绍的方法进行测量记录与计算是一种简化的方法，在实际操作中非常实用。

它可以用来对制冷量和制热量进行初步计算，也可对电脑输出的结果进行大致上的校核。

1.2制冷量、制热量试验数据记录表试验系统在额定制冷工况条件下或额定制热工况条件下运行稳定后，应每隔5分钟记录一次数据，整个试验过程1.3采用采用1.4ho—1.4.2制冷量计算制冷量按公式（4）计算：Qr=1234.5QA.△h+QL(W) （4）式中：Qr—实测额定制冷量（W）QA—实测循环风量值（M3/S），由式⑴～（2）得。

△h—实测进出风焓差值（KJ/Kg），由式（3）得。

QL—风量测量装置的漏热量（W），由式⑿得。

1.4.3性能系数（COP值）性能系数按公式（3）计算：Qr—1.5QA—ta2ta1QL—1.6qL′=Qr′-1234.5qA·△h（W）（7）式中：qL′—风量测量装置目前试验的漏热量WQr′—在国家检测中心检定的样机制冷量WqA—实测循环风量M3/s，由式⑴～（2）得出△h—实测进出风焓差值KJ/Kg由式（3）得由标准样机校定的风量测量装置漏热系统K：K=qL′/(ta1-ta2) （W/℃）（8）式中：K—由标准样机校定的漏热系数W/℃ta1—被试空调器（机）室内侧进风温度℃ta2—被试空调器（机）室内侧出风温度℃1.6.2由加热检定装置校定的漏热系数K按国家标准GB7725制造加热检定装置。

在额定制热量工况条件下由检定装置校定的漏热量为qL′=Qh′-1147.71qA(ta1-ta2) (W) （9）该条件下校定的风量测量装置漏热系数K为K=qL′/(ta1-ta2) （W/℃）（10）K—ta1ta2。
