泵与风机基础知识

Q=50.4m³/h H=60m 标称功率 15kw 标称电流30.3A 恒扭矩调 速 5-50Hz, 恒 功 率 调 速 50100Hz
Q=6.2m³/h H=70.8m标称功率 4kw 标称电流8.8A 恒扭矩调速 3-50Hz, 恒功率调速50-100H
1.2 离心泵的工作原理
离心泵工作原理，即在泵内和整个级入管路充满流体的情况 下，当叶轮飞快旋转时，叶片间的液体也跟着旋转起来，旋 转的流体在离心力的作用下，沿着叶片流道从叶轮的中心向 外运动，从叶片的端部被甩出，进入泵壳内的螺旋形蜗室和 扩散管（或导轮），当流体到扩散管时，由于液体断面积渐 渐扩大，流速减慢，部分动能转化为压力能，压力升高，最 后从排出管压出。与此同时，在叶轮中心，由于液体被甩出， 产生了真空，低开进水管内压力，液体就在这个压力差的作 用下，从进水管源源不断地被吸入泵内。离心泵就是这样一 面不断的吸入，一面不断地排出，并均匀地将液体输送至需 要的地方。
ICH泵
为单级单吸卧式离心泵，泵的过流部分，即泵 与介质相接触部位，均衬里抗强腐蚀氟塑料介 质，配用外装式机械密封。
泵主要由泵体、叶轮、泵盖、压盖密封件、托 架、泵轴、联轴器、吊紧螺丝、螺母、底板等 组成。
2.柱塞泵
药泵的分类：化学专业共有单作用式往复式计 量泵24台，分别用于投加凝聚剂、炉内加药、 给水加氨、加联胺。按其结构不同可分为往复 型计量泵（蜗轮减速机构）的计量泵和行星齿 轮减速装置的计量泵
气顶压逆流再生
武汉凯迪电站设备有限公司
气顶压逆流再生
武汉凯迪电站设备有限公司
体内再生
武汉凯迪电站设备有限公司
鼓风式
武汉凯迪电站设备有限公司
武汉凯迪电站设备有限公司
武汉凯迪电

10
混流泵的结构示意图
蜗壳式混流泵
导叶式混流泵
11
四、旋涡泵
旋涡泵的工作原理
旋涡泵（也称涡流泵）是一种叶片泵。主要由叶轮、泵体和泵盖组成。叶 轮是一个圆盘，圆周上的叶片呈放射状均匀排列。泵体和叶轮间形成环形流道， 吸入口和排出口均在叶轮的外圆周处。吸入口与排出口之间有隔板，由此将吸 入口和排出口隔离开。 我们将泵内的液体分为两部分：叶片间的液体和流道内的液体。当叶轮旋 转时，在离心力的作用下，叶轮内液体的圆周速度大于流道内液体的圆周速度， 故形成 “环形流动”。又由于自吸入口至排出口液体跟着叶轮前进，这两种运 动的合成结果，就使液体产生与叶轮转向相同的 “纵向旋涡”。因而得到旋涡 泵之名。需要特别指出的是，液体质点在泵体流道内的圆周速度小于叶轮的圆 周速度。 在纵向旋涡过程中，液体质点多次进入叶轮叶片间，通过叶轮叶片把能量 传递给流道内的液体质点。液体质点每经过一次叶片，就获得一次能量。这也 是相同叶轮外径情况下，旋涡泵比其它叶片泵扬程高的原因。并不是所有液体 质点都通过叶轮,随着流量的增加，“环形流动”减弱。当流量为零时，“环形 流动”最强，扬程最高。 由于流道内液体是通过液体撞击而传递能量。同时也造成较大撞击损失， 因此旋涡泵的效率比较低。
32
十一、计量泵
计量泵的原理：计量泵又称比例泵，从操作原理来看就是往 复泵。下图所示的是计量泵的一种形式，它是通过偏心轮把 电机的旋转运动变成柱塞的往复运动。由于偏心轮的偏心距 离可以调整，使柱塞的冲程随之改变。若单位时间内柱塞的 往复次数不变时，则泵的流量与柱塞的冲程成正比，所以可 通过调节冲程而达到比较严格控制和调节流量的目的。 计量泵的应用：计量泵适用于要求输液量十分准确而又便于 调整的场合，例如向化工厂的反应器中输送液体。有时还可 通过一台电机带动几台计量泵的方法，使每股液体的流量既 稳定且各股液体流量的比例也固定。

泵与风机完整课件
目录
CONTENTS
• 泵与风机基本概念及分类 • 泵与风机选型与设计 • 泵与风机运行特性及调节方法 • 泵与风机性能测试与评估 • 泵与风机故障诊断与维护保养 • 泵与风机节能技术探讨
01 泵与风机基本概念及分 类
定义及工作原理
定义
泵与风机是流体机械中的两类重 要设备，用于输送气体或液体， 提升流体的压力或输送流体。
01
02
03
变速调节
通过改变泵的转速来调节 流量和扬程，适用于需要 大范围调节且对效率要求 较高的场合。
节流调节
通过改变管路中阀门的开 度来调节流量和扬程，适 用于小范围调节且对效率 要求不高的场合。
切割叶轮调节
通过切割叶轮直径来改变 泵的扬程和流量，适用于 需要降低扬程或流量的场 合。
实例分析：某泵站运行调节策略优化
。
确定流量和扬程
根据工艺要求确定所需流量和 扬程，并考虑一定余量。
选择泵或风机类型
根据流体性质、输送距离、安 装条件等选择适合的泵或风机
类型。
校核性能参数
对所选泵或风机的性能参数进 行校核，确保其满足工艺要求
。
设计计算方法
相似换算
利用相似原理，将模型试验结 果换算到实际泵或风机的性能
参数上。
系统阻力计算
采用标准化的测试程序，包括准备、 安装、调试、运行和数据分析等步骤 ，确保测试结果的准确性和可重复性 。
性能测试标准
测试参数与指标
关注流量、扬程、功率、效率等关键 性能参数，以及振动、噪音、温升等 辅助指标，全面评估泵与风机的性能 表现。
遵循国际或行业内的相关标准，如 ISO、API等，以及特定的设备制造商 标准，确保测试的公正性和客观性。

对于风机：通常用全压p表示，单位为Pa。
1 1 p p2 V22 p1 V12 2 2 说明：下标“1、2” 表示泵与风机进
口和出口截面；和泵比较略去了gZ。
离心叶轮的内流理论基础 主编及制作：吕玉坤
预备知识

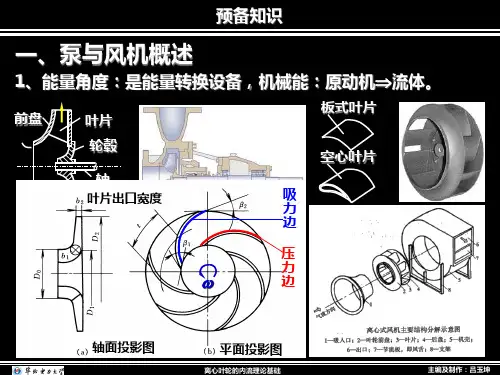

一、泵与风机概述
3、泵与风机的基本性能参数
泵与风机的基本性能参数主要有：流量 qV 、能头（扬程 H或全压p）、轴功率Psh 、有效功率Pe 、效率 和转速n 等。 流量：泵与风机在单位时间内所输送的流体量，通常用体积流 量qV 表示，单位为m3/s，m3/h。 测量时,泵以出口流量计算，而风机则以进口流量计算。 对于非常温水或其它液体也可以用质量流量qm 表示，单位 为kg/s，kg/h。 qm 和qV 的换算关系为： qm= qV
b．K为滑移系数
不是效率，不是由损失造成的； 流体惯性有限叶片轴向滑移； K = f（结构），见表1-2。
离心叶轮的内流理论基础
主编及制作：吕玉坤
预备知识
二、离心式泵与风机的基本理论
（五）离心式泵与风机的损失和效率 1、机械损失和机械效率
机械损失包括：轴与轴封 轴 与 轴 承 （ Pm1∝nD2 ） 及 叶 轮圆盘摩擦（Pm2 ∝n3D25）所 损失的功率。
主编及制作：吕玉坤
预备知识
二、离心式泵与风机的基本理论
（三） 离心式泵与风机的能量方程式 6、提高无限多叶片时理论能头的几项措施：
H T
1 ( u2 2u u1 1u ) g
（ 1 ） 1u 反映了泵与风机的吸入条件。设计时一般尽量使 1≈90（1u0），流体在进口近似为径向流入。
出室能头转化损失也大；而后向式则反之，故其克服管路阻力 的能力相对较好。
