风路系统水力计算(DOC)

风路系统水力计算(DOC)

风路系统水力计算1 水力计算方法简述目前，风管常用的的水力计算方法有压损平均法、假定流速法、静压复得法等几种。

1.压损平均法（又称等摩阻法）是以单位长度风管具有相等的摩擦压力损失m p ∆为前提的，其特点是，将已知总的作用压力按干管长度平均分配给每一管段，再根据每一管段的风量和分配到的作用压力，确定风管的尺寸，并结合各环路间压力损失的平衡进行调整，以保证各环路间的压力损失的差额小于设计规范的规定值。

这种方法对于系统所用的风机压头已定，或对分支管路进行压力损失平衡时，使用起来比较方便。

2.假定流速法是以风管内空气流速作为控制指标，这个空气流速应按照噪声控制、风管本身的强度，并考虑运行费用等因素来进行设定。

根据风管的风量和选定的流速，确定风管的断面尺寸，进而计算压力损失，再按各环路的压力损失进行调整，以达到平衡。

各并联环路压力损失的相对差额，不宜超过15%。

当通过调整管径仍无法达到要求时，应设置调节装置。

3.静压复得法（略，具体详见《实用供热空调设计手册》之11.6.3）对于低速机械送（排）风系统和空调风系统的水力计算，大多采用假定流速法和压损平均法；对于高速送风系统或变风量空调系统风管的水力计算宜采用静压复得法。

工程上为了计算方便，在将管段的沿程（摩擦）阻力损失mP ∆和局部阻力损失jP ∆这两项进行叠加时，可归纳为下表的3种方法。

将mP ∆与jP ∆进行叠加时所采用的计算方法计算方法名称基本关系式备注单位管长压力损失法（比摩阻法） 管段的全压损失)(2222j m ej m P l p V l V d P l P P ∆+∆=+=∆+∆=∆ρζρλ P ∆——管段全压损失，Pa ；mp ∆——单位管长沿程摩擦阻力，Pa/m用于通风、空调的送（回）风和排风系统的压力损失计算，是最常用的方法当量长度法2222ρζρλV V d l ee=风管配件的当量长度λζee d l =常见用静压复得法计算高速风管或低速风管系统的压力损失。

风路系统水力计算

风路系统水力计算

风路系统水力计算之邯郸勺丸创作1 水力计算方法简述目前，风管经常使用的的水力计算方法有压损平均法、假定流速法、静压复得法等几种。

1.压损平均法（又称等摩阻法）是以单位长度风管具有相等的管长度平均分配给每一管段，再根据每一管段的风量和分配到的作用压力，确定风管的尺寸，并结合各环路间压力损失的平衡进行调整，以包管各环路间的压力损失的差额小于设计规范的规定值。

这种方法对于系统所用的风机压头已定，或对分支管路进行压力损失平衡时，使用起来比较方便。

2.假定流速法是以风管内空气流速作为控制指标，这个空气流速应依照噪声控制、风管自己的强度，并考虑运行费用等因素来进行设定。

根据风管的风量和选定的流速，确定风管的断面尺寸，进而计算压力损失，再按各环路的压力损失进行调整，以达到平衡。

各并联环路压力损失的相对差额，不宜超出15%。

当通过调整管径仍无法达到要求时，应设置调节装置。

3.静压复得法（略，具体详见《实用供热空调设计手册》之11.6.3）对于低速机械送（排）风系统和空调风系统的水力计算，大多采取假定流速法和压损平均法；对于高速送风系统或变风量空调系统风管的水力计算宜采取静压复得法。

工程上为了计算方两项进行叠加时，可归纳为下表的3种方法。

2 通风、防排烟、空调系统风管内的空气流速2.1 通风与空调系统风管内的空气流速宜按表2-1采取风管内的空气流速（低速风管）表2-1注：1 表列值的分子为推荐流速，分母为最大流速。

2.2 有消声要求的通风与空调系统，其风管内的空气流速宜按表2-2选用风管内的空气流速（m/s）表2-2注：通风机与消声装置之间的风管，其风速可采取8~10m/s。

2.3 机械通风系统的进排风口风速宜按表2-3机械通风系统的进排风口空气流速（m/s）表2-32.4暖通空调部件的典型设计风速，按表2-4采取。

暖通空调部件的典型设计风速（m/s）表2-42.5送风口的出口风速，应根据建筑物的使用性质、对噪声的要求、送风口形式及装置高度和位置等确定，可参照表2-5及表2-6的数值。

工业通风题 水力计算

工业通风题 水力计算

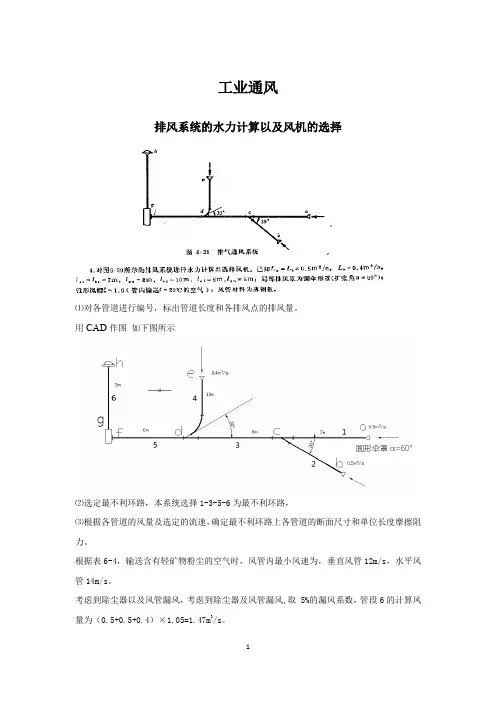

工业通风排风系统的水力计算以及风机的选择⑴对各管道进行编号，标出管道长度和各排风点的排风量。

用CAD作图如下图所示⑵选定最不利环路，本系统选择1-3-5-6为最不利环路，⑶根据各管道的风量及选定的流速，确定最不利环路上各管道的断面尺寸和单位长度摩擦阻力。

根据表6-4，输送含有轻矿物粉尘的空气时，风管内最小风速为，垂直风管12m/s，水平风管14m/s。

考虑到除尘器以及风管漏风，考虑到除尘器及风管漏风,取 5%的漏风系数，管段6的计算风量为（0.5+0.5+0.4）×1.05=1.47m3/s。

根据L a=0.5m 3/s ，v 1=14m/s ，求出管径。

所求管径应尽量符合通风管道的统一规格。

D 1=√Q 1π4×14= √0.5π4×14=0.213m=213mm管径取整，即选D 1=220mm ，根据水力计算软件⑴计算出单位长度摩擦阻力R m1=9.57Pa/m 管内实际流速为 13.27m/s同理确定管段3、5、6的管径以及比摩阻 管段3L 3=1m 3/s,v 3=14m/s,D 3=√Q 3π4×14=√1π4×14= =0.301m=301mm 管径取整，即选D 3=320mm根据水力计算软件计算出单位长度摩擦阻力R m3= 5.38Pa/mL 5=1.4m 3/s ，v 5=14m/s ，D 5=√Q 5π4×14=√1.4π4×14=0.357m=357mm 管径取整，即选D 5=360mm根据水力计算软件计算出单位长度摩擦阻力R m5= 5.64Pa/m管段6L 6=1.47m 3/s ，v 6=12m/s ，D 6=√Q 6π4×12=√1.47π4×12=0.395m=395mm 管径取整，即选D 6=400mm 根据水力计算软件计算出单位长度摩擦阻力R m6= 3.63Pa/m⑷确定管段2、4的管径及比摩阻。

空调风系统水力计算书范本

空调风系统水力计算书范本

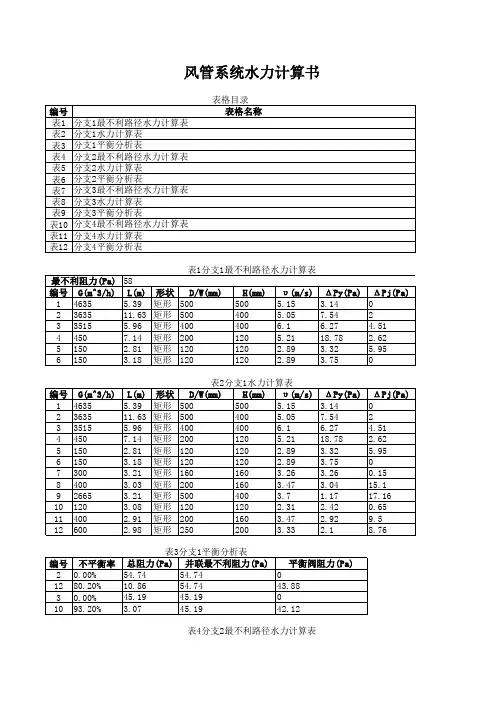

空调风系统水力计算书一、 计算依据《实用供热空调设计手册》第二版 风系统基本参数：气温(℃)： 20 ； 大气压力(Pa)： 843.8 ； 管材：薄钢板； 绝对粗糙度(mm)：0.16；干管推荐流速上限(m/s)：10. 干管推荐流速下限(m/s)：4..；支管推荐流速上限(m/s)：6.； 支管推荐流速下限(m/s)：2.；运动粘度(m^2/s)：1.57E-05二、 计算公式1. 沿程阻力(Pa)22v d l P m ρλ⋅⋅=∆2. 局部阻力(Pa)22v P j ρζ⋅=∆三、 计算结果1、 PFY.B3(1)-1排风系统1.1 根据地下室空调风管平面图，该风系统最不利环路的水力计算如下：负二层排风管（PFY .B2(4)-1）水力计算表1.2 风系统阻力计算对于地下负二层排风管（PFY.B2(4)-1）：P＝沿程阻力+局部阻力+末端风口阻力+消声器阻力＝64.7+180.1+30+50＝324.8Pa风机压头校核：324.8*1.1=357Pa<400Pa，风机选型满足要求。

2、XF.(2)C1-1新风系统2.1根据空调风管平面图，该风系统最不利环路的水力计算如下：商业C新风管（XF.(2)C1-1）水力计算表2.2风系统阻力计算商业C新风管（XF.(2)C1-1）：P＝沿程阻力+局部阻力+消声器阻力＝19.7+202+50＝272Pa风机压头校核：272*1.1=299Pa<300Pa，风机选型满足要求。

3、风机单位风量耗功率计算（1）计算公式W S=P/(3600×ηCD×ηF)式中：W S—风道系统单位风量耗功率[W/(m³/h)]；P—空调机组的余压或通风系统风机的风压（Pa）; ηCD—电机及传动效率（%），ηCD取0.855；ηF—风机效率（%），按设计图中标注的效率选择。

（2）计算结果选取PFY.B3(1)-1系统为例，则W S＝P/（3600η）＝500/（3600*0.855*0.75）＝0.22。

风管的水力计算

风管的水力计算

1、对各管段进行编号，标注管段长度和风量2、选到管段1-2-3-4-5-6 为最不利环路，逐步计算摩擦阻力和局部阻力管段1-2 ：摩擦阻力部分：L=2300,单位长度摩擦阻力Rm=0.88Pa △ Pm1-2=0.88*2.3=2Pa 局部阻力部分：该段的局部阻力的部件有双层百叶送风口、渐扩口、弯头、多页调节阀、裤衩三通双层百叶送风口：查得Z =3,渐扩口：查得Z =0.6弯头：Z =0.39多页调节阀：Z =0.5裤衩三通：Z =0.4 , V=3.47m/s汇总的1-2 段的局部阻力为=(3+0.6+0.39+0.5+0.4 )*1.2*3.47*3.47/2=35.3Pa 所以1-2 段的总阻力为：35.3+2=37.3Pa管段2-3：摩擦阻力部分：L=2250,单位长度摩擦阻力Rm=1.0Pa △ Pm1-2=1.0*2.25=2.25Pa 局部阻力部分：该段的局部阻力的部件有多页调节阀、裤衩三通多页调节阀：Z =0.5裤衩三通：Z =0.4 , V=4.34m/s汇总的2-3 段的局部阻力为=(0.5+0.4 )*1.2*4.34*4.34/2=10.2Pa所以2-3 段的总阻力为： 2.25+10.2=12.5Pa管段3-4：摩擦阻力部分：L=8400 单位长度摩擦阻力Rm=1.33Pa △Pm1-2=1.33*8.4=11.2Pa局部阻力部分：该段的局部阻力的部件有四通：Z =1 , V=5.56m/s局部阻力=1*1.2*5.56*5.56/2=18.5Pa所以管段3-4 的总阻力为：11.2+18.5=29.7Pa管段4-5 ：摩擦阻力部分：L=1100,单位长度摩擦阻力Rm=0.93Pa △ Pm1-2=0.93*1.1=1.023Pa局部阻力部分：该段的局部阻力的部件有70C防火阀、静压箱70C多页调节阀：Z =0.5 , V=5.56m/s静压箱的阻力约30Pa局部阻力=0.5*1.2*5.56*5.56/2+30=39.25Pa所以管段4-5 的总阻力为： 1.023+9.25+30=40.25Pa管段5-6 ：单层百叶风口：Z =3, V=3.17m/s静压箱的阻力约30Pa局部阻力=3*1.2*3.17*3.17/2+30=48Pa所以管段5-6 的总阻力为：48Pa机外余压=机外静压+机外动压=沿程阻力+局部阻力+风管系统最远送风口的动压=37.3+12.5+29.7+40.25+48+1.2*3.47*3.47/2=175Pa机外静压=机外余压- 设备出口处的动压=175-1.2*5.56*5.56/2=156.5Pa风管不平衡率的计算：风管4-7-8 的总阻力为：管段8-7：摩擦阻力部分：L=2300,单位长度摩擦阻力Rm=0.89Pa △ Pm1-2=0.89*2.3=2Pa局部阻力部分：该段的局部阻力的部件有双层百叶送风口、渐扩口、弯头、多页调节阀、裤衩三通双层百叶送风口：查得Z =3,渐扩口：查的Z =0.6弯头：Z =0.39多页调节阀：Z =0.5裤衩三通：Z =0.4，V=3.47m/s汇总的8-7 段的局部阻力为=(3+0.6+0.39+0.5+0.4 )*1.2*3.47*3.47/2=35.3Pa 所以8-7 段的总阻力为：35.3+2=37.3Pa管段7-4：摩擦阻力部分：L=2250,单位长度摩擦阻力Rm=1.01Pa △ Pm1-2=1.01*2.25=2.25Pa 局部阻力部分：该段的局部阻力的部件有多页调节阀、裤衩三通多页调节阀：Z =0.5四通：Z =1.3 , V=4.34m/s汇总的2-3 段的局部阻力为=(0.5+1.3 )*1.2*4.34*4.34/2=20.34Pa所以7-4 段的总阻力为： 2.25+20.34=22.6Pa所以：管段8-7-4 的总阻力为37.3+22.6=59.9Pa风管4-3-2-1 的总阻力为：37.3+12.5+29.7=79.5Pa不平衡率的核算：不平衡率=79.5-59.9/79.5=24.6% > 15%但因系统中增加了手动调节阀，所以可以通过调节阀门开启度来调节系统阻力，进而使系统达到平衡。

9水力计算模板

9水力计算模板
管段0风量为8260.93m3/h,长为6m。摩擦阻力计算如下：
初选管内流速 ，则实际 。取圆管断面直径 ，故实际流速 。
当量直径
按流速当量直径Dv=175mm及实际流速 ，查通风管道单位长度摩擦阻力线算图并进行粗糙度修正后的 ，该管道的摩擦阻力为 =0.495×6.0=2.97Pa.。
局部阻力计算如下：
（9-4）
式中：R — 单位长度的沿程阻力,又称比摩阻，Pa/m；
L — 管段长度，m；
③局部阻力:
（9-5）
式中 ξ — 局部阻力系数；
ρ — 水的密度，1000kg/m3；
V — 水流速,m/s；
9.2.2冷冻水管水力计算举例
根据前述关于水系统的设计论述，本设计各层水管初步布置如图9-8～图9-10所示。水管的水力计算以二层风机盘管系统为例进行计算。二层水管道布置如图9-8。
537.89
271.31
0.1
2110.13
27.13
2137.27
FH1
22140
2379.62
50
0.659
0.64
218.41
216.84
0
140.33
0
140.33
FH2
22140
2379.62
40
0.659
7.88
218.41
216.84
2
1721.95
433.67
2155.63
FH3
22140
Q≥12462KW, DN=150mm。
本设计中冷凝管沿水流方向保持0.3％的坡度，且保证没有积水部位，就近排入卫生间地漏。冷凝水管采用聚氯乙烯塑料管，在实际应用过程中，若冷凝水盘处于机组的负压段，凝水盘出口处应设置出口与大气相通的水封，其高度比凝水盘处的负压大50％左右。连接到设备冷凝水管的尺寸由设备决定。一般情况下，每1kw的冷负荷每小时约产生0.4kw左右的冷凝水，在潜热负荷较高的情况下，每1kw冷负荷约产生0.8kw的冷凝水。在本设计中，采用了根据机组的冷负荷，按上述（3）数据近似选定冷凝水的公称直径。本工程具体冷凝水管选择详见水平面图。

风路系统水力计算

风路系统水力计算

风路系统水力计算1 水力计算方法简述目前，风管常用的的水力计算方法有压损平均法、假定流速法、静压复得法等几种。

1.压损平均法（又称等摩阻法）是以单位长度风管具有相等的摩擦压力损失mp ∆为前提的，其特点是，将已知总的作用压力按干管长度平均分配给每一管段，再根据每一管段的风量和分配到的作用压力，确定风管的尺寸，并结合各环路间压力损失的平衡进行调整，以保证各环路间的压力损失的差额小于设计规范的规定值。

这种方法对于系统所用的风机压头已定，或对分支管路进行压力损失平衡时，使用起来比较方便。

2.假定流速法是以风管内空气流速作为控制指标，这个空气流速应按照噪声控制、风管本身的强度，并考虑运行费用等因素来进行设定。

根据风管的风量和选定的流速，确定风管的断面尺寸，进而计算压力损失，再按各环路的压力损失进行调整，以达到平衡。

各并联环路压力损失的相对差额，不宜超过15%。

当通过调整管径仍无法达到要求时，应设置调节装置。

3.静压复得法（略，具体详见《实用供热空调设计手册》之11.6.3）对于低速机械送（排）风系统和空调风系统的水力计算，大多采用假定流速法和压损平均法；对于高速送风系统或变风量空调系统风管的水力计算宜采用静压复得法。

工程上为了计算方便，在将管段的沿程（摩擦）阻力损失mP ∆和局部阻力损失jP ∆这两项进行叠加时，可归纳为下表的3种方法。

将mP ∆与jP ∆进行叠加时所采用的计算方法2 通风、防排烟、空调系统风管内的空气流速2.1 通风与空调系统风管内的空气流速宜按表2-1采用风管内的空气流速（低速风管）表2-1注：1 表列值的分子为推荐流速，分母为最大流速。

2.2 有消声要求的通风与空调系统，其风管内的空气流速宜按表2-2选用风管内的空气流速（m/s）表2-2注：通风机与消声装置之间的风管，其风速可采用8~10m/s。

2.3 机械通风系统的进排风口风速宜按表2-3机械通风系统的进排风口空气流速（m/s）表2-32.4暖通空调部件的典型设计风速，按表2-4采用。
