[指南]汽车钣金修复技巧汽车钣金修复技术摘要:汽车钣金就是汽车维修的一种方法～又叫冷做。
如果车身外观损坏变形～就需要钣金这个工序～汽车碰撞修复已经由原始的“砸焊拉补”发展成为车身二次制造装配。
碰撞事故车辆的修复不再是简单的汽车钣金的敲敲打打～修复的质量也不呢不过单靠肉眼去观察车辆的外观缝隙～维修人员不但要了解车身的技术参数和外形尺寸～更要掌握车身材料特性～受力的特性传递车身变形趋势和受力点以及车身的生产工艺。
如焊接工艺等等。
在掌握这些知识的基础上～维修人员还要借助先进的测量工具～通过精准的车身三维测量～以判断车身直接的间接的受损变形情况～制定出完整的车身修复方案～配合正确的车身修复方案～将车身各关键点恢复到原有的位置。
关键词:裂纹～缝隙～凹凸～车门～翼子板～测量～锈蚀目录:1.汽车车身修复技术概述2(汽车车身修复工具介绍3(汽车车身修复测量工艺4(汽车修复技术工艺5(汽车涂装工艺概述:随着汽车技术的发展～汽车的车身结构特别是轿车车身的材料、结构也发生了变化～承载式车身的应用越来越广泛。
由此给车身修复工作提出了更高的要求。
钣金修复后不只是为了恢复外形～而更重要的是尽最大的努力使整个车身壳体恢复到损伤前的状态～以保证修复过的汽车不因为车身修复而出现“二次事故”,喷涂方面不仅要满足外观平整的要求～对色彩、耐用等要求也日益提高。
所有这些必须应用先进的设备～进行规范作业～严把质量关～以满足车身维修作业高标准、高质量的要求。
车身修复工具介绍:一、钣金维修常用手工工具汽车钣金常用手工工具包括:通用工具、车身修理工具等。
1.通用工具汽车钣金维修所使用的工具如各式扳手、螺丝刀、钳子和铁剪刀等一些常用的手工工具。
2.车身修理工具,1,球头锤。
扳金作业的多用途工具～用于校正弯曲结构～一般用于作业初成型车身部件。
,2,橡皮锤。
用于柔和地敲击薄钢板～不会损坏油漆表面。
,3,铁锤。
铁锤是复原损坏的钣金件所必需的工具～用来敲打损坏的金属板使其大致回到原形～在更换金属板时则用于清理损坏的金属板。
汽车车门的修复技术研究现状汽车碰撞后的车门修复[1, 2]1.汽车碰撞后的车门修复汽车碰撞造成汽车车门的损坏，汽车车门是车身的重要部件，所以对其的修复就十分重要了.汽车车门的构造按其功能来分，如图1 所示。
汽车车门是通过铰链安装在车身上的,所以车门的修复必须首先对汽车车身进行检测和修复。
●连接部件：14—车门铰链、13-车门开度限位器;●使用功能部件：1-三角窗、4—车门玻璃、6-车门插销、7-门锁外手柄、8—门锁、10—固定拉手、11—门锁内手柄、12-玻璃升降器手柄;●装饰部件:2—门内板、3—门外板、9—车门内护板；●密封部件：5—密封条。
图1. 汽车车门的构造图.一．车身侧面修复.汽车的车门铰链安装在汽车车身的侧车身上，侧车身将前车身、车顶板连接起来形成乘坐室。
侧车身构件作为车门的支架，为保证驾驶室整体结构具有足够的强度和刚度，增加了纵横方向的加强板件，形成一个坚固的箱形结构。
汽车车门就是箱形结构的“盖"，汽车车门使用时要频繁的开闭，而且对汽车箱体结构的密封、降低噪声都非常重要，因此,其修复的技术要求是很高的。
１.碰撞方向对车门的损伤。
汽车碰撞一般有正面、侧面、后面（追尾）3 个方向，由于汽车车身设计时要考虑乘员的安全，通常在车身结构方面都进行了精心设计.汽车的车身碰撞受力的大小、方向是碰撞损伤的重要因素，结合车身结构进行分析，从而对碰撞损伤部位和损伤程度得出正确的结论，是碰撞修复的重要前提。
汽车的正面碰撞如图2所示，图中的红色箭头表示正面碰撞的传力途径和碰撞力的分散状况。
从图2可以分析得到从正面碰撞以后，车门受碰撞力的影响较小。
通常可以修复的车身损伤,只会影响到侧车身的前门柱; 可以通过对前车身的基准检测点进行测量，就可以确定修复方案。
而后面(追尾）的碰撞对车门影响通常也不大。
侧面碰撞如图3所示，图中的红色箭头表示侧面碰撞的传力途径和受力状况。
从图3 可以得出侧面碰撞以后，对车身的侧面和车门的损伤都是十分严重的（图4）。
课程标准学院(部门)适用专业名称汽车检测与维修技术（汽车车身维修技术）课标编码051014800课程名称汽车车身修复技术执笔人审核人教务处制二〇二二年二月一、课程性质与任务（主要描述该门课程的性质、在人才培养上的角色及所承担的任务，课程的先修、后续课程等。
500字以内。
）本课程是汽车检测与维修技术专业学生【 必修 选修】的【 公共基础 专业基础 专业核心 专业拓展】课程，属于【 A类（纯理论课） B类（[理论＋实践]课）C类（纯实践课）】。
本课程是汽车检测与维修技术专业关键工作岗位车身修理和喷漆对应的核心课程，是教育部1+X职业技能等级证书制度首批试点专业汽车运用与维修-钣金（中级）的考核模块，是保时捷PEAP项目（品质实习生）校企认定课程，是广东省精品资源共享课程。
课程内容基于汽车车身检测与维修岗位群需求，对接汽车运用与维修“1+X”职业技能等级证书标准和世界技能大赛车身修理项目标准，适应汽车检测与维修行业新技术、新工艺、新规范、新业态，满足新时代汽车检测与维修行业对复合型技术技能人才的需求。
贯彻立德树人的育人理念，基于岗位工作任务，按照“3阶5欲7步”实施教学；依托超星学习通平台、省级精品课程、汽车检测与维修技术省一类品牌专业建设实训基地等教学资源，产教融合构建了“学、仿、做”一体的学习环境；采用“5欲”质量诊断与改进系统实行校企多元过程评价；课、证、岗、赛四位一体，培育出有情操、明理论、熟技能、会应变、能创新的汽车检测与维修高素质技术技能人才。
本课程的先修课程有：《汽车车身接合技术》、《汽车构造与检修》、《汽车电器与电子技术》《汽车车身结构与材料》，后续课程有：《事故汽车查勘与定损》、《汽车运用与维修专项实训》、《二手车评估》。
二、课程目标与要求（根据职业教育国家教学标准要求，对接职业标准（规范）、职业技能等级标准等，总体概述本课程的知识、能力、素质目标与要求,500字以内，并通过矩阵表明确课程目标对专业培养规格分解指标的支撑度，具体参考人才培养方案修制订的《专业课程（模块）体系构建纪要》）根据2018版汽车维修工国家职业技能标准三级和1+X汽车运用与维修职业技能等级证书中级的要求，本课程通过介绍汽车修复技术常用到大梁校正与测量，钣金修复，CO2保护焊、电阻焊、切割、等工艺，展开相应的理论教学和实训，培养良好的安全和卫生习惯，为学习后续课程，从事工程技术工作和科学研究工作打下坚实的基础。
AUTO AFTERMARKET | 汽车后市场车身外覆盖件在不同损伤程度下的修复方法徐诞常州交通技师学院 江苏省常州市 213000摘 要： 在汽车车身修复各项目中，一般情况下，外覆盖件损伤的事故车在总体事故车中所占比例最高，因此，车身外覆盖件修复是钣金维修从业人员必须掌握的一项基本技能。
汽车车身外覆盖件主要包括左右车门、前后翼子板与保险杠、发动机舱盖、后尾箱盖、汽车车顶等。
根据材料的不同，车身外覆盖件又可划分钢板制件、塑料制件与铝合金制件（本文主要针对钢板制件进行论述）。
针对不同的材料，其维修方法略有不同但又大同小异，一般常用的维修为：敲击修复、拉伸修复与整体更换。
关键词：车身 覆盖件 修复1 单点小凹坑修复大部分汽车均存在单点小凹坑，产生的原因一般为被飞溅的石子碎屑击伤或车辆、行人蹭伤。
该损伤面积与伤害程度较小，通过肉眼或手掌触摸即可发现，其修复方法也较为简单，使用钣金精修锤和手垫铁配合修复，采用实敲法对损伤区域定位与力的释放，再使用虚敲法对损伤部位进行精致敲击修复，必要时可使用木棰或橡胶锤敲击，以减少敲击过程中的面板延展。
一般情况下，采用虚敲法反复敲击至表面较为平顺状态即可。
2 中型损伤修复中型损伤一般为100mm X 100mm大小的损伤区域，该损伤面积较大，且通常弹性变形与塑形变形同时出现，一般采用钣金锤敲击修复与介子机收火法配合修复。
首先使用测量法配合手掌触摸法与目视判断法确定损伤范围，通过确定后的损伤程度与位置，选择精修锤与合适形状的手垫铁（一般选用手垫铁，其弧度应不大于原始板面弧度的80%），然后采用虚敲法顶凹打凸，对损伤位置进行敲击修复。
待完成面板修复工作的60%—70%，使用平面锉横向轻微锉削板件表面，检查表面修复平整度，同时使用钣金锤轻微敲击板面偏高位置。
敲击基本不变的为实高的板面，虚高板面会轻微缓和或降低，此为消除金属表面应力，可有效降低Repair Method of Car Body Outer Cover under Different Degree of DamageXu DanAbstract： I n the car body repair projects, under normal circumstances, accident vehicles with outer cover damage account for the highest proportion of the total accident vehicles. Therefore, the body outer cover repair is a basic item that must be mastered by sheet metal repair practitioners. The outer covering parts of automobile body mainly include left and right doors, front and rear fenders and bumpers, engine compartment cover, tail box cover, automobile roof, etc. According to different materials, the outer cover of the car body can be divided into steel parts, plastic parts and aluminum alloy parts (this article mainly discusses steel parts). For different materials, the repair methods are slightly different but similar.Commonly used repairs are: knock repair, stretch repair and overall replacement.Key words： c ar body, cover piece, repair图1 车身损伤修复流程166AUTO TIMEAUTO TIME167AUTO AFTERMARKET | 汽车后市场时代汽车 在维修过程中造成损伤外扩的概率，见下图2。

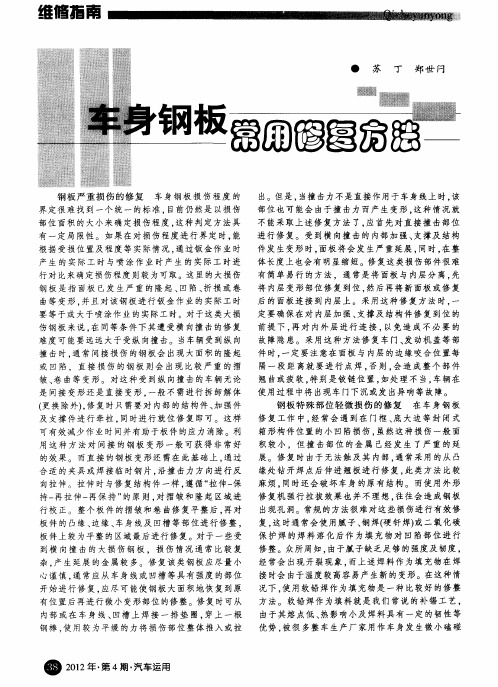

车身钢板修复--山东万通
车身外部钢板不恰当的修复，不仅在表面上会给人比较粗糙和拼凑的感觉，而且还会影响到车辆的使用寿命，甚至给车辆埋下安全隐患。
例如车辆在使用过程中出现的渗水、漏风、进灰尘、异响等故障，多数情况是因为钢板修复不到位造成的。
一、修复严重损伤钢板
车身钢板损伤程度的界定很难找到一个统一的标准，很多保险公司目前仍然是以损伤部位面积的大小来确定损伤程度，这种判定方法是有一定局限性的。
例如很多划伤或刮伤部位看起来损伤面积较大，但是修复时只做简单的拉拔即可修复，比较容易。
相反，很多损伤部位的面积较小，但由于损伤较为严重，加之又处于非常复杂的部位，维修作业时就较为困难了。
笔者认为在对损伤程度进行界定时，应根据受损位置及程度等实际情况，通过钣金作业时产生的实际工时与喷涂作业时产生的实际工时进行对比来确定。
这里的大损伤钢板是指面板已发生严重的隆起、凹陷、折损或卷曲等变形，并且对该钢板进行钣金作业的实际工时要等于或大于喷涂作业的实际工时。
对于这类大损伤钢板来说，在同等条件下其遭受横向撞击的修复难度可能要远远大于受纵向撞击。
当车辆受到纵向撞击时，通常间接损伤的钢板会出现大面积的隆起或凹陷，直接损伤的钢板则会出现比较严重的褶皱、卷曲等变形。
对这种受到纵向撞击的车辆无论是间接变形还是直接变形，一般不需进行拆卸解体（更换除外），修复时只需要对内部的结构件、加强件及支撑件进行牵拉，同时进行就位修复即可。
这样可有效减少作业时间并有助于板件的应力消除。
利用这种方法对间接变形一般可获得非常好的效果。
而直接变形还需在此基础上，通过合适的夹具或焊接临时钢片沿撞击力方向进行反向拉伸。
拉伸时与修复结构件一样，遵循“拉伸→保持→再拉伸→再保持”的原则，对褶皱和隆起区域进行校正。
整个板件的褶皱和卷曲修复平整后，再对板件的凸缘、边缘、车身线及凹槽等部位进行修整，板件上较为平整的区域最后进行修复。
对于一些受到横向撞击的大损伤钢板，损伤情况通常比较复杂，产生延展的金属较多。
修复该类故障应尽量小心谨慎，通常应该从车身线或凹槽等具有强度的部位开始进行修复，应尽可能使钢板大面积地恢复到原有位置后再进行微小变形部位的修整。
修复时可从内部或在车身线、凹槽上焊接一排垫圈，穿上一根钢棒，使用较为平缓的力将损伤部位整体推入或拉出。
但是，当撞击力不是直接作用于车身线上时，该部位也可能会由于撞击力而产生变形，这种情况就不能采取上述修复方法了，应首先对直接撞击部位进行修复。
受到横向撞击的内部加强、支撑及结构件发生变形时，面板将会发生严重延展，同时，在整体长度上也会有明显缩短。
修复这类损伤部件很难有简单易行的方法，通常是将面板与内层分离，先将内层变形部位修复到位，然后再将新面板或修复后的面板连接到内层上。
采用这种修复方法时，一定要确保在对内层加强、支撑及结构件修复到位的前提下，再对内外层进行连接，以免造成不必要的故障隐患。
采用这种方法修复车门、发动机盖等部件时，一定要注意在面板与内层的边缘咬合位置每隔一段距离就要进行点焊，否则会造成整个部件翘曲或疲软，特别是铰链位置，如处理不当，车辆在使用过程中将出现车门下沉或发出异响等故障。
汽车维修养护网
二、钢板特殊部位的小损伤修理方法郴州电视台
在车身钢板修复工作中，经常会遇到在门框、底大边等封闭式箱形构件位置的小凹陷损伤，虽然这种损伤一般面积较小，但撞击部位的金属已经发生了严重的延展。
修复时由于无法触及其内部，通常采用的从凸缘处钻开焊点后伸进翘板进行修复，此类方法比较麻烦，同时还会破坏车身的原有结构。
而使用外形修复机强行拉拔效果也并不理想，往往会造成钢板出现孔洞。
常规的方法很难对这些损伤进行有效修复。
这时，许多维修技师通常会使用腻子、铜焊（硬钎焊）或二氧化碳保护焊的焊料溶化后，作为填充物对凹陷部位进行修整。
众所周知，由于腻子缺乏足够的强度及韧度，经常会出现开裂现象，而上述焊料作为填充物在焊接时会由于温度较高容易产生新的变形。
在这种情况下，使用软铅焊作为填充物是一种比较好的修整方法。
软铅焊作为填料就是我们常说的补锡工艺。
由于其熔点低、热影响小及焊料具有一定的韧性等优势，被很多整车生产厂家用作车身发生微小磕碰时的补救措施，在国内维修行业也应用多年。
在使用该工艺时应注意焊料的成分必须合理（含铅69%、锡30%、锑1%），这样便于在较大的温度区间内维持其可塑性。
修复前对损伤部位的清洁处理和作业时温度的控制也同样非常重要，稍有不慎，将导致结合处出现黑边、颗粒粗大等不良现象。
如能充分考虑这些因素进行正确操作，修复后的效果应该是非常理想的。
三、钢板修复时的注意事项
进行钢板修整可通过手锤与垫铁的配合、外形修复机点焊拉拔等方法进行作业。
采用手锤与垫铁配合作业时，车身许多位置钢板内侧的隔音垫在作业时必须将其清除，否则将会粘附在垫铁上，对修复质量造成影响。
在进行损伤部位的点焊拉拔作业时，焊接电流应尽可能小一些，以防止焊点过大和温度过高。
对一些具有足够强度的车身线和凹槽部位进行修复时，应尽量采取整体拉出的方法，以避免单点拉拔时造成凸起点过高或出现孔洞。
如果形成凸点，可使用手锤与垫铁配合的正敲法将凸点修平，背部不易触及的凸点可使用修复机上的收缩钢棒加热后施加一个轻微向下的力，这样也可将凸点修平。
已经拉出孔洞的区域，应及时进行焊接。
如果该部位用腻子进行填充，那么车辆将很难经受行驶时振动和洗车时高压水枪压力的考验。
修复钢板上一些装饰条的塑料卡扣安装孔时，应该尽量修复到原始平面，如果腻子太厚，这些卡子将很难安装到位。
修复钢板时，应尽量采取不收缩或少收缩的方法，如采用热收缩的方法将可能改变金属材质及破坏钢板原有的防腐层。
钢板产生轻微鼓动（油壶）现象时，可使用垫铁、修平刀顶住该部位的内侧，或使用吸盘式拉拔器拉住外侧，采用橡胶锤弹性敲击钢板附近的边缘或加强筋是一种非常有效的方法。
在确定必须使用收缩方法时，应尽可能使变形部位接近于原始位置，这样可以避免已经拉延的金属产生额外损伤。
对于车顶这样的大面积板件，在热收缩时即使非常小心谨慎，也往往会造成收缩部位越来越大，甚至蔓延到整个板件。
其实在很多情况下这类钢板并不是金属发生延展才出现整体弹跳现象的，而是收缩点太多、控点不准造成金属疲软，或内层加强筋与顶棚连接处开胶等原因所致。
在确认没有开胶后，不要一味地去收缩，以避免情况更加恶化。
维修技师可通过增加内层横向加强筋作支撑的方法解决该问题。
安装内层加强筋时应尽量将其装在其它加强筋的中间位置，与顶棚的连接部位要进行打胶处理。
同时，必须要注意加强筋不可影响到相关构件的安装和车内整体视觉效果。
在金属收缩过度时，可以使用手锤与垫铁配合的正敲法将金属重新拉延，或者使用垫铁顶住内侧，施加适当的压力，将外侧加热后使其缓慢冷却，也可以获得同样的效果。
