软化水设备安装条件及性能特点解析

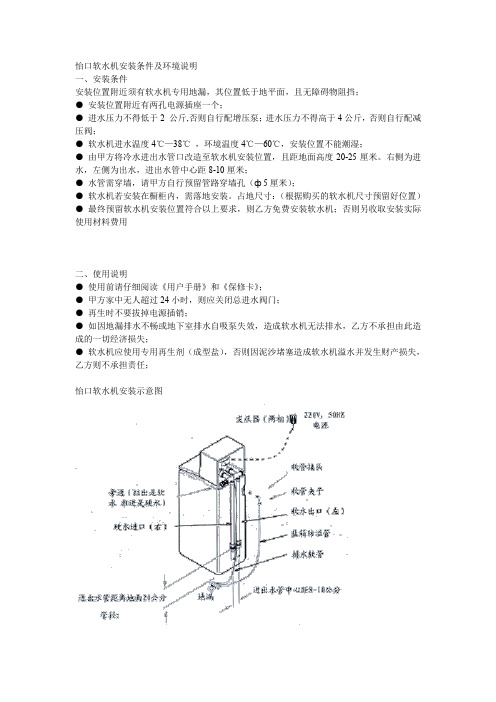

怡口软水机安装条件及环境说明一、安装条件安装位置附近须有软水机专用地漏，其位置低于地平面，且无障碍物阻挡；●安装位置附近有两孔电源插座一个；●进水压力不得低于2 公斤,否则自行配增压泵；进水压力不得高于4公斤，否则自行配减压阀；●软水机进水温度4℃—38℃，环境温度4℃—60℃，安装位置不能潮湿；●由甲方将冷水进出水管口改造至软水机安装位置，且距地面高度20-25厘米。

右侧为进水，左侧为出水，进出水管中心距8-10厘米；●水管需穿墙，请甲方自行预留管路穿墙孔（ф5厘米）；●软水机若安装在橱柜内，需落地安装。

占地尺寸：（根据购买的软水机尺寸预留好位置）●最终预留软水机安装位置符合以上要求，则乙方免费安装软水机；否则另收取安装实际使用材料费用二、使用说明●使用前请仔细阅读《用户手册》和《保修卡》；●甲方家中无人超过24小时，则应关闭总进水阀门；●再生时不要拔掉电源插销；●如因地漏排水不畅或地下室排水自吸泵失效，造成软水机无法排水，乙方不承担由此造成的一切经济损失；●软水机应使用专用再生剂（成型盐），否则因泥沙堵塞造成软水机溢水并发生财产损失，乙方则不承担责任；怡口软水机安装示意图怡口纯水机安装条件及环境说明一、安装条件●纯水机安装位置附近（一般安装于橱柜洗菜池下面）须有地漏或直径4厘米PVC下水管；●安装位置附近有两孔电源插座一个；●自来水压力不得高于4公斤，否则自行配减压阀；●主机尺寸：长42厘米，宽22厘米，高47厘米;储水罐：直径30厘米，高45厘米;●进水温度4℃—38℃，环境温度4℃—60℃;●水管如需穿墙，请自行预留管路穿墙孔（ф3厘米）;●如不具备安装条件，乙方有权选择不予安装；如甲方坚持安装，则乙方不承担由此造成的一切经济损失。

二、使用说明●使用前请仔细阅读《用户使用说明书》和《保修卡》；●甲方家中无人超过24小时，则应关闭纯水机进水阀门；●纯水机超过相应使用寿命（7年），本公司仍提供售后服务,但乙方不再承担如漏水等事故造成一切经济损失的责任；●甲方自行维修、更换滤芯，乙方不承担由此造成一切经济损失的责任。

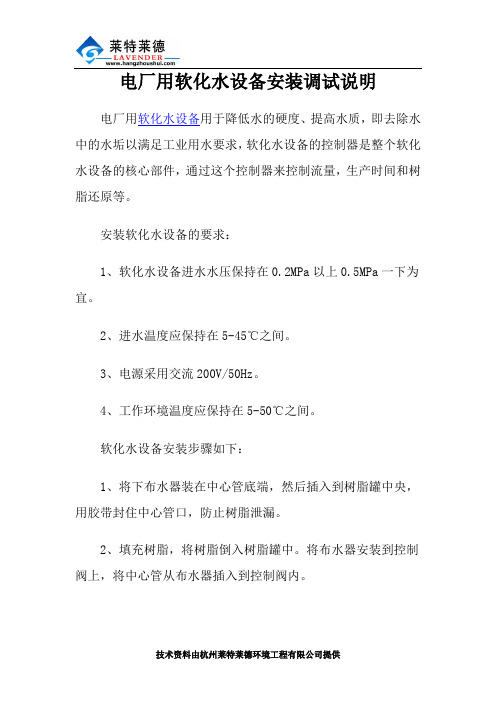

电厂用软化水设备安装调试说明电厂用软化水设备用于降低水的硬度、提高水质，即去除水中的水垢以满足工业用水要求，软化水设备的控制器是整个软化水设备的核心部件，通过这个控制器来控制流量，生产时间和树脂还原等。

安装软化水设备的要求：
1、软化水设备进水水压保持在0.2MPa以上0.5MPa一下为宜。

2、进水温度应保持在5-45℃之间。

3、电源采用交流200V/50Hz。

4、工作环境温度应保持在5-50℃之间。

软化水设备安装步骤如下：
1、将下布水器装在中心管底端，然后插入到树脂罐中央，用胶带封住中心管口，防止树脂泄漏。

2、填充树脂，将树脂倒入树脂罐中。

将布水器安装到控制阀上，将中心管从布水器插入到控制阀内。

3、将吸盐管与阀体链接的配件插入吸盐管内，把盐阀置入
盐箱中，与塑料头链接。

4.、链接排水管。

5、按照控制阀的箭头指示连接水管，安装压力表、手动阀
门与旁通阀，在进水阀安装y型过滤器，防止管道堵塞。

软化水设备调试
确认软化水设备各部件组装是否完成，并检查是否存在漏洞，首先将管道中的杂质通过旁通阀冲洗干净，然后接通电源，慢慢将进水阀打开，待水管中的空气排放干净再将水阀完全打开。

调整控制，直至水质合格和软化水设备正常运行即可。

软化水设备的还原再生
电厂用的软化水设备经过长时间的运行，降低水硬度的能力下降，为保证软化水设备的出水质量，这时就要对软化水设备进行再生还原，软化水设备主要包括：钠离子交换器，盐箱和控制器，软化水设备的还原就是对钠离子交换器中的树脂进行还原。

软化水设备的再生还原甚为重要，如果不对齐进行还原，其水质会下降，会不符合软化水标准。

全自动软化水设备使用说明及安装注意事项软化水设备简要说明：软化水设备就是采用阳树脂对水进行软化，主要目的是让阳树脂吸附水中的钙、镁离子(形成水垢的主要成分)、降低水的硬度，并可以进行树脂再生，循环使用。

全自动软水器是将软化器运行及再生的每一个步骤实现自动控制，并采用时间、流量或其它感应器等方式来启动再生。

全自动软水器的基本构成为：多路控制阀、树脂罐(含树脂)、盐箱及管路系统。

软水器采用强酸性阳离子树脂将原水中的钙、镁离子置换出去，经该设备流出的水而为硬度极低的软化水。

其化学反应为：2RNa+Ca2+(Mg2)=R2Ca(Mg)+2Na+。

当树脂吸附到一定量的钙、镁离子后必须进行再生-用饱和盐水浸泡树脂把树脂里的钙、镁离子等硬度置换出来，恢复树脂的软化交换能力，并将废液排出。

其化学反应为：R2Ga=2RNa+Ca2+ 。

整个再生过程包括：反洗-松动树脂层，吸盐慢洗-发生交换反应，冲洗(正洗)-将化学反应交换下来的钙、镁离子冲净，注水-为了下次再生。

全自动软化水设备选型软化水设备的选型主要依据是需水量、原水硬度及适用场合1) 相同出水量的设备有多种型号，可根据实际用水情况选取。

2) 原水硬度:原水硬度≤3m·mol/L时，可以选时间控制型，按设备最大产水量计;原水硬度≤6m·mol/L时，可以按表中设备的最大产水能力选型;原水硬度≤8m·mol/L时，可按设备产水能力的平均值选型;原水硬度8～10m·mol/L，应按设备最小产水能力计算,或采用多级系统;原水硬度≥10m·mol/L，须选用多级处理，一般两级处理可达到要求。

3) 用水场合：如果配用热水锅炉或其他同类设备，可按设备最高产水能力选型; 如果向蒸汽锅炉供水，一般按锅炉蒸发量的1.2倍与设备产水能力匹配。

软化水设备主要技术指标：1.进水压力：0.2~0.5Mpa2.原水硬度：<12mmol/L(当原水硬度>8 mmol/L时，应事先声明)3.出水硬度：<0.03mmol/L (达到《国家低压锅炉水质标准》GB1576-2001要求);4.原水含盐量<1000mg/L，浊度<55.电源：~220V，50HZ6.盐耗量<100g/克当量(与原水硬度有关);7.水耗<2%;电耗<40W软化水设备特点1.选用高性能离子交换树脂，工作交换容量大，能耗低，使用寿命最长。

产品使用说明书全自动软水器苏州康凌环保设备有限公司目录一、安装要求---------------------------------------------------------2二、安装步骤---------------------------------------------------------2三、软水器试调运行---------------------------------------------------3四、软水器在生程序设置-----------------------------------------------3五、软水器标准工作流程-----------------------------------------------4六、控制器程序设置---------------------------------------------------4七、软水器维护-------------------------------------------------------5八、故障原因---------------------------------------------------------5一、安装要求①、进水压力应在0.2-0.6MPa，当水源压力无法满足要求时，可安装增压水泵提高进水压力。

如果压力过高，应安装减压阀来控制进水压力。

②、进水温度应在5-45℃之间，此装置不允许在冰点状态下工作.③、电源采用交流200V/50Hz，运行中需保证电源不间断,并不可被其开关切断.④、软水器应安装在牢固的平台上，附近有畅通的下水，并留有足够的操作和维修空间。

二、安装步骤1）、先将树脂罐.盐罐就位于坚实的基础上,并保证罐体水平2）、把下布水器牢固安装在中心管底端，然后插入到树脂罐中央，在中心管上端低于罐口0.5mm处截断并导角，然后用胶带封住中心管口，以防树脂漏入。

3）、将树脂均匀地装入树脂罐中，树脂装填完，取下中心管的封口胶带，将中心管上部及树脂罐端面用水冲洗并擦干净，中心管及控制器密封圈处涂上硅油。

全自动软化水设备操作手册一.全自动软化水设备操作手册----安装篇1.安装要求：1) 软水器要应安放在牢固的水泥平台上，附近应设有排水道，且排水管的排水量应和软水器的排水量相配。

2) 储盐箱(盐筒)应安放在靠近树脂罐的地方，两者间距不大于200MM，并尽量缩短吸盐管的长度。

3) 软水器与加热设备直接相连时，应保持3米以上的管距并安装单向阀。

4) 储盐罐的放置应便于再生剂的补充。

5) 设备附近应当留有操作及检查修的空间。

2.管道连接：1) 管道的连接请参照当地施工规范的有关内容。

2) 按照控制阀口径连接进口出水管。

3) 进出水管应装有手动阀门，进出水管之间应装有旁通阀，出水管应安装取样阀，进水管道建议安装Y型过滤器。

4) 尽量缩短排水管的长度，减少弯度，控制阀与排水道距离不超过2米。

5) 排水管与排水道连接时，必须使排水管与排水道的水面保持一定的空间，防止活水被子虹吸返回软水器。

6) 排水管道中不得安装各类阀门。

7) 盐水管的连接一定要保持良好的密封性，否则会影响软水器的再生效果。

8) 在盐水罐的预留孔位上安装溢流口，并配接头塑料管(用户自购),引至排水道.。

9) 各种管道都必须设不定期独立的支架,不允将管道的重力,应力传给控制阀。

3.电气连接：1) 确认控制阀的电气参数与电源一致。

2) 将插头插入与相配插座。

3) 电源插座不应受附近开关的控制。

4.树脂的装填：1) 树脂装前应将中心管收集管(带布水器)放入树脂罐中央，(此时应用胶带封住中心管，防止石英砂和树脂进入中心管)2) 将石英砂按规定的量丛中心管周围的空隙投入树脂罐，并使之在罐底埔平。

3) 将处理好的树脂(阳树脂)按照规定的装填量丛中心管周围投入树脂罐。

4) 上述操作应使中心管始终保持在树脂罐的中央位置。

5) 取下中心管的封口胶带。

6) 将控制阀的承插口对正中心管，小心地顺时针转动控制阀。

(注意：在旋转须在中心管口部涂擦润滑剂，一定要确保中心管插入阀体)直至控制阀旋紧在罐体接口上。

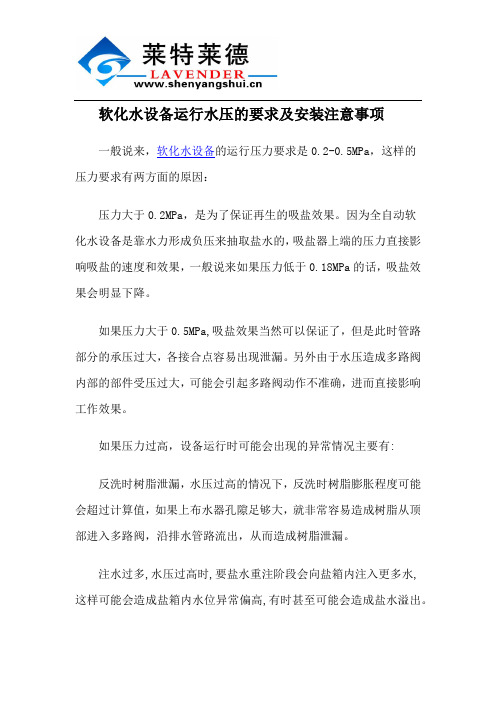

软化水设备运行水压的要求及安装注意事项一般说来，软化水设备的运行压力要求是0.2-0.5MPa，这样的压力要求有两方面的原因：压力大于0.2MPa，是为了保证再生的吸盐效果。

因为全自动软化水设备是靠水力形成负压来抽取盐水的，吸盐器上端的压力直接影响吸盐的速度和效果，一般说来如果压力低于0.18MPa的话，吸盐效果会明显下降。

如果压力大于0.5MPa,吸盐效果当然可以保证了，但是此时管路部分的承压过大，各接合点容易出现泄漏。

另外由于水压造成多路阀内部的部件受压过大，可能会引起多路阀动作不准确，进而直接影响工作效果。

如果压力过高，设备运行时可能会出现的异常情况主要有:反洗时树脂泄漏，水压过高的情况下，反洗时树脂膨胀程度可能会超过计算值，如果上布水器孔隙足够大，就非常容易造成树脂从顶部进入多路阀，沿排水管路流出，从而造成树脂泄漏。

注水过多,水压过高时,要盐水重注阶段会向盐箱内注入更多水,这样可能会造成盐箱内水位异常偏高,有时甚至可能会造成盐水溢出。

阀门动作异常，出水指标不稳定合格，当水压过高时，在多路阀活塞或阀板的一侧可能会形成超过原计算的压力，这样阀体原配电机在驱动阀门动作时可能会有不够顺畅，从而引起阀门动作不到位等情况，这样可能会在阀门内部形成一些通路，未处理的水经这些通路流向出水口而引起也水指标不稳定达标。

再生效果不好：当水压过高时，吸盐速度加快，这样有效再生时间可能会缩短很多，从而不能达到很好的再生效果。

建议采用安装减压阀的方法来控制压力。

可以采用定压或比例式减压阀，这样可以在后级得到稳定的压力。

软化水设备，即降低水硬度的设备，主要用于除祛水中的钙、镁离子，软化水设备在软化水的过程中，不能降低水中的总含盐量，可以用于空调等系统的补给水的软化以及生活用水的处理等。

软化水设备可广泛应用于蒸汽锅炉、热水锅炉、交换器、蒸发冷凝器、空调、直燃机等系统的补给水的软化。

还可用于宾馆、饭店、写字楼、公寓、家居等生活用水的处理及食品、饮料、酿酒、洗衣、印染、化工、医药等行业的软化水处理。

软化水处理设备水质要求我们都知道软化水设备从最根本分为和自动两种，软化水处理设备是传统的软化水制备标准方式,主要有顺流、逆流两种形式，一般是两只软化水树脂罐体并联，根据工艺流程不同，每只罐体需要配用8-11只阀门)再生时用专用的盐泵将溶解好的盐液泵入软化水树脂罐。

软化水处理设备特点1)流程简单易懂，易于操作，成本低，可以适用于流量很大的需要;2)水质要求软化水阀系统对来水水质要求比较低，水中含有杂质等不会对阀体造成影响。

3)操作及维修软化水阀系统的操作十分简单，非专业人士也可进行操作。

维修也比较简单，只需要将损坏的零件更换即可，不存在整体更换。

软化水处理设备运行控制钠离子交换器，罐体为软化水树脂罐，外形美观大方，且在软化的基础上更新设计，融入新技术、新材料，使得操作简单明了，更具人性化，运行也更加稳定。

四套控制钠离子交换器操作模式都一样，二台为一组，一用一备，可二十四小时不间断运行。

当一台运行时，另一台处于备用状态，根据原水硬度、树脂填充量等参数计算出周期制水量，再结合每天的用水量和用水规律就可以确定再生时间，当处于运行状态的软水器需再生时，启用备用的另一台，交替运行，实现不间断供水。

设备运行注意事项1、软水器必须安装在牢固的水平地面上，附近应设计有排水管道。

2、盐罐安放应靠近树脂罐。

3、装填树脂：将处理好的树脂按照核定的装填量放入树脂罐。

4、启动软水器时，应关闭旁通阀，然后开启出口控制阀，最后缓慢开启进口控制阀(注意：如进口控制阀开启过快，管道内的水和残留的空气会进入软水器造成树脂随水流跑出树脂罐现象)。

5、在最初使用阶段需加强水质检测，并根据水质变化调整再生过程(合理的再生时间)，使之处于最佳工作状态。

6、盐罐内注意要有足够饱和的再生剂，以保证下一还原周期再生所用的盐量。

7、软化水处理设备经过上述安装、调试后进行取样化验，水质达到要求就可投入供水。

全自动软化水设备技术参数详细解析1.处理能力：全自动软化水设备的处理能力是指其每小时能处理的水量。

处理能力通常以立方米/小时（m³/h）表示。

不同的设备处理能力不同，可以根据实际需求进行选择。

2.负荷流量：指全自动软化水设备在最大处理能力下的水流量。

通常以立方米/小时（m³/h）表示。

负荷流量决定了在设备工作过程中需要的水流量。

3.软化水效果：软化水设备的效果是指其能够去除水中的硬度离子的效果。

这通常以去除水中的钙和镁离子的百分比表示。

软化水设备的效果越好，其去除硬度离子的能力越强。

4.回收率：回收率是指全自动软化水设备中用于软化水处理的树脂的回收率。

回收率越高，设备的使用寿命越长，成本也越低。

一般来说，回收率应当在85%以上。

5.软化水设备的电源电压和频率：全自动软化水设备通常需要接通电源才能正常工作。

因此，需要了解设备所需的电源电压和频率，以便正确连接电源。

6.设备尺寸和重量：全自动软化水设备的尺寸和重量主要决定了其安装和使用的便捷性。

尺寸越小，设备越容易安装在有限空间内。

重量越轻，搬运、维修和保养等工作也越容易。

7.控制方式：全自动软化水设备的控制方式通常以手动、自动和计时三种方式之一来实现。

手动控制需要人工干预和操作，自动控制则可以根据设定的参数自动运行，计时控制则根据设定的时间进行操作。

根据实际需求选择合适的控制方式。

8.控制阀类型：全自动软化水设备的控制阀是实现水处理过程的关键部分，不同的控制阀能够满足不同的处理需求。

常见的控制阀类型有单向阀、电磁阀和气动阀等。

9.自动化水位控制装置：自动化水位控制装置用于控制软化水设备中的水位，使其保持在一定范围内。

这可以有效地避免水位过高或过低对设备造成损害。

10. 设备压力：设备工作时所需的水压是一个重要的技术参数。

通常以巴（bar）为单位。

合理的设备压力可以确保设备的正常运行和有效的软化水处理。

在选择全自动软化水设备时，以上技术参数都是需要考虑的重要因素。

一、设备性能概述（一）软化原理软化水设备即钠离子交换器是用于净化、软化锅炉、煤气发生炉、换热器等给水硬度的设备，原理是利用Na+型交换树脂的交换能力，当原水流经钠离子交换器时，由于钠离子交换器中装有一定高度的钠离子交换树脂可作为交换剂，交换树脂附带的Na+与原水中的Ca2+、Mg2+等离子进行交换，使产水中的Ca2+、Mg2+等离子大大减少，从而降低了水的硬度，达到软化水的标准。

Ca2++2NaR → CaR+2Na+Mg2++2NaR → MgR+2Na+任何树脂都有一定的交换容量，当持续运行一定时间后，树脂的交换容量饱和，交换率大大降低，产水水质不再满足产水要求，需要对树脂进行再生，利用8-10%的盐水由下向上流经树脂时Na+与树脂上的Ca2+、Mg2+等离子进行交换，将Ca2+、Mg2+等离子释放到水中，随同污水排放掉，同时树脂也再生成为Na+型交换树脂，恢复其交换容量，获得新的交换能力，以继续对原水进行软化，保证产品水的水质要求。

由于各种因素的影响，作为Na+型交换树脂的再生率不会是100%，一般再生效率在50-70%范围内，其工作交换容量也会低于它的总交换容量。

（二）工艺参数本系统工艺流程为：原水——原水泵——精密过滤器——钠离子１交换器（一用一备）——产品水箱——产品水泵原水泵为博山水泵，规格IS50-32-160,N=3KW,H=37m，Q=11m3/h，数量一台，满足系统要求水量及压力。

钠离子交换器采用缠绕型玻璃钢材质，一用一备，规格φ600×1900，配套管道采用UPVC材质，规格DN50,排污管道也采用UPVC材质，规格DN25。

采用PE材质盐箱一个，容积500L/个。

系统设产品水箱一个，容量20000L，材质PE，厂家宁波吉祥，产品水泵为博山水泵，规格IS50-32-200,N=3KW,H=37m，Q=13m3/h，数量一台，满足用水点要求的水量及压力。

自动头采用富莱克9500型产品一套，单阀双控，满足双罐一用一备，连续运行，交替再生，整套设备全自动运行的要求。

软化水设备安装要求及安装步骤软化水设备安装要求及安装步骤?1、要求①、进水压力应在0.2-0.6MPa，当水源压力无法满足要求时，可安装增压水泵提高进水压力。

如果压力过高，应安装减压阀来控制进水压力。

②、进水温度应在5-45℃之间，此装置不允许在冰点状态下工作.③、电源采用交流200V/50Hz，运行中需保证电源不间断,并不可被其开关切断.④、软水器应安装在牢固的平台上，附近有畅通的下水，并留有足够的操作和维修空间。

2、安装步骤1）、先将树脂罐.盐罐就位于坚实的基础上,并保证罐体水平2）、把下布水器牢固安装在中心管底端，然后插入到树脂罐中央，在中心管上端低于罐口0.5mm 处截断并导角，然后用胶带封住中心管口，以防树脂漏入。

3）、将树脂均匀地装入树脂罐中，树脂装填完，取下中心管的封口胶带，将中心管上部及树脂罐端面用水冲洗并擦干净，中心管及控制器密封圈处涂上硅油。

4)、将上布水器安装到控制阀上，然后将中心管从上布水器内插入到控制阀内，小心地沿顺时针方向转动控制阀，直至旋紧在树脂罐接口上（或用法兰连接固定）。

一定要确保中心管插入阀体。

注意：上布水器与控制阀、中心管，下布水器与中心管必须严密，防止树脂跑出。

中心管与控制阀必须严密不漏水，否则会出现窜硬水现象。

5)、组装盐阀①、将吸盐管与阀体连接的小铜配件插入吸盐管内后，然后把不锈钢滤网插入小铜配件内；带滤网的一端与控制阀的吸盐接口相连接，不漏空气就行。

②、把盐阀置入盐箱的盐井中，然后与塑料弯头连接；盐水管路连接长度不应超过2m，一定要保持良好的密封性，否则会影响软水器的再生效果。

6)、排水管的连接长度不应超过6m，不得采用软塑料管，防止管道变形，影响排水效果。

7)、管道连接①、按照控制阀进出水箭头标记连接进出水管，采用流量型再生控制器，流量计必须安装在出水口。

②、进出水管应装有压力表及手动阀门，同时还应装有旁通阀，在出水管阀前还应安装有取样阀。

进水管阀后一般安装有Y 型过滤器，防止管道内污物堵塞阀体造成设备无法正常运行。
