发电机密封油系统1、密封油系统的工作原理密封油系统采用双流双环式密封瓦，其密封原理见下面图1 。

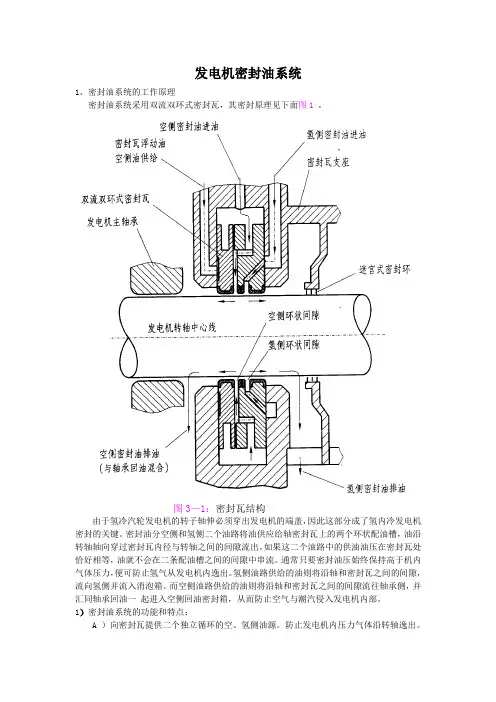

图3—1：密封瓦结构由于氢冷汽轮发电机的转子轴伸必须穿出发电机的端盖，因此这部分成了氢内冷发电机密封的关键。
密封油分空侧和氢侧二个油路将油供应给轴密封瓦上的两个环状配油槽，油沿转轴轴向穿过密封瓦内径与转轴之间的间隙流出。
如果这二个油路中的供油油压在密封瓦处恰好相等，油就不会在二条配油槽之间的间隙中串流。
通常只要密封油压始终保持高于机内气体压力，便可防止氢气从发电机内逸出。
氢侧油路供给的油则将沿轴和密封瓦之间的间隙，流向氢侧并流入消泡箱。
而空侧油路供给的油则将沿轴和密封瓦之间的间隙流往轴承侧，并汇同轴承回油一起进入空侧回油密封箱，从而防止空气与潮汽侵入发电机内部。
1）密封油系统的功能和特点：A ）向密封瓦提供二个独立循环的空、氢侧油源。
防止发电机内压力气体沿转轴逸出。
B ）保证空侧密封油压始终高于机内气体压力某一个规定值，并确保密封瓦内氢侧与空侧的油压维持相等，其压差限定在允许变动的范围之内。
C ）通过热交换器冷却密封油，从而带走因密封瓦与轴之间的相对运动而产生的的热量，确保瓦温与油温控制在要求的范围之内。
D ）通过油过滤器，去除油中杂物，保证密封油的清洁度。
E ）通过发电机消泡箱和氢侧回油控制箱，释放掉溶于密封油中的饱和机氢气。
F ）空侧油路备有多路备用油源，以确保发电机安全、连续运行。
G ）利川压差开关、压力开关及压差变送器等，自动监测密封油系统的运行。
H ）空、氢侧油路各装有一套加热器，以保证密封油的运行油温始终保持所要求的范围之中。
I ）密封油系统采用集装式，便于运行操作和维修。
2）密封油系统的工作原理密封油系统是一个比较完善的供油系统，其系统原理见图2，图中显示密封油系统分空侧油路和氢侧油路两个部分。
图2：密封油系统原理示意空侧密封油油路：由交流电动机驱动的空侧密封油油泵从空侧回油箱取得油源，部分油经油冷却器、油过滤器后注入密封瓦的空侧，另一部分油则经过主压差阀( MKW05AA101 ）流回到油泵的进油侧。
发电机密封油系统为防止发电机内氢气外漏，发电机设置了双流环式密封瓦，实现转轴与端盖之间的密封。
本系统为集装式，与发电机的双流环式密封装置相对应。
从图中我们不难看出，1、3是由浮子控制的自动排油阀、补油阀；2、4是强制开启自动排油阀、补油阀的顶针，它们是在自动排油阀、补油阀失去控制，需强制开启自动排油阀、补油阀对密封油箱进行强制的排油、补油时，旋转手轮将自动排油阀、补油阀顶起，在正常运行中2、4这两个手轮应是在旋出退出位置；5、6手轮控制的螺杆是用来在自动补油阀、排油阀故障时，强制关闭自动补油阀、排油阀的，在正常运行中5、6手轮也是在退出位置。
２、差压阀主差压阀安装于空侧主回路的旁路上，其作用是保证空侧油压与机内氢压的差值在允许范围内，能自动调整油氢压差为0.085Mpa，当压差小时可以调整弹簧压紧，增加压差。
当差压大时，反向调整。
备用差压阀保证油氢压差0.056Mpa时可靠运行，调整方法同上。
主差压阀结构示意图备差结构示意图3、压力平衡阀压力平衡阀安装在氢侧系统主管路上，其作用是保证空氢侧油压在允许范围内，能自动调整空氢侧油差压小于490Pa。
阀体内有一压缩弹簧，补偿阀芯压力平衡，通过调整弹簧可以调整压力平衡，调整精度可达50mm水柱。
4、空侧油箱该油箱具有氢分离作用，顶部装有排烟风机二台，可将空侧回油中的油烟和氢气排放至厂房外。
5、油过滤器空、氢侧油路分别装有刮板式自清洗过滤器各一台，该过滤器承受压力大，滤油精度高，运行安全可靠。
当滤芯脏时，可以转动手轮180℃，滤芯上的赃物即被刮掉，然后手动打开排污门将赃物排掉。
三、系统工作方式本密封油系统由氢侧和空侧两个各自独立又互相联系的油路组成，它们同时向双流环式密封瓦供油，以下分别叙述两个独立的油路系统。
１、空侧油系统空侧密封油正常工作油源由空侧交流油泵提供。
空侧交流油泵出口压力为0.2～0.5Mpa，空侧密封瓦供油采用主差压阀调节油氢压差。
差压阀根据机内氢气压力自动调节空侧密封油压，保证密封瓦的正常工作（油氢差压为0.085Mpa）。
