PCB行业入门基础知识大全————————————————————————————————作者：————————————————————————————————日期：1、概述 PCB（Printed Circuit Board)，中文名称为印制线路板，简称印制板,是电子工业的重要部件之一.几乎每种电子设备，小到电子手表、计算器，大到计算机，通讯电子设备，军用武器系统，只要有集成电路等电子元器件,为了它们之间的电气互连，都要使用印制板。
在较大型的电子产品研究过程中，最基本的成功因素是该产品的印制板的设计、文件编制和制造。
印制板的设计和制造质量直接影响到整个产品的质量和成本，甚至导致商业竞争的成败.一．印制电路在电子设备中提供如下功能：提供集成电路等各种电子元器件固定、装配的机械支撑。
实现集成电路等各种电子元器件之间的布线和电气连接或电绝缘. 提供所要求的电气特性，如特性阻抗等。
为自动焊锡提供阻焊图形，为元件插装、检查、维修提供识别字符和图形。
二．有关印制板的一些基本术语如下: 在绝缘基材上，按预定设计，制成印制线路、印制元件或由两者结合而成的导电图形，称为印制电路。
在绝缘基材上,提供元、器件之间电气连接的导电图形，称为印制线路.它不包括印制元件. 印制电路或者印制线路的成品板称为印制电路板或者印制线路板，亦称印制板.印制板按照所用基材是刚性还是挠性可分成为两大类：刚性印制板和挠性印制板。
今年来已出现了刚性---—-挠性结合的印制板.按照导体图形的层数可以分为单面、双面和多层印制板. 导体图形的整个外表面与基材表面位于同一平面上的印制板，称为平面印板。
有关印制电路板的名词术语和定义，详见国家标准GB/T2036-94“印制电路术语”。
电子设备采用印制板后，由于同类印制板的一致性，从而避免了人工接线的差错，并可实现电子元器件自动插装或贴装、自动焊锡、自动检测，保证了电子设备的质量，提高了劳动生产率、降低了成本，并便于维修。
通信产品pcb基础知识PCB（Printed Circuit Board）是印刷电路板的英文缩写，是电子产品的重要组成部分，通信产品中也广泛应用。
下面将介绍通信产品PCB的基础知识。
1. PCB的概念和作用：PCB是一种支持和连接电子元器件的基板，它通过印刷方式在绝缘基板上布线，实现电子元器件的连接和固定。
在通信产品中，PCB起着支持元器件、传递信号和电力的作用，是通信产品的核心组件。
2. PCB的结构：PCB通常由基板、导线层、元器件、焊盘、焊脚等部分组成。
基板通常采用玻璃纤维、环氧树脂等绝缘材料制成，导线层用于连接各个元器件，焊盘用于连接元器件和电路板。
3. PCB的分类：根据用途和结构，PCB可以分为单层板、双层板和多层板。
单层板适用于简单电路，双层板适用于中等复杂电路，多层板适用于高密度和复杂电路。
4. PCB的设计：PCB的设计是通信产品开发的重要环节，需要考虑电路布局、元器件选型、导线设计、阻抗匹配等因素。
合理的PCB设计可以提高通信产品的性能和可靠性。

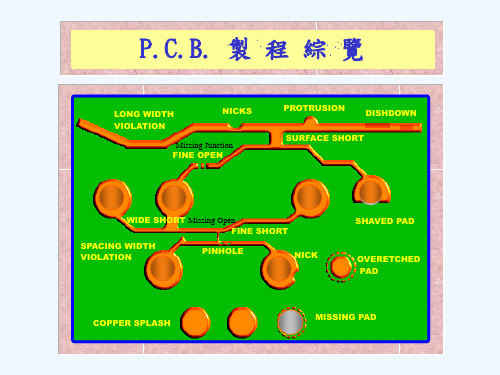

5. PCB的制造：PCB的制造包括设计、印刷、蚀刻、钻孔、焊接、组装等多个环节。
制造工艺的优劣直接影响PCB的质量和性能，通信产品的稳定性和可靠性取决于PCB的制造质量。
6. PCB的测试：PCB的测试是保证通信产品质量的重要环节，包括电气测试、可靠性测试、环境测试等。
通过测试可以验证PCB的性能和可靠性，提高通信产品的质量和竞争力。
总的来说，通信产品PCB的基础知识包括PCB的概念和作用、结构、分类、设计、制造和测试等方面。
了解和掌握这些知识对于开发和生产高质量的通信产品至关重要。
希望以上内容能够帮助您更深入地了解通信产品PCB的基础知识。

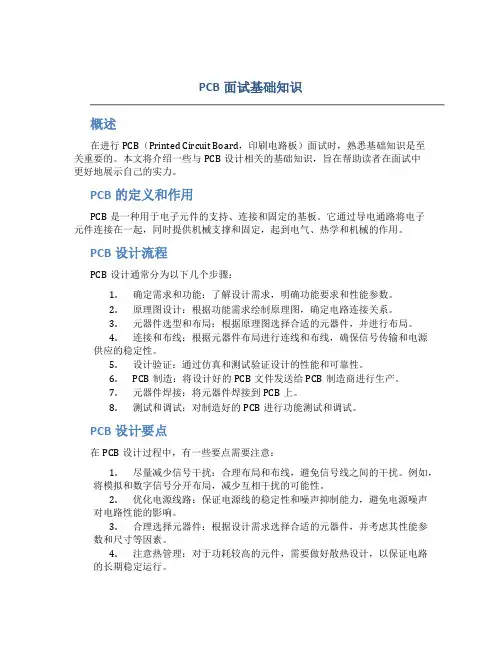

PCB面试基础知识概述在进行PCB（Printed Circuit Board，印刷电路板）面试时，熟悉基础知识是至关重要的。
本文将介绍一些与PCB设计相关的基础知识，旨在帮助读者在面试中更好地展示自己的实力。
PCB的定义和作用PCB是一种用于电子元件的支持、连接和固定的基板。
它通过导电通路将电子元件连接在一起，同时提供机械支撑和固定，起到电气、热学和机械的作用。
PCB设计流程PCB设计通常分为以下几个步骤：1.确定需求和功能：了解设计需求，明确功能要求和性能参数。
2.原理图设计：根据功能需求绘制原理图，确定电路连接关系。
3.元器件选型和布局：根据原理图选择合适的元器件，并进行布局。
4.连接和布线：根据元器件布局进行连线和布线，确保信号传输和电源供应的稳定性。
5.设计验证：通过仿真和测试验证设计的性能和可靠性。
6.PCB制造：将设计好的PCB文件发送给PCB制造商进行生产。
7.元器件焊接：将元器件焊接到PCB上。
8.测试和调试：对制造好的PCB进行功能测试和调试。
PCB设计要点在PCB设计过程中，有一些要点需要注意：1.尽量减少信号干扰：合理布局和布线，避免信号线之间的干扰。
例如，将模拟和数字信号分开布局，减少互相干扰的可能性。
2.优化电源线路：保证电源线的稳定性和噪声抑制能力，避免电源噪声对电路性能的影响。
3.合理选择元器件：根据设计需求选择合适的元器件，并考虑其性能参数和尺寸等因素。
4.注意热管理：对于功耗较高的元件，需要做好散热设计，以保证电路的长期稳定运行。
5.注意信号完整性：对于高速信号或时序要求严格的信号，需要考虑信号完整性，避免信号失真或时序偏移。
常用PCB设计软件在PCB设计过程中，常用的软件有：•Altium Designer：功能强大，操作简便，在市场上被广泛使用。
•Eagle：开源软件，适合小型项目，对于学习和个人项目较为方便。
•KiCad：免费开源软件，功能和性能与商业软件相当。
PCB板基础知识、布局原则、布线技巧、设计规则PCB板基础知识一、PCB板的元素1、工作层面对于印制电路板来说，工作层面可以分为6大类，信号层（signal layer）内部电源/接地层（internal plane layer）机械层（mechanical layer）主要用来放置物理边界和放置尺寸标注等信息，起到相应的提示作用。
EDA软件可以提供16层的机械层。
防护层（mask layer）包括锡膏层和阻焊层两大类。
锡膏层主要用于将表面贴元器件粘贴在PCB上，阻焊层用于防止焊锡镀在不应该焊接的地方。
丝印层（silkscreen layer）在PCB板的TOP和BOTTOM层表面绘制元器件的外观轮廓和放置字符串等。
例如元器件的标识、标称值等以及放置厂家标志，生产日期等。
同时也是印制电路板上用来焊接元器件位置的依据，作用是使PCB板具有可读性，便于电路的安装和维修。
其他工作层（other layer）禁止布线层 Keep Out Layer钻孔导引层 drill guide layer钻孔图层 drill drawing layer复合层 multi-layer2、元器件封装是实际元器件焊接到PCB板时的焊接位置与焊接形状，包括了实际元器件的外形尺寸，所占空间位置，各管脚之间的间距等。
元器件封装是一个空间的功能，对于不同的元器件可以有相同的封装，同样相同功能的元器件可以有不同的封装。
因此在制作PCB板时必须同时知道元器件的名称和封装形式。
（1）元器件封装分类通孔式元器件封装（THT，through hole technology）表面贴元件封装（SMT Surface mounted technology ）另一种常用的分类方法是从封装外形分类： SIP单列直插封装DIP双列直插封装PLCC塑料引线芯片载体封装PQFP塑料四方扁平封装SOP 小尺寸封装TSOP薄型小尺寸封装PPGA 塑料针状栅格阵列封装PBGA 塑料球栅阵列封装CSP 芯片级封装(2) 元器件封装编号编号原则：元器件类型+引脚距离（或引脚数）+元器件外形尺寸例如 AXIAL-0.3 DIP14 RAD0.1 RB7.6-15 等。
PCB印刷电路板的基础知识PCB（Printed Circuit Board）即印刷电路板，是电子产品中不可或缺的电路基板。
PCB的主要作用是连接电子元件，使之按照设计布局形成电路，从而实现产品的功能。
PCB作为电路基础，其制作与设计显得尤为重要。
下面将介绍PCB印刷电路板的基础知识。
一、PCB的基本组成PCB的主要组成部分包括：1.基板：PCB的主体部分，也是电路制作的基础，通常采用玻璃纤维布层基材（FR-4），也有用聚酰亚胺材料（PI）的情况。
它主要有两面，一面是铜层，其它面或表面（Overcoat）。
2.导线：是PCB的重要组成部分。
铜箔被刻化为所需要的导线形状，连接到设备电子元件上。
3.焊盘：焊接所需的金属制片，主要是连接电子元件和PCB的桥梁。
4.连接板：PCB上稳定焊点，连接线路板和电子元件，为电子元件与PCB的连接以及线路板间连接贡献。
5.印刷油墨层：是特殊化学成分的油墨，覆盖在PCB上，进行标记和保护金属表面，防止不需要照明的PCB被腐蚀化。
在整个PCB制作过程中，以上组成部分协同工作，协同完成电子设备端口和功能点的连接。
二、PCB的板面类型PCB板面有单面板、双面板、多层板，以及带有不同类型电路元器件的特殊板等常见类型。
1.单面板：单面板只有一面铜箔，大大简化了PCB的加工难度。
单面板通常用于一些较为简单的电子元件的制作，如无源电路，它的成本较低，制作简单，运用广泛。
2.双面板：双面板具有两面铜箔，使得元器件更加紧密地集成在一起，从而节省了空间，提高了PCB设备的容量。
通常双面板连接电子元件会更加有序，电路布局更加紧凑，可以恰当降低电路的串扰和干扰。
3.多层板：多层板是一种比单双面板更复杂的电路板，由多个铜箔层依次交替层叠形成。
多层板通常被用于高端电子设备的制作，比如汽车电子仪器、工业机械等领域，它比双面板的容量更大，电路接口更加多样，且性能稳定。
三、PCB板面制作PCB板面制作主要包括光阻覆盖、化学腐蚀、钻孔、镀铜、喷錫等步骤。
PCB基础知识培训一、什么是PCB？PCB是Printed Circuit Board的缩写，中文名称为印刷电路板。
它是一种用于支持和连接电子元器件的基质。
PCB通常由导电路径和绝缘层组成，可以简化电路设计、提高可靠性，并实现最佳性能。
二、PCB的结构1. PCB的主要构成部分PCB主要由以下几部分组成： - 基材（Substrate）：通常由玻璃纤维、环氧树脂或聚酰亚胺等材料制成。
- 导电层（Conductive Layer）：通过印刷方式在基材表面形成导电路径，用于连接组件。
- 钻孔（Vias）：用于在不同层之间实现电连接。
- 阻焊层和喷锡层（Soldermask and Silkscreen）：用于防止焊接时出现短路，并在PCB表面标记元器件的位置和极性。
2. PCB的类型PCB根据层数可以分为单层PCB、双层PCB和多层PCB，根据板材材料可以分为FR-4（玻璃纤维）、金属基板、柔性PCB等。
三、PCB的制造工艺1. 印制工艺PCB的印制工艺主要包括以下几个步骤： 1. 基材预处理：清洗基材表面，去除污垢。
2. 涂布光敏剂：在基材表面形成感光层。
3. 曝光：通过光刻方式将电路图案转移到感光层。
4. 除涂剂：去除未曝光的部分光敏剂。
5. 蚀刻：用化学溶液去除导电层之外的无效导电层。
6. 阻焊和喷锡：涂布阻焊和喷锡层，形成焊接和标记层。
2. 焊接工艺PCB的焊接工艺包括表面组装技术和插件焊接技术。
常见的表面组装技术有贴片式元件焊接和波峰焊接，插件焊接技术则适用于大型元件的焊接。
四、PCB设计原则1. 电路原理图设计在PCB设计之前，首先要进行电路原理图设计，将电路连接关系和元件位置规划好。
2. PCB布线原则•信号分布：将高速信号、低速信号和电源信号分开布线。
•阻抗控制：对于高速数字信号或高频模拟信号，要注意阻抗匹配。
•减少串扰：尽量避免信号线与干扰源的交叉。
3. 元件布局原则•元件分布：根据信号链路的逻辑关系和电源分布，合理摆放元件位置。
PCB基础知识单选题100道及答案解析1. PCB 是指（）A. 印刷电路板B. 可编程控制器C. 个人计算机D. 程序控制块答案：A解析：PCB 是Printed Circuit Board 的缩写，即印刷电路板。
2. 以下哪种材料常用于PCB 的基板（）A. 玻璃B. 陶瓷C. 塑料D. 纤维板答案：B解析：陶瓷是常用于PCB 基板的材料之一，具有良好的性能。
3. PCB 设计中，布线的基本原则是（）A. 越短越好B. 越长越好C. 随意布线D. 尽量弯曲答案：A解析：布线越短，信号传输的质量和稳定性越好。
4. 在PCB 制造过程中，用于蚀刻铜箔的化学物质通常是（）A. 盐酸B. 硫酸C. 氯化铁D. 硝酸答案：C解析：氯化铁常用于蚀刻PCB 上的铜箔。
5. PCB 上的阻焊层的主要作用是（）A. 增加电阻B. 防止短路C. 美观D. 提高散热答案：B解析：阻焊层可防止相邻线路之间短路。
6. 多层PCB 中，用于连接不同层线路的结构称为（）A. 过孔B. 盲孔C. 埋孔D. 以上都是答案：D解析：过孔、盲孔和埋孔都可用于连接多层PCB 中的不同层线路。
7. 以下哪种PCB 层数较为常见（）A. 2 层B. 4 层C. 8 层D. 16 层答案：A解析：2 层PCB 在很多简单的电子设备中较为常见。
8. PCB 上的丝印层主要用于（）A. 标注元件符号和编号B. 增加线路宽度C. 提高绝缘性能D. 降低电阻答案：A解析：丝印层用于标注元件的符号和编号，方便安装和维修。
9. 决定PCB 性能的关键因素是（）A. 板材质量B. 布线方式C. 元件布局D. 以上都是答案：D解析：板材质量、布线方式和元件布局都会对PCB 的性能产生重要影响。
10. PCB 制造中，常用的钻孔直径通常在（）范围内A. 0.1mm - 0.5mmB. 0.5mm - 3mmC. 3mm - 6mmD. 6mm - 10mm答案：B解析：0.5mm - 3mm 是PCB 制造中常用的钻孔直径范围。
PCB板基本知识PCB制板基础知识⼀、PCB概念PCB（PrintedCircuitBoard），中⽂名称为印制电路板，⼜称印刷电路板、印刷线路板，是重要的电⼦部件，是电⼦元器件的⽀撑体，是电⼦元器件电⽓连接的提供者。
由于它是采⽤电⼦印刷术制作的，故被称为“印刷”电路板。
⼆、PCB在各种电⼦设备中有如下功能：1. 提供集成电路等各种电⼦元器件固定、装配的机械⽀撑。
2. 实现集成电路等各种电⼦元器件之间的布线和电⽓连接（信号传输）或电绝缘。
提供所要求的电⽓特性，如特性阻抗等。
3. 为⾃动装配提供阻焊图形，为元器件插装、检查、维修提供识别字符和图形。
三、PCB技术发展概要从1903年⾄今,若以PCB组装技术的应⽤和发展⾓度来看,可分为三个阶段1 通孔插装技术(THT)阶段PCB1.⾦属化孔的作⽤：(1).电⽓互连---信号传输(2).⽀撑元器件---引脚尺⼨限制通孔尺⼨的缩⼩a.引脚的刚性b.⾃动化插装的要求2.提⾼密度的途径(1)减⼩器件孔的尺⼨，但受到元件引脚的刚性及插装精度的限制，孔径≥0.8mm(2)缩⼩线宽/间距：0.3mm—0.2mm—0.15mm—0.1mm(3)增加层数：单⾯—双⾯—4层—6层—8层—10层—12层—64层2 表⾯安装技术（SMT）阶段PCB1.导通孔的作⽤：仅起到电⽓互连的作⽤，孔径可以尽可能的⼩，堵上孔也可以。
2.提⾼密度的主要途径①.过孔尺⼨急剧减⼩：0.8mm—0.5mm—0.4mm—0.3mm—0.25mm②.过孔的结构发⽣本质变化：a.埋盲孔结构优点：提⾼布线密度1/3以上、减⼩PCB尺⼨或减少层数、提⾼可靠性、改善了特性阻抗控制，减⼩了串扰、噪声或失真（因线短，孔⼩）b.盘内孔（hole in pad）消除了中继孔及连线③薄型化：双⾯板：1.6mm—1.0mm—0.8mm—0.5mm④PCB平整度：a.概念：PCB板基板翘曲度和PCB板⾯上连接盘表⾯的共⾯性。
PCB设计必看的基础知识PCB设计必看的基础知识作为在PCB行业领域的人士来说，PCB抄板，PCB设计基础知识必须得牢固掌握，以下就是PCB设计的一些基础知识希望对PCB设计的人士能有所帮助。
PCB印刷电路板（Printed circuit board，PCB）几乎会出现在每一种电子设备当中。
如果在某样设备中有电子零件，那么它们也都是镶在大小各异的PCB上。
除了固定各种小零件外，PCB的主要功能是提供上头各项零件的相互电气连接。
随着电子设备越来越复杂，需要的零件越来越多，PCB上头的线路与零件也越来越密集了。
标准的PCB设计长得就像这样。
裸板（上头没有零件）也常被称为「印刷线路板Printed Wiring Board（PWB）」。
板子本身的基板是由绝缘隔热、并不易弯曲的材质所制作成。
在表面可以看到的细小线路材料是铜箔，原本铜箔是覆盖在整个板子上的，而在制造过程中部份被蚀刻处理掉，留下来的部份就变成网状的细小线路了。
这些线路被称作导线（conductor pattern）或称布线，并用来提供PCB上零件的电路连接。
为了将零件固定在PCB上面，我们将它们的接脚直接焊在布线上。
在最基本的PCB（单面板）上，零件都集中在其中一面，导线则都集中在另一面。
这么一来我们就需要在板子上打洞，这样接脚才能穿过板子到另一面，所以零件的接脚是焊在另一面上的。
因为如此，PCB的正反面分别被称为零件面（Component Side）与焊接面（Solder Side）。
如果PCB上头有某些零件，需要在制作完成后也可以拿掉或装回去，那么该零件安装时会用到插座（Socket）。
由于插座是直接焊在板子上的，零件可以任意的拆装。
下面看到的是ZIF（Zero Insertion Force，零拨插力式）插座，它可以让零件（这里指的是CPU）可以轻松插进插座，也可以拆下来。
插座旁的固定杆，可以在您插进零件后将其固定。
如果要将两块PCB相互连结，一般我们都会用到俗称「金手指」的边接头（edge con nector）。
PCB的一些常用知识什么是PCB？PCB（Printed Circuit Board）是一种印刷电路板，也称为电路板或印刷板。
它是一种通过电子设备上的导线和组件连接电子元件的载体。
PCB将电子元件固定在一个封装中，并提供导电通路以便信号传输和能量传输。
PCB的组成部分PCB由几个主要组成部分构成：1.基板：基板是PCB的主体，通常由绝缘材料如玻璃纤维强化石墨（FR-4）制成。
基板承载电子元件和导线。
2.电子元件：电子元件是PCB上的部件，包括电阻、电容、二极管、晶体管等。
3.导线：导线是连接电子元件的金属（通常是铜）线条，可以是单层或多层。
4.焊盘：焊盘是电子元件通过焊接连接到导线的区域。
5.焊接点：焊接点是焊接过程中电子元件和导线之间形成的接触点，用于传递信号和能量。
PCB设计流程PCB设计是将电路图转换成制造可用的PCB布局的过程。
下面是PCB设计的一般流程：1.收集需求：与电路工程师合作，了解设计要求和功能需求。
2.绘制原理图：使用电路设计软件（如Altium Designer或Cadence）绘制原理图，确定电路连接和元件布局。
3.布局设计：将原理图中的元件放置在PCB的物理空间中，以最优的方式连接元件。
4.走线设计：根据布局设计确定的位置，使用软件工具进行走线，将电路连接起来。
走线应遵循一定的规则，如电流回路、信号完整性等。
5.进行设计规则检查：使用设计软件进行设计规则检查（DRC），以确保设计符合规范和标准。
6.生成Gerber文件：将最终的PCB设计转换为Gerber文件，这是一种通用的PCB制造文件格式。
7.PCB制造：将Gerber文件发送给PCB制造商以制造PCB 板。
8.组装元件：在PCB板上安装电子元件，并进行焊接。
9.测试和验证：对PCB进行测试和验证，确保其功能正常。
常用的PCB制造工艺PCB制造涉及多种工艺，其中一些常用的包括：1.印刷透镜图（LPI）：LPI工艺使用荧光材料作为光刻层，通过UV曝光和化学处理形成图案。
pcb的一些知识
PCB，即印制电路板，也称为印刷电路板或印刷线路板，是电子设备中重要的组成部分。
以下是关于PCB的一些基础知识：
1. 组成和制作：PCB主要由绝缘的基板、导电线路和电子元器件组成。
基板提供了一个平稳的工作平面，而导电线路则负责传输信号和电流。
PCB的制作通常采用电子印刷术，即在基板上涂覆一层薄薄的铜，然后通过设计和图案将铜蚀刻掉，只留下所需的导电线路。
2. 功能：PCB在各种电子设备中起着至关重要的作用。
它为电子元器件提供了支撑和连接，使得它们可以稳定地工作。
此外，PCB还可以实现信号的传输、分配、转换等功能，确保电子设备正常、高效地运行。
3. 类型：根据不同的分类标准，PCB有多种类型。
例如，根据导电线路的层数，可以分为单面板、双面板和多层板。
此外，还有柔性电路板、刚挠结合板等特殊类型的PCB。
4. 设计：PCB的设计是制作过程中的关键环节。
设计师需要考虑到各种因素，如电路的布局、元器件的排列、导线的宽度和间距等。
为了确保PCB 的性能和可靠性，设计师需要遵循一定的设计规则和规范。
5. 制造流程：PCB的制造流程包括裁板、钻孔、内层线路制作、压合、外层线路制作、检测等步骤。
在这个过程中，每个步骤都有严格的质量控制，以确保最终产品的质量和可靠性。
6. 应用：PCB广泛应用于各种电子设备中，如通信设备、计算机、消费电子产品等。
可以说，在现代电子设备中，几乎所有的电路板都是采用PCB 技术制作的。
总之，PCB是电子设备中不可或缺的一部分，其质量和性能对整个设备的性能和可靠性产生直接影响。
