PCB基本知识

pcb基本知识介绍
PCB（Printed Circuit Board）即印刷电路板，是一种将电子元器件进行布局和连接的基础材料。

PCB通常由一层或多层的电导铜箔、介质层和外层表面涂覆的保护层组成。

PCB的主要作用是提供电子元器件之间的连接和支持，使得电子元器件能够正常工作。

它具有以下特点和优势：
1. 布局灵活：通过设计不同的电路板布局，可以满足不同的电路需求，提高电路设计的灵活性。

2. 电路稳定性好： PCB采用标准化的工艺制造，可以确保电路稳定性和可靠性，提高电路的工作效果。

3. 布线紧密： PCB采用印刷技术，可以实现高密度的布线，减少线路长度，提高电路传输速度和抗干扰能力。

4. 维护方便： PCB的板面结构清晰明了，易于维护和故障排查。

5. 尺寸小巧： PCB板的尺寸可以按照电子产品设计需求进行调整，使得整个电子设备更加紧凑。

在PCB设计中，需要考虑以下几个方面：
1. 布线规则：根据电路设计需求，制定合理的布线规则，确保信号传输的可靠性和稳定性。

2. 材料选择：根据电路板的特性和应用环境，选择适合的材料，如玻璃纤维、聚酰亚胺等。

3. 层次设计：根据电路复杂度，确定需要设计的PCB层数，
一般有单面板、双面板和多层板等。

4. 脚位布局：根据元器件的安装需求，进行脚位的布局，确保电路连接的正确性。

5. 安全性设计：考虑电路板的安全性和防火性能，采取相应的防护措施。

总之，PCB是现代电子设备的核心部分，它的设计和制造直
接影响着电子产品的性能和质量。

通过合理的布局和连接，可以实现电子元器件的高效工作和稳定性。

电路板的基础知识讲解全集一、电路板的概述电路板，又称印刷电路板（Printed Circuit Board，PCB），是电子产品的重要组成部分。

它通过将导电材料印制在绝缘基板上来连接各种电子元件，实现电路的导电和信号传输功能。

电路板在电子设备中起着承载电子元件、传递信号和供电的重要作用。

二、电路板的种类1. 刚性电路板刚性电路板是使用硬的基材制成的电路板，主要应用于对板子弯曲度要求不高的场合，如计算机主板、电源供应器等。

2. 柔性电路板柔性电路板采用柔软的基材制成，可以根据产品设计的需要进行弯折和弯曲，适用于对弯曲要求较高的场合，如移动设备、相机模块等。

三、电路板的结构电路板主要由基材、导电层、焊盘、阻焊层、字符层、掩膜层等组成。

基材通常采用玻璃纤维强化树脂，导电层采用铜箔，焊盘用于连接元件引脚，阻焊层用于覆盖焊盘以防止意外焊接，字符层和掩膜层用于标识和保护电路板。

四、电路板的制造流程电路板的制造包括原理图设计、PCB布局设计、生成Gerber文件、生产工艺流程、装配和测试等步骤。

其中PCB布局设计是制造流程中的关键环节，决定了电路板的性能和稳定性。

五、电路板的应用领域电路板广泛应用于各种电子设备中，如通信设备、计算机硬件、消费电子产品、工业控制设备等。

随着电子技术的不断发展，电路板在现代生活和工业生产中扮演着越来越重要的角色。

结语通过本文的讲解，读者对电路板的基础知识有了更深入的了解。

电路板作为电子产品中不可或缺的部分，其制造和应用领域也在不断扩大和深化，相信在未来的发展中，电路板将发挥越来越重要的作用。

电路板方面知识
电路板（Printed Circuit Board，简称 PCB）是电子设备中不可或缺的组件之一，它承载着各种电子元器件并提供电气连接。

在电子行业中，对电路板的设计和制造至关重要。

本文将介绍一些关于电路板的基础知识，包括结构、材料、制造过程和应用领域。

结构
电路板通常由基板、导线、覆铜层和印制元件组成。

基板是电路板的基础材料，常见的有玻璃纤维布基板和环氧树脂基板。

导线则用来连接各个元器件，覆铜层则提供导电功能，印制元件则是预先印制在电路板上的元器件。

材料
在电路板制造中，常用的基板材料包括FR-4玻璃纤维布基板和铝基板等。

FR-
4基板具有良好的绝缘性能和机械强度，适用于大多数应用场合。

铝基板则有良好的散热性能，适用于需要散热的高功率电子设备。

制造过程
电路板的制造过程包括设计、布图、光刻、蚀刻、钻孔、覆铜、焊接等步骤。

设计阶段决定了电路板的布局和连接方式，布图则将设计转化为实际操作，光刻和蚀刻用来制作电路板的导线和印刷元件，钻孔用来连接不同层之间的导线，覆铜提供导电功能，焊接则用来连接元器件至电路板上。

应用领域
电路板广泛应用于各种电子设备中，包括手机、电脑、家用电器、汽车电子等
领域。

随着科技的发展，电路板的设计和制造也在不断创新，以适应不同设备对电路板的要求。

通过本文的介绍，读者可以对电路板的基础知识有一个初步了解，希望能够帮
助读者更好地理解电子设备中这一重要组成部分。

PCB板基础知识、布局原则、布线技巧、设计规则PCB 板基础知识一、PCB 板的元素 1、工作层面对于印制电路板来说，工作层面可以分为 6 大类，信号层（signal layer））内部电源/接地层内部电源接地层（internal plane layer））机械层（主要用来放置物理边界和放置尺寸标注等信息，起到相应机械层（mechanical layer））的提示作用。

EDA 软件可以提供 16 层的机械层。

防护层（包括锡膏层和阻焊层两大类。

锡膏层主要用于将表面贴防护层（mask layer））元器件粘贴在 PCB 上，阻焊层用于防止焊锡镀在不应该焊接的地方。

印层（在 PCB 板的 TOP 和 BOTTOM 层表面绘制元器件的外观丝印层（silkscreen layer））轮廓和放置字符串等。

例如元器件的标识、标称值等以及放置厂家标志，生产日期等。

同时也是印制电路板上用来焊接元器件位置的依据，作用是使 PCB 板具有可读性，便于电路的安装和维修。

其他工作层（禁止布线层 Keep Out Layer 其他工作层（other layer））钻孔导引层 drill guide layer 钻孔图层 drill drawing layer 复合层 multi-layer2、元器件封装是实际元器件焊接到 PCB 板时的焊接位置与焊接形状，包括了实际元器件的外形尺寸，所占空间位置，各管脚之间的间距等。

元器件封装是一个空间的功能，对于不同的元器件可以有相同的封装，同样相同功能的元器件可以有不同的封装。

因此在制作 PCB 板时必须同时知道元器件的名称和封装形式。

（1）元器件封装分类通孔式元器件封装（THT，through hole technology）表面贴元件封装（SMT Surface mounted technology ）另一种常用的分类方法是从封装外形分类： SIP 单列直插封装 DIP 双列直插封装 PLCC 塑料引线芯片载体封装 PQFP 塑料四方扁平封装 SOP 小尺寸封装TSOP 薄型小尺寸封装 PPGA 塑料针状栅格阵列封装 PBGA 塑料球栅阵列封装 CSP 芯片级封装 (2) 元器件封装编号编号原则：元器件类型+引脚距离（或引脚数）+元器件外形尺寸例如 AXIAL-0.3 DIP14 （3）常见元器件封装RAD0.1RB7.6-15 等。

PCB制板基础知识一、PCB概念PCB（PrintedCircuitBoard），中文名称为印制电路板，又称印刷电路板、印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气连接的提供者。

由于它是采用电子印刷术制作的，故被称为“印刷”电路板。

二、PCB在各种电子设备中有如下功能：1.提供集成电路等各种电子元器件固定、装配的机械支撑。

2.实现集成电路等各种电子元器件之间的布线和电气连接（信号传输）或电绝缘。

提供所要求的电气特性，如特性阻抗等。

3.为自动装配提供阻焊图形，为元器件插装、检查、维修提供识别字符和图形。

三、PCB技术发展概要从1903年至今,若以PCB组装技术的应用和发展角度来看,可分为三个阶段1 通孔插装技术(THT)阶段PCB1.金属化孔的作用：(1).电气互连---信号传输(2).支撑元器件---引脚尺寸限制通孔尺寸的缩小a.引脚的刚性b.自动化插装的要求2.提高密度的途径(1)减小器件孔的尺寸，但受到元件引脚的刚性及插装精度的限制，孔径≥0.8mm(2)缩小线宽/间距：0.3mm—0.2mm—0.15mm—0.1mm(3)增加层数：单面—双面—4层—6层—8层—10层—12层—64层2 表面安装技术（SMT）阶段PCB1.导通孔的作用：仅起到电气互连的作用，孔径可以尽可能的小，堵上孔也可以。

2.提高密度的主要途径①.过孔尺寸急剧减小：0.8mm—0.5mm—0.4mm—0.3mm—0.25mm②.过孔的结构发生本质变化：a.埋盲孔结构优点：提高布线密度1/3以上、减小PCB尺寸或减少层数、提高可靠性、改善了特性阻抗控制，减小了串扰、噪声或失真（因线短，孔小）b.盘内孔（hole in pad）消除了中继孔及连线③薄型化：双面板：1.6mm—1.0mm—0.8mm—0.5mm④PCB平整度：a.概念：PCB板基板翘曲度和PCB板面上连接盘表面的共面性。

b.PCB翘曲度是由于热、机械引起残留应力的综合结果c.连接盘的表面涂层：HASL、化学镀NI/AU、电镀NI/AU…3 芯片级封装(CSP)阶段PCBCSP以开始进入急剧的变革于发展其之中,推动PCB技术不断向前发展， PCB工业将走向激光时代和纳米时代.四、PCB表面涂覆技术PCB表面涂覆技术是指阻焊涂覆(兼保护)层以外的可供电气连接用的可焊性涂(镀)覆层和保护层。

PCB基本知识简介一、印刷电路板（Printed circuit board，PCB）PCB是印刷电路板(即Printed Circuit Board)的简称。

又称印制电路板、印刷线路板，由于它是采用电子印刷术制作的，故被称为“印刷”电路板。

印刷电路板是组装电子零件用的基板，是在通用基材上按预定设计形成点间连接及印制元件的印制板。

该产品的主要功能是使各种电子零组件形成预定电路的连接，起中继传输的作用，是电子产品的关键电子互连件，有“电子产品之母”之称。

PCB作为电子零件装载的基板和关键互连件，任何电子设备或产品均需配备。

二、PCB的制造原理我们打开通用电脑的健盘就能看到一张软性薄膜（挠性的绝缘基材），印上有银白色（银浆）的导电图形与健位图形。

因为通用丝网漏印方法得到这种图形，所以我们称这种印制线路板为挠性银浆印制线路板。

而我们去电脑城看到的各种电脑主机板、显卡、网卡、调制解调器、声卡及家用电器上的印制电路板就不同了。

它所用的基材是由纸基（常用于单面）或玻璃布基（常用于双面及多层），预浸酚醛或环氧树脂，表层一面或两面粘上覆铜簿再层压固化而成。

这种线路板覆铜簿板材，我们就称它为刚性板。

再制成印制线路板，我们就称它为刚性印制线路板。

单面有印制线路图形我们称单面印制线路板，双面有印制线路图形，再通过孔的金属化进行双面互连形成的印制线路板，我们就称其为双面板。

如果用一块双面作内层、二块单面作外层或二块双面作内层、二块单面作外层的印制线路板，通过定位系统及绝缘粘结材料交替在一起且导电图形按设计要求进行互连的印制线路板就成为四层、六层印制电路板了，也称为多层印制线路板。

现在已有超过100层的实用印制线路板了。

三、PCB的生产过程PCB的生产过程较为复杂，它涉及的工艺范围较广，从简单的机械加工到复杂的机械加工，有普通的化学反应还有光化学电化学热化学等工艺，计算机辅助设计CAM等多方面的知识。

而且在生产过程中工艺问题很多而且会时时遇见新的问题而部分问题在没有查清原因问题就消失了，由于其生产过程是一种非连续的流水线形式，任何一个环节出问题都会造成全线停产或大量报废的后果，印刷线路板如果报废是无法回收再利用的，工艺工程师的工作压力较大，所以许多工程师离开了这个行业转到印刷线路板设备或材料商做销售和技术服务方面的工作。

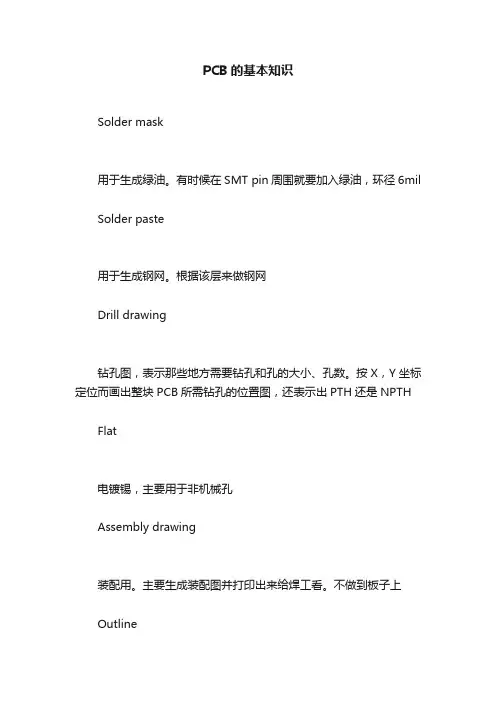

PCB的基本知识Solder mask用于生成绿油。

有时候在SMT pin周围就要加入绿油，环径6milSolder paste用于生成钢网。

根据该层来做钢网Drill drawing钻孔图，表示那些地方需要钻孔和孔的大小、孔数。

按X，Y坐标定位而画出整块PCB所需钻孔的位置图，还表示出PTH还是NPTHFlat电镀锡，主要用于非机械孔Assembly drawing装配用。

主要生成装配图并打印出来给焊工看。

不做到板子上Outline主要有三种。

一是板框；二是布线禁止区，一般比板框内缩5mil；三是placement禁止区。

Bare board裸板。

即没有光照腐蚀的板子Daughter board子板Backplane背板互联Conductor trace导线Substrate基底。

Conductor side导线面。

即route sideSolder side焊接面。

即mount sidePattern图形。

比如pin mapping时可以选用图形放置。

即图形化显示Conductive pattern导电图形。

也是图形，但镀锡或者做成铜线Prepreg预浸材料。

在powerpcb的设置中可以看到。

对于四层板，一般是两个双面板之间的材料Bouding layer粘接层Copper－clad surface铜箔面Split裂缝。

比如power plane的壕沟Master drawing布线总图Layout布图设计Layout effecting布线完成率。

主要对自动布线来说Hierarchical design层次设计。

即分层设计。

原理图分层Supporting hole支持孔Plated through hole镀通孔（PTH）孔壁有金属来连接中间层和外层。

和NPTH相反All drilled hole全部钻孔Toaling hole定位孔。

即光学定位孔，对贴片机等有用Landless via hole无连接盘导通孔Pilot hole引导孔Terminal clearance hole端接全隙孔Via－in－pad焊盘中心孔。

PCB基础知识培训一、什么是PCB？PCB是Printed Circuit Board的缩写，中文名称为印刷电路板。

它是一种用于支持和连接电子元器件的基质。

PCB通常由导电路径和绝缘层组成，可以简化电路设计、提高可靠性，并实现最佳性能。

二、PCB的结构1. PCB的主要构成部分PCB主要由以下几部分组成： - 基材（Substrate）：通常由玻璃纤维、环氧树脂或聚酰亚胺等材料制成。

- 导电层（Conductive Layer）：通过印刷方式在基材表面形成导电路径，用于连接组件。

- 钻孔（Vias）：用于在不同层之间实现电连接。

- 阻焊层和喷锡层（Soldermask and Silkscreen）：用于防止焊接时出现短路，并在PCB表面标记元器件的位置和极性。

2. PCB的类型PCB根据层数可以分为单层PCB、双层PCB和多层PCB，根据板材材料可以分为FR-4（玻璃纤维）、金属基板、柔性PCB等。

三、PCB的制造工艺1. 印制工艺PCB的印制工艺主要包括以下几个步骤： 1. 基材预处理：清洗基材表面，去除污垢。

2. 涂布光敏剂：在基材表面形成感光层。

3. 曝光：通过光刻方式将电路图案转移到感光层。

4. 除涂剂：去除未曝光的部分光敏剂。

5. 蚀刻：用化学溶液去除导电层之外的无效导电层。

6. 阻焊和喷锡：涂布阻焊和喷锡层，形成焊接和标记层。

2. 焊接工艺PCB的焊接工艺包括表面组装技术和插件焊接技术。

常见的表面组装技术有贴片式元件焊接和波峰焊接，插件焊接技术则适用于大型元件的焊接。

四、PCB设计原则1. 电路原理图设计在PCB设计之前，首先要进行电路原理图设计，将电路连接关系和元件位置规划好。

2. PCB布线原则•信号分布：将高速信号、低速信号和电源信号分开布线。

•阻抗控制：对于高速数字信号或高频模拟信号，要注意阻抗匹配。

•减少串扰：尽量避免信号线与干扰源的交叉。

3. 元件布局原则•元件分布：根据信号链路的逻辑关系和电源分布，合理摆放元件位置。

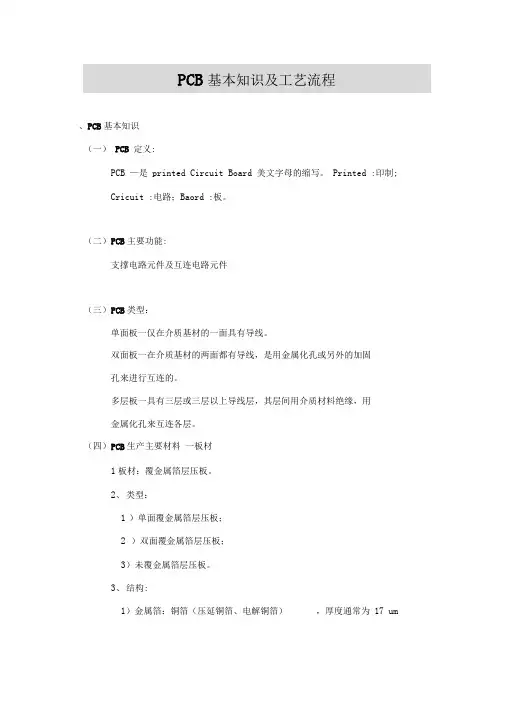

、PCB基本知识（一）PCB 定义:PCB —是printed Circuit Board 美文字母的缩写。

Printed :印制;Cricuit :电路；Baord :板。

（二）P CB主要功能:支撑电路元件及互连电路元件（三）P CB类型：单面板一仅在介质基材的一面具有导线。

双面板一在介质基材的两面都有导线，是用金属化孔或另外的加固孔来进行互连的。

多层板一具有三层或三层以上导线层，其层间用介质材料绝缘，用金属化孔来互连各层。

（四）P CB生产主要材料一板材1板材：覆金属箔层压板。

2、类型：1）单面覆金属箔层压板；2）双面覆金属箔层压板；3）未覆金属箔层压板。

3、结构:1）金属箔：铜箔（压延铜箔、电解铜箔），厚度通常为17 um（1/2OZ ）、35 um（1OZ ）、70 um（2OZ）。

2）预浸材料：酚醛树脂、环氧树指3）基底材料：纸、玻璃布（可在其上形成导电图形的绝缘材料）4、单、双面板常用板材类别:1）酚醛树脂覆铜箔层压板;2）环氧树脂覆铜箔层压板;）复合层压覆铜箔板。

5、覆金属箔层压板常用厚度：0.8mm、1.0mm、1.2mm、1.6mm、2.0mm。

6、基本质量要求：1）厚度：0.8~1.0mm ± 0.1mm1.2~1.6mm ± 0.2mm2.0~2.4mm ± 0.25mm2）表面外观质量（目检）:无凹坑、划痕、起皱、分层、起泡、板弯曲、扭曲、基材中有异物、生产工艺流程:1、单面板生产工艺流程：1）纸板：开料一线路图形制作一镀覆（Ni、Au）-蚀刻一检查一钻定位孔一印阻焊（白字、炭油）-钻定位孔一冲孔、成形-涂防氧化剂（助焊剂）一检查2）玻璃：纤维板开料一钻孔一线路图形制作一镀覆（Ni、Au）-蚀刻一检查一印阻焊（白字、炭油）一成形一涂助焊剂一检查2、双面板生产工艺流程：开料-钻孔-检查-孔金属化-板面电镀-线路图形制作-图形电镀（Ni 、Nu）pb/sn 、sn）-蚀刻-退耐蚀膜-检查-印阻焊白字-喷锡-检查-成形3、多层板生产工艺流程：开料-制作内层图形-蚀刻-黑（棕）化-层压-打靶-洗外型—钻孔—Desmear—沉铜—（以下同双面板流程）编制：工艺课日期：2004/4/28。

PCB板基础知识一、PCB板的元素1.工作层面对于印制电路板来说，工作层面可以分为6大类，信号层（signal layer）内部电源/接地层（internal plane layer）机械层（mechanical layer）主要用来放置物理边界和放置尺寸标注等信息，起到相应的提示作用。

EDA软件可以提供16层的机械层。

防护层（mask layer）包括锡膏层和阻焊层两大类。

锡膏层主要用于将表面贴元器件粘贴在PCB上，阻焊层用于防止焊锡镀在不应该焊接的地方。

丝印层（silkscreen layer）在PCB板的TOP和BOTTOM层表面绘制元器件的外观轮廓和放置字符串等。

例如元器件的标识、标称值等以及放置厂家标志，生产日期等。

同时也是印制电路板上用来焊接元器件位置的依据，作用是使PCB板具有可读性，便于电路的安装和维修。

其他工作层（other layer）禁止布线层Keep Out Layer钻孔导引层drill guide layer钻孔图层drill drawing layer复合层multi-layer2.元器件封装是实际元器件焊接到PCB板时的焊接位置与焊接形状，包括了实际元器件的外形尺寸，所占空间位置，各管脚之间的间距等。

元器件封装是一个空间的功能，对于不同的元器件可以有相同的封装，同样相同功能的元器件可以有不同的封装。

因此在制作PCB板时必须同时知道元器件的名称和封装形式。

（1）元器件封装分类通孔式元器件封装（THT，through hole technology）表面贴元件封装（SMT Surface mounted technology ）另一种常用的分类方法是从封装外形分类：SIP单列直插封装DIP双列直插封装PLCC塑料引线芯片载体封装PQFP塑料四方扁平封装SOP 小尺寸封装TSOP薄型小尺寸封装PPGA 塑料针状栅格阵列封装PBGA 塑料球栅阵列封装CSP 芯片级封装(2) 元器件封装编号编号原则：元器件类型+引脚距离（或引脚数）+元器件外形尺寸例如AXIAL-0.3 DIP14 RAD0.1 RB7.6-15 等。

电路板基础知识电路板，也称为印制电路板（Printed Circuit Board，PCB），是现代电子设备中不可或缺的组件之一。

它通过将电子元器件焊接在表面上，实现了电子元器件之间的电气连接，是电子设备的基础支撑。

而了解电路板的基础知识，则有助于我们更好地理解电子设备的工作原理。

电路板的种类和结构•单层电路板：最简单的电路板，只有一个铜层，用于简单的低密度电路设计。

•双层电路板：拥有两个铜层，一层用作信号传输，另一层用作电源或地线。

•多层电路板：由多个铜层交错堆叠而成，在复杂电路设计中使用，能提供更多的布线空间。

电路板的制作过程1.设计电路原理图：确定电路板上元器件的位置和连接方式。

2.进行PCB布局设计：将电路原理图转化为具体的实体PCB布局。

3.制作印制版：将PCB设计图转换为可用的印制版文件。

4.制造电路板：通过化学腐蚀或机械去除铜箔，形成导线图案。

电路板上的元器件1.电阻：用于限制电流或降低电压。

2.电容：用于储存电荷或稳定电压。

3.集成电路：在单个芯片上集成了多个功能模块的电路。

4.二极管：用于将电流限制在一个方向。

电路板的应用领域•消费类电子产品：如智能手机、平板电脑等。

•工业自动化：如控制器、传感器等。

•通信设备：如路由器、交换机等。

电路板的发展趋势•高密度集成：尽可能多的元器件集成在一个小空间内。

•柔性电路板：可以弯曲或卷曲，适用于某些特殊场合。

•高速传输：提高电路板的传输速度和稳定性。

了解电路板的基础知识有助于我们更好地理解现代电子技术的应用和发展。

电路板作为电子设备的基础，其设计和制造过程需要仔细的规划和技术支持。

希望通过本文的介绍，读者能对电路板有更全面的认识。
