最全的pcb基础知识全集

pcb设计知识点大全1. 什么是PCB设计？PCB设计（Printed Circuit Board Design）又称印刷电路板设计，是指利用专业电路设计软件根据电路原理图和布局需求，通过布线、电路元器件的放置和连接等步骤来设计电子产品中的印刷电路板。

PCB设计是电子产品制造过程中的一项重要环节，决定了电路板的功能、性能和可靠性。

2. PCB设计流程PCB设计流程包括原理图设计、封装库维护、网络表生成、布局设计、布线设计、设计规则检查、信号完整性分析等多个环节。

其中，原理图设计是整个设计流程的基础，通过绘制完整的原理图，明确电路板上的元器件连接关系。

封装库维护负责维护元器件的封装库文件，确保使用正确的封装。

网络表生成将原理图转化为电路网表，用于后续的布局和布线设计。

布局设计是根据电路板上的元器件尺寸和布局要求，确定元器件的相对位置。

布线设计则是将各个元器件之间的连接线进行布线，确保信号传输的可靠性。

设计规则检查和信号完整性分析则是在布线完成后进行的，用于验证设计是否符合规范并优化信号传输的品质。

3. PCB设计注意事项在进行PCB设计时，需要注意以下几点：(1) 元器件布局：合理安排元器件的位置，减少信号干扰和电磁辐射。

(2) 信号走线：注意信号线的长度、走向和宽度，避免信号串扰和阻抗失配。

(3) 电源和地线：保持电源和地线的宽度足够，避免电源噪声和接地回流问题。

(4) 高速信号处理：对于高速信号，需要特别注意信号完整性和时序约束。

(5) 散热设计：对于功率较大的元器件，需考虑散热问题，合理设计散热器和散热通路。

(6) EMI设计：合理规划PCB布局，减少电磁干扰问题。

4. 常用的PCB设计软件PCB设计软件根据不同的需求和使用习惯，有多种选择。

以下是常用的PCB设计软件：(1) Altium Designer：功能强大，适用于中小规模的电路板设计。

(2) Eagle：易于上手，适用于初学者，拥有大量的元器件库文件。

PCB行业入门基础知识大全————————————————————————————————作者：————————————————————————————————日期：1、概述 PCB（Printed Circuit Board)，中文名称为印制线路板，简称印制板,是电子工业的重要部件之一.几乎每种电子设备，小到电子手表、计算器，大到计算机，通讯电子设备，军用武器系统，只要有集成电路等电子元器件,为了它们之间的电气互连，都要使用印制板。

在较大型的电子产品研究过程中，最基本的成功因素是该产品的印制板的设计、文件编制和制造。

印制板的设计和制造质量直接影响到整个产品的质量和成本，甚至导致商业竞争的成败.一．印制电路在电子设备中提供如下功能：提供集成电路等各种电子元器件固定、装配的机械支撑。

实现集成电路等各种电子元器件之间的布线和电气连接或电绝缘. 提供所要求的电气特性，如特性阻抗等。

为自动焊锡提供阻焊图形，为元件插装、检查、维修提供识别字符和图形。

二．有关印制板的一些基本术语如下: 在绝缘基材上，按预定设计，制成印制线路、印制元件或由两者结合而成的导电图形，称为印制电路。

在绝缘基材上,提供元、器件之间电气连接的导电图形，称为印制线路.它不包括印制元件. 印制电路或者印制线路的成品板称为印制电路板或者印制线路板，亦称印制板.印制板按照所用基材是刚性还是挠性可分成为两大类：刚性印制板和挠性印制板。

今年来已出现了刚性---—-挠性结合的印制板.按照导体图形的层数可以分为单面、双面和多层印制板. 导体图形的整个外表面与基材表面位于同一平面上的印制板，称为平面印板。

有关印制电路板的名词术语和定义，详见国家标准GB/T2036-94“印制电路术语”。

电子设备采用印制板后，由于同类印制板的一致性，从而避免了人工接线的差错，并可实现电子元器件自动插装或贴装、自动焊锡、自动检测，保证了电子设备的质量，提高了劳动生产率、降低了成本，并便于维修。

PCB设计基础知识PCB（Printed Circuit Board），中文名为印制电路板，是用于连接和支持各种电子元器件的一种基础组件。

PCB的设计是电子产品开发中非常重要的一部分，对于电路的性能、布局和可靠性都有很大的影响。

1.PCB的类型：PCB的类型主要分为单面板、双面板和多层板。

单面板只有一面可以进行电路布线，适合简单的电路设计；双面板则可以在两面都进行布线，适合复杂的电路设计；多层板则可以在多个电路层中进行布线，适合高密度的电路设计。

2.PCB的材料：PCB的主要材料包括基板、铜箔和覆盖层。

基板一般使用玻璃纤维增强的环氧树脂，有良好的绝缘性能和机械强度；铜箔用于制作导线和焊盘，一般有不同的厚度选择；覆盖层主要用于保护电路，常见的有有机胶覆盖层和漆覆盖层。

3.PCB的设计流程：PCB的设计流程包括原理图设计、库封装设计、PCB布局、布线、制造文件输出等步骤。

原理图设计是将电路设计成符号图，使用软件进行绘制；库封装设计是将元器件设计成符合标准的封装，也可以使用软件进行绘制；PCB布局是将元器件按照一定的规则摆放在基板上，并考虑电磁兼容性和散热等因素；布线是在布局的基础上进行线路的连接，保证良好的信号传输和阻抗匹配；制造文件输出是将设计好的PCB文件输出成Gerber文件等格式，用于制造。

4.PCB的布局原则：PCB的布局需要考虑电路性能、可靠性和成本等多方面的因素。

常见的布局原则包括：将主要的功能单元放在一起，减少连接线的长度；将高频和低频信号分离布局，减少干扰；注意散热和线路的位置关系，保证散热效果；避免并联的线路交叉，减少串扰等。

5.PCB的布线技巧：布线是PCB设计中非常关键的一步，直接影响电路的性能和可靠性。

常用的布线技巧包括：避免信号线和电源线的交叉，减少干扰；避免信号线和地线的平行布线，减少串扰；注意差分线对的长度保持一致，保证信号的相位一致；注意信号线的走向，避免过长和过曲；保证信号线的阻抗匹配，减少反射和损耗。

电路板的基础知识讲解全集一、电路板的概述电路板，又称印刷电路板（Printed Circuit Board，PCB），是电子产品的重要组成部分。

它通过将导电材料印制在绝缘基板上来连接各种电子元件，实现电路的导电和信号传输功能。

电路板在电子设备中起着承载电子元件、传递信号和供电的重要作用。

二、电路板的种类1. 刚性电路板刚性电路板是使用硬的基材制成的电路板，主要应用于对板子弯曲度要求不高的场合，如计算机主板、电源供应器等。

2. 柔性电路板柔性电路板采用柔软的基材制成，可以根据产品设计的需要进行弯折和弯曲，适用于对弯曲要求较高的场合，如移动设备、相机模块等。

三、电路板的结构电路板主要由基材、导电层、焊盘、阻焊层、字符层、掩膜层等组成。

基材通常采用玻璃纤维强化树脂，导电层采用铜箔，焊盘用于连接元件引脚，阻焊层用于覆盖焊盘以防止意外焊接，字符层和掩膜层用于标识和保护电路板。

四、电路板的制造流程电路板的制造包括原理图设计、PCB布局设计、生成Gerber文件、生产工艺流程、装配和测试等步骤。

其中PCB布局设计是制造流程中的关键环节，决定了电路板的性能和稳定性。

五、电路板的应用领域电路板广泛应用于各种电子设备中，如通信设备、计算机硬件、消费电子产品、工业控制设备等。

随着电子技术的不断发展，电路板在现代生活和工业生产中扮演着越来越重要的角色。

结语通过本文的讲解，读者对电路板的基础知识有了更深入的了解。

电路板作为电子产品中不可或缺的部分，其制造和应用领域也在不断扩大和深化，相信在未来的发展中，电路板将发挥越来越重要的作用。

PCB板基础知识、布局原则、布线技巧、设计规则PCB 板基础知识一、PCB 板的元素 1、工作层面对于印制电路板来说，工作层面可以分为 6 大类，信号层（signal layer））内部电源/接地层内部电源接地层（internal plane layer））机械层（主要用来放置物理边界和放置尺寸标注等信息，起到相应机械层（mechanical layer））的提示作用。

EDA 软件可以提供 16 层的机械层。

防护层（包括锡膏层和阻焊层两大类。

锡膏层主要用于将表面贴防护层（mask layer））元器件粘贴在 PCB 上，阻焊层用于防止焊锡镀在不应该焊接的地方。

印层（在 PCB 板的 TOP 和 BOTTOM 层表面绘制元器件的外观丝印层（silkscreen layer））轮廓和放置字符串等。

例如元器件的标识、标称值等以及放置厂家标志，生产日期等。

同时也是印制电路板上用来焊接元器件位置的依据，作用是使 PCB 板具有可读性，便于电路的安装和维修。

其他工作层（禁止布线层 Keep Out Layer 其他工作层（other layer））钻孔导引层 drill guide layer 钻孔图层 drill drawing layer 复合层 multi-layer2、元器件封装是实际元器件焊接到 PCB 板时的焊接位置与焊接形状，包括了实际元器件的外形尺寸，所占空间位置，各管脚之间的间距等。

元器件封装是一个空间的功能，对于不同的元器件可以有相同的封装，同样相同功能的元器件可以有不同的封装。

因此在制作 PCB 板时必须同时知道元器件的名称和封装形式。

（1）元器件封装分类通孔式元器件封装（THT，through hole technology）表面贴元件封装（SMT Surface mounted technology ）另一种常用的分类方法是从封装外形分类： SIP 单列直插封装 DIP 双列直插封装 PLCC 塑料引线芯片载体封装 PQFP 塑料四方扁平封装 SOP 小尺寸封装TSOP 薄型小尺寸封装 PPGA 塑料针状栅格阵列封装 PBGA 塑料球栅阵列封装 CSP 芯片级封装 (2) 元器件封装编号编号原则：元器件类型+引脚距离（或引脚数）+元器件外形尺寸例如 AXIAL-0.3 DIP14 （3）常见元器件封装RAD0.1RB7.6-15 等。

PCB知识点1. PCB的定义和作用1.1 PCB的概念•PCB即Printed Circuit Board的缩写，中文翻译为印制电路板。

•它是一种由绝缘材料制成的非导电底板，上面通过化学腐蚀或机械加工形成电路图案，用于安装和连接电子元器件。

1.2 PCB的作用•PCB在电子设备制造中起到了关键的作用，它负责连接和支持电子元件，传递电子信号和能量。

•PCB不仅提供了元件之间的电气连接，还具有机械支撑、热量传递和防护等功能。

2. PCB设计流程2.1 PCB设计的基本步骤1.确定电路需求和规格：根据产品要求和功能需求，确定电路的性能指标和布局要求。

2.电路原理图设计：使用电路设计软件绘制电路原理图，包括元件的连接关系和信号流向。

3.PCB布局设计：将电路原理图转化为物理布局，确定元件在PCB板上的位置和走线方式。

4.PCB走线设计：根据电路布局进行走线设计，以保证信号完整、电磁兼容和散热等要求。

5.电气规则检查：通过电气规则检查工具对设计进行验证，以确保电路的正确性和可靠性。

6.生成制造文件：根据设计要求生成制造所需的文件，包括Gerber文件、钻孔文件等。

7.制造和组装：将制造文件发送给PCB制造商进行生产，然后将元件焊接到PCB板上。

2.2 PCB设计的注意事项•确保足够的电气间隔和绝缘距离，以防止电气干扰和击穿。

•合理安排元件的布局，减少信号干扰和传导过程中的损耗。

•降低电气噪声水平，采取屏蔽和滤波措施。

•考虑功耗和供电稳定性，合理设计供电电路。

•保证器件的散热和冷却，预留散热器或散热模组的位置。

3. PCB的材料和层次设计3.1 PCB的材料•基材：一般采用玻璃纤维增强塑料（FR-4）作为基材，具有良好的绝缘性能和机械强度。

•铜箔：覆盖在基材上，用于制作导线和焊盘。

•阻焊层：用于保护电路和防止误触碰，一般为绿色。

•字迹层：用于标记元件名称、引脚号码等信息。

3.2 PCB的层次设计•单层PCB：只有一面铜箔，用于简单电路的制作，成本低。

第一章PCB基板材料覆铜箔层压板(Copper Clad Laminates,简写为CCL)简称覆铜箔板或覆铜板，在整个印制电路板上，主要担负着导电、绝缘和支撑三个方面的功能。

一、覆铜箔板的分类方法1、按板材的刚柔程度分为刚性覆铜箔板和挠性覆铜箔板两大类。

2、按增强材料不同，分为：纸基、玻璃布基、复合基（CEM系列等）和特殊材料基（陶瓷、金属基等）四大类。

3、按板所采用的树脂粘合剂，分为：（1）纸基板酚醛树脂XPC、XXXPC、FR-1、FR-2等板、环氧树脂FR-3板、聚脂树脂等类型。

（2）玻璃布基板环氧树脂（FR-4、FR-5板）、聚酰亚胺树脂PI、聚四氟乙烯树脂（PTFE）类型、双马酰亚胺改性三嗪树脂（BT）、聚苯醚树脂（PPO）、聚二苯醚树脂（PPE）、马来酸酐亚胺一苯乙烯树脂肪（MS）、聚氰酸酯树脂、聚烯烃树脂等类型。

4、按覆铜箔板的阻燃性能分类，可分为阻燃型（UL94-VO、V1级）非阻燃型（UL94-HB 级）两类板。

5、按基板的厚度及覆铜板厚度可分为:H/0,1/0,2/0-------单面板材;H/H,1/1,2/2--------双面板材;1-1-0.5 OZ(安盎) 1-1 OZ (安盎) 2-2 OZ(安盎)6、覆铜箔板产品型号的表示方法（GB/T 4721-92）（1）第一个字母C，表示铜箔；（2）第二、三两个字母，表示基材所用的树脂；①PF表示酚醛②EP表示环氧③UP表示不饱和聚酯④SI表示有机硅⑤TF表示聚四氟乙烯⑥PI表示聚酰亚胺⑦BT表示双马来酰亚胺三嗪（3）第四、五两个字母，表示基材所用的增强材料：①CP表示纤维素纤维纸②GC表示无碱玻璃布③GM表示无碱玻璃纤维毡④AC表示芳香族聚酰胺纤维布⑤AM表示芳香族聚酰胺纤维毡（4）覆铜箔板的基板内芯以纤维素纸为增强材料，两表面贴附无碱玻璃布者，在CP之后加“G”表示；（5）在字母末尾，用一短横线连着两位数字，表示同类型而不同性能的产品编号；（6）具有阻燃性的覆铜箔板，在产品编号后加有“F”字母表示。

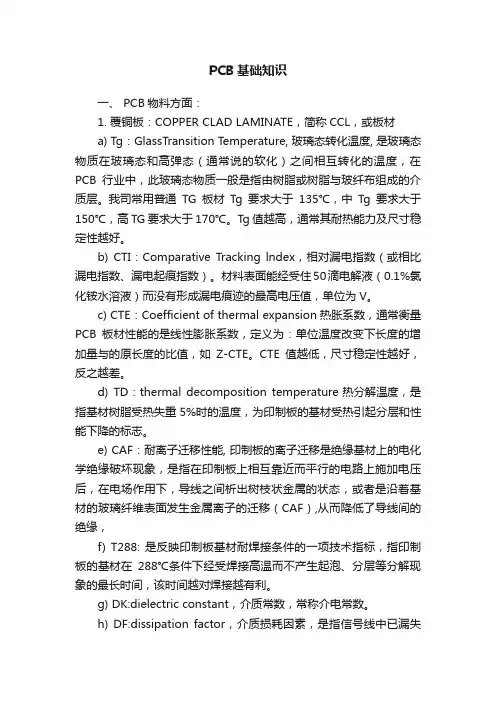

PCB基础知识一、 PCB物料方面：1. 覆铜板：COPPER CLAD LAMINATE，简称CCL，或板材a) Tg：GlassTransition Temperature, 玻璃态转化温度, 是玻璃态物质在玻璃态和高弹态（通常说的软化）之间相互转化的温度，在PCB行业中，此玻璃态物质一般是指由树脂或树脂与玻纤布组成的介质层。

我司常用普通TG板材Tg要求大于135℃，中Tg要求大于150℃，高TG要求大于170℃。

T g值越高，通常其耐热能力及尺寸稳定性越好。

b) CTI：Comparative Tracking lndex，相对漏电指数（或相比漏电指数、漏电起痕指数）。

材料表面能经受住50滴电解液（0.1%氯化铵水溶液）而没有形成漏电痕迹的最高电压值，单位为V。

c) CTE：Coefficient of thermal expansion热胀系数，通常衡量PCB板材性能的是线性膨胀系数，定义为：单位温度改变下长度的增加量与的原长度的比值，如Z-CTE。

CTE值越低，尺寸稳定性越好，反之越差。

d) TD：thermal decomposition temperature热分解温度，是指基材树脂受热失重5%时的温度，为印制板的基材受热引起分层和性能下降的标志。

e) CAF：耐离子迁移性能, 印制板的离子迁移是绝缘基材上的电化学绝缘破坏现象，是指在印制板上相互靠近而平行的电路上施加电压后，在电场作用下，导线之间析出树枝状金属的状态，或者是沿着基材的玻璃纤维表面发生金属离子的迁移（CAF）,从而降低了导线间的绝缘，f) T288: 是反映印制板基材耐焊接条件的一项技术指标，指印制板的基材在288℃条件下经受焊接高温而不产生起泡、分层等分解现象的最长时间，该时间越对焊接越有利。

g) DK:dielectric constant，介质常数，常称介电常数。

h) DF:dissipation factor，介质损耗因素，是指信号线中已漏失在绝缘板材中的能量，与尚存在线中能量的比值。

17个pcb知识点总结1. PCB的基本结构PCB通常由基板、导线、电路元件、焊点和保护层组成。

基板是PCB的主体，一般由绝缘材料制成，如玻璃纤维、环氧树脂等。

导线是用来连接电路元件的纯铜箔层，焊点是连接导线和电路元件的地方，保护层则是为了保护电路不受外界环境影响。

2. PCB的分类根据应用领域的不同，PCB可以分为单层板、双层板和多层板。

单层板主要用于简单的电子产品，双层板用于中等复杂程度的电子产品，而多层板则多用于高性能电子产品。

3. PCB的设计软件PCB的设计需要借助专业的设计软件，如Protel、Altium Designer、PADS等。

这些软件能够帮助工程师进行布线、元件布局和绘制PCB板图。

4. PCB的设计规范在进行PCB设计时，需要遵循一定的设计规范，如元件间距、线宽线距、层间距等。

这些规范可以确保PCB设计的质量和稳定性。

5. PCB布线技巧PCB的布线是非常关键的一步，它直接影响到电路的性能和稳定性。

工程师需要掌握一定的布线技巧，如避免信号干扰、减小电磁干扰等。

6. PCB元件布局在进行PCB设计时，工程师需要合理地布置电路元件。

良好的布局可以提高电路的稳定性和可靠性，缩短信号传输路径，并降低电磁干扰。

7. PCB材料选择不同应用领域的PCB需要选择不同的材料。

常见的PCB材料有FR-4、CEM-1、CEM-3等，它们具有不同的性能和特点，工程师需要根据实际需求进行选择。

8. PCB的制造工艺PCB的制造包括原材料准备、图形制版、印制、蚀刻、钻孔、插装、焊接、清洗等多个工艺流程。

每个工艺环节都需要严格控制，以确保PCB的质量和稳定性。

9. PCB印刷技术PCB的印刷是PCB制造的重要工艺，可以通过屏网印刷和挤出印刷两种技术来实现。

工程师需要根据实际情况选择合适的印刷技术。

10. PCB的蚀刻工艺蚀刻是将多余的铜箔蚀除，形成电路路径的重要工艺。

在蚀刻过程中，需要注意控制蚀刻液的温度、浓度和时间，以确保蚀刻效果。
