开挖沟槽工程技术交底(最新版)

4.模板安装时，轴线、尺寸应符合要求，侧模应考虑防止模板移位和突出。
5.支架搭设时，场地应整平、压实，支架脚垫方木，以防止施工时下沉，施工作业人员必须系带安全领等一切安全设备。
交 底 人
年 月 日
接底人
年 月 日
砌筑施工的安全技术交底
工程名称
分部工程
砌筑工程
分项工程
名称
一般要求
1砌块在使用前必须浇水湿润，表面如有泥土、水锈，应清洗干净。
交 底 人
年 月 日
接底人
年 月 日
桩基工程技术交底
工程名称
分部工程
桩基工程
分项工程
名称
1.桩机进场以后，桥梁施工人员应向桩基施工队交付桥梁的位置、地质情况资料、桩基桩位、桩径及标高等资料，要求每部桩机必须有专人负责桩孔的成孔检查，地质情况的记录，地质样本的保存，钻孔资料的记录，并每天上报一份交与施工人员检查归档，如在施工过程中发现地质条件与设计图纸严重不符，应及时上报施工员，并重新设计桩长。
2.施工时桩机可用枕木或型钢搭设工作平台，安置位置应能承受桩机的各种荷载，防止出现不均匀沉降，造成桩孔倾斜、偏位，施工队进场时必须保证桩机机械的各种性能正常，钻头直径达到标准要求，每一桩机都必须配备同一型号的后备钻头一个，每个桩基的施工队必须配备专门的检查人员，对施工安全及在施工中的机械故碍及时排除。
3.开孔前应埋设护筒，以防止地面水或杂物进入桩井，护筒应高出地面30cm，护筒埋设后测量人员测出护筒顶标高，以便检查桩长。
4.钻孔过程中，钻孔应保持均速前进，对不同地质条件钻进中也应调节钻机的速度，遇到流砂层时，速度不宜过快，因在泥浆未形成护壁时，容易造成塌孔、施工队统一使用项目部提供泥浆原料，钻孔过程中应严格控制泥浆浓度，实验室人员每天到场检查泥浆稠度。现场施工队每进尺5-8m，用“检孔器”检查孔径和竖直度，发现桩孔有倾斜时，应及时修正，钻孔机为2小时，冲机为4小时检查一次进尺，并捞取岩本，做好原始记录，到达设计标高时，施工人员应及时通知桥梁施工员，对桩孔、深度、桩长进行验算，并较对施工资料及土样与设计地质资料是否符合，不符时应及时上报有关部门重新验算桩长，如符合要求，则对桩孔进行清孔，会同质检及监理对桩孔进行查验，合格则进行钢筋笼的吊装。

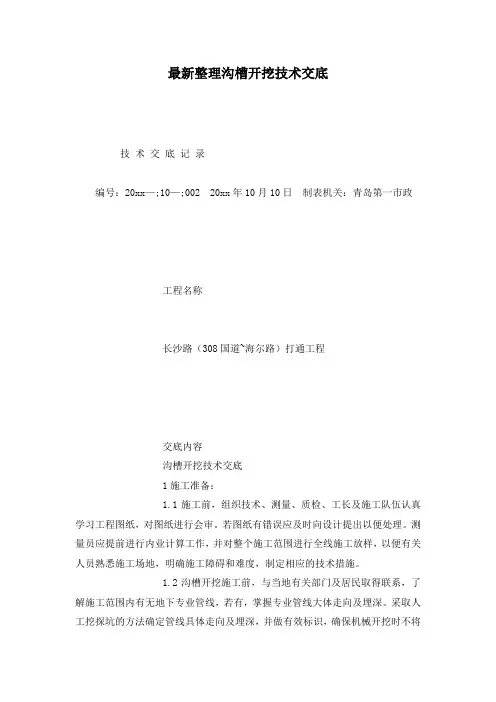

最新整理沟槽开挖技术交底技术交底记录编号：20xx—;10—;002 20xx年10月10日制表机关：青岛第一市政工程名称长沙路（308国道~海尔路）打通工程交底内容沟槽开挖技术交底1施工准备：1.1施工前，组织技术、测量、质检、工长及施工队伍认真学习工程图纸，对图纸进行会审。

若图纸有错误应及时向设计提出以便处理。

测量员应提前进行内业计算工作，并对整个施工范围进行全线施工放样，以便有关人员熟悉施工场地，明确施工障碍和难度，制定相应的技术措施。

1.2沟槽开挖施工前，与当地有关部门及居民取得联系，了解施工范围内有无地下专业管线，若有，掌握专业管线大体走向及埋深。

采取人工挖探坑的方法确定管线具体走向及埋深，并做有效标识，确保机械开挖时不将其破坏，同时必须对其制定并采取有效的保护措施，防止发生滚管或破坏事故。

1.3施工前，应对相关人员进行安全教育和指导，对施工机械、设备、车辆等进行检查维护，并确认驾驶员具有操作相应机械的资格。

故障机械设备和车辆不得投入使用。

2沟槽开挖：2.1沟槽开挖采用挖掘机挖土，人工配合刷坡并清理槽底的方法施工，不能使用机械处采用人工挖土，但沟槽上方必须有专人监护，防止沟槽发生坍塌，危及沟槽内的施工人员。

沟槽底土基要保证其强度和稳定，严禁超挖。

2.2确定槽底开挖宽度，根据土质类别确定的开挖放坡系数,确定沟槽上口开挖边线，测量员根据现场实际情况撒出开挖边线。

2.2.1槽底开挖宽度按以下公式确定：B=D1+2(b1+b2)B——槽底开挖宽度；D1——管道结构的外缘宽度；b1——管道一侧的工作面宽度，按以下情况取；D1≤500mm时，非金属管道取400mm，金属管道取300mm；500＜D1≤1000mm时，非金属管道取500mm，金属管道取400mm；槽底设排水沟时，工作宽度做适当增加；b2——管道一侧的支撑厚度，按照施工方案现场确定；2.2.2不同土质类别情况下的沟槽开挖放坡系数按下表确定：土质类别放坡系数中密的沙土 1:1.00中密的碎石类土（沙土填充） 1:0.75硬塑的轻亚粘土 1:0.67中密的碎石类土（粘性土填充） 1:0.50硬塑的亚粘土、粘土 1:0.33老黄土 1:0.10软土 1:1.002.3沟槽在开挖前测量人员根据施工图纸和技术规范的要求放出开挖边线，并告知施工负责人开挖放坡系数。

交底人（项目技术负责人）：
接受交底人：
表头由交底人填写，交底人与接受交底人本人签字，各留一份，安全员一份归档
安全技术交底
编号
项目名称：
交底日期
2023年4月12日
施工单位：
分项工程ቤተ መጻሕፍቲ ባይዱ称
沟槽土方开挖与回填作业
1、先查明开挖段的地下管线及其它地下构筑物情况，会同有关部门做出妥善处理。2、在总公司辖区内作业需办理动土安全作业票。3、按设计图纸要求进行测量放线，定中心线，槽边线。4、沟槽开挖前做好沟槽外的四周的排水准备工作，保证雨水、地表水不流入沟槽，另外做好封闭围挡。5、开挖时要放坡开挖，根据开挖深度确定放坡系数，深度大于2米起码保证在1：0.5及以上。6、采用分段分层开挖方式进行，开挖深度3米以内挖机一次挖至距槽底20cm，开挖深度超过3米的，分两次开挖至距槽底20cm，再人工清槽、平整，严禁超挖。7、如果槽底土层与设计不符，如果挖掘时发现通讯、电力、燃气、古墓、防空洞应立即停挖及时通知甲方。8、夜间开挖应保证有足够的照明，防止错挖超挖。9、隐蔽验收合格后才允许回填，回填土不得用淤泥、腐殖土、冻土及有机物质、并符合设计图纸关于回填土料的要求。10、回填时采用分层对称回填，不得直接扔在管道上，管道两侧和管顶50cm范围内，虚铺厚度20cm，分层夯实，其它部位回填厚度不大于500mm，并保证设计要求的密实度。

沟槽开挖施工技术交底一、工程概述本次沟槽开挖施工是为了铺设_____管道，工程地点位于_____。

沟槽开挖的长度为_____米，深度为_____米，宽度为_____米。

施工区域的地质条件主要为_____，周边环境包括_____等。

二、施工准备1、技术准备熟悉施工图纸，了解沟槽的位置、深度、宽度等设计要求。

进行现场勘察，核实地下管线、障碍物等情况，并做好标记。

制定施工方案，明确施工流程、方法和安全措施。

2、材料准备准备好所需的支护材料，如钢板桩、木板、槽钢等。

准备好排水设备，如水泵、排水管等。

3、机械设备准备配备挖掘机、装载机、运输车辆等机械设备，并确保其性能良好。

对机械设备进行检查和维护，保证施工过程中的正常运行。

4、人员准备组织专业的施工队伍，包括挖掘机司机、装载机司机、普工等。

对施工人员进行技术交底和安全教育，使其熟悉施工流程和安全注意事项。

三、施工流程1、测量放线根据设计图纸，使用全站仪、水准仪等测量仪器进行测量放线，确定沟槽的中心线和开挖边线。

在沟槽的起止点、转折点、检查井位置等设置控制桩，并做好保护。

2、沟槽开挖采用机械开挖为主，人工开挖为辅的方式进行。

挖掘机沿沟槽中心线开挖，预留 20cm 左右的土层由人工进行清理。

开挖过程中，应严格控制沟槽的深度和宽度，避免超挖和欠挖。

当遇到地下管线、障碍物等时，应停止机械开挖，采用人工小心挖掘，并及时采取保护措施。

3、支护根据沟槽的深度、地质条件和周边环境等情况，选择合适的支护方式，如钢板桩支护、木板支护、槽钢支护等。

支护应及时进行，确保沟槽壁的稳定。

4、排水在沟槽开挖过程中，应做好排水工作。

在沟槽底部设置排水明沟和集水井，用水泵将积水排出。

如遇地下水丰富的情况，应采取井点降水等措施。

5、基底处理沟槽开挖至设计标高后，应及时对基底进行处理。

清除基底的浮土、杂物等，对基底进行平整和夯实。

如基底土质不符合设计要求，应及时通知设计单位进行处理。

四、质量控制要点1、沟槽的中心线、深度、宽度应符合设计要求，偏差应在允许范围内。
