压路机理论试题库1．压路机的定义是什么答：压路机是一种利用机械自重、振动的方法，对被压实材料重复加载，克服材料之间的黏聚力和内摩擦力，排除其内部的气体和水分，迫使材料颗粒之间产生位移，相互楔紧，增加密实度，使之达到一定的密实度和平整度的作业机械。

2．影响压实效果的因素有哪些答：影响压实效果的因素有：1）被压材料及其级配情况；2）含水量；3）压实能量及施工方法。

3．压路机进行道路碾压时，按什么顺序碾压答：压路机压实作业时应以路基和路面中心线为目标，从左右两边线开始逐趟压向中心线(压路机在纵向长度运行一次为一趟)，直至压路机的主轮压到中心线为止，最后在路中加压那些主轮仍未按要求压到的地方，即“先两边，后中间”。

4．静力式压路机的压实原理是什么答：静力式压路机是用静作用压实原理，利用压路机自身行驶的滚轮对被压材料施行反复碾压的机械。

靠碾压轮自重及荷重所产生的静压力直接作用于铺筑层上，使土壤等被压材料的固体颗粒相互靠紧，形成具有一定强度和稳定性的整体结构。

即靠机械自身的重力所产生的静压力来完成压实工作。

5．振动压实的原理是什么答：振动压实的原理是利用机械自重和激振器所产生的激振力，迫使被压实材料作垂直强迫振动，急剧减小土壤颗粒间的内摩擦力，使颗粒靠近，密实度增加，从而达到压实的目的。

6．振动压路机的压实原理是什么答：碾压轮沿被压实表面做往复滚动，同时利用偏心质量M旋转产生的激振力（以一定的频率、振幅振动），使被压层同时受到碾压轮的静压力和振动力的综合作用，给材料施加短时间的连续脉动冲击。

7．在建设公路时，路基土壤和路面铺层都要进行逐层压实，压实目的是什么答：路基土壤压实的目的在于减少土壤的间隙，增加土壤的密实度，提高路基的抗压强度和稳定性，使其达到规定的承载能力；路面铺层压实的目的在于提高被压材料的密实度，使其达到规定的压实度，以抵抗在其上行驶车辆等物体的动力影响，以及雨雪的侵蚀。

8．如何根据土壤和被压材料的特性选择压路机的类型答：压路机选用参数表9答：自行式振动压路机按振动轮数量分为单轮振动压路机和双轮振动压路机。

底盘各章习题绪论习题一．填空题1.自行式工程机械基本上可以划分为、和三大部分2.工程机械底盘由、、和四部分组成。

3.履带式机械转向系主要由和等组成。

4.挖掘机的、、三部分可组成挖掘装置。

二．简答题1.简述工程机械发展方向？2.工程机械维修保障决策的一般程序是什么？第一章习题一．填空题1.底盘按传动系构造特点不同，可分为、、和电传动式四种类型；2.底盘按行驶系的构造特点不同，可分为和两种。

3.主传动器的作用是和。

4.电力传动中的电动轮由和组成。

二．选择题1.工程机械是将发动机发出的动力传给驱动轮或工作装置，使其行驶或作业的系统。

A.传动系B.制动系C.转向系D.行驶系2.液力机械式传动系特有的动力传动元件是A.主离合器B.变速箱C.液力变矩器D.转向离合器3.为了避免左右驱动轮所滚过的路程不相等的现象的部件是A.变速器B.万向传动装置C.主传动器D.差速器三．判断题1.机械式传动系可使工程机械具有自动适应载荷变化的特性。

（）2.国产ZL系列装载机全部采用液力机械式传动系。

（）3. TL180推土机、PY-160B平地机、CL-7铲运机的传动系为全液压式传动。

（）四．简答题1.简述传动系的功用2.轮式机械传动系由哪些主要部件组成？第二章习题一．填空题1.液力偶合器主要由和组成。

2.变矩器是由于不动的导轮能给涡轮施加一个，故起到的作用。

3.机械行驶速度过低或行驶无力，往往与液压系统的和有关。

二．选择题1.三相变矩器具有（）个液力变矩器工况和（）个液力偶合器工况.A. 2，2B. 2，1C. 1，1D. 1，22.液力变矩器通常是以下列哪个元件作为动力输出的( )A.泵轮B.导轮C.涡轮D.行星轮3.123变矩器型从液流在循环中的流动方向看，导轮在泵轮( )A.前B.中C.后4. 133变矩器型从液流在循环中的流动方向看,导轮则在泵轮( )A.前B.中C.后5.液力变矩器油温过高的现象是机械工作时油温表显示超过或用手触摸偶合器或变矩器时感觉烫手。

2021年工程机械理论模拟试卷和答案（18）共3种题型，共65题一、单选题(共35题)1.柴油机喷油泵中的分泵数( )发动机的气缸数。

A：大于B：等于C：小于D：不一定【答案】：B2.通常情况下,柴油机的压缩比( )汽油机的压缩比。

A：小于B：大于C：等于D：不可比【答案】：B3.液压挖掘机行走限速回路利用限速阀控制通道大小限制( )转速。

A：液压马达B：液压泵C：发动机D：溢流阀【答案】：A4.单位切削力的大小,主要决定于( )。

A：车刀角度B：被加工材料强度C：走刀量D：吃刀深度【答案】：B5.加注压路机燃油时,必须使发动机( ),加油过程禁止吸烟和明火靠近。

A：怠速B：高速C：熄火D：处于任意转速【答案】：C6.在商务礼仪中,男士西服如果是双排纽扣,那么扣子应该( ) 。

A：双排都系B：系外面一排C：系里面一排D：全部敞开【答案】：A7.轴零件右端面对其轴线的全跳动公差值为0.05mm,若要规定右端面的平面度公差,其值应( )。

A：大于0.05mmB：小于0.05mmC：等于0.05mmD：都可以【答案】：B8.将发动机输入的机械能转换为液体的压力能的液压元件是( )。

A：液压泵B：液压马达C：液压缸D：控制阀【答案】：A9.柴油机输油泵每循环输油量的多少取决于( )。

A：活塞弹力B：活塞行程C：凸轮偏心距D：发动机转速【答案】：B10.防冻液在工作过程中,介质会酸化,P.H值下降,使缓蚀剂效果降低,甚至完全失效,因此,防冻液中需要添加( ),可以在一定程度上使防冻液的pH值稳定在7.5~10范围之间。

A：防冻剂B：消泡剂C：着色剂D：缓冲剂【答案】：D11.当发动机工作,离合器处于完全接合状态时,变速器输入轴( )。

A：不转动B：与发动机转速不同C：与发动机转速相同D：转速高于发动机转速【答案】：C12.不是引起履带式驱动桥中央传动齿轮室发热原因的是( )。

A：齿轮啮合间隙过小B：轴承安装过紧、歪斜C：润滑油不足D：冷却不良【答案】：D13.振动式压路机用碾轮沿被压实材料表面往复滚动,又以一定的频率、振幅振动,使被压实层同时受到碾轮碾压和( )的综合作用,压实深度和效果比静力式压路机要高。

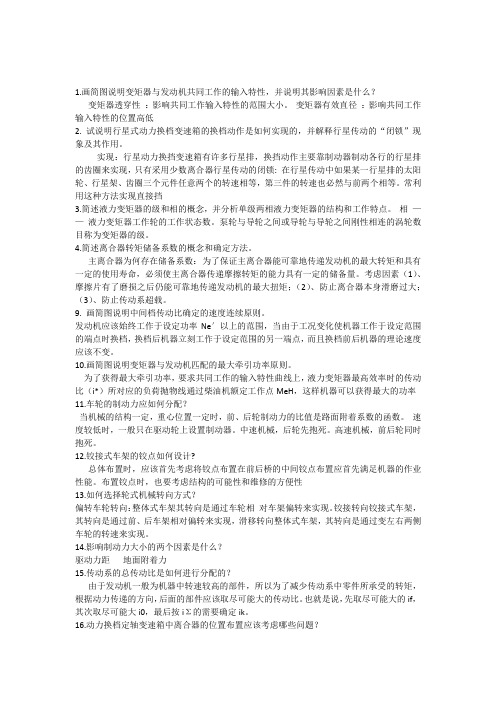

1.画简图说明变矩器与发动机共同工作的输入特性，并说明其影响因素是什么？变矩器透穿性：影响共同工作输入特性的范围大小。

变矩器有效直径：影响共同工作输入特性的位置高低2. 试说明行星式动力换档变速箱的换档动作是如何实现的，并解释行星传动的“闭锁”现象及其作用。

实现：行星动力换挡变速箱有许多行星排，换挡动作主要靠制动器制动各行的行星排的齿圈来实现，只有采用少数离合器行星传动的闭锁: 在行星传动中如果某一行星排的太阳轮、行星架、齿圈三个元件任意两个的转速相等，第三件的转速也必然与前两个相等。

常利用这种方法实现直接挡3.简述液力变矩器的级和相的概念，并分析单级两相液力变矩器的结构和工作特点。

相——液力变矩器工作轮的工作状态数。

泵轮与导轮之间或导轮与导轮之间刚性相连的涡轮数目称为变矩器的级。

4.简述离合器转矩储备系数的概念和确定方法。

主离合器为何存在储备系数：为了保证主离合器能可靠地传递发动机的最大转矩和具有一定的使用寿命，必须使主离合器传递摩擦转矩的能力具有一定的储备量。

考虑因素（1）、摩擦片有了磨损之后仍能可靠地传递发动机的最大扭矩；（2）、防止离合器本身滑磨过大；（3）、防止传动系超载。

9. 画简图说明中间档传动比确定的速度连续原则。

发动机应该始终工作于设定功率Ne′以上的范围，当由于工况变化使机器工作于设定范围的端点时换档，换档后机器立刻工作于设定范围的另一端点，而且换档前后机器的理论速度应该不变。

10.画简图说明变矩器与发动机匹配的最大牵引功率原则。

为了获得最大牵引功率，要求共同工作的输入特性曲线上，液力变矩器最高效率时的传动比（i*）所对应的负荷抛物线通过柴油机额定工作点MeH，这样机器可以获得最大的功率11.车轮的制动力应如何分配？当机械的结构一定，重心位置一定时，前、后轮制动力的比值是路面附着系数的函数。

速度较低时，一般只在驱动轮上设置制动器。

中速机械，后轮先抱死。

高速机械，前后轮同时抱死。

摘要推土机是土方工程机械的一种主要机械，其中履带式推土机作业工况恶劣．转向制动系统是连接驱动桥传动元件的关键部件，随着使用时间的延长，会出现各种各样的故障。

本文针对这种现象详细说明了履带式推土机转向制动系统的结构、原理和工作过程,在此基础上对转向制动系统的故障进行分类,并运用维修理论分析各类故障产生的原因，提出故障发生后的维修弥补方法，最后针对推土机在使用中出现的转向制动故障提出预防故障产生的应对策略。

关键词履带式推土机；转向制动故障；故障分类；原因分析；应对策略AbstractThe bulldozer is a kind of earth-moving machinery，One of the main mechanical operation condition bad USES bulldozers. Steering braking system is to connect the drive axle of transmission components with key components, use the extension of time, there will be all kinds of fault. This paper aiming at the phenomenon detail the caterpillar bulldozers to brake system structure, principle and working process and on the basis of steering braking system fault classification, and use of maintenance theoretical analysis the causes of all kinds of faults, and puts forward the fault occurred after maintenance, finally, according to offset method in use appeared in bulldozers to brake failure causing trouble puts forward the preventive strategy. Keywords: caterpillar bulldozers; steering brake fault; fault classification; reason analysis; strategies目录摘要 (1)一概述 (4)1. 用途 (4)2. 结构与工作原理 (4)3. 推土机的发展趋势 (5)二履带式推土机转向制动系统的构造 (8)1. 功用及组成 (8)2. 转向制动装置的结构 (9)三履带式推土机转向制动系统常见故障的分类及维修 (14)1. 履带式推土机转向制动系统的故障分类 (14)2. 履带式推土机转向制动系统的常见故障的维修 (16)四履带式推土机转向制动系统的维修及保养 (29)1. 清洗 (30)2. 转向制动装置的检查与调整 (31)结论 (33)参考文献 (34)致谢 (36)附录 (37)一概述1. 用途推土机是一种在履带式拖拉机或轮胎式牵引车的前面安装上推土装置及操纵机构的自行式施工机械，主要用来开挖路堑、构筑路堤、回填基坑、铲除障碍、清除积雪、平整场地等，也可完成短距离松散物料的铲运和堆积作业。

⼯程机械底盘轮式与履带式对⽐⼯程机械底盘轮式与履带式对⽐单位：⼯程s09-3班姓名：孙忠琦时间：2011.10.13摘要：⼯程机械是建筑施⼯和矿⼭采掘⼯作中的重要机械设备，⽤来完成各种⼟⽅和⽯⽅⼯程。

⼯程机械⾏业的服务范围⼴泛，对国民经济的影响也较⼤，⽬前我国⼯程机械⾏业的⽣产，在规格、数量、质量和制造成本等⽅⾯，还有不少问题有待解决。

⼯程机械底盘包括传动系、⾏⾛系、转向系、制动系。

本⽂针对轮式底盘与履带式底盘进⾏了对⽐。

关键词：传动系、⾏驶系、转向系⼀、对⽐传动系统驱动桥（1）1、轮式驱动桥的主要结构有：主传动器、差速器、半轴轮边减速器和驱动桥壳等组成。

2、履带式驱动桥主要结构有：中央传动装置、转向制动装置、最终传动装置和桥壳等组成。

3、对⽐：发动机发出的转矩依次经过离合器、变速箱、万向节、传动轴、主减速器、差速器、半轴传给后车轮，所以后轮⼜称为驱动轮。

驱动轮得到转矩便给地⾯⼀个向后的作⽤⼒，并因此⽽使地⾯对驱动轮产⽣⼀个向前的反作⽤⼒，这个反作⽤⼒就是汽车的驱动⼒。

汽车的前轮与传动系⼀般没有动⼒上的直接联系，因此称为从动轮。

在结构上轮式与履带式有很⼤的不同。

轮式⼯程机械通常采⽤全桥驱动。

在转向时轮采⽤的是差速器来使两侧车轮以不同的⾓速度旋转从⽽避免车轮产⽣滑麼现象⽽履带式采⽤的是转向制动装置同过转向离合器的接合与分类来实现转向的。

⼆、对⽐⾏驶系（2）1、轮式⾏驶系构造主要有：车架哦、车桥、悬架、及车轮等组成。

2、履带式⾏驶系构造主要有：机架、⾏⾛装置和悬架三⼤部分组成。

3、对⽐：轮式机械⾏驶系采⽤弹性较好的充⽓橡胶轮胎以及应⽤了悬架装置，具有良好的缓冲、减震性能，⾏驶助⼒⼩，⾏驶速度⾼，机动性好。

履带式⾏驶系与轮式相⽐，具有坚固耐⽤、与地⾯附着⼒⼤、⽀承⾯⼤接地压⼒⼩、越障碍物能⼒强、容易维护保养等优点它⽐轮式的牵引性能和通过性能好三、对⽐转向系（2）1、轮式转向：（1）对于整体式车架，采⽤偏转车轮转向的⽅式（2）对于铰链式车架，采⽤偏转铰链相连接的前后车架的⽅式。

一、填空题1、工程机械有（自行式）和（拖式）两大类，自行式工程机械虽然种类很多，结构形式各异，但基本上都由（动力装置）、（底盘）及（工作装置）3部分组成。

2、自行式工程机械安其行驶方式的不同可分为（轮式）和（履带式）。

3、工程机械底盘通常由（传动系）、（行驶系）、（转向系）、（制动系）及（回转支承装置）（部分机种有该装置）等组成。

4、工程机械的维护是以（检查、紧固、清洁、润滑及调整）为中心，通过更换（易损零件）或局部修理以排除故障及隐患为主要目的的预防性技术措施。

5、工程机械维护一般可分为（日常维护）、（定期维护）和（特殊维护）。

6、现代工程机械修理一般可分为(工程机械大修)、（总成大修）和（零件修理）等。

工程机械维修的基本方法有（就机修理法）和（总成互换法）。

7、工程机械的（动力装置）和（驱动轮）之间的所有传动部件总称为传动系。

8、工程机械传动系按传动装置的构造和工作原理不同，一般可分为（机械传动）、（液力机械传动）、（液压传动）和（电传动）4种类型；按行走方式的不同，工程机械可分为（轮式）和（履带式）2种类型。

9、工程机械（电传动）的基本原理是由发动机带动直流发电机，然后用发动机输出的电能驱动装在车轮中的直流电动机使机械行驶。

10、工程机械液力机械式传动系因采用（液力变矩器）传动，改善了发动机的输出特性，使工程机械具有自动适应外界荷载的能力。

11、工程机械主离合器一般由（摩擦副）、（压紧与分离结构）及（操纵机构）组成。

12、工程机械主离合器的压紧结构可分为（压盘）和（压紧弹簧）。

13、弹簧压紧式主离合器平时处于结合状态，故又称为（常接合式）离合器。

14、杠杆压紧式离合器既可以稳定地处于结合状态，又可以稳定地处于分离状态，故又称为（非常接合式）离合器。

15、常合式主离合器处于结合状态时，分离杠杆内端距分离轴承应保持约3-4mm的间隙，此间隙称为离合器的（自由行程）。

16、TY180推土机变速器的便利换档机构是（液压助力器）。

履带驱动桥行星转向机构的工作原理及分析吴淑霞;张世伟【摘要】目前国内的履带式作业机如东方红履带拖拉机、各种履带式推土机等大部分采用转向离合器作为转向机构.行星转向机构的应用仅见于前苏联履带式拖拉机,该驱动桥具有零件数目少、零件耐磨性高、故障少、对传动系实现一定速比的降速等优点,有不少可取之处,文中针对前苏联ДТ-75 МЛ履带拖拉机对履带驱动桥行星转向机构的工作原理进行了理论分析,为国内行星转向机构履带驱动桥的开发提供一些技术参考.【期刊名称】《机械工程师》【年(卷),期】2012(000)012【总页数】3页(P143-145)【关键词】履带驱动桥;行星转向机构【作者】吴淑霞;张世伟【作者单位】青海第二机床制造有限责任公司,西宁810021;青海第二机床制造有限责任公司,西宁810021【正文语种】中文【中图分类】TH132.41 引言履带驱动桥由中央传动、转向机构、制动器和最终传动四个部件组成，履带式驱动桥的结构型式主要取决于转向机构的结构型式。

履带式作业机械的转向是依靠改变传递给两边履带的扭矩，并使两边履带的运动产生速度差实现的。

也即转向是以切断或减小一边履带的扭矩，并以制动器断续制动这一边的履带来获取所需转向半径的，因而转向时履带式作业机械走的是折线轨迹。

根据这一转向特点，履带式作业机械的转向机构应满足如下一些要求：（1）应保证履带式作业机械能得到与各种转向半径相适应的折线运动轨迹，而不发生转向急动现象；（2）力求有较小的最小转向半径，以提高履带式作业机械的机动性；（3）转向时发动机载荷和直线行驶时发动机载荷比ζ 要小。

同时，转向时的平均速度不应比直线行驶速度有明显下降；（4）在不操纵转向机构时，作业机械具有良好的直线行驶稳定性；（5）操纵省力；（6）转向机构的结构尺寸，应尽量使履带驱动桥有较小的横向外廓尺寸。

以上这些要求的满足程度与转向机构的结构型式有关。

现代履带式作业机械的转向机构，主要有转向离合器、双差速器与行星转向机械三类结构方案。
