等电位联结设计和施工中应注意的一些问题

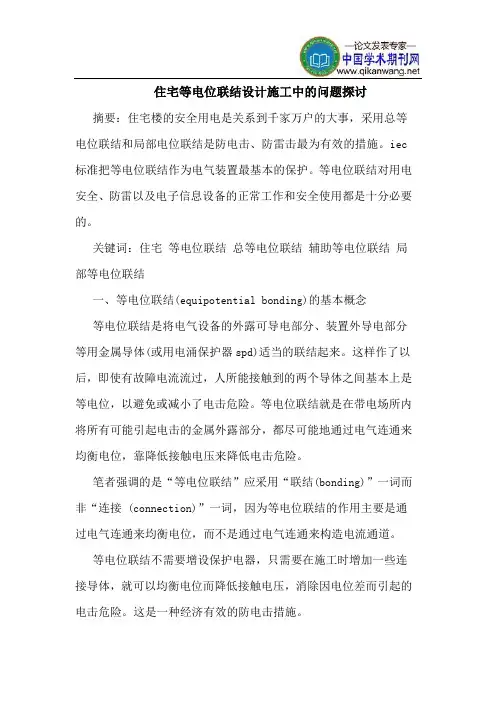

住宅等电位联结设计施工中的问题探讨摘要：住宅楼的安全用电是关系到千家万户的大事，采用总等电位联结和局部电位联结是防电击、防雷击最为有效的措施。

iec 标准把等电位联结作为电气装置最基本的保护。

等电位联结对用电安全、防雷以及电子信息设备的正常工作和安全使用都是十分必要的。

关键词：住宅等电位联结总等电位联结辅助等电位联结局部等电位联结一、等电位联结(equipotential bonding)的基本概念等电位联结是将电气设备的外露可导电部分、装置外导电部分等用金属导体(或用电涌保护器spd)适当的联结起来。

这样作了以后，即使有故障电流流过，人所能接触到的两个导体之间基本上是等电位，以避免或减小了电击危险。

等电位联结就是在带电场所内将所有可能引起电击的金属外露部分，都尽可能地通过电气连通来均衡电位，靠降低接触电压来降低电击危险。

笔者强调的是“等电位联结”应采用“联结(bonding)”一词而非“连接 (connection)”一词，因为等电位联结的作用主要是通过电气连通来均衡电位，而不是通过电气连通来构造电流通道。

等电位联结不需要增设保护电器，只需要在施工时增加一些连接导体，就可以均衡电位而降低接触电压，消除因电位差而引起的电击危险。

这是一种经济有效的防电击措施。

此外，当大部分电气装置位于总等电位联结作用区以外时，应装用带有剩余电流保护装置（residual current operated protective devices, rcd）且这部分的pe线应与电源进线的pe 线隔离，该接至单独的接地极，以杜绝外部窜入的危险电压。

图1：图（a）中的进户金属管道未作等电位联结，当室外架空裸导线断线并接触到金属管道时，高电位会由金属管道引至室内，若人触及金属管道，则可能方生电击事故。

而图1（b）所示为有等电位联结的情况，这时pe线、地板钢筋、进户金属管道等作等电位联结，此时即使人员触及到带电的金属管道，在人体上也不会产生电位差，因而是安全的。

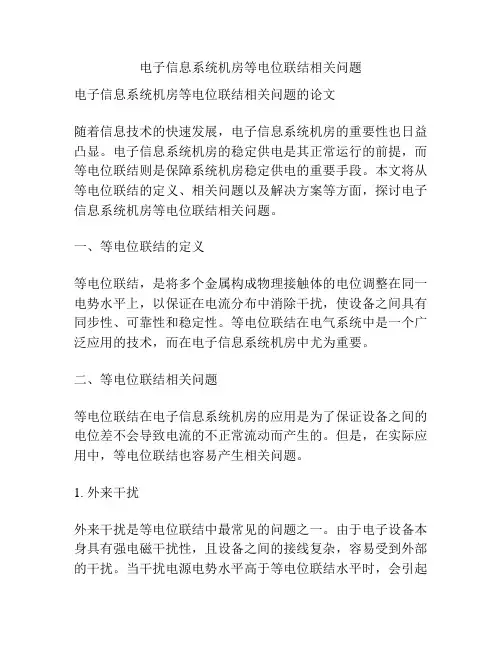

电子信息系统机房等电位联结相关问题电子信息系统机房等电位联结相关问题的论文随着信息技术的快速发展，电子信息系统机房的重要性也日益凸显。

电子信息系统机房的稳定供电是其正常运行的前提，而等电位联结则是保障系统机房稳定供电的重要手段。

本文将从等电位联结的定义、相关问题以及解决方案等方面，探讨电子信息系统机房等电位联结相关问题。

一、等电位联结的定义等电位联结，是将多个金属构成物理接触体的电位调整在同一电势水平上，以保证在电流分布中消除干扰，使设备之间具有同步性、可靠性和稳定性。

等电位联结在电气系统中是一个广泛应用的技术，而在电子信息系统机房中尤为重要。

二、等电位联结相关问题等电位联结在电子信息系统机房的应用是为了保证设备之间的电位差不会导致电流的不正常流动而产生的。

但是，在实际应用中，等电位联结也容易产生相关问题。

1. 外来干扰外来干扰是等电位联结中最常见的问题之一。

由于电子设备本身具有强电磁干扰性，且设备之间的接线复杂，容易受到外部的干扰。

当干扰电源电势水平高于等电位联结水平时，会引起运行异常或者完全停机。

2. 维护困难等电位联结需要对机房设备进行复杂的接线，一旦发生故障，则需要对每个设备进行检测和修复，成本和时间都是极高的。

3. 泄漏电流在等电位联结中，由于不同设备的接地电势差异，会形成电流，进而导致泄漏电流的产生。

三、解决方案针对以上等电位联结相关的问题，可以采取以下措施进行解决：1. 增加过滤器在电子信息系统机房中，可以增加过滤器来减少外来干扰。

过滤器可以有效减少外来干扰带来的影响，从而保证系统机房的正常运行。

2. 加强维护等电位联结需要对设备进行复杂的接线，一旦出现故障，需要进行系统级别的维护。

系统级别的维护需要专业的人员进行操作，可以对系统进行维护和修复。

加强维护能够提升机房可靠性，保障机房正常运行。

3. 采用抗干扰设备在电子信息系统机房中，可以采用抗干扰设备，这些设备具备防止外界干扰的特性，可以有效减少外界的干扰，同时也能够提升系统的稳定性和可靠性。

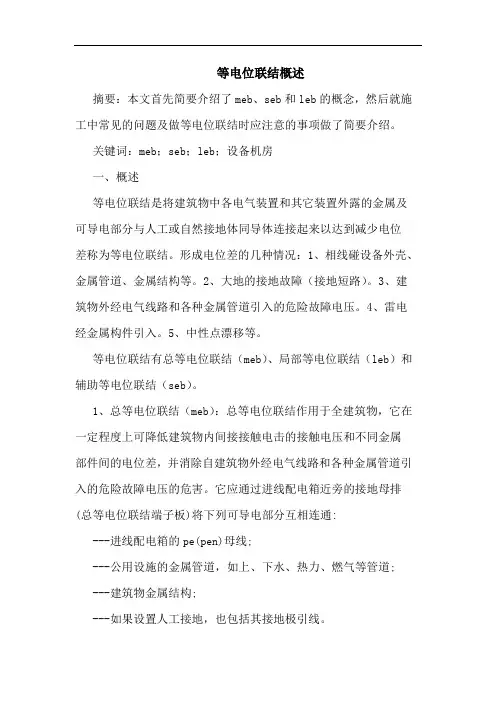

等电位联结概述摘要：本文首先简要介绍了meb、seb和leb的概念，然后就施工中常见的问题及做等电位联结时应注意的事项做了简要介绍。

关键词：meb；seb；leb；设备机房一、概述等电位联结是将建筑物中各电气装置和其它装置外露的金属及可导电部分与人工或自然接地体同导体连接起来以达到减少电位差称为等电位联结。

形成电位差的几种情况：1、相线碰设备外壳、金属管道、金属结构等。

2、大地的接地故障（接地短路）。

3、建筑物外经电气线路和各种金属管道引入的危险故障电压。

4、雷电经金属构件引入。

5、中性点漂移等。

等电位联结有总等电位联结（meb）、局部等电位联结（leb）和辅助等电位联结（seb）。

1、总等电位联结（meb）：总等电位联结作用于全建筑物，它在一定程度上可降低建筑物内间接接触电击的接触电压和不同金属部件间的电位差，并消除自建筑物外经电气线路和各种金属管道引入的危险故障电压的危害。

它应通过进线配电箱近旁的接地母排(总等电位联结端子板)将下列可导电部分互相连通:---进线配电箱的pe(pen)母线;---公用设施的金属管道，如上、下水、热力、燃气等管道;---建筑物金属结构;---如果设置人工接地，也包括其接地极引线。

2、辅助等电位联结（seb）:在导电部分间，用导线直接连通，使其电位相等或相近，称作辅助等电位联结。

下列情况下需做辅助等电位联结：电源网络阻抗过大．使自动切断电源时间过长．不能满足防电击要求时；自tn系统同一配电箱供给固定式和移动式两种电气设备。

而固定式设备保护电器切断电源时间不能满足移动式设备防电击要求时；为满足浴室、游泳池、医院手术室等场所对防电击的特殊要求时。

3、局部等电位联结（leb）：在一局部场所范围内将各可导电部分连通，称作局部等电位联结。

局部等电位联结可看做在一局部场所范围内的多个辅助等电位联结。

它可通过局部等电位联结端子板将下列部分互相连通:---pe母线或pe干线;---公用设施的金属管道;---建筑物金属结构。

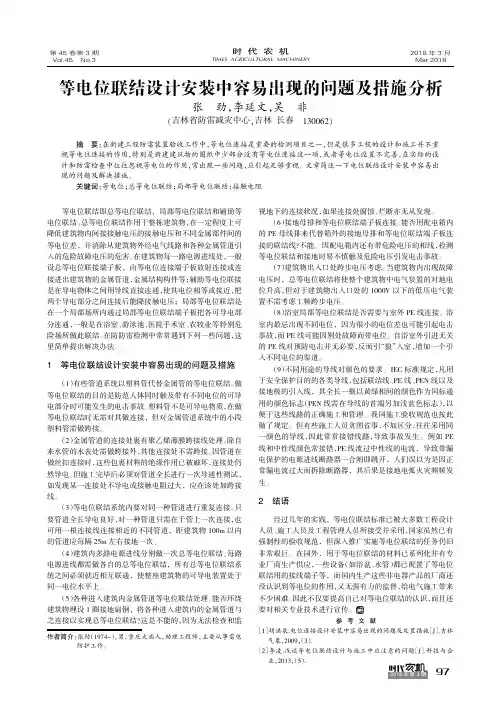

2018年第3期2018年第3期时代农机TIMES AGRICULTURAL MACHINERY第45卷第3期Vol.45No.32018年3月Mar.2018作者简介：张劲（1974-），男，重庆大庙人，助理工程师，主要从事雷电防护工作。

等电位联结设计安装中容易出现的问题及措施分析张劲，李延文，吴非(,130062)摘要：在新建工程防雷装置验收工作中，等电位连接是重要的检测项目之一，但是很多工程的设计和施工并不重视等电位连接的作用，特别是新建建筑物的图纸中少部分没有等电位连接这一项，或者等电位设置不完善，在实际的设计和防雷检查中往往忽视等电位的作用，常出现一些问题，应引起足够重视。

文章简述一下电位联结设计安装中容易出现的问题及解决措施。

关键词：等电位；总等电位联结；局部等电位联结；接触电阻等电位联结即总等电位联结，局部等电位联结和辅助等电位联结。

总等电位联结作用于整栋建筑物，在一定程度上可降低建筑物内间接接触电压的接触电压和不同金属部件间的等电位差，并消除从建筑物外经电气线路和各种金属管道引入的危险故障电压的危害。

在建筑物每一路电源进线处，一般设总等电位联接端子板，由等电位连接端子板放射连接或连接进出建筑物的金属管道，金属结构构件等；辅助等电位联接是在导电物体之间用导线直接连通，使其电位相等或接近，把两个导电部分之间连接后能降接触电压；局部等电位联结是在一个局部场所内通过局部等电位联结端子板把各可导电部分连通，一般是在浴室、游泳池、医院手术室、农牧业等特别危险场所做此联结。

在防防雷检测中常常遇到下列一些问题，这里简单提出解决办法。

1等电位联结设计安装中容易出现的问题及措施（1）有些管道系统以塑料管代替金属管的等电位联结。

做等电位联结的目的是防范人体同时触及带有不同电位的可导电部分时可能发生的电击事故。

塑料管不是可导电物质，在做等电位联结时无需对其做连接，但对金属管道系统中的小段塑料管需做跨接。

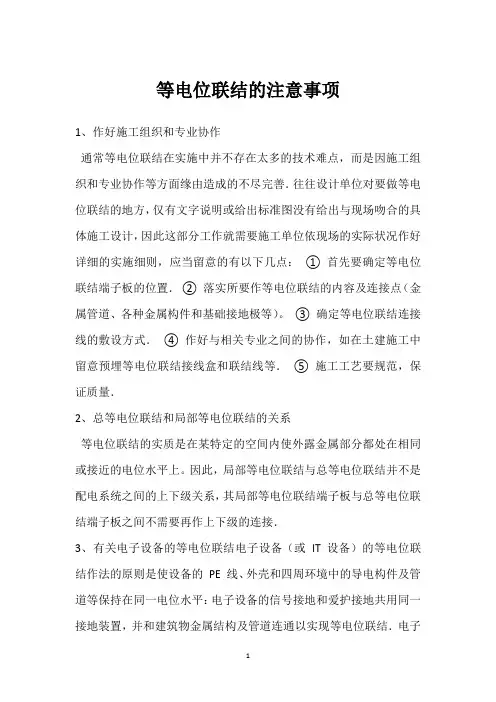

等电位联结的注意事项1、作好施工组织和专业协作通常等电位联结在实施中并不存在太多的技术难点，而是因施工组织和专业协作等方面缘由造成的不尽完善．往往设计单位对要做等电位联结的地方，仅有文字说明或给出标准图没有给出与现场吻合的具体施工设计，因此这部分工作就需要施工单位依现场的实际状况作好详细的实施细则，应当留意的有以下几点：① 首先要确定等电位联结端子板的位置．② 落实所要作等电位联结的内容及连接点（金属管道、各种金属构件和基础接地极等）。

③ 确定等电位联结连接线的敷设方式．④ 作好与相关专业之间的协作，如在土建施工中留意预埋等电位联结接线盒和联结线等．⑤ 施工工艺要规范，保证质量．2、总等电位联结和局部等电位联结的关系等电位联结的实质是在某特定的空间内使外露金属部分都处在相同或接近的电位水平上。

因此，局部等电位联结与总等电位联结并不是配电系统之间的上下级关系，其局部等电位联结端子板与总等电位联结端子板之间不需要再作上下级的连接．3、有关电子设备的等电位联结电子设备（或lT 设备）的等电位联结作法的原则是使设备的PE 线、外壳和四周环境中的导电构件及管道等保持在同一电位水平：电子设备的信号接地和爱护接地共用同一接地装置，并和建筑物金属结构及管道连通以实现等电位联结．电子设备的PE线兼作信号地线，且等电位的联结线应尽可能短，因此可将电源进线处的接地母排延长为接地母干线，对作等电位联结区域内的pE 线、外壳、四周环境中的导电构件、建筑物内钢筋及等电位金属网格（按防护要求不同，有水平网格、水平垂直网格）就近连接到接地母干线上，一些详细作法可参见标准图．4、等电位联结线按IEC 标准规定：凡用于平安爱护目的各类导线，包括联结线、PE 线、PEＮ线以及接地线其全程一律采纳黄绿相间的颜色标识（国际通用标识颜色）．为了便于拆卸和定期测试，等电位联结的端子板宜采纳螺栓连接．等电位用的线及端子板宜采纳铜质材料，这是由于铜的导电性和强度比较好。

建筑物等电位联结系统施工的通病及防治摘要：在建筑工程施工中，等电位联结是保护设备及人身安全、系统功能的重要措施，目前大部分设计单位在设计说明中缺乏等电位联结的详尽说明，只是注明参照标准图集15D502，平面图中也缺少相应的具体线路布局和布置要求。

导致因施工单位技术水平不一，反复出现质量问题，通病一直存在，不能满足建筑物安全和功能要求。

关键词：危险电压、电位差、功能、安全随着建筑业的发展，建筑物采用的机电系统越来越全面，建筑智能化水平越来越高，对建筑物系统运行安全和功能提出了更高的要求，这就需要建筑设计和施工单位加强等电位联结知识的学习，提高自身技术能力，以保证建筑物设备、人身的安全和系统运行的可靠。

等电位联结作用于建筑物，在一定程度上可降低建筑物内间接接触电击的接触电压和不同金属部件间的电位差，并消除自建筑物外经电气线路和各种金属管道引入的危险故障电压的危害。

1.等电位联结系统的组成及功能1.系统组成等电位联结系统按照功能分为保护性和功能性两类。

保护等电位联结系统包括：总等电位联结、辅助等电位联结和局部等电位联结。

功能等电位联结系统主要是针对电子信息设备，分为采用保护联结导体连接到联结环形导体（BRC）、采用保护接地导体联结的星形网络、多个网格等电位联结的星形网络、共用网状联结星形网络四类。

1.2.系统功能保护类等电位联结系统通过传递危险故障电位，将接触电压降至安全电压限值50V以下。

总等电位联结系统连接的部位包括：总保护导体（保护接地导体和保护接地中心导体）、电气装置总接地导体/总接地端子板、建筑物内水管/燃气管/采暖和空调管道等各种金属管道、可接用的建筑物金属结构部分。

来自建筑物外部的金属管道、金属结构、金属导体还应在建筑物内距引入点最近的地方做总等电位联结。

功能等电位联结的功能是为了电子设备取得接近地电位的参考电压，保证其正常运行。

1.通病及改进措施找实际施工中，由于技术人员未能全面掌握等电位联结系统的知识和相关规范要求，导致在总等电位端子箱设置、接地干线系统回路设置、端子箱与干线的连接、局部等电位设置等方面经常出现质量问题，常见的通病如下：2.1.总等电位联结设置位置及数量不正确总等电位联结的数量与电源进线数量不符，设置位置远离进线箱，总等电位联结系统未连通。

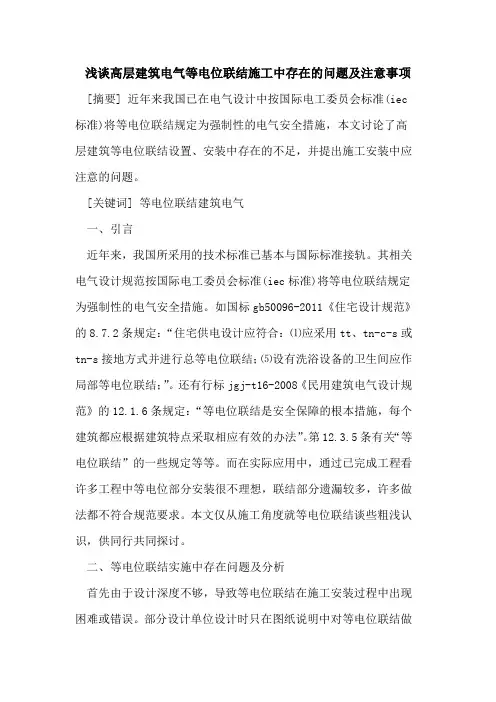

浅谈高层建筑电气等电位联结施工中存在的问题及注意事项[摘要] 近年来我国已在电气设计中按国际电工委员会标准(iec 标准)将等电位联结规定为强制性的电气安全措施，本文讨论了高层建筑等电位联结设置、安装中存在的不足，并提出施工安装中应注意的问题。

[关键词] 等电位联结建筑电气一、引言近年来，我国所采用的技术标准已基本与国际标准接轨。

其相关电气设计规范按国际电工委员会标准(iec标准)将等电位联结规定为强制性的电气安全措施。

如国标gb50096-2011《住宅设计规范》的8.7.2条规定：“住宅供电设计应符合：⑴应采用tt、tn-c-s或tn-s接地方式并进行总等电位联结；⑸设有洗浴设备的卫生间应作局部等电位联结；”。

还有行标jgj-t16-2008《民用建筑电气设计规范》的12.1.6条规定：“等电位联结是安全保障的根本措施，每个建筑都应根据建筑特点采取相应有效的办法”。

第12.3.5条有关“等电位联结”的一些规定等等。

而在实际应用中，通过已完成工程看许多工程中等电位部分安装很不理想，联结部分遗漏较多，许多做法都不符合规范要求。

本文仅从施工角度就等电位联结谈些粗浅认识，供同行共同探讨。

二、等电位联结实施中存在问题及分析首先由于设计深度不够，导致等电位联结在施工安装过程中出现困难或错误。

部分设计单位设计时只在图纸说明中对等电位联结做法一句依据图集02d501-2《等电位联结安装》就简单代过，有些画了简单示意图，对具体设置方法不做任何说明，没有根据各建筑物的特点和使用情况注明需连接的部件、联结线径、联结位置，给出与现场吻合的详细施工设计，给施工带来不便。

其次施工阶段，因为等电位联结的提出和实施在我国比较晚，目前我国一些生产部门对此还未与国际接轨，对需联结的设备(如浴盆等)和一些金属管未按要求配置等电位联结用的接线端子，给施工安装增加了一些困难，也影响了连接质量及美观。

再有就是现在许多工程在竣工验收时“设备”未安装，而住户在装修时，使用单位或装修单位对“等电位联结”没有相关概念，致使建筑等电位联结不符合标准及安全功能要求。

等电位联结目的及规范要求等电位联结是一种用于实现电气安全的电气联结方式。

在工业和建筑领域，电力系统中多个设备和设施需要进行电气联接，等电位联结能够将电气设施、设备或者系统以相同电位连接，从而避免电击危险，提高电气安全性。

本文将探讨等电位联结的目的以及规范要求。

等电位联结的目的是保证电气安全，避免电击危险。

在各种电气设施、设备或者系统之间建立等电位联结能够将它们以相同的电位连接在一起，从而避免由于电位差产生的电流流动，减少电气事故的发生。

等电位联结能够有效降低电击危险，保护人身安全。

为了实现等电位联结的目的，一些国家制定了相关的规范要求。

以下是一些常见的规范要求：1.接地系统：等电位联结要求设备、设施或者系统必须连接到适当的接地系统。

接地系统可以消除电位差，降低电流流动，防止人体触电。

接地系统的设计和安装必须符合相关规范，并且需要定期检查和维护。

2.等电位联结线：等电位联结线是将设备、设施或者系统连接在一起的导线。

等电位联结线必须具有足够的导电能力和耐久性，以确保安全的电气接地。

等电位联结线的材料、尺寸以及连接方式必须符合规范的要求。

3.联结点：等电位联结点是设备、设施或者系统之间进行等电位联结的位置。

联结点必须能够确保良好的电气连接，以达到等电位联结的目的。

联结点必须固定可靠，并且需要定期检查和维护以确保其正确性和完整性。

4.标识：等电位联结点和等电位联结线必须标有正确的标识，以便操作人员能够识别和理解。

标识必须清晰可见，并且需要定期检查和维护以确保其清晰易读。

5.线路保护：等电位联结线和接地系统必须采取适当的线路保护措施。

例如，使用熔断器或者保险丝来保护联结线，确保在电流过大的情况下能够迅速切断电源。

6.检查和测试：等电位联结点和接地系统需要定期进行检查和测试，以确保其符合要求。

例如，测量等电位联结线的电阻，检测联结点的安全性和完整性。

测试结果必须记录并及时采取措施进行维修和修复。

总之，等电位联结是保证电气安全的重要手段。

卫生间的等电位连接问题施工时卫生间的等电位连接问题(施工时)浏览765 次卫生间的等电位连接问题(施工时)卫生间属潮湿场所，是电击事故的多发区，对自卫生间外部传导来的电位引起的电机事故只能借实施局部等电位来防范。

结合工程实践，对建筑施工中存在的17种认识和施工上的误区进行了分析。

误区一：卫生间用电器具已经通过PE线接地，并有漏电保护器保护，所以器具无须做局部等电位联结。

局部等电位联结和漏电保护器是两种不同的安全保护措施，不能互相代替。

误区二：《等电位联结安装》（02D501-2）第16页中，LEB线均采用BVR1*4mm导线在地板内或墙体内穿管暗敷，可是卫生间有的插座PE线才用BV-1*2.5mm2，违反了PE支线不得大于干线的规定。

等电位与接地是两个不同的概念，PE线是接地，LEB线接的也可以是地，也可以不是地，只要让卫生间处于同一电位即可。

卫生间插座内的PE线可能会带上危险电位，这时就通过LEB对该电位进行钳制。

可见LEB线并非是PE支线。

其实LEB线也可用BVR-1*2.5mm2导线穿塑料管暗设。

02D501-2第5页的表一提供了等电位联结线截面的选择标准，其中对局部等电位联结线是这样说明：一般值为不小于0.5倍PE线截面，最小值在有机械保护时为2.5mm2铜线。

施工人员应根据设计要求进行施工。

误区三：混凝土本身不导电，所以不必对里面的钢筋网络进行焊接。

干燥的混凝土是电的不良导体，电阻率较大，但是混凝土在施工过程中，硅酸盐与水形成导电性的盐基性溶液而且加入了较多的水分，成形后结构中密布着很多大大小小的毛细孔洞，因此会储存一些水分。

浴室是潮湿场所，其中的水分、湿气通过毛细血管作用吸入混凝土中，使混凝土总是保持一定的湿度。

这时的混凝土就成了较好的导电物质，电阻率只有100~200Ω.m。

所以在浴室内对混凝土里面的钢筋进行焊接可以有效的保证地面的等电位。

误区四：卫生间底板钢筋网格只要焊通即可，不必焊成不大于0.6*0.6m的网格。

等电位联结，通俗的讲是指将建筑物内人体所能触及到的金属导体及其他金属构件连接在一起，形成一个等电位网络，使得在其发生电气故障时（诸如雷击等），金属导体均保持在一个相等的电位，以减少雷击电流或其他电气故障产生的“浪涌”电流在它们之间产生的电位差，从而达到保护人生及设施安全的目的。

在当前的电气工程中，存在由于对等电位联结的理解不正确或思想不重视，经常出现安装不到位的问题，例如该联结的未联结，造成安全隐患。

本位总结了等电位联结施工的规范要求及做法示例，以供大家参考借鉴。

规范要求
►建筑物等电位联结干线应从与接地装置有不少于2处直接连接的接地干线或总等电位箱引出，等电位联结干线或局部等电位箱间的连接线形成环形网络，环形网络应就近与等电位联结干线或局部等电位箱联结。

支线间不应串联连接。

►等电位联结的可接近裸露导体或其他金属部件、构件与支线连接应可靠，熔焊、钎焊或机械紧固应导通正常。

►需等电位联结的高级装修金属部件或零件，应有专用接线螺栓与等电位连接，且有标识；连接处螺帽紧固，防松零件齐全。

►在高级装修的卫生间内，各种金属部件外观华丽，应在内侧设置专用的等电位联结点与暗敷的等电位联结支线联通，这样就不会因乱接而影响观感质量。

►等电位联结应可靠合理，不因某个设施的检修而使等电位联结系统开断，既不允许串联联结，必须并联联结。

做法示例
总等电位和局部等电位联结示例
局部等电位联结示例
卫生间局部等电位联结示例
总等电位箱标识、搭接做法示例
盥洗盆等电位联结示例
管道等电位联结示例
管道等电位联结示例
煤气进户管等电位联结示例
管道井管道等电位联结做法示例。

卫生间等电位联结设计与施工住宅楼的安全用电是关系到千家厅户的大事，采用总等电位联结和局部电位联结是很重要的措施。

IEC标准把等电位联结作为电气装置最基本的保护，我国有关电气装置设计规范已将建筑物内作等电位联结规定为强制性的电气安全措施。

2002年建设部发布实行了新的《等电位联结安装》标准设计图集，详尽介绍了设计、施工的具体方法、质量检验标准。

在住宅设计和施工中，我们发现对作总等电位联结能认真执行，但对局部等电位联结不够重视，甚至还存在一些误解，施工人员对怎么作局部等电位联结还存在一些疑问。

卫生间内局部等电位联结是将卫生间内的金属管道、金属构件等通过等电位联结线在等电位联结端子板处联结起来，使卫生间内的电位处在同一电位上，即使此电位高于地电位，在该范围内是不会产生电位差的，从而避免发生电击事故。

在洗浴时人体皮肤完全湿透，人体阻抗大N1-降，沿金属管道、金属构件等传导来的较小电压就可引起电击伤亡事故。

这种电气事故是不能装漏电保护器、隔离变压器等保护电器来防范的，因为这种使人伤亡的电压是沿非电的金属管道、金属构件传导的，唯一的防范措施是在此作局部等电位联结。

这样做后，无论从哪里导人了不正常的电压，由于等电位联结的作用，该场所内所有导电部分的电位都同时升高到同一电位水平，不会产生电位差，电击事故自然就不会发生。

在《住宅设计规范》中就明确规定“卫生间宜作局部等电位联结”，在《民用建筑电气设计规范》中也对在装有澡盆和淋浴盆的场所，作出了“除采取总等电位联结外，尚应进行辅助等电他联结”的规定，但我们应充分认识到这些场所的电气危险性和实施局部等电位联结的重要性。

在实际工程中，我们还听到一种说法，即作了局部等电位联结会将外界的高电位引人室内，造成触电事故，不如将此电位由接地线引入接地装置来得安全；即使在卫生间内作局部等电位联结，也要将其和该建筑内总等电位接地母排相连通，将此电位最终引入地。

这是在没有理解等电位理论的情况下产生的一种错误认识。

建筑电气工程的等电位联结及其施工质量等电位连接(也叫联结)是指“将分开的装置、诸导电物体用等电位连接导体或电涌保护器连接起来以减小雷电流在它们之间产生的电位差”。

等电位联结在电气设计中，是一种行之有效的安全措施，它对于建筑物的防雷及电气安全具有十分重要的作用，广泛应用于住宅楼的电气施工中。

为此，为了避免种种电气事故的发生，文章就建筑电气工程的等电位联结及其施工质量展开探讨，以供参考。

1等电位联结的分类1.1 总等电位联结( MEB) 总等电位联结是指将建筑物内的下列导电部分都在进线配电箱近旁的总等电位联结箱接地母排上相互联结，即：进线配电箱的PE (PEN母排；从接地极引来的接地干线；建筑物内的输送管道及类似的金属件，如给排水管道、集中采暖、空调系统的管道；建筑物钢筋混凝土内的钢筋网、金属构件等。

1.2 局部等电位联结( LEB) 局部等电位联结是指在建筑物内的局部范围内按总等电位联结的要求再做一次等电位联结。

如卫生间、水泵房、游泳池、喷水池、医院手术室等应做局部等电位联结。

1.3 辅助等电位联结( SEB) 辅助等电位联结是在伸臂范围内有可能出现危险电位差的可同时接触的电气设备之间或电气设备与装置外可导电部分（如金属管道、金属结构件）之间直接用导体作联结。

如金属门或窗旁有配电箱、柜，则配电箱、柜与金属门、窗作辅助等电位联结。

2等电位联结的作用2.1 电击防护等电位联结是内部防雷措施的一部分，其在一定程度上可降低建筑物内间接接触电击的间接接触电压和不同金属部件间的电位差，可防止直击雷、感应雷或其他形式的雷，避免火灾、爆炸、生命危险和设备损坏。

2.2 静电防护等电位联结可将静电电荷收集并传送到接地网，从而消除和防止静电危害，以避免静电产生火花放电，引起火灾、爆炸或电击。

2.3 电磁干扰防护等电位联结可很好地实现机房系统内屏蔽和设备间的电气连接，从而可最大限度减小电位差，避免外部电流侵入系统。

2.4 触电保护在住宅的卫生间做等电位联结，当卫生间的电器因漏电而导致人体将有可能受到电击时，而等电位联结可使电气设备外壳与楼板墙壁电位相等，从而可极大地避免人体受电击的伤害。

等电位连接施工方案1. 引言在电力系统的运行过程中，各种电气设备（如变压器、发电机、电缆、开关设备等）之间需要进行连接，以实现电能的传输和分配。

其中，等电位连接是一种常见的连接方式，它能够确保电路各部分之间具有相同的电位，从而保证电流的均匀分布，减少电流异常和电压不稳定等问题的发生。

本文将介绍等电位连接的施工方案，包括施工步骤、操作要点和注意事项等内容。

2. 施工步骤2.1 施工前准备在进行等电位连接施工前，需要进行以下准备工作：•完成连接线的设计和选材，确保材料的导电性和耐久性满足要求；•准备好所需工具和设备，如接线工具、压接钳、绝缘剥离工具等；•清理连接区域，确保无杂物和污垢，以免影响连接质量；•检查设备和工具的完好性，如接头、插座、绝缘套管等是否存在损坏。

2.2 连接线的准备连接线的准备主要包括以下步骤：1.量取连接线的长度，根据实际需要进行剪切，留出足够的余量；2.使用绝缘剥离工具，将连接线两端的绝缘层剥离，露出合适的导体长度；3.检查导体表面的清洁度，确保没有污垢和氧化物；4.按照连接方式要求，将连接线两端进行加工，如绞线、套管或焊接等。

2.3 连接线的安装连接线的安装主要包括以下步骤：1.清洁连接部位，将连接线两端的导体表面擦拭干净，确保无污垢和氧化物；2.使用压接钳，将连接线与设备的连接部位夹紧，确保接触良好；3.检查连接部位的紧固度，确保没有松动；4.根据需要，使用绝缘胶带或绝缘套管对连接部位进行绝缘处理，保证安全可靠。

2.4 连接线的测试连接线的测试主要包括以下步骤：1.使用万用表或专用测试仪器，检测连接线两端的电阻值，确保与设计要求一致；2.进行电流负载测试，检测连接线的导电能力和稳定性；3.检查连接线周围的温度变化情况，确保连接部位不产生过热现象；4.在测试完毕后，及时记录测试结果和相关信息，以便后续参考和维护。

3. 操作要点和注意事项在进行等电位连接施工时，需要注意以下要点和事项：•操作人员应严格遵守安全操作规程，佩戴必要的个人防护装备；•连接线应按照设计要求进行选择和连接，材料和尺寸应符合相关标准；•连接线的加工应细致小心，确保连接牢固和电气性能良好；•连接线的安装前应进行必要的清洁处理，避免杂物和污垢的影响；•施工过程中应及时记录关键参数和测试结果，以便后续的检查和维护；•完成施工后，应进行必要的测试和检验，以验证连接线的性能和可靠性。

住宅楼等电位联结设计与施工在现代住宅楼的建设中，等电位联结是一项至关重要的电气安全措施。

它能够有效地降低电气事故的风险，保障居民的生命和财产安全。

本文将详细探讨住宅楼等电位联结的设计与施工要点。

一、等电位联结的基本概念等电位联结是将建筑物内不同部位的电气装置、外露可导电部分和外部可导电部分通过导体进行电气连接，使它们的电位相等或接近。

这样可以消除或降低电位差，从而减少电击事故的发生概率。

二、住宅楼等电位联结的分类1、总等电位联结总等电位联结是将建筑物内的保护干线、设备进线总管、建筑物金属构件等进行联结。

它能够消除建筑物内不同金属部件之间的电位差，防止雷电、静电等引起的危害。

2、局部等电位联结局部等电位联结是在局部范围内，将电气装置的外露可导电部分和可同时触及的外露可导电部分进行联结。

例如在卫生间、厨房等潮湿环境中，设置局部等电位联结能够有效防止电击事故。

3、辅助等电位联结辅助等电位联结是在电气装置的某部分接地故障保护不能满足切断故障回路的时间要求时，在该部分增设的等电位联结。

三、住宅楼等电位联结的设计要点1、确定联结范围根据住宅楼的功能布局和使用环境，确定需要进行等电位联结的区域。

一般来说，卫生间、厨房、浴室、游泳池等潮湿环境以及配电室、电梯机房等重要设备房间都应进行等电位联结。

2、选择联结导体联结导体应具有足够的导电能力和机械强度。

常用的联结导体包括铜芯导线、扁钢、圆钢等。

导体的截面积应根据预期的故障电流和保护电器的动作特性来确定。

3、设计联结方式等电位联结可以采用焊接、螺栓连接、压接等方式。

在施工过程中，应确保联结牢固可靠，接触电阻符合要求。

4、与接地系统的配合等电位联结应与住宅楼的接地系统相互配合，形成一个完整的电气安全防护体系。

接地电阻应符合相关标准的要求。

四、住宅楼等电位联结的施工要点1、施工准备在施工前，应熟悉施工图纸，准备好所需的材料和工具。

对施工人员进行技术交底，确保他们了解施工要求和质量标准。

建筑物等电位联结施工技术交底一、前言在建筑物的施工中，建筑物等电位联结是一个非常重要的步骤。

它主要是为了保障建筑物和人员的安全，以防止因电流冲击、雷电、地电等因素造成的危险事故。

本文将详细介绍建筑物等电位联结施工技术，以期能够为读者提供有效的指导。

二、等电位联接的概括建筑物等电位联接是指在建筑物内，将所有金属装置、设备以及管道等相互连接，形成一个电气等势面，以达到保证人身安全，减小电器设备故障概率，降低雷电、地电产生的危害人身伤害的可能性。

三、等电位联接的施工工艺1. 等电位联接的目的和方法建筑物内等电位联接的操作方法包括以下几个方面：•将所有的管道、设备、电气设施以及金属构件等通过金属连接件或铜排等等联接起来，以便于形成一个完整电气等势面。

•选址合理，信号传导容易，是否符合构造物的保护，如地基防护等。

•进行各项检测，确保无死区存在。

比如螺丝松动、连接件紧固不严等情况都需要及时查找并且处理。

•给各项构造物留有空间，以便于进行后期维护管理，必须相对方便取下，不影响整体工作。

2. 建筑物等地位联接施工流程•测定地耳位置和放置方式：确定主等电位联接线的位置和走向，以及进行比较研究，明确材料规格。

•确定埋地金属网极和钢筋及联接件的尺寸规格：首先会安装位置靠前或材料更多要求更高等等进行调试与定位。

•钢筋安装和锚固：是为了更好地与钢筋相互协调，提供稳定基础。

•埋设电缆和联接接头：为了更加安全，稳固地进行电气传递以及土建连接，安装一定数量的搪瓷玻璃ins先保护。

•主等电位联接线和接头安装：将已经的主等电位联接线和接头连接形成完整电气等势面, 检查是否松动。

•安装架空等地位联接：对于高地区会采取架空等地位联接的方法，防止雷击等各类危险情况。

3. 等电位联接的质量及验收建筑物等电位联接施工完成后，必须要进行质量验收，以保证施工质量符合要求。

具体的验收标准如下：•注重细节，及时处置那些小问题，比如连接件的松动、卡扣松动等情况。
