教学楼供配电系统设计

一、项目背景随着我国教育事业的发展，学校教学楼用电需求日益增长。

为了满足教学、科研、生活等用电需求，提高教学环境舒适度，保障用电安全，特制定本教学楼电网设计方案。

二、设计原则1. 安全可靠：确保电网系统稳定运行，防止因电网故障导致教学活动受到影响。

2. 经济合理：在满足用电需求的前提下，尽量降低工程造价。

3. 先进实用：采用先进技术，提高电网智能化水平。

4. 可扩展性：设计时应考虑未来用电需求的增长，留有足够的扩展空间。

三、设计内容1. 供电电源（1）采用双回路供电，确保在一路供电故障时，另一路可以正常供电。

（2）从市政电网引入两路10kV高压电源，经变压器降压至0.4kV，供教学楼使用。

2. 变配电所（1）在楼内设置一座10/0.4kV变配电所，将高压电源降压至低压电源。

（2）变配电所内设置两台1000kVA变压器，单台容量500kVA，保证供电可靠性。

3. 低压配电系统（1）低压配电系统采用放射式供电，将低压电源分配至各用电设备。

（2）设置总配电箱、分配电箱、楼层配电箱，实现分级控制。

4. 用电设备（1）教学设备：教室、实验室、办公室等场所的照明、空调、计算机等用电设备。

（2）消防设备：火灾报警、自动喷水灭火等消防设备。

（3）电梯、水泵等动力设备。

5. 电网保护（1）设置过电流、过电压、欠电压等保护装置，确保电网安全稳定运行。

（2）采用微机保护装置，实现远程监控、故障诊断和自动保护。

（3）对重要用电设备进行双电源供电，提高供电可靠性。

四、设计实施1. 设计阶段：根据教学楼用电需求，完成设计方案编制。

2. 施工阶段：按照设计方案进行施工，确保工程质量。

3. 调试阶段：完成变配电所、低压配电系统等设备的调试，确保系统正常运行。

4. 验收阶段：对电网系统进行验收，确保满足设计要求。

五、后期维护1. 定期对电网设备进行检查、维护，确保设备正常运行。

2. 建立电网运行档案，对电网运行数据进行记录和分析。

教学楼供配电系统设计-建筑供配电与照明课程设计教学楼供配电系统设计是建筑供配电与照明课程设计中的一个重要部分。

下面是一个详细的教学楼供配电系统设计的步骤：1. 确定负荷需求：首先需要确定教学楼的负荷需求，包括照明、空调、电梯、计算机设备等。

根据教学楼的用途和规模，计算出每个房间或区域的负荷需求。

2. 确定电源容量：根据负荷需求计算出教学楼的总电源容量。

通常使用的电源是交流电，根据负荷需求确定所需的额定电压和额定电流。

3. 设计电缆线路：根据教学楼的布局和负荷需求，设计电缆线路。

需要确定每个房间或区域的电缆长度、截面积和材料。

根据电缆的额定电流和电压降，选择合适的电缆规格。

4. 设计配电盘：根据负荷需求和电缆线路设计，设计配电盘。

配电盘用于将电源分配到各个房间或区域。

需要确定配电盘的额定电流和额定电压，选择合适的开关和保护装置。

5. 设计照明系统：根据教学楼的照明需求，设计照明系统。

需要确定每个房间或区域的照明功率、灯具数量和位置。

根据照明系统的设计，选择合适的灯具和控制装置。

6. 安全考虑：在设计过程中，需要考虑供配电系统的安全性。

包括过载保护、短路保护、漏电保护等。

需要选择合适的保护装置和安全设备，确保供配电系统的安全运行。

7. 节能考虑：在设计过程中，需要考虑供配电系统的能耗和节能措施。

可以采用节能灯具、自动控制系统、能量回收装置等，减少能耗并提高能源利用效率。

8. 标准和规范：在设计过程中，需要遵循相关的标准和规范。

包括国家电气安全标准、建筑电气设计规范等。

确保供配电系统的设计符合安全和技术要求。

以上是一个教学楼供配电系统设计的详细步骤。

在实际设计中，还需要考虑具体的建筑结构、用途和预算等因素，进行合理的设计和优化。

一、项目背景随着我国教育事业的不断发展，学校教学楼的用电需求日益增加。

为了保证教学楼的正常运行，提高用电安全，降低能源消耗，本方案针对教学楼配电系统进行设计。

二、设计原则1. 安全可靠：确保配电系统在正常运行和故障情况下均能保证人身和设备安全。

2. 经济合理：在满足用电需求的前提下，降低配电系统的投资和运行成本。

3. 先进适用：采用先进的配电技术和设备，提高配电系统的运行效率。

4. 灵活可靠：配电系统应具有良好的扩展性和适应性，以满足未来用电需求。

三、配电系统设计1. 电源进线教学楼电源进线采用高压电缆，从当地变电站引入。

电缆截面按最大负荷计算，并留有适当的余量。

2. 变电所设计在教学楼内设置一座变电所，负责教学楼内所有用电设备的供电。

变电所采用以下设计：（1）变压器：选用干式变压器，容量根据教学楼最大负荷计算，并留有适当的余量。

（2）高压配电柜：采用固定式高压配电柜，按照国家标准配置。

（3）低压配电柜：采用固定式低压配电柜，按照国家标准配置。

3. 低压配电系统设计（1）配电方式：采用单母线分段供电方式，分为教学区、办公区和生活区三个供电区域。

（2）配电线路：采用铜芯电缆，按照国家标准配置。

（3）配电箱：采用固定式配电箱，按照国家标准配置。

4. 用电设备配电设计（1）照明：采用分区照明，根据不同区域的照明需求进行设计。

（2）插座：采用分区插座，满足教学、办公和生活等不同区域的用电需求。

（3）动力设备：采用分区动力设备，如电梯、空调等。

四、电气设备选型1. 变压器：选用国内知名品牌，性能稳定，质量可靠。

2. 高低压配电柜：选用国内知名品牌，具备良好的抗干扰性能和可靠性。

3. 配电线路：选用国内知名品牌，符合国家标准，具有良好的导电性能和耐腐蚀性能。

4. 配电箱：选用国内知名品牌，结构合理，便于维护。

五、结论本教学楼配电设计方案充分考虑了安全、经济、先进和适用等因素，确保了教学楼用电的可靠性和安全性。

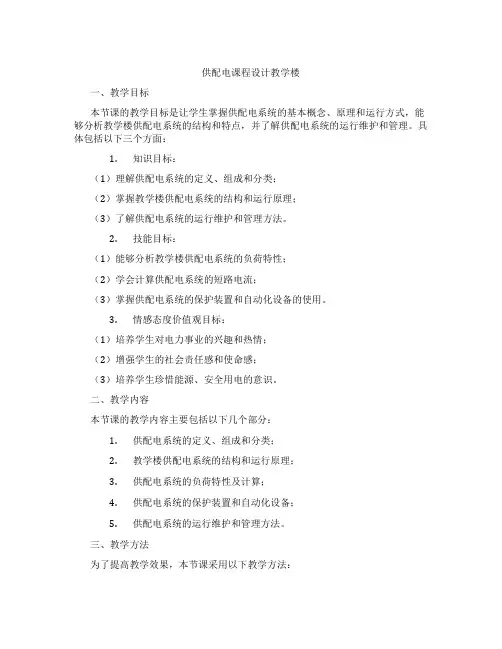

供配电课程设计教学楼一、教学目标本节课的教学目标是让学生掌握供配电系统的基本概念、原理和运行方式，能够分析教学楼供配电系统的结构和特点，并了解供配电系统的运行维护和管理。

具体包括以下三个方面：1.知识目标：（1）理解供配电系统的定义、组成和分类；（2）掌握教学楼供配电系统的结构和运行原理；（3）了解供配电系统的运行维护和管理方法。

2.技能目标：（1）能够分析教学楼供配电系统的负荷特性；（2）学会计算供配电系统的短路电流；（3）掌握供配电系统的保护装置和自动化设备的使用。

3.情感态度价值观目标：（1）培养学生对电力事业的兴趣和热情；（2）增强学生的社会责任感和使命感；（3）培养学生珍惜能源、安全用电的意识。

二、教学内容本节课的教学内容主要包括以下几个部分：1.供配电系统的定义、组成和分类；2.教学楼供配电系统的结构和运行原理；3.供配电系统的负荷特性及计算；4.供配电系统的保护装置和自动化设备；5.供配电系统的运行维护和管理方法。

三、教学方法为了提高教学效果，本节课采用以下教学方法：1.讲授法：讲解供配电系统的基本概念、原理和运行方式；2.案例分析法：分析教学楼供配电系统的结构和特点；3.实验法：让学生亲自动手进行实验，加深对供配电系统的理解；4.讨论法：分组讨论供配电系统的运行维护和管理方法。

四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将准备以下教学资源：1.教材：供配电系统的基本概念、原理和运行方式的相关内容；2.参考书：供配电系统的负荷特性、保护装置和自动化设备的相关资料；3.多媒体资料：教学楼供配电系统的图片、视频等；4.实验设备：供配电系统实验装置，让学生亲自动手进行实验。

五、教学评估为了全面、客观地评估学生的学习成果，本节课采用以下评估方式：1.平时表现：观察学生在课堂上的参与程度、提问回答等情况，了解学生的学习态度和积极性；2.作业：布置与本节课相关的内容，要求学生独立完成，通过作业可以检验学生对知识的掌握程度；3.考试：安排一次期中考试，测试学生对供配电系统知识的掌握情况，包括理论知识及应用能力。

教学综合楼电气系统设计一、引言随着教育事业的不断发展，教学综合楼作为学校的重要组成部分，扮演着不可或缺的角色。

而电气系统作为教学综合楼的核心系统之一，起着供电、照明、通信等重要功能。

本文将对教学综合楼电气系统设计进行详细阐述，旨在为读者提供一种合理、高效的电气系统设计方案。

二、设计目标1. 安全可靠：保障教学综合楼电气系统的安全可靠性，避免因电气故障而导致的意外事故。

2. 高效节能：通过合理设计和选择电气设备，提高能源利用效率，降低能源消耗。

3. 灵活可控：电气系统应具备灵活的控制手段，能够根据实际需要进行调整和控制。

三、设计内容1. 供电系统设计（1）电源选择：根据教学综合楼的需求和用电负荷进行电源选择，包括市电和备用发电机组。

备用发电机组应具备自动启动功能，以保障供电的可靠性。

（2）配电系统设计：根据各个功能区域的用电需求，合理设计配电柜、配电箱和配电线路，确保供电能够稳定、均衡地分配给各个用电设备。

2. 照明系统设计（1）灯具选择：根据照明需求和教室空间设计，选择适合的照明灯具。

应优先选择节能型灯具，如LED灯具，以降低能耗。

（2）照明控制：采用智能照明控制系统，实现灯光的智能感应和自动调节，根据人流量和环境光强度进行灯光亮度的调整，以提高能效。

3. 动力系统设计（1）电动设备：根据教学综合楼的需求和功能，设计电动设备的供电方案，如电梯、升降台等。

（2）动力控制：针对电动设备进行合理的控制设计，包括起动、停止、速度控制等。

应该考虑到安全和节能要求。

4. 通信系统设计（1）电缆布线：根据教学综合楼的布局和各个功能区域的通信需求，合理安排电缆布线，确保通信信号的传输质量。

（2）通信设备选型：选择适合的通信设备，包括路由器、交换机、无线AP等，以满足教学综合楼的通信需求。

四、设计注意事项1. 安全防护：在电气系统设计中，应加强对电气设备的安全防护措施，如接地保护、漏电保护等，以保障使用者的人身安全。

一、项目背景随着我国教育事业的发展，教学楼作为学校教育教学的重要场所，其供用电系统的安全性、可靠性和经济性越来越受到重视。

为满足教学楼用电需求，提高用电质量，确保教学活动的顺利进行，特制定本供用电设计方案。

二、设计原则1. 安全可靠：确保供用电系统在运行过程中，满足各项安全标准，防止事故发生。

2. 经济合理：在保证安全可靠的前提下，合理选用设备，降低建设成本，提高经济效益。

3. 现代化：采用先进的技术和设备，提高供用电系统的自动化程度，实现远程监控。

4. 智能化：结合智能化技术，实现供用电系统的智能调节、故障诊断和远程控制。

5. 可扩展性：考虑未来教学楼的扩容需求，设计具有良好可扩展性的供用电系统。

三、设计内容1. 供电电源（1）供电方式：采用双回路供电，确保供电的可靠性。

（2）电压等级：380/220V，满足教学楼用电需求。

（3）供电容量：根据教学楼规模及用电需求，确定供电容量。

2. 变配电所（1）位置：变配电所位于教学楼地下室，靠近负荷中心，缩短供电距离。

（2）设备选型：选用国内外知名品牌的变压器、开关设备、保护装置等。

（3）电气主接线：采用单母线分段接线，提高供电可靠性。

3. 低压配电系统（1）配电方式：采用放射式配电，确保配电线路的可靠性。

（2）配电箱：选用封闭式配电箱，提高电气安全。

（3）电缆敷设：采用埋地电缆敷设，减少对环境的干扰。

4. 电气设备（1）照明：采用高效节能的LED灯具，降低能耗。

（2）插座：采用安全可靠的插座，满足教学设备用电需求。

（3）电气设备：选用国内外知名品牌的电气设备，提高设备性能。

5. 智能化系统（1）电力监控系统：实现供用电系统的实时监控，提高用电管理效率。

（2）故障诊断系统：自动检测设备故障，及时报警，降低故障率。

（3）远程控制系统：实现供用电系统的远程控制，提高运维效率。

四、设计实施1. 施工准备：组织施工队伍，进行现场勘查，制定施工方案。

2. 施工阶段：严格按照设计图纸和施工规范进行施工，确保工程质量。

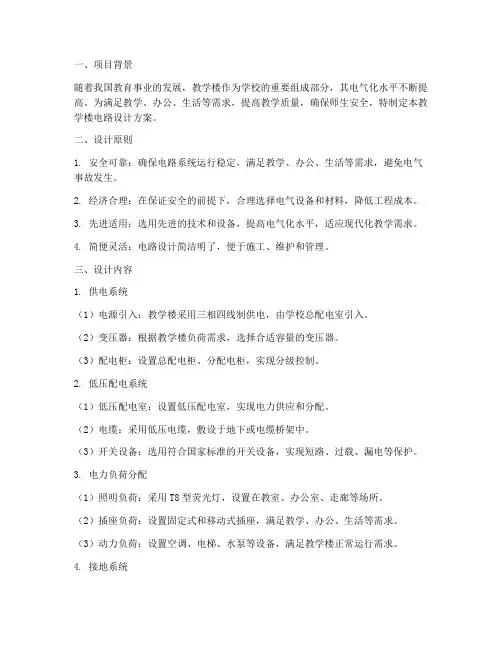

一、项目背景随着我国教育事业的发展，教学楼作为学校的重要组成部分，其电气化水平不断提高。

为满足教学、办公、生活等需求，提高教学质量，确保师生安全，特制定本教学楼电路设计方案。

二、设计原则1. 安全可靠：确保电路系统运行稳定，满足教学、办公、生活等需求，避免电气事故发生。

2. 经济合理：在保证安全的前提下，合理选择电气设备和材料，降低工程成本。

3. 先进适用：选用先进的技术和设备，提高电气化水平，适应现代化教学需求。

4. 简便灵活：电路设计简洁明了，便于施工、维护和管理。

三、设计内容1. 供电系统（1）电源引入：教学楼采用三相四线制供电，由学校总配电室引入。

（2）变压器：根据教学楼负荷需求，选择合适容量的变压器。

（3）配电柜：设置总配电柜、分配电柜，实现分级控制。

2. 低压配电系统（1）低压配电室：设置低压配电室，实现电力供应和分配。

（2）电缆：采用低压电缆，敷设于地下或电缆桥架中。

（3）开关设备：选用符合国家标准的开关设备，实现短路、过载、漏电等保护。

3. 电力负荷分配（1）照明负荷：采用T8型荧光灯，设置在教室、办公室、走廊等场所。

（2）插座负荷：设置固定式和移动式插座，满足教学、办公、生活等需求。

（3）动力负荷：设置空调、电梯、水泵等设备，满足教学楼正常运行需求。

4. 接地系统（1）接地体：采用铜质接地体，埋设于地下。

（2）接地干线：采用铜质接地干线，连接接地体和设备。

（3）保护接地：对电气设备、线路进行保护接地，确保人身安全。

5. 防雷系统（1）避雷针：设置避雷针，保护教学楼免受雷击。

（2）接地装置：采用接地装置，将雷电流导入地下。

四、施工及验收1. 施工前，对施工人员进行技术培训，确保施工质量。

2. 施工过程中，严格按照设计要求进行施工，确保电气设备安装到位。

3. 施工完成后，进行竣工验收，检查电气设备运行情况，确保符合设计要求。

五、后期维护1. 定期对电气设备进行检查、维护，确保设备正常运行。

建筑供配电与照明课程设计设计内容:1号教学楼供配电系统设计摘要：随着信息技术的发展，国民经济对数字化城市、绿色与智能建筑的要求越来越高，现代化和电气化的高层、高级、密集大型建筑群普遍兴建.设备电量增大，高电压、大容量的变电站建立在用电负荷中心，建筑电气范围不断扩大。

本设计就是一号教学楼的供配电系统设计，内容包括负荷计算、无功功率补偿、导线与截面的选择、变电所、继电保护、照明、防雷与接地等.这次设计必须考虑到供电系统的安全性、可靠性及经济性。

通过对主接线设计，短路电流计算,主要电气设备型号和参数的确定，电气设备的动热稳定校验，无功补偿设计，防雷和过电压保护装置的设计较为详细地完成了电力系统的设计。

关键词：供配电系统设计；照明设计；防雷与接地设计Abstract：With the development of information technology, the demand of national economy for digital city， green and intelligent building is higher and higher，and modern， electrification, high—rise, high-level, dense large building groups are generally built. With the increase of equipment capacity, the substation with high voltage and large capacity is built on the power load center， and the electrical range of building is expanding。

This design is the design of power supply and distribution system for No。

目录1 设计目的 (1)2 设计任务 (1)3 设计思路 (1)4 设计计算，设备与元器件选择计算与参数选择 (1)4.1 负荷计算公式 (1)4.1.1 单组用电设备计算负荷的计算公式 (1)4.1.2 多组用电设备计算负荷的计算公式 (2)4.2教学楼的负荷统计及计算 (3)4.3低压配电 (8)4.4变压器的选择 (9)4.4.1电源及供电系统 (9)4.4.2变压器型号的选择 (9)4.5短路电流的计算 (10)4.6电气设备的选择 (12)4.7 变电所进出线及与邻近单位联络线的选择 (14)4.7.1 引入电缆的选择 (14)4.7.2 380V低压出线的选择 (15)5 参考资料 (17)盐城工学院新校区教学楼B楼强弱电系统设计1 设计目的建筑电气综合课程设计的目的是进一步强化建筑电气设计理论与建筑电气工程的设计、施工实践能力的有机结合，更有效地培养本业专业综合设计思维以及施工、安装的实践能力。

本课程设计的任务包括高层建筑的强弱电气系统的方案设计以及强弱电气系统电气施工图的设计。

2 设计任务盐城工学院新校区教学楼B楼强弱电系统设计：设计本校新校区教学楼B楼(含两侧与A、D楼相连的连接部分)的供电系统。

各人设计并用计算机或手工绘制绘制一份建筑电气施工图（含系统图、平面布置图、设备接线图）、各人编制设计说明书一份、各人完成设计小结一份。

3 设计思路(1)确定负荷级别；(2)负荷估算：本阶段主要采用单位容量法或单位指标法进行估算；(3)电源：根据负荷性质和负荷容量，提出要求外供电源的回路数、容量、电压等级的要求；(4)确定变、配电所位置、数量、容量，变压器台数。

4 设计计算，设备与元器件选择计算与参数选择4.1 负荷计算公式4.1.1 单组用电设备计算负荷的计算公式(1)有功计算负荷（单位为kW）e d P K P =30 （4-1） 式中：d K 为系数(2)无功计算负荷（单位为kvar ）ϕtan 3030P Q = （4-2） (3) 视在计算负荷（单位为kvA ） ϕcos 3030P S = （4-3） (4)计算电流（单位为A ） NU S I 33030=（4-4）式中：N U 为用电设备的额定电压（单位为KV ） 4.1.2 多组用电设备计算负荷的计算公式 (1)有功计算负荷（单位为kW ） ∑∑=i P P KP ,3030 （4-5）式中：∑i P ,30是所有设备有功计算负荷30P 之和，是有功负荷同时系数，可取0.85～0.95(2) 无功计算负荷（单位为kvar ） ∑∑=i q Q KQ ,3030 （4-6）式中：∑i Q ,30是所有设备无功计算负荷30Q 之和，是无功负荷同时系数，可取0.9～0.97(3)视在计算负荷（单位为kvA ）23023030Q P S += （4-7）(4)计算电流（单位为A ） NU S I 33030=（4-8）4.2教学楼的负荷统计及计算 （1）普通教室负荷统计表1普通教室负荷统计（2）楼梯过道负荷统计表2 楼梯过道负荷统计（3）卫生间负荷统计表3 卫生间负荷统计（4）其他负荷统计表4 其他负荷统计（4）左半楼负荷统计a. 左半楼每层负荷统计表5 左半楼每层负荷统计b. 左半楼总负荷统计表6 左半楼总负荷统计（5）右半楼负荷统计a. 右半楼每层负荷统计表7 右半楼每层负荷统计b. 右半楼总负荷统计表8 右半楼总负荷统计（6）B楼总负荷统计表9 B楼总负荷统计4.3低压配电在正常环境的车间或建筑物内，当大部分用电设备为中小容量，并且无特殊要求时候，应采用树干式配。

大学教学楼供配电设计规范一、引言大学教学楼作为教育机构的重要组成部分，需要满足正常的用电需求，并保障安全和可靠的供电。

供配电系统的设计规范对于确保教学楼的正常运行，提高用电效率以及减少故障和事故的发生具有重要意义。

本文将介绍大学教学楼供配电设计规范，以指导相关工程师和设计人员进行供配电系统的规划和设计。

二、电力供应1. 电力供应来源大学教学楼的电力供应可以分为两种方式：主电和备用电。

主电是指由电力供应公司提供的供电方式，而备用电则是为了应对主电线路故障或紧急情况而设计的备用电力系统。

为确保供电的连续性和可靠性，主电源线路和备用电源线路应分开布置，并具备相应的切换装置和保护措施。

2. 电力供应容量根据大学教学楼的规模和用电负荷情况，需确定供电容量。

设计人员应根据教学楼的平均用电负荷、峰值用电负荷等数据进行合理估算，并考虑未来的扩充和增长空间。

供电容量的选择应满足教学楼正常用电需求，同时也要兼顾安全和经济性。

三、配电系统设计1. 配电线路规划根据大学教学楼的布局和用电需求，设计人员应规划合理的配电线路。

主要配电线路应由总配电室开始，经过变压器室和配电室，最终连接到各个用电点。

在设计线路时，应考虑线路的长度、负荷分布和用电功率因数等因素，合理选择线缆的规格和容量。

2. 电缆敷设规范为了确保电缆敷设的质量和安全，在教学楼的供配电系统设计中，应遵循以下规范：- 电缆敷设应避免与其他管线交叉，并留有足够的安全间隔；- 电缆敷设应避免在消防通道和紧急通道内；- 电缆敷设时应考虑材料的耐热、耐寒、耐腐蚀等特性；- 电缆敷设时应按照标准的弯曲半径和最大拉力进行施工；- 电缆敷设应使用电缆槽、槽道或者电缆桥架等设施进行保护和固定。

3. 配电设备选择在大学教学楼供配电系统设计中，选用合适的配电设备对系统的可靠性和安全性具有重要影响。

设计人员应选择具备以下特点的设备：- 设备符合国家标准和行业规范；- 设备具备可靠的保护功能，包括过载保护、短路保护和漏电保护等；- 设备具备良好的传热性能和耐高温性能。
