某商贸集团综合楼高低压供配电系统设计说明

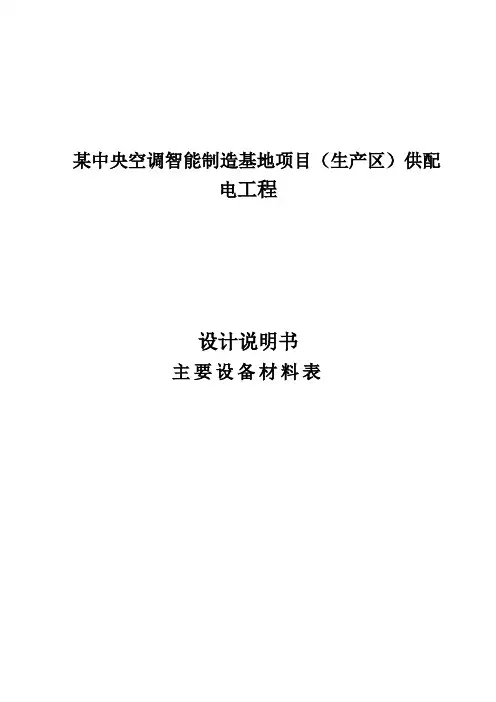

某中央空调智能制造基地项目（生产区）供配电工程设计说明书主要设备材料表批准：审核：校核：编制：目录一、设计依据 (1)二、工程概况 (1)三、工程设计范围 (1)四、负荷容量计算 (1)五、10kV电源进线及10kV电缆选型 (63)六、供配电系统 (114)七、配电房设计 (114)八、计量方式 (114)九、土建部分 (15)十、电缆穿管直埋时注意事项 (116)十一、施工注意事项 (117)十二、设备材料表 (118)一、设计依据1.某供电公司客服中心提供的供电方案；2.某大型装备制造企业提供的工程相关图纸资料；3. 某装备制造企业设计委托书；4.《工业与民用配电设计手册》（第四版）；5.《供配电系统设计规范》（GB 50052)；6.《20kV及以下变电所设计规范》（GB50053-2013）；7.《低压配电设计规范》（GB50054-2011）；8.《电力工程电缆设计规范》（GB50217-2018）。

二、工程概况某大型制造企业“中央空调智能制造基地”项目位于某市高新区。

本生产区包含厂房,建筑面积535406.39 m2；仓库，建筑面积338870.97 m2；；办公，建筑面积1896 m2。

总建筑面积876173.36 m2 。

三、工程设计范围10kV产园开关站至新建中心配（含）至各车间配电室进线线路及配电室设计。

四、负荷容量计算依据《低压配电设计规范》、《供配电系统设计规范》、《民用建筑电气设计规范》、《20KV及以下变电所设计规范》及《工业与民用配电设计手册--第四版》，本工程建筑类别为二级民用建筑。

工业、普通照明、配套设施用电为三级负荷。

注：10KV 电机用负荷2*675=1350KW 。

具体计算详见以下：计算依据：“某装备制造企业提供的工程相关图纸资料”、生产工艺要求及《工业与民用配电设计手册--第四版》，其中综合站房-2预留有成品库房用电容量，各负荷需要系数结合生产工艺要求及变压器容量（综合考虑同时率，功率因数）。

高、低压配电柜的设计与施工设计说明书一、配电系统示意图：二、车间负荷计算及变压器选择和架空线选择、电缆线的选择、低压母线的选择、导线选择：1、低压母线负荷计算及变压器选择。

（取同时系数为0.95）已知架空进线Ⅰ路所带负荷分3条支路，三个负荷分别为30+j40KV A，75+j90KV A，100+j120KV A。

已知电缆进线Ⅱ路所带负荷分3条支路，三个负荷分别为35+j45KV A，90+j100KV A，80+j90KV A。

因为两台变压器并列运行，低压侧要有联络，所以此刻考虑任一变压器单独运行，低压侧联络接上则：低压母线负荷计算：P30.2=P30.2’= [(30+75+100) ×0.95+(35+90+80) ×0.95] ×0.95=370(KW),Q30.2=Q30.2’= [(40+90+120) ×0.95+(45+100+90) ×0.95] ×0.95=438 (kvar),S30.2= S30.2’=22.3022.30QP+=573 (KV A)I30.2= I30.2’=S30.2/(3×U N)= 573/(3×0.38)=871(A)因为此变电所装有两台并列运行的变压器，存在一级和二级负荷，所以应考虑到P（Ⅰ+Ⅱ）= [(75+100) ×0.95+(90+80) ×0.95] ×0.95=311(KW),Q（Ⅰ+Ⅱ）= [(90+120) ×0.95+(100+90) ×0.95] ×0.95=361(kvar),S（Ⅰ+Ⅱ）=476(KV A)每台变压器的容量S NT应同时满足一下两个条件并选择其中的大者：（1）一台变压器单独运行时，S NT≥S T=（0.6-0.7）S30.2=（343.8-401.1）KV A，（2）任一台变压器单独运行时，S NT≥S T≥S（Ⅰ+Ⅱ）=476KV A，所以选变压器的容量为476KV A查（《供配电技术》附表3 P320）得两台变压器额定容量为500KV A，具体型号为S9-500/10的铜绕组低损耗三相油浸式电力变压器。

商业办公综合体项目配电系统设计1. 引言1.1 背景介绍商业办公综合体项目配电系统设计是现代商务建筑领域中至关重要的一环。

随着商务办公需求的不断增加，商业办公综合体项目越来越受到人们的重视和青睐。

商业办公综合体项目通常包括商务办公楼、会议中心、商业街区等多个功能区域，需要一个稳定可靠的配电系统来支持其正常运行。

设计一套科学合理的商业办公综合体项目配电系统显得至关重要。

背景介绍部分将从商业办公综合体项目的发展现状和趋势出发，介绍商业办公综合体项目的兴起及其对配电系统设计的需求。

随着城市化进程的加快和商务活动的不断繁荣，商业办公综合体项目已经成为城市建设的重要组成部分。

在这个背景下，商业办公综合体项目的配电系统设计需要更加注重可靠性、安全性和节能性，以满足不断增长的用电需求和保障商务活动的正常运行。

本文旨在研究商业办公综合体项目配电系统设计，为相关行业提供参考和借鉴。

1.2 项目意义商业办公综合体项目配电系统设计的项目意义在于确保商业办公综合体的正常运转和安全使用，提高电力系统的稳定性和可靠性，节约能源资源，减少对环境的影响。

配电系统设计的合理性和完善性直接关系到商业办公综合体的用电安全和用电质量。

一个稳定可靠的配电系统能够有效避免因电力事故造成的损失，保障商业办公综合体的正常运营。

配电系统设计还可以根据实际需求进行合理规划和布局，提高电力利用效率，降低运行成本，提升商业办公综合体的竞争力。

通过科学合理的配电系统设计，可以为商业办公综合体提供更加稳定、安全、高效的用电环境，为商业办公综合体的持续发展提供有力支撑和保障。

商业办公综合体项目配电系统设计具有重要的现实意义和工程价值。

1.3 研究目的研究目的是为了确保商业办公综合体项目配电系统的设计满足建筑物的需求，保证电力供应的稳定性和安全性。

通过深入研究和分析，找到最适合商业办公综合体项目的配电系统设计方案，提高建筑物的电力利用效率，降低能源消耗，减少安全隐患，增强整体运营效率和可靠性。

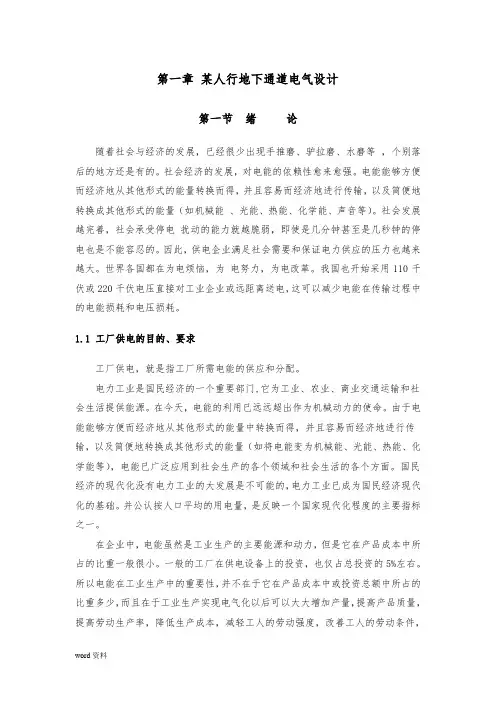

第一章某人行地下通道电气设计第一节绪论随着社会与经济的发展，已经很少出现手推磨、驴拉磨、水磨等，个别落后的地方还是有的。

社会经济的发展，对电能的依赖性愈来愈强。

电能能够方便而经济地从其他形式的能量转换而得，并且容易而经济地进行传输，以及简便地转换成其他形式的能量（如机械能、光能、热能、化学能、声音等）。

社会发展越完善，社会承受停电扰动的能力就越脆弱，即使是几分钟甚至是几秒钟的停电也是不能容忍的。

因此，供电企业满足社会需要和保证电力供应的压力也越来越大。

世界各国都在为电烦恼，为电努力，为电改革。

我国也开始采用110千伏或220千伏电压直接对工业企业或远距离送电，这可以减少电能在传输过程中的电能损耗和电压损耗。

1.1 工厂供电的目的、要求工厂供电，就是指工厂所需电能的供应和分配。

电力工业是国民经济的一个重要部门,它为工业、农业、商业交通运输和社会生活提供能源。

在今天，电能的利用已远远超出作为机械动力的使命。

由于电能能够方便而经济地从其他形式的能量中转换而得，并且容易而经济地进行传输，以及简便地转换成其他形式的能量（如将电能变为机械能、光能、热能、化学能等），电能已广泛应用到社会生产的各个领域和社会生活的各个方面。

国民经济的现代化没有电力工业的大发展是不可能的，电力工业已成为国民经济现代化的基础。

并公认按人口平均的用电量，是反映一个国家现代化程度的主要指标之一。

在企业中，电能虽然是工业生产的主要能源和动力，但是它在产品成本中所占的比重一般很小。

一般的工厂在供电设备上的投资，也仅占总投资的5%左右。

所以电能在工业生产中的重要性，并不在于它在产品成本中或投资总额中所占的比重多少，而且在于工业生产实现电气化以后可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。

从另一方面来说，如果工厂供电突然中断，则对工业生产可能造成严重的后果。

例如某些对供电可靠性要求很高的工厂，即使是极短时间的停电，也会引起重大设备损坏，或引起大量产品报废，甚至可能发生重大的人身事故，给国家和人名带来经济上甚至政治上的重大损失。

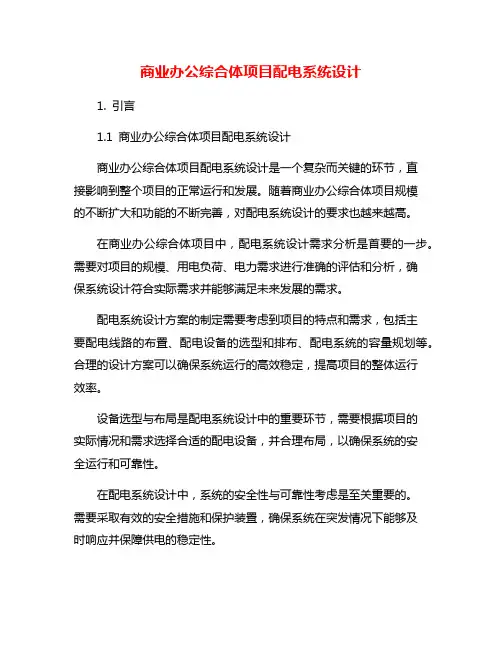

商业办公综合体项目配电系统设计1. 引言1.1 商业办公综合体项目配电系统设计商业办公综合体项目配电系统设计是一个复杂而关键的环节，直接影响到整个项目的正常运行和发展。

随着商业办公综合体项目规模的不断扩大和功能的不断完善，对配电系统设计的要求也越来越高。

在商业办公综合体项目中，配电系统设计需求分析是首要的一步。

需要对项目的规模、用电负荷、电力需求进行准确的评估和分析，确保系统设计符合实际需求并能够满足未来发展的需求。

配电系统设计方案的制定需要考虑到项目的特点和需求，包括主要配电线路的布置、配电设备的选型和排布、配电系统的容量规划等。

合理的设计方案可以确保系统运行的高效稳定，提高项目的整体运行效率。

设备选型与布局是配电系统设计中的重要环节，需要根据项目的实际情况和需求选择合适的配电设备，并合理布局，以确保系统的安全运行和可靠性。

在配电系统设计中，系统的安全性与可靠性考虑是至关重要的。

需要采取有效的安全措施和保护装置，确保系统在突发情况下能够及时响应并保障供电的稳定性。

成本控制是商业办公综合体项目配电系统设计中的一项重要考量因素。

需要在充分满足项目需求的前提下，尽量减少设计和建设成本，提高投资回报率。

商业办公综合体项目配电系统设计是一个复杂而重要的环节，需要综合考虑项目需求、安全可靠性、成本控制等多方面因素，以确保项目的顺利运行和发展。

【2000字】2. 正文2.1 设计需求分析设计需求分析主要是对商业办公综合体项目配电系统设计的必要性和目标进行深入分析。

项目的规模和用途需要被清晰界定，包括商业办公综合体的总建筑面积、预计的电气设备数量和负荷需求等。

需考虑到项目的特殊要求，比如不同区域的用电需求差异、备用电源的需求、电力负载的波动情况等。

还需要考虑到配电系统的可靠性和安全性，以确保系统在各种情况下都能正常运行。

成本控制也是设计需求分析中十分重要的一个方面，需要在满足项目需求的情况下尽可能降低投资和运行成本。

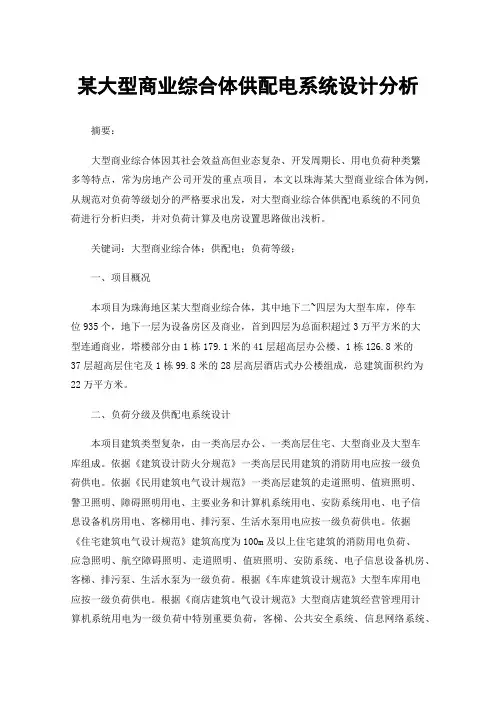

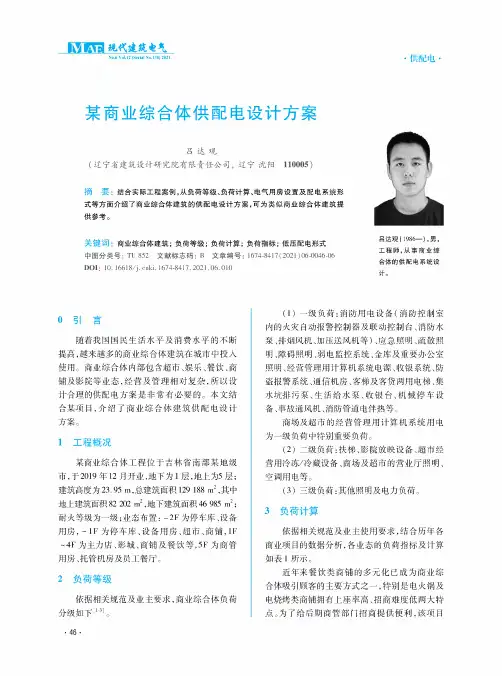

某大型商业综合体供配电系统设计分析摘要：大型商业综合体因其社会效益高但业态复杂、开发周期长、用电负荷种类繁多等特点，常为房地产公司开发的重点项目，本文以珠海某大型商业综合体为例，从规范对负荷等级划分的严格要求出发，对大型商业综合体供配电系统的不同负荷进行分析归类，并对负荷计算及电房设置思路做出浅析。

关键词：大型商业综合体；供配电；负荷等级；一、项目概况本项目为珠海地区某大型商业综合体，其中地下二~四层为大型车库，停车位935个，地下一层为设备房区及商业，首到四层为总面积超过3万平方米的大型连通商业，塔楼部分由1栋179.1米的41层超高层办公楼、1栋126.8米的37层超高层住宅及1栋99.8米的28层高层酒店式办公楼组成，总建筑面积约为22万平方米。

二、负荷分级及供配电系统设计本项目建筑类型复杂，由一类高层办公、一类高层住宅、大型商业及大型车库组成。

依据《建筑设计防火分规范》一类高层民用建筑的消防用电应按一级负荷供电。

依据《民用建筑电气设计规范》一类高层建筑的走道照明、值班照明、警卫照明、障碍照明用电、主要业务和计算机系统用电、安防系统用电、电子信息设备机房用电、客梯用电、排污泵、生活水泵用电应按一级负荷供电。

依据《住宅建筑电气设计规范》建筑高度为100m及以上住宅建筑的消防用电负荷、应急照明、航空障碍照明、走道照明、值班照明、安防系统、电子信息设备机房、客梯、排污泵、生活水泵为一级负荷。

根据《车库建筑设计规范》大型车库用电应按一级负荷供电。

根据《商店建筑电气设计规范》大型商店建筑经营管理用计算机系统用电为一级负荷中特别重要负荷，客梯、公共安全系统、信息网络系统、电子信息设备机房用电、走道照明、应急照明、值班照明、警卫照明为一级负荷，自动扶梯、货梯、经营用冷冻及冷藏系统、空调和锅炉房用电为二级负荷。

整理如下表所示。

表1 负荷等级分类本项目采用两路10kV 高压进线，设置2台800kW 发电机。

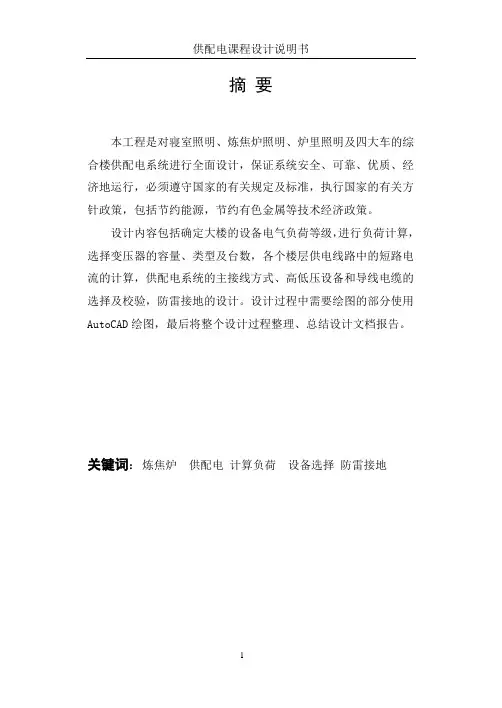

摘要本工程是对寝室照明、炼焦炉照明、炉里照明及四大车的综合楼供配电系统进行全面设计，保证系统安全、可靠、优质、经济地运行，必须遵守国家的有关规定及标准，执行国家的有关方针政策，包括节约能源，节约有色金属等技术经济政策。

设计内容包括确定大楼的设备电气负荷等级，进行负荷计算，选择变压器的容量、类型及台数，各个楼层供电线路中的短路电流的计算，供配电系统的主接线方式、高低压设备和导线电缆的选择及校验，防雷接地的设计。

设计过程中需要绘图的部分使用AutoCAD绘图，最后将整个设计过程整理、总结设计文档报告。

关键词：炼焦炉供配电计算负荷设备选择防雷接地目录一、工程概况 (1)1.1简介： (2)1.2配电柜的功能： (3)二、配电柜的组成 (3)2.1 柜体材料 (3)2.2 柜内电器元件 (4)2.3 按断路器安装方式 (6)2.4 按安装地点 (6)2.5 按柜体结构： (6)三、高压配电柜的“五防” (7)3.2配电柜的“五防” (7)四、产品详细分类 (8)4.1 KYN61-40.5型铠装移开式交流金属封闭开关设备 (8)4.2 KYN44(KYN28)-12型铠装移开式交流金属封闭开关 (10)4.3ZBW19系列户外箱式组合变频站 (12)4.4 XGN2-10(Z)箱固定式交流金属封闭开关设备 (14)4.5 GG-1A（F）固定高压开关设备 (16)五、相关标准 (18)六、高压配电设备 (18)6.1 产品型号及含义 (18)6.2 结构特点 (19)6.3 GR系列 (20)七、高低压配电柜带点显示装置的改进 (24)7.1 防雷接地 (33)7.2 等电位联结 (33)八、总结 (34)参考文献 (35)一.工程概况高低压配电柜顾名思义就是接高压配电柜、低压开关柜和以及连接线缆的配电设备，一般供电局、变电所都是用高压配电柜，然后经变压器降压再到低压开关柜，低压开关柜在到各个用电的配电盘，控制箱，开关箱，里面无非就是把一些开关、断路器、熔断器、按钮、指示灯、仪表、电线之类保护器件组装成一体的配电设备。

商业办公综合体项目配电系统设计一、引言随着城市化发展的加速和商业经济的蓬勃发展，商业办公综合体项目在城市中的比重越来越大。

商业办公综合体项目是集商务办公、商业销售、餐饮娱乐为一体的综合性建筑群，其电力配电系统设计负责为整个综合体内各类设备和设施提供安全、稳定、高效的电力供应，是保障综合体正常运营和生产的基础设施之一。

商业办公综合体项目配电系统的设计显得尤为重要。

二、商业办公综合体项目配电系统设计的要求1. 安全性要求：商业办公综合体项目的配电系统设计要满足国家电气安全标准，确保电气设备和线路的稳定性和安全性，避免因电气原因造成的安全事故。

2. 可靠性要求：商业办公综合体项目的配电系统设计应提供稳定可靠的电源供应，确保各设备和设施的正常运行，减少停工停产的风险。

3. 高效性要求：商业办公综合体项目的配电系统设计要保证电能的高效利用，降低能源消耗，提高节能效益。

4. 灵活性要求：商业办公综合体项目的配电系统设计要考虑到未来的可扩展性和可升级性，确保在综合体项目发展和扩展时能够方便地进行配电系统的改造和升级。

5. 经济性要求：商业办公综合体项目的配电系统设计要在满足以上要求的基础上，尽可能降低投资和运行成本，提供经济实惠的解决方案。

三、商业办公综合体项目配电系统设计的内容1. 用电负荷计算：首先需要对商业办公综合体项目的用电负荷进行详细计算，包括办公区、商业销售区、餐饮娱乐区等各个功能区域的用电设备和设施的功率总和，以确定整个综合体的总用电负荷。

2. 配电系统方案设计：根据用电负荷计算的结果，设计合理的配电系统方案，包括主干线路、分支线路、配电柜、开关设备等各个部分的布置和连接方式。

3. 电气设备选型：根据实际需要和要求，选择适合商业办公综合体项目的电气设备，如变压器、开关设备、配电柜等，确保设备的品质和性能符合标准要求。

4. 系统保护设计：设计配电系统的过载、短路、接地故障等保护措施，确保在发生故障时能及时切断电源，保护设备和人员的安全。

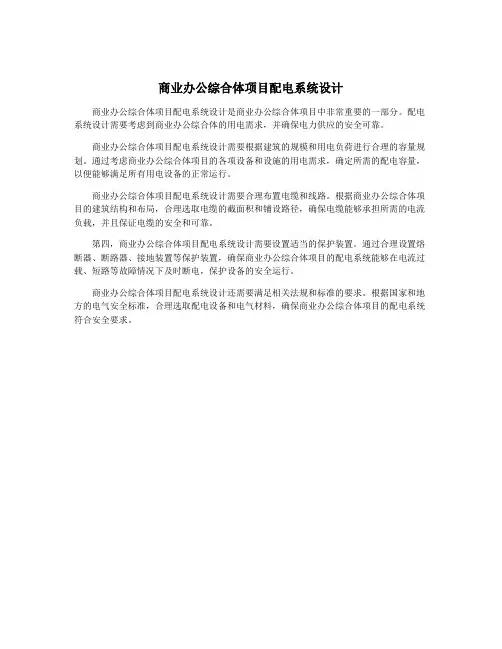

商业办公综合体项目配电系统设计
商业办公综合体项目配电系统设计是商业办公综合体项目中非常重要的一部分。

配电系统设计需要考虑到商业办公综合体的用电需求，并确保电力供应的安全可靠。

商业办公综合体项目配电系统设计需要根据建筑的规模和用电负荷进行合理的容量规划。

通过考虑商业办公综合体项目的各项设备和设施的用电需求，确定所需的配电容量，以便能够满足所有用电设备的正常运行。

商业办公综合体项目配电系统设计需要合理布置电缆和线路。

根据商业办公综合体项目的建筑结构和布局，合理选取电缆的截面积和铺设路径，确保电缆能够承担所需的电流负载，并且保证电缆的安全和可靠。

第四，商业办公综合体项目配电系统设计需要设置适当的保护装置。

通过合理设置熔断器、断路器、接地装置等保护装置，确保商业办公综合体项目的配电系统能够在电流过载、短路等故障情况下及时断电，保护设备的安全运行。

商业办公综合体项目配电系统设计还需要满足相关法规和标准的要求。

根据国家和地方的电气安全标准，合理选取配电设备和电气材料，确保商业办公综合体项目的配电系统符合安全要求。

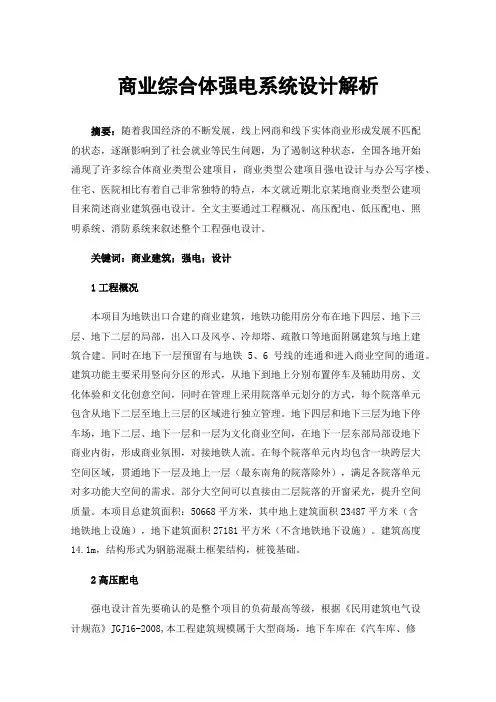

商业综合体强电系统设计解析摘要：随着我国经济的不断发展，线上网商和线下实体商业形成发展不匹配的状态，逐渐影响到了社会就业等民生问题，为了遏制这种状态，全国各地开始涌现了许多综合体商业类型公建项目，商业类型公建项目强电设计与办公写字楼、住宅、医院相比有着自己非常独特的特点，本文就近期北京某地商业类型公建项目来简述商业建筑强电设计。

全文主要通过工程概况、高压配电、低压配电、照明系统、消防系统来叙述整个工程强电设计。

关键词：商业建筑；强电；设计1工程概况本项目为地铁出口合建的商业建筑，地铁功能用房分布在地下四层、地下三层、地下二层的局部，出入口及风亭、冷却塔、疏散口等地面附属建筑与地上建筑合建。

同时在地下一层预留有与地铁5、6号线的连通和进入商业空间的通道。

建筑功能主要采用竖向分区的形式，从地下到地上分别布置停车及辅助用房、文化体验和文化创意空间，同时在管理上采用院落单元划分的方式，每个院落单元包含从地下二层至地上三层的区域进行独立管理。

地下四层和地下三层为地下停车场，地下二层、地下一层和一层为文化商业空间，在地下一层东部局部设地下商业内街，形成商业氛围，对接地铁人流。

在每个院落单元内均包含一块跨层大空间区域，贯通地下一层及地上一层（最东南角的院落除外），满足各院落单元对多功能大空间的需求。

部分大空间可以直接由二层院落的开窗采光，提升空间质量。

本项目总建筑面积：50668平方米，其中地上建筑面积23487平方米（含地铁地上设施），地下建筑面积27181平方米（不含地铁地下设施）。

建筑高度14.1m，结构形式为钢筋混凝土框架结构，桩筏基础。

2高压配电强电设计首先要确认的是整个项目的负荷最高等级，根据《民用建筑电气设计规范》JGJ16-2008,本工程建筑规模属于大型商场，地下车库在《汽车库、修车库、停车场设计防火规范》GB50067-2014中属于大型车库，故本工程最高负荷等级定义为一级，经与建设方和当地供电局多次沟通，市政条件可以提供两路10KV高压电源且分别引自上级不同开闭站，符合一级负荷的供电要求，故本工程并未设置柴油发电机房作为备用电源，根据市政条件，高压进线路由建筑物北面轴线处设置有高压电缆分界室，根据变配电室土建要求，高压电缆分界室设置有一米八净高的电缆夹层，通过夹层引至地下一层变配电室，根据民用建筑电气设计规范中对低压配电柜的要求，本项目低压配电柜采用固定式，单排布置时柜后维护通道为1m，柜前操作最小距离为1.5m，双排面对面布置时柜后操作距离最小为1m，柜前操作最小距离为2m，当建筑物墙面遇有柱类局部凸出时，凸出部位的通道宽度可减少0.2m。

商业办公综合体项目配电系统设计全文共四篇示例，供读者参考第一篇示例：商业办公综合体项目配电系统设计一、前言随着城市化进程的加速，商业办公综合体项目的建设已经成为城市发展的重要组成部分。

商业办公综合体项目通常拥有办公楼、商业中心、酒店等多种功能，对于电力供应和配电系统的设计要求也会更加复杂和严格。

本文将结合实际情况，对商业办公综合体项目配电系统的设计进行探讨。

商业办公综合体项目往往位于城市中心或者重要商业区域，周围都是繁华的商业、办公、娱乐场所。

项目内通常包含办公楼、商业中心、酒店等，这些功能都需要充足的电力供应和完善的配电系统来支撑正常运行。

商业办公综合体项目对于电力质量、稳定性、可靠性等要求也比较高。

1. 可靠性：商业办公综合体项目的配电系统必须保证24小时不间断供电，并且要有备用电源系统来应对突发情况。

2. 可操作性：配电系统的设计要便于操作和维护，保证人员能够及时发现和解决问题。

3. 安全性：配电系统设计要考虑安全因素，避免电气火灾等安全事故的发生。

4. 灵活性：商业办公综合体项目通常有灵活的用电需求，配电系统要能够满足不同用电设备的需求。

1. 供电方式：商业办公综合体项目通常选择双进线供电方式，确保供电的可靠性和稳定性。

同时还要考虑使用分布式电源技术来增加备用电源的可靠性。

2. 主配电室设计：商业办公综合体项目通常会设置主配电室，负责供电、配电和监控。

主配电室一般要设置在建筑中心位置，便于各功能区域的供电。

3. 低压配电系统设计：商业办公综合体项目的低压配电系统要选择高品质的电气设备和材料，保证供电的稳定性和安全性。

同时还要考虑智能化配电技术，提高系统的灵活性和可操作性。

4. 备用电源系统设计：商业办公综合体项目通常设置多种备用电源，如UPS系统、柴油发电机组等，保证在主电源故障时能够迅速切换到备用电源并保持正常供电。

5. 配电线路布置：商业办公综合体项目的配电线路要避免交叉、错位等情况，确保供电的安全和可靠。

第四章低压配电系统设计4.1 低压配电系统概述配电系统设计的一般规定供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，以近期为主。

供配电系统设计应采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。

供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，以近期为主。

供配电系统设计应采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品.4.2 设计原则(1)配电系统应做到供电可靠，电能质量好，满足生产要求。

对一级负荷应由两个独立电源；对二级负荷一般要有两个电源，可以手动切换，在条件很困难的情况下，允许只有一个电源。

(2)配电系统的接线力求简单灵活，便于操作维护，并能适应负荷的变化和系统的发展。

同一电压的配电级数不宜多于两级。

(3)制定配电系统方案时，一般不考虑当一电源系统发生故障或检修停电时，另一电源进线也同时发生故障。

(4)制定配电系统方案时要充分考虑节约基建投资，降低运行费用，减少有色金属的消耗量。

(5)配电系统应考虑负荷的增长，预留必要的发展余地作出分期建设的规划。

配、变电所的电源进线要有适当的富裕的供电能力。

4.3 设计的一般规定和要求4.3.1 负荷分级按对供电可靠性要求的负荷分类我国将电力负荷按其对供电可靠性的要求及中断供电在政治上、经济上造成的损失或影响的程度划分为三级，分别为一级、二级、三级负荷。

⑴符合下列情况之一时，应为一级负荷①中断供电将造成人身伤亡时。

②中断供电将在政治、经济上造成重大损失时。

例如：重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。

③中断供电将影响有重大政治、经济意义的用电单位的正常工作。

例如：重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。

在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为特别重要的负荷。

一. 工程概况1）本工程为**市中农城一期二批次10KV配电工程，本项目共用地面积90757.72平方米，地上建筑面积47104.31平方米，室外停车位440个，其中充电桩车位90个，建筑高度13.4米。

2）该10/0.4KV配电工程安装变压器4台，变压器总装见容量2*800KVA+2*1250KVA=4100KVA，安装柴油发电机组1台，容量360KW。

3) 本商住小区负荷类别为三级,但因其含有重要负荷，应急电源采用柴油发电机供电。

共设2台户外箱式变压器，变压器采用SCB12-800KVA，设于地面一层。

设地面配电室1个，安装2台干式变压器，变压器采用SCB14-1250。

共设置1座柴油发电机房，设于地下库负一层，作为本工程应急电源。

二. 设计依据1) 根据业主提供设计委托书、设计要求及土建、公用专业提供的相关图纸和设计资料；2) 当地供电企业高压供电方案答复单。

3) 国家现行主要设计规范、标准规定：《民用建筑电气设计标准》GB51348-2019《建筑设计防火规范》GB 50016—2014 （2018年版）《通用用电设备配电设计规范》GB 50055-2011《低压配电设计规范》GB50054-2011《电力工程电缆设计规范》GB50217-2018《供配电系统设计规范》GB 50052-2009《20KV及以下变电所设计规范》GB 50053-2013《建筑物防雷设计规范》GB 50057-2010《住宅建筑电气设计规范》JGJ242-2011三. 设计范围（1) 从10KV搭火点（供电方案中已明确）至0.4KV低压配电屏。

（2）无功补偿按功率因数COSΦ=0.9进行自动补偿。

（3) 本设计提供高压柜的一、二次接线图,低压屏一次接线图及设备安装土建图，设备生产按照厂家标准图集，生产过程中请与我司设计人员联系。

四、电气设备配置（1) 在10KV高压搭火点安装高压隔离刀闸1组，10KV避雷器1组，10KV户外真空断路器1台，安装高压电缆分支柜1台，室内高柜3台，变压器2台1250KVA，室外箱式变压器2台低压柜4台。

商业办公综合体项目配电系统设计一、背景商业办公综合体项目配电系统设计是为了规划和建设一个商业办公综合体，为其提供电力供应和配电管理。

二、设计目标1. 可靠性：该配电系统需要提供持续、稳定、高质量的电力供应，并降低突发事件的发生率。

2. 安全性：该配电系统需要能够在保证供电的情况下，确保员工和大众的生命财产安全。

3. 节能性：该配电系统需要采用高效、节能的配电设备，并合理设计电网结构，降低能源浪费。

三、设计内容1. 配电设备① 主变压器：根据商业办公综合体电力需求，确定主变压器的容量，选用可靠、耐用的主变压器，并按相关要求设置绝缘等级、接地方式等。

② 配电变压器：按照用电负荷分析，确定配电变压器的位置和数量，以确保每个用电负荷区域都能得到稳定的电力供应。

③ 低压开关柜：按照用电负荷分析，选用符合标准并有较强连接能力和适应各种环境要求的低压开关柜。

2. 配电系统① 电缆线路：根据主变压器的容量和商业办公综合体主体建筑的设计要求，确定电缆线路的规格和长度，确保传输效率和稳定性。

3. 配电保护① 漏电保护：根据商业办公综合体的需求，选用适合的漏电保护器，并按规范要求设置检测电路和保护电路。

② 过负荷保护：根据所选低压开关柜的型号和规格，设置过负荷保护器，确保低压开关柜的正常工作和设备的安全使用。

4. 其他① 接地系统：根据相关标准，设计并建立符合要求的接地系统，确保商业办公综合体的配电系统和安全设备的正常工作。

② 防雷系统：根据商业办公综合体所在地的气象条件，选用合适的防雷设备，并按照规范要求设置接地装置、避雷针等。

四、设计要点1. 配电系统的设计要充分考虑商业办公综合体需求，确保电能质量和电能供应的可靠性。

2. 配电系统的布局要合理，每个区域的用电设备之间需要有明确的界限和相应的保护措施。

3. 配电系统的设备和线路要保证安全、可靠、节能的基本要求。

4. 商业办公综合体要符合国家有关电气工程的相关规范和标准，确保配电系统能够稳定、安全地工作。

某大型商场供配电系统设计及应用1 商场概况该工程建设地点在辽宁省铁岭市高新经济技术开发区，有A1、A2两个地块组成，每个地块-1F 使用功能为地下停车场、水暖设备用房、柴油发电机及配电间，2F～4F使用功能为电影院、餐饮用房、商业用房及零售用房。

A1地铁建筑面积为110000m2，包括售楼中心、-1F停车场、奥特莱斯商业及餐饮、水世界游乐场、酒店等。

A2地块建筑面积约为100000m2，包括-1F停车场、地上地中海部分和加州部分，包括餐饮、零售、商业和电影院等使用功能。

加州部分由多个独立的四层以下单体，上面加一个屋面，构成一个完整的建筑物。

2 供电电源的确定该工程属于大型商场，根据JGJ 16-2008《民用建筑电气设计规范》，大型商场及超市的经营管理用计算机系统用电属于一级负荷重特别重要负荷，大型商场及超市营业厅的备用照明用电属于一级负荷，大型商场及超市的自动扶梯、空调用电属于二级负荷。

该工程建设单位只能提供一路10kV市政电源，需设柴油发电机作为一、二级负荷备用电源。

根据JGJ 16-2008《民用建筑电气设计规范》第6.1.2条第2款，在方案及初步设计阶段，柴油发电机容量可按配电变压器总容量的10%～20%进行估算。

在施工图设计阶段，可根据一级负荷、消防负荷以及某些重要二级负荷的容量，按下列方法计算的最大容量确定。

1）按稳定负荷计算发电机容量。

2）按最大的单台电动机或成组电动机起动的需要，计算发电机容量。

3）按起动发动机时，发电机母线允许电压降计算发电机容量。

根据以上计算，一般来讲，柴油发电机容量应按第（1）款，按照该工程消防负荷与临时停电时，满足重要负荷和餐饮及商铺照明用电负荷大者选取总负荷容量进行计算。

3 柴油发电机电源与市电供电的配合考虑到该工程餐饮及商铺照明负荷属于三极负荷，临时停电会有应急照明和疏散指示照明启动，并不会造成重大影响。

因此选用两路电源保障，一回路线路供电方案。

供电方案如图1，该系统方案由一路10kV高压电源同时供电，单母线分段运行，两台变压器互为备用，柴油发电机作为第二电源。

高低压电器供配电系统设计分析发布时间：2022-01-06T03:14:14.977Z 来源：《中国电业》2021年22期作者：吴达威[导读] 在我国电力工程建设规模不断扩大的背景下，当前电力网络已经基本实现全国范围覆盖，吴达威长讯通信服务有限公司 510091摘要：在我国电力工程建设规模不断扩大的背景下，当前电力网络已经基本实现全国范围覆盖，为群众提供稳定安全的电力服务。

在高低压电器供配电系统设计过程中，必须充分考虑到实际需求，按照工程实际情况确定相应的设计方案，确保高低压配电系统能够为电器提供稳定安全的运行支持，从而能够提高设计方案质量，保证电力网络系统高效运行。

因此，本文将对高低压电器供配电系统设计方面进行深入地研究与分析，并提出一些合理的意见和措施，旨在进一步提高系统设计质量。

关键词：高低压电器；供配电；系统设计；设计方案；优化措施当前不论是工业生产还是群众日常生活，都需要使用大量的高低压电器，高低压供配电系统是影响电器使用安全性的重要内容，所以必须做好高低压电器供配电系统设计工作。

在充分考虑到高低压电器数量、种类的基础上，按照实际需求设计相应的高低压电器供配电系统，以提高系统运行稳定性、运行安全性为目标，通过采用科学的设计方案，能够全面提升系统性能，从而使电器使用能够接收到正常的电压供给服务，是当前电力网络改造中的重要工作。

1高低压电器供配电系统具体设计方案分析1.1高压电器供配电系统设计在高压电器供配电系统设计中，因为供电需要较大负荷，所以普遍采用10kV以上的供电方式，为了保障电力系统性能，一般可以采用环形双回路、双侧回路以及单侧回路三种不同供电方式，不同的供电方式各有优缺点，其中环形双回路供电方式建设成本较高，按时其供电可靠性也新规定较高；采用双回路供电方式时，同时存在两个电源进行供电，供电可靠性有所下降，同时成本也有一定降低；单侧回路供电方式虽然整体投资建设成本较低，但是供电可靠性也相对较差，所以在选择高压电器供配电系统方案时，需要按照投资成本以及使用要求，选择相应的高压供电方式。
