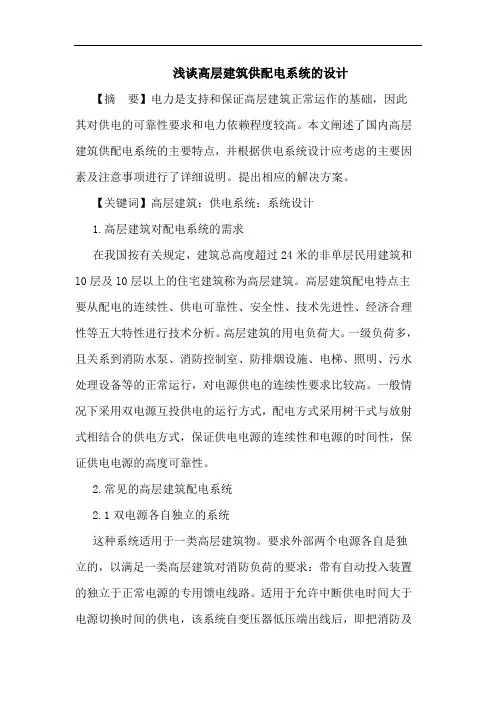

浅谈高层建筑供配电系统的设计【摘要】电力是支持和保证高层建筑正常运作的基础,因此其对供电的可靠性要求和电力依赖程度较高。
本文阐述了国内高层建筑供配电系统的主要特点,并根据供电系统设计应考虑的主要因素及注意事项进行了详细说明。
提出相应的解决方案。
【关键词】高层建筑;供电系统;系统设计1.高层建筑对配电系统的需求在我国按有关规定,建筑总高度超过24米的非单层民用建筑和l0层及l0层以上的住宅建筑称为高层建筑。
高层建筑配电特点主要从配电的连续性、供电可靠性、安全性、技术先进性、经济合理性等五大特性进行技术分析。
高层建筑的用电负荷大。
一级负荷多,且关系到消防水泵、消防控制室、防排烟设施、电梯、照明、污水处理设备等的正常运行,对电源供电的连续性要求比较高。
一般情况下采用双电源互投供电的运行方式,配电方式采用树干式与放射式相结合的供电方式,保证供电电源的连续性和电源的时间性,保证供电电源的高度可靠性。
2.常见的高层建筑配电系统2.1双电源各自独立的系统这种系统适用于一类高层建筑物。
要求外部两个电源各自是独立的,以满足一类高层建筑对消防负荷的要求:带有自动投入装置的独立于正常电源的专用馈电线路。
适用于允许中断供电时间大于电源切换时间的供电,该系统自变压器低压端出线后,即把消防及非消防负荷通过自动开关分开,消防及非消防负荷由各自母线分段供电。
一旦火灾发生,自动切断非消防电源,保证对消防负荷可靠供电。
2.2设有应急发电机组的系统在高层建筑采用的具有应急发电机组的供电系统.具有较高的可靠性。
快速自动启动的应急发电机组.适用于允许中断供电时间为15~30s的供电。
但是,有做到了消防负荷在末级切换,但由电网供电至切换箱的两路配电线路中任一回路出现故障时闺外电源未停。
备用应急发电机并不会自动启动。
消防负荷仍将断电:当发电机出线回路故障时,虽然发电机已经启动送电,仍然无法保证故障回路的负荷用电。
2.3带不问电电源装置的供电系统为保证消防用电的可靠性。

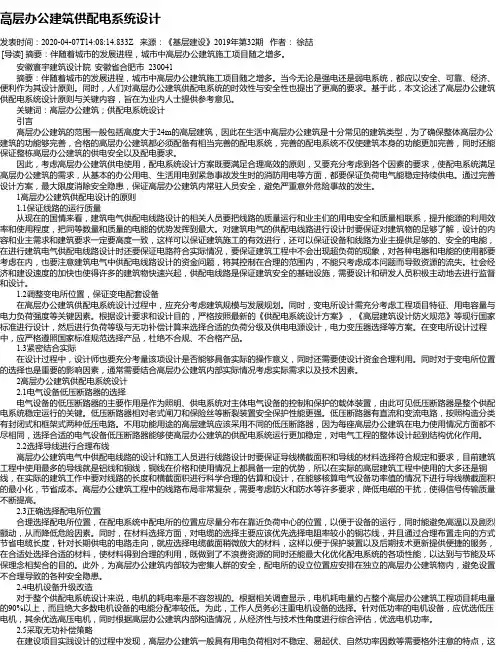

高层办公建筑供配电系统设计发表时间:2020-04-07T14:08:14.833Z 来源:《基层建设》2019年第32期作者:徐喆[导读] 摘要:伴随着城市的发展进程,城市中高层办公建筑施工项目随之增多。
安徽寰宇建筑设计院安徽省合肥市 230041摘要:伴随着城市的发展进程,城市中高层办公建筑施工项目随之增多。
当今无论是强电还是弱电系统,都应以安全、可靠、经济、便利作为其设计原则。
同时,人们对高层办公建筑供配电系统的时效性与安全性也提出了更高的要求。
基于此,本文论述了高层办公建筑供配电系统设计原则与关键内容,旨在为业内人士提供参考意见。
关键词:高层办公建筑;供配电系统设计引言高层办公建筑的范围一般包括高度大于24m的高层建筑,因此在生活中高层办公建筑是十分常见的建筑类型,为了确保整体高层办公建筑的功能够完善,合格的高层办公建筑都必须配备有相当完善的配电系统,完善的配电系统不仅使建筑本身的功能更加完善,同时还能保证整栋高层办公建筑的供电安全以及配电要求。
因此,考虑高层办公建筑供电使用,配电系统设计方案既要满足合理高效的原则,又要充分考虑到各个因素的要求,使配电系统满足高层办公建筑的需求,从基本的办公用电、生活用电到紧急事故发生时的消防用电等方面,都要保证负荷电气能稳定持续供电。
通过完善设计方案,最大限度消除安全隐患,保证高层办公建筑内常驻人员安全,避免严重意外危险事故的发生。
1高层办公建筑供配电设计的原则1.1保证线路的运行质量从现在的国情来看,建筑电气供配电线路设计的相关人员要把线路的质量运行和业主们的用电安全和质量相联系,提升能源的利用效率和使用程度,把同等数量和质量的电能的优势发挥到最大。
对建筑电气的供配电线路进行设计时要保证对建筑物的足够了解,设计的内容和业主需求和建筑要求一定要高度一致,这样可以保证建筑施工的有效进行,还可以保证设备和线路为业主提供足够的、安全的电能,在进行建筑电气供配电线路设计时还要保证电路符合实际情况,要保证建筑工程中不会出现超负荷的现象,对各种电器和电能的使用都要考虑在内,也要注意建筑电气中供配电线路设计的资金问题,将其控制在合理的范围内,不能只考虑成本问题而导致资源的流失。
某超高层综合体建筑供配电设计探讨摘要:以某商业、办公、酒店类综合体建筑供配电设计为案例,介绍建筑的负荷分级、负荷计算过程,变配电所设置、变压器和发电机组容量选择以及低压配电设计等。
分析此类建筑供配电设计难点和需注意的问题,以供同类建筑供配电设计参考。
关键词:超高层建筑、负荷分级、供电电源、变配电所、配电系统0引言超高层建筑的发展是追求提高城市空间利用率的结果,不仅解决了城市拥挤问题,形成地标效应,推动城市规划实施,带来经济效益,而且展示着一个城市的风貌,是一个城市文化及文明的象征。
超高层建筑特点为建筑高度高、面积大,功能复杂,人员众多,潜在安全隐患大。
近年来,伴随社会经济快速发展,工程技术的改革和创新,在绿色节能、可持续发展大趋势下,对超高层建筑设计标准要求越来越高。
本文介绍一商业、办公、酒店综合体建筑的供配电设计情况。
本建筑由地下层和地上塔楼和附属商业裙楼组成,建筑面积共约11.9万平方米,总建筑高度170.3米。
地下共三层,功能为地下一层商业及设备房分区、地下二、三层停车库。
地上36层,首层至5层为商业,7至26层为办公层,27至36层为某品牌酒店,屋顶层主要为设备安装区域。
避难层设于6层、18层、28层,共3个避难层。
整个建筑外围结构由幕墙构成,三维效果如图1所示。
图1三维效果图1负荷分级及供电电源1.1负荷分级根据建筑物重要性和用电设备对供电可靠性要求进行负荷分级。
本工程属于超过150米以上的超高层公共建筑,具有大型商业功能,酒店按五星级等级考虑。
根据JGJ 16-2008《民用建筑电气设计规范》(以下简称《民规》)附录A,本建筑大型商场、负一层超市、酒店的经营管理用计算机系统属于一级负荷中特别重要负荷。
消防水泵、防排烟风机、消防电梯、防火卷帘、应急照明等消防设施,走道照明、车库照明、安防系统、客梯、地下室污水泵、生活水泵、大型商场及超市营业厅的备用照明、酒店宴会厅、餐厅、厨房、高级客房、主要通道等场所的照明、计算机房、电话、电声和录像设备、新闻摄影用电等属一级负荷。

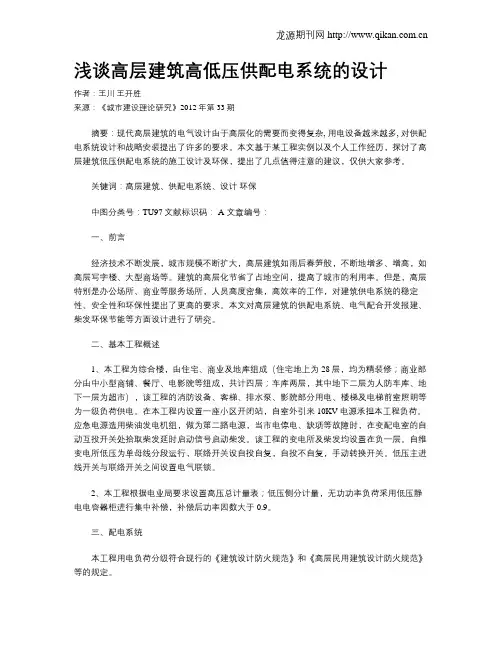

浅谈高层建筑高低压供配电系统的设计作者:王川王开胜来源:《城市建设理论研究》2012年第33期摘要:现代高层建筑的电气设计由于高层化的需要而变得复杂, 用电设备越来越多, 对供配电系统设计和战略安装提出了许多的要求。
本文基于某工程实例以及个人工作经历,探讨了高层建筑低压供配电系统的施工设计及环保,提出了几点值得注意的建议,仅供大家参考。
关键词:高层建筑、供配电系统、设计环保中图分类号:TU97文献标识码: A 文章编号:一、前言经济技术不断发展,城市规模不断扩大,高层建筑如雨后春笋般,不断地增多、增高,如高层写字楼、大型商场等。
建筑的高层化节省了占地空间,提高了城市的利用率。
但是,高层特别是办公场所、商业等服务场所,人员高度密集,高效率的工作,对建筑供电系统的稳定性、安全性和环保性提出了更高的要求。
本文对高层建筑的供配电系统、电气配合开发报建、柴发环保节能等方面设计进行了研究。
二、基本工程概述1、本工程为综合楼,由住宅、商业及地库组成(住宅地上为28层,均为精装修;商业部分由中小型商铺、餐厅、电影院等组成,共计四层;车库两层,其中地下二层为人防车库、地下一层为超市),该工程的消防设备、客梯、排水泵、影院部分用电、楼梯及电梯前室照明等为一级负荷供电。
在本工程内设置一座小区开闭站,自室外引来10KV电源承担本工程负荷。
应急电源选用柴油发电机组,做为第二路电源,当市电停电、缺项等故障时,在变配电室的自动互投开关处拾取柴发延时启动信号启动柴发。
该工程的变电所及柴发均设置在负一层。
自维变电所低压为单母线分段运行,联络开关设自投自复,自投不自复,手动转换开关。
低压主进线开关与联络开关之间设置电气联锁。
2、本工程根据电业局要求设置高压总计量表;低压侧分计量,无功功率负荷采用低压静电电容器柜进行集中补偿,补偿后功率因数大于0.9。
三、配电系统本工程用电负荷分级符合现行的《建筑设计防火规范》和《高层民用建筑设计防火规范》等的规定。

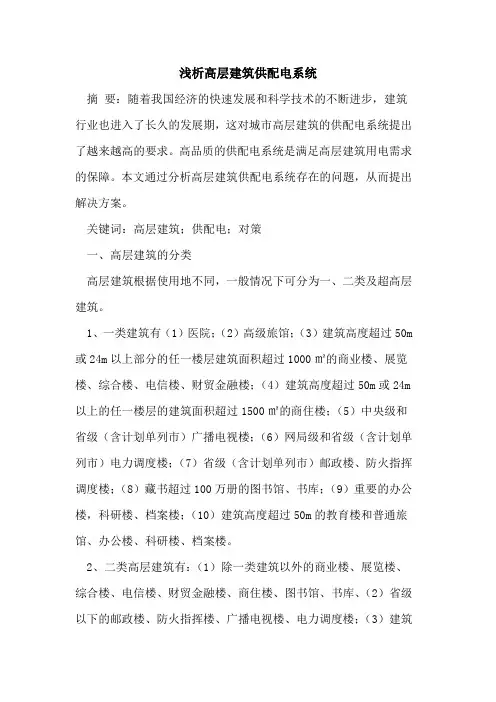

浅析高层建筑供配电系统摘要:随着我国经济的快速发展和科学技术的不断进步,建筑行业也进入了长久的发展期,这对城市高层建筑的供配电系统提出了越来越高的要求。
高品质的供配电系统是满足高层建筑用电需求的保障。
本文通过分析高层建筑供配电系统存在的问题,从而提出解决方案。
关键词:高层建筑;供配电;对策一、高层建筑的分类高层建筑根据使用地不同,一般情况下可分为一、二类及超高层建筑。
1、一类建筑有(1)医院;(2)高级旅馆;(3)建筑高度超过50m 或24m以上部分的任一楼层建筑面积超过1000㎡的商业楼、展览楼、综合楼、电信楼、财贸金融楼;(4)建筑高度超过50m或24m 以上的任一楼层的建筑面积超过1500㎡的商住楼;(5)中央级和省级(含计划单列市)广播电视楼;(6)网局级和省级(含计划单列市)电力调度楼;(7)省级(含计划单列市)邮政楼、防火指挥调度楼;(8)藏书超过100万册的图书馆、书库;(9)重要的办公楼,科研楼、档案楼;(10)建筑高度超过50m的教育楼和普通旅馆、办公楼、科研楼、档案楼。
2、二类高层建筑有:(1)除一类建筑以外的商业楼、展览楼、综合楼、电信楼、财贸金融楼、商住楼、图书馆、书库、(2)省级以下的邮政楼、防火指挥楼、广播电视楼、电力调度楼;(3)建筑高度不超过50m的教育楼和普通旅馆、办公楼、科研楼、档案楼。
3、超高层建筑有:(1)建筑高度大于100m的民用建筑为超高层建筑;(2)当高层公共建筑的建筑高度超过250m时,其供电方案应该由供电方组织专题研究和论证。
二、高层建筑特点高层建筑与传统建筑最大的区别就是其拥有纵向上更大的空间跨度,其配套设施配置难度较大。
对于供配电系统,随着空间跨度的增大,供配电安全性越低、风险性越大。
首先需要更为复杂的布线设计,其次对于供电线路的传输管线需要更高的设施质量。
高层建筑是一个功能复杂的的综合体。
首先是地下结构,主要是停车场和相关的配套超市,其需要更大强度的电力辅助,其次是高层建筑中常常设置的商业裙房以及高层酒店餐馆等等,需要进行不同于居住用房的电力设置,这些功能单元耗电量巨大,也是整个电力系统的风险所在。
高层建筑供配电系统设计分析随着城市化的快速发展,高层建筑已经成为城市中不可或缺的一部分。
高层建筑通常拥有复杂的结构和庞大的能源需求,因此其供配电系统的设计显得尤为重要。
本文将对高层建筑供配电系统的设计进行分析,探讨其在安全性、可靠性和节能性方面的重要性。
1. 供配电系统的分类和特点高层建筑的供配电系统一般可以分为两类:主干式和分布式。
主干式供配电系统将来自电网的电能通过变压器升压后输送到大楼中央的主配电室,再经过主电缆和开关设备分别输送到各个楼层和房间。
而分布式供配电系统则将电能直接输送到各个楼层和房间,减少了主配电室对电能的集中控制。
由于高层建筑的结构复杂,供配电系统的设计也具有以下特点:电能输送距离远、负载变化大、对可靠性和安全性要求高、对节能性要求严格。
2. 安全性分析供配电系统的安全性是高层建筑设计中最为重要的一个方面,一旦供配电系统出现问题将会对建筑内外的生命安全和财产安全造成威胁。
在设计供配电系统时,必须考虑配电系统的过载和短路保护,确保电能在任何情况下都能够正常输送,并且在发生故障时迅速切断电源以防止事故扩大。
还应考虑供电可靠性,例如设计备用电源系统或者应急照明系统以应对电网故障或停电情况。
高层建筑的供配电系统可靠性要求高,一旦出现故障将会对建筑内外的生活和工作造成严重影响。
在设计供配电系统时,必须考虑系统的备份和冗余设计,确保在出现故障时系统能够自动切换至备用电源或冗余线路,维持建筑内的基本用电需求。
还应加强对配电设备的定期巡检和维护,确保系统的长期稳定运行。
高层建筑的节能要求也在不断提升,供配电系统的节能性设计成为了设计中的重要方面之一。
在设计供配电系统时,可以考虑采用高效节能的变压器和开关设备,减少电能的损耗。
还可以考虑采用智能化的供配电系统,通过实时监测和控制来优化电能的使用,进一步提高系统的节能性能。
5. 结语高层建筑供配电系统的设计具有复杂性和挑战性,需要综合考虑安全性、可靠性和节能性等多个方面的因素。
浅析高层建筑电气中供配电设计摘要:在高层建筑电气设计中,需要根据建筑物的特征,确定负荷等级,选择供配电方式和配电系统,以保证用户的用电可靠性及初建投资的合理性。
并使变配电设备深入负荷中心,以满足多功能要求;节省建筑使用面积,减少供配电设备的种类,便于施工、维修。
这些都是高层建筑电气设计中首先考虑的间题。
对供电的可靠性,安全性及电能的质量有较高的要求。
关键词:建筑电气;配电系统;设计;应用中图分类号:s611 文献标识码: a 文章编号:引言建筑供配电系统的可靠,直接关系到人身安全、任何事故都将造成难以估计的经济损失,因此,供配电系统的安全性在电气设计时是成为重要的一环。
电力负荷根据对供电可靠性的要求及中断供电的损失和影响程度分为一级负荷、二级负荷、三级负荷。
仪器也在不断进步,其中高、精、尖仪器比例不断增加,这类仪器对电能质量要求较高,如何才能满足不同电器的用电要求呢,供配电线路的设计相当重要。
1.高层建筑对供配电系统设计的要求高层建筑供配电系统的设计,是高层建筑电气设计的重要组成部分,合理与否会影响整个建筑使用功能及安全。
由于现代高层建筑通常是集办公、娱乐、商业等功能于一身,具有多元化功能,同时与消防、空调、给排水等专业以及与现代化管理手段相配套的设备也相当多,因此在对高层建筑进行供配电系统设计师应根据其本身i生质、规模,明确建筑相关电力负荷等级,并结合当地的供电网的实际隋况,才能确定高层建筑供电电源的电压等级、电源回路数、专线电源还是公用电源以及是否设置自备电源等。
对一个高层建筑的供配电系统的设计,除了考虑技术方面(主要为规范要求) 的因素外,还必须考虑工程投资,运行管理诸方面的因素。
2、建筑电气工程设计节能应遵循的原则2.1优化供电设计,促进电能合理利用。
在进行民用建筑工程电气设计时,既不能以牺牲建筑功能,损害使用需求为代价,也不能盲目增加投资,为节能而节能,首先考虑的是适用性,也就是能够为建筑电气设备的运行提供必需的动力,建筑物内创造良好的人工环境提供必要的能源;能够满足用电设备对于负荷容量、电能质量与供电可靠性的要求能够保证建筑电气设备对于控制方式的要求,从而使电气设备的使用功能得到充分的发挥。
高层建筑电气设计低压供配电系统的可靠性解析1. 引言1.1 研究背景高层建筑电气设计低压供配电系统的可靠性一直是电气工程领域的重要课题,随着城市化进程和高层建筑的不断发展,低压供配电系统在高层建筑中的应用也日益普遍。
然而,由于高层建筑的特殊性以及电气工程环境的复杂性,高层建筑电气设计的可靠性面临着一系列挑战和难题。
研究背景部分将针对目前高层建筑电气设计低压供配电系统中存在的问题和挑战进行探讨和分析,为后续研究工作的开展奠定基础。
通过对现有研究成果和实际案例的分析,我们可以深入了解高层建筑电气设计低压供配电系统的可靠性现状,为未来的研究工作提供参考和借鉴。
在当前电气工程领域,关于高层建筑电气设计低压供配电系统可靠性的研究尚处于初步阶段,仍存在着许多问题有待解决。
因此,对高层建筑电气设计低压供配电系统的可靠性进行深入研究和分析,具有重要的理论和实践意义。
的探讨将有助于我们更好地认识和理解这一领域的发展状况,为接下来的研究工作提供理论指导和实践支持。
1.2 研究意义低压供配电系统在高层建筑电气设计中起着至关重要的作用。
其可靠性直接影响到高层建筑的正常运行和安全性。
本研究旨在探讨高层建筑电气设计低压供配电系统的可靠性问题,为提高高层建筑电气系统的安全性和稳定性提供理论指导。
在当前社会,高层建筑越来越多地融入了现代化的设备和技术,电气设备的数量和复杂度也越来越大。
低压供配电系统的稳定性和可靠性面临着新的挑战。
通过对低压供配电系统可靠性指标、影响因素以及优化方法的研究,可以帮助设计师和工程师更好地设计和运行高层建筑的电气系统,确保其正常运行和安全性。
本研究的意义还在于为未来高层建筑电气设计领域的研究提供参考和启示。
通过深入分析高层建筑电气设计低压供配电系统的可靠性问题,可以为相关领域的学者和研究人员提供新的思路和方法,促进该领域的发展和进步。
本研究对于推动高层建筑电气设计领域的发展具有重要的理论和实践意义。
高层公共建筑的供配电系统设计作者:彭宝锋刘洪刚来源:《城市建设理论研究》2013年第03期摘要:随着建筑业的快速发展,高层建筑已经国内城市普及。
高层建筑的供配电设计问题,是影响建筑安全和性能的重要因素。
本文结合高层建筑供配电设计实践中的体会,针对高层公共建筑供配电系统的要求,阐述了高压供配电系统的设计、低压配电系统的设计及统筹备用电源问题。
关键词:高层公共建筑供配电系统设计中图分类号:S611 文献标识码:A 文章编号:随着经济建设的发展,建筑用地越来越多,各种公共建筑如各种酒店、医院、写字楼等向高层发展。
由于高层公共建筑的供配电系统与一般建筑的供配电系统存在着很多的不同之处,且对建筑的安全和性能有着重要的影响,其供配电系统设计问题引起了建筑电气设计人员越来越多的关注。
一、高层公共建筑对供配电系统的要求与一般高层住宅楼不同,高层公共建筑有其自身的特点:1)内部配套设备多—由于这类建筑的标准高、功能多,要求有舒适的生活环境,以及现代化的办公、管理、娱乐、生活等手段,因此内部与各专业配套的设备相当多;2)人员密度高—建筑物内居留着大批人员,尤其是文化娱乐、商业场所的人员密度更高;3)功能多—现代公共建筑往往把娱乐、居住、办公还有商业等功能集于一身,形成多元化功能;4)设有地下室—此类建筑一般设有若干地下层,其中设置变配电室、生活及消防水泵间、中水处理设备间、制冷机房、汽车库、空调机房等;5)对保安的要求高,这类建筑内居留着大批人员并拥有众多的贵重设备,所以必须保证高度安全;6)装修标准及工程造价高。
现代化高层公共建筑的特点决定了该类建筑的供配电系统设计必须满足其独特的要求。
1.1供配电系统要便于电源切换要使正常工作电源和应急电源自成系统,独立进行配电。
当电力与照明分开供电时,则电力与照明应分别设有正常工作电源配电系统与事故时的应急电源配电系统。
对于消防用电等一类负荷在火灾情况下,则运行应急电源系统,以保证供电不被中断,二类负荷则应保证两回路切换供电。
近年来,我国超高层建筑数量逐年增加,由于超高层建筑体积大、人员密集、投资和维护成本高,且对消防、安全、运营和管理等方面有特殊的要求[1]。
因此,其对供配电系统的需求远高于一般高层建筑。
1超高层建筑供配电系统的特点功能的多样性、结构的复杂性和电力需求的多样性决定了超高层建筑供配电系统的可靠性特征。
我国许多超高层建筑采用两路独立的电源供电,以保证超高层建筑供电的可靠性。
由于超高层建筑能耗高,供电等级需求大,有10kV 电压输入线和柴油发电机。
如果无法设置两个独立电源,可采用专用线路供电。
超高层建筑供配电系统的另一个特点是高压深入负荷中心,既节省了工程成本,又节省了大量的电缆和电线。
因此,变压器通常位于建筑物内,由电缆放射式供电。
当分布负荷不同时,变压器可位于建筑物的顶部或底部,在我国一般位于避难层或地下室,便于运输、施工、安装和维护且不影响建筑物的外观。
复杂性是超高层建筑供配电系统的特点之一,其另一个特点是电气设备的耐火性,因此一般采用防潮、防火和低噪声的干式变压器和环氧树脂浇注变压器,主要使用真空断路器或气体绝缘断路器。
2超高层建筑供配电系统设计的要求供配电系统设计是高层建筑电气设计的重要组成部分。
现代超高层建筑中的消防、空调和给排水等专业现代化设备较多,因此应根据建筑物本身的性质和规模以及当地电网的实际情况确定建筑物的相关用电负荷等级。
在电气设计方案中应确定高层建筑物的供电电压等级、供电回路数、专线供电(公用供电)和独立供电等的可靠性。
高层建筑配电系统的服务对象是建筑物内的电气设备和用户,因此供配电系统的运行应与建筑整体供电系统的运行相适应。
在超高层建筑的具体运行过程中,相关配电系统采用单向流方式,即从供电侧到用户侧的潮流模式,通过这种模式可以对电能进行合理分配和相应的降压处理。
因此,外部电能可以直接转换给用户。
在超高层建筑配电系统的设计阶段,应通过建筑指标提前明确高层建筑的用电量。
在实际运行过程中要充分考虑BBA 的具体要求,以优化设计方案。
高层建筑供配电系统设计研究简介
摘要:越来越多的高层建筑流行于全国各地,高层建筑的供配电越来越复杂化,所以做好高层建筑的供配电设计对于高层建筑功能的发挥起着重要的作用。
关键词:高层建筑用电负荷供配电系统特点设计
中图分类号:tu238.4 文献标识码:a 文章编号:1674-098x (2013)03(a)-00-01
随着我国经济水平的高速增长,越来越多的高层建筑在全国各地拔地而起,我国高层建筑的数量以及高度都在不断的刷新着纪录。
随着高层建筑的不断兴起,经济水平不断提高,用电量也大幅度的提高,高层建筑的供配电越来越复杂化,所以做好高层建筑的供配电设计是一个新的急需解决的课题。
1 用电负荷等级及分类
对高层建筑的负荷计算考虑一般按照两种负荷来计算,一种是稳定型负荷的建筑物,用电负荷虽然有一定的增长但是相对来说比较稳定;另外一种是发展型负荷的建筑物,此类建筑物既要考虑到目前的用电负荷水平,又要考虑到未来的发展需要。
一级负荷:供电中断将造成重大的政治、军事、经济影响的或造成严重人身伤亡事故,中断供电将造成严重的公共场所秩序混乱。
二级负荷:供电中断将造成比较大的政治、军事、经济影响,中断供电将造成公共场所秩序混乱。
一级与二级以外的负荷一般称为三级负荷。
高层建筑物的消防控制室、消防水泵、消防电梯、火灾报警系统、灭火系统、
火灾事故照明以及疏散指示标志等设施的消防用电必须按照一级
负荷要求供配电。
按照有关规定,一级负荷设施应由两个和两个以上独立电源供电,二级负荷应由两回路或经专用回路供电。
如有偶发性停电故障,则对一级负荷中的特别重要负荷应设置应急起动的柴油发电机组供电。
其中对特别重要负荷设施根据需要配备不间断停电装置(ups),此外在地震等特殊情况下,高层建筑内ups装置都不能保障供电时,为了保证楼内人员安全撤离,需要设置独立的可充电干电池应急灯组。
为了提高负荷供配电的可靠性,还可根据需要自行设置柴油发电机组等其他备用电源。
2 供配电系统的特点
由于高层建筑功能的多样性,结构的复杂性,用电需求的多元化,这些因素决定了高层建筑供配电系统的首要特性—可靠性。
国内的高层建筑许多都采用了两路独立的电源进行供电互为备用以确保
高层建筑的可靠供电。
高层建筑因其用电量大,需采用高压供电,10 kv电压进线,设置备用柴油发电机,如设置两路独立电源有困难时,可采用一路专用线供电。
高层建筑供配电的另一个特点是高压深入负荷中心,这是为了节省工程造价,节约了大量的电缆盒电线,因此变压器一般设置在建筑物内部,采用电缆放射式供电系统的习惯做法,依据负荷的不同分配,变压器课设置在建筑物的顶层或底层,在我国一般设置在底层或者地下室部位,这样设置有利于运输、施工安装以及保养维护又不至于影响建筑物的外观。
由于高层建筑供配电的复杂性,对供配电系统的另一个重要要求是电器设
备能防火,确保安全,因此一般采用具有防潮、防火、低噪的干式变压器和环氧树脂浇注式变压器,断路器也多采用真空断路器或气体绝缘断路器。
3 高层建筑供配电系统设计
3.1 高压供电系统
高层建筑的用电负荷比较大,需采用高压供电,在我国供电电压一般为10 kv,单母线制由于其结构简单,成本小经济效果好,高压供电系统一般采用单母线制,具体结线有以下几种:单母线分段,两路10 kv进线同时供电互为备用,当母线出现故障或检修时可以保障部分用户供电,但是母线引出线断路器故障和检修时,引出线用户也必须停电,高压母线向各配电变压器以放射式供电,由于母线分段,供电可靠性得以提升;单母线不分段,两路10 kv进线,一个正常使用另一个备用,当工作电源故障或检修时,备用电源可以自动投入也可以保证两路负荷用电;当只有一路高压供电时,课采用附近的低压供电或采用备用柴油发电机
供电。
电力系统不可能永续正常运行而不发生故障,为了保证重要的用电负荷在电力系统故障或检修而不能供电时,高层建筑的供电系统应设计双回路供电来满足用电需求,此外还须配置柴油发电机组来确保用电可靠性。
3.2 低压配电系统
低压配电系统也是高层建筑供配电系统设计的重要组成部分,低压配电系统的连接组成方式,可以采用放射式、树干式或混合式。
在我国楼层配电主要是以混合式为主,而且均采用插接式绝缘母线槽沿竖井垂直铺设,水平干线则采用全塑电缆与竖井母线连接的方式,混合式配电系统中,每根干线对应一个供电配电所以其可靠性相对较高。
一般电力负荷与照明负荷须分开配电,又由于正常运行与事故状态的不同要求,电力和照明又分成正常和事故系统,最终配电系统一般由正常电力,正常照明,事故电力和事故照明四部分组成,这样既保证了经济性有保证了安全性。
3.3 变压器
变压器是供配电系统的重要组成部分,现代社会高层建筑的规模越来越大,高层建筑供配电系统中高压深入负荷中心势在必行,从技术及经济角度来考虑,为了施工安装维护管理的便利性,在我国,选择了将变压器放置在高层建筑的底层或地下室。
另外从安全角度出发,一般采用具有防潮、防火、低噪的干式变压器和环氧树脂浇注式变压器。
配电变压器应根据高层建筑的功能及使用特性综合考虑,按照略高于配电变压器最佳负荷率来进行变压器容量选择,一般认为变压器负荷率在70%左右较为节能经济合理。
在配电变压器型号选择过程中,应优选空载损耗、负载损耗等均较小的节能性变压器。
3.4高层建筑供配电系统节能设计
高层建筑以其高耗电特性,高层建筑的供配电系统必须考虑节能降耗要求,这就要求必须详细统计计算高层建筑内部的用电负荷情况,照明供电系统的优化与节能灯具的设计布置,各种机械及电器
设备的优化设计,消防安全设施等的技能规划设计,还包括各种新能源的综合利用优化设计,例如太阳能发电、风力发电和热电冷三联供系统等再生能源系统的优化节能设计。
4 结语
高层建筑供配电系统设计应综合全面考虑设计,不仅要考虑其可靠性、经济性,还要考虑安全性。
高层建筑供配电系统还有许多特性,其设计还值得许多探讨研究,在设计过程中必须采取有效的对策,这对高层建筑发挥其高服务性能起着巨大的推动作用。
参考文献
[1] 徐永根.工业与民用配电设计手册[m].北京:中国电力出版社.
[2] 杨祖斌.现代高层建筑供配电系统设计[j].冶金矿山设计与建设,1995(5).
[3] 彭炼.高层建筑供配电技术分析[j].建筑
设备,2002(2).
[4] 刘雁,孙金洲.关于高层建筑供配电系统的特点及有关问题[j].沈阳大学学报,2002(2).。
