protel99se元器件封装步骤
使用Protel 99SE进行元器件封装的一般步骤如下:
1. 打开Protel 99SE软件,在主菜单中选择“File”->"New"->"Library",创建一个新的库文件。
2. 在新创建的库文件中添加需要封装的元件。
可以通过“Browse”按钮找到已经设计好的元件,也可以手动绘制一个新的封装元件。
对于后者,可能需要了解一定的PCB绘制知识。
3. 元件放置完成后,通过双击该元件或者右键选择属性(Properties),在弹出的属性对话框中,可以看到封装信息已经被显示出来。
4. 如果需要进行一些基础的调整(如修改引脚编号、长度、角度等),可以在设计环境内直接对元件进行调整。
这一步需要根据具体需求和绘图经验来操作。
5. 对完成封装的元件进行保存,并按照元件型号和封装方式建立文件夹进行分类管理。
6. 最后,将完成的封装元件导入到工程中,就可以开始根据需要进行使用了。
以上步骤仅供参考。
如果遇到问题,可以参考Protel 99SE的官方教程或寻求专业人士帮助。
1. 标准电阻:封装:AXIAL0.3到AXIAL1.0 晶振原理图CRYSTAL
两端口可变电阻:封装:AXIAL-0.3到AXIAL-1.0
三端口可变电阻:封装:VR1-VR5
2.电容:封装:无极性电容为RAD0.1到RAD0.4,有极性电容为RB.2/.4到RB.5/1.0.
3.二极管:封装:DIODE0.4和DIODE 0.7;(上面已经说了,注意做PCB 时别忘了将封装DIODE的端口改为A、K)
4.三极管:引脚封装:TO18、TO92A(普通三极管)TO220H(大功率三极管)TO3(大功率达林顿管)以上的封装为三角形结构。
T0-226为直线形(9012、9013等),我们常用,所以一般三极管都采用TO-126啦!
5、效应管:引脚封装形式与三极管同。
6、电感:、INDUCTOR1 封装:1005(2)
8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2,引脚封装形式为D系列,如D-44,D-37,D-46等。
9.单排多针插座原理图中常用的名称为CON系列,封装:为SIP系列。
10.双列直插元件引脚封装:DIP、、系列如:40管脚的单片机封装为DIP40。
11.串并口类原理图中常用的名称为DB系列,引脚封装形式为DB和MD系列。
12、晶体振荡器:CRYSTAL;封装:XTAL1
13、发光二极管:LED;封装可以才用电容的封装。
(RAD0.1-0.4)
14、发光数码管:DPY;至于封装嘛,建议自己做!(DIP8)
15、拨动开关:SW DIP;封装就需要自己量一下管脚距离来做!(SIP3)
16、按键开关:SW-PB:封装同上,也需要自己做。
(DIP4)。

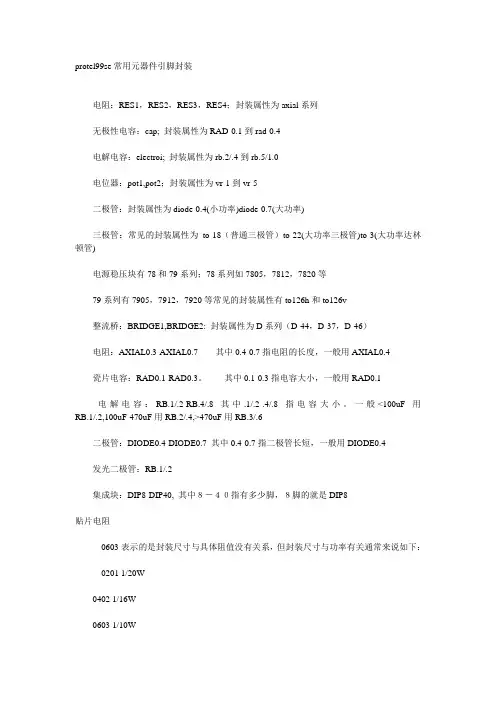

protel99se常用元器件引脚封装电阻:RES1,RES2,RES3,RES4;封装属性为axial系列无极性电容:cap; 封装属性为RAD-0.1到rad-0.4电解电容:electroi; 封装属性为rb.2/.4到rb.5/1.0电位器:pot1,pot2;封装属性为vr-1到vr-5二极管:封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管:常见的封装属性为to-18(普通三极管)to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列;78系列如7805,7812,7820等79系列有7905,7912,7920等常见的封装属性有to126h和to126v整流桥:BRIDGE1,BRIDGE2: 封装属性为D系列(D-44,D-37,D-46)电阻:AXIAL0.3-AXIAL0.7其中0.4-0.7指电阻的长度,一般用AXIAL0.4瓷片电容:RAD0.1-RAD0.3。
其中0.1-0.3指电容大小,一般用RAD0.1电解电容:RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管:DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短,一般用DIODE0.4发光二极管:RB.1/.2集成块:DIP8-DIP40, 其中8-40指有多少脚,8脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系,但封装尺寸与功率有关通常来说如下:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
Protel 99SE中常用的电子元件封装元件封装电阻 AXIAL无极性电容 RAD电解电容 RB-电位器 VR二极管 DIODE三极管 TO电源稳压块78和79系列 TO-126H和TO-126V场效应管和三极管一样整流桥 D-44 D-37 D-46单排多针插座 CON SIP (搜索con可找到任何插座)双列直插元件 DIP晶振 XTAL11.标准电阻:RES1、RES2;封装:AXIAL-0.3到AXIAL-1.0 ,一般用AXIAL0.4两端口可变电阻:RES3、RES4;封装:AXIAL-0.3到AXIAL-1.0三端口可变电阻:RESISTOR TAPPED,POT1,POT2;封装:VR1-VR52.电容:CAP(无极性电容)、ELECTRO1或ELECTRO2(极性电容)、可变电容CAPVAR封装:无极性电容为RAD-0.1到RAD-0.4,一般用RAD0.1有极性电容为RB.2/.4到RB.5/1.0.一般<100uF用用RB.2/.4,100uF-470uF用RB.3/.6,,>470uF用RB.5/1.03.二极管:DIODE(普通二极管)、DIODE SCHOTTKY(肖特基二极管)、DUIDE TUNNEL(隧道二极管)DIODE VARCTOR(变容二极管)ZENER1~3(稳压二极管)封装:DIODE0.4和DIODE 0.7;(注意做PCB时别忘了将封装DIODE 的端口改为A、K) ,一般用DIODE0.44.三极管:NPN,NPN1和PNP,PNP1;引脚封装:TO18、TO92A(普通三极管)TO220H(大功率三极管)TO3(大功率达林顿管)以上的封装为三角形结构。
T0-226为直线形,我们常用的9013、9014管脚排列是直线型的,所以一般三极管都采用TO-126啦!5、场效应管:JFETN(N沟道结型场效应管),JFETP(P沟道结型场效应管)MOSFETN(N沟道增强型管)MOSFETP(P沟道增强型管)引脚封装形式与三极管同。
1. 电阻原理图中常用的名称为RES1-RES4;电阻类及无极性双端元件封装形式: AXIAL0.3-AXIAL1.0,数字代表两焊盘的间距,单位为Kmil.。
电阻排: RESPACK1/RESPACK2 RESPACK3/RESPACK4 。
贴片电阻:0603表示的是封装尺寸与具体阻值没有关系,但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W2.电容原理图中常用的名称为CAP(无极性电容)、ELECTRO(有极性电容);引脚封装形式:无极性电容为RAD0.1--RAD0.4,有极性电容为RB.2/.4或 RB.3/.6或 RB.4/.8或RB.5/1.0斜杠前数字表示焊盘间距,斜杠后数字表电容外直径。
电解电容为3.电位器原理图中常用的名称为POT1和POT2;引脚封装形式:VR-1到VR-5.4.二极管原理图中常用的名称为DIODE(普通二极管)、DIODE SCHOTTKY(肖特基二极管)DUIDE TUNNEL (隧道二极管)DIODE VARCTOR(变容二极管)ZENER1~3(稳压二极管)发光二极管:LED;封装可以才用电容的封装。
(RAD0.1-0.4)引脚封装形式:DIODE0.4和DIODE 0.7; 发光二极管封装(RAD0.1-0.4)。
5.继电器引脚封装形式:RELAY-DPDT/ RELAY-DPST RELAY-SPDT/ RELAY-SPST6.三极管原理图中常用的名称为NPN,NPN1和PNP,PNP1;引脚封装形式TO18、TO92A(普通三极管)TO220H(大功率三极管)TO3(大功率达林顿管)7.场效应管原理图中常用的名称为JFET N(N沟道结型场效应管),JFET P(P沟道结型场效应管)MOSFET N(N沟道增强型管)MOSFET P(P沟道增强型管)引脚封装形式与三极管同。

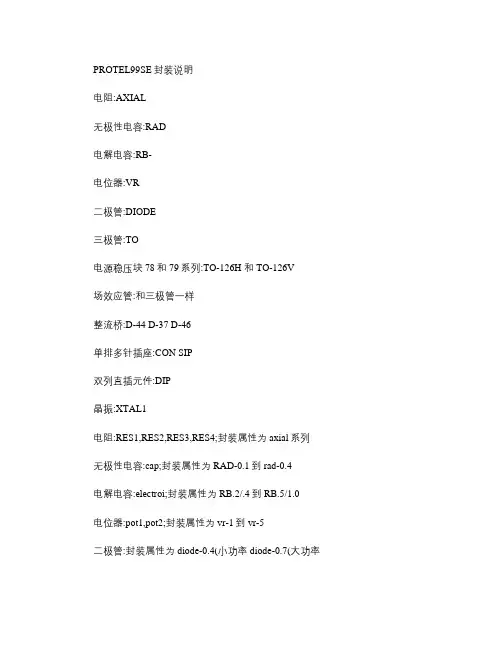

PROTEL99SE封装说明电阻:AXIAL无极性电容:RAD电解电容:RB-电位器:VR二极管:DIODE三极管:TO电源稳压块78和79系列:TO-126H 和TO-126V场效应管:和三极管一样整流桥:D-44 D-37 D-46单排多针插座:CON SIP双列直插元件:DIP晶振:XTAL1电阻:RES1,RES2,RES3,RES4;封装属性为axial系列无极性电容:cap;封装属性为RAD-0.1到rad-0.4电解电容:electroi;封装属性为 RB.2/.4到RB.5/1.0电位器:pot1,pot2;封装属性为vr-1到 vr-5二极管:封装属性为diode-0.4(小功率diode-0.7(大功率三极管:常见的封装属性为 to-18(普通三极管to-22(大功率三极管to-3(大功率达林顿管电源稳压块有78和79系列;78系列如7805,7812,7820等 ,79系列有7905,7912, 7920等,常见的封装属性有to126h和to126v整流桥:BRIDGE1,BRIDGE2: 封装属性为D 系列(D-44,D-37,D-46电阻: AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度,一般用 AXIAL0.4瓷片电容:RAD0.1-RAD0.3。
其中0.1-0.3指电容大小,一般用RAD0.1电解电容 : RB.1/.2-RB.4/.8 其中 .1/.2-.4/.8 指电容大小。
一般 <100uF 用RB.1/.2,100uF-470uF用 RB.2/.4,>470uF用 RB.3/.6二极管: DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短,一般用DIODE0.4发光二极管:RB.1/.2集成块: DIP8-DIP40, 其中8-40指有多少脚,8脚的就是DIP8贴片电阻 0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说如下:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5关于零件封装我们在前面说过,除了 DEVIC E.LIB 库中的元件外,其它库的元件都已经有了固定的元件封装,这是因为这个库中的元件都有多种形式:以晶体管为例说明一下: 晶体管是我们常用的元件之一,在DEVICE.LIB库中,简简单单的只有NPN 与PNP之分, 但实际上,如果它是 NPN 的 2N3055 那它有可能是铁壳子的TO—3,如果它是 NPN 的 2N3054,则有可能是铁壳的TO-66或TO-5,而学用的CS9013,有TO-92A,TO-92B,还有 TO-5,TO-46,TO-52等等,千变万化。
protel99se一般元件封装形式元件名称/元件所属SCH库/元件封装/元件所属PCB库/RES1/RES2(电阻)Miscellaneous Devices.ddbAXIAL0.3---AXIAL1.00603,0805,1206Advpcb.DdbCAP(电容)Miscellaneous Devices.ddbRAD0.1----RAD0.40603,0805,1206Advpcb.DdbELECTRO1/ELECTRO2(电解电容)Miscellaneous Devices.ddbRB.2/.4----RB.5/1.0Advpcb.DdbPOT1/POT2(电位器)Miscellaneous Devices.ddbVR1----VR5Advpcb.DdbDIODE(二极管)Miscellaneous Devices.ddbDIODE0.4/DIODE0.7Advpcb.DdbNPN /PNP(三极管)Miscellaneous Devices.ddbTO-3,TO-5,TO-18,TO-92A等Advpcb.Ddb电源稳压块(78和79系列)Protel DOSSchematic Libraries.ddbTO-126,TO-220Advpcb.DdbTO-220International Rectifiers.ddbBRIDGE1/BRIDGE2(整流桥)Miscellaneous Devices.ddbD-37,D-44,D-46等International Rectifiers.ddbCON(单排插针座) Miscellaneous Devices.ddbSIP系列Advpcb.DdbDB(双排插针座) Miscellaneous Devices.ddbDB系列Advpcb.Ddb双列直插元件(常见的集成电路芯片)DIP系列Advpcb.Ddbprotel99常用元件的电气图形符号和封装形式:1. 标准电阻:RES1、RES2;封装:AXIAL-0.3到AXIAL-1.0两端口可变电阻:RES3、RES4;封装:AXIAL-0.3到AXIAL-1.0三端口可变电阻:RESISTOR TAPPED,POT1,POT2;封装:VR1-VR52.电容:CAP(无极性电容)、ELECTRO1或ELECTRO2(极性电容)、可变电容CAPVAR 封装:无极性电容为RAD-0.1到RAD-0.4,有极性电容为RB.2/.4到RB.5/1.0.3.二极管:DIODE(普通二极管)、DIODE SCHOTTKY(肖特基二极管)、DUIDE TUNNEL (隧道二极管)DIODE VARCTOR(变容二极管)ZENER1~3(稳压二极管)封装:DIODE0.4和DIODE 0.7;(上面已经说了,注意做PCB时别忘了将封装DIODE的端口改为A、K)4.三极管:NPN,NPN1和PNP,PNP1;引脚封装:TO18、TO92A(普通三极管)TO220H (大功率三极管)TO3(大功率达林顿管)以上的封装为三角形结构。

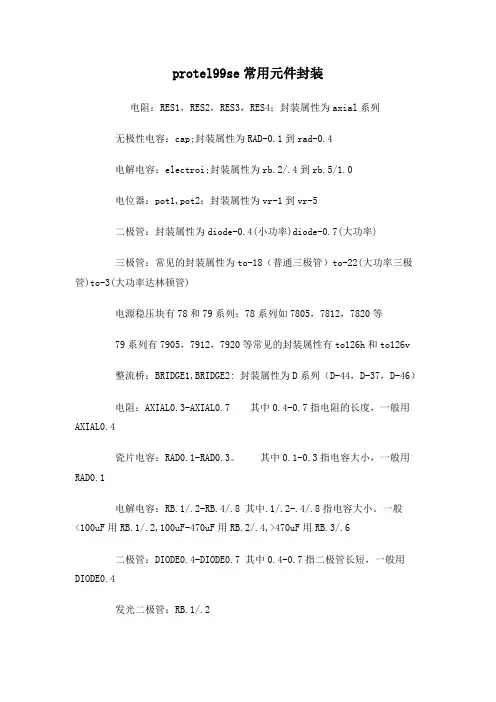

protel99se常用元件封装电阻:RES1,RES2,RES3,RES4;封装属性为axial系列无极性电容:cap;封装属性为RAD-0.1到rad-0.4电解电容:electroi;封装属性为rb.2/.4到rb.5/1.0电位器:pot1,pot2;封装属性为vr-1到vr-5二极管:封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管:常见的封装属性为to-18(普通三极管)to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列;78系列如7805,7812,7820等79系列有7905,7912,7920等常见的封装属性有to126h和to126v整流桥:BRIDGE1,BRIDGE2: 封装属性为D系列(D-44,D-37,D-46)电阻:AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度,一般用AXIAL0.4瓷片电容:RAD0.1-RAD0.3。
其中0.1-0.3指电容大小,一般用RAD0.1电解电容:RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管:DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短,一般用DIODE0.4发光二极管:RB.1/.2集成块:DIP8-DIP40, 其中8-40指有多少脚,8脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系,但封装尺寸与功率有关通常来说如下:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
Protel99se元件封装(超全).txt31岩石下的小草教我们坚强,峭壁上的野百合教我们执著,山顶上的松树教我们拼搏风雨,严寒中的腊梅教我们笑迎冰雪。
protel99se常用元件封装电阻:RES1,RES2,RES3,RES4;封装属性为axial系列无极性电容:cap; 封装属性为RAD-0.1到rad-0.4电解电容:electroi; 封装属性为rb.2/.4到rb.5/1.0电位器:pot1,pot2;封装属性为vr-1到vr-5二极管:封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管:常见的封装属性为to-18(普通三极管)to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列;78系列如7805,7812,7820等79系列有7905,7912,7920等常见的封装属性有to126h和to126v整流桥:BRIDGE1,BRIDGE2: 封装属性为D系列(D-44,D-37,D-46)电阻:AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度,一般用AXIAL0.4瓷片电容:RAD0.1-RAD0.3。
其中0.1-0.3指电容大小,一般用RAD0.1电解电容:RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管:DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短,一般用DIODE0.4发光二极管:RB.1/.2集成块:DIP8-DIP40, 其中8-40指有多少脚,8脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系,但封装尺寸与功率有关通常来说如下: 0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
小编在学习Protel99se的时候,对元器件封装这方面颇感头疼,有幸从网上得到了该文章,拿来分享:元器件封装查询电阻:RES1,RES2,RES3,RES4封装属性为AXIAL系列无极性电容:CAP;封装属性为RAD-0.1到RAD-0.4电解电容:ELECTROI;封装属性为RB.2/.4到RB.5/1.0电位器:P0T1, POT2封装属性为VR-1到VR-5二极管:封装属性为DIODE-0.4(小功率DIODE-0.7(大功率三极管:常见的封装属性为TO-18(普通三极管TO-22(大功率三极管TO-3(大功率达林顿管电源稳压块有78和79系列;78系列如7805,7812,7820等79系列有7905,7912,7920等常见的封装属性有TO126H和TO126V整流桥:BRIDGE1,BRIDGE2:封装属性为 D 系列(D-44,D-37,D-46电阻:AXIAL0.3-AXIAL0.7 其中0.3-0.7指电阻的长度,一般用AXIAL0.3瓷片电容:RAD0.1-RAD0.3。
其中0.1-0.3指电容大小一般用RAD0.1电解电容:RB.1/.2-RB.4/.8其中.1/.2-.4/.8指电容大小。
一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF 用RB.3/.6二极管:DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短,一般用DIODE0.4发光二极管:RB.1/.2集成块:DIP8-DIP40,其中8-40指有多少脚,8脚的就是DIP8贴片电阻0603 表示的是封装尺寸与具体阻值没有关系,但封装尺寸与功率有关通常来说如下:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
Protel 99 SE元件封装(Footprint)原理图中的元件指的是单元电路功能模块,是电路图符号。
PCB设计中的元件则是指电路功能模块的物理尺寸,是元件的封装。
(1)概念:元器件的封装是指实际元器件焊接到电路板时所指示的外观和焊点位置,仅是空间的概念。
(2)分类:元器件封装分为两大类:针脚式和表面粘着式(SMD)。
①针脚式元器件封装(AXIAL、RAD、DIODE、SIP、DIP等)。
②表面粘着式元器件封装(表贴电阻或电容0805、1210,集成电路SO-8、SO-14等)。
(3)元器件封装的编号元件类型+焊点距离(焊点数)+元件外型尺寸。
如:DIP-16表示双排插式的元件封装,两排各为8个引脚;AXIAL0.4表示轴状类元件封装(如电阻),引脚间距为400mil;RB.2/.4 表示极性电容性元件封装,引脚间距为200mil,零件直径为400mil。
(4)常用元件的封装电子电路中常用的电子元件有电阻、电容、二级管、三级管以及各种集成电路(逻辑门电路、运算放大器或比较器、定时器、存储器、微处理器、电源控制模块等)等。
各电子元件封装形式多种多样,下面分别做一简介。
①电阻:有针脚式和贴片式两种。
印制板电阻常用的针脚式管脚封装为AXIAL系列,“AXIAL” 为轴状包装方式,从AXIAL0.3 ~AXIAL1.0(Kmil)。
一般用AXIAL0.3。
不管它是100Ω 还是470KΩ都一样,对电路板而言,封装与欧姆数根本不相关,完全是按该电阻的功率数来决定的,我们选用的1/4W 和甚至1/2W的电阻,都可以用AXIAL0.3元件封装。
②电容:常用的管脚封装为RAD(扁平包装)和RB(筒状包装)系列。
无极性电容 CAP:封装属性为RAD0.1~RAD0.4 ,RAD后面的数值表示两个焊点间的距离,单位为Kmil。
电解电容(ELECTRO1):Protel 99se中,电解电容的封装为RB.2/.4,RB.3/.6,RB.4/.8,RB.5/1.0(Kmil),其中“.2”为焊盘间距,“.4”为电容圆筒的外径。
元器件封装一、定义:零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
是纯粹的空间概念因此不同的元件可共用同一零件封装,同种元件也可有不同的零件封装。
二、分类:THT插入式封装技术;SMT表面粘帖式封装技术。
三、SMT的标准元器件:电阻(R)、电感(L)、陶瓷电容(C)、排电阻(RA或RN)、钽电容(C)、二极管(D)、晶体管(Q)等四、IC类元器件封装1、双列直插式封装(DIP):陶瓷双列直插封装(CDIP),陶瓷-玻璃双列直插式封装(CERIP),塑料双列直插式封装(PDIP)使用最广范;引脚数不超过100个。
1、小尺寸封装(SOP):J型小尺寸封装(SOJ),薄小尺寸封装(TSOP)常用在内存芯片SDRAM的封装,缩小型小尺寸封装(SSOP),薄的缩小型小尺寸封装(TSSOP),甚小尺寸封装(VSOP),小尺寸晶体管封装(SOT),小尺寸集成电路封装(SIOC)。
2、塑料方形扁平封装(PQFP):常用在大规模或者超大规模的集成电路和高频电路。
CFP 陶瓷扁平封装、TQFP 扁平簿片方形封装、CQFP 陶瓷四边引线扁平3、塑料有引线芯片载体(PLCC):尺寸小,可靠性高。
LCC 无引线片式载体4、球栅阵列封装(BGA):高档CPU等高密度、高性能、多功能、多引脚、的元器件的最佳选择。
CBGA 陶瓷焊球阵列封装、PBGA 塑料焊球阵列封装5、芯片缩放式封装(CSP):芯片面积/封装面积=1:1.5。
WLCSP 晶圆片级芯片规模封装6、引脚网格阵列(PGA):用在CPU。
CPGA 陶瓷针栅阵列封装7、COB 板上芯片贴装8、FCOB 板上倒装片9、COC 瓷质基板上芯片贴装10、MCM 多芯片模型贴装11、CERDIP 陶瓷熔封双列五、部分有极性元器件的极性识别1、二极管(D)(1)Green LED:表面黑点为正极或正三角形所指方向为负极。
(2)Glass Tube Diode:红色标志的一端为正极。
protel99se常用元件封装电阻:RES1,RES2,RES3,RES4;封装属性为axial系列无极性电容:cap;封装属性为RAD-0.1到rad-0.4电解电容:electroi;封装属性为rb.2/.4到rb.5/1.0电位器:pot1,pot2;封装属性为vr-1到vr-5二极管:封装属性为diode-0.4(小功率diode-0.7(大功率三极管:常见的封装属性为to-18(普通三极管to-22(大功率三极管to-3(大功率达林顿管电源稳压块有78和79系列;78系列如7805,7812,7820等79系列有7905,7912,7920等常见的封装属性有to126h和to126v整流桥:BRIDGE1,BRIDGE2: 封装属性为D系列(D-44,D-37,D-46电阻:AXIAL0.3-AXIAL0.7其中0.4-0.7指电阻的长度,一般用AXIAL0.4瓷片电容:RAD0.1-RAD0.3。
其中0.1-0.3指电容大小,一般用RAD0.1 电解电容:RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般<100uF用RB.1/.2,100uF-470uF 用RB.2/.4,>470uF用RB.3/.6二极管:DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短,一般用DIODE0.4 发光二极管:RB.1/.2集成块:DIP8-DIP40, 其中8-40指有多少脚,8脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系,但封装尺寸与功率有关通常来说如下:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
protel99SE流程元器件封装四、Protel 99SE设计流程1、打开Protel 99SE并新建设计数据库文件。
File-New-改文件名-改保存路径-Ok2、进入设计数据库文件中的文件夹Documents。
3、在Docments文件夹中新建(SCH)原理图文件和(PCB)印制板文件。
File-New-Schematic Document-Ok-改文件名;File-New-PCB Document-Ok-改文件名4、打开(SCH)原理图文件。
5、添加(SCHLIB)原理图零件库。
Design-Add/Remove Library-浏览所需零件库-Add-Ok6、从零件库中调出元件。
Place-part7、对原理图中元件进行布局。
8、对原理图中元件进行连线。
右键---Place-Wire9、对原理图中元件编标号、填型号、值、封装名称。
右键-Properties…Designation-Part-Footprint10、保存文件Save11、建立网络表Design-CreateNetlist-OK12、保存网络表Save13、打开(PCB)印制板图文件。
14、添加元件封装库。
Design-Add/Remove Library-浏览所需封装库-Add-Ok15、调用网络表。
Design-Load Nets…浏览所要调用的网络表文件-OK16、检查错误。
若有错,返回第7~9 步操作,若无错,继续。
Execute17、在Keep Out Layer 画印制板边框。
Interactive Routing…18、对元件进行布局。
19、设置设计规则。
Design-rules元件间距ClearencenConstaint线宽 Width Constaint板层 Routing Layers20、对元件进行连线。
右键-----Interactive Routing…21、摆放丝印字。
22、存盘,打印等。
五、元件库与封装库系统默认元件库路径:C:\Programfiles\Design Explorer 99 SE\Library\Sch\*.Ddb1)常用元件库:(1)路径:C:\Programfiles\Design Explorer 99 SE\Library\Sch\Protel DOS Schematic Libraries.ddb Protel DOS ShematicTTL.lib数字集成电路库74××系列,54××系列等。
protel 部分封装大全Protel常用元件封装1mil=0.0254mm 1mm=39.37mil名称英文名元件库封装封装库电阻RES AXIAL0.1-1.0无极电容CAP RAD 0.1-0.4电解电容ELECTRO RB 0.2/0.4-0.5/1.0二极管 DIODE DIODE0.1-0.7全桥BRIDGE D-44 D-37 D-46电位器 POT VR-1 VR-5三极管 NPN PNP TO-18 TO-22TO-3 (达林顿)集成块PID PID-8 -40晶体振荡器XTAL1原理图常用库文件:批Miscellaneous Devices.ddbDallas Microprocessor.ddbIntel Databooks.ddbProtel DOS Schematic Libraries.ddbPCB元件常用库:Advpcb.ddbGeneral IC.ddbMiscellaneous.ddb分立元件库部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块) BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放or 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关其他元件库Protel Dos Schematic 4000 Cmos .Lib40.系列CMOS管集成块元件库4013 D 触发器4027 JK 触发器Protel Dos Schematic Analog Digital.Lib 模拟数字式集成块元件库AD系列DAC系列HD系列MC系列Protel Dos Schematic Comparator.Lib 比较放大器元件库Protel Dos Shcematic Intel.Lib INTEL公司生产的80系列CPU集成块元件库Protel Dos Schematic Linear.lib 线性元件库例555Protel Dos Schemattic Memory Devices.Lib 内存存储器元件库Protel Dos Schematic SYnertek.Lib SY系列集成块元件库Protes Dos Schematic Motorlla.Lib 摩托罗拉公司生产型号功能封装AND与门ANTNNA天线BATTERY电池BELL电铃BNC高频线接插器BUFFER缓冲器BUZZER蜂鸣器COAXPAIR带屏蔽的电缆进线器FUSE1熔断器FUSE2熔断丝GND 地LAMP 电灯METE 表头MICROPHONE 麦克风(话筒)NAND 与非门NEON 氖灯NOR 或非门NOT 非门OPAMP 运算放大器or 或门PHONEJACKl 耳机插座PHONEJACK2 耳机插座PHONEPLUGl 耳机插头PHONEPLUG2 耳机插头PHONEPLUG3 耳机插头PLUG 电气插头PLUGSOCKET 电气插头RCA 高频线接插器RELAY-SPST 单刀单掷开关继电器RELAY-SPDT 单刀双掷开关继电器RELAY-DPST 双刀单双掷开关继电器RELAY-DPDT 双刀双掷开关继电器SOCKET 电气插座SPEAKER 扬声器SW-SPS 单刀单掷开关SW-SPDT 单刀双掷开关SW-DPST 双刀单掷开关SW-DPDT 双刀双掷开关SW-PB 按键开关SW-6WAY 六路旋钮转换开关SW—12WAY 十二路旋钮转换开关SW-DIP4 双列直插封装四路开关DIP8SW-DIP8 双列直插封装八路开关DIPl6VOLTREG 电压变换器TO-220XNOR 异或非门XOR 异或门GND 地VCC 电压螈VDD 电压塬VSS 电压源+5 +5电压源-5 -5电压源+12 +12电压源-12 -12电压源+15 +15电压源-15 -15电压源+18 +18电压源-18 -18电压源+24 +24电压源-24 -24电压源+30 +30电压源-30 -30电压源BRIDGEl 二极管整流电桥BRIDGE2 内封装二极管整电桥BRIDGEDIODE 极管JFET-N N沟道结型场效应管JFET-PLED 发光二极管MOSFET-N1 N沟道金属氧化物半导体场效应管MOSFET-N2 双栅型N沟道金属氧化物半导体场效应管MOSFET-N3 增强型N沟道金属氧化物半导体效应管MOSFET-N4 耗尽型N沟道金属氧化物半导体场效应管MOSFET-PI P沟道金属氧化物半导体场效应管MOSFET-P2 双栅型P沟道金属氧化物半导体场效应管MOSFET-P3 增强型P沟道金属氧化物半导体场效应管MOSFET-P4 耗尽型P沟道金属氧化物半导体场效应管NPN NPN型晶体三极管N-PHOTO NPN型光敏三极管OPT01SO1 光电隔离开关(发光二极管+光敏二极管型) OPTOIS02 光电隔离开关(发光二极管+光敏三极管型) OPTOTRIAC 光电隔离开关(发光二极管+三端可控制硅型) PHOTO 光敏二极管PNP PNP型晶体三极管PNP-PHOTO PNP型光敏三极管SCR 可控硅整流器TRIAC 三端双向可控硅开关TUNNEL 隧道二极管UNLJUNC-N N型单结晶体管UNLJUNC-P P型单结晶体管ZENERI 齐纳二极管ZENER2 齐纳二极管ZENER3 齐纳二极管CAP 无级性电容器CAPVAR 无极性电容器CRYSTAL 石英晶体ELECTR01 有极性电容器ELECTRO2 有极性大电容器INDUCTORI 电感器(线圈)INDUCTOR2 带磁芯电感器(线圈)INDUCTOR3 可调电感器(线圈)INDUCIOR4 带磁芯可调电感器(线圈)POT1 可调电位器(用波浪线表示)POT2 可调电位器(用长矩形表示)RESl 电阻器(用波浪线表示)RES2 电阻器(用长矩形表示)RES3 可调电阻器(用波浪线表示)RES4 可调电阻器(用长矩形表示)RESPACKI 八单元内封装集成电阻器之一(用波浪线表示) DIPl6 RESPACK2 八单元内封装集成电阻器之一(用长矩形表示) DIPl6 RESPACK3 完整的八单元内封装集成电阻器之一(用波浪线表示)DIPl6 RESPACK4 完整的八单元内封装集成电阻器之一(用长矩形表示) DIPl6 TRANSI 带铁芯变压器TRANS2 带铁芯可调变压器TRANS3 不带铁芯可调变压器TRANS4 带铁芯三插头大变压器TRANS5 带铁芯三插头大变压器4PIN 4脚插座FLY48PIN 8脚插座IDC816PIN 16脚插座IDCl620PIN 20脚插座IDC2026PIN 26脚插座IDC2634PIN 34脚插座IDC3440PIN 40脚插座IDC4050PIN 50脚插座IDC50DB9 9芯插座DB9DBl5 15芯插座DBl5DB25 25芯插座DB25DB37 37芯插座DB37protel dxp中常用原理图库:1. Miscellaneous Devices.IntLib包括电阻、电容、三极管、二极管、发光二极管、三端稳压管、变压器、开关类、可控硅、场效应管、蜂鸣器、电感、天线、保险丝、一位数码管、麦克风等基本元件。
protel 99se常用元件的封装1.电阻原理图中常用的名称为RES1-RES4;引脚封装形式:AXIAL系列从AXIAL-0.3到AXIAL-1.0,后缀数字代表两焊盘的间距,单位为Kmil.2.电容原理图中常用的名称为CAP(无极性电容)、ELECTRO(有极性电容)引脚封装形式:无极性电容为RAD-0.1到RAD-0.4,有极性电容为RB.2/.4到RB.5/1.03.电位器原理图中常用的名称为POT1和POT2;引脚封装形式:VR-1到VR-54.二极管原理图中常用的名称为DIODE(普通二极管)、DIODE SCHOTTKY(肖特基二极管)DUIDE TUNNEL(隧道二极管)DIODE VARCTOR(变容二极管)ZENER1~3(稳压二极管)引脚封装形式:DIODE0.4和DIODE 0.7; 注意做PCB时别忘了将封装DIODE的端口改为A、K5.三极管原理图中常用的名称为NPN,NPN1和PNP,PNP1;引脚封装形式TO18、TO92A(普通三极管)TO220H(大功率三极管)TO3(大功率达林顿管)7.场效应管原理图中常用的名称为JFET N(N沟道结型场效应管),JFET P(P 沟道结型场效应管)MOSFET N(N沟道增强型管)MOSFET P(P沟道增强型管)引脚封装形式与三极管同。
8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2,引脚封装形式为D系列,如D-44,D-37,D-46等。
9.单排多针插座原理图中常用的名称为CON系列,从CON1到CON60,引脚封装形式为SIP系列,从SIP-2到SIP-20。
10.双列直插元件原理图中常用的名称为根据功能的不同而不同,引脚封装形式DIP系列11.串并口类原理图中常用的名称为DB系列,引脚封装形式为DB和MD电阻 AXIAL无极性电容 RAD电解电容 RB-电位器 VR二极管 DIODE三极管 TO V;w电源稳压块78和79系列 TO-126H和TO-126V场效应管和三极管一样整流桥 D-44 D-37 D-46单排多针插座 CON SIP双列直插元件 DIP晶振 XTAL1电阻:RES1,RES2,RES3,RES4;封装属性为axial系列无极性电容:cap;封装属性为RAD-0.1到rad-0.4电解电容:electroi;封装属性为rb.2/.4到rb.5/1.0电位器:pot1,pot2;封装属性为vr-1到vr-5二极管:封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管:常见的封装属性为to-18(普通三极管)to-22(大功率三极管)to-3(大功率达林顿管)B7N!?B T*i0 电源稳压块有78和79系列;78系列如7805,7812,7820等79系列有7905,7912,7920等常见的封装属性有to126h和to126v整流桥:BRIDGE1,BRIDGE2: 封装属性为D系列(D-44,D-37,D-46)电阻:AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度,一般用AXIAL0.4瓷片电容:RAD0.1-RAD0.3。
元件封装
零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
是纯粹的空间概念.因此不同的元件可共用同一零件封装,同种元件也可有不同的零件封装。
像电阻,有传统的针插式,这种元件体积较大,电路板必须钻孔才能安置元件,完成钻孔后,插入元件,再过锡炉或喷锡(也可手焊),成本较高,较新的设计都是采用体积小的表面贴片式元件(SMD)这种元件不必钻孔,用钢膜将半熔状锡膏倒入电路板,再把SMD 元件放上,即可焊接在电路板上了。
电阻及无极性双端元件AXIAL
无极性电容RAD
电解电容RB-
电位器VR
二极管DIODE
晶体管(三极管,场效应管)、FET、UJT TO
电源稳压块78和79系列TO-126H和TO-126V
整流桥D-37,D-44,D-46
单排多针插座SIP
双列直插元件DIP
晶振XTAL1
电阻:RES1,RES2,RES3,RES4;封装属性为AXIAL系列
AXIAL0.3-AXIAL1.0,其中0.3-1.0指电阻的长度,一般用AXIAL0.4 贴片电阻的封装属性为: AXIAL0.3 AXIAL0.4 AXIAL0.5 AXIAL0.6 AXIAL0.7 0402 0603 0805
1005
0603表示的是封装尺寸 与具体阻值没有关系
但封装尺寸与功率有关 通常来说
0201 1/20W
0402 1/16W
0603 1/10W
0805 1/8W
1206 1/4W
电容电阻外形尺寸与封装的对应关系是:
0402=1.0x0.5
0603=1.6x0.8
0805=2.0x1.2
1206=3.2x1.6
1210=3.2x2.5
2225=5.6x6.5
无极性电容:CAP; 封装属性为RAD-0.1到RAD-0.4
RAD0.1-RAD0.4,其中0.1-0.3指电容大小,一般用RAD0.1 RAD0.1 RAD0.2 RAD0.3
RAD0.4
电解电容:ELECTROI; 封装属性为RB.2/.4到RB.5/1.0
RB.2/.4-RB.5/1.0,其中.1/.2-.4/.8指电容大小。
一般<100uF 用 RB.1/.2,100uF-470uF 用RB.2/.4,>470uF 用RB.3/.6
电位器:POT1, POT2; 封装属性为VR-1到VR-5
二极管:DIODE ;封装属性为DIODE-0.4(小功率)DIODE-0.7(大功率) RB0.2/0.4 RB0.3/0.6 RB0.4/0.8 VR1 VR2
VR3
DIODE0.4和 DIODE0.7,其中0.4-0.7指二极管长短,一般用DIODE0.4 发光二极管:RB.1/.2
三极管:NPN ,PNP ;
常见的封装属性为
TO-18(普通三极管),TO-22(大功率三极管),TO-3(大功率达林顿管) DIODE0.4 DIODE0.7 TO-3 TO-18 TO-46
TO-92A
电源稳压块有78和79系列:78系列如7805,7812,7820等;79系列有7905,7912,7920等。
常见的封装属性有TO126H和TO126V
TO-126
TO-126V
TO-126H
整流桥:BRIDGE1, BRIDGE21; 封装属性为D系列(D-44,D-37,D-46)
集成IC 芯片:DIP8-DIP40, 其中8-40指有多少脚,8脚的就是DIP8
值得我们注意的是晶体管与可变电阻,它们的包装才是最令人头痛的,同样的包装,其管脚可不一定一样。
例如,对于TO-92B 之类的包D-44 D-37 D-46 DIP-4 DIP-6
DIP-8
装,通常是1脚为E(发射极),而2脚有可能是B极(基极),也可能是C(集极);同样的,3脚有可能是C,也有可能是B,具体是那个,只有拿到了元件才能确定。
因此,电路软件不敢硬性定义焊盘名称(管脚名称),同样的,场效应管,MOS管也可以用跟晶体管一样的封装,它可以通用于三个引脚的元件。
关于零件封装,库中的元件有多种形式,以晶体管为例说明一下:晶体管是我们常用的的元件之一,在DEVICE.LIB库中,简简单单的只有NPN与PNP之分,但实际上,如果它是NPN的2N3055那它有可能是铁壳子的TO-3,如果它是NPN的2N3054,则有可能是铁壳的TO-66或TO-5,而学用的CS9013,有TO-92A,TO-92B,还有TO-5,TO-46,TO-5 2等等,千变万化。
还有一个就是电阻,在DEVICE库中,它也是简单地把它们称为RES1和RES2,不管它是100欧姆还是470k欧姆都一样,对电路板而言,它与欧姆数根本不相关,完全是按该电阻的功率数来决定选用1/4W 或者1/2W的电阻,都可以用AXIAL0.3元件封装,而功率数大一点的话,可用AXIAL0.4,AXIAL0.5等等。
常用的元件封装,把它背下来,这些元件封装,大家可以把它拆分成两部分来记,如电阻AXIAL0.3可拆成AXIAL和0.3,AXIAL翻译成中文就是轴状的,0.3则是该电阻在印刷电路板上的焊盘间的距离也就是300mil(因为在电机领域里,是以英制单位为主的。
同样的,无极性的电容,RAD0.1-RAD0.4也是一样;有极性的电容如电解电容,其封装为RB.2/.4,RB.3/.6等,其中“.2”为焊盘间距“.4”为电容圆筒
的外径。
对于晶体管,那就直接看它的外形及功率,大功率的晶体管,就用TO-3,中功率的晶体管,如果是扁平的,就用TO-220,如果是金属壳的,就用TO-66,小功率的晶体管,就用TO-5 ,TO-46,TO-92A 等都可以。
对于常用的集成IC电路,有DIPxx,就是双列直插的元件封装,DIP8就是双排,每排有4个引脚,两排间距离是300mil,焊盘间的距离是100mil。
SIPxx就是单排的封装,等等。
PROTEL中元件的封装库很全面,一般不需要自已增加封装库。
PROTEL中元件的封装的确很多,但和我们使用的众多元件封装比,还是少了一点,有时一个电解电容都会找不到现成的封装。
因此用PROTEL设计印制板,增加封装库就是常事了,好在PROTEL中增加封装库非常方便。
这里要注意:封装不能只看外形相似,一定要让焊盘的名字和原理图中该元件的管脚名相同,否则就会在调入网络表时丢失管脚。
当然,我们也可以根据自己的需要来自己制作元器件的封装,这样可以更加方便自己的设计电路板的制作!
衡量一个芯片封装技术先进与否的重要指标是芯片面积与封装面积之比,这个比值越接近1越好。
封装时主要考虑的因素:
1、芯片面积与封装面积之比为提高封装效率,尽量接近1:1;
2、引脚要尽量短以减少延迟,引脚间的距离尽量远,以保证互不干扰,提高性能;
3、基于散热的要求,封装越薄越好。
