角度位移传感器原理及其应用实例

位移传感器原理及应用
位移传感器是一种用于测量物体位置或位移的设备，常用于工业自动化、机械控制、仪器仪表等领域。

它们基于不同的原理来实现位移测量，并将物体的位移转换为电信号输出。

以下是几种常见的位移传感器原理及其应用：
电阻式传感器：电阻式传感器利用物体位移引起的电阻变化来测量位移。

最常见的电阻式传感器是电位计。

它们通常用于测量较小的位移，如角度、线性位移等。

光电式传感器：光电式传感器利用光的特性来测量位移。

例如，光电编码器通过光栅来测量物体的旋转位移，光电传感器利用光敏元件来检测物体的位置变化。

这些传感器通常用于位置控制、机器人导航、印刷和纺织行业等。

电感式传感器：电感式传感器利用磁场的变化来测量位移。

它们通常包含一个线圈和一个磁性物体，当物体位移时，磁场的变化会导致线圈中的感应电压发生变化。

电感式传感器广泛应用于汽车行业、工业自动化和航空航天等领域。

压电式传感器：压电式传感器利用压电材料的特性来测量位移。

当施加力或压力时，压电材料会产生电荷，这可以被测量。

压电传感器常用于精密仪器、医疗设备、机械控制等领域。

容量式传感器：容量式传感器利用电容的变化来测量位移。

当物体靠近或远离电容传感器时，电容的值会发生变化，从而测量位移。

容量式传感器常用于触摸屏、液位测量、位置检测等应用。

这些只是位移传感器的一些常见原理和应用示例，实际上还有其他类型的位移传感器。

选择合适的位移传感器取决于具体的应用要求，如测量范围、精度、环境条件等。

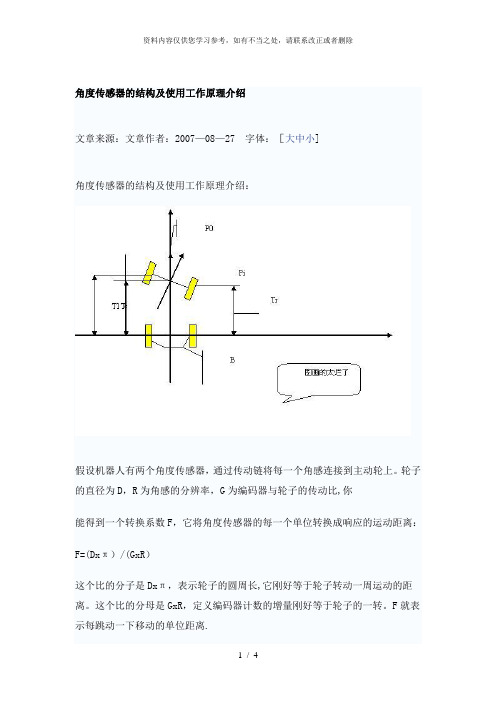

角度传感器的结构及使用工作原理介绍文章来源：文章作者：2007—08—27 字体：［大中小]角度传感器的结构及使用工作原理介绍：假设机器人有两个角度传感器，通过传动链将每一个角感连接到主动轮上。

轮子的直径为D，R为角感的分辨率，G为编码器与轮子的传动比,你能得到一个转换系数F，它将角度传感器的每一个单位转换成响应的运动距离：F=(Dxπ）/(GxR）这个比的分子是Dxπ，表示轮子的圆周长,它刚好等于轮子转动一周运动的距离。

这个比的分母是GxR，定义编码器计数的增量刚好等于轮子的一转。

F就表示每跳动一下移动的单位距离.机器人使用最大的轮子，它的直径是81。

6mm。

角度传感器每一转有16的分辨率，她与轮子的传动比是1;5（轮子转动一圈,角度传感器转动5圈）。

结果是:F=81.6mmx3.1416/（5x16ticks） 3.2mm/tick就是说每次传感器计数一次，轮子就会运动3.2mm。

在任何给定的时间间隔，左轮运动的距离TL等于角度传感器计数的增量IL乘以系数FTL=ILxF同样,对右轮：TR=IRxF机器人的中心点，就是在连接两轮的的中线上的一点，它移动的距离是TCTC=（TR+TL)/2为了计算方向ΔO的变化你需知道机器人的另一个参数，轮子间的距离B，或更精确一点，轮子与地接触的那两点间的距离。

ΔO=（TR–TL)/B这个公式返回的值ΔO是弧度，使用下面的关系式将弧度转变为角度。

ΔODegrees=ΔORadiansx180/π你现在可以计算机器人的相对方位,在I时刻的新方位ΔO是建立在I—1时刻的方位变化ΔOO是机器人所指的方位，为ΔO选择同样的单位的结果是:Oi=Oi—1+ΔO同样的，新的中心点卡迪尔坐标是根据前一中心点移动距离的增量:xi=xi-1+TCxcosOiyi=yi-1+TCxsinOi这两个三角函数把移动距离的矢量表示转换成卡迪尔坐标。

不幸的是,在进行定位时你无法除去三角式中角度O,还好，有些特殊的情况，你可以避免三角函数，比如，当机器人在某个位置精确的转动90度，并按照你所期望的笔直往前走.在这种情况下,x或y有一个是常量，其它运动距离的增量TC 也同样.使用双差速齿你只需要一个角度传感器，安装在左或右轮上.这个机械结构保证了当一个马达打开时机器人直线驱动，当另一个马达打开时机器人就转弯，在第一种情况下，角度传感器，角度传感器将会测量小车运动的直线距离T而在第二中情况下，你必须要根据角度传感器C，的增量让它以90度的倍数旋转。

位移传感器的工作原理标题：位移传感器的工作原理引言概述：位移传感器是一种用于测量物体位置变化的装置，广泛应用于工业自动化、机械创造、航空航天等领域。

本文将详细介绍位移传感器的工作原理，包括其基本原理、工作方式、应用场景和优势。

一、基本原理1.1 电容位移传感器电容位移传感器利用电容量的变化来测量物体的位移。

它由两个电极构成，当物体挨近电极时，电容量增加；当物体远离电极时，电容量减小。

传感器通过测量电容量的变化来确定物体的位移。

1.2 感应位移传感器感应位移传感器利用感应原理测量物体的位移。

它包含一个线圈和一个金属杆，当物体挨近线圈时，金属杆的电磁感应会导致线圈中的电流发生变化。

传感器通过测量电流变化来确定物体的位移。

1.3 光电位移传感器光电位移传感器利用光电效应测量物体的位移。

它由一个光源和一个光敏元件构成，当物体挨近光敏元件时，光敏元件接收到的光强度会发生变化。

传感器通过测量光强度的变化来确定物体的位移。

二、工作方式2.1 绝对位移传感器绝对位移传感器可以直接测量物体的绝对位置。

它们通常使用编码器或者光栅来实现，能够提供高精度和高分辨率的位移测量。

2.2 相对位移传感器相对位移传感器只能测量物体的相对位置变化。

它们通常使用差动变压器或者磁敏元件来实现，适合于需要监测物体相对运动的场景。

2.3 数字位移传感器数字位移传感器可以将位移信号转换为数字信号输出。

它们通常采用AD转换器将摹拟信号转换为数字信号，具有高精度和抗干扰能力。

三、应用场景3.1 机械创造位移传感器广泛应用于机械创造领域，用于测量机械零件的位移、位置和变形。

它们可以提供实时监测和反馈，保证机械系统的精度和稳定性。

3.2 自动化控制位移传感器在自动化控制系统中起着重要作用，用于测量和控制机器人、自动化设备和生产线的位移和位置。

它们可以实现精确的运动控制和定位。

3.3 航空航天位移传感器在航空航天领域被广泛应用，用于测量航空器和航天器的位移和变形。

角位移传感器的原理及应用角位移传感器是一种用于测量物体角位移的传感器，其原理主要基于角度变化引起的信号变化。

本文将介绍角位移传感器的工作原理以及其在各个领域的应用。

一、原理角位移传感器通过测量物体的角位移来获取相关数据。

其原理一般基于以下两种方法：1. 电感式原理：该种传感器利用线圈中的感应电流来感测物体的角位移。

当物体发生角位移时，传感器内线圈的磁通产生变化，从而引起感应电流的改变。

通过测量感应电流的变化，可以间接获取物体的角位移信息。

2. 光电式原理：该种传感器利用光电器件来感测物体的角位移。

一般采用光电编码器的形式，通过编码盘上的光栅刻线和光电传感器的相互作用，将角位移转化为光信号的变化。

再通过对光信号的解码与计数，即可获得物体的角位移数据。

二、应用角位移传感器在工业领域有着广泛的应用。

下面介绍几个常见的应用场景：1. 机械制造：角位移传感器常用于机械制造中的位置测量和控制。

比如在机床中，通过安装角位移传感器可以准确测量和控制机械部件的角度变化，从而实现精确加工。

2. 机器人技术：在机器人技术中，角位移传感器可以实时监测机器人关节的角度变化，从而控制机器人的运动轨迹和姿态。

3. 航天航空：在航天航空领域，角位移传感器被广泛应用于飞行控制和导航系统，用于检测飞行器各部件的角度变化，确保飞行安全。

4. 建筑工程：角位移传感器可以用于测量和监测建筑物的结构位移。

通过安装在建筑物的各个部位，可以及时发现和解决结构变形等问题，保证建筑物的安全性。

5. 汽车行业：角位移传感器在汽车行业中常用于车辆悬挂系统和转向系统的控制。

通过实时监测车轮的角位移，可以保证车辆在行驶过程中的稳定性和操控性。

总结：角位移传感器通过测量物体的角位移来获取相关数据，其原理主要分为电感式和光电式两种。

在工业领域，角位移传感器有着广泛的应用，包括机械制造、机器人技术、航天航空、建筑工程和汽车行业等。

通过精确测量和控制物体的角度变化，角位移传感器在提高生产效率、保证安全性和改善产品质量方面发挥了重要作用。

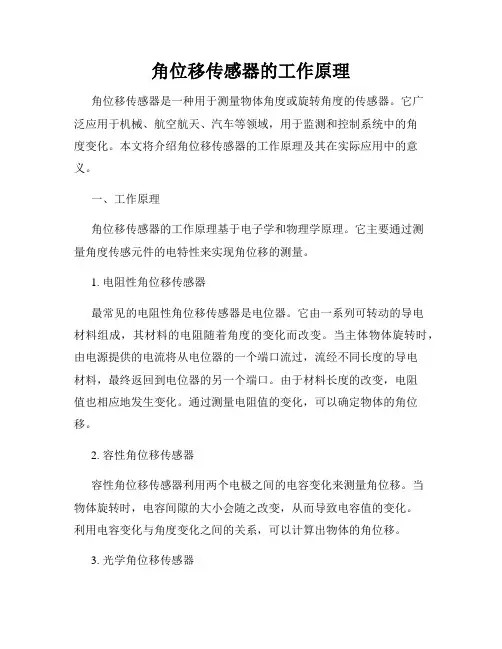

角位移传感器的工作原理角位移传感器是一种用于测量物体角度或旋转角度的传感器。

它广泛应用于机械、航空航天、汽车等领域，用于监测和控制系统中的角度变化。

本文将介绍角位移传感器的工作原理及其在实际应用中的意义。

一、工作原理角位移传感器的工作原理基于电子学和物理学原理。

它主要通过测量角度传感元件的电特性来实现角位移的测量。

1. 电阻性角位移传感器最常见的电阻性角位移传感器是电位器。

它由一系列可转动的导电材料组成，其材料的电阻随着角度的变化而改变。

当主体物体旋转时，由电源提供的电流将从电位器的一个端口流过，流经不同长度的导电材料，最终返回到电位器的另一个端口。

由于材料长度的改变，电阻值也相应地发生变化。

通过测量电阻值的变化，可以确定物体的角位移。

2. 容性角位移传感器容性角位移传感器利用两个电极之间的电容变化来测量角位移。

当物体旋转时，电容间隙的大小会随之改变，从而导致电容值的变化。

利用电容变化与角度变化之间的关系，可以计算出物体的角位移。

3. 光学角位移传感器光学角位移传感器利用光学原理来测量角位移。

它使用光线在传感器内反射或折射的方式来测量物体的角度。

当物体旋转时，光线经过反射或折射后的路径也会发生变化，通过测量光线传播的路径改变，可以获得物体的角位移。

4. 运动学角位移传感器运动学角位移传感器使用惯性测量单元（IMU）来测量角位移。

IMU包括加速度计和陀螺仪，可以通过测量物体的加速度和角速度来计算角位移。

以上是一些常见的角位移传感器的工作原理，不同的传感器适用于不同的应用场景。

在实际应用中，选择合适的角位移传感器需要考虑多个因素，如测量精度、响应时间、耐久性等。

二、应用意义角位移传感器在工业自动化和控制系统中扮演着重要的角色。

它们被广泛应用于以下领域：1. 机械制造角位移传感器在机械制造中起到关键作用。

它们可以测量机械元件的角位移，从而实现精确控制和监测。

例如，在机床中使用角位移传感器可以确保加工过程的精度和稳定性。

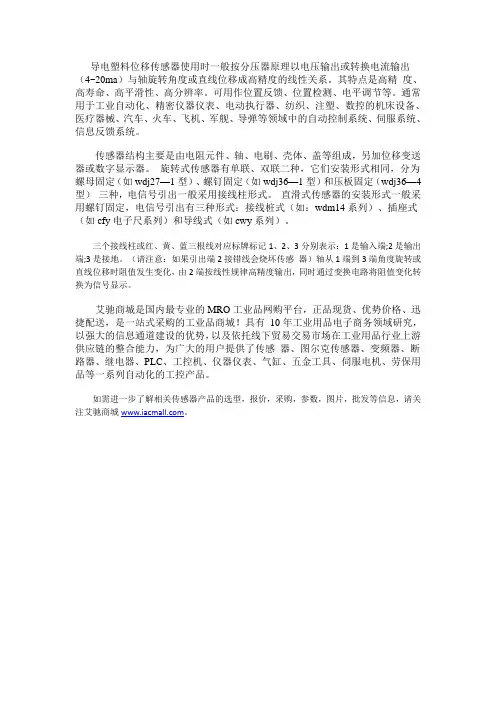

导电塑料位移传感器使用时一般按分压器原理以电压输出或转换电流输出（4~20ma）与轴旋转角度或直线位移成高精度的线性关系。

其特点是高精度、高寿命、高平滑性、高分辨率。

可用作位置反馈、位置检测、电平调节等。

通常用于工业自动化、精密仪器仪表、电动执行器、纺织、注塑、数控的机床设备、医疗器械、汽车、火车、飞机、军舰、导弹等领域中的自动控制系统、伺服系统、信息反馈系统。

传感器结构主要是由电阻元件、轴、电刷、壳体、盖等组成，另加位移变送器或数字显示器。

旋转式传感器有单联、双联二种，它们安装形式相同，分为螺母固定（如wdj27—1型）、螺钉固定（如wdj36—1型）和压板固定（wdj36—4型）三种，电信号引出一般采用接线柱形式。

直滑式传感器的安装形式一般采用螺钉固定，电信号引出有三种形式：接线桩式（如：wdm14系列）、插座式（如cfy电子尺系列）和导线式（如cwy系列）。

三个接线柱或红、黄、蓝三根线对应标牌标记1、2、3分别表示：1是输入端;2是输出端;3是接地。

（请注意：如果引出端2接错线会烧坏传感器）轴从1端到3端角度旋转或直线位移时阻值发生变化，由2端按线性规律高精度输出，同时通过变换电路将阻值变化转换为信号显示。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解相关传感器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。

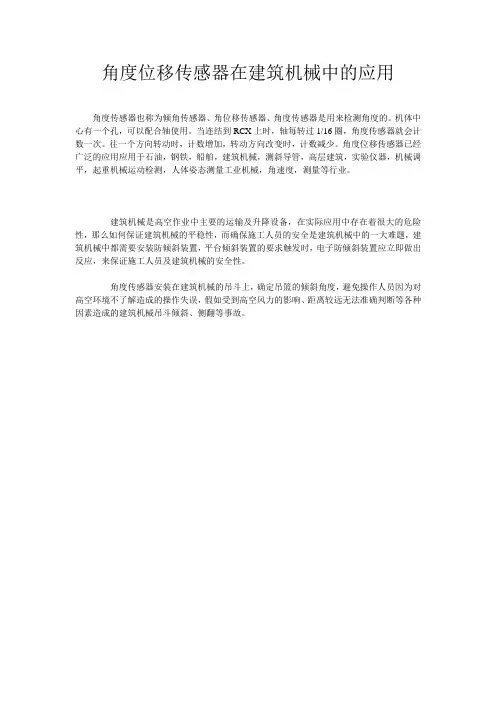

角度位移传感器在建筑机械中的应用
角度传感器也称为倾角传感器、角位移传感器、角度传感器是用来检测角度的。

机体中心有一个孔，可以配合轴使用。

当连结到RCX上时，轴每转过1/16圈，角度传感器就会计数一次。

往一个方向转动时，计数增加，转动方向改变时，计数减少。

角度位移传感器已经广泛的应用应用于石油，钢铁，船舶，建筑机械，测斜导管，高层建筑，实验仪器，机械调平，起重机械运动检测，人体姿态测量工业机械，角速度，测量等行业。

建筑机械是高空作业中主要的运输及升降设备，在实际应用中存在着很大的危险性，那么如何保证建筑机械的平稳性，而确保施工人员的安全是建筑机械中的一大难题，建筑机械中都需要安装防倾斜装置，平台倾斜装置的要求触发时，电子防倾斜装置应立即做出反应，来保证施工人员及建筑机械的安全性。

角度传感器安装在建筑机械的吊斗上，确定吊篮的倾斜角度，避免操作人员因为对高空环境不了解造成的操作失误，假如受到高空风力的影响、距离较远无法准确判断等各种因素造成的建筑机械吊斗倾斜、侧翻等事故。

什么是角度位移传感器？有什么优点和应用？
 角度位移传感器就是通过利用测量其他物理量来间接测量角度的一种仪器，角度传感器采用高性能智能集成磁敏感元件，将机械转动或角位移转化为电
信号输出，非接触测量。

下面由贤集网小编给大家介绍一下角度位移传感器
的未来发展方向。

 产品具有无触点、无噪声、高灵敏度、高重复性、接近无限转动寿命、高频响应特性好。

环境适用性强，可用于水、油、汽、粉尘、高低温、振动冲
击等恶劣工业使用环境。

360度绝对位置测量，是替代光学编码器、旋转变
压器、导电塑料电位器的理想产品。

它可以通过测量电阻、电容、电压等等
一系列容易测量的物理量来测量一些实际中不容易直接测得的角度，比如说
数值特别小、特别大的角度或者精确度要求特别高的角度。

这样就解决了实
际中很多测量角度的困难。

 利用角度变化来定位物体位置的电子元件即为角度位移传感器。

目前角度位移传感器广泛用于汽车，工程机械，宇宙装置、导弹、飞机雷达天线的伺
服系统以及注塑机，木工机械，印刷机，电子尺，机器人，工程监测，电脑
控制运动器械等需要精确测量位移的领域中。

它的精确性可靠性直接关系到
国防建设和工程建设。

 角度位移传感器检测的目标按照目标性质分为实时变化的和静态的目标两。

位移传感器的应用实例
位移传感器（Displacement Sensor）是一种可以测量物体位移的器件，通常包括了温度传感器、压力传感器、光学传感器等多种技术，可以对被测物体进行高精度、高速度的测量，并能够将这些数据输入给计算机进行处理，被广泛应用于各种工业领域和科学研究中。

下面将介绍位移传感器的应用实例。

一、机器人和自动控制领域
在机器人和自动控制领域，位移传感器被用来测量机器人的运动、姿态和位置，以帮助机器人采取正确的动作和反应。

比如，在装配制造业中，位移传感器被用来测量旋转角度和转动力矩，以便掌握装配过程中的运动轨迹和力矩，保证装配质量。

二、建筑工业领域
在建筑工业领域，位移传感器常常被应用于对结构变化的检测，以帮助工程师们了解建筑物的变形情况和安全状况。

通过安装在桥墩或建筑结构上的位移传感器，可以测量结构的扭曲程度、变形程度和受力情况，从而可以对结构的安全性进行评估和判断。

三、医疗仪器和设备
在医疗设备和仪器中，位移传感器被用来测量和监测人体器官和肌肉的运动情况，以及各种导管、针头等的位置和深度。

例如，手术过程中，通过手术器械上的位移传感器可以实时监测手术器械的位置和深度，从而帮助医生更加准确地进行手术操作。

四、自动化设备
在自动化设备领域，位移传感器被广泛应用于自动化控制系统中，以帮助实现设备自动控制。

比如，在纺织行业中，位移传感器可以被用来控制织机以保证织布的高质量和稳定性。

总之，位移传感器是现代工业发展中非常重要和必不可少的工具和器件，它被广泛应用于各种领域和行业中，并且随着科技的不断进步和发展，它的应用前景也将越来越广阔。

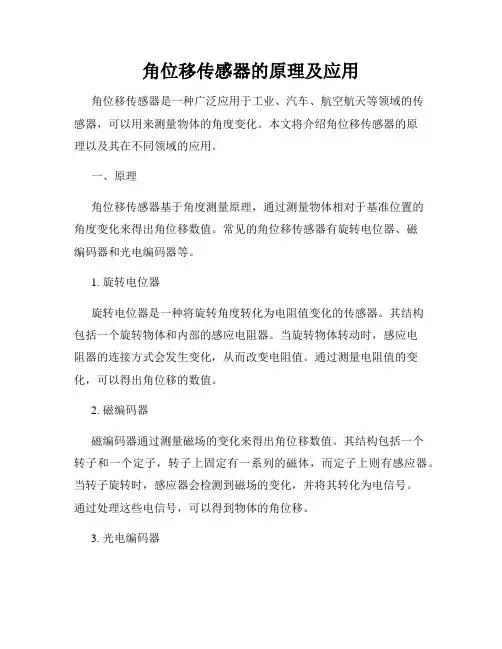

角位移传感器的原理及应用角位移传感器是一种广泛应用于工业、汽车、航空航天等领域的传感器，可以用来测量物体的角度变化。

本文将介绍角位移传感器的原理以及其在不同领域的应用。

一、原理角位移传感器基于角度测量原理，通过测量物体相对于基准位置的角度变化来得出角位移数值。

常见的角位移传感器有旋转电位器、磁编码器和光电编码器等。

1. 旋转电位器旋转电位器是一种将旋转角度转化为电阻值变化的传感器。

其结构包括一个旋转物体和内部的感应电阻器。

当旋转物体转动时，感应电阻器的连接方式会发生变化，从而改变电阻值。

通过测量电阻值的变化，可以得出角位移的数值。

2. 磁编码器磁编码器通过测量磁场的变化来得出角位移数值。

其结构包括一个转子和一个定子，转子上固定有一系列的磁体，而定子上则有感应器。

当转子旋转时，感应器会检测到磁场的变化，并将其转化为电信号。

通过处理这些电信号，可以得到物体的角位移。

3. 光电编码器光电编码器利用光电传感器测量光的变化来得出角位移数值。

其结构包括一个光源和一个光电传感器。

光源照射到旋转物体上，而光电传感器检测旋转物体上的光的变化。

通过分析光的变化，可以得出角位移的数值。

二、应用角位移传感器在各个领域都有广泛的应用。

下面我们分别介绍其在工业、汽车和航空航天领域的具体应用。

1. 工业领域在工业领域，角位移传感器被广泛应用于机械臂、工业机器人等设备中。

通过测量机械臂关节的角位移，可以控制机械臂的运动轨迹，实现精确的操作。

此外，角位移传感器还可以用于测量旋转设备的运动状态，监测设备的工作情况。

2. 汽车领域在汽车领域，角位移传感器被用于汽车悬挂系统的控制。

通过测量悬挂系统的角位移，可以调整悬挂系统的刚度和阻尼，提高汽车的操控性和乘坐舒适性。

此外，角位移传感器还可以用于汽车的转向控制和安全系统中，提高行车的安全性。

3. 航空航天领域在航空航天领域，角位移传感器被广泛应用于飞行控制系统。

通过测量飞行器不同部件的角位移，可以实现飞行器的姿态控制和稳定化。

角位移传感器的工作原理角位移传感器是一种广泛应用于工业控制和检测领域的传感器，它能够测量物体的角位移并把其转化为电信号输出。

本文将介绍角位移传感器的工作原理及其应用。

一、工作原理角位移传感器使用了多种不同的工作原理，常见的有电阻式、电容式、感应式等。

以下将分别介绍这些原理。

1. 电阻式角位移传感器电阻式角位移传感器的工作原理基于电阻的变化。

当物体发生角位移时，传感器中的电阻会随之发生变化。

一种常见的电阻式传感器是电阻刻度盘传感器，它由一个电阻刻度盘和一个接触式游标组成。

当物体发生角位移时，游标接触刻度盘，使电阻值随之改变。

通过测量电阻值的变化，可以确定角位移大小。

2. 电容式角位移传感器电容式角位移传感器的工作原理基于电容的变化。

当物体发生角位移时，传感器中的电容会发生变化。

电容式传感器通常由一对电极和介质组成，在角位移发生时，电极之间的介质会发生形变，从而改变电容。

通过测量电容的变化，可以确定角位移的大小。

3. 感应式角位移传感器感应式角位移传感器的工作原理是基于感应效应。

当物体发生角位移时，传感器中的线圈和磁场会发生相对运动，从而产生感应电动势。

通过测量感应电动势的变化，可以确定角位移的大小。

二、应用领域角位移传感器广泛应用于各个领域，以下列举几个常见的应用：1. 机械工业角位移传感器在机械工业中被用于测量机械装置的角位移，如机械臂的角度控制、机械转盘的角位移等。

通过监测角位移，可以实现对机械装置的精准控制和监测。

2. 汽车工业角位移传感器在汽车工业中被广泛应用于转向系统、悬挂系统等。

通过监测汽车零部件的角位移，可以实现对转向、悬挂等系统的控制和调整，提高汽车的操控性能和安全性能。

3. 航空航天角位移传感器在航空航天领域中具有重要应用价值。

在航空航天器的飞行控制系统中，角位移传感器被用于测量飞行器各部件的角位移，如舵面的角度、发动机喷口的方向等。

通过监测角位移，可以实现对飞行器的精准控制和姿态调整。

角位移传感器工作原理
角位移传感器是一种测量物体角度变化的装置，其工作原理基于物体角度变化时产生的电信号。

角位移传感器通常由两个主要部分组成：一个固定部分和一个可移动部分。

固定部分通常被安装在测量目标物体上，而可移动部分则与测量目标物体连接，并随着目标物体的角度变化而移动。

在传感器的两个部分之间有一个电容，且电容的值是可调的。

当目标物体的角度变化时，可移动部分对电容值产生影响。

因为电容是角度变化的函数，所以它可以用来测量目标物体的角度变化。

当目标物体发生角度变化时，电容的值也会相应地变化。

这个变化可以通过测量电容的物理性质来检测。

电容的变化通常会转化为电压信号，通过传感器内部的电路进行放大和处理后输出。

在实际应用中，角位移传感器通常会与其他电子设备或系统进行连接，以实现对目标物体角度变化的监测和控制。

例如，在机器人控制系统中，角位移传感器可用于测量机器人关节的角度变化，以便控制机器人的运动。

总的来说，角位移传感器通过测量物体角度变化时产生的电信号来实现对角位移的测量。

该传感器可以在许多领域中应用，如工业自动化、航空航天和机器人技术等。

位移传感器原理及应用
角位移传感器的概念
角位移传感器是把对角度测量转换成其他物理量的测量,它采用非接触式专利设计，与同步分析器和电位计等其它传统的角位移测量仪相比，有效地提高了长期可靠性(直线位移传感器)。

下(1)将角度变化量的测量变为电阻变化测量的变阻器式角位移传感器,
(2)将角度变化量的测量变为电容变化的测量的面积变化型电容角位移传感器,
(3)将角度变化量的测量变为感应电动势变化量的测量的磁阻式角位移传感器等等.
它的设计独特，在不使用诸如滑环、叶片、接触式游标、电刷等易磨损的活动部件的前提下仍可保证测量精度。

如下图所示：
角位移传感器简化原理图角位移传感器特点：
该传感器采用特殊形状的转子和线绕线圈，模拟线性可变差动传感器(LVDT) 的线性位移，有较高的可靠性和性能，转子轴的旋转运动产生线性输出信号，围绕出厂预置的零位移动±60(总共120)度。

此输出信号的相位指示离开零位的位移方向。

转子的非接触式电磁耦合使产品具有无限的分辨率，即绝对测量精度可达到零点几度。

角位移传感器的应用
从力学分类来看，有一种在静态下工作的角位移传感器，例如吊车和塔吊的吊臂上就用重锤方式角位移传感器，只能用于没有加速度运动的环境，通俗的理解就是不能在运动剧烈的环境上应用，只能用在静态的场合，是地球重力场直接作用下的倾斜仪器，类似的有气泡水准仪器，例如在经纬仪，全站仪，装。

角度传感器的应用实例角度传感器是一种可以测量物体角度的装置，它在许多领域都有广泛的应用。

本文将介绍几个角度传感器的应用实例，展示其在不同领域中的重要作用。

一、航空航天领域在航空航天领域，角度传感器广泛应用于飞机、导弹和卫星等飞行器中。

它们可以测量飞行器的俯仰角、滚转角和偏航角，提供飞行控制系统所需的数据。

通过实时监测飞行器的角度变化，角度传感器能够帮助飞行员或自动控制系统保持飞行器的稳定状态，从而确保飞行安全。

二、机器人领域在机器人领域，角度传感器被广泛应用于机器人的关节控制和姿态感知中。

通过安装在机器人关节上的角度传感器，可以实时测量机器人关节的角度变化，从而控制机器人的运动。

同时，角度传感器还可以用于感知机器人的姿态，帮助机器人判断自身的倾斜角度和方向，从而实现更加精确的运动控制和姿态调整。

三、工业自动化领域在工业自动化领域，角度传感器被广泛应用于机械臂、流水线和工业机器人等设备中。

通过安装在各个关键位置的角度传感器，可以实时监测设备的运动状态和位置信息。

这些数据可以用于控制设备的运动轨迹和姿态，实现精确的自动化操作。

同时，角度传感器还可以检测设备的故障和异常状态，提供及时的报警和维修提示，提高工业生产的效率和安全性。

四、医疗设备领域在医疗设备领域，角度传感器被广泛应用于手术机器人、影像设备和康复设备等设备中。

通过安装在设备关节或运动部件上的角度传感器，可以实时监测设备的运动轨迹和姿态，从而实现精确的操作和治疗。

例如，手术机器人中的角度传感器可以帮助医生精确控制机器人的运动，实现微创手术；康复设备中的角度传感器可以实时监测患者的关节活动范围，帮助康复治疗师设计和调整康复计划。

五、汽车行业在汽车行业，角度传感器被广泛应用于车辆动态稳定控制系统（ESP）和自动驾驶系统中。

角度传感器可以测量车辆的滚动角、俯仰角和偏航角，提供给车辆控制系统进行实时的动态稳定控制。

同时，在自动驾驶系统中，角度传感器可以感知车辆的姿态和方向，为自动驾驶算法提供关键的数据支持，实现精准的自动驾驶操作。

编码器式角位移传感器：原理、应用与前景引言编码器式角位移传感器在当今的工业自动化、机器人、航空航天等领域发挥着越来越重要的作用。

作为一种高精度的测量仪器，它能够实时监测和测量角度的变化，为各行各业提供准确的数据支持。

本文将深入探讨编码器式角位移传感器的原理、技术优势、应用前景以及具体实例支持，以帮助读者更好地理解其工作机制和应用价值。

原理阐述编码器式角位移传感器是一种基于光学原理的测量仪器。

它主要由光源、光束分离器、码盘、光接收器和信号处理电路等组成。

当码盘发生旋转时，光束分离器将根据码盘上的编码图案调制出一系列光束，这些光束经过光接收器转换成电信号，最后由信号处理电路进行解调并输出角度信息。

在编码器式角位移传感器中，码盘起着关键的作用。

它通常由玻璃或其他透明材料制成，上面刻有若干个透光和不透光的扇形区域，形成一组编码图案。

随着码盘的旋转，透光区域和非透光区域交替出现，从而调制出一系列光束。

当光束照射到光接收器上时，光接收器将根据光束的透过情况输出相应的电信号。

信号处理电路接收到这些电信号后，通过解码算法解析出码盘上的编码信息，进而计算出角度变化量。

技术优势编码器式角位移传感器具有高精度、高分辨率、抗干扰能力强等优点。

其测量精度可达纳米级别，分辨率更是高达几千甚至几万倍。

此外，编码器式角位移传感器还具有很好的抗干扰性能，能够在较为恶劣的环境下稳定工作。

在实际应用中，编码器式角位移传感器的表现也优于其他类型的角位移传感器。

例如，它不需要接触被测物体，因此不会对被测物体的运动产生干扰。

同时，编码器式角位移传感器还具有体积小、重量轻、可靠性高等优点，因此在许多高精度测量和自动化控制系统中得到广泛应用。

应用前景随着科技的不断发展，编码器式角位移传感器的应用前景越来越广阔。

未来，随着工业4.0、智能制造等技术的发展，高精度测量和自动化控制将成为主流趋势。

编码器式角位移传感器作为这一领域的重要部件，将发挥更加重要的作用。
