LVDT式位移传感器的原理

LVDT式位移传感器的原理Linearity Variable Differential Transducers简称 LVDT,中文译名为差动变压器式位移传感器,在世界范围内盛销数十年而不衰,足以看出它的各项性能在当前工业过程检测与试验领域中的适应性;随着系统对检测元件提出越来越高的要求同时,它的技术性能在不断的完善与发展,应用领域也在不断地更新与扩大;差动变压器LVDT的原理比较简单;它就是在一个线圈骨架1上均匀绕制一个一次线圈2作励磁;再在两侧绕制两个二次线圈3与4,与线圈同轴放置一个铁芯5,通过测杆6与可移动的物体连接;线圈外侧还有一个磁罩7作屏蔽,如图1－1示;在未引入铁芯以前,一次线圈通入交流电流后产生一个左右对称的沿轴向分布的交变磁场;交变磁场在两个对称放置的二次线圈上产生的感应电动势当然相等,引入铁芯后,铁芯在一次交变磁场的激励下,产生沿铁芯中心轴当然也是线圈的中心轴分布并与铁芯对称的交变磁场;这样,线圈中心轴上的磁感应强度就成为铁芯位置的轴向分布函数,于是两个二次线圈的感应电动势Es1与Es2也成了铁芯位置的函数;如果设计得当,两者可成为线性函数关系;将两个二次线圈差接后,即可获得与铁芯位移成线性关系的二次输出:Es=Es1-Es2;这就是LVDT的简单工作原理如图1-2示;LVDT式位移传感器的原理二差动变压器式位移传感器LVDT为电磁感应原理,其结构示意见图一;图一：LVDT工作原理图采用环氧树脂,不锈钢等材料作为线圈骨架,用不同线径的漆包线在骨架上绕制线圈;与传统的电力变压器不同;LVDT是一种开磁路弱磁耦合的测量元件;在骨架上绕制一组初级线圈,两组次级线圈,其工作方式依赖于在线圈骨架内磁芯的移动,当初级线圈供给一定频率的交变电压激励电压时,铁芯在线圈内移动就改变了空间磁场分布从而改变了初,次级线圈之间的互感量,次级线圈就产生感应电动势,随着铁芯位置的不同,互感量也不同,刺激产生的感应电动势也不同,这样就将铁芯的位移量实际的铁芯是通过测杆与被测物保持相接触,也就是被测物体的位移量变成电压信号输出,由于两个次级线圈电压极性相反,所以传感器的输出是两个次级线圈电压之差,其电压差值与位移量成线性关系图二LVDT电原理图当铁芯处在线圈正中间位置时两次级线圈感应电压相等但相位相反,其电压差值为零,当铁芯往右移动时,右边的次级线圈感应的电压大于左边;两线圈输出的电压差值大小随铁芯位移而成线性变化第一象限的实线段部分,这是LVDT有效的测量范围一半;当铁芯继续往右移动时两级线圈输出电压的差值不与铁芯位移成线性关系,此为缓冲,非测量区虚线段;反之,当铁芯自线圈中间位置向左边移动亦然;零点两边的实线段一般是对称的测量范围,只不过两者都是交流信号而相位差180″;。

解读苏州位移传感器lvdt工作原理【1】苏州位移传感器LVDT（Linear Variable Differential Transformer）是一种常见的位移传感器，它用于测量物体的线性位移。

LVDT传感器由一个主线圈和两个从线圈组成。

物体的位移会影响LVDT传感器中的感应电磁场，通过检测感应电磁场的变化，可以测量物体的位移。

【2】LVDT传感器的工作原理是基于法拉第电磁感应定律。

当交流电通过主线圈时，在传感器中产生一个感应电磁场。

当物体相对于传感器移动时，这个感应电磁场的强度和方向会发生变化。

这个变化会导致两个从线圈中感应产生电动势的差异。

【3】主线圈和两个从线圈的设计使得LVDT传感器对外界磁场的影响较小。

通过将主线圈和从线圈串联，可以消除外界磁场对传感器的影响。

LVDT传感器具有较高的抗干扰能力。

【4】当物体相对于传感器发生线性位移时，主线圈和从线圈中感应产生的电动势差异将经过处理电路，转换成电压输出。

输出的电压与物体的位移呈线性关系。

【5】LVDT传感器的应用非常广泛。

它可以用于测量机械运动、液位、形变等。

在工业领域中，LVDT传感器常用于位移的实时监测与控制。

在科学研究中，LVDT传感器也被广泛应用于实验数据的采集与分析。

【6】总结来说，苏州位移传感器LVDT的工作原理是基于电磁感应定律。

通过检测主线圈和从线圈中感应产生的电动势差异，可以测量物体的线性位移。

LVDT传感器具有较高的抗干扰能力，被广泛应用于工业控制和科学研究领域。

【7】个人观点：苏州位移传感器LVDT是一种非常有效的位移测量工具。

其简单的结构和可靠的性能使得它在工业领域得到广泛应用。

我认为LVDT传感器以其高精度、高灵敏度和抗干扰能力，为各种行业的位移测量提供了可靠的解决方案。

随着科技的不断进步，LVDT传感器的应用前景将更加广阔。

【8】通过对苏州位移传感器LVDT工作原理的解读，相信你对该传感器的工作原理有了更深入的理解。

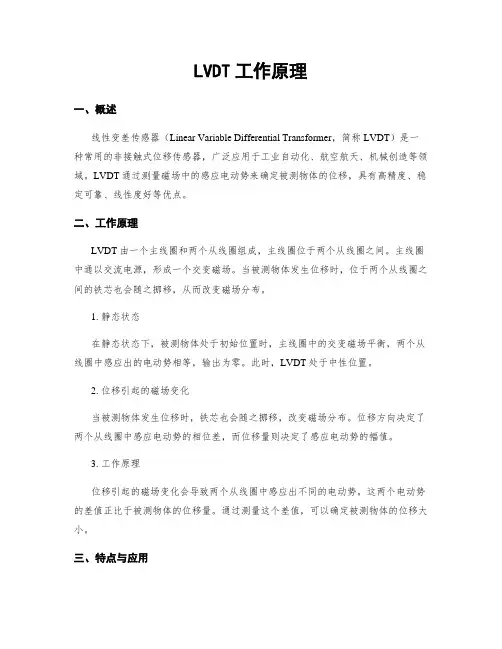

LVDT工作原理一、概述线性变差传感器（Linear Variable Differential Transformer，简称LVDT）是一种常用的非接触式位移传感器，广泛应用于工业自动化、航空航天、机械创造等领域。

LVDT通过测量磁场中的感应电动势来确定被测物体的位移，具有高精度、稳定可靠、线性度好等优点。

二、工作原理LVDT由一个主线圈和两个从线圈组成，主线圈位于两个从线圈之间。

主线圈中通以交流电源，形成一个交变磁场。

当被测物体发生位移时，位于两个从线圈之间的铁芯也会随之挪移，从而改变磁场分布。

1. 静态状态在静态状态下，被测物体处于初始位置时，主线圈中的交变磁场平衡，两个从线圈中感应出的电动势相等，输出为零。

此时，LVDT处于中性位置。

2. 位移引起的磁场变化当被测物体发生位移时，铁芯也会随之挪移，改变磁场分布。

位移方向决定了两个从线圈中感应电动势的相位差，而位移量则决定了感应电动势的幅值。

3. 工作原理位移引起的磁场变化会导致两个从线圈中感应出不同的电动势。

这两个电动势的差值正比于被测物体的位移量。

通过测量这个差值，可以确定被测物体的位移大小。

三、特点与应用1. 特点（1）高精度：LVDT具有很高的测量精度，可达到亚微米级别。

（2）线性度好：LVDT的输出与位移之间呈线性关系，能够准确地反映被测物体的位移量。

（3）稳定可靠：LVDT采用非接触式测量原理，无磨损，寿命长，稳定可靠。

（4）抗干扰能力强：LVDT对温度、湿度等环境因素具有较好的抗干扰能力。

2. 应用领域（1）工业自动化：LVDT广泛应用于机床、机械加工、自动化生产线等领域，用于测量工件的位移、压力、拉力等参数。

（2）航空航天：LVDT可用于测量飞机发动机的振动、位移等参数，保证飞机的安全运行。

（3）机械创造：LVDT可以用于测量工件的位移、变形等参数，提高产品质量和生产效率。

（4）科学研究：LVDT可用于地震监测、结构变形测量等科学研究领域。

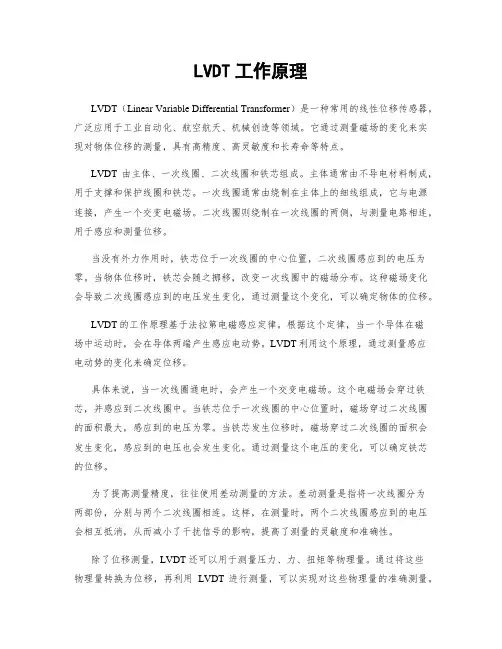

LVDT工作原理LVDT（Linear Variable Differential Transformer）是一种常用的线性位移传感器，广泛应用于工业自动化、航空航天、机械创造等领域。

它通过测量磁场的变化来实现对物体位移的测量，具有高精度、高灵敏度和长寿命等特点。

LVDT由主体、一次线圈、二次线圈和铁芯组成。

主体通常由不导电材料制成，用于支撑和保护线圈和铁芯。

一次线圈通常由绕制在主体上的细线组成，它与电源连接，产生一个交变电磁场。

二次线圈则绕制在一次线圈的两侧，与测量电路相连，用于感应和测量位移。

当没有外力作用时，铁芯位于一次线圈的中心位置，二次线圈感应到的电压为零。

当物体位移时，铁芯会随之挪移，改变一次线圈中的磁场分布。

这种磁场变化会导致二次线圈感应到的电压发生变化，通过测量这个变化，可以确定物体的位移。

LVDT的工作原理基于法拉第电磁感应定律。

根据这个定律，当一个导体在磁场中运动时，会在导体两端产生感应电动势。

LVDT利用这个原理，通过测量感应电动势的变化来确定位移。

具体来说，当一次线圈通电时，会产生一个交变电磁场。

这个电磁场会穿过铁芯，并感应到二次线圈中。

当铁芯位于一次线圈的中心位置时，磁场穿过二次线圈的面积最大，感应到的电压为零。

当铁芯发生位移时，磁场穿过二次线圈的面积会发生变化，感应到的电压也会发生变化。

通过测量这个电压的变化，可以确定铁芯的位移。

为了提高测量精度，往往使用差动测量的方法。

差动测量是指将一次线圈分为两部份，分别与两个二次线圈相连。

这样，在测量时，两个二次线圈感应到的电压会相互抵消，从而减小了干扰信号的影响，提高了测量的灵敏度和准确性。

除了位移测量，LVDT还可以用于测量压力、力、扭矩等物理量。

通过将这些物理量转换为位移，再利用LVDT进行测量，可以实现对这些物理量的准确测量。

总结起来，LVDT是一种基于电磁感应原理的线性位移传感器。

通过测量磁场的变化来确定物体的位移，具有高精度、高灵敏度和长寿命等特点。

LVDT位移传感器的原理、特点及常见故障处理
随着LVDT位移传感器不断发展，LVDT位移传感器的也应用于越来越广泛的领域，那么，LVDT位移传感器究竟有哪些要点呢？今天我们就一起来了解关于LVDT 位移传感器的四大要点。

LVDT位移传感器
一、LVDT位移传感器的原理
LVDT的结构由铁心、衔铁、初级线圈、次级线圈组成，如右图所示，初级线圈、次级线圈分布在线圈骨架上，线圈内部有一个可自由移动的杆状衔铁。

当衔铁处于中间位置时，两个次级线圈产生的感应电动势相等，这样输出电压为0;当衔铁在线圈内部移动并偏离中心位置时，两个线圈产生的感应电动势不等，有电压输出，其电压大小取决于位移量的大小。

为了提高传感器的灵敏度，改善传感器的线性度、增大传感器的线性范围，设计时将两个线圈反串相接、两个次级线圈的电压极性相反，LVDT输出的电压是两个次级线圈的电压之差，这个输出的电压值与铁心的位移量成线性关系。

LVDT工作过程中，铁心的运动不能超出线圈的线性范围，否则将产生非线性值，因此所有的LVDT均有一个线性范围。

二、LVDT位移传感器的主要特点
（1）原理直观、结构简单、工作可靠、使用寿命长；
（2）灵敏度高、线性范围宽、重复性好；
（3）分辨率高、应用广、适合于不同的应用；
（4）结构对称、零位可恢复；
（5）应用于小型制冷剂，如自由活塞式斯特林制冷机时，受到安装空间的限制。

三、LVDT位移传感器的优点
1.无摩擦测量。

LVDT 的可动铁芯和线圈之间通常没有实体接触，也就是说LVDT 是没有摩擦的部件。

它被用于可以承受轻质铁芯负荷，但无法承受摩擦负荷的重要测量。

例。

lvdt工作原理
LinearVariableDifferentialTransformer（LVDT）是一种用于
测量静态位移的重要的应变仪器，它的结构紧凑，可以高精度地测量长度变化很小的静态位移，灵敏度可达几百万倍，传感器的精度可达0.01%，因此，它已成为工业、实验室和测试仪器中应用最广泛的探头。

LVDT由三部分组成，即磁芯、线圈和定位滑块，磁芯为棒状实
心铁磁，线圈由三芯绕制而成，位于内部，定位滑块位于磁芯的内部，当磁芯发生位移时，定位滑块也会沿着磁芯移动，使三条线圈芯线发生变化。

LVDT工作原理是通过三个线圈同时产生一组相互关联交叉磁场，当棒状磁芯有位移时，由于磁性材料的滞回效应，该磁场的形状也发生变化，从而使磁畴的强度和磁路的变化而产生不同的感应电势。

由于线圈之间的相互关系，能够抵消掉因滑块位移而引起的外界磁场的影响，因此可以保证线圈的有效工作。

由于LVDT是将线圈与磁芯结合在一起，因此量程受到限制，但
随着技术的发展，其量程也在不断增加，现在最大的量程可达到300mm。

LVDT的大量程可以应用于舵机、油封、闸阀等较重的机械系统的位
置检测。

由于LVDT的检测及抗干扰能力较强，它的应用也在不断扩大，
它已经广泛应用于航空航天、汽车、摩托车、军事产品等行业。

特别是在军用产品方面，LVDT由于精度高、可靠性好、耐用性长等优良
特点，受到许多军用部门的欢迎。

LVDT还可以用于测量和控制地形，如发电机、发电机定位设备等。

总之，LVDT是一种重要的工业传感器，它的结构紧凑，使用方便，精度高，可靠性好，抗干扰能力强，广泛应用于各种行业，促进了工业的发展，也提高了产品的质量和可靠性。

LVDT工作原理LVDT（线性变差差动变压器）是一种常用的传感器，广泛应用于测量和控制系统中。

它可以将线性位移转化为电信号输出，具有高精度、可靠性和稳定性的特点。

本文将详细介绍LVDT的工作原理及其相关特性。

一、LVDT的结构LVDT由一个固定的铁心和两个相邻的线圈组成。

铁心是一个细长的金属杆，可以在其中心轴线上进行线性位移。

两个线圈分别位于铁心的两侧，与铁心之间保持一定的间隙。

线圈由绝缘导线绕制而成，通常采用环形或者螺旋形的结构。

二、LVDT的工作原理当外部力或者位移作用于LVDT的铁心时，铁心将在轴向方向上发生相应的位移。

这个位移将导致铁心与线圈之间的磁耦合发生变化。

具体来说，当铁心位于线圈的中心位置时，两个线圈的磁耦合最大，输出电压为零。

当铁心向其中一个方向挪移时，与该线圈的磁耦合减小，而与另一个线圈的磁耦合增加，从而导致输出电压的变化。

反之，当铁心向另一个方向挪移时，与该线圈的磁耦合增加，而与另一个线圈的磁耦合减小，同样导致输出电压的变化。

三、LVDT的特性1. 线性度：LVDT的输出电压与位移之间具有良好的线性关系，线性度通常在0.1%以内。

2. 灵敏度：LVDT的灵敏度取决于线圈的匝数和输入电压的大小。

通常情况下，灵敏度越高，LVDT对位移的测量精度越高。

3. 频率响应：LVDT的频率响应范围通常在几百赫兹到几千赫兹之间，可以满足大多数应用的需求。

4. 温度影响：LVDT的输出电压受温度影响较小，具有较好的温度稳定性。

5. 零点漂移：LVDT的零点漂移指的是在无位移作用下，输出电压的变化。

优质的LVDT具有较小的零点漂移，可以提高测量的准确性。

6. 耐久性：LVDT由于没有机械接触部件，具有较长的使用寿命和较高的可靠性。

四、LVDT的应用1. 位移测量：LVDT可以用于测量各种物体的线性位移，如机械加工中的工件位移、建造结构的变形等。

2. 位移控制：LVDT可以与反馈控制系统结合使用，实现对位移的精确控制。

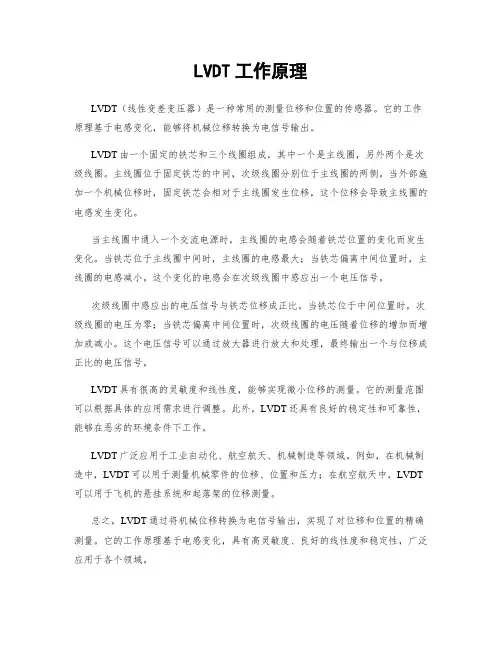

LVDT工作原理LVDT（线性可变差动变压器）是一种常用的传感器，用于测量物体的位移和位置。

它的工作原理是基于电磁感应的原理。

LVDT由一个固定的铁心和两个相互绕制的线圈组成，其中一个线圈称为主线圈，另一个线圈称为次线圈。

当LVDT的铁心受到外力作用，导致位移时，主线圈和次线圈之间的感应电压会发生变化。

主线圈和次线圈都与交流电源相连，形成一个互感器。

当外力导致铁心位移时，主线圈中的感应电压会发生变化，而次线圈中的感应电压则相应变化。

LVDT的工作原理可以通过法拉第电磁感应定律来解释。

根据法拉第电磁感应定律，当导体（线圈）相对于磁场运动时，会在导体两端产生感应电动势。

在LVDT中，主线圈和次线圈都与交流电源相连，形成一个交变磁场。

当铁心受到外力作用导致位移时，它会改变主线圈和次线圈中的磁通量，从而在线圈两端产生感应电动势。

LVDT的输出信号是一个交流电压，其幅度和相位与铁心的位移成正比。

具体来说，当铁心位于中心位置时，主线圈和次线圈的感应电压相等，输出电压为零。

当铁心向一侧挪移时，主线圈和次线圈的感应电压会发生变化，输出电压也会相应变化。

通过测量输出电压的变化，可以确定铁心的位移量。

为了提高LVDT的灵敏度和准确性，通常会采用差动测量方式。

差动测量利用主线圈和次线圈之间的差异来消除非线性误差和温度影响。

通过将主线圈和次线圈的输出电压相减，可以得到一个更准确的输出信号。

LVDT具有不少优点，例如高精度、长寿命、线性度好、稳定性高等。

它广泛应用于工业自动化、航空航天、汽车和机械等领域。

在工业自动化中，LVDT常用于测量机器人的位移和位置，以实现精确的控制和定位。

在航空航天领域，LVDT 可用于飞机和航天器的姿态控制和导航。

在汽车和机械领域，LVDT常用于悬挂系统、刹车系统和传动系统的位移和位置测量。

总结起来，LVDT是一种基于电磁感应原理的传感器，用于测量物体的位移和位置。

它通过测量主线圈和次线圈之间的感应电压变化来确定物体的位移量。

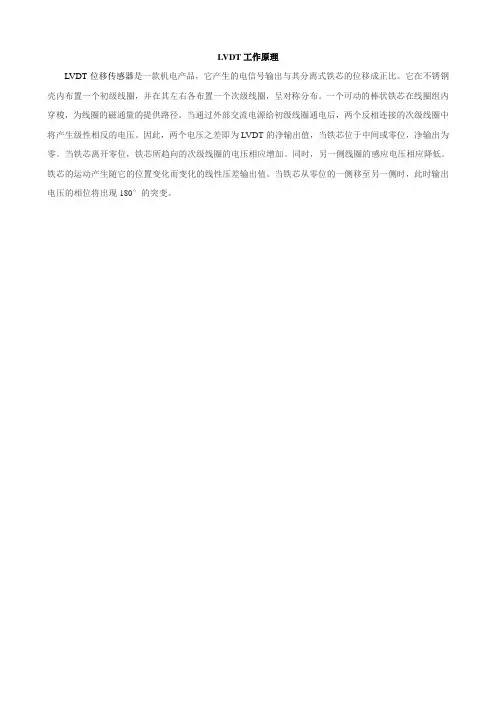

LVDT工作原理
LVDT位移传感器是一款机电产品，它产生的电信号输出与其分离式铁芯的位移成正比。

它在不锈钢壳内布置一个初级线圈，并在其左右各布置一个次级线圈，呈对称分布。

一个可动的棒状铁芯在线圈组内穿梭，为线圈的磁通量的提供路径。

当通过外部交流电源给初级线圈通电后，两个反相连接的次级线圈中将产生级性相反的电压。

因此，两个电压之差即为LVDT的净输出值，当铁芯位于中间或零位，净输出为零。

当铁芯离开零位，铁芯所趋向的次级线圈的电压相应增加。

同时，另一侧线圈的感应电压相应降低。

铁芯的运动产生随它的位置变化而变化的线性压差输出值。

当铁芯从零位的一侧移至另一侧时，此时输出电压的相位将出现180°的突变。

LVDT工作原理LVDT（线性可变差动变压器）是一种常见的传感器，用于测量物体的线性位移或位移速度。

它由一个固定的铁芯和三个线圈组成：一个主线圈和两个次级线圈。

LVDT的工作原理是基于电磁感应。

当LVDT的铁芯位于中性位置时，主线圈和次级线圈的感应电动势（EMF）相等且相反，因此它们的代数和为零。

当物体发生位移时，铁芯也会移动，导致主线圈和次级线圈的感应电动势发生变化。

当物体向左移动时，主线圈的感应电动势增加，而次级线圈的感应电动势减小。

相反，当物体向右移动时，主线圈的感应电动势减小，而次级线圈的感应电动势增加。

这种差异电压可以通过放大和处理电路来测量和转换为与位移相关的输出信号。

LVDT的输出信号是一个线性函数，与物体的位移成正比。

因此，可以通过测量输出信号的幅值来确定物体的位移。

此外，LVDT还可以通过测量输出信号的频率来确定物体的位移速度。

为了确保LVDT的准确性和稳定性，需要注意以下几点：1. 线圈匝数：主线圈和次级线圈的匝数应根据需要的灵敏度和测量范围进行选择。

通常情况下，主线圈的匝数要大于次级线圈的匝数，以确保较高的输出信号。

2. 动态响应：LVDT的动态响应是指其对快速位移变化的响应能力。

为了获得较高的动态响应，可以采用较小的线圈尺寸和较高的线圈电感。

3. 温度补偿：由于温度的影响，LVDT的输出信号可能会发生变化。

为了消除温度影响，可以在主线圈和次级线圈中引入温度补偿电阻，或者使用温度补偿电路来校正输出信号。

4. 防护措施：LVDT通常需要在恶劣的环境条件下工作，因此需要采取防护措施来防止灰尘、湿气、振动等对其性能的影响。

常见的防护措施包括密封外壳、防尘罩、防震支架等。

总结起来，LVDT是一种基于电磁感应原理的传感器，用于测量物体的线性位移或位移速度。

它具有高精度、稳定性好、动态响应快等优点，广泛应用于工业自动化、航空航天、汽车工程等领域。

通过合理选择线圈匝数、进行温度补偿和采取防护措施，可以确保LVDT的准确性和可靠性。
