2021年LVDT式位移传感器的原理之令狐采学创编

位移传感器的工作原理位移传感器是一种常用的测量设备，用于测量物体的位移或者位置变化。

它通过将物体的位移转换为电信号来实现测量。

位移传感器的工作原理主要分为接触式和非接触式两种。

接触式位移传感器是通过物体与传感器之间的直接接触来测量位移。

常见的接触式位移传感器包括电阻式传感器和压电传感器。

电阻式传感器利用物体位移引起的电阻变化来测量位移。

它通常由一个固定电阻和一个挪移电阻组成，挪移电阻随着物体位移而改变，从而改变电阻值。

压电传感器则利用物体位移引起的压电效应来测量位移。

当物体位移时，压电材料会产生电荷，通过测量这个电荷的变化来确定位移大小。

非接触式位移传感器是通过物体与传感器之间的无接触来测量位移。

常见的非接触式位移传感器包括光电传感器、电感传感器和超声波传感器。

光电传感器利用物体位移引起的光强变化来测量位移。

它通常由一个光源和一个光敏元件组成，当物体位移时，光强会发生变化，通过测量光强的变化来确定位移大小。

电感传感器则利用物体位移引起的电感变化来测量位移。

当物体位移时，电感值会发生变化，通过测量电感的变化来确定位移大小。

超声波传感器则利用物体位移引起的超声波传播时间变化来测量位移。

当物体位移时，超声波传播时间会发生变化，通过测量超声波传播时间的变化来确定位移大小。

无论是接触式还是非接触式位移传感器，其工作原理都是通过测量物体位移引起的某种物理量变化来实现位移测量。

不同类型的位移传感器适合于不同的应用场景，选择合适的位移传感器需要考虑测量范围、精度要求、环境条件等因素。

位移传感器在工业自动化、机械创造、航空航天等领域具有广泛的应用前景。

解读苏州位移传感器lvdt工作原理【1】苏州位移传感器LVDT（Linear Variable Differential Transformer）是一种常见的位移传感器，它用于测量物体的线性位移。

LVDT传感器由一个主线圈和两个从线圈组成。

物体的位移会影响LVDT传感器中的感应电磁场，通过检测感应电磁场的变化，可以测量物体的位移。

【2】LVDT传感器的工作原理是基于法拉第电磁感应定律。

当交流电通过主线圈时，在传感器中产生一个感应电磁场。

当物体相对于传感器移动时，这个感应电磁场的强度和方向会发生变化。

这个变化会导致两个从线圈中感应产生电动势的差异。

【3】主线圈和两个从线圈的设计使得LVDT传感器对外界磁场的影响较小。

通过将主线圈和从线圈串联，可以消除外界磁场对传感器的影响。

LVDT传感器具有较高的抗干扰能力。

【4】当物体相对于传感器发生线性位移时，主线圈和从线圈中感应产生的电动势差异将经过处理电路，转换成电压输出。

输出的电压与物体的位移呈线性关系。

【5】LVDT传感器的应用非常广泛。

它可以用于测量机械运动、液位、形变等。

在工业领域中，LVDT传感器常用于位移的实时监测与控制。

在科学研究中，LVDT传感器也被广泛应用于实验数据的采集与分析。

【6】总结来说，苏州位移传感器LVDT的工作原理是基于电磁感应定律。

通过检测主线圈和从线圈中感应产生的电动势差异，可以测量物体的线性位移。

LVDT传感器具有较高的抗干扰能力，被广泛应用于工业控制和科学研究领域。

【7】个人观点：苏州位移传感器LVDT是一种非常有效的位移测量工具。

其简单的结构和可靠的性能使得它在工业领域得到广泛应用。

我认为LVDT传感器以其高精度、高灵敏度和抗干扰能力，为各种行业的位移测量提供了可靠的解决方案。

随着科技的不断进步，LVDT传感器的应用前景将更加广阔。

【8】通过对苏州位移传感器LVDT工作原理的解读，相信你对该传感器的工作原理有了更深入的理解。

LVDT位移传感器的原理、特点及常见故障处理
随着LVDT位移传感器不断发展，LVDT位移传感器的也应用于越来越广泛的领域，那么，LVDT位移传感器究竟有哪些要点呢？今天我们就一起来了解关于LVDT 位移传感器的四大要点。

LVDT位移传感器
一、LVDT位移传感器的原理
LVDT的结构由铁心、衔铁、初级线圈、次级线圈组成，如右图所示，初级线圈、次级线圈分布在线圈骨架上，线圈内部有一个可自由移动的杆状衔铁。

当衔铁处于中间位置时，两个次级线圈产生的感应电动势相等，这样输出电压为0;当衔铁在线圈内部移动并偏离中心位置时，两个线圈产生的感应电动势不等，有电压输出，其电压大小取决于位移量的大小。

为了提高传感器的灵敏度，改善传感器的线性度、增大传感器的线性范围，设计时将两个线圈反串相接、两个次级线圈的电压极性相反，LVDT输出的电压是两个次级线圈的电压之差，这个输出的电压值与铁心的位移量成线性关系。

LVDT工作过程中，铁心的运动不能超出线圈的线性范围，否则将产生非线性值，因此所有的LVDT均有一个线性范围。

二、LVDT位移传感器的主要特点
（1）原理直观、结构简单、工作可靠、使用寿命长；
（2）灵敏度高、线性范围宽、重复性好；
（3）分辨率高、应用广、适合于不同的应用；
（4）结构对称、零位可恢复；
（5）应用于小型制冷剂，如自由活塞式斯特林制冷机时，受到安装空间的限制。

三、LVDT位移传感器的优点
1.无摩擦测量。

LVDT 的可动铁芯和线圈之间通常没有实体接触，也就是说LVDT 是没有摩擦的部件。

它被用于可以承受轻质铁芯负荷，但无法承受摩擦负荷的重要测量。

例。

位移传感器的工作原理
电阻式位移传感器是最早被广泛应用的一种位移传感器。

它们是由一
根金属线绕在一根细长的电绝缘丝上构成的。

金属线上的电阻与位置成正比。

当物体移动时，导线的长度将发生变化，从而改变电阻的值。

通过测
量电阻的变化，可以确定物体的位移。

电容式位移传感器是基于电容变化的原理工作的。

它们由一个固定电
容板和一个浮动电容板组成。

固定电容板与物体相连，浮动电容板与感兴
趣的物体相连。

当物体移动时，浮动电容板的位置将发生变化，从而改变
了电容值。

通过测量电容的变化，可以得知物体的位移。

激光位移传感器是利用激光束的干涉原理来测量物体位移的。

这种位
移传感器包括一个激光源和一个接收器。

激光束在物体上形成一个光栅，
当物体移动时，光栅的形状将发生变化，导致激光束在接收器上形成干涉
图案。

通过分析干涉图案的变化，可以得到物体的位移信息。

光栅位移传感器是一种使用光栅来测量物体位移的传感器。

光栅位移
传感器由一个光源和一个接收器组成。

光栅具有平行的光栅线。

当物体移
动时，光栅线将被遮挡或透过，从而改变光的强度。

通过测量光强的变化，可以确定物体的位移。

总的来说，位移传感器的工作原理是通过测量其中一种物理量的变化
来确定物体的位移。

每种位移传感器都有各自的利弊和适用范围。

选取合
适的位移传感器取决于具体的应用需求和测量精度要求。

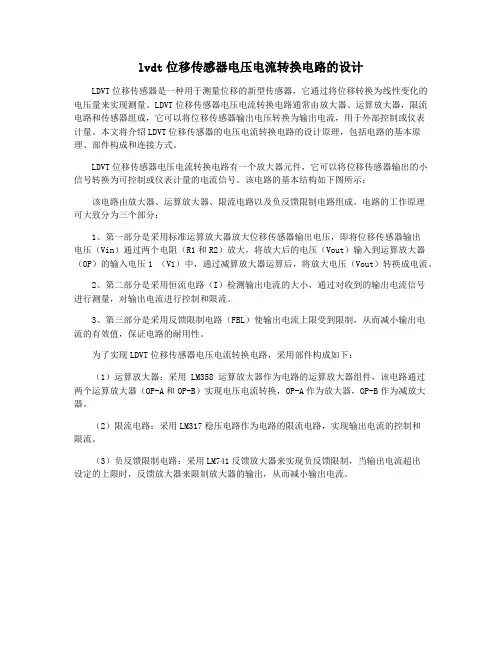

lvdt位移传感器电压电流转换电路的设计LDVT位移传感器是一种用于测量位移的新型传感器，它通过将位移转换为线性变化的电压量来实现测量。

LDVT位移传感器电压电流转换电路通常由放大器、运算放大器，限流电路和传感器组成，它可以将位移传感器输出电压转换为输出电流，用于外部控制或仪表计量。

本文将介绍LDVT位移传感器的电压电流转换电路的设计原理，包括电路的基本原理、部件构成和连接方式。

LDVT位移传感器电压电流转换电路有一个放大器元件，它可以将位移传感器输出的小信号转换为可控制或仪表计量的电流信号。

该电路的基本结构如下图所示：该电路由放大器、运算放大器、限流电路以及负反馈限制电路组成。

电路的工作原理可大致分为三个部分：1、第一部分是采用标准运算放大器放大位移传感器输出电压，即将位移传感器输出电压（Vin）通过两个电阻（R1和R2）放大，将放大后的电压（Vout）输入到运算放大器（OP）的输入电压1 （V1）中，通过减算放大器运算后，将放大电压（Vout）转换成电流。

2、第二部分是采用恒流电路（I）检测输出电流的大小，通过对收到的输出电流信号进行测量，对输出电流进行控制和限流。

3、第三部分是采用反馈限制电路（FBL）使输出电流上限受到限制，从而减小输出电流的有效值，保证电路的耐用性。

为了实现LDVT位移传感器电压电流转换电路，采用部件构成如下：（1）运算放大器：采用 LM358 运算放大器作为电路的运算放大器组件，该电路通过两个运算放大器（OP-A和OP-B）实现电压电流转换，OP-A作为放大器，OP-B作为减放大器。

（2）限流电路：采用LM317稳压电路作为电路的限流电路，实现输出电流的控制和限流。

（3）负反馈限制电路：采用LM741反馈放大器来实现负反馈限制，当输出电流超出设定的上限时，反馈放大器来限制放大器的输出，从而减小输出电流。

LVDT位移传感器介绍简介: 把LVDT的电测线路采用微电子技术全部封装入LVDT的壳体内。

输入电压±9V～±15V，输出信号±5V或0～5V或0～10V或4～20mA的信号，可与四位半液晶数显表DB-6型多点变位计配合使用，该仪器便于携带和在无交流电源的环境中使用。

DC－LVDT具有较强的抗干扰能力，适宜遥测。

工作原理: LVDT位移传感器由同心分布在线圈骨架上一初级线圈P，二个级线圈S1和S2组成，线圈组件内有一个可自由移动的杆装磁芯（铁芯），当铁芯在线圈内移动时，改变了空间的磁场分布，从而改变了初次级线圈之间的互感量M，当初级线圈供给一定频率的交变电压时，次级线圈就产生了感应电动势，随着铁芯的位置不同，次级产生的感应电动势也不同，这样，就将铁芯的位移量变成了电压信号输出。

为了提高传感器灵敏度改善线性度，实际工作时是将两个次级线圈反串接，故两个次级线圈电压极性相反，于是，传感器的输出是两个次级线圈电压之差，其电压差值与位移量成线性关系。

原理图如下：参数名称测量范围(mm)线性度土(%)灵敏度(mV/mm)直流差动变压器外形尺寸(mm)重量(g)高精度直DA一0.5 ±0.5(0～1)0.05 10000 140×φ15 90 DA一1 ±1(0～2) 0.05 5000 140×φ15 95 DA一2 ±2(0～4) 0.05 2500 140×φ15 95使用注意事项:1、传感器测杆应与被测物垂直接触。

2、请别让活动的铁芯和测杆受大的侧向力而造成变形弯曲，否则会严重影响测杆的活动灵活性。

传感器不可敲打、跌落。

3、避免所有引线在焊接处和电缆的夹固处断线。

4、夹持传感器壳体时应避免松动，但也不可用力太大、太猛。

5、安装传感器时应调节（挪动）传感器的夹持位置，使其位移变化不超出测量范围，既通过观测位移读数，使位移在预定的变化内，信号输出不超出额定范围。

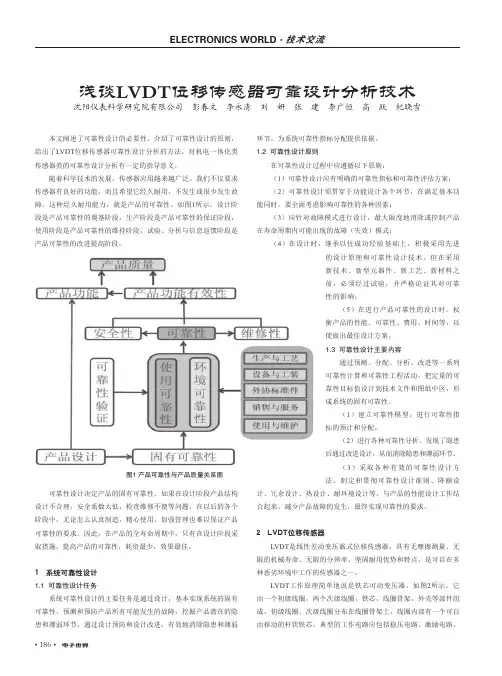

• 186•本文阐述了可靠性设计的必要性，介绍了可靠性设计的原则，给出了LVDT 位移传感器可靠性设计分析的方法，对机电一体化类传感器类的可靠性设计分析有一定的指导意义。

随着科学技术的发展，传感器应用越来越广泛。

我们不仅要求传感器有良好的功能，而且希望它经久耐用，不发生或很少发生故障。

这种经久耐用能力，就是产品的可靠性。

如图1所示，设计阶段是产品可靠性的奠基阶段，生产阶段是产品可靠性的保证阶段，使用阶段是产品可靠性的维持阶段，试验、分析与信息返馈阶段是产品可靠性的改进提高阶段。

环节，为系统可靠性指标分配提供依据。

1.2 可靠性设计原则在可靠性设计过程中应遵循以下原则：（1）可靠性设计应有明确的可靠性指标和可靠性评估方案；（2）可靠性设计须贯穿于功能设计各个环节，在满足基本功能同时，要全面考虑影响可靠性的各种因素；（3）应针对故障模式进行设计，最大限度地消除或控制产品在寿命周期内可能出现的故障（失效）模式；（4）在设计时，继承以往成功经验基础上，积极采用先进浅谈LVDT位移传感器可靠设计分析技术沈阳仪表科学研究院有限公司 彭春文 李永清 刘 妍 张 建 李广恒 高 跃 纪晓雪图1 产品可靠性与产品质量关系图可靠性设计决定产品的固有可靠性。

如果在设计阶段产品结构设计不合理，安全系数太低，检查维修不便等问题，在以后的各个阶段中，无论怎么认真制造，精心使用、加强管理也难以保证产品可靠性的要求。

因此，在产品的全寿命周期中，只有在设计阶段采取措施，提高产品的可靠性，耗资最少，效果最佳。

1 系统可靠性设计1.1 可靠性设计任务系统可靠性设计的主要任务是通过设计，基本实现系统的固有可靠性，预测和预防产品所有可能发生的故障，挖掘产品潜在的隐患和薄弱环节，通过设计预防和设计改进，有效地消除隐患和薄弱的设计原理和可靠性设计技术。

但在采用新技术、新型元器件、新工艺、新材料之前，必须经过试验，并严格论证其对可靠性的影响；（5）在进行产品可靠性的设计时，权衡产品的性能、可靠性、费用、时间等，以便做出最佳设计方案。

LVDT（Linear Variable Differential Transformer）位移传感器是一种常用的线性位移测量传感器，其原理基于电磁感应。

LVDT由一个主线圈和两个从线圈组成，主线圈位于中间，两个从线圈分别位于主线圈的两侧。

当LVDT的铁芯（也称为移动芯片）在被测量物体的位移作用下移动时，主线圈中的感应电压将发生变化。

当铁芯位于主线圈的中心位置时，主线圈中感应电压为零。

当铁芯向任一方向移动时，主线圈中感应电压将随之变化。

当铁芯移动到离中心位置一定距离时，感应电压的变化将达到最大值。

两个从线圈的作用是检测铁芯的位置，它们与主线圈的感应电压相互抵消，从而消除了温度和磁场的影响。

通过测量主线圈中的感应电压，可以确定铁芯的位移量。

由于LVDT的线性特性和高精度，它被广泛应用于工业自动化、航空航天、机械工程等领域的位移测量。

位移传感器的工作原理1. 引言位移传感器是一种广泛应用于工业自动化领域的传感器，用于测量物体的位置或位移。

本文将详细介绍位移传感器的工作原理及其应用。

2. 工作原理位移传感器的工作原理基于不同的物理原理，常见的包括电阻式、电容式、磁性、光电等。

2.1 电阻式位移传感器电阻式位移传感器利用电阻值的变化来测量位移。

常见的电阻式位移传感器有电位器和应变片传感器。

电位器是一种由导电材料制成的电阻器，当物体位移时，电位器的滑动触点会改变电阻值。

应变片传感器则是通过材料的应变来改变电阻值，从而测量位移。

2.2 电容式位移传感器电容式位移传感器利用电容值的变化来测量位移。

它由两个电极组成，当物体位移时，电极之间的电容值会发生变化。

常见的电容式位移传感器有平行板电容器和微型电容传感器。

2.3 磁性位移传感器磁性位移传感器利用磁场的变化来测量位移。

它通常由磁性材料和磁场传感器组成。

当物体位移时，磁性材料的磁场会发生变化，通过磁场传感器可以测量位移。

2.4 光电位移传感器光电位移传感器利用光学原理来测量位移。

它通常由光源、光电二极管和光敏电阻器组成。

当物体位移时，光敏电阻器接收到的光强会发生变化，通过测量光敏电阻器的电阻值可以得到位移值。

3. 应用领域位移传感器在工业自动化领域有着广泛的应用。

3.1 机械制造位移传感器可以用于测量机械零件的位置和位移，用于控制机械加工过程中的精度和稳定性。

例如，在数控机床中，位移传感器可以用于测量工件和刀具的相对位置，从而实现精确的切削加工。

3.2 汽车工业位移传感器在汽车工业中起着重要作用。

它可以用于测量汽车发动机的活塞位移、转向系统的转角、车身的倾斜角度等。

这些数据对于汽车的性能和安全性至关重要。

3.3 建筑工程位移传感器可以用于测量建筑物的变形和沉降。

在大型建筑物或桥梁工程中，位移传感器可以实时监测结构的变形情况，及时发现并修复潜在的安全隐患。

3.4 机器人技术位移传感器在机器人技术中起着重要作用。

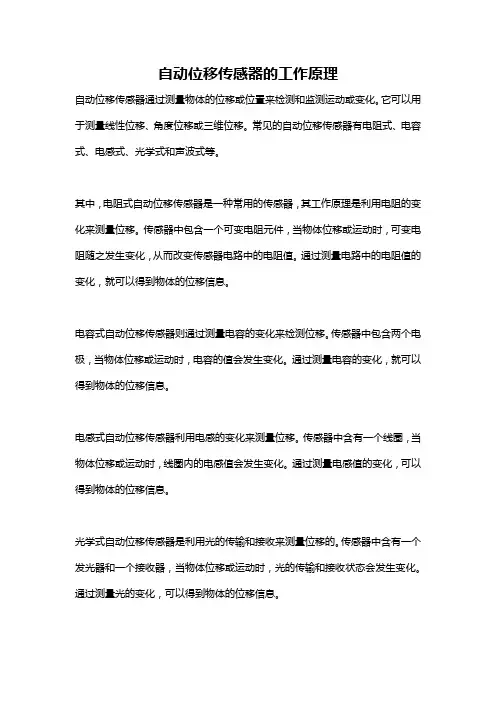

自动位移传感器的工作原理
自动位移传感器通过测量物体的位移或位置来检测和监测运动或变化。

它可以用于测量线性位移、角度位移或三维位移。

常见的自动位移传感器有电阻式、电容式、电感式、光学式和声波式等。

其中，电阻式自动位移传感器是一种常用的传感器，其工作原理是利用电阻的变化来测量位移。

传感器中包含一个可变电阻元件，当物体位移或运动时，可变电阻随之发生变化，从而改变传感器电路中的电阻值。

通过测量电路中的电阻值的变化，就可以得到物体的位移信息。

电容式自动位移传感器则通过测量电容的变化来检测位移。

传感器中包含两个电极，当物体位移或运动时，电容的值会发生变化。

通过测量电容的变化，就可以得到物体的位移信息。

电感式自动位移传感器利用电感的变化来测量位移。

传感器中含有一个线圈，当物体位移或运动时，线圈内的电感值会发生变化。

通过测量电感值的变化，可以得到物体的位移信息。

光学式自动位移传感器是利用光的传输和接收来测量位移的。

传感器中含有一个发光器和一个接收器，当物体位移或运动时，光的传输和接收状态会发生变化。

通过测量光的变化，可以得到物体的位移信息。

声波式自动位移传感器是利用声波的传输和接收来测量位移的。

传感器中含有一个发射器和一个接收器，当物体位移或运动时，声波的传输和接收状态会发生变化。

通过测量声波的变化，可以得到物体的位移信息。

总的来说，不同类型的自动位移传感器根据不同的物理原理来测量位移，并将位移信息转换成电信号或其他形式的信号输出，从而实现对位移的检测和监测。

位移传感器的原理位移传感器位移传感器又称为线性传感器，它分为电感式位移传感器，电容式位移传感器，光电式位移传感器，超声波式位移传感器，霍尔式位移传感器。

电感式位移传感器是一种属于金属感应的线性器件，接通电源后，在开关的感应面将产生一个交变磁场，当金属物体接近此感应面时，金属中则产生涡流而吸取了振荡器的能量，使振荡器输出幅度线性衰减，然后根据衰减量的变化来完成无接触检测物体的目的。

电感式位移传感器具有无滑动触点，工作时不受灰尘等非金属因素的影响，并且低功耗，长寿命，可使用在各种恶劣条件下。

位移传感器主要应用在自动化装备生产线对模拟量的智能控制。

位移是和物体的位置在运动过程中的移动有关的量，位移的测量方式所涉及的范围是相当广泛的。

小位移通常用应变式、电感式、差动变压器式、涡流式、霍尔传感器来检测，大的位移常用感应同步器、光栅、容栅、磁栅等传感技术来测量。

其中光栅传感器因具有易实现数字化、精度高（目前分辨率最高的可达到纳米级）、抗干扰能力强、没有人为读数误差、安装方便、使用可靠等优点，在机床加工、检测仪表等行业中得到日益广泛的应用。

原理计量光栅是利用光栅的莫尔条纹现象来测量位移的。

“莫尔”原出于法文Moire，意思是水波纹。

几百年前法国丝绸工人发现，当两层薄丝绸叠在一起时，将产生水波纹状花样；如果薄绸子相对运动，则花样也跟着移动，这种奇怪的花纹就是莫尔条纹。

一般来说，只要是有一定周期的曲线簇重叠起来，便会产生莫尔条纹。

计量光栅在实际应用上有透射光栅和反射光栅两种；按其作用原理又可分为辐射光栅和相位光栅；按其用途可分为直线光栅和圆光栅。

下面以透射光栅为例加以讨论。

透射光栅尺上均匀地刻有平行的刻线即栅线，a为刻线宽，b为两刻线之间缝宽，W=a+b称为光栅栅距。

目前国内常用的光栅每毫米刻成10、25、50、100、250条等线条。

光栅的横向莫尔条纹测位移，需要两块光栅。

一块光栅称为主光栅，它的大小与测量范围相一致；另一块是很小的一块，称为指示光栅。

电位计位移传感器的工作原理说起电位计位移传感器的原理，我有一些心得想分享。

你看，在生活中我们有那种可以拉伸的台灯，你拉动灯杆调整高度的时候，台灯的亮度也会跟着发生变化。

这其实就有点像电位计位移传感器的工作方式哦。

那电位计位移传感器到底是怎么工作的呢？简单来说，它就像是一个会根据位置变化来改变情况的小机关。

电位计位移传感器里面有一个电阻元件，这个电阻元件可是关键。

打个比方，这个电阻元件就像是一条长长的跑道，而且这条跑道可不是那种普通的、从头到尾一样的跑道。

当有物体产生位移的时候，就像一个小运动员在这个跑道上跑。

这个小运动员跨出的每一步，对应的跑道部分就和它的位移相关啦。

在电位计位移传感器里，有一个滑片会随着位移而在电阻元件上移动。

这个滑片就像那个小运动员。

有意思的是，随着滑片的移动，它在电阻元件上的不同位置会导致电阻值发生改变。

电路里的电流也会跟着电阻的变化而变化。

你可以想象，电流就像是水流，电阻是水管中的堵塞物。

电阻变了，水管的堵塞程度变了，水流的速度也就不一样了。

再结合我们之前说的那个拉伸台灯的例子，灯杆拉伸改变了滑动的部分（相当于电位计位移传感器的滑片）的位置，进而改变了电路中的电阻，灯泡的亮度（类似电流的输出表征）也就跟着变了。

说到这里，你可能会问，那这个原理在实际中有啥用呢？其实可多了呢。

比如说在汽车的电子油门控制系统中就会用到电位计位移传感器。

踏板的踩下程度，其实就是一种位移，被传感器转化成电信号，这样汽车电脑就能根据踏板的情况来控制油门大小啦。

老实说，我一开始也不明白这个原理里面那些电阻啊、滑片啊是怎么协调工作得那么精准的。

但是在我一点点学习和研究的过程中，发现多联系生活中的例子就容易理解多了。

不过我也清楚我的理解还有些局限性。

像在一些很精密的仪器里，如何保证电位计位移传感器不受外界干扰就还有很多学问。

这个时候就需要考虑一些电磁屏蔽之类的技术，这些就是我现在还不太搞得清楚的地方啦。

我想这也可以给大家留下一些思考的空间，大家不妨讨论一下，在自己见过的设备中，还有哪些是利用电位计位移传感器这个原理的，或者对于我刚刚提到的干扰问题，有没有自己的见解呢？。

位移传感器生产原理及应用位移传感器是一种用于测量物体位置或位移的设备，它能够将物体移动的距离转换成电信号输出。

位移传感器的生产原理主要是根据不同的测量原理和技术来实现的，常见的有电容式、电感式、压阻式等多种类型。

每种类型的传感器都有其适用的场景和特点，可以根据不同的需求来选择合适的传感器类型。

电容式位移传感器是一种常见的类型，其基本原理是通过在被测物体和传感器之间建立一个电容，当被测物体发生位移时，电容的参数随之变化，进而产生电信号输出。

而电感式位移传感器则是利用电感的变化来测量位置，当被测物体发生位移时，电感的参数也会发生变化，从而产生电信号输出。

压阻式位移传感器则是通过物体与传感器之间的压力变化来实现位移测量，当物体移动时，压力的变化也会引起电信号的输出。

位移传感器在工业生产、机械设备、汽车、航空航天等领域都有广泛的应用。

在工业生产中，位移传感器常用于控制系统、自动化设备中，用来监测机器人的运动、生产线上的物体位置等。

在机械设备中，位移传感器可以用来检测机械零件的位置、运动轨迹等，从而实现精准的控制和监测。

在汽车领域，位移传感器可以用来测量车辆各部件的位置、运动状态，从而实现车辆悬挂、转向等系统的自动控制。

在航空航天领域，位移传感器也有着重要的应用，可以用于飞行器的姿态测量、导航系统等。

位移传感器的应用范围非常广泛，除了上述领域之外，在科研实验、医疗设备、建筑工程等领域也有着重要的应用。

在科研实验中，位移传感器可以用于测量实验装置的位移，从而获取实验数据。

在医疗设备中，位移传感器可以用于监测患者的身体部位的位置，如呼吸机、手术器械等。

在建筑工程中，位移传感器可以用来监测建筑结构的变形和位移，从而保障建筑的安全性。

总的来说，位移传感器是一种非常重要的工业传感器，它的生产原理和应用领域非常广泛。

随着技术的不断进步，位移传感器的性能和精度也在不断提高，能够更加准确地实现位移测量。

在未来，随着工业自动化、智能化的发展，位移传感器将会有更广泛的应用，为各个领域的生产和科研提供更好的技术支持。

L V D T式位移传感器的原理The Standardization Office was revised on the afternoon of December 13, 2020LVDT式位移传感器的原理Linearity Variable Differential Transducers简称 LVDT，中文译名为差动变压器式位移传感器，在世界范围内盛销数十年而不衰，足以看出它的各项性能在当前工业过程检测与试验领域中的适应性。

随着系统对检测元件提出越来越高的要求同时，它的技术性能在不断的完善与发展，应用领域也在不断地更新与扩大。

差动变压器(LVDT)的原理比较简单。

它就是在一个线圈骨架(1)上均匀绕制一个一次线圈(2)作励磁。

再在两侧绕制两个二次线圈(3与4)，与线圈同轴放置一个铁芯(5)，通过测杆(6)与可移动的物体连接。

线圈外侧还有一个磁罩(7)作屏蔽，如图1－1示。

在未引入铁芯以前，一次线圈通入交流电流后产生一个左右对称的沿轴向分布的交变磁场。

交变磁场在两个对称放置的二次线圈上产生的感应电动势当然相等，引入铁芯后，铁芯在一次交变磁场的激励下，产生沿铁芯中心轴（当然也是线圈的中心轴）分布并与铁芯对称的交变磁场。

这样，线圈中心轴上的磁感应强度就成为铁芯位置的轴向分布函数，于是两个二次线圈的感应电动势Es1与Es2也成了铁芯位置的函数。

如果设计得当，两者可成为线性函数关系。

将两个二次线圈差接后，即可获得与铁芯位移成线性关系的二次输出:Es=Es1-Es2。

这就是LVDT的简单工作原理（如图1-2示）。

LVDT式位移传感器的原理二差动变压器式位移传感器（LVDT）为电磁感应原理，其结构示意见图一。

（图一：LVDT工作原理图）采用环氧树脂，不锈钢等材料作为线圈骨架，用不同线径的漆包线在骨架上绕制线圈。

与传统的电力变压器不同。

LVDT 是一种开磁路弱磁耦合的测量元件。

在骨架上绕制一组初级线圈，两组次级线圈，其工作方式依赖于在线圈骨架内磁芯的移动，当初级线圈供给一定频率的交变电压（激励电压）时，铁芯在线圈内移动就改变了空间磁场分布从而改变了初，次级线圈之间的互感量，次级线圈就产生感应电动势，随着铁芯位置的不同，互感量也不同，刺激产生的感应电动势也不同，这样就将铁芯的位移量（实际的铁芯是通过测杆与被测物保持相接触，也就是被测物体的位移量）变成电压信号输出，由于两个次级线圈电压极性相反，所以传感器的输出是两个次级线圈电压之差，其电压差值与位移量成线性关系（图二LVDT电原理图）当铁芯处在线圈正中间位置时两次级线圈感应电压相等但相位相反，其电压差值为零，当铁芯往右移动时，右边的次级线圈感应的电压大于左边。

位移传感器的工作原理位移传感器是一种用于测量物体位移的装置。

它通过将物体的位移转换为电信号来实现测量。

位移传感器在许多领域中都有广泛的应用，例如工业自动化、机械加工、医疗设备等。

位移传感器的工作原理基于不同的物理原理，常见的几种工作原理包括电阻式、电容式、电感式和光电式。

电阻式位移传感器是最常见的一种类型。

它利用电阻的变化来测量物体的位移。

普通情况下，电阻式位移传感器由一个固定电阻和一个活动电阻组成。

活动电阻的位置随着物体的位移而改变，从而导致电阻值的变化。

通过测量电阻值的变化，可以确定物体的位移。

电容式位移传感器利用电容的变化来测量物体的位移。

它通常由两个平行的电容板组成，当物体位移时，电容板之间的距离也会发生变化，从而导致电容值的变化。

通过测量电容值的变化，可以确定物体的位移。

电感式位移传感器利用电感的变化来测量物体的位移。

它通常由一个线圈和一个铁芯组成。

当物体位移时，铁芯的位置相对于线圈也会发生变化，从而导致电感值的变化。

通过测量电感值的变化，可以确定物体的位移。

光电式位移传感器利用光的变化来测量物体的位移。

它通常由一个发光二极管和一个光敏电阻组成。

当物体位移时，发光二极管照射到光敏电阻上的光强度会发生变化，从而导致电阻值的变化。

通过测量电阻值的变化，可以确定物体的位移。

除了上述几种常见的工作原理外，还有其他一些特殊的工作原理，如压电式、磁电式、超声波式等。

不同的工作原理适合于不同的应用场景，选择合适的工作原理可以提高位移传感器的测量精度和稳定性。

位移传感器的性能指标包括测量范围、灵敏度、分辨率、线性度、重复性和稳定性等。

测量范围是指位移传感器能够测量的最大位移值，灵敏度是指位移传感器输出信号与输入位移之间的关系，分辨率是指位移传感器能够分辨的最小位移值，线性度是指位移传感器输出信号与输入位移之间的线性关系，重复性是指位移传感器在相同位移条件下重复测量的一致性，稳定性是指位移传感器在长期使用过程中输出信号的稳定性。

LVDT工作原理和常见故障处理方法发表时间：2019-12-27T15:18:14.537Z 来源：《中国电业》2019年第18期作者：张涛[导读] 本文主要介绍了LVDT的工作原理，运行中经常出现的故障及处理方法【摘要】本文主要介绍了LVDT的工作原理，运行中经常出现的故障及处理方法，并针对故障做出改进措施，增加设备运行的可靠性。

【关键词】LVDT；DEH；振动；可靠性一、系统概述江苏阚山发电有限公司2X600MW超超临界机组DEH系统使用的是爱默生公司的OV ATION型集散控制系统。

两个控制柜(DPU41/91、DPU42/92)；一套Ovation 工程师/高性能工具库工作站；一套Ovation操作员工作站组成。

本机组是单轴、两缸两排汽，一次中间再热凝汽式汽轮机，具有很高的运行效率和最大的可靠性。

主蒸汽通过两个主汽阀（TV）和四个调节阀(GV进入汽轮机的高压缸。

再热蒸汽通过两个再热主汽阀和四个再热调节阀（IV）进入中压缸。

高压主汽阀、调节阀和再热调节阀为调节活塞型阀门，再热主汽阀为扑板式阀。

主汽阀、调节阀和再热调节阀的开度由电信号控制。

二、LVDT的控制回路和工作原理简介1、控制回路简介机组运行时，DEH系统发出调门指令经DPU41/91控制器的VP卡输出送至MOOG阀，MOOG阀接受阀门开度指令的电信号后转换成调节油压进入油动机，改变油动机高压抗燃油的进油量，油动机的阀杆位置随之改变。

阀门的机械位置通过LVDT的反馈电信号送入DPU41/91控制器的VP卡，经VP卡内的PID整定后，发出电信号送入MOOG阀，形成闭环回路。

所以在机组运行中LVDT的稳定性尤其重要，如果LVDT出现故障会引起主汽压力波动，机组负荷突变，轴系振动，机组跳闸等危险。

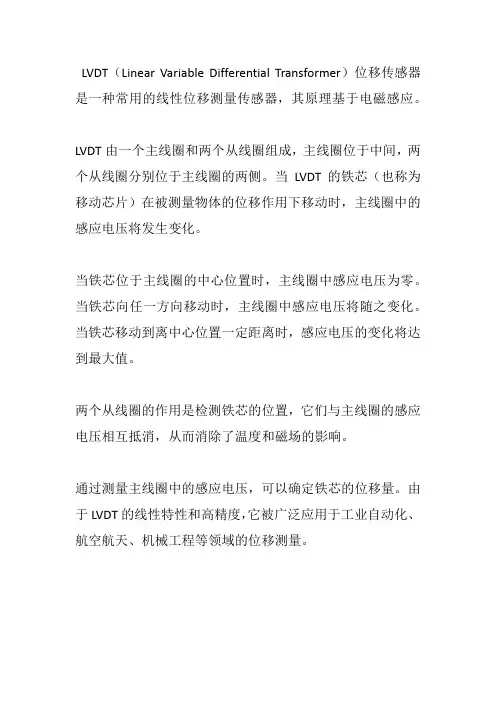

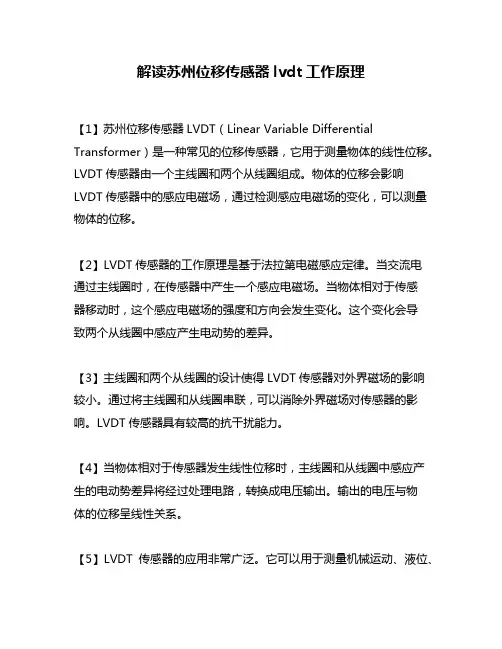

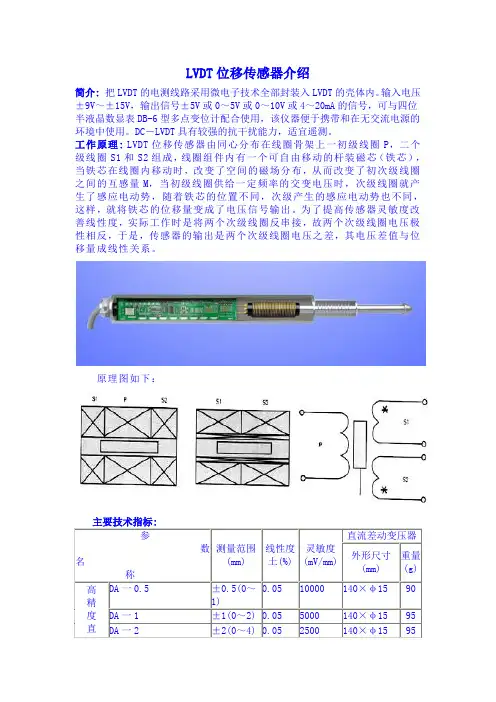

2、LVDT的工作原理LVDT(Linear.Variable.Differential.Transformer)是线性可变差动变压器缩写，简单地说是铁芯可动变压器。
