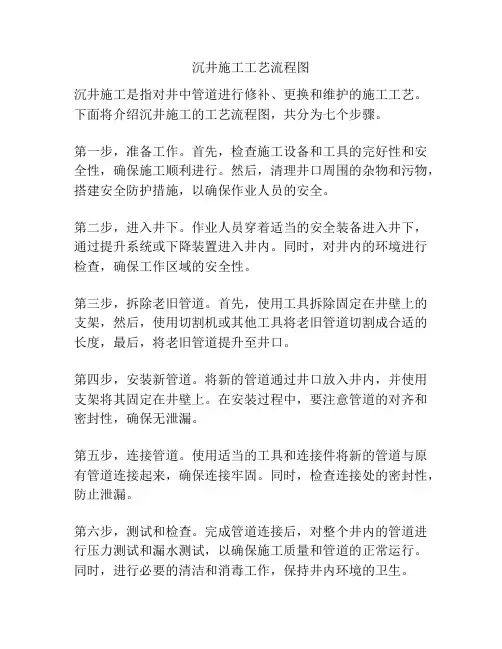

沉井施工工艺流程图沉井施工是指对井中管道进行修补、更换和维护的施工工艺。
下面将介绍沉井施工的工艺流程图，共分为七个步骤。
第一步，准备工作。
首先，检查施工设备和工具的完好性和安全性，确保施工顺利进行。
然后，清理井口周围的杂物和污物，搭建安全防护措施，以确保作业人员的安全。
第二步，进入井下。
作业人员穿着适当的安全装备进入井下，通过提升系统或下降装置进入井内。
同时，对井内的环境进行检查，确保工作区域的安全性。
第三步，拆除老旧管道。
首先，使用工具拆除固定在井壁上的支架，然后，使用切割机或其他工具将老旧管道切割成合适的长度，最后，将老旧管道提升至井口。
第四步，安装新管道。
将新的管道通过井口放入井内，并使用支架将其固定在井壁上。
在安装过程中，要注意管道的对齐和密封性，确保无泄漏。
第五步，连接管道。
使用适当的工具和连接件将新的管道与原有管道连接起来，确保连接牢固。
同时，检查连接处的密封性，防止泄漏。
第六步，测试和检查。
完成管道连接后，对整个井内的管道进行压力测试和漏水测试，以确保施工质量和管道的正常运行。
同时，进行必要的清洁和消毒工作，保持井内环境的卫生。
第七步，整理和清理。
施工结束后，对施工场地进行整理和清理工作，清除杂物和污物，并将废弃物安全处理。
总结起来，沉井施工工艺流程图包括准备工作、进入井下、拆除老旧管道、安装新管道、连接管道、测试和检查以及整理和清理等七个步骤。
这些步骤有序地进行，确保了施工的顺利进行和管道的正常运行。
同时，要注意施工过程中的安全和环境保护，以确保作业人员的安全和井内环境的卫生。

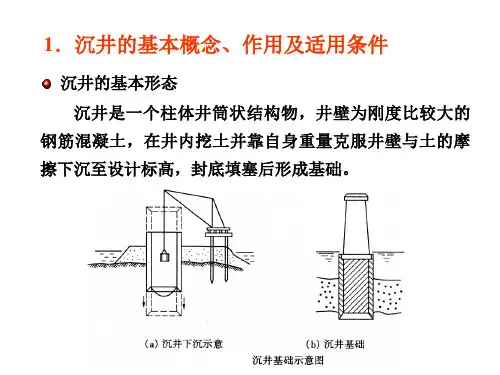

沉井基础在修建负荷较大的建筑物时，其基础要坐落在坚固、有足够承载能力的土层上，当这类土层距地表成较深(8m~30m ）,天然基础和桩基础都受水文地质条件限制时，常采用沉井基础.沉井是桥梁墩（台）深基础的一种常用类型.如图1。
沉井在下沉过程中,坑壁不需要临时支撑和防止围堰。
如果沉井报穿过的土层允许排水开挖下沉,则沉井的埋置深度很容易达到，其垂直度亦好控制.如果遇到饱和水分土层时，排水开挖会出现翻砂现象，往往造成沉井歪斜。
如果遇到孤石、倒木、溶洞及坚硬的障碍物时，需做特殊处理.沉井是基础的组成部分之一，具有设计需要的壁厚和垂直隔墙，为上下开口的筒形结构物，通常用混凝土或钢筋混凝土制成。
底节沉井一般是在河床或滩地筑岛上建造，特殊情况可采用浮式沉井，在其强度达到设计要求后，抽除刃脚垫木，对称、均匀地挖去井内土，通过取土井孔运出井外弃之。
随着井内土面逐渐下降,沉井在自重的作用下，克服刃脚土的支承力和外井壁与土的摩阻力而下沉。
此时的井壁起着支撑坑壁土不内塌的作用。
沉埋的全部高度是依据施工条件，分成若干节制成的.当第一节沉井沉到适当位置后，在其上接高第二节沉井，然后再继续下沉。
就这样接高、下沉、再接高、再下沉，图1桥墩沉井基础示意图直至达到设计标高，清理基底后进行封底、填充和浇筑顶盖板。
一、适用范围和准备工作一）、适用范围当天然基础和桩基础受水文、地质条件限制施工困难时，可采用沉井基础，沉井基础尤其适用于竖向各横向承载力大的深基础。
由于沉井种类不同，各自的适用范围亦有所区别，应根据需要进行选择。
㈠沉埋种类1、 按制造情况可分为：⑴就地浇筑下沉沉井：多采用混凝土或钢筋混凝土沉井,筑岛立模浇筑混凝土后,就地挖土下沉。
⑵浮式沉井：多为钢壳井壁，亦有空腔钢丝网水泥薄壁沉井、钢筋混凝土薄壁沉井，是在岸上制造成型,通过滑道等方法下水浮运到位。
还有的在船上制作成型，采用一整套吊装设备和措施，使其浮运到位下沉，或采用船运到位，用沉船方法，使其下沉。

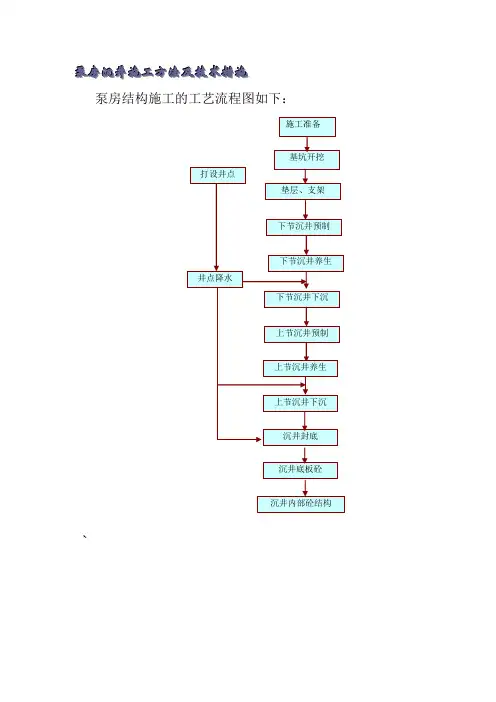

泵泵房房沉沉井井施施工工方方法法及及技技术术措措施施泵房结构施工的工艺流程图如下：`图1.1-1 泵房施工工艺流程图1.1 井点降水1.1.1 井点管布置泵房基坑开挖采用喷水井点降水法降低地下水位，井点管采用直径38mm的钢管。
滤管长度为1.2m，直径与井点管直径相同。
连接管用钢管制作，直径为55mm，每个接管均装设阀门，以便检修井点。
集水总管用直径为127mm的钢管分节连接，每节长4m，每隔3m设一个连接井点管接头。
泵房井点平面布置采用U形布置，在基坑边2.5m 处埋设井点，井点间距3m，井点管埋深15m，共设12根井点管。
1.1.2 喷水井点施工方法井点管成孔采用高压水冲管冲孔方法理设井点。
冲孔时冲管必须垂直，孔径为φ300，深度必须超出滤管底0.7m，放入井管时应尽量居中，在注水清孔后再回填粗砂滤料。
砂回填量不小于计算值的95%，在井管上口以下1m范围内采用粘土封口，以保证管内真空度。
井点正式使用前整个井点系统必须先进行检查，在确保无漏气的情况下，方可正式开始运行。
井点管滤网一般都深入到含水层，当滤管在万不得已的情况下，必须打到粘土层时，则在施工时必须将冲孔扩大至φ500，并仔细填砂，以锡滤管受淤堵塞。
井点管滤网的高程应齐平，以免在降水过程中发生漏气现象。
为了能及时了解降水效果，保证施工的正常运行，在适当的位置设置2组观察孔，每组由4根φ10钢管组成，管长为11m，观察孔必须每天由专人量测记录。
如发现异常情况应及时汇报，以便能及时采取有效措施，保证基坑稳定，使工程能顺利进行。
1.2 基坑开挖基坑开挖前，预先按照测量控制点对基坑进行测量定位，定出基坑的开挖范围，距测量放线位置在基坑东侧设置2台ISW20-110卧式离心泵，配备2支水枪，两台pc400-6反铲挖掘机，由东向西开挖，开挖深度为1.4米。
在基坑开挖的过程中注意控制基坑的深度及边坡，边施工边检查，保持坑底平整。
基坑四边放坡均为1：2，在开挖至标高时，引用水准点进行多点测量，统一清淤整平，保持基坑底的宽度和深度。

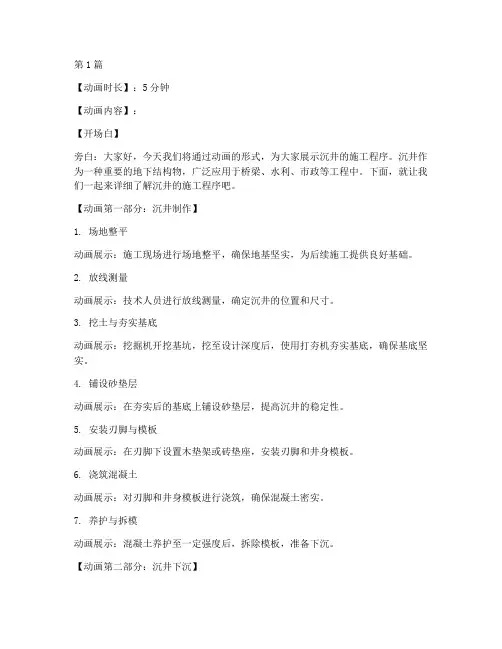

第1篇【动画时长】：5分钟【动画内容】：【开场白】旁白：大家好，今天我们将通过动画的形式，为大家展示沉井的施工程序。
沉井作为一种重要的地下结构物，广泛应用于桥梁、水利、市政等工程中。
下面，就让我们一起来详细了解沉井的施工程序吧。
【动画第一部分：沉井制作】1. 场地整平动画展示：施工现场进行场地整平，确保地基坚实，为后续施工提供良好基础。
2. 放线测量动画展示：技术人员进行放线测量，确定沉井的位置和尺寸。
3. 挖土与夯实基底动画展示：挖掘机开挖基坑，挖至设计深度后，使用打夯机夯实基底，确保基底坚实。
4. 铺设砂垫层动画展示：在夯实后的基底上铺设砂垫层，提高沉井的稳定性。
5. 安装刃脚与模板动画展示：在刃脚下设置木垫架或砖垫座，安装刃脚和井身模板。
6. 浇筑混凝土动画展示：对刃脚和井身模板进行浇筑，确保混凝土密实。
7. 养护与拆模动画展示：混凝土养护至一定强度后，拆除模板，准备下沉。
【动画第二部分：沉井下沉】1. 设置垂直运输机械动画展示：安装吊车等垂直运输机械，用于运输施工材料。
2. 设置排水泵与排水沟动画展示：设置排水泵和排水沟，确保沉井下沉过程中排水顺畅。
3. 下沉观测与纠偏动画展示：技术人员对沉井进行下沉观测，发现偏差时及时纠偏。
4. 下沉至设计标高动画展示：沉井下沉至设计标高，确保施工精度。
5. 降水与封底动画展示：降水并设置集水井，进行封底施工。
6. 底板防水与钢筋绑扎动画展示：对底板进行防水处理，绑扎底板钢筋。
7. 浇筑底板混凝土动画展示：浇筑底板混凝土，确保混凝土密实。
【动画第三部分：沉井施工完毕】1. 施工内隔墙、梁、板动画展示：在沉井内部施工内隔墙、梁、板等结构。
2. 施工顶板与上部建筑动画展示：施工顶板和上部建筑，确保结构完整。
3. 回填土动画展示：回填沉井周围土方，确保沉井稳定。
【动画结尾】旁白：以上就是沉井的施工程序动画，希望大家通过这个动画能够更好地了解沉井的施工过程。
感谢观看，祝大家施工顺利！【字数统计】：526字第2篇一、开场动画画面显示一片宽阔的施工场地，背景音乐激昂，镜头缓缓拉近，聚焦于一片正在建设的工地。

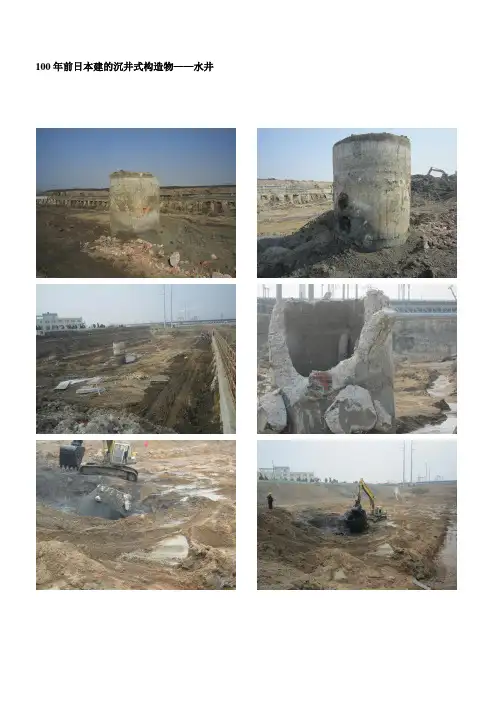

100年前日本建的沉井式构造物——水井
沉井的施工工艺
先预制个带刃脚的圆管结构底座，选择水井地点移至到所要沉放的位置。
人工挖取管内土体部分，利用结构自重 边挖边下沉。
下沉到适当位置时安装模版浇筑上节混凝土接高管体。
待砼达到要求强度拆模，拆模后再接着开挖。
这样循环不断的施工，直至沉井下沉到要求位置。
开挖时可人工向上提土，也可用滑轮省力。
开挖有水时要采取排水，渗水不大可用水桶提出，深水厉害或遇到涌泉，水井就成功了。
施工动画简介：
施工动画技术可以进行施工全过程模拟，因为它更真实、更精确、也更易操作，所以被广泛应用到工程当中，例如上海动画公司工程招标、报告、以及评估等等。
施工动画比一般3d动画制作要求更高，它要求制作人员既要了解施工技能，又要熟练地运用计算机三维建模技术搭建真实的施工方案数字环境，还要必须了解建筑结构和施工计划，然后3d动画设计根据客户提供的施工方案和施工说明，把它转化为数字化，并用动画制作的方式表现出客户的要求和目的。
动画设计技术模拟施工过程。
由于其精确性、真实性和无限的可操作性，目前被广泛应用于工程投标、汇报、评估。
上面一段落我们看了施工动画的简介，那么沉井施工动画演示又是怎么一回事呢？沉井施工动画演示是通过3d动画、建筑动画技术来表现沉井施工工艺的一种表达方式，简单的说就是两者结合在一起，使人看了更容易的理解。
沉井施工动画演示
施工的难度和使用的机器情况，用工程动画来模拟就是可以展示一些看不见的细节，对于成熟的工艺流程，3d动画制作做起来还是比较快的，意河动画做施工动画，谈的挺好的，期待他们的作品。
定位→基坑开挖（一般会先挖2米左右，减少下沉深度和筒内取土量）→垫层→刃脚制作→
筒壁制作→下沉→（第二节制作→第二次下沉）→封底→底板
沉井施工步骤：
1.场地平整，铺垫木、制作底节沉井
2.拆模，刃脚下一边填塞砂、一边对称抽拔出垫木
3.均匀开挖下沉沉井，底节沉井下沉完毕
4.地产动画、动画公司的建筑第二节沉井，继续开挖下沉并接筑下一节井壁
5.下沉至设计标高，清基
6.沉井封底处理
7.施工井内设计和封顶等
一般的沉井施工动画演示在传播中有哪些优点呢？
1、手机客户端，将沉井施工动画下载到手机，施工人员可以随时随地进行直接操作，方便快捷。
2、PC端后台处理数据，一个项目会有很大的数据，如进出库，如果工作日报，相关资料和图纸等，三维动画设计制作、三维动画公司、3d动画制作公司、三维动画制作公司，这些都需要有一个数据处理后台进行处理。
而用沉井施工动画演示的话就会很简单快捷的展示出施工工艺中的相关资料和施工的优势！在甲方面前将会展现的很更加完善，和口头阐述会方便快捷很多！
3、第三方平台，如果有一些资料和功能可能需要整合其他第三方平台来进行完善的。
其他的典型这样做的施工软件我所知道的就有指管装这款软件管理软件！有需要的可以选择来试用一下，软件在各大app市场都有下载的！也可以到他们官网下载这样版本可能会新一些！
施工动画主要工程内容含三座不同结构形式的特大桥及路基工程，对工程中的斜拉桥转体施工、钻孔桩施工、建筑动画制作、建筑漫游动画、工程动画制作、房产动画制作、地铁施工动画、挂篮悬浇施工等施工技术均进行了沉井施工动画演示介绍，非常值得一看哦。
制作沉井施工动画演示的时间长短是怎么确定的？我们在制作沉井施工动画演示之前是要和客户进行长时间细致的沟通的，否则对于动画公司来说，三维动画公司、三维动画设计工作是没法进行的，不能重复的修改。
往往有时是没有沟通好，双方对于同一个方案，又有不同的考虑，那么沉井施工动画演示表现时长的确定，就是一个需要反复商量与确定的问题。
很显然，沉井施工动画演示制作，肯定是专业领域，那么对于动画时长的确定，意河动画动画制作公司一般都是怎么做的呢？现在我们主要说生产线或者施工工艺流程类型的。
相关的
步骤如下：
首先就是要确定整个施工方案究竟有多大。
对于动画公司来说，方案的大小，决定了建模的数量，渲染的难度，等等。
对于客户方来说，方案的大小，当然是以自己的需求而定。
方案越大，表现的东西越多。
在动画表现上，则需要表现整体场景，整体效果，并且做相关说明。
其次要确定重点表现的内容，侧重点内容，以及非重点内容。
桥梁施工动画、建筑施工动画制作、隧道施工动画、施工动画制作重点内容当然要重点表现，时间可能稍长。
侧重点内容，表现时长和特写，当然就会少一些。
而非重点的内容，一般来说就一带而过了。
可能画面里显示一下而已，又或者旁白里稍稍提及一下。
这样来看，内容划分好之后，各个内容的表现时间，就会大致确定了。
将各阶段的时间相加起来，再加上一些细节或者特点补充，再加上一些开头和结尾的展现，一个具体的的动画表现时长，就可以确定了。
