电缆测温装置工程粤垦路～广园东管段工作坑施工专项施工组织设计第一章工程概况第一节工程概况1、工程概述本工程为电力电缆测温系统装置安装的工作坑土建工程。

工程位于天河区粤垦路－广园快速干线交叉口处，拟在现有穿越广园快速干线150KV电缆走廊的中部设置一个电缆测温装置，以便于监测此干管的安全使用状况。

根据电力部门要求，监测点设置在广园快速干线跨线桥桥底的掉头车位西侧，我司须在监测点开挖一个直径米的工作坑，作为测温装置施工的安装平台。

2、工作坑施工工艺采用沉井不排水下沉的方法进行施工。

根据现场施工条件，由于施工点地处广园快速干线与粤垦路交叉口，交通流量和负荷都非常大，施工面不能太大，考虑采用沉井法施工。

为防止施工过程中车流产生的振动影响沉井的结构安全和路面安全，并考虑沉井施工的顺利下沉到位，沉井施工前应先对沉井外周施打三排8米长三管旋喷桩（搅拌桩与沉井外径的净空为，桩径600mm，桩与桩之间咬合200mm，水泥采用早强425号水泥，水泥掺量不小于300kg/m）。

第二节施工要点1、本工程广园快速干线与粤垦路交叉口，工程的基坑开深度大且地质情况未明。

工程施工时必须注意基坑支护和地下水、流砂的处理，确保行车道的安全。

2、本工程有双三管高压旋喷桩、沉井不排水下沉等重要施工工艺，而且工期紧，施工中必须确保施工质量、施工安全和工程进度。

3、施工协调。

施工地段管辖部门包括交通管理部门和道路管理部门，施工前须取得各管辖部门的认可并得到协助方可进行施工，施工过程中严格接受管辖部门的监管。

第三节工程量概算第二章主要施工工艺第一节高压旋喷桩施工工艺1、施工准备本工程采用三管旋喷桩，平均桩长8m，桩体直径Φ600mm，桩顶标高等于地面标高，单层桩在横向相互嵌入20cm，桩芯距离400mm。

旋喷桩采用425＃水泥，水灰比宜为，灌入水泥浆液的比重宜为，返浆比重宜为。

水泥用量不少于300kg/m。

灌浆压力不少于20Mpa。

施工前，做好工艺性试桩，以确定各项施工技术参数。

沉井和沉箱工程一、专业工程特点沉井和沉箱都是在地面（地坑）上按设计要求进行预制，待达到一定强度后下沉至土中或水中就位的地下或水下工程。

1．沉井工程具有以下特点：沉井结构截面尺寸和刚度大、承载力高、抗渗、耐久性好，内部空间可资利用，可用于很大深度的地下工程施工中，深度可达50m；施工不需复杂的机械设备，在排水和不排水的情况均能施工；可用于各种复杂地形、地质条件；当沉井尺寸大时，制作和下沉均能使用机械化施工；可在地下水很大、土的渗透系数大，难以将地下水排干，地下有流砂或其它有害土质情况下施工。

沉井比大开挖施工，可大大减少挖运、回填的土方量，因此可以加快施工进度，降低施工费用。

缺点是：施工工序较多、施工工艺较复杂、技术要求高、质量要求严格。

2．沉箱工程的特点：沉箱工程是将水下工程的结构物改为在地面上进行预制，其质量易控制；沉箱在预制达到一定强度后可具有自浮能力，方便进行水上搬运，其结构裁面尺寸可以做得很大，适应于水下大型结构工程；由于可避免进行水下施工，可以大大降低施工费用。

缺点是：施工工序多，施工工艺复杂，技术要求高，质量控制（特别是水下就位准确性控制）要求严格。

二、沉井和沉箱的监理工作流程图纸会审→施工组织设计审批→材料报验→工序报验（沉井、沉箱预制、下沉、就位）→现场检查、检验、旁站、巡视、平行检验→阶段性验收、质量评定。

三、监理工作的方法和措施1．质量事前控制：在工程开工前，对设计图纸、施工方案、技术措施、质量体系和管理制度等进行审核，审核通过后才准开工；同时要对用于工程的原材料、半成品或成品、施工设备的质量进行签证认可，才准在工程中使用；上道工序未经监理工程师签证验收，不得进行下道工序施工2．质量事中控制：在沉井、沉箱在地面进行预制的过程中，监理人员要深入现场，按照钢筋混凝土质量控制要求和设计要求进行检查和旁站；对沉井、沉箱的下沉过程中，监理人员应对下沉过程进行检查，及时发现问题，提出改进意见，尽要能使质量问题消灭在萌芽状态。

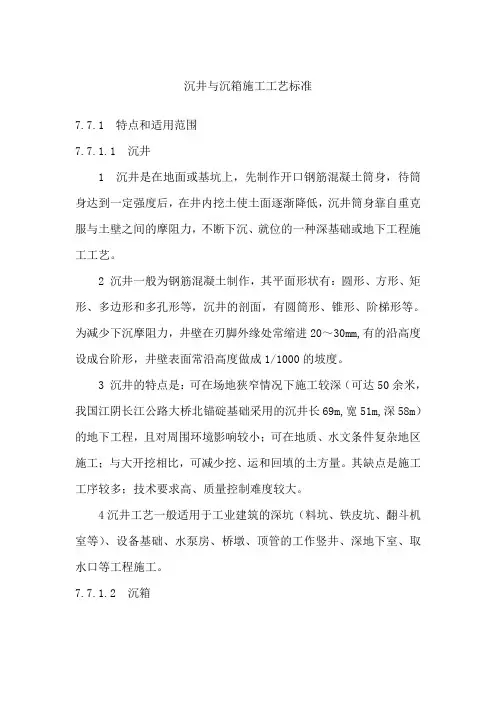

沉井与沉箱施工工艺标准7.7.1 特点和适用范围7.7.1.1 沉井1 沉井是在地面或基坑上，先制作开口钢筋混凝土筒身，待筒身达到一定强度后，在井内挖土使土面逐渐降低，沉井筒身靠自重克服与土壁之间的摩阻力，不断下沉、就位的一种深基础或地下工程施工工艺。

2 沉井一般为钢筋混凝土制作，其平面形状有：圆形、方形、矩形、多边形和多孔形等，沉井的剖面，有圆筒形、锥形、阶梯形等。

为减少下沉摩阻力，井壁在刃脚外缘处常缩进20～30mm,有的沿高度设成台阶形，井壁表面常沿高度做成1/1000的坡度。

3 沉井的特点是：可在场地狭窄情况下施工较深（可达50余米，我国江阴长江公路大桥北锚碇基础采用的沉井长69m,宽51m,深58m）的地下工程，且对周围环境影响较小；可在地质、水文条件复杂地区施工；与大开挖相比，可减少挖、运和回填的土方量。

其缺点是施工工序较多；技术要求高、质量控制难度较大。

4沉井工艺一般适用于工业建筑的深坑（料坑、铁皮坑、翻斗机室等）、设备基础、水泵房、桥墩、顶管的工作竖井、深地下室、取水口等工程施工。

7.7.1.2 沉箱1 沉箱又称气压沉箱，沉箱的外形和构造与沉井相同，下沉工艺也与沉井基本类似。

只是在底节作成一个有顶盖的工作室，然后在顶盖板上装设井管及气闸，工人在工作室内挖土，使沉箱在自重作用下下沉。

当工作室进人水下时，通过气闸和气管打人压缩空气，把工作室的水排出，工作室仍能照常施工作业。

在不断挖土下沉的同时，箱顶也不断浇筑接高，直到沉至设计标高，然后，用混凝土封填工作室，并撤去气闸和井管。

2 沉箱的最大优点是：工作室内的水是由高压压缩空气自刃脚处排挤出，因此其下沉过程中能处理任何障碍物，并能直接鉴定和处理基底，基础质量可靠。

但早期的沉箱是完全靠人在工作室内工作，工作室内始终保持高压对施工人员身体有影响，且工效低。

因为在水中每加深l0m ，工作室内应需增加一个大气压力，才能将水排出。

而人体一般仅能承受3.5个大气压力，也就是一般只能在深度不超过35m 左右的水下进行工作。

沉井工程施工方案409.01范围本项工程包括施工场地准备，筑岛，沉井的制作，沉井下沉，基底处理，沉井封底，井孔填充，沉井顶板浇筑等，以及按照图纸或监理工程师指示的沉井有关作业。

409.02材料及制作制作沉井的混凝土和钢筋材料，其制作工艺应符合本规范第410节及第403节的规定和要求。

409.03施工要求1.施工准备沉井施工前，应对沉井将要通过的地层及沉井底面的地质资料进行分析，制订切实可行的下沉及奠基方案。

对河流的洪汛、凌汛、河床冲刷、通航、漂流物等进行调查研究，以便制订施工的计划、方案及防护措施。

承包人应将准备的施工计划、方案的全部细节，送请监理工程师批准。

每一施工阶段开始，均应先得到监理工程师书面批准。

沉井工程施工记录格式由承包人自行拟订，并报监理工程师批准。

2.就地制作沉井⑴不被水淹没的崖滩或位于浅水区域的崖滩，可以就地整平夯实制作沉井或水中填土筑岛制作沉井。

就地制作沉井，其制作的地面或岛面，应高出施工最高水位至少0.5m。

(2)水中填土筑岛应符合以下要求：a.筑岛尺寸应满足沉井制作的要求，在沉井周围应设置不小于2m宽的护道，当采用围堰筑岛时，护道宽度b尚应符合下式：φb≥Htan(45oφ/2) (409-1)φ式中：H一一筑岛高度；φ——筑岛土饱和时的内摩擦角。

围堰不得作为护道一部分。

b.筑岛材料应用透水好、易于压实的砂土或碎石土，筑岛的临水面坡度,一般采用1：1.75-1:3.0oc.为使岛体的坡面、坡脚不被冲刷，应采取防护措施，在淤泥等软土上筑岛时，应采取将软土挖除，换填砂土或碎石土或其他措施。

⑶在沉井刃脚底面下的支垫木的下面，应用砂垫层填实，砂垫层厚度一般为0.3~0.5m0在支垫木之间应用砂填平。

支垫木顶面应与沉井的钢刃脚底面紧贴。

支垫木的抽出应在沉井混凝土强度满足抽垫受力的要求时才能进行。

支垫木的抽出应分区、依次、对称、同步地进行，同时应随抽随用砂土回填捣实。

抽出支垫木时，应防止沉井偏斜,定位支点处垫木，应按图纸要求的顺序尽快地抽出。

沉井和沉箱工程监理细则一、专业工程特点沉井和沉箱都是在地面（地坑）上按设计要求进行预制，待达到一定强度后下沉至土中或水中就位的地下或水下工程。

1．沉井工程具有以下特点：沉井结构截面尺寸和刚度大、承载力高、抗渗、耐久性好，内部空间可资利用，可用于很大深度的地下工程施工中，深度可达50m；施工不需复杂的机械设备，在排水和不排水的情况均能施工；可用于各种复杂地形、地质条件；当沉井尺寸大时，制作和下沉均能使用机械化施工；可在地下水很大、土的渗透系数大，难以将地下水排干，地下有流砂或其它有害土质情况下施工。

沉井比大开挖施工，可大大减少挖运、回填的土方量，因此可以加快施工进度，降低施工费用。

缺点是：施工工序较多、施工工艺较复杂、技术要求高、质量要求严格。

2．沉箱工程的特点：沉箱工程是将水下工程的结构物改为在地面上进行预制，其质量易控制；沉箱在预制达到一定强度后可具有自浮能力，方便进行水上搬运，其结构裁面尺寸可以做得很大，适应于水下大型结构工程；由于可避免进行水下施工，可以大大降低施工费用。

缺点是：施工工序多，施工工艺复杂，技术要求高，质量控制（特别是水下就位准确性控制）要求严格。

二、沉井和沉箱的监理工作流程图纸会审→施工组织设计审批→材料报验→工序报验（沉井、沉箱预制、下沉、就位）→现场检查、检验、旁站、巡视、平行检验→阶段性验收、质量评定。

三、监理工作的方法和措施1．质量事前控制：在工程开工前，对设计图纸、施工方案、技术措施、质量体系和管理制度等进行审核，审核通过后才准开工；同时要对用于工程的原材料、半成品或成品、施工设备的质量进行签证认可，才准在工程中使用；上道工序未经监理工程师签证验收，不得进行下道工序施工2．质量事中控制：在沉井、沉箱在地面进行预制的过程中，监理人员要深入现场，按照钢筋混凝土质量控制要求和设计要求进行检查和旁站；对沉井、沉箱的下沉过程中，监理人员应对下沉过程进行检查，及时发现问题，提出改进意见，尽要能使质量问题消灭在萌芽状态。

沉井（箱）下沉施工记录一、适用范围沉井、沉箱在下沉施工过程中必须用此表进行施工记录。

二、执行标准城市桥梁工程施工与质量验收规范，CJJ2；公路桥涵施工技术规范，JTJ041等。

以最新颁布的规范、标准为准。

一、表内填写提示构件安装位置：与设计图或自编平面图的沉井（箱）号一致。

构件材料：按设计图或施工方案要求填写。

制作日期：构件完工日期。

构件平面尺寸：根据实际加工尺寸填写。

（如为不规则尺寸构件，可补充附图表述。

）节段段数及高度：根据实际加工尺寸及段数填写。

设计地质情况、设计刃脚标高：按设计图要求填写。

下沉方式：根据实际采用的压缩空气吹砂法、机械抓挖下沉、爆破振动等下沉法填写。

构件下沉前强度：如为混凝土沉井，填写准备下沉井（箱）节段的同条件试块强度，其他材料的沉井（箱）本栏打“/”。

分段接缝处理方法：按设计图或施工方案要求填写。

日期及起止时间：没特殊情况每台班记录一次。

测点编号：自编号，可用数字或者东、南、西、北或者前、后、左、右等。

测量点标高及刃脚标高：填写各测点及测点处对应的刃脚标高值。

倾斜：填写沉井（箱）的横（垂直于路线前进方向）向或纵（路线前进方向）向的倾斜度。

位移：填写沉井（箱）测点所在平面形心的横（垂直于路线前进方向）向或纵（路线前进方向）向偏移值。

地质情况：根据下沉过程取出的岩样如实填写。

水位标高：填写实测值井内水位标高。

备注：填写施工过程中出现的问题、处理情况及需要补充说明的其他内容。

沉井（箱）下沉施工记录项目技术负责人：质检员：施工员：年月日。

沉井箱下沉施工记录填写
1. 工程信息：填写工程名称、工程地点、施工单位、监理单位等基本信息。

2. 沉井箱概述：描述沉井箱的类型、尺寸、重量等技术参数。

3. 下沉前准备：记录下沉前的准备工作，如场地平整、基础处理、设备检查等。

4. 下沉过程：详细记录沉井箱下沉的过程，包括下沉速度、下沉深度、遇到的问题及解决方法等。

对于每次下沉，应记录下沉开始时间、结束时间、下沉深度、水位变化等关键信息。

5. 质量检查：描述下沉过程中的质量检查情况，如沉井箱的水平度、垂直度、偏差等。

6. 安全措施：说明在施工过程中采取的安全措施，如人员防护、设备安全等。

7. 异常情况记录：如遇到异常情况，如地下障碍物、突发天气等，应详细记录，并说明应对措施。

8. 施工人员：记录现场施工人员的姓名、工种、工作时间等信息。

9. 结论：对沉井箱下沉施工过程进行总结，评价施工效果。

10. 签名：由施工单位负责人、监理单位负责人等相关人员签名，确认记录的真实性。

填写沉井箱下沉施工记录时，应确保内容真实、详细、准确，以便为工程质量提供依据。
