沉井下沉施工记录

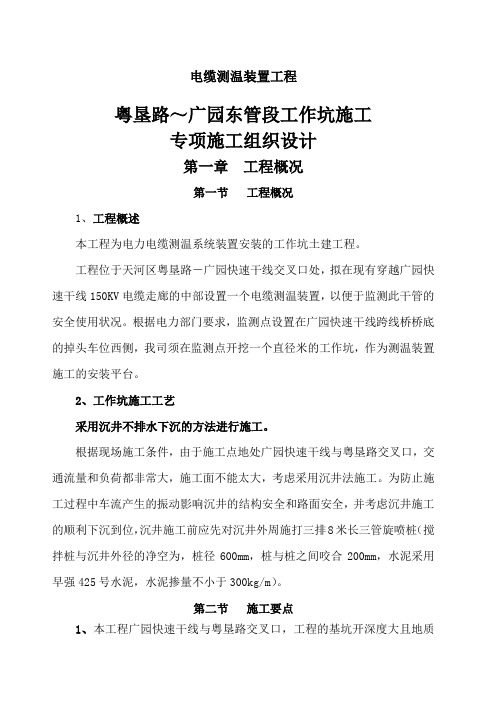

电缆测温装置工程粤垦路～广园东管段工作坑施工专项施工组织设计第一章工程概况第一节工程概况1、工程概述本工程为电力电缆测温系统装置安装的工作坑土建工程。

工程位于天河区粤垦路－广园快速干线交叉口处，拟在现有穿越广园快速干线150KV电缆走廊的中部设置一个电缆测温装置，以便于监测此干管的安全使用状况。

根据电力部门要求，监测点设置在广园快速干线跨线桥桥底的掉头车位西侧，我司须在监测点开挖一个直径米的工作坑，作为测温装置施工的安装平台。

2、工作坑施工工艺采用沉井不排水下沉的方法进行施工。

根据现场施工条件，由于施工点地处广园快速干线与粤垦路交叉口，交通流量和负荷都非常大，施工面不能太大，考虑采用沉井法施工。

为防止施工过程中车流产生的振动影响沉井的结构安全和路面安全，并考虑沉井施工的顺利下沉到位，沉井施工前应先对沉井外周施打三排8米长三管旋喷桩（搅拌桩与沉井外径的净空为，桩径600mm，桩与桩之间咬合200mm，水泥采用早强425号水泥，水泥掺量不小于300kg/m）。

第二节施工要点1、本工程广园快速干线与粤垦路交叉口，工程的基坑开深度大且地质情况未明。

工程施工时必须注意基坑支护和地下水、流砂的处理，确保行车道的安全。

2、本工程有双三管高压旋喷桩、沉井不排水下沉等重要施工工艺，而且工期紧，施工中必须确保施工质量、施工安全和工程进度。

3、施工协调。

施工地段管辖部门包括交通管理部门和道路管理部门，施工前须取得各管辖部门的认可并得到协助方可进行施工，施工过程中严格接受管辖部门的监管。

第三节工程量概算第二章主要施工工艺第一节高压旋喷桩施工工艺1、施工准备本工程采用三管旋喷桩，平均桩长8m，桩体直径Φ600mm，桩顶标高等于地面标高，单层桩在横向相互嵌入20cm，桩芯距离400mm。

旋喷桩采用425＃水泥，水灰比宜为，灌入水泥浆液的比重宜为，返浆比重宜为。

水泥用量不少于300kg/m。

灌浆压力不少于20Mpa。

施工前，做好工艺性试桩，以确定各项施工技术参数。

沉井工程施工方案409.01范围本项工程包括施工场地准备，筑岛，沉井的制作，沉井下沉，基底处理，沉井封底，井孔填充，沉井顶板浇筑等，以及按照图纸或监理工程师指示的沉井有关作业。

409.02材料及制作制作沉井的混凝土和钢筋材料，其制作工艺应符合本规范第410节及第403节的规定和要求。

409.03施工要求1.施工准备沉井施工前，应对沉井将要通过的地层及沉井底面的地质资料进行分析，制订切实可行的下沉及奠基方案。

对河流的洪汛、凌汛、河床冲刷、通航、漂流物等进行调查研究，以便制订施工的计划、方案及防护措施。

承包人应将准备的施工计划、方案的全部细节，送请监理工程师批准。

每一施工阶段开始，均应先得到监理工程师书面批准。

沉井工程施工记录格式由承包人自行拟订，并报监理工程师批准。

2.就地制作沉井⑴不被水淹没的崖滩或位于浅水区域的崖滩，可以就地整平夯实制作沉井或水中填土筑岛制作沉井。

就地制作沉井，其制作的地面或岛面，应高出施工最高水位至少0.5m。

(2)水中填土筑岛应符合以下要求：a.筑岛尺寸应满足沉井制作的要求，在沉井周围应设置不小于2m宽的护道，当采用围堰筑岛时，护道宽度b尚应符合下式：φb≥Htan(45oφ/2) (409-1)φ式中：H一一筑岛高度；φ——筑岛土饱和时的内摩擦角。

围堰不得作为护道一部分。

b.筑岛材料应用透水好、易于压实的砂土或碎石土，筑岛的临水面坡度,一般采用1：1.75-1:3.0oc.为使岛体的坡面、坡脚不被冲刷，应采取防护措施，在淤泥等软土上筑岛时，应采取将软土挖除，换填砂土或碎石土或其他措施。

⑶在沉井刃脚底面下的支垫木的下面，应用砂垫层填实，砂垫层厚度一般为0.3~0.5m0在支垫木之间应用砂填平。

支垫木顶面应与沉井的钢刃脚底面紧贴。

支垫木的抽出应在沉井混凝土强度满足抽垫受力的要求时才能进行。

支垫木的抽出应分区、依次、对称、同步地进行，同时应随抽随用砂土回填捣实。

抽出支垫木时，应防止沉井偏斜,定位支点处垫木，应按图纸要求的顺序尽快地抽出。

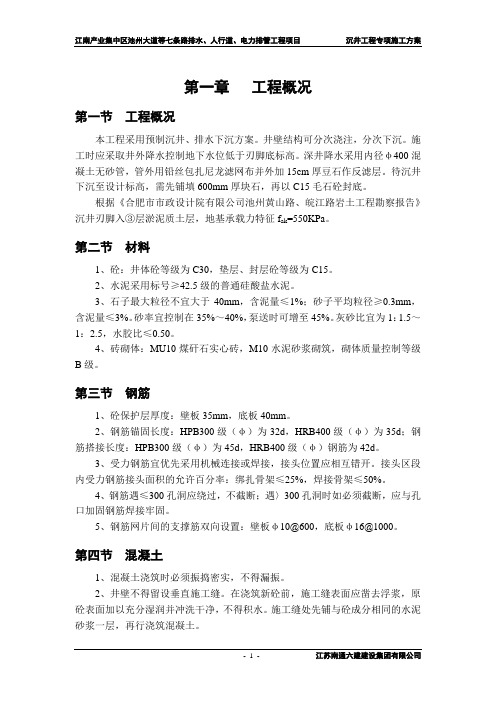

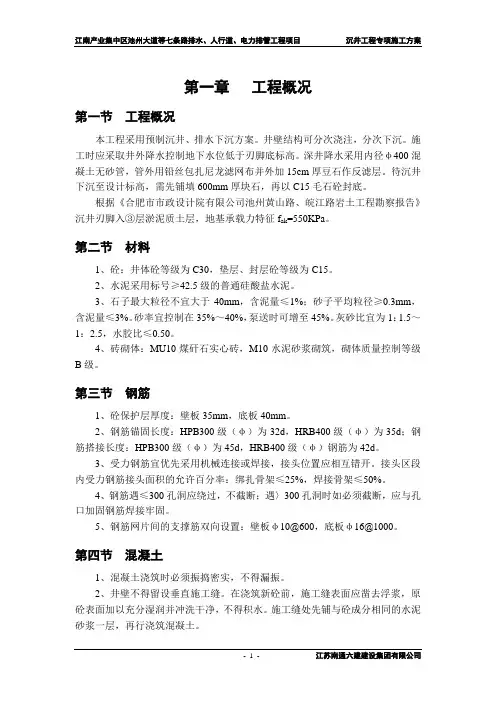

第一章工程概况第一节工程概况本工程采用预制沉井、排水下沉方案。

井壁结构可分次浇注，分次下沉。

施工时应采取井外降水控制地下水位低于刃脚底标高。

深井降水采用内径φ400混凝土无砂管，管外用铅丝包扎尼龙滤网布并外加15cm厚豆石作反滤层。

待沉井下沉至设计标高，需先铺填600mm厚块石，再以C15毛石砼封底。

根据《合肥市市政设计院有限公司池州黄山路、皖江路岩土工程勘察报告》沉井刃脚入③层淤泥质土层，地基承载力特征f ak=550KPa。

第二节材料1、砼：井体砼等级为C30，垫层、封层砼等级为C15。

2、水泥采用标号≥42.5级的普通硅酸盐水泥。

3、石子最大粒径不宜大于40mm，含泥量≤1%；砂子平均粒径≥0.3mm，含泥量≤3%。

砂率宜控制在35%～40%，泵送时可增至45%。

灰砂比宜为1：1.5～1：2.5，水胶比≤0.50。

4、砖砌体：MU10煤矸石实心砖，M10水泥砂浆砌筑，砌体质量控制等级B级。

第三节钢筋1、砼保护层厚度：壁板35mm，底板40mm。

2、钢筋锚固长度：HPB300级（φ）为32d，HRB400级（φ）为35d；钢筋搭接长度：HPB300级（φ）为45d，HRB400级（φ）钢筋为42d。

3、受力钢筋宜优先采用机械连接或焊接，接头位置应相互错开。

接头区段内受力钢筋接头面积的允许百分率：绑扎骨架≤25%，焊接骨架≤50%。

4、钢筋遇≤300孔洞应绕过，不截断；遇〉300孔洞时如必须截断，应与孔口加固钢筋焊接牢固。

5、钢筋网片间的支撑筋双向设置：壁板φ10@600，底板φ16@1000。

第四节混凝土1、混凝土浇筑时必须振捣密实，不得漏振。

2、井壁不得留设垂直施工缝。

在浇筑新砼前，施工缝表面应凿去浮浆，原砼表面加以充分湿润并冲洗干净，不得积水。

施工缝处先铺与砼成分相同的水泥砂浆一层，再行浇筑混凝土。

第二章施工准备工作计划第一节施工准备1、组建精干高效的项目经理部（见组织机构框图）。

各部门选配经验丰富，技术业务精湛，事业心和责任感强的工程师及工作人员，使整个项目经理部管理层人员精干，统一指挥，内外协调，全面负责和加强对该项工程的生产指挥和技术管理工作。

沉井下沉质量控制单位名称：中国能源建设集团安徽电力建设第一工程有限公司QC小组名称：安徽电建一公司海南项目部循环水泵房QC小组2014年 10月 01日目录一、课题概况 (1)二、小组概况 (1)三、选题理由 (2)四、现状调查 (3)五、目标设定 (3)六、原因分析 (3)七、要因确认 (3)八、制定对策 (4)九、对策实施 (5)十、效果检查 (6)十一、巩固措施 (6)十二、总结和下一步打算 (6)一、课题概况海南国电西南部电厂机组新建工程，供水系统设计循环水泵房1座。

泵房下部结构采用沉井法施工，沉井结构尺寸长35.4m，宽25.5m,高度20.1m，沉井分三次制作、一次下沉,三次制作共计浇筑砼方量6200m3，总重量达15500t。

沉井采取不排水下沉，借助水力机械抽砂下沉的方案。

由于沉井下沉难度大,容易产生偏移,为保证沉井下沉任务顺利完成，展现公司品牌形象，要求QC小组全体成员齐心尽力、共同研究，确保循环水泵房沉井圆满就位。

沉井剖面图二、小组概况制表人：刘钊 2014.10.01制表人:刘钊 2014.10。

01三、选题理由小组选题理由分为以下4点：1、小组成员对目前已建成的多个沉井项目进行调研发现，下沉质量普遍不甚理想，有很大改进空间。

2、海南国电西南部电厂工程循环水泵房下部结构,采用沉井法施工工艺，根据地质勘探结果显示，沉井下方土质主要为砂性土，并且泵房地处海边，西邻北部湾,地下水丰富，给沉井下沉带来一定困难，下沉过程中极易造成偏差。

3、就以往沉井施工行业信息中均没有此类海边砂性土质环境沉井下沉施工技术经验可供参考和借鉴.4、公司要求：海西项目循环水泵房沉井顺利下沉就位。

综合所述,海南循环水泵房沉井QC小组确定本次活动的课题为：四、现状调查为了了解沉井下沉纠偏措施情况，项目部组织小组成员对已建成的华朔定远电厂雨水泵房、皖能马鞍山一电厂循环水泵房进行调查，并查阅其他相关沉井施工记录。

小组成员随机抽取30个沉井项目，根据施工记录，对造成沉井偏移的因素进行统计，其中因沉井刃脚正面阻力不均造成的11次，因沉井井壁侧压力不均2次，因沉井突沉造成的10次,因沉井纠偏不及时造成的7次.针对调查出的问题，小组进行了统计分析,得出如下调查表。

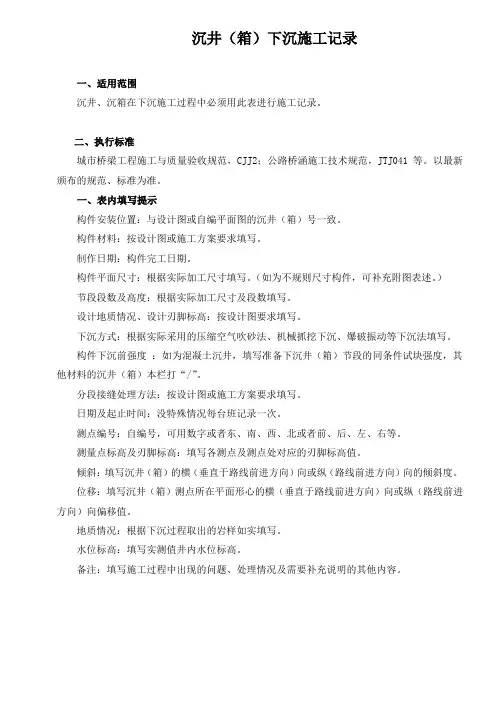

沉井（箱）下沉施工记录一、适用范围沉井、沉箱在下沉施工过程中必须用此表进行施工记录。

二、执行标准城市桥梁工程施工与质量验收规范，CJJ2；公路桥涵施工技术规范，JTJ041等。

以最新颁布的规范、标准为准。

一、表内填写提示构件安装位置：与设计图或自编平面图的沉井（箱）号一致。

构件材料：按设计图或施工方案要求填写。

制作日期：构件完工日期。

构件平面尺寸：根据实际加工尺寸填写。

（如为不规则尺寸构件，可补充附图表述。

）节段段数及高度：根据实际加工尺寸及段数填写。

设计地质情况、设计刃脚标高：按设计图要求填写。

下沉方式：根据实际采用的压缩空气吹砂法、机械抓挖下沉、爆破振动等下沉法填写。

构件下沉前强度：如为混凝土沉井，填写准备下沉井（箱）节段的同条件试块强度，其他材料的沉井（箱）本栏打“/”。

分段接缝处理方法：按设计图或施工方案要求填写。

日期及起止时间：没特殊情况每台班记录一次。

测点编号：自编号，可用数字或者东、南、西、北或者前、后、左、右等。

测量点标高及刃脚标高：填写各测点及测点处对应的刃脚标高值。

倾斜：填写沉井（箱）的横（垂直于路线前进方向）向或纵（路线前进方向）向的倾斜度。

位移：填写沉井（箱）测点所在平面形心的横（垂直于路线前进方向）向或纵（路线前进方向）向偏移值。

地质情况：根据下沉过程取出的岩样如实填写。

水位标高：填写实测值井内水位标高。

备注：填写施工过程中出现的问题、处理情况及需要补充说明的其他内容。

沉井（箱）下沉施工记录项目技术负责人：质检员：施工员：年月日。

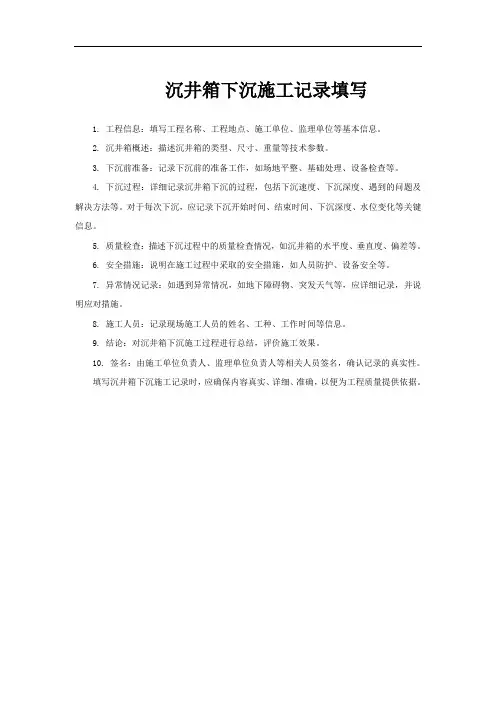

沉井箱下沉施工记录填写
1. 工程信息：填写工程名称、工程地点、施工单位、监理单位等基本信息。

2. 沉井箱概述：描述沉井箱的类型、尺寸、重量等技术参数。

3. 下沉前准备：记录下沉前的准备工作，如场地平整、基础处理、设备检查等。

4. 下沉过程：详细记录沉井箱下沉的过程，包括下沉速度、下沉深度、遇到的问题及解决方法等。

对于每次下沉，应记录下沉开始时间、结束时间、下沉深度、水位变化等关键信息。

5. 质量检查：描述下沉过程中的质量检查情况，如沉井箱的水平度、垂直度、偏差等。

6. 安全措施：说明在施工过程中采取的安全措施，如人员防护、设备安全等。

7. 异常情况记录：如遇到异常情况，如地下障碍物、突发天气等，应详细记录，并说明应对措施。

8. 施工人员：记录现场施工人员的姓名、工种、工作时间等信息。

9. 结论：对沉井箱下沉施工过程进行总结，评价施工效果。

10. 签名：由施工单位负责人、监理单位负责人等相关人员签名，确认记录的真实性。

填写沉井箱下沉施工记录时，应确保内容真实、详细、准确，以便为工程质量提供依据。
