第一章 直流电机(新)

第一章直流电机2.1 直流电枢绕组元件内的电动势和电流势直流还是交流？若是交流，那么为什么计算稳态电动势时不考虑元件的电感？[答案]2.2 为什么并励直流发电机工作在空载特性的饱和部分比工作在直线部分时，端电压更加稳定？[答案]2.3 直流电机的磁化曲线和空载特性曲线有什么区别？有什么联系？[答案]2.4 何谓电机饱和现象？饱和程度高低对电机有何影响？[答案]2.5 在什么条件下电枢磁动势与磁场相互作用才产生电磁转矩？若电枢磁动势有交、直两个分量，那么是那个分量产生，那个分量不产生？还是两个都产生？[答案]2.6 一台直流电动机，磁路饱和。

当电机负载后，电刷逆电枢旋转方向移动一个角度。

试分析在此情况下电枢磁动势对气隙磁场的影响。

[答案]2.7 他励直流发电机由空载到额定负载，端电压为什么会下降？并励发电机与他励发电机相比，哪一个电压变化率大？[答案]2.8 并励发电机正转能自励，反转能否自励？[答案]2.9 一台他励直流电动机，当所拖动的负载转矩不变时，电机端电压和电枢附加电阻的变化都不能改变其稳态下电枢电流的大小，这一现象应如何理解？这时拖动系统中哪些必然要发生变化？对串励电动机情况又如何？[答案]2.10 一台正在运行的并励直流电动机，转速为1450r/min。

现将它停下来，用改变励磁绕组的极性来改变转向后（其他均未变），当电枢电流的大小与正转相同时，发现转速为1500r/min，试问这可能是什么原因引起的？[答案]2.11 并励电动机在运行中励磁回路断线，将会发生什么现象？为什么？[答案]2.12 一并励直流发电机，P N＝35kW，U N＝115V，n N＝1450r/min，电枢电路各绕组总电阻r a＝0.0243Ω，一对电刷压降2ΔU b＝2V，并励电路电阻R f＝20.1Ω。

求额定负载时的电磁转矩及电磁功率。

[答案]2.13 一台并励直流电动机，额定数据为：U N＝110V，I N＝28A，n N＝1500r/min,电枢回路总电阻R a＝0.15Ω，励磁回路总电阻R f＝110Ω。

《直流电机教案版》PPT课件第一章：直流电机概述1.1 直流电机的定义介绍直流电机的概念和基本原理解释直流电机的工作原理和特点1.2 直流电机的分类介绍直流电机的主要类型，包括永磁直流电机、有刷直流电机和无刷直流电机解释每种类型的结构和应用场景第二章：直流电机的基本结构2.1 磁铁和线圈介绍磁铁和线圈在直流电机中的作用和结构解释磁铁的极性和线圈的绕组方式2.2 换向器和电刷介绍换向器和电刷的作用和结构解释换向器的工作原理和电刷的维护方法第三章：直流电机的工作原理3.1 电能转换为机械能解释电能如何转换为机械能的过程介绍电机的电磁力和转矩的概念3.2 机械能转换为电能解释机械能如何转换为电能的过程介绍电机反转和制动的概念第四章：直流电机的特性4.1 转速特性介绍转速特性及其与电机参数的关系解释转速与电压、电流和负载之间的关系4.2 转矩特性介绍转矩特性及其与电机参数的关系解释转矩与电流、电压和负载之间的关系第五章：直流电机的控制5.1 开关控制介绍开关控制在直流电机中的应用解释开关控制原理和控制电路5.2 调速控制介绍调速控制在直流电机中的应用解释调速控制原理和控制方法第六章：直流电机的应用6.1 工业应用介绍直流电机在工业生产中的应用，如电动机、搅拌机等解释直流电机在工业应用中的优势和特点6.2 交通工具应用介绍直流电机在交通工具中的应用，如电动汽车、电动自行车等解释直流电机在交通工具应用中的优势和特点第七章：直流电机的维护与保养7.1 日常维护介绍直流电机日常维护的内容和方法解释维护的重要性以及如何延长电机寿命7.2 故障排除介绍常见直流电机故障及其原因解释故障排除方法和预防措施第八章：直流电机的安全操作8.1 操作规范介绍直流电机的安全操作规范和要求解释操作不当可能导致的危险和事故8.2 紧急处理介绍直流电机发生故障时的紧急处理方法解释如何应对突发情况以确保人身和设备安全第九章：直流电机的发展趋势9.1 技术创新介绍直流电机技术发展趋势，如高效、节能、环保等解释新技术在直流电机中的应用和优势9.2 市场前景介绍直流电机市场发展趋势和应用领域分析市场需求和产业发展前景第十章：复习与练习10.1 复习重点内容回顾本课件讲述的主要内容和知识点强调重点和难点，帮助学生巩固记忆10.2 练习题设计一些关于直流电机的问题，包括选择题、填空题和简答题提供答案和解题思路，帮助学生检验学习效果重点和难点解析六、直流电机的应用：这一章节介绍了直流电机在不同领域中的应用，包括工业生产和交通工具。

第一章直流电动机简介1.1直流电动机的发展近三十年来针对异步电动机变频调速的研究，归根到底是在寻找控制异步电动机转矩的方法，稀土永磁无刷直流电动机必将以其宽调速、小体积、高效率和稳态转速误差小等特点在调速领域显现优势。

无刷直流电动机是在有刷直流电动机的基础上发展起来的，这一渊源关系从其名称中就可以看出来。

有刷直流电动机从19世纪40年代出现以来，以其优良的转矩控制特性，在相当长的一段时间内一直在运动控制领域占据主导地位。

但是，有机械接触电刷-换向器一直是电流电机的一个致命弱点，它降低了系统的可靠性，限制了其在很多场合中的使用。

为了取代有刷直流电动机的机械换向装置，人们进行了长期的探索。

早在1917年，Bolgior就提出了用整流管代替有刷直流电动机的机械电刷，从而诞生了无刷直流电机的基本思想。

无刷直流电机因为具有直流有刷电机的特性,同时也是频率变化的装置,所以又名直流变频,国际通用名词为BLDC.无刷直流电机的运转效率,低速转矩,转速精度等都比任何控制技术的变频器还要好,所以值得业界关注.本产品已经生产超过55kW,可设计到400kW,可以解决产业界节电与高性能驱动的需求。

我国对无刷直流电动机的研究起步较晚。

1987年，在北京举办的联邦德国金属加工设备展览会上，SIEMENS和BOSCH两公司展出了永磁自同步伺服系统和驱动器，引起了国内有关学者的广泛注意，自此国内掀起了研制开发和技术引进的热潮。

经过多年的努力，目前，国内已有无刷直流电动机的系列产品，形成了一定的生产规模。

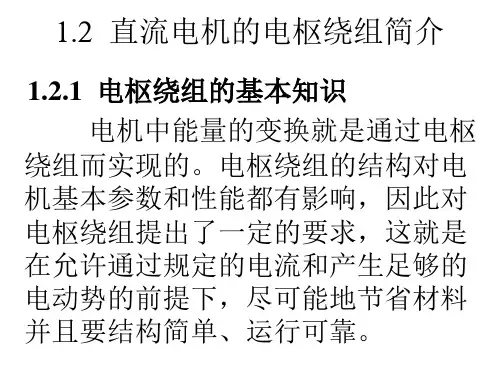

1.2直流电机的结构直流电机的结构应由定子和转子两大部分组成。

直流电机运行时静止不动的部分称为定子，定子的主要作用是产生磁场，由机座、主磁极、换向极、端盖、轴承和电刷装置等组成。

运行时转动的部分称为转子，其主要作用是产生电磁转矩和感应电动势，是直流电机进行能量转换的枢纽，所以通常又称为电枢，由转轴、电枢铁心、电枢绕阻、换向器和风扇等组成。

第一章 直流电机1-1 在直流电机中，换向器和电刷的作用是什么？答：在直流电机中，电枢电路是旋转的，依靠换向器和电刷的作用，使构成每条支路的元件不停地轮流变换，而每条支路的元件数、位置和感应电动势的方向不变，支路电流产生的磁动势的空间位置也始终不变。

因此，直流发电机的换向器和电刷起了整流器的作用，将电枢绕组产生的交流感应电动势和电流变换成直流引到外电路；直流电动机的换向器和电刷起了逆变器的作用，将外部直流电流变换成交流电流引入电枢绕组。

1-2 分析哪些因素影响直流电机的感应电动势；若一台直流发电机额定运行时的电动势为N E ，那么当励磁电流、磁通分别减少10％或者转速提高10％时的电动势为多少？答：根据直流电机感应电动势的公式n C E E Φ=可知，电动势正比于磁通与转速的乘积，当磁通为常数时，电动势正比于转速，当转速为常数时，电动势正比于磁通。

当励磁电流减少10％时，磁通将相应减少，此时的感应电动势将减小，但由于磁路饱和的影响，磁通减少不到10％，故N N E E E <<9.0。

当磁通减少10％时，感应电动势也将减小10％，即N E E 9.0=。

当转速提高10％时，感应电动势也将提高10％，即N E E 1.1=。

1-3 把他励直流发电机转速升高20％，此时空载端电压升高多少？如果是并励直流发电机，电压变化前者大还是后者大？答：根据n C E U E Φ==0可知，当他励直流发电机的转速升高20％时，0U 也将升高20％。

如果是并励直流发电机，0U 的升高将大于20％。

因为并励直流发电机端电压的升高，使励磁电流增大，磁场增强，由此引起端电压进一步升高。

1-4 简述并励直流发电机自励的条件；若正转时能自励，试问反转能否自励？若在额定转速时能自励，试问降低转速后能否自励？答：并励直流发电机自励有如下3个条件：①要有剩磁；②由剩磁感应产生的励磁电流所产生的磁通方向与剩磁方向一致；③励磁回路的总电阻要小于临界电阻值。
