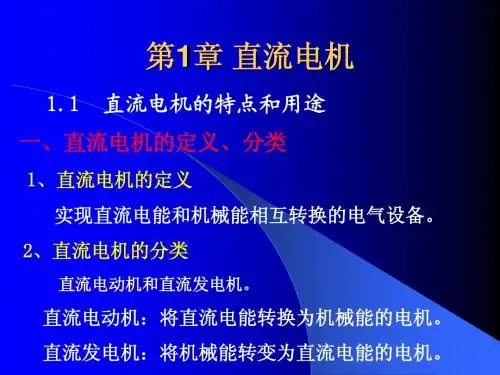

1第1章直流电机解析

第1章直流电机教案分解引言直流电机是一种常见的电动机类型，广泛应用于各个领域，包括工业、交通和家用电器等。

在学习直流电机的过程中，教案的编写是非常重要的一步。

本章将对直流电机教案进行分解，具体介绍每个部分的内容和相应的要点。

一. 教学目标在直流电机教学过程中，我们需要明确教学目标，以便学生能够明确学习的重点和最终达到的学习目标。

主要目标： - 了解直流电机的基本原理和结构 - 掌握直流电机的常用参数和计算方法 - 理解直流电机的工作原理和特性 - 能够分析和解决直流电机的故障和问题次要目标： - 培养学生的动手能力和实验操作技巧 - 提高学生的分析和问题解决能力二. 教学内容直流电机教学内容的设计应符合学生的学习需求和教学目标。

以下是直流电机教案的主要内容：1.直流电机的原理与结构–电磁感应原理–磁场与电路的相互作用–直流电机的主要部件和结构2.直流电机的基本参数–电压、电流和功率关系–电机的额定电压和额定电流–电机的转速和转矩关系3.直流电机的运行与特性–起动和制动控制–速度、转矩和效率的关系–负载特性和加载能力4.直流电机的故障与维修–故障的常见类型和原因–故障排除和维修方法–预防故障和保养措施为了促进学生的参与和积极学习直流电机的知识和技能，我们需要采用多种教学方法。

以下是几种常见的教学方法：•讲授法：通过讲解直流电机的原理、结构和特性，向学生传授相关的知识。

•实验法：安排实验环节，让学生亲自操作直流电机，观察和记录实验结果，提高实践能力。

•案例分析法：通过分析实际案例，让学生从实际问题中理解和解决直流电机的故障。

•讨论法：组织学生进行小组讨论，鼓励学生发表自己的观点和思考。

四. 教学流程为了让教学过程更加有条理和可控，教学流程的设计非常重要。

以下是直流电机教案的教学流程：1.引入（5分钟）–激发学生对直流电机的兴趣，介绍直流电机在生活中的应用。

2.知识讲解（30分钟）–讲解直流电机的原理与结构、基本参数和运行特性。

第一章 直流电机1-1 在直流电机中，换向器和电刷的作用是什么？答：在直流电机中，电枢电路是旋转的，依靠换向器和电刷的作用，使构成每条支路的元件不停地轮流变换，而每条支路的元件数、位置和感应电动势的方向不变，支路电流产生的磁动势的空间位置也始终不变。

因此，直流发电机的换向器和电刷起了整流器的作用，将电枢绕组产生的交流感应电动势和电流变换成直流引到外电路；直流电动机的换向器和电刷起了逆变器的作用，将外部直流电流变换成交流电流引入电枢绕组。

1-2 分析哪些因素影响直流电机的感应电动势；若一台直流发电机额定运行时的电动势为N E ，那么当励磁电流、磁通分别减少10％或者转速提高10％时的电动势为多少？答：根据直流电机感应电动势的公式n C E E Φ=可知，电动势正比于磁通与转速的乘积，当磁通为常数时，电动势正比于转速，当转速为常数时，电动势正比于磁通。

当励磁电流减少10％时，磁通将相应减少，此时的感应电动势将减小，但由于磁路饱和的影响，磁通减少不到10％，故N N E E E <<9.0。

当磁通减少10％时，感应电动势也将减小10％，即N E E 9.0=。

当转速提高10％时，感应电动势也将提高10％，即N E E 1.1=。

1-3 把他励直流发电机转速升高20％，此时空载端电压升高多少？如果是并励直流发电机，电压变化前者大还是后者大？答：根据n C E U E Φ==0可知，当他励直流发电机的转速升高20％时，0U 也将升高20％。

如果是并励直流发电机，0U 的升高将大于20％。

因为并励直流发电机端电压的升高，使励磁电流增大，磁场增强，由此引起端电压进一步升高。

1-4 简述并励直流发电机自励的条件；若正转时能自励，试问反转能否自励？若在额定转速时能自励，试问降低转速后能否自励？答：并励直流发电机自励有如下3个条件：①要有剩磁；②由剩磁感应产生的励磁电流所产生的磁通方向与剩磁方向一致；③励磁回路的总电阻要小于临界电阻值。

讲稿No 1讲稿No 2讲稿No 3讲稿No 4技术课将起到很大的帮助。

本课程的主要内容是结合电机的基本结构，介绍电机的基本工作原理，分析电机内部的电磁关系和规律，在定性分析的基础上，根据电磁定律导出电机各电、磁量的关系，对电机进行定量分析。

最后，应用基本理论，分析一些运行中遇到的问题，从而找出处理方法。

5. 学习本课程应注意的几点根据本课程的性质和特点，学习时应注意以下几点：(1) 要注意理论联系实际。

在理论学习时，要联系电机的结构和所发生的电磁或机械运动现象进行分析，把理论知识应用于实际问题的分析中，不能只满足于表面的理解。

(2) 应抓住重点，深刻理解基本概念和基本理论，注意区别各类电机的同、异点。

善于掌握规律，学会综合分析，解决各种问题。

(3)教案用纸No 5讲 稿No 61、定子定子由主磁极、换向极、电刷装置、机座等组成。

（1）主磁极白银矿冶职业技术学院讲稿No 7）电刷装置白银矿冶职业技术学院讲稿No 8电刷的作用是：与换向器配合引入、引出电流。

（4）机座和端盖机座的作用是固定主磁极等部件，同时也是磁路的一部分。

白银矿冶职业技术学院讲稿No 9量电机中，气隙为0.5～3mm。

其大小对电机性能有很讲稿No10当原动机驱动电机转子逆时针旋转180°后，导体ab在S极下，a点低电位，b点高电位；导体cd在N极下，c点低电位，d点高电位；电刷A极性仍为正，电刷B极性仍为负。

白银矿冶职业技术学院讲稿No 11左向右。

该电磁力形成逆时针方向的电磁转矩。

当电磁转矩大于阻转矩时，电机转子逆时针方向旋转。

当电枢旋转到下图所示位置时，原N极性下导体ab极下，受力方向极下导极下，受力方向从右向左。

该电白银矿冶职业技术学院教案用纸No12讲稿No 13白银矿冶职业技术学院讲稿No 14电枢实际槽数。

叠绕组是指相串联的后一个元件端接部分紧叠在前一个元件端接部分的上面，整个绕组1.2.2 电枢绕组的节距．极距极距就是一个磁极在电枢表面的空间距离πZD白银矿冶职业技术学院讲稿No 15白银矿冶职业技术学院讲稿No 16讲稿No 17、单叠绕组的并联支路图画出元件的连接及有关的换向片和电刷，就成了绕组的并联支路图。
