鼻咽癌调强放射治疗靶区勾画的基本方式建议

鼻咽癌调强放射治疗靶区勾画-中国医学科学院肿瘤医院经验总结易俊林;曲媛;高黎;徐国镇;黄晓东;罗京伟;李素艳;肖建平;王凯;张世平【期刊名称】《肿瘤预防与治疗》【年(卷),期】2011(24)3【摘要】Objective : To summarize the experience and skill in contouring target volume of IMRT for nasopharyngeal carcimoma of our hospital. Methods: The intensity-modulated radiotherapy( IMRT ) technique has been applied since Novemher 2001 in our hospital. During the past 9 years, the methods and skill of contouring the target volume of nasopharyngeal carcinoma have been estahlished and improved. We intend to describe the detailed experience and tips in this field here. Results : we have established a complete protocol of contouring target volume of nasopharyngeal carcinoma and made it as a daily practice guideline, and we also accumulated abundant tips in dealing with some dilemma. All these were confirmed by the outcomes of 376 patients treated by IMRT in our department. Conclusion: The protocol of contouring target volume of nasopharyngeal carcinoma in IMRT is a fruit of whole wisdom of our department. We hope it may he useful in daily practice.%目的:总结我院鼻咽癌调强放射治疗靶区勾画及个体化处理经验.方法:自2001年11月到2010年7月我院已开展鼻咽癌调强放疗技术9年,通过不断摸索和完善,制定了鼻咽癌靶区勾画规范,本文描述在靶区勾画中的经验和技巧.结果:通过开展鼻咽癌调强放射治疗技术9年来的实践,我们制定了比较完善合理的鼻咽癌靶区勾画方法,并在一些细节和个体化处理上积累了丰富的经验,形成了日常临床实践的指南,通过治疗376例鼻咽癌,得到了良好的临床疗效.结论:我院鼻咽癌调强放射治疗靶区勾画经验与技巧取得了较好的临床疗效,可供其他单位鼻咽癌靶区勾画时参考.【总页数】8页(P157-163,172)【作者】易俊林;曲媛;高黎;徐国镇;黄晓东;罗京伟;李素艳;肖建平;王凯;张世平【作者单位】中国医学科学院中国协和医科大学肿瘤研究所肿瘤医院放射治疗科,北京,100021;中国医学科学院中国协和医科大学肿瘤研究所肿瘤医院放射治疗科,北京,100021;中国医学科学院中国协和医科大学肿瘤研究所肿瘤医院放射治疗科,北京,100021;中国医学科学院中国协和医科大学肿瘤研究所肿瘤医院放射治疗科,北京,100021;中国医学科学院中国协和医科大学肿瘤研究所肿瘤医院放射治疗科,北京,100021;中国医学科学院中国协和医科大学肿瘤研究所肿瘤医院放射治疗科,北京,100021;中国医学科学院中国协和医科大学肿瘤研究所肿瘤医院放射治疗科,北京,100021;中国医学科学院中国协和医科大学肿瘤研究所肿瘤医院放射治疗科,北京,100021;中国医学科学院中国协和医科大学肿瘤研究所肿瘤医院放射治疗科,北京,100021;中国医学科学院中国协和医科大学肿瘤研究所肿瘤医院放射治疗科,北京,100021【正文语种】中文【中图分类】R739.63;R730.55【相关文献】1.图像引导鼻咽癌调强放射治疗靶区勾画研究进展 [J], 刘均;陈宏2.鼻咽癌旋转调强放射治疗与固定野动态调强放射治疗的剂量学比较 [J], 杨振;宾石珍;雷明军;刘归;张子健;吕知平3.建立鼻咽癌调强放射治疗靶区勾画指南的必要性 [J], 王孝深;胡超苏;应红梅;何霞云;朱国培;冯炎4.容积旋转调强放射治疗与9野静态调强放射治疗在侵犯颅内鼻咽癌患者中的剂量学特点 [J], 刘小慧5.《中国医刊》杂志、《中国临床医生》杂志与中国医学科学院肿瘤医院、秦皇岛市肿瘤医院共同举办“全国第二届肿瘤规范化、标准化诊治学术会” [J],因版权原因，仅展示原文概要，查看原文内容请购买。

鼻咽癌靶区勾画(中山大学附属肿瘤医院)一、 鼻咽大体肿瘤体积（GTVnx）：以CT sim扫描所获得的增强CT 显示的肿瘤，参照放疗体位 M R I 勾画GTV 。

二、 颈部大体肿瘤体积（GTVnd）：增强CT / MRI显示的颈部肿大淋巴结（内见坏死灶或短径≥1cm）三、 CTV1临床靶体积1（CTV1）：为GTVnx向前、上下、两侧各外扩0.5～1.0cm，向后外扩0.3～0.5cm（根据肿瘤累及情况以及与脊髓、脑干等组织结构的间距决定外扩的适当距离）。

CTV 1－勾画依据1：(1). 据头颈病理研究结果: 肉眼可见的肿瘤区域（GTV）周围，通常肿瘤细胞密度较高，其密度接近于GTV边缘的肿瘤细胞密度，而向外周扩展时肿瘤细胞密度则逐渐减低（通常约在GTV周围1CM的范围）。

(2). 鼻咽粘膜下存在丰富的毛细淋巴管网，肿瘤细胞极易沿粘膜下扩展，即使肿瘤局限于一侧壁，对侧壁仍存在一定的受侵机率(鼻咽多点活检发现对侧壁肿瘤侵犯的比例达18% )CTV1手工勾画或调整时遵循以下要求：⑴包括全部鼻咽部粘膜以及粘膜下0.5cm；⑵上下均在GTVnx外两层；⑶咽旁侵犯CTV1需包括舟状窝、卵圆孔；⑷颈动脉鞘区无直接侵犯或淋巴结转移，视咽颅底筋膜有无侵犯而定，如果咽颅底筋膜有侵犯，则颈动脉鞘区需包括在CTV1；⑸颈动脉鞘区侵犯需全部包括在CTV1；⑹仅有同侧咽后淋巴结转移，CTV1包括同侧颈内静脉后缘，对侧颈内动脉后缘；⑺咽后淋巴结转移并咽颅底筋膜受侵，则咽旁、翼内肌、舟状窝、颈动脉鞘区应完整包括在CTV1内；⑻双侧破裂孔软组织需包括在CTV1；⑼早期病例蝶骨基底部包括在CTV1；⑽仅有鼻咽粘膜侵犯，CTV1不需要包括斜坡皮质及髓腔；⑾头长肌有侵犯而无斜坡侵犯，CTV1仅需包括斜坡皮质。

四、 CTV2临床靶体积2（CTV2）：为CTV1向前、上下、两侧各外扩0.5～1.0cm后外扩0.3～0.5cm(根据肿瘤累及情况以及与脊髓、脑干等组织结构的间距决定外扩的适当距离）,及GTVnd和所在淋巴引流区及需要预防照射的阴性淋巴引流区。

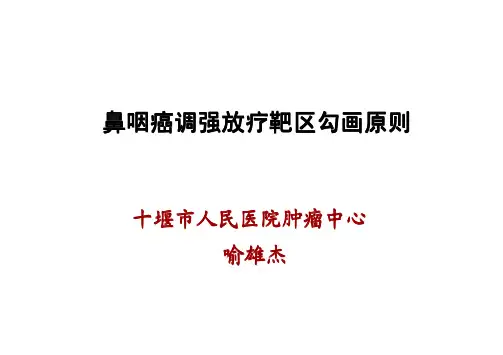

鼻咽癌调强放疗靶区勾画原则十堰市人民医院肿瘤中心喻雄杰12IMRT 3IMRT 45前方， 腔，咽鼓管咽口咽隐窝咽鼓管圆枕鼻咽软腭腭扁桃体口咽会厌喉咽咽扁桃体垂体窝后床突蝶窦斜坡正常鼻咽腔横断位正常鼻咽腔冠状位矢状正中位包绕：腭帆提肌（后内方包绕：腭帆提肌（后内方）绕行：咽鼓管软骨�分别位于该筋膜的内侧、外侧及后外侧����茎突后间隙：位于茎突内后方与头长肌之间内后方与头长肌之间，脂肪分界颈动脉鞘：颈筋膜包绕颈部大血管和迷走神经形成筋膜鞘内部结构：颈总动脉颈总动脉、内静脉内静脉、交感神经干咽后间隙：咽后间隙：咽后间隙： 咽后的正中前壁为颊咽筋膜后壁为椎前筋膜内容物为咽后淋巴结前颅窝中颅窝后颅窝翼腭窝翼突内外板蝶骨基底部颈动脉管（脑膜中动脉）圆孔和翼管海绵窦�构成：–为一对重要的硬脑膜窦；–位于蝶鞍和垂体的两侧；–窦内有许多结缔组织小梁，将窦腔分隔成许多相互交通的小腔隙；–窦中血流缓慢（增强强化明显）�周围解剖：–前：达眶上裂内侧部；–后：至颞骨岩部的尖端；–上：向内侧与鞍膈相移行，内上部与垂体相邻；–下：借薄的骨壁与蝶鞍、蝶窦相邻�窦内解剖：–外侧壁内自上而下有动眼神经、滑车神经、眼神经和上颌神经通过，–内有颈内动脉和其外侧的外展神经通过鼻咽影像解剖淋巴结淋巴结颈部淋巴结外科分区�Ⅰ区：颏下/颌下Ⅰa（颏下淋巴结）：双侧二腹肌前腹之间Ⅰb（颌下淋巴结）：二腹肌前后腹之间�Ⅱ区 ：胸锁乳突肌深面，颅底至舌骨之间Ⅱa：颈内静脉后缘以前Ⅱb：颈内静脉后缘以后�Ⅲ：胸锁乳突肌深面，舌骨与环状软骨下缘之间�Ⅳ：胸锁乳突肌深面，环状软骨下缘以下�Ⅴ：副神经链组�Ⅵ：颈前淋巴结1：肩胛舌骨肌（omohyoid muscle）2： 胸锁乳突肌胸骨头（sternocleidomastoid muscle,sternal head）3：胸锁乳突肌锁骨头（sternocleidomastoidmuscle ,clavicular head）4：锁骨下静脉（subclavian vein）5：锁骨下动脉（subclavian artery）6：臂丛（brachial plexus）7：胸大肌（pectoralis majormuscle ）8：锁骨（clavicle）9：斜角肌（trapezius muscle）10：锁骨上淋巴结（supraclavicularlymph nodes）淋巴结Ⅰ区AⅠⅡⅡⅥ区Ⅲ区Ⅴ区Ⅲ区Ⅴ区Ⅳ区Ⅵ区Ⅳ区97.9% 46.0%9.5%13.7%0.0%3.0%0.0%74.4%鼻咽癌淋巴结转移规律：循序性，由上而下逐渐减少，跳跃性转移少�最易受累：咽后及Ⅱ、Ⅲ区�容易受累：Ⅲ、Ⅴ、Ⅳ区�极少受累：Ⅰb区（3.0％～5％）�从未受累：Ⅰa及Ⅵ区（0％）颈部淋巴结转移的诊断标准�横断面图像上淋巴结最小径≥10 mm ( Ⅰa及Ⅱa区为11mm) �中央坏死或环形强化�同一区域内3 个或以上的淋巴结呈簇状聚集且最小径≥8mm �淋巴结包膜外侵犯( 征象包括淋巴结；边缘不规则强化, 周围脂肪间隙部分或全部消失,淋巴结相互融合)�咽后淋巴结横断面最小径>4mm, 如转移咽后淋巴结与原发灶任何一层面均无法区分者归为原发灶根据根据ICRU50ICRU50ICRU50、、6262号报告号报告号报告定义定义定义GTV GTV GTV和和CTV �大体肿瘤体积（GTV）:临床检查和影像学检查能够诊断出的肿瘤范围，包括原发灶、转移淋巴结和其它转移的病灶(GTVnx/GTVnd)�临床靶体积（CTV）:亚临床灶以及肿瘤可能侵犯的范围CTV1—高危亚临床灶（GTV+1.0cm） CTV2—预防照射区CTV3—选择性预防照射区 � 计划靶体积（PTV）� 危及器官（OAR）* CTVCTV11：肉眼可见的肿瘤区域（肉眼可见的肿瘤区域（GTVnx GTVnx GTVnx）周围，通常存在一个从）周围，通常存在一个从近到远肿瘤细胞数由多（其数目接近于近到远肿瘤细胞数由多（其数目接近于GTVnx GTVnx GTVnx边缘的肿瘤细胞数边缘的肿瘤细胞数目）到少逐渐过渡的区域，在目）到少逐渐过渡的区域，在GTVnx GTVnx GTVnx外约外约外约1.0cm 1.0cm 1.0cm的范围肿瘤细胞数的范围肿瘤细胞数较多较多，因此，因此，因此 CTV CTV11应在应在GTV GTV GTV的基础上至少外扩的基础上至少外扩的基础上至少外扩1cm 1cm 1cm；；鼻咽粘膜下存在丰富的毛细淋巴管网，肿瘤细胞极易沿粘膜下扩展，即使肿瘤局限于一侧壁，顶壁和对侧壁仍存在一定的受侵犯机率局限于一侧壁，顶壁和对侧壁仍存在一定的受侵犯机率，故整个，故整个鼻咽腔及粘膜下鼻咽腔及粘膜下5mm 5mm 5mm区域需包括在区域需包括在区域需包括在CTV CTV CTV11中；外放的具体范围根据临床和解剖结构的特殊性可做适当的调整** CTV2CTV2：：涵盖涵盖CTV1CTV1CTV1，主要是根据鼻咽解剖及肿瘤的生物学行为，主要是根据鼻咽解剖及肿瘤的生物学行为确定相应的确定相应的CTVCTV *** CTV CTV33：中国鼻咽癌中国鼻咽癌IMRT IMRT IMRT靶区勾画指引中未作阐述，临床中据靶区勾画指引中未作阐述，临床中据实际情况而定C TVTV33 TV22C TV放疗前准备�鼻咽癌靶区勾画必须以鼻咽癌靶区勾画必须以MRI MRI MRI作为基本的影像学参照作为基本的影像学参照�建议采用头颈肩热塑面膜固定�CT CT扫描扫描 扫描方式：平扫扫描方式：平扫扫描方式：平扫++增强 扫描范围：头顶至胸骨切迹下扫描范围：头顶至胸骨切迹下扫描范围：头顶至胸骨切迹下2cm 2cm 层厚、层距：治疗靶区层厚、层距：治疗靶区层厚、层距：治疗靶区≤≤3mm 3mm，靶区外，靶区外，靶区外≤≤5 mm �勾画靶区尽可能采用勾画靶区尽可能采用MRI MRI MRI和和CT CT的的融合图像原发灶原发灶靶区范围靶区范围 前界：前界：鼻腔后部及上颌窦后壁前鼻腔后部及上颌窦后壁前5mm 5mm 后界：后界：前1/31/3椎体和斜坡椎体和斜坡 上界：部分后组筛窦，颅底区（蝶窦底壁、破裂孔部分后组筛窦，颅底区（蝶窦底壁、破裂孔 和卵圆孔）和卵圆孔） 下界：第二颈椎椎体下缘，包括整个鼻咽腔侧界：包括翼突区、咽旁间隙，颅底层面包括卵圆包括翼突区、咽旁间隙，颅底层面包括卵圆 孔外侧缘孔外侧缘靶区设置靶区设置原则原则咽后淋巴结由于咽后淋巴结紧邻原发灶，当咽后淋巴结转移时，转移淋巴结包含在时，转移淋巴结包含在GTVnx GTVnx GTVnx中；局部预防照射靶中；局部预防照射靶区（区（CTV CTV CTV）包含在按原发灶的）包含在按原发灶的）包含在按原发灶的CTV1CTV1CTV1、、CTV2CTV2中中靶区设置靶区设置原则原则Ⅰb 区照射的指征：� Ib Ib区有转移性淋巴结，或该区阳性淋巴结切除术后区有转移性淋巴结，或该区阳性淋巴结切除术后� Ⅱa 区转移性淋巴结包膜外侵或直径区转移性淋巴结包膜外侵或直径≥≥3cm � 同侧全颈多个区域（同侧全颈多个区域（≥≥4个区域）有转移淋巴结�鼻咽肿瘤侵犯鼻腔鼻咽肿瘤侵犯鼻腔≥≥后1/31/3、软硬腭、齿槽等、软硬腭、齿槽等 靶区设置靶区设置原则原则颈部淋巴结淋巴结照射区域照射区域注意事项�除淋巴结术后或皮肤受侵犯者，与CTV CTV相应颈部处的相应颈部处的相应颈部处的PTV PTV PTV不不应超出皮肤，一般距皮肤下2-3mm �行计划性新辅助化疗后MRI确认肿瘤缩小明显者，应以化疗前的病灶影像勾画GTVnx，鼻咽腔内肿瘤突出部分可按化疗后实际退缩情况的影像勾画�GTVrpn、GTVnd包膜无受侵者，按化疗后实际退缩情况的影像勾画；包膜受侵者，按化疗后的影像勾画，同时还应包括化疗前影像显示的外侵区域�CTVnd包括需预防照射的颈部淋巴结分区靶区设置靶区设置原则原则鼻咽原发灶鼻咽原发灶靶区靶区靶区勾画原则勾画原则视交叉层面一般不画一般不画CTVCTV垂体层面CTV2前界：筛窦后前界：筛窦后1/31/3后界：垂体前缘外界：筛窦外侧壁鼻咽原发灶鼻咽原发灶靶区靶区靶区勾画原则勾画原则蝶窦层面CTV2前界：后组筛窦后界：蝶窦后壁外界：蝶窦侧壁 骨质外缘骨质外缘鼻咽原发灶鼻咽原发灶靶区靶区靶区勾画原则勾画原则。

鼻咽癌知识要点局部侵犯：前：鼻腔、翼腭窝、上颌窦，并可进一步侵犯眼眶；后：颈椎体、椎管；上：颅底结构，如筛窦、蝶窦、海绵窦、枕骨体、硬脑膜、颞叶下：口咽各壁；外：咽旁间隙、颞下窝，并可通过咽鼓管侵犯内耳、中耳、外耳；淋巴引流：最常见转移至咽后、颈深、颈后淋巴结，基本遵循II区III区 IV区 Va区 Vb区（跳跃性转移少见）；刻下淋巴结转移几乎为0，颌下淋巴结转移<4%。

咽后淋巴结转移时，同侧II、III区淋巴结转移风险明显增加。

MRI淋巴结转移标准：1、短径≥10mm（咽后淋巴结≥5mm或任何可见咽后淋巴结内侧组）；2、中央坏死、环状强化；3、淋巴结包膜受侵（特征包括：淋巴结边缘不规则强化、周边脂肪间隙消失、淋巴结相互融合）；4、同一高危区域≥3个淋巴结，其中1个短径≥8mm（高危区定义：N0者，II 区；N+者，N+区下一区）。

靶区勾画：距离+结构≥109个肿瘤细胞，直径≥1cm，肉眼可见，为肿瘤密集区，GTV 66-70Gy；106个肿瘤细胞,显微镜可见，为高危区，CTV60-66Gy；150-54Gy。

<106个肿瘤细胞，难发现，为低危区，CTV2CTV1由GTV向前、上、下、双侧方向各外扩0.5-1cm（上下在GTV外两层; 周围有重要器官可外扩0.2-0.3cm），向后外扩0.2-0.3cm。

包括鼻咽部全部粘膜层及下方0.5cm；同侧口咽。

CTV2向前、上、下、双侧方向各外扩0.5-1cm，向后外扩0.2-0.3cm 鼻咽部：由CTV1（周围有重要器官可外扩0.2-0.3cm）。

包括鼻咽部全部粘膜层及下方0.5cm；对侧口咽；双侧卵圆孔。

颈部：N+所在区域及其向下1-2个颈区。

Ib区预防照射指征：1、Ib区N+；2、IIa区N+≥3cm 或侵及下颌下腺；3、肿瘤侵犯鼻腔、口咽、软腭等部位。

斜坡：明显侵犯时，CTV1包括全髓质， CTV2包括全斜坡未侵犯时， CTV1包括椎前肌，CTV2包括髓质前广泛颅底受侵：CTV1包括整个颅底。
