机械原理必考知识点

机械原理必考知识点
绝对瞬心－等速重合点绝对速度为零。 相对瞬心－等速重合点绝对速度不为零。
瞬心的表示：构件i 和 j 的瞬心用Pij表示。
2.三心定理: 三个相互作平面（平行）运动构件的三
个速度瞬心位于同一直线上。 其中一个瞬心将另外两个瞬心的联线分
成与各自角速度成反比的两条线段。
3. 用矢量方程图解法作机构的速度及加速度分析
+
3 i= 1
mi
vs2i w2
å Fe =
n i= 1
[Fi
cos
a
i
(
vi v
)
?
M
i
(
wi v
)]
v3 me
3.周期性变速稳定运转速度波动的调节
（1） 机械运转不均匀系数
工程中常用角速度平均值ωm表示机械运转的角速度，
近似值为：
m
1 2
(max
min )
机械运转不均匀系数δ：
max min m
2）其偏斜的方向应与相对速度v12的方向相反。
FN21
φ
v12 1F G2
3.转动副总反力方向的确定
▪ 根据力的平衡条件，确定不计摩擦时总反力的方向；
▪ 计摩擦时的总反力应与摩擦圆相切；
▪ 总反力FR21 对轴心之矩的方向必与轴颈1相对轴承2的相对 角速度的方向相反。 G
ω12 ρ
Md
O
FR21
FN21
4.转动副自锁条件
结论 转动副发生自锁的条件为：作用在轴颈上的驱动力为
单力G， 且作用于摩擦圆之内，即a≤ ρ。
G ρ
O
FR21
a
第6章 机械的平衡
1.所谓刚性转子的不平衡，是指由于结构不对称、材 料缺陷以及制造误差等原因而使质量分布不均匀，致 使中心惯性主轴与回转轴线不重合，而产生离心惯性 力系的不平衡。根据平衡条件的不同，又可分为静平 衡和动平衡两种情况。

《机械原理》课件第二章平面机构的结构分

《机械原理》课件第二章平面机构的结构分

用规定的符号和线条代表构件和运动 副，按比例绘制出机构运动简图。
选择合适的投影面
一般选择机构的多数构件在同一平面 或相互平行的平面内运动的投影面作 为绘制运动简图的投影面。
自由度概念及计算公式
自由度概念
机构具有确定运动的独立参数数目称为机构的自由度。
自由度计算公式
F = 3n - 2PL - PH，其中F为机构自由度，n为活动构件数，PL为 低副数，PH为高副数。
《机械原理》课件第二章平面机构 的结构分析
目 录
• 平面机构基本概念与分类 • 平面机构运动简图及自由度计算 • 平面连杆机构结构分析与设计 • 凸轮机构结构分析与设计 • 齿轮传动系统结构分析与设计 • 其他常见平面机构介绍
01 平面机构基本概念与分类
平面机构定义及特点
定义
平面机构是指所有构件都在相互平行的平面内运动的机构，也称为平面连杆机 构。
采用多个连杆机构和关节组合而成，可实现 复杂的空间运动和操作任务。具有结构紧凑 、灵活性强等特点。
04 凸轮机构结构分析与设计
凸轮机构类型及特点
移动凸轮
凸轮相对机架作直线移动，适用于需要直 线往复运动的场合，如机床的进给机构等。
盘形凸轮
凸轮为绕固定轴线转动且有变化直 径的盘形构件，具有结构简单、紧 凑的特点，广泛应用于各种自动化
尺度和相对位置。具有直观、简便等优点，但精度较低。
02
解析法
通过建立机构的数学模型，利用数学方法求解机构的未知尺度和运动参
数。具有精度高、适用范围广等优点，但计算较复杂。
03
优化设计法
以机构的某项或多项性能指标为优化目标，通过计算机辅助设计软件进
行尺度综合和优化设计。可得到性能更优的机构方案，但需要较高的计

高等教育：机构的结构借点复习

高等教育：机构的结构借点复习

本节课讨论的要点
1.构件的特征及和机构的关系； 2.运动副的概念； 1).按所受的约束数分Ⅰ级副、Ⅱ级副、Ⅲ级副
2).按相对运动形式分转动副、移动副、螺旋副
3.运动副的分类
⑴平面运动副 3)按相对运动平面分 ⑵空间运动副
4)按接触情况分 ⑴低副接触运动副 4.常用机构、运动副及构件的简图符号 ⑵高副接触运动副
k

J
m2 k m2b
S 2 /(
/( b k ) 动质量代换法的结果与一般 结果精确
/( b k ) 力学方法的计算结果相等
m2b )
静质量代换法的结果与一般 力学方法的计算结果不等。 结果不精确
1）关于摩擦角φ，当量摩擦角φV
arctan f V arctan fV
1）旋转速度多边形求解
（1）将速度多边形逆时针或顺时针旋转90°； （2）所有外力加在转向速度多边形相应点上，并分别对速度
多边形极点取矩； （3）根据力矩平衡条件求出平衡力。
2）旋转各力求解 也可以不将速度多边形旋转90°，而将各外力旋转90°，求出 平衡力后，再反向转回90°，即得真实方向。
第五章 机械的效率和自锁
替代的结果: 原机构增加一个具有两个低副的构件
第三章 平面机构的运动分析
1.速度瞬心的概念？ 2.何为绝对瞬心？何为相对瞬心？当两构件之一为固定不动，另一构件为
活动时，他们的瞬心为什么瞬心？
3.当运动副为下列几种类型时，瞬心位置如何确定？ 1）移动副。2）转动副。3）高副（滚滑副、滚动副）
4.瞬心的数目如何确定？ 5.瞬心法是否可用来求加速度？ 6.当机构位置改变时，瞬心位置是否改变？（哪些改变？哪些不变？举四
特点：

机械原理—平面机构的结构分析

机械原理—平面机构的结构分析

齿轮齿廓
作者：潘存云教授
活塞与缸套
§2-1 运动链与机构
按两构件之间相对运动方式分：
运动副
转动副——两构件之间的相对 运动为转动的运动副
移动副——两构件之间的相对 运动为平动的运动副
对于空间机构，还有螺旋副和球面副
§2-1 运动链与机构
按两构件之间接触方式分：
运动副
低副——两构件之间为面接触 的运动副
第二章 平面机构的结构分析
§2-1 运动链与机构 §2-2 机构运动简图 §2-3 机构自由度的计算 §2-4 机构分析与创新 §2-5 机构结构的拓展内容简介
§2-1 运动链与机构
机构是传递机械运动的装置，也就是传递机械运动、力 或者导引构件上的点按给定轨迹运动的机械装置。
机构的组成要素为构件和运动副。
在
机 架 上
齿 轮 齿
的 电 机
条 传 动
圆
带
锥
传
齿
动
轮
传
动
§2-2 机构的运动简图
链
圆柱
传
蜗杆
动
蜗轮
传动
外啮 合圆 柱齿 轮传 动
凸 轮 传 动
§2-2 机构的运动简图
内啮
棘
合圆
轮
柱齿
机
轮传
构
动
§2-2 机构的运动简图
（3）构件表示时的注意事项:
画构件时应撇开构件的实际外形，而只考虑运动 副的性质。
C D4
A1 1 B
3 2
5
E
6
冲床传动机构运动简图
§2－2 平面机构运动简图
§2－2 平面机构运动简图
§2－2 平面机构运动简图

机械原理复习提纲

机械原理复习提纲

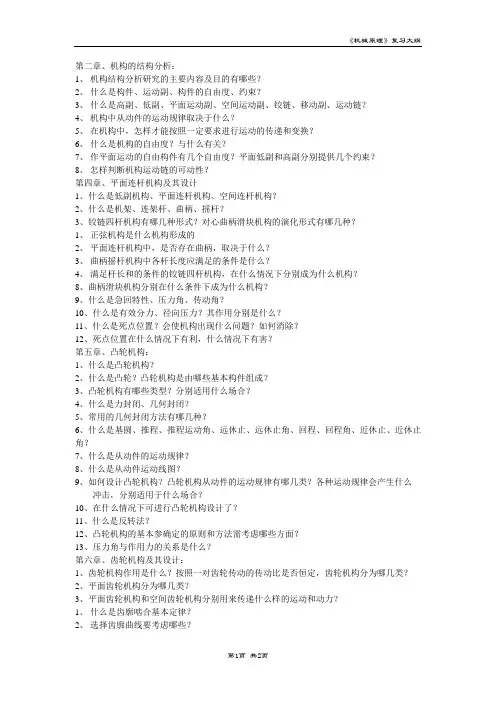

第二章、机构的结构分析：1、机构结构分析研究的主要内容及目的有哪些？2、什么是构件、运动副、构件的自由度、约束？3、什么是高副、低副、平面运动副、空间运动副、铰链、移动副、运动链？4、机构中从动件的运动规律取决于什么？5、在机构中，怎样才能按照一定要求进行运动的传递和变换？6、什么是机构的自由度？与什么有关？7、作平面运动的自由构件有几个自由度？平面低副和高副分别提供几个约束？8、怎样判断机构运动链的可动性？第四章、平面连杆机构及其设计1、什么是低副机构、平面连杆机构、空间连杆机构？2、什么是机架、连架杆、曲柄、摇杆？3、铰链四杆机构有哪几种形式？对心曲柄滑块机构的演化形式有哪几种？1、正弦机构是什么机构形成的2、平面连杆机构中，是否存在曲柄，取决于什么？3、曲柄摇杆机构中各杆长度应满足的条件是什么？4、满足杆长和的条件的铰链四杆机构，在什么情况下分别成为什么机构？8、曲柄滑块机构分别在什么条件下成为什么机构？9、什么是急回特性、压力角、传动角？10、什么是有效分力、径向压力？其作用分别是什么？11、什么是死点位置？会使机构出现什么问题？如何消除？12、死点位置在什么情况下有利，什么情况下有害？第五章、凸轮机构：1、什么是凸轮机构？2、什么是凸轮？凸轮机构是由哪些基本构件组成？3、凸轮机构有哪些类型？分别适用什么场合？4、什么是力封闭、几何封闭？5、常用的几何封闭方法有哪几种？6、什么是基圆、推程、推程运动角、远休止、远休止角、回程、回程角、近休止、近休止角？7、什么是从动件的运动规律？8、什么是从动件运动线图？9、如何设计凸轮机构？凸轮机构从动件的运动规律有哪几类？各种运动规律会产生什么冲击，分别适用于什么场合？10、在什么情况下可进行凸轮机构设计了？11、什么是反转法？12、凸轮机构的基本参确定的原则和方法需考虑哪些方面？13、压力角与作用力的关系是什么？第六章、齿轮机构及其设计：1、齿轮机构作用是什么？按照一对齿轮传动的传动比是否恒定，齿轮机构分为哪几类？2、平面齿轮机构分为哪几类？3、平面齿轮机构和空间齿轮机构分别用来传递什么样的运动和动力？1、什么是齿廓啮合基本定律？2、选择齿廓曲线要考虑哪些？3、渐开线的性质有哪些？4、渐开线齿廓啮合的特点有哪些？5、齿轮各部分名称有哪些？6、直齿圆柱齿轮的基本参数有哪些？10、渐开线标准直齿轮的特征有哪些？11、渐开线直齿圆柱齿轮与外齿轮不同点是什么？12、渐开线直齿圆柱齿轮传动正确啮合的条件是什么？13、要使一对齿轮以定传动比连续传动的条件是什么？14、为什么两轮的齿廓间必须留有一定的间隙？15、两齿轮传动无侧隙啮合的条件是什么？16、齿轮顶隙的作用是什么？17、当用插齿机加工齿轮时，插刀与轮坯之间的相对运动有哪些？18、为什么加工齿轮时应力求避免根切？19、与直齿轮传动相比较，平行轴斜齿轮传动主要具有哪些优点？20、蜗杆机构的特点有哪些？第七章、轮系及其设计：1、什么是轮系？分为哪几类？2、什么是定轴轮系、周转轮系？3、轮系的功用有哪些？。

2-Structure-Analysis(结构分析)

2-Structure-Analysis(结构分析)

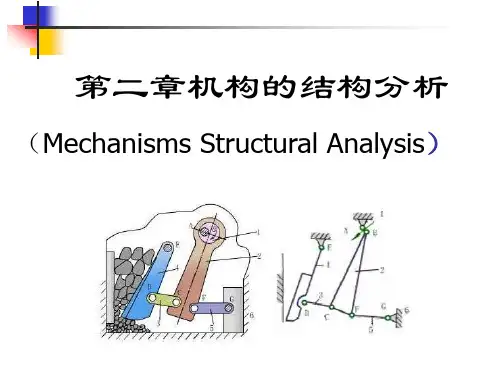

第二章机构的结构分析
（Mechanisms Structural Analysis）
Main Content for Studying Mechanism Structure
Composing of Mechanism Layout of Mechanism Scheme Conditions to Move Determinately for a Mechanism Structure Classifying and Analysis of Planar Mechanism
Choose a drawing plane. Sometimes, a local view may be drawn to clarify the structure.
First, draw all fixed pair elements!!!!!!!
Draw the drivers first and then draw driven links according to route of transmission(传递路线).
Composing of Mechanism
平面
Revolute pair
Sliding pair or Prismatic pair
only relative rotation
only relative rectilinear(直线的) translation(平移)
Composing of Mechanism
平面 运动副分类：齿轮副和凸轮副
Cam pair(凸轮副)
Gear pair(齿轮副)
• It is necessary to draw the actual cam contour(凸轮 实际廓线) and the end profile (轮廓) of the

第二章 机构的结构分析

第二章 机构的结构分析

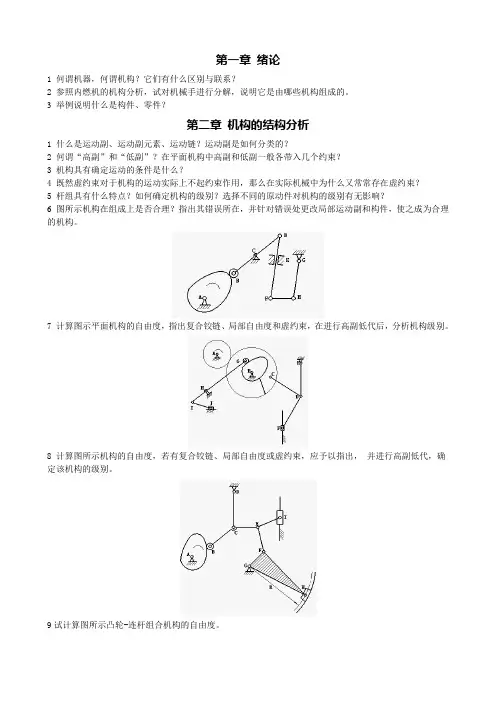

第一章绪论1 何谓机器，何谓机构？它们有什么区别与联系？2 参照内燃机的机构分析，试对机械手进行分解，说明它是由哪些机构组成的。

3 举例说明什么是构件、零件？第二章机构的结构分析1 什么是运动副、运动副元素、运动链？运动副是如何分类的？2 何谓“高副”和“低副”？在平面机构中高副和低副一般各带入几个约束？3 机构具有确定运动的条件是什么？4 既然虚约束对于机构的运动实际上不起约束作用，那么在实际机械中为什么又常常存在虚约束？5 杆组具有什么特点？如何确定机构的级别？选择不同的原动件对机构的级别有无影响？6 图所示机构在组成上是否合理？指出其错误所在，并针对错误处更改局部运动副和构件，使之成为合理的机构。

7 计算图示平面机构的自由度，指出复合铰链、局部自由度和虚约束，在进行高副低代后，分析机构级别。

8 计算图所示机构的自由度，若有复合铰链、局部自由度或虚约束，应予以指出，并进行高副低代，确定该机构的级别。

9试计算图所示凸轮-连杆组合机构的自由度。

10 在图所示机构中，AB EF CD,试计算其自由度。

11试计算图所示齿轮-连杆组合机构的自由度。

12试计算图所示齿轮-连杆组合机构的自由度。

13 试确定图所示机构的自由度；并将其中的高副换成低副，确定机构所含的杆组合机构的级别（当取凸轮为原动件时）。

14计算图示机构的自由度，并在高副低代后，分析组成这次机构的基本杆组及杆组的级别15计算图示机构的自由度，并在高副低代后，分析组成这次机构的基本杆组及杆组的级别16根据图示机构，画出去掉了虚约束和局部自由度的等效机构运动简图，并计算机构的自由度。

设标有箭头者为原动件，试判断该机构的运动是否确定，为什么？17计算图示机构的自由度。

如有复合铰链、局部自由度、虚约束，请指明所在之处。

ADECHGF IBK12345678918计算图示各机构的自由度。

19计算图示各机构的自由度。

20 计算机构的自由度，并进行机构的结构分析，将其基本杆组拆分出来，指出各个基本杆组的级别以及机构的级别。

机构的结构分析

机构的结构分析

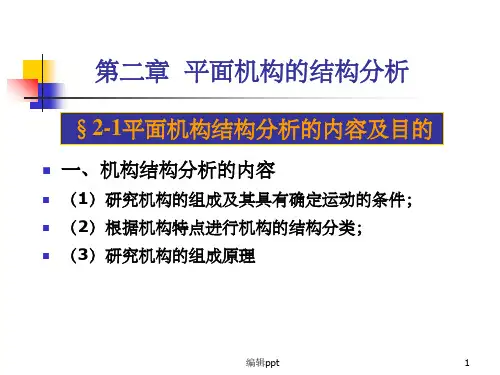

2
§2-2运动副及其分类
一、基本概念
1.运动副 （1）运动副定义:由两个构件组成的可动联接。 （2）运动副元素：两个构件上能够参加接触而构
成运动副的表面。
编辑ppt
3
（3）运动 副的自由度： 构成运动副 的两构件相 对运动独立 参数的数目。
编辑ppt
4
编辑ppt
5
（4）运动副约束：两个构件组成运动副后对独立 的相对运动的限制。
F=3n-（ 2pL+pH） =3*3-(2*4+0) =1 正确
编辑ppt
36
判断机构中虚约束的方法：
（1）在机构中，如 果用转动副联接的是 两构件运动轨迹相重 合的点，则该联接将 带入一个虚约束。
F=3n-（ 2pL +pH ） =3*3-（2*4+0） =1
编辑ppt
37
（2）在机构中，如 果两构件上某两点 的距离始终保持不 变，用双转动副杆 将此两点联接，则 该联接将带入一个 虚约束。
三、平面机构的结构分析 1.机构结构分析的内容
（1）拆分基本杆组 （2）确定机构级别
编辑ppt
53
2.机构结构分析的步骤
（1）除去虚约束和局部自由度，计算机构的自由度，并确 定原动件；
（2）从远离原动件的构件开始拆组。先试拆n=2的杆组 （Ⅱ级组），如不可能，再依次试拆n=4或n=6的杆组。当 分出一个杆组后，第二次仍须从最简单（n=2）的杆组开始 试拆，直到剩下机架和原动件为止。
44
（3）直线与曲线轮廓组成的高副
编辑ppt
45
（4）两接触轮廓之一为一点
编辑ppt
46
§2-7平面机构的组成原理、结构分类及结构分析

机械原理复习要点

机械原理复习要点

机械原理复习要点第一章：绪论1.机械的分类：从机械原理学科研究的内涵而言，一般认为机械包含机器和机构两个部分。

2.机器的定义：能实现预期运动并完成特定作业任务的机构系统。

特征：(1)机器是一种人造实物组合体，而非自然形成的物体(2)组成机器的各活动部分之间具有确定的相对运动关系(3)机器能够实现不同能量之间的转换或是代替人类完成特定的作业3.机构的定义：能实现预期运动并实现力传递的人为实物组合体。

特征；(1)机构是一种人造实物组合体，而非自然形成的物体(2)组成机构的各活动部分之间具有确定的相对运动关系(3)机构能够把一种运动形式转换成另外一种运动形式或者实现力的传递。

第二章：机构的结构分析1.机构的组成：构件(构成一个独立运动单元的实物组合体)；运动副(两个构件直接接触而又能实现相对运动的可动连接)；运动链(若干个构件经运动副连接而成的构建系统)2.机构的组成规律：机构是由一个机架与一个或几个原动件，再加上若干个从动件组成而成。

机架：作为参考系的固定构件。

主动件：按预定给定运动规律独立运动的构件。

从动件：除主动件外的活动构件。

3.零件：不能够再分拆的单个实物体4.运动副元素：两构件直接接触的表面5.约束：对运动的限制称为约束。

分类：按运动副产生约束数目可以分为I 级副、II 级副、III 级副等；按接触方式分为低副和高副；按相对运动形式分为移动副和转动副以及空间运动副；按始终保持接触的方式分为几何形状封闭运动副、力封闭运动副等6.运动链分类：如果组成运动链的所有构件依次连接形成首尾封闭的系统则称之为闭式运动链，反之则为开式运动链。

7.机构运动简图：表明机构的组成、运动传递过程以及各构件相对运动特征的简单图形；机动示意图：只需表明机构的组成状况和结构特点而不需要严格按照比例尺绘制的简图。

8.机构自由度：机构维持确定运动所必需的的独立运动参数。

平面机构自由度计算公式：)2(3H L P P n F +⨯-⨯=；其中n:活动构件数,P L :低副约束数,P h :高副约束数；空间机构自由度计算公式：)2345(612345P P P P P n F +⨯+⨯+⨯+⨯-⨯=9.机构具有确定运动的条件：机构的自由度等于原动件的数目第三章：平面连杆机构分析与设计1.平面连杆机构：由若干构件通过低副(转动副、移动副、球面副、球销副、圆柱副及螺栓副等)连接而成，又称为低副机构。

机构的结构分析和综合

机构的结构分析和综合
F=3n － 2PL － PH =3×3 －2×4 =1
特别注意：此例存在虚约束的几何条件是：
AB＝CD＝EF
4 平面机构中的虚约束常出现 下列场合： 1、两构件在多处构成移动副，
且导路重合或平行。
2、两构件在多处构成转动副， 且轴线重合
3、法线始终重合的高副
注意：
法线不重合时， 变成实际约束！
2 高副低代的方法 找出构成高副的两轮廓曲线在接触点处的曲率中心，然后 用一个构件和位于两个曲率中心的两个转动副来代替该高副。
如图2-17所示，构件1和构件2分别为绕Ａ和Ｂ转动的两个圆 盘，两圆盘的圆心分别为O1、O2，半径为R1、R2，它们在C点构成 高副，当机构运动时，替代机构如图中虚线所示。图2-18所示机构 的替代机构也如该图中虚线所示。
• 2)拆杆组。要从远离原动件处开始拆，尽量拆成 二级组，拆后剩余部分还应是一个完整的机构。
• 3)确定机构的级别。
• 例2-5计算图2-16所示机构的自由度，并确定机构 的级别。
解：该机构无虚约束和局部自由度， F=3×5－2×7=1
该机构为II级机构。
必须强调指出： 1)杆组的各个外端副不可以同时加在
④计算图示包装机送纸机构的自由度。 分析： 复合铰链: 位置D ，2个低副 局部自由度 2个 虚约束 1处, 去掉后 n= 6，PL= 7，PH= 3
F=3n － 2PL－ PH =3×6 －2×7 －3 =1
▲
▲
▲
▲
▲
▲
▲
▲
四、空间机构自由度简述
若n个活动构件中有P1个一级副；有P2个 二级副；有P3个三级副；有P4个四级副；有 P5个五级副，则可得空间机构的自由度公式：
联？以及怎样的结构才能保证具有确定的相对运动？

机械原理总复习知识点及例题

机械原理总复习知识点及例题

在图示的凸轮机构中，凸轮为原动件，其形状为一偏心轮， （1）画出基圆，并在图上指出其基圆半径rb; ⑶ 画出机构在图示位置时推杆位移和压力角; ⑷ 画出凸轮由图示位置沿逆时针方向转90°后推杆位移和压力角.
第五章齿轮机构及其设计
一基本概念： 1 齿廓啮合基本定律; 2渐开线的特性; 3渐开线齿廓的啮合特点; 4渐开线齿轮的基本参数和几何尺寸; 5一对齿轮的正确啮合条件; 6斜齿轮当量齿轮的含义； 7什么叫齿轮传动的重合度？其意义何在？ 8渐开线齿轮变位修正的目的。 二填空题： 1内啮合斜齿圆柱齿轮传动的正确啮合条件是( )，蜗轮蜗杆的正确啮合条件是 （ ）; 2一对斜齿圆柱齿轮传动的重合度由( )两部分组成,斜齿轮的当量齿轮是指( )的 直齿轮; 3渐开线齿轮的齿廓形状取决于 半径的大小，其值越大齿廓形状越 。 4采用 法切制渐开线齿廓时发生根切的原因是 。 5斜齿轮的当量齿数ZV = ，圆锥齿轮的当量齿数ZV = 。 6一个采取负变位修正的直齿圆柱齿轮与同样基本参数的标准齿轮相比较，其（ ） 圆及（ ）圆变小了；而（ ）圆及（ ）圆有大小则没有变。
第十二章机械的效率和自锁
一基本概念： 1机械效率的定义，机械效率的意义； 2什么叫机构的自锁; 3机械自锁的条件. 二填空题： 1设螺纹的升角为λ，接触面的当量摩擦系数为（ ）,则螺旋副自锁的条件为 （ ）。 2移动副的自锁条件是 ，转动副的自锁条件是 ，从效率的观点来看，机构 的自锁条件是 。 三简答题： 1何谓摩擦圆？为何要引进摩擦圆的概念？摩擦圆的大小与哪些因素有关？ 2何谓机构的自锁？举出两种工程中利用机械自锁完成工作要求的实例。
第二章机构的结构分析
一基本概念： 1机构的组成; 2运动副的概念; 3机构自由度的计算,注意复合铰链、局部自由度和虚约束的处理; 4机构具有确定运动的条件 5何谓机构运动简图；它与实际机构有何异同。 二填空题： 1 根据机构的组成原理，任何机构都可以看作是由 、 和 组成的。 2 两构件之间线接触所组成的平面运动副，称为 副，它产生 约束， 而保留 自由度。 3机构具有确定运动的条件 。 三计算分析题： 1 计算如图所示机构的自由度，并指出复合铰链、局部自由度和虚约束。

机构的结构分析

机构的结构分析

第二章机构的结构分析教学目的：（1）明确构件、运动副、约束、自由度、运动链及机构等重要概念；（2）能绘制简单机械的机构运动简图；（3）掌握平面机构的自由度计算，并判断其具有确定运动的条件；（4）了解平面机构的组成原理。

课时安排：4h重点难点：重点—平面机构自由度计算；难点—绘制机构运动简图、自由度计算时注意事项的处理。

§2-1 机构结构分析的内容及目的1．研究机构的组成及其具有确定运动的条件目的是弄清机构包含哪几个部分，各部分如何相联，以及怎样的结构才能保证机构中各构件具有确定的相对运动。

2．按结构特点对机构进行分类不同的机构有各自的特点，把各种机构按结构加以分类，其目的是按其分类建立运动分析和动力分析的一般方法。

3．绘制机构运动简图研究机构特性的工具。

4．研究机构的组成原理研究按何种规律组成的机构能满足运动确定性的要求。

§2-2 机构的组成一、构件从制造加工角度：机械由零件组成。

零件——制造单元体从运动功能角度：机械由机构组成，而机构由构件组成。

构件——独立运动的单元体注意：构件可以是单一零件，也可以是几个零件的刚性联接。

二、运动副1．定义：指两构件直接接触并能产生相对运动的联接。

2．运动副元素：指两个构件直接接触而构成运动副的部分。

3．构件的自由度：指一个构件相对另一个构件可能出现的独立运动。

一个自由构件在空间具有6个自由度，作平面运动时有3个自由度。

4．约束：指通过运动副联接的两构件之间的某些相对独立运动所受到的限制。

运动副引入的约束数等于两构件相对自由度减少的数目。

运动副引入的约束数最多为5个。

5．运动副分类1）按运动副相对运动形式分转动副、移动副、螺旋副、球面副等2）按运动副引入的约束数分Ⅰ级副、Ⅱ级副、Ⅲ级副、Ⅳ级副、Ⅴ级副3）按运动副接触形式分低副：两构件通过面接触而构成的运动副统称为低副；高副：凡两构件系通过点或线接触而构成的运动副统称为高副。

4）按运动副的运动空间分平面运动副：指构成运动副的两构件之间的相对运动为平面运动的运动副；空间运动副：指构成运动副的两构件之间的相对运动为空间运动。

机械原理：第二章机构的结构分析

机械原理：第二章机构的结构分析

斜齿轮机构
两个齿轮的齿廓为斜线，实现直线的 运动传递，同时具有较好的承载能力 和传动平稳性。
02
CHAPTER
机构的运动分析
机构运动简图
总结词
机构运动简图是表示机构运动关系的图形，通过图形化方式展示机构的组成和运 动传递路径。
详细描述
机构运动简图是一种抽象的图形表示，它忽略了机构的实际尺寸和形状，只关注 机构中各构件之间的相对运动关系。通过绘制机构运动简图，可以清晰地了解机 构的组成、运动传递路径以及各构件之间的相对位置和运动方向。
常见的受力分析方法
详细描述：常见的受力分析方法包括解析法、图解法和 有限元法等，每种方法都有其适用范围和优缺点，应根 据具体情况选择合适的方法。
机构的平衡分析
总结词
理解机构平衡的概念是进行平衡 分析的前提。
详细描述
机构平衡是指机构在静止或匀速 运动状态下，各作用力相互抵消 ，机构不会发生运动状态的改变 。
轮系
定轴轮系
各齿轮的转动轴线固定，齿轮的 运动由一个主动轮通过各齿轮的
啮合传递到另一个从动轮。
行星轮系
其中一个齿轮的转动轴线绕着另 一固定轴线转动，行星轮既可绕 自身轴线自转，又可绕固定轴线
公转。
混合轮系
由定轴轮系和行星轮系组合而成， 既有定轴轮系的自转运动，又有
行星轮系的公转和自转运动。
凸轮机构
机构运动分析的方法
总结词
机构运动分析的方法主要包括解析法和图解法两种。
详细描述
解析法是通过建立数学模型，运用数学工具进行求解的方法。这种方法精度高，适用于对机构进行精确的运动学 和动力学分析。图解法是通过作图和测量来分析机构运动的方法，这种方法直观易懂，适用于初步了解机构的运 动关系。

机械原理第二章机构的结构分析

机械原理第二章机构的结构分析

运动链成为机构的条件
Fa = 3×2 - 2×3 = 0 Fb运= 3动×链3的- 2自×由5度= -F1= ?
F 0 运动链运不动能链的运运动动，情不况成如为何机? 构
F = 3×4 - 2×5 = 2 1 个原动件
F > 0，但原动件数目小 于自由度数目，运动链 运动不确定，不能成为 机构。
小滚子的运动并不影响整 个机构的运动 → 局部自由度
改善受力情况,减少磨损， 假想 2、3 件焊接在一起
F = 3*2 - 2*2 - 1 = 1
问题3：虚约束
在特定的几何条件或结构条件下，某些运动副所引入 的约束可能与其它运动副所起的限制作用是一致的。这 种不起独立限制作用的重复约束称为虚约束。
机构运动简图(2/2)
（1）步骤 1）搞清机械的构造及运动情况，原动件开始沿着运动传递路线
查明构件数、运动副的类别及其位置；
2）依据机构某个瞬时运动位置选定视图平面； 3）选适当比例尺作出各运动副的相对位置，再画出各运动 副和常用机构的符号，最后用简单线条或几何图形连接即成。
（2）举例
鄂式破碎机简图绘制 内燃机简图绘制
机构的组成(5/5)
4.机构
机 构 ——具有固定构件的运动链
组成：
3
机 架 —— 相对固定的构件
2 从动件
4
—1 原动件
原动件—— 已知独立运动的构件 （用转向箭头表示）
机架 平面铰链四杆运机动构链
从动件 ——其余从动运动的构件 原动件 2
分类： 平面机构与空间机构 平面机构的应用最为广泛
1
机架
3 从动件 4
(2) 举例
1）铰链四杆机构 F＝3n－(2pl＋ph)
＝3×3 －2×4 －0 ＝1

02-结构分析-1.ppt(杨金堂)4

02-结构分析-1.ppt(杨金堂)4

运动副符号
*低副(lower pair)---副元素为面接触
V级副
（如移动副、转动副） 副元素为面接触，压强低，又称低副
*高副(higher pair)----副元素为点
（线）接触
IV级副
副元素为点（线）接触，压强高，又称高副
二、运动链 (kinematic chain)
*运动链--构件由运动副连接而成的系统
2
A 1
D F
平行四边形机构
3 B 5 4 E
C
2
A 1
D F
平行四边形机构
3 B 5 4 E
C
2
A 1
D F
平行四边形机构
3 B 5 4 E
C
2
A 1
D F
平行四边形机构
3 B 5 4 E
C
2
A 1
D F
平行四边形机构
3 B 4 F
E
C
2 A 1
D
*虚约束(redundant constraint)——
动画演示
3 2
4
1
4
1
C' D' C D
B
1 4
A
E
C' D' C D
B
1
4' 4
A
E
F=3n-（2pL+pH） 3
C
F=3×4-2×5=2
D
B
1
A
4
E
给两个原动件机构有确定运动。
给两个原动件
F=0
F=1
F=0
x
o
2
x
1
o
2
x
y 1

机械学基础第二章-机构的组成原理

机械学基础第二章-机构的组成原理
齿轮副
§2.1 基本概念
球 面 副
齿轮副
凸轮副
结论：
螺 旋
平面低副具有两个约束，
副
平面高副具有一个约束。
§2.1 基本概念
运动副的表示法(低副)：
转动副：具有一个独立相对转动的运动副称为转动 副。转动副也可称为回转副或铰链。
表示法
§2.1 基本概念
运动副的表示法(低副) ：
移动副：具有沿一个方向独立相对移动的运动副称 为移动副。移动副也可称为棱柱副。
一般情况下，主动件与机架相连，具有一 个自由度，即对应一个独立的输入运动。
机构具有确定运动的条件为：
机构的主动件数(m)＝机构的自由度数(F)
m>F 机构破坏 m<F 机构无规则运动
结论：机构具有确定运动的条件是
Ｆ＞０且Ｆ等于原动件数W
计算图示机构自由度
n=2；
Pl=2
Ph=1
F=3n－2 Pl－Ph=3×2－2×2－1=1
机构运动简图的画法
构件的表示：只需将构件上的所有运动副元素按照他们在 构件上的位置用符号表示出来，再用简单的线条将它们连 成一体。
具有两个运动副元素的构件
具有三个运动副元素的构件
§2.2 机构运动简图
运动简图的绘制步骤
(1)分析机构运动，弄清构件数目； (2)判定运动副的类型和数目；
——按接触情况和相对运动 (3)表达运动副和构件；
问题转化为如何求解各种运动副带来的约束数？
2.3.2运动副的约束特点
平面低副—转动副
y
o
x
二个约束：限制x 、y 方向移动，即去掉2个自由度
一个自由度：允许绕 O 轴的转动
引入一个转动副去掉2个自由度

《机械原理》图解教程第二章

《机械原理》图解教程第二章

公共约束是指机构中所有构件均受到的共同的约束， 以m表示。
由上式可知，公共约束m=0、1、2、3、4。故相应的机构分别 称为0族、1族、2族、3族、4族机构（五类）。 例2 楔形滑块机构 解 因此机构为全移动副平面机构，故 m＝4，则 F＝(6－m)n－(5－m)p5 ＝(6－4)×2－(5－4)×3
虚约束对机构工作性能的影响及机构结构的合理设计(4/4)
例2 铰链四杆机构 将转动副B、C改为球面副和球销副，则机构变为0族机构， 即无族别虚约束。 C F＝6n－5p5－4p4－3p3 B ＝6×3－5×2－4×1－3×1 ＝1 A
例3 曲柄滑块机构 将转动副C变为球面副，则此机构可减 少2个族别虚约束。 例4 正切机构
§2-4 机构具有确定运动的条件
先来看两个例子： 一个机构在什么条件下才能实现确定的运动呢？ 例1 铰链四杆机构
若给定机构一个独立运动， 则机构的运动完全确定； 则机构的最薄弱环节损坏。 若给定机构两个独立运动， 例2 铰链五杆机构
则机构的运动不确定； 若给定机构一个独立运动， 则机构的运动完全确定。 若给定机构两个独立运动， 机构的自由度 机构具有确定运动时所必须给定的独立运 动参数的数目，其数目用F表示。 结论 机构具有确定运动的条件是：
3 4 2 1
3
2
4
1 5
机构自由度的计算(2/4)
3）内燃机机构 F＝3n－(2pl＋ph) ＝3×6－2×7－3 ＝1 2.空间机构自由度的计算 （1）一般空间机构自由度的计算 设一空间机构共有n个活动构件， pi个i级运动副，其约束数为i(i=1,2,~5)，则
18 8 ,9
10 C
11
3 7 D B 4 A 1
F＝ 6n－(5p5＋4p4＋3p3＋2p2＋p1) 5 ＝6n－Σipi

机械原理2机构的结构分析全解

机械原理2机构的结构分析全解

G
l
h
36 27 2 2
CB
2，该机构没有确定运动。成为机构的
E
A
条件：应有两个起始构件
D
例5 计算图示机构的自由度，并指出存在的复合铰链、局 部自由度和虚约束处。并说明成为机构的条件。
解： 1， F 3n 2P P
l
h
34 2511
2, D处为局部自由度，E、F处
有一处为虚约束；
4
E
＝1 √
示意图
❖在该机构中，构件2上的C2点与构件3 上的C3点轨迹重合，为虚约束。
❖也可将构件4上的 D4当作虚约束，将构 件4及其引入的约束铰链 D去掉来计算，
效果完全一样。
（6）机构中对运动不起作用的对称部分
F21
F21
F2 21
2 1
1
4
行星轮系
3
4
F31
F ＝ 3n － 2PL － PH ＝33-23-2
基本 杆组
1
1
3=
1ቤተ መጻሕፍቲ ባይዱ
+
2 3
4
F=3n－2PL－PH =3×3 －2 ×4 －0
=1
F=3n－2PL－PH =3×1 －2 ×1－0
=1
注意：基本杆组自由度为零
F=3n－2PL－PH =3×2 －2 ×3－0
=0
２. 平面机构的结构分类
｛ 基本杆组分类
Ⅱ级杆组 Ⅲ级杆组
Ⅱ级杆组的特征—具有三个低副的两杆件组合 Ⅲ级杆组的特征—具有六个低副的四杆件组合
即： F ＝3n 2PL PH
例：
2
3
1
4
F＝3n2PL PH ＝3324 0 ＝1
