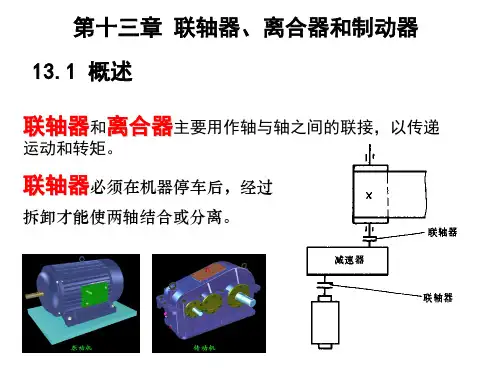

第十三章联轴器与离合器第一节概述联轴器和离合器用来联接不同部件之间的两根轴或轴与其他回转零件，使之一起回转并传递转矩。
用联轴器联接的两轴在工作时不能分开，只有停车后通过拆卸才能将它们分开；而用离合器联接的两轴，在机械运转时，能方便地将两轴分开和接合。
此外，它们有的还可起到过载安全保护作用。
联轴器、离合器是机械传动中的通用部件，而且大部分已标化。
下面仅介绍几种常用结构、特点、应用范围及选择问题。
第二节联轴器联轴器所联接的两轴，由于制造及安装误差、承载后的变形及温度变化的影响等，往往不能保证严格的对中，而是存在着某种程度的相对位移与偏斜，如图13-1所示，如果这些偏斜得不到补偿，将会在轴、轴承及联轴器上引起附加的动载荷，甚至发生振动。
因此在不能避免两轴相对位移得情况下，应采用弹性联轴器或可移式刚性联轴器来补偿被联接两轴间得位移与偏斜。
图13-1 两轴相对位移联轴器得类型很多，根据是否包含弹性元件，可划分为刚性联轴器和弹性联轴器。
弹性联轴器因有弹性元件，故可起到缓冲减振的作用，也可在不同程度上补偿两轴之间的偏移；根据结构特点不同，刚性联轴器又可分为固定式和可移式两类。
可移式刚性联轴器对两轴间的偏移量具有一定的补偿能力，下面分别予以介绍。
一、固定式联轴器固定式联轴器是一种比较简单的联轴器，常用的有套筒式和凸缘式联轴器。
1. 套筒式联轴器如图13-2所示，套筒式联轴器是一个圆柱形套筒。
它与轴用圆锥销或键联接以传递转矩，当用圆锥销联接时，则传递的转矩较小，当用键联接时，则传递的转矩较大。
套筒式联轴器的结构简单，制造容易，径向尺寸小；但两轴线要求严格对中，装拆时需作轴向移动，适用于工作平稳，无冲击载荷的低速，轻载的轴。
a） b）图13-2 套筒式联轴器a）键联接 b）圆锥销联接2．凸缘式联轴器如图13-3所示，凸缘式联轴器是把两个带有凸缘的半联轴器用键分别与两轴联接，然后用螺栓把两个半联轴器联成一体，以传递运动和转矩。
王黎钦《机械设计》第5版章节题库第13章联轴器离合器制动器一、填空题1．传递两相交轴间运动而又要求轴间夹角经常变化时，可以采用______联轴器。
【答案】万向2．刚性联轴器的主要缺点有______、______。
【答案】不具有补偿两轴轴线相对偏移的能力；无缓冲吸振作用3．挠性联轴器可以补偿的相对位移有轴向位移、径向位移、______、______4种。
【答案】角位移；综合位移4．刚性凸缘联轴器两种对中方式是______和______来实现两轴对中的。
【答案】靠铰制孔用螺栓；靠一个半联轴器上的凸肩与另一个半联轴器上的凹槽相配合（对中榫）5．当受载较大、两轴较难对中时，应选用______联轴器来连接；当原动机发出的动力较不稳定时，其输出轴与传动轴之间应选用______联轴器来连接。
【答案】无弹性元件挠性；有弹性元件挠性6．联轴器和离合器的共同作用是______。
【答案】连接两轴，使其一同转动并传递转矩7．联轴器和离合器的根本区别是______。
【答案】联轴器接合两轴或分离两轴时，必须使机器停车，才能进行接合或拆卸，而离合器可在机器工作过程中随时使两轴接合或分离8．联轴器的类型可分为______和______两大类。
【答案】刚性联轴器；挠性联轴器9．刚性联轴器的常用类型有______、______和______等。
【答案】套筒联轴器；夹壳联轴器；凸缘联轴器10．对于工作中载荷平稳、不发生相对位移、转速稳定且对中性好的两轴间宜选用______联轴器。
【答案】凸缘11．离合器按其工作原理可分为______和______等，而按其离合方式可分为______和______两种。
【答案】啮合离合器；摩擦离合器；操纵式离合器；自动离合器12．常用的自动离合器有______、______和______。
【答案】安全离合器；离心离合器；定向离合器13．制动器的种类很多，按制动零件的结构特征可分为______、______和______制动器；而按其工作状态可分为______和______制动器。
《机械基础》教案课题第十三章联轴器、离合器和制动器课型理论课课时2授课班级授课时间授课教师教材分析本节课的内容是关于《机械基础》中的第十三章。
要求学生理解机械基础的功用、结构，课标要求是掌握机械基础的作用。
选用的教材是由中国劳动社会保障出版社出版的《机械基础》（第七版），学习内容是机械基础的内容和各项方法。
学情分析知识储备：对机械有着初步的了解。
能力水平：熟悉机械基础的发展史。
学习特点：学习、接受新知识能力较弱，尤其是理论性强的知识，不能充分利用课余时间学习。
学习目标知识目标：理解联轴器的基本知识。
能力目标：能够掌握离合器及制动器的内容。
素质目标：1.认识到机械的重要性。
2.积极参与课堂，能够表达自己的观点和想法。
学习重难点教学重点：1. 联轴器的基本知识。
2.离合器及制动器的内容。
教学方法讲授法、讨论法、演示法、实物教学法课前准备教师准备：教学课件学生准备：课前预习教学媒体多媒体教室、多媒体课件教学过程教学环节教师活动设计学生活动设计设计意图活动一：创设情境生成问题1.情境导入让学生阅读教材导入情景，引导学生思考：联轴器的基本知识。
2.展示学习目标认识到联轴器的重要性。
掌握离合器基本知识的具体内容。
1.阅读导入情景，思考教师提问，结合生活中的实际，认真回答。
2.查看并记住本节任务的学习目标。
1.通过情景问话，引出本课主题。
同时激发学习兴趣。
2.通过课件展示本节任务，让学生明确课堂任务。
活动二：调动思维探究新知一.导入新课:组织教学、吸引学生注意力，使学生进入上课状态。
二.1.新课讲解:借助PPT讲授机械基础基本知识内容，利用课件进行讲授，对比课件中的构造简图，对联轴器基本知识有一个初步的了解。
联轴器在机器停车后用拆卸方法才能把两轴分离或连接。
离合器在机械运转中可使两轴结合或分离。
制动器主要用来降低机械运动速度或使机械停止运转1—电动机 2—制动器 3—联轴器 4—减速器 5—离合器 6—卷筒学习机械基础基本知识的总体认知(1)听课、思考、结合生活实际，认真回答教师提出的问题。
第十三章联轴器与离合器
一、单项选择题
1对低速、刚性大的短轴，常选用的联轴器为。
A.刚性固定式联轴器
B.刚性可移式联轴器
C.弹性联轴器
D.安全联轴器
2在载荷具有冲击、振动，且轴的转速较高、刚度较小时，一般选用。
A.刚性固定式联轴器
B.刚性可移式联轴器
C.弹性联轴器
D.安全联轴器
3联轴器与离合器的主要作用是。
A.缓冲、减振
B.传递运动和转矩
C.防止机器发生过载
D.补偿两轴的不同心或热膨胀
4金属弹性元件挠性联轴器中的弹性元件都具有的功能。
A.对中
B.减磨
C.缓冲和减振
D.装配很方便
5离合器接合最不平稳。
A.牙嵌
B.摩擦
C.安全
D.离心
6．联轴器与离合器的主要作用是B。
A．缓冲、减振B．传递运动和转矩C．防止机器发生过载D．补偿两轴的偏移
7．用来联接两轴，并需在转动中随时接合和分离的连接件为B。
A．联轴器B．离合器C．制动器
8．下述联轴器中，传递载荷较大的是A。
A．齿式联轴器B．滑块联轴器C．万向联轴器
9．有过载保护作用的机械部件是D。
A．齿式联轴器B．万向联轴器C．牙嵌联轴器D．圆盘摩擦离合器
10．汽车变速箱输出轴和后桥之间采用的联轴器是C。
A．凸缘联轴器B．十字滑块联轴器C．万向联轴器D．弹性柱销联轴器
11．用于两轴交错传动中可选用B。
A．套筒联轴器B．十字滑块联轴器C．万向联轴器D．齿式联轴器
12．两轴在工作中，需要单向接合传动时，应选用A。
A．牙嵌离合器B．摩擦离合器C．超越离合器D．安全离合器
13．当两轴转速较高,且需在工作中经常接合和分离时，宜选用B。
A．牙嵌离合器B．摩擦离合器C．超越离合器D．安全离合器
14．不能补偿两轴间的偏移和偏斜的联轴器是A。
A．凸缘联轴器B．十字滑块联轴器C．弹性联轴器D．齿式联轴器
15．十字滑块联轴器属于C联轴器。
A．刚性联B．弹性C．无弹性元件挠性D．安全
二、填空题
16当受载较大，两轴较难对中时，应选用联轴器来联接；当原动机的转速高且发出动力的较不稳定时，其输出轴与传动轴之间应选用联轴器来联接。
17传递两相交轴间运动而又要求轴间夹角经常变化时，可以采用联轴器。
18在确定联轴器类型的基础上，可根据、、、来确定联轴器的型号和结构。
19按工作原理，操纵式离合器主要分为、和三类。
20联轴器和离合器是用来部件；制动器是用来的装置。
21用联轴器连接的两轴分开：而用离合器连接的两轴在机器工作时。
22挠性联轴器按其组成中是否具有弹性元件，可分为联轴器和联轴器两大类。
23两轴线易对中、无相对位移的轴宜选联轴器：两轴线不易对中、有相对位移的长轴宜选联轴器；起动频繁、正反转多变、使用寿命要求长的大功率重型机械宜选联轴器；起动频繁、经常正反转、受较大冲击载荷的高速轴宜选联轴器。
24牙嵌离合器只能在或时进行接合。
25摩擦离合器靠来传递扭矩，两轴可在时实现接合或分离。
26．联轴器和离合器都是用来连接两轴。
所不同的是，联轴器只能保持两轴的接合，而离合器却可在机器的运转完成两轴的接合和分离。
27．联轴器通常用来连接两轴并在其间传递运动和转矩。
28．根据联轴器补偿两轴偏移能力的不同可将其分为两大类：刚性联轴器和挠性联轴器。
29．常用挠性联轴器可分为无弹性元件联轴器和弹性联轴器两类。
30．常用的无弹性元件的挠性联轴器有：十字滑块联轴器、万向联轴器和齿式联轴器等。
31．常用的离合器有：牙嵌式离合器、摩擦离合器和特殊功用离合器等。
32．联轴器的类型确定以后，应根据计算转矩、轴端直径和转速等，来确定联轴器的型号及相关尺寸。
33．当安全离合器传递的转矩超过一定数值后，主、从动轴自动分离，从而保护机器中其
他零件不被损坏。
三、判断题
1．联轴器和离合器都是用来联接两轴且传递扭矩的机械部件。
（√）
2．弹性联轴器能缓冲吸振，适合于正反转或启动频繁的场合。
（√）
３．牙嵌离合器可在高速下进行接合，且接合冲击较小。
（×）
４．当机器过载时，摩擦离合器发生打滑现象，起到了过载保护装置的作用。
（√）
５．套筒联轴器结构简单、径向尺寸小、容易制造。
（√）
６．凸缘联轴器传递转矩大，是应用最广的一种刚性联轴器。
（√）
７．万向联轴器一般是成对使用，以免引起附加载荷。
（√）
８．十字滑块联轴器的中间盘会产生较大的离心力，故其工作转速不宜过大。
（√）
９．超越离合器能根据两轴的转速关系自动接合和分离。
（√）
10．用离合器连接的两轴可在机器运转过程中随时进行接合或分离，以满足机械变速、换向、空载、启动等要求。
（√）
11．超越离合器当主动轴的转速小于从动轴时，两轴会自动脱离。
（×）
1２．自行车后链轮与后轴轴轴之间是通过超越离合器联接在一起。
（×）
1３．为减小冲击，牙嵌式离合器应在两轴静止或转速差很小时接合或分离。
（√）
四、分析与简答
1联轴器与离合器有何区别？
答：联轴器只能保持两轴的接合，而离合器却可在机器的工作中随时完成两轴的接合和分离。
2．联轴器主要有哪些种类？试简述其特点和应用。
答：1）刚性联轴器：不能补偿两轴的偏移，用于两轴能严格对中并在工作中不发生相对位移的场合。
2）挠性联轴器：具有一定的补偿两轴偏移的能力。
根据联轴器补偿位移的方法的不同又可分为：⑴无弹性元件联轴器利用联轴器工作元件间构成的动连接来实现位移补偿的。
（2）弹性联轴器利用联轴器中弹性元件的变形来补偿位移的，还具有缓冲和减振的能力
此外，还有一些具有特殊用途的联轴器，如安全联轴器等。
3．试简述超越离合器的工作原理和应用。
超越离合器的星轮通过键与轴联结并顺时针回转，滚珠受摩擦力作用滚向狭窄部位被压紧，星轮带动外环同向回转，离合器接合。
通常外环做成一个齿轮，空套在星轮上。
星轮逆时回转时，滚珠滚向宽敞部位，外环不与星轮同转，离合器自动分离。
由于超越离合器有上述特点，所以广泛应用于机床、汽车等传动装置中。
复习与练习题参考答案
一、单项选择题
1A2C3B4C5A
二、填空题
16可移式刚性；弹性17万向18传递转矩；转速；轴的结构型式；轴的直径19啮合式；摩擦式；磁力式
20连接两种轴，并传递运动和扭矩的轴系；降低机械速度或迫使机械停止运转
21只有在运动停止后经过拆卸才能彼此；可随时接合或分离
22无弹性元件的挠性（刚性可移式）；有弹性元件的挠性（弹性）23刚性；挠性；齿轮；有弹性元件的挠性（弹性）
24两轴不回转；两轴的转速差很小25工作面的摩擦力；任何速度。
