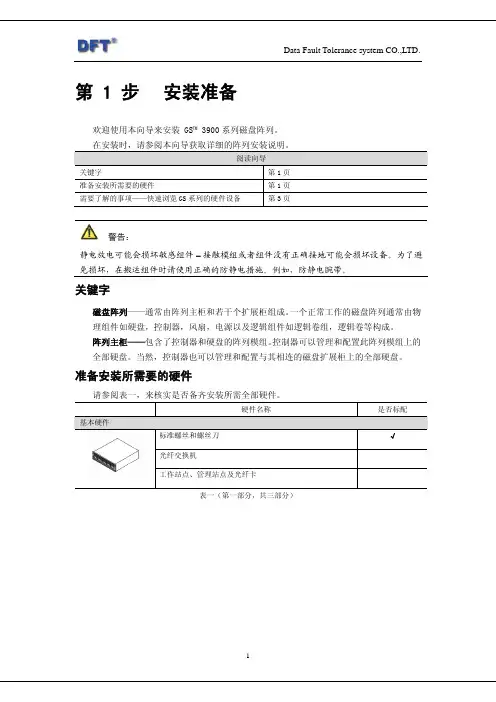

DFT GS系列磁盘阵列 用户手册

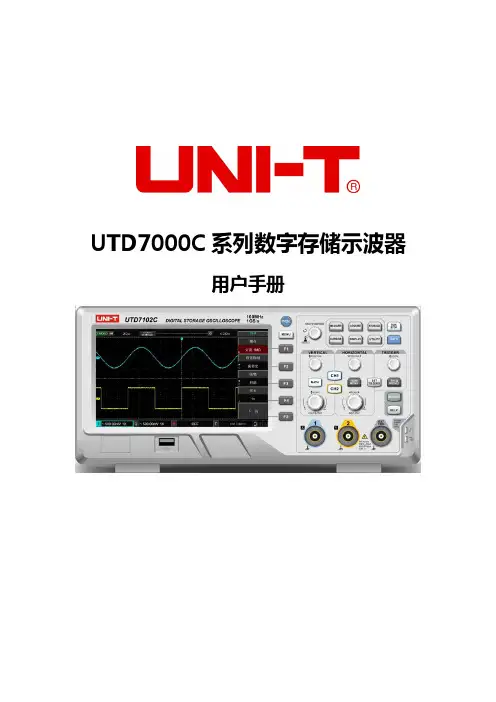

UTD7000C系列数字存储示波器用户手册序 言尊敬的用户:您好！感谢您选购优利德仪器，为了正确使用本产品，请在使用之前仔细阅读说明书，特别留意“安全注意事项”的部分。

如果您已经阅读完本说明书全文，建议您将说明书妥善的保管，以便在使用过程中进行查阅。

版权与声明版权信息优利德科技(中国)股份有限公司版权所有。

商标信息UNI-T是优利德科技（中国）股份有限公司[UNI-TREND TECHNOLOGY(CHINA)CO.， LTD]的注册商标。

文档版本UTD7000C-20210730-REV.0声明●UNI-T 产品受中国或其他国家专利权的保护，包括已取得或正在申请的专利。

●本公司保留更改产品规格和价格的权利●UNI-T 保留所有权利。

许可软件产品由UNI-T 及其子公司或提供商所有，受国家版权法及国际条约规定的保护。

本文中的信息将取代所有以前出版的资料中的信息。

如果原购买者自购买该产品之日起三年内，将该产品出售或转让给第三方，则保修期应为自原购买者从UNI-T或授权的UNI-T分销商购买该产品之日起三年内。

探头及其他附件和保险丝等不受此保证的保护。

如果在适用的保修期内证明产品有缺陷，UNI-T可自行决定是修复有缺陷的产品且不收部件和人工费用，或用同等产品(由UNI-T决定)更换有缺陷的产品。

UNI-T作保修用途的部件、模块和更换产品可能是全新的，或者经修理具有相当于新产品的性能。

所有更换的部件、模块和产品将成为UNI-T的财产。

以下提到的“客户”是指据声明本保证所规定权利的个人或实体。

为获得本保证承诺的服务，“客户”必须在适用的保修期内向UNI-T通报缺陷，并为服务的履行做适当安排。

客户应负责将有缺陷的产品装箱并运送到UNI-T指定的维修中心，同时预付运费并提供原购买者的购买证明副本。

如果产品要运送到UNI-T维修中心所在国范围内的地点，UNI-T应支付向客户送返产品的费用。

如果产品送返到任何其他地点，客户应负责支付所有的运费、关税、税金及任何其他费用。

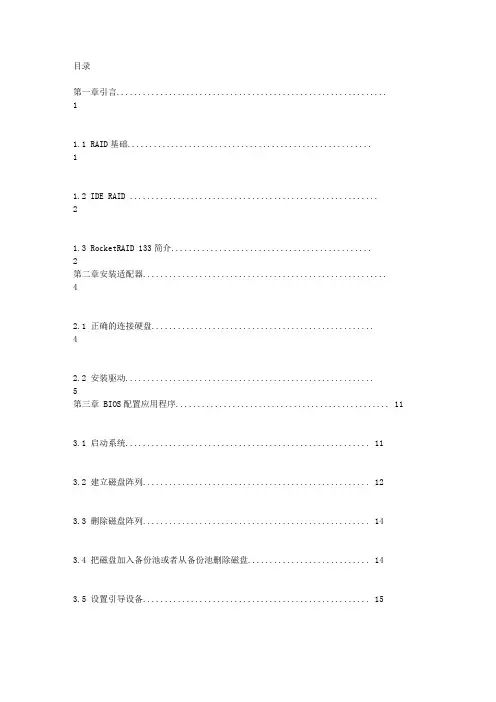

目录第一章引言..............................................................11.1 RAID基础........................................................11.2 IDE RAID .........................................................21.3 RocketRAID 133简介..............................................2第二章安装适配器........................................................42.1 正确的连接硬盘...................................................42.2 安装驱动.........................................................5第三章 BIOS配置应用程序 (11)3.1 启动系统 (11)3.2 建立磁盘阵列 (12)3.3 删除磁盘阵列 (14)3.4 把磁盘加入备份池或者从备份池删除磁盘 (14)3.5 设置引导设备 (15)3.6 RAID 1/0+1阵列数据不一致时的数据恢复 (16)3.7 重建失效的RAID1/0+1阵列 (17)第四章 ATA RAID管理软件 (20)4.1 管理软件的安装 (20)4.2 开始使用软件 (20)4.3 配置功能 (22)4.4 管理功能(Management Functions) (25)4.5 查看信息(View Information) (26)4.6 重建被破坏的RAID1/0+1阵列 (30)第五章故障检测 (33)第一章引言这一章将对RAID相关的一些背景知识进行简单介绍同时也简单介绍一下HPT RocketRAID 133 IDE RAID解决方案1.1 RAID基础RAID Redundant Array of Independent Disks 廉价冗余磁盘阵列是一种将多个物理硬盘组合成一个逻辑硬盘的方法这种多个硬盘的组合可以提供比单个硬盘更好的容错能力和更高的数据传输速率如表11所示常用的有以下几种硬盘的组合方式这些不同的方式产生了不同的RAID级别各个RAID级别又对应了不同的性能级别安全级别以及不同的实现代价而不同的RAID级别还可以组成新的级别例如RAID01就是由RAID0 和RAID 1组合而成下表中给出了常用的几种RAID级别的特征表11RAID 级别描述组成RAID 级别的最少硬盘数优点RAID 0数据条带化Datastriping2 可以提高性能但是没有任何保护RAID 1磁盘镜像Diskmirroring2 提供很好的数据保护100的数据备份RAID 0 1数据条带化和镜像Datastriping and mirroring4 同时提高性能和提供很好的数JBOD Disk Spanning2 没有性能提高也没有数据保护只是提高了磁盘容量的利用率1永不停顿的浪潮英信服务器HPT RocketRAID 133 IDE RAID卡各个RAID级别没有好坏之分用户应当根据实际需要设定相应的RAID级别如果应用环境对数据的安全性要求不高但是要求有很好的传输性能这时候选用RAID0比较合适反之如果要求有很高的安全性则采用RAID 1如果性能和安全性要二者兼顾则可以采用RAID0需要注意的是不同的级别同时也带来不同的花费比如RAID01虽然同时提高了安全性和性能但是代价是至少要4块硬盘而且硬盘的利用率只有50总之选择RAID级别的时候要根据要求综合考虑各个因素1.2 IDE RAID在几年以前RAID技术还都是基于SCSI硬盘总线接口的主要用于高端应用系统因此低端的商业应用都因SCSI RAID的花费问题而不能够体验RAID带来的好处幸运的是近年出现了IDE RAID或者叫做ATARAID 技术这样用户只需花费相当低廉的成本就能够体验RAID技术带来的好处了IDE是广泛应用在计算机市场中的一种总线接口技术近年来由于市场需求的迅猛发展IDE硬盘的价格已经大幅降低同时IDE硬盘的性能也提高了很多因此在特定应用环境下IDE RAID具有很高的性价比基于此技术的解决方案也越来越被市场接受1.3 RocketRAID 133简介RocketRAID 133 RAID系统主要由两部分组成RAID卡和RAID管理软件RocketRAID 133 RAID卡采用HPT372A芯片作为控制器是一个双2第一章引言通道ATA133 RAID的解决方案ATA RAID管理软件是一个基于Windows 操作系统的应用软件具有易操作的用户图形界面用来管理连接在RocketRAID 133卡上的磁盘磁盘阵列RocketRAID 133主要特性如下支持高性能的ATA 133 硬盘两个独立的ATA通道最多可以连接4块高性能硬盘支持RAID01 01 JBOD支持对RAID 1和RAID 01阵列中失效硬盘的热替换支持对RAID 1阵列的热备磁盘支持从磁盘或者磁盘阵列引导支持Windows95/98/Me, NT4.0, 2000, XP and Linux等操作系统错误基于Windows的配置管理软件需要BIOS支持实时监控设备状态并以弹出报警信息和铃声报警的形式提示提供日志以方便故障检测3永不停顿的浪潮英信服务器HPT RocketRAID 133 IDE RAID卡第二章安装适配器这章主要介绍了怎样把RocketRAID 133 卡驱动安装到操作系统中以及与硬盘间的连接规则在开始安装卡之前请您一定要仔细的阅读这部分内容2.1. 正确的连接硬盘RocketRAID 133 卡与硬盘间的连接方法取决于连接硬盘的数目具体规则如表21所示表21硬盘数目IDE 1 IDE 2Primary Slave Primary Slave1234连接多个硬盘的时候要注意硬盘的Master -Slave 跳线如果两块硬盘连接到同一通道上则一个硬盘需要设置为Master另外一个需要设置为Slave4第二章安装适配器2.2. 安装驱动下面介绍一下RocketRAID 133卡的驱动安装过程2.2.1 Windows98/me的驱动安装Windows98/me 启动之后如果还未安装Windows98/me请先安装操作系统系统会自动检测到安装到系统中的新硬件并且提示用户安装驱动程序安装步骤如下1). 在添加新硬件向导窗口出现之后按下一步继续2). 插入驱动盘选择指定一个位置输入A:\Win98_ME 按下一步继续如果用户是从光盘上安装驱动请输入光驱盘符:\Driver\Win98_ME 或者选择从光盘驱动器搜索3). 接下来系统会提示找到XXX驱动选择确定开始安装过程安装完毕后系统提示重新启动Windows4). 系统重新启动之后Windows会提示发现HighPoint RCM Device并且自动安装驱动程序按照上面的提示安装完毕驱动程序之后需要查看安装的驱动程序是否正确1). 在桌面上选中我的电脑点击右键在弹出的菜单里面选择属性2). 在弹出的窗口中的选择硬件> 设备管理器出现如下窗口5永不停顿的浪潮英信服务器HPT RocketRAID 133 IDE RAID卡图2-1如上图所示,如果在SCSI控制器组的下面有这两个设备则表示Rocket RAID 133 RAID卡已经安装成功如果没有看到这两个设备或者看到的设备前面有? 或者!则表示设备没有安装成功,需要删除掉,重新安装驱动注意有时候用户安装完驱动之后如果不重新启动机器也可能会在设备前面出现 !,这时候需要重新启动操作系统2.2.2 WindowsNT4.0在现有的Windows NT4.0下安装RocketRAID 133的驱动1). 点击开始菜单,选择设置中的控制面板, 然后双击SCSI适配器图标6第二章安装适配器2). 在弹出的对话框里选择驱动程序然后点击添加按钮3).点击从磁盘安装按钮出现下面对话框图224). 插入驱动盘输入驱动程序的本地路径: A :\Win_NT 然后点击OK (如果是从光盘安装驱动,则输入相应的路径)5). 在出现的对话框里面选择: HPT372A UDMA/ATA133 RAIDController 然后点击OK6). 确认完成安装过程当驱动程序安装完毕之后重新启动机器在Windows NT4.0操作系统安装过程中,添加Rocket RAID 133 驱动1). 用Windows NT4.0安装盘引导系统开始安装操作系统当出现Setup is inspecting your computer's hardware configuration时按F62). 当系统出现提示按下S 键添加其它附加设备的时候按S键3). 选择Other回车7永不停顿的浪潮英信服务器HPT RocketRAID 133 IDE RAID卡4). 安装程序提示用户插入驱动盘插入驱动盘后回车5). 在出现的对话框中选择 HPT370/372/372A UDMA/ATA133 RAID Controller for WinNT4.0 回车确认6). 驱动程序加载成功后如果还有其它设备的驱动需要安装,再继续加入其它设备的驱动.所有设备的驱动都安装成功后,继续安装过程确认驱动是否正确安装在安装过程中确认如果RocketRAID133的驱动成功安装在安装过程中会正确的检测到硬盘如果系统提示没有检测到有效的硬盘设备一般来说是驱动没有加对Windows NT4.0安装成功后,双击控制面板里面的SCSI适配器图标会出现如下窗口图23如果驱动程序安装成功如图所示会有HPT372A UDMA/ATA133 RAID8第二章安装适配器Controller选项在列表里面反之如果没有正常显示上面信息或者显示的信息前面有? 或者 ! 则表示没有正确的安装驱动程序需要删除重新安装2.2.3 Windows 2000/XP在现有的Windows2000/XP操作系统下安装卡的驱动程序:启动Windows2000/XP操作系统系统会自动检测到新加入的设备并且提示用户需要添加驱动程序新设备才能够正常工作, 请按照下面的步骤安装驱动1).当出现找到新的硬件向导点击下一步继续在出现的窗口中选择显示已知设备驱动程序列表点击下一步2).在硬件类型中选择SCSI和RAID控制器然后点击下一步3).点击从磁盘安装然后插入驱动盘输入驱动程序路径A:\Win_2000或A:\Win_XP点击OK继续安装过程(如果是从光盘加载驱动,输入相应的路径)4). 选择 HPT372A UDMA/ATA133 RAID Controller , 点击下一步5). 驱动程序拷贝完毕后点击完成6). 接下来会提示Windows发现HighPoint RCM device 如果出现没有找到数字签名窗口点击是完成安装之后重新启动机器在Windows2000/XP安装过程中安装RocketRAID133 RAID卡的驱动程序注意在做驱动盘的时候最好把驱动程序文件放在软盘的根目录下1). 从光盘引导安装Windows2000/XP操作系统当系统出现Press F6 if you need to install third party SCSI or RAID driver 9永不停顿的浪潮英信服务器HPT RocketRAID 133 IDE RAID卡提示的时候请按F6继续安装过程2). 当系统出现提示按下S 键添加其它附加设备的时候按S继续3). 系统提示用户插入驱动盘插入驱动盘后回车继续4). 选择HPT370/372/372A UDMA/ATA133 RAID Controller forWindows 2000/XP 回车继续5). 如果有其它设备的驱动需要加按照上面的操作步骤加载驱动所有设备驱动都加载成功后继续操作系统安装过程在Windows2000/XP操作系统下验证确认驱动程序是否正常安装1). 右键单击我的电脑选择属性2). 然后在弹出的窗口中选中硬件选择设备管理器选项图24如果HPT372A UDMA/ATA133 RAID Controller 和 HighPoint RCMDevice items同时出现在列表里面则说明驱动已经正常安装如果驱动没有正常安装则会在上述两个选项的前面出现或者这个时候需要把这两个驱动删除掉然后重新安装驱动10第三章 BIOS 配置应用程序第三章 BIOS配置应用程序RocketRAID 133提供了基于卡BIOS 配置应用程序用户可以通过这个管理程序对磁盘或者连接在适配器上的磁盘以及磁盘阵列进行管理在安装操作系统之前必须通过RAID BIOS设置阵列3.1 启动系统当出现如下信息的时候按CtrlH进入BIOS配置应用程序BIOS配置应用程序界面如下图所示主菜单列出了所有当前可操作的命令帮助菜单列出了当前选择的项目和有效操作的帮助信息11永不停顿的浪潮英信服务器HPT RocketRAID 133 IDE RAID卡状态菜单列出了连接在RAID卡上的硬盘和磁盘阵列的信息当状态菜单被激活以后用户可以选择目标设备完成具体的操作3.2 建立磁盘阵列1). 在主菜单界面里面选择Create RAID回车进入下一界面2). 选中Array Mode回车把光标移至需要的RAID级别回车注意如果选择的RAID级别是RAID 1将会弹出一个列表选择Duplication 或者Create Only. Duplication方式的特点是当建立阵列的时候BIOS将使第一块盘源盘的数据保持不变拷贝到第二块盘目标盘上去而Create Only方式将会破坏阵列中磁盘上所有的数据建立一个没有任何数据的干净的磁盘阵列3). 修改阵列名称在Create RAID菜单里面选中Array name回车在出现的对话框里面输入阵列的命名回车4). 选择要加入阵列的硬盘12第三章 BIOS 配置应用程序在Create RAID菜单里面选择Select Disk Drivers 回车状态菜单将被激活通过移动光标选择要加入阵列的磁盘回车选中所有要加入阵列的磁盘都选中之后按ESC键返回建立阵列选项5). 如果用户选择了RAID 0或者RAID0+1那么还需要为阵列选择块大小在Create RAID菜单里面移动光标到Block Size选项回车然后从弹出的列表里面选择一个值6). 接下来在Create RAID菜单界面移动光标选择Start Creation Process回车 Create RAID菜单的下部会出现一个警告信息选择Y之后开始建立阵列过程否则选择N退出注意如果选择的RAID级别不一样则出现的警告信息也不一样13永不停顿的浪潮英信服务器HPT RocketRAID 133 IDE RAID卡3.3 删除磁盘阵列1). 在主菜单里面移动光标选中Delete Arrays 项目然后回车状态菜单被激活通过移动光标选择要删除的阵列然后回车2). 接下来出现一个警告信息如果确定删除则输入Y,否则输入N 回车注意删除阵列会破坏磁盘上的数据3.4 把磁盘加入备份池或者从备份池删除磁盘1). 在主菜单里面移动光标选中Create/Delete Spare选项回车状态菜单将被激活如下图14第三章 BIOS 配置应用程序移动光标选择要加入或者要删除的磁盘回车2). 一个磁盘加入到备份池之后它的状态被标记为Hidden如下图3). 如果是还想加入其它磁盘或者删除其它磁盘重复上述步骤注意加入到备份池的磁盘上的数据将会被破坏3.5. 设置引导设备1). 在主菜单里面移动光标选择Select Boot Disk选项回车状态菜单将被激活如下图15永不停顿的浪潮英信服务器HPT RocketRAID 133 IDE RAID卡移动光标选择磁盘或者阵列作为引导设备回车注意如果所选择的设备已经被选为引导设备则选中回车后会取消引导2). 一旦某个磁盘或者阵列被选中在状态菜单里面会显示boot如下图3.6 RAID 1/0+1阵列数据不一致时的数据恢复启动服务器时当BIOS检测到一个RAID 1或者RAID 0+1阵列的镜像被删除或者由于某些原因引起的用户数据和备份数据不一致时这个磁盘阵列会被标记为危险状态这时系统会自动提示用户对数据进行备份使RAID 1/0+1阵列中的数据保持一致看下图16第三章 BIOS 配置应用程序选择Duplicate Now则马上复制备份选择Continue to Boot则跳过继续引导系统进入操作系统后用户仍可以复制阵列3.7. 重建失效的RAID1/0+1阵列启动服务器时当BIOS检测到RAID 1/0+1阵列中的某个磁盘失效阵列将会标记为损坏状态如果BIOS检测到损坏的RAID 1阵列则备份的磁盘可以用来重建阵列而且系统会自动使用备份盘来重建失效的RAID 1阵列然后开始复制过程见下图如果系统BIOS 检测到的RAID 1 或者 RAID 0+1 被破坏而且还没有备份盘则系统会出现提示提示进行恰当的操作解决问题如下图17永不停顿的浪潮英信服务器HPT RocketRAID 133 IDE RAID卡1.Power off and replace the failed drive关掉电源用新的硬盘替换掉失效的硬盘如果是机器不支持高级电源管理APM 就手工关闭机器进入BIOS选择换好硬盘后3. Choosereplacement drive and rebuild 重建损坏的阵列2.Destroy the mirroring relationship如果阵列已经损坏用户则可以使用这个命令解除数据间的镜像关系对于RAID 1阵列来说进行完毕这个操作之后留在那块正常盘上的数据将会完好的保留而对于RAID 0+1来说进行完这个操作之后阵列上所有的数据都会被破坏掉3.Choose replacement drive and rebuild通过这个命令用户可以用已经连接的新硬盘来重建失效的阵列选择了该选项之后状态菜单被激活如下图选择目标硬盘回车之后出现警告信息Would you like to continue? Press Y/N选择Y 开始阵列重建过程接下来BIOS会把替换的数据复制到新加入的硬盘上18第三章 BIOS 配置应用程序注意可以在任何时候按ESC键中断复制过程4. Continue to Boot选择这个命令将使BIOS忽略问题继续引导进入操作系统19永不停顿的浪潮英信服务器HPT RocketRAID 133 IDE RAID卡第四章 ATA RAID 管理软件这一章详细介绍了HighPoint ATA RAID 管理软件的使用方法4.1. 管理软件的安装请按照下面的步骤安装软件1. 浏览软件安装CD或者磁盘找到setup.exe文件双击开始安装过程2. 在弹出的对话窗口中选择确定以完成安装3. 完成安装过程后重新启动计算机如果是默认安装点击开始--> 程序-->HighPoint在菜单中有三个选项HighPoint ATA RAID Management software 主程序Read Me 软件信息Uninstall... 软件卸载4.2. 开始使用软件安装了ATA RAID 管理软件之后每次系统启动的时候管理软件都会自动运行并且会在工具栏里面显示一个指示管理软件已经运行的小图标双击这个小图标就会调出管理软件的主运行界面20第四章 ATA RAID 管理软件主界面包含5个选项File 选中该选项之后会出现一个欢迎界面点击Exit可以退出ATARAID 管理软件Configuration 这个选项有如下子选项Create RAID, Delete,RAID, Spare Pool Management and Duplicate这些选项在后面详细介绍Management 有两个子选项Event Notification 和 Refresh当指定的意外事件掉盘出现的时候用户可以通过Event Notification选项来设置自动电子邮件通知选Refresh之后系统将会重新扫描连接在适配器上的设备然后系统将会自动跳到View选项显示扫描结果View 包括三个子选项System View, Event View 和 Icon ViewSystem View显示磁盘和阵列的连接状态Event View记录了软件运行期间的所有事件Icon View显示了软件中用到的所有图标代表的意思Help 该选项包含了和软件相关的帮助信息21永不停顿的浪潮英信服务器HPT RocketRAID 133 IDE RAID卡4.3 配置功能一建立阵列切换到Configuration选项点击其中的Create RAID会出现如下窗口1. 该界面的各个选项说明如下Array Type RAID级别的选择可供选择的级别共有四个RAID 0, RAID 1, RAID 0+1和JBODArray Name 命名阵列Block Size 如果选择的RAID级别是RAID 0或者RAID 0+1则通过这里设置Block的大小如果选择的RAID级别是JBOD或者RAID 1则该选项无效Available Disks 这个区域里面列出了所有可以用来配置阵列的有效硬盘Selected Disks 这个区域里面显示了已经被选择用来配置RAID的22第四章 ATA RAID 管理软件硬盘2. 配置完毕RAID信息之后点击Create 弹出一个警告All data on the disks you selected will be deleted. Do you want to continue?Creation Option 这个选项只有当用户选择了RAID 1的时候才有效Duplicate意味着当建立RAID 1的时候备份源盘上的所有的数据Create Only表示在选中的硬盘上原有的数据将被破坏以建立全新的RAID1仔细阅读警告信息之后进行选择如果要继续选择Yes3. RAID创建完毕之后会弹出一个提示信息提示RAID已经成功建立需要重新启动计算机完成按下Yes之后立即重新启动操作系统二删除阵列如果是需要删除一个磁盘阵列请按照如下操作步骤进行1. 在Configuration中选择Delete RAID 切换到如下窗口该选项界面里面的选项说明如下Available Array 列出了所有可以删除的阵列注意设为引导设备23永不停顿的浪潮英信服务器HPT RocketRAID 133 IDE RAID卡的阵列不显示在该列表里面Selected Array 列出已经选中将要删除的阵列Array Structure 这个区域显示了高亮显示的阵列的信息2. 在Available Array里面选中要删除的阵列然后点击相应的图标把该阵列加入到Selected Array中然后点击Delete3. 接下来弹出一个警告All data will be deleted. Do you want to continue?仔细阅读警告信息之后选择OK继续选择Cancel退出4. 接下来弹出另外一个警告窗口选择Yes重新启动系统选择NO不重新启动系统所有的设置只有在重新启动系统之后才能够生效三备份池管理RAID 1阵列里面某个硬盘失效之后备份盘会自动替换阵列中有故障的硬盘然后重建RAID 1阵列并且恢复数据到目标盘设置了备份盘以后可以提高RAID 1阵列的安全性按照下列步骤可以把一个硬盘加入到备份池或者从备份池删除一个硬盘1. 点击Configuration --> Spare Pool Management该界面里面有两个选项Available Disks 这个列表里面显示了所有可以加入到备份池中的24第四章 ATA RAID 管理软件磁盘Pool 选中的备份磁盘将在这个区域里面显示2. 在Available Disks区域里面高亮选中一个磁盘然后点击加入到备份池中的图标该磁盘就添加到备份池中同样在pool 区域中高亮显示的磁盘通过点击相应的图标可以从备份池中移走3. 操作完成后出现一个确认对话框询问是否确认把磁盘加入到备份池从备份池中移走4. 做出正确选择之后重新启动计算机使设置生效四复制RAID 1或者RAID 0+1阵列Duplicate RAID 1 or 0+1array当RAID 1 or 0+1阵列处在临界状态的时候软件会提示用户进行复制RAID 1 or 0+1阵列操作当然不管阵列是否处在临界状态软件提供了复制RAID 1 or 0+1阵列的方法按照下列步骤可进行复制RAID1 or 0+1阵列操作1. 在标题栏里面点击Configuration --> Duplicate能够被复制的阵列将会显示在左面的 Arrays List里面2. Arrays List中高亮显示的阵列信息会在右面显示点击Start开始复制过程用户也可以点击Abort停止复制过程4.4. 管理功能Management Functions一事件通知Event Notification通过Event Notification功能用户可以在发生错误或者预定事件的时候通过E-mail通知相关的管理员注意为了实现这个功能计算机必须能够访问SMTP server25永不停顿的浪潮英信服务器HPT RocketRAID 133 IDE RAID卡设置SMTP server步骤如下1. 在标题栏点击Management --> Event Notification该界面的各个选项说明SMTP Server: 这里输入用来发送邮件的邮件服务器的主机名称或者IP地址Port 输入邮件服务器的端口号Administrator 这里输入信息要发送到的邮件地址Notification Option 选择要发送的信息的类型2. 确认Enable mail Notification选项有效然后输入提示信息点击Save保存设置用户可以点击Test来验证邮件通知是否有效二刷新Fresh当用户点击该按钮之后软件将会扫描系统中的更新比如有时候新的硬盘插入是否有硬盘失效等等点击了这个按钮之后软件将会自动切换到System View界面在这里用户可以看到经过重新扫描之后系统的更新4.5. 查看信息View Information一系统信息System View所有相关设备诸如磁盘阵列逻辑磁盘硬盘物理磁盘以及控制器都会在这个窗口里面显示在标题栏点击View --> System View 出现如下窗口26第四章 ATA RAID 管理软件在上图的界面里面你可以完成如下操作1 . 查看设备关联Viewing Device Relationship当把鼠标指针移动到阵列上时在硬盘和阵列之间会出现红色的线这条线表示所有连接的磁盘都是该阵列中的在控制器和硬盘之间的蓝线表示了通道信息就是硬盘是连接到哪些通道上面的2 .查看阵列信息Viewing disk array information双击要查看的阵列图标会出现以表格显示阵列的信息3 . 查看物理设备信息Viewing Physical Device Information 双击要查看的硬盘的图标这时会弹出一个关于这个磁盘信息的窗口列表4 .查看控制器信息Viewing Controller Information双击控制器图标出现下面的窗口列表显示了控制器的信息27永不停顿的浪潮英信服务器HPT RocketRAID 133 IDE RAID卡5 .磁盘阵列操作Disk Array Operation选中阵列单击右键在弹出的菜单中您可以选择删除阵列或者重命名阵列注意如果阵列正在复制或者复制过程被打断这里的右键功能将会无效6 .刷新在System View的空白区域单击右键然后从弹出的菜单里面选择刷新来更新设备连接这个操作和Management Functions里面的fresh 操作功能一样二事件查看Event View所有已经记录的事件信息会在下面的图里面显示这些信息分为三种类型Information, Warning and Error. 在标题栏里面点击View28第四章 ATA RAID 管理软件-> Event View 出现如下窗口在这里用户可以进行如下操作(1) 选择显示什么类型的事件这里有三种类型的事件Information, Warning and Error.(2) 保存列表中列出的所有的事件点击Save 按钮在下一个窗口中输入要保存的文件名和路径把当前的事件保存到一个文本文件中(3) 清除当前所有的事件点击Clear按钮可以把当前列表中显示的所有事件都清除c). 图标查看Icon View所有用到的图标代表的含义将在Icon View窗口中显示用户在标题栏里面点击View --> Icon View29永不停顿的浪潮英信服务器HPT RocketRAID 133 IDE RAID卡4.6. 重建被破坏的RAID1/0+1阵列 Rebuild Broken RAID1/0+1 Array当运行ATA RAID软件时如果RAID 1 or RAID 0+1阵列中的一块硬盘失效软件将通过声音警告直到用户点击下图中的OK如果被破坏的阵列是RAID 1阵列备份池中的备份盘可用则软件将自动使用备份盘替换坏掉的硬盘重建RAID 1 如果被破坏的阵列是RAID 0+1或者RAID 1而没有备份盘那么用户可以通过如下方法来重建RAID一使用已经连接的物理磁盘来重建破坏的RAID 1或者0+1阵列按照如下步骤进行在System View窗口中右键点击已经连接的物理磁盘然后在弹出的菜单中选择add to array看下面30。

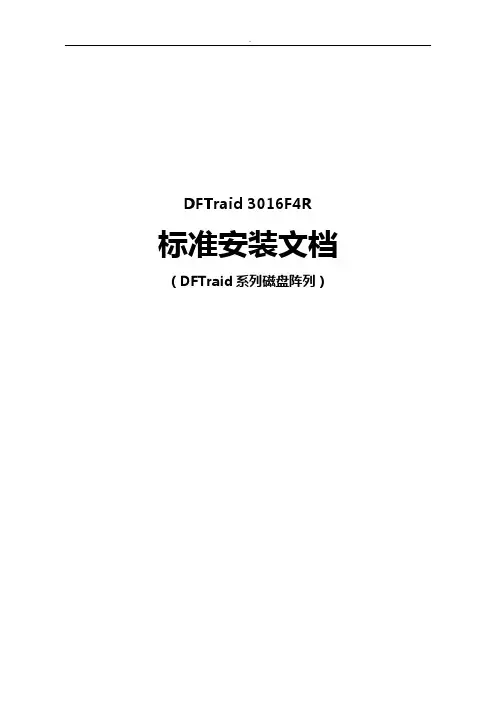

DFTraid 3016F4R 标准安装文档（DFTraid系列磁盘阵列）深圳DFT公司Data Fault Tolerance system CO., LTD.目录第一章基本信息 (4)第二章硬件的安装及配置 (5)1 阵列硬件介绍 (5)1．1 DFTraid 3016F4R阵列硬件介绍 (5)2 系统拓扑图（用VISIO做） (6)3 系统方案实施说明： (6)3．1 客户应用配置信息 (6)3．2 做后备盘的好处 (7)3．3 为什么要映射及新增服务器容量的映射方法 (7)3．4 现场映射情况 (7)第三章使用控制面板管理DFTraid 3016F4R磁盘阵列 (8)1 建立逻辑驱动器（即配置RAID） (8)2 映射逻辑驱动器（即映射RAID） (11)3 查看和删除LUN 映射 (13)4 Delete Logical Drive（删除RAID） (14)5 Add Local Spare Drive（增加局部热备盘） (15)6 Add Global Spare Drive（增加全局热备盘） (16)7 Delete Sapre Drive（删除局部或全局热备盘） (17)第四章使用Netterm软件管理DFTraid 3016F4R磁盘阵列 (19)1 终端连结设置 (19)2 建立逻辑驱动器 (22)3 映射逻辑驱动器到主机LUNs (32)4 查看和删除LUN 映射 (54)5 Delete Logical Drive（删除RAID） (56)6 Add Local/Global Spare Drive（增加局部/全局热备盘） (59)7 Delete Sapre Drive（删除局部或全局热备盘） (61)8 Set IP Address（设置IP地址） (63)9 Ｗindows操作系统 (67)第五章日常使用维护 (69)1 开关机顺序 (69)2 出现错误时的记录工作 (69)3 DFT售后服务 (69)第一章基本信息客户：产品型号：联系人：产品SN：电话：传真：邮箱：应用环境：DFT HA双机软件第二章硬件的安装及配置1阵列硬件介绍1．1DFTraid 3016F4R阵列硬件介绍硬盘数量：16接口类型：SAS支持RAID级别：RAID 0，1（0+1），3，5，6，10，30，50，60 and NRAID 外形规格：机架正面背面2系统拓扑图（用VISIO做）3系统方案实施说明：3．1客户应用配置信息块GB FC磁盘，配置了个RAID +Spare，如下所述：LG0：C＝，I＝，Spare：C＝,I＝Raid容量为：GB （LG0）3．2做后备盘的好处本方案设置块磁盘作为热备盘，热备盘在平时并不操作，看上去浪费了一定的存储空间，但若阵列中某一磁盘发生故障时,磁盘阵列即以后备磁盘取代故障磁盘,并自动将故障磁盘的数据重建到后备磁盘之上，从而保证RAID时时完整安全，这些都无需人工干预操作。

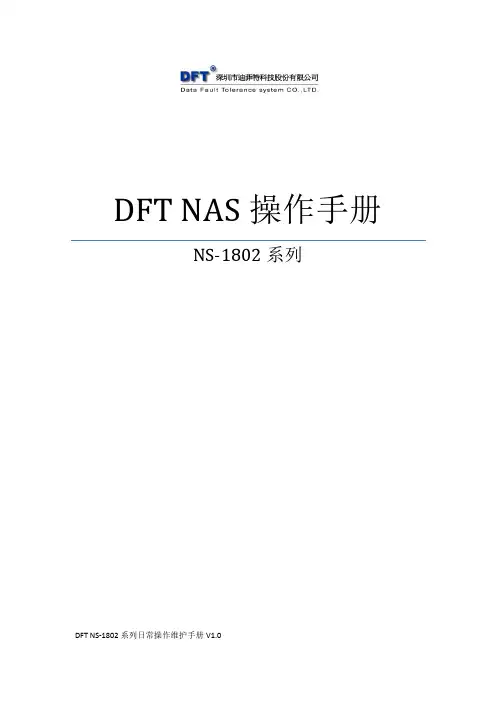

DFT NAS操作手册NS-1802系列DFT NS-1802系列日常操作维护手册V1.0第一章管理登录界面 (4)1.1控制台管理界面 (4)1.2网页管理界面 (8)第二章NS-1802系列系统管理 (11)2.1向导 (11)2.2关机 (12)2.3系统设置 (12)2.4网络设置 (13)2.5系统维护 (15)2.6日志 (15)第三章磁盘管理 (16)3.1查看磁盘信息 (16)第四章软/硬RAID管理 (16)4.1查看软RAID详细信息 (17)4.2创建软RAID (18)4.3软RAID扩容 (20)4.4创建软RAID的热备 (21)4.5查看硬RAID详细信息 (22)4.6创建硬RAID (22)第五章逻辑卷管理 (31)5.1创建卷组 (31)5.2创建逻辑卷： (31)第六章iSCSI管理 (32)6.1什么是iSCSI Target (32)6.2iSCSI用户管理 (32)6.3Target管理 (33)第七章NAS管理 (34)7.1NAS用户组管理 (34)7.2NAS用户管理 (35)第八章目录管理 (38)8.1目录列表 (38)8.2新建目录 (38)8.3共享为NFS (38)8.4共享为CIFS (38)第九章CIFS管理 (39)9.1CIFS共享列表 (39)9.2CIFS服务设置 (39)9.3新建CIFS共享 (40)第十章NFS管理 (42)10.1NFS共享列表 (42)10.2NFS服务设置 (42)10.3新建NFS共享 (42)1802系列存储系统拥有两个管理界面，控制台管理界面主要用来设置IP地址以方便用户可以从web界面登录管理界面；Web界面的管理功能强大用户可以设置Raid模式，卷管理，管理共享管理等等。

1.1控制台管理界面控制台可以对存储系统进行简单的配置和重起、关机等基本操作。

是存储系统必不可少的一部份。

登录控制台系统系统启动以后自动进入登录界面，如图下图所示：输入控制台用户名回车，进入如下图所示，界面要求输入控制台用户密码。

磁盘阵列教程说到磁盘阵列（RAID，Redundant Array of Independent D isks），现在几乎成了网管员所必须掌握的一门技术之一，特别是中小型企业，因为磁盘阵列应用非常广泛，它是当前数据备份的主要方案之一。

然而，许多网管员只是在各种媒体上看到相关的理论知识介绍，却并没有看到一些实际的磁盘阵列配置方法，所以仍只是一知半解，到自己真正配置时，却无从下手。

本文要以一个具体的磁盘阵列配置方法为例向大家介绍磁盘阵列的一些基本配置方法，给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。

当然为了使各位对磁盘阵列有一个较全面的介绍，还是先来简要回顾一下有关磁盘阵列的理论知识，这样可以为实际的配置找到理论依据。

一、磁盘阵列实现方式磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。

软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。

如微软的Windows NT/2000 Server/Server 2003和Ne tVoll的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5；NetWare操作系统可以实现RAID 1功能。

软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。

硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。

现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。

硬件阵列能够提供在线扩容、动态修改阵列级别、自动数据恢复、驱动器漫游、超高速缓冲等功能。

它能提供性能、数据保护、可靠性、可用性和可管理性的解决方案。

磁盘阵列卡拥有一个专门的处理器，如Intel的I960芯片，HPT37 0A/372 、Silicon Image SIL3112A等，还拥有专门的存贮器，用于高速缓冲数据。

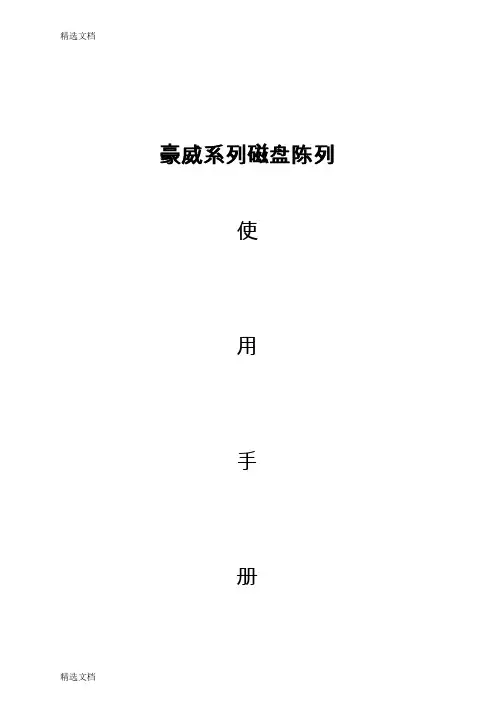

豪威系列磁盘陈列使用手册系统说明1 前板说明硬盘指示灯1.1硬盘灯指示3.菜单Menu下面将列出SB-2805SA 的设定菜单menu 及选择项目Quick Volume / Raid SetupRaid Set FunctionVolume Set FunctionPhysical DrivesMain MenuRaid System FunctionEthernet ConfigurationView System EventsClear Event BufferHardware MonitorSystem InformationRaid 0Selected Capacity4K,8K,16K,32K,64K,128KYes, NoRaid 1 or 0+1Selected Capacity4K,8K,16K,32K,64K,128KYes, NoRaid 0+1 +SpareSelected Capacity4K,8K,16K,32K,64K,128KYes, NoRaid 3Raid 5Selected CapacityYes, NoSelected Capacity4K,8K,16K,32K,64K,128K Yes, NoRaid 3 + SpareSelected CapacityYes, NoRaid 5 + SpareSelected Capacity4K,8K,16K,32K,64K,128KYes, NoRaid 6Selected Capacity4K,8K,16K,32K,64K,128KYes, NoRaid 6 + SpareSelected Capacity4K,8K,16K,32K,64K,128K Yes, No精选文档Create Raid SetSelect IDE Drives for Raid SetCh01 ~ Ch16Create Raid Set Yes, NoDelete Raid SetEdit The Raid Set NameSelect Raid Set To DeleteYes, NoAre you sure?Yes, NoExpand Raid SetSelect IDE Drives for Raid Set ExpansionSelect Drives IDE ChannelChxx ~ Ch16 Yes, NoAre you sure?Yes, NoRaid Set FunctionActivate Raid SetSelect Raid Set To ActiveActivate Raid SetYes, NoAre You Sure?Yes, NoCreate Hot Spare DiskMax 3 Hot spare supportedChxx ~ Ch16 Yes, NoDelete Hot Spare DiskSelect The Hot Spare Device To Be DeletedDelete Hot SpareYes, NoRaid Set InformationSelect Raid Set To DisplayCreate Volume Set Create Volume From Raid Set Volume CreationCreate VolumeVolume Name, Raid Level,Capacity, Stripe Size, SCSI Channel, SCSI ID, SCSI LUN, Cache Mode, Tag Queuing, Max Sync RateYes, NoForeground, BackgroundDelete Volume SetDelete Volume From Raid SetSelect Volume To DeleteYes, NoAre you sure?Yes, NoVolume Set FunctionModify Volume SetModify Volume From Raid SetSelect Volume To ModifyVolume ModificationVolume Name, Raid Level, Capacity, Stripe Size, SCSI Channel, SCSI ID, SCSI LUN, Cache Mode,Tag Queuing, Max Sync RateCheck Volume SetYes, NoAre you sure?Yes, NoCheck Volume From Raid SetSelect Volume To CheckYes, NoStop Volume CheckStop All Volume CheckYes, No Yes, NoDisplay Volume Info.Display Volume Info in RaidSelect Volume To Display精选文档View Drive InformationSelect The DrivesCreate Pass Through DiskSelect The DrivesModify Pass Through DiskSCSI Channel, SCSI ID, SCSI LUN, Cache Mode,Tag Queuing, Max Sync RatePhysical DrivesSelect The DrivesSCSI Channel, SCSI ID, SCSI LUN, Cache Mode, Tag Queuing, Max Sync RateDelete Pass Through DiskSelect The DrivesDelete Pass ThroughYes, No Are you sure?Yes, NoIdentify Selected DriveSelect The DrivesMute The Alert BeeperAlert Beeper Setting Yes, NoDisabled, EnabledSave The Yes, NoChange PasswordEnter New PasswordRe-Enter PasswordSave The PasswordJBOD / RAID FunctionRAID, JBODConfigured AS JBOD?Yes, NoYes, No Raid System FunctionAre you sure?Yes, NoRaid Rebuild Priority UltraLow(5%), Low(20%), Medium(50%),High(80%)Save The Settings Yes, NoTerminal Port ConfigBaud Rate 1200,2400,4800,9600,19200,38400,57600,115200 Stop Bits1 bit,2 bitsUpdate FirmwareRestart ControllerYes, No Are you sure?Yes, NoEthernet ConfigurationDHCP FunctionLocal IP AddressDisabled, EnabledView System Events Show System Events Clear Event Buffer Clear Event BufferYes, NoHardware Monitor The Hard Monitor InformationSystem InformationThe System Information4、创建RAID级别：1、输入密码八个0000002、选择Quick Volume/Raid setup3、选择（RAID）级别Raid5或者Raid5+spare4、选择selected capacity5、选择select stripe size ——4K、8K、16K、32K、64K、128K6、选择create vol raidset7、选择Yey5. Web Base操作界面使用者可另外连接网络在远端利用网际浏览器作更详细之显示与操作。

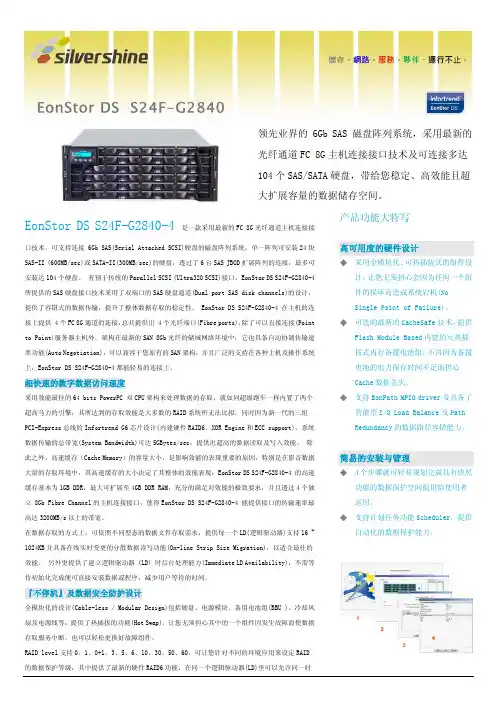

领先业界的 6Gb SAS 磁盘阵列系统，采用最新的光纤通道FC 8G 主机连接接口技术及可连接多达104个SAS/SATA 硬盘，带给您稳定、高效能且超大扩展容量的数据储存空间。

EonStor DS S24F-G2840-4 是一款采用最新的FC 8G 光纤通道主机连接接口技术，可支持连接 6Gb SAS(Serial Attached SCSI)硬盘的磁盘阵列系统，单一阵列可安装24块SAS-II (600MB/sec)或SATA-II(300MB/sec)的硬盘，透过了6台SAS JBOD 扩展阵列的连接，最多可安装达104个硬盘。

有别于传统的Parallel SCSI (Ultra320 SCSI)接口，EonStor DS S24F-G2840-4所提供的SAS 硬盘接口技术采用了双端口的SAS 硬盘通道(Dual port SAS disk channels)的设计，提供了容错式的数据传输，提升了整体数据存取的稳定性。

EonStor DS S24F-G2840-4 在主机的连接上提供 4个FC 8G 通道的连接，总共提供出 4个光纤端口(Fibre ports)，除了可以直接连接(Point to Point)服务器主机外，架构在最新的SAN 8Gb 光纤的储域网络环境中，它也具备自动协调传输速率功能(Auto Negotiation)，可以兼容于您原有的SAN 架构，并且广泛的支持在各种主机及操作系统上，EonStor DS S24F-G2840-4都能轻易的连接上。

超快速的数字数据访问速度采用效能最佳的64 bits PowerPC 双CPU 架构来处理数据的存取，就如同超级跑车一样内置了两个超高马力的引擎，其所达到的存取效能是大多数的RAID 系统所无法比拟，同时因为新一代的三组PCI-Express 总线的Infortrend G6芯片设计(内建硬件RAID6、XOR Engine 和ECC support)，系统数据传输的总带宽(System Bandwidth)可达5GBytes/sec，提供出超高的数据读取及写入效能。

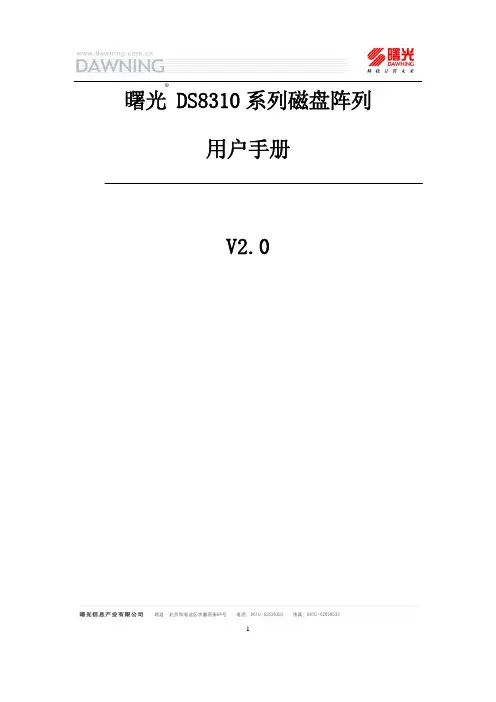

1 曙光 DS8310系列磁盘阵列用户手册V2.0®安 全 说 明提醒用户注意：使用曙光磁盘阵列之前，请先认真阅读本手册！安全警告和注意事项在安装使用曙光系列磁盘阵列之前，请仔细阅读安装和使用过程中的一些注意事项，并严格遵守本手册中的所有操作规范和注意相关的警告说明。

如果仍然存在疑问，请向相关的技术咨询部门联系，以了解符合存储系统安全规范的相关细节。

安全警告本指南仅供有安装和配置磁盘阵列存储系统经验的专业技术人员使用！避免受伤为了避免操作人员在安装、搬运或拆卸磁盘阵列时受伤，请用户尽量避免接触磁盘阵列上比较尖锐的地方，注意小心轻放。

请使用机械助力装置将磁盘阵列运输到安装位置，一定不要使用磁盘阵列前端两个把手搬运阵列，此把手只供阵列在机架上抽拉使用，更不要抓住磁盘阵列机箱后部电源来移动阵列！请使用手推车或其它机械助力装置将磁盘阵列从一个位置移动到另一个位置。

系统供电系统电源接通/断开磁盘阵列后部电源上的开关按钮并不能完全断开其内部的交流电源。

即使通过后部电源上的开关按钮已经关闭了系统电源，磁盘阵列内的一些电路可能仍在继续工作。

在执行本指南中的一些操作之前，必须将电源线从交流电源插座上拔下，否则，有可能会引起人员受伤或设备损坏。

电源的危险状况电源内始终存在危险的电压、电流。

维修必须由专业的技术人员来进行。

设备和电缆的危险状况电源线和通信电缆可能存在危险的电气信号。

在不需要带电更换磁盘阵列内任何部件的情况下，建议用户关闭后部电源上的开关按钮关闭磁盘阵列，并拔掉交流电源线。

否则，可能会造成人员受伤或设备损坏。

23 注意事项静电放电（ESD）和ESD 保护本文中的所有操作必须在静电放电（ESD）工作台上执行，因为存储系统的部件对静电非常敏感。

如果没有满足所要求的工作环境，则必须通过下列方法减小静电放电（ESD）的危害：z 戴上防静电手套，并将它与磁盘阵列机箱或其它外部的金属外壳连接；z 在接触磁盘阵列部件前，先触摸一下磁盘阵列箱体；z 在移走部分部件之前，使身体与磁盘阵列箱体保持接触，放完静电；z 避免部件不必要的来回移动；z 在移动磁盘阵列的部件时，仅拿住部件（特别是板卡）的边缘；z 将磁盘阵列的部件放在接地的、防静电的平台上，最好有导电薄膜垫；z 不要将部件在任何操作平台上滑动。

此文档为自行整理，非官方提供资料，仅供参考。

疏漏之处敬请反馈。

对RAID进行操作很可能会导致数据丢失，请在操作之前务必将重要数据妥善备份，以防万一。

名称解释：Disk Group：磁盘组，这里相当于是阵列，例如配置了一个RAID5，就是一个磁盘组VD(Virtual Disk)：虚拟磁盘，虚拟磁盘可以不使用阵列的全部容量，也就是说一个磁盘组可以分为多个VDPD(Physical Disk)：物理磁盘HS：Hot Spare 热备Mgmt：管理【一】，创建逻辑磁盘1、按照屏幕下方的虚拟磁盘管理器提示，在VD Mgmt菜单（可以通过CTRL+P/CTRL+N切换菜单），按F2展开虚拟磁盘创建菜单2、在虚拟磁盘创建窗口，按回车键选择”Create New VD”创建新虚拟磁盘3、在RAID Level选项按回车，可以出现能够支持的RAID级别，RAID卡能够支持的级别有RAID0/1/5/10/50，根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有所区别。

选择不同的级别，选项会有所差别。

选择好需要配置的RAID级别（我们这里以RAID5为例），按回车确认。

4、确认RAID级别以后，按向下方向键，将光标移至Physical Disks列表中，上下移动至需要选择的硬盘位置，按空格键来选择（移除）列表中的硬盘，当选择的硬盘数量达到这个RAID级别所需的要求时，Basic Settings的VD Size中可以显示这个RAID的默认容量信息。

有X标志为选中的硬盘。

选择完硬盘后按Tab键，可以将光标移至VD Size栏，VD Size可以手动设定大小，也就是说可以不用将所有的容量配置在一个虚拟磁盘中。

如果这个虚拟磁盘没有使用我们所配置的RAID5阵列所有的容量，剩余的空间可以配置为另外的一个虚拟磁盘，但是配置下一个虚拟磁盘时必须返回VD Mgmt创建（可以参考第13步，会有详细说明）。

VD Name根据需要设置，也可为空。

HDS磁盘阵列和光纤交换机用户维护及操作手册TagmaStore AMS/WMS日立数据系统有限公司All Rights Reserve d 2006下表汇总了本文档的维护修订历史，注明了历次修订后的版本以及修订的原因。

目录1 HDS AMS/WMS系列简介 (5)2 设备外观及部件 (6)2.1 设备外观(AMS/WMS) (6)2.2 AMS1000控制器部件 (7)2.3 AMS500控制器部件 (7)2.4 AMS200控制器部件 (7)2.5 WMS100控制器部件 (8)2.6 AMS 光纤扩展模块部件 (8)2.7 AMS/WMS SATA扩展模块部件 (8)2.8 面板指示灯及开关 (9)2.9 磁盘状态指示灯 (9)2.10 面板组件开关 (11)2.11 电源组件开关 (11)2.12 McData 4400光纤交换机 (12)3 HDS磁盘阵列安装场地要求 (13)3.1 物理尺寸 (13)3.2 电源需求 (13)3.3 机房环境要求 (13)4 光纤交换机物理安装需求 (15)4.1 McData4400光纤交换机物理尺寸 (15)4.2 电源需求 (15)4.3 环境要求 (15)5 AMS/WMS日常维护 (15)5.1 正常下电步骤 (15)5.2 正常上电步骤 (18)5.3 异常处理 (18)6 HDS AMS/WMS监控和管理 (19)6.1 通过WEB方式管理 (19)6.2 WEB界面 (20)6.3 阵列状态 (21)6.4 错误信息收集 (23)6.5 通过SNM进行管理 (24)6.6 McData 4400监控 (27)6.7 光纤交换机日常检查项目 (27)6.8 通过IE检查光纤交换机日志 (27)6.9 查看连接设备信息 (29)6.10 清除ERR灯 (29)1HDS AMS/WMS系列简介HDS TagmaStore AMS/WM系列包括AMS1000、AMS500、AMS200、WMS100等多种型号，是安装在标准19英寸机架上的模块化存储。

NetStor磁盘阵列简易维护手册安全规范安全警告和注意事项在安装、维护 NetStor 系列磁盘阵列之前，请仔细阅读安装、维护过程中的一些注意事项，并严格遵守本手册中的所有操作规范流程和注意相关的警告说明。

如果仍然存在疑问，请向相关的技术咨询部门联系，以了解符合存储系统安全规范的相关细节。

安全警告本指南仅供有安装、配置和维护磁盘阵列存储系统经验的专业技术人员使用避免受伤为了避免操作人员在安装、搬运或拆卸磁盘阵列部件时受伤：请用户尽量避免接触磁盘阵列上比较尖锐的地方，注意小心轻放请使用机械助力装置将磁盘阵列运输到安装位置，不要抓住磁盘阵列机箱后部电源来移动阵列，使用手推车或其它机械助力装置将磁盘阵列从一个位置移动到另一个位置。

系统电源接通/断开磁盘阵列后部电源上的开关按钮并不能完全断开其内部的交流电源。

即使通过后部电源上的开关按钮已经关闭了系统电源，磁盘阵列内的一些电路可能仍在继续工作。

在执行本指南中的一些操作之前，必须将电源线从交流电源插座上拔下，否则，有可能会引起人员受伤或设备损坏。

静电放电（ ESD ）和 ESD 保护本文中的所有操作必须在静电放电（ESD）工作台上执行，因为存储系统的部件对静电非常敏感。

如果没有满足所要求的工作环境，则必须通过下列方法减小静电放电（ ESD ）的危害： △戴上防静电手套，并将它与磁盘阵列机箱或其它外部的金属外壳连接；△在接触磁盘阵列部件前，先触摸一下磁盘阵列箱体；△在移走部分部件之前，使身体与磁盘阵列箱体保持接触，放完静电；△避免部件不必要的来回移动；△在移动磁盘阵列的部件时，仅拿住部件（特别是板卡）的边缘；△将磁盘阵列的部件放在接地的、防静电的平台上，最好有导电薄膜垫；△不要将部件在任何操作平台上滑动。

目录NetStor磁盘阵列简易维护手册 (1)一、电源故障判断及处理流程 (3)二、风扇故障判断及处理流程 (3)三、硬盘故障判断及处理流程 (3)四、控制器日常维护 (7)五、NetStor® DA 系列磁盘阵列常用问题解答 (8)一、电源故障判断及处理流程1．查看磁盘阵列日志。

Dell PowerVault MD3600i 和MD3620i 存储阵列用户手册管制型号：E03J 系列和 E04J 系列管制类型：E03J001 和 E04J001注：“注”表示可以帮助您更好地使用计算机的重要信息。

小心：“小心”表示如果不遵循说明，就有可能损坏硬件或导致数据丢失。

警告：“警告”表示可能会导致财产损失、人身伤害甚至死亡。

____________________© 2013 Dell Inc.本文中使用的商标：Dell™、DELL 徽标、PowerEdge™、PowerVault™ 和 OpenManage™ 是Dell Inc. 的商标。

Intel®是 Intel Corporation 在美国和其他国家/地区的注册商标。

Microsoft®、Windows®、Windows Server®、MS-DOS®和 Internet Explorer®是 Microsoft Corporation 在美国和/或其他国家/地区的商标或注册商标。

Red Hat®和 Red Hat EnterpriseLinux® 是 Red Hat, Inc. 在美国和其他国家/地区的注册商标。

SUSE®是 Novell, Inc. 在美国和其他国家或地区的注册商标。

管制型号：E03J 系列和 E04J 系列管制类型：E03J001 和 E04J0012013 - 06 Rev. A02目录1简介 (17)关于本说明文件 (17)Dell PowerVault MD3600i 系列存储阵列包装清单 (17)MD3600i系列存储阵列 (18)Dell PowerVault Modular DiskStorage Manager (18)Dell PowerVault Modular DiskConfiguration Utility (18)可能需要的其它信息 (18)2规划：关于存储阵列 (19)概览 (19)硬件功能 (19)前面板特征和指示灯 (19)背面板特征和指示灯 (22)硬盘驱动器指示灯显示方式 (22)电源设备和冷却风扇特征 (23)电源指示灯代码和功能 (24)目录33规划：RAID 控制器模块 (25)RAID 控制器模块 (25)RAID 控制器模块连接器及功能 (25)RAID 控制器模块 - 其他功能 (27)电池备用单元 (27)存储阵列热关机 (27)系统密码重设 (28)高速缓存的功能和特点 (28)高速缓存镜像 (28)回写式高速缓存 (28)直写式高速缓存 (28)4规划：MD3600i 系列存储阵列术语和概念 (29)物理磁盘、虚拟磁盘和磁盘组 (29)物理磁盘 (29)物理磁盘状态 (30)自我监测分析和报告技术（SMART） (31)虚拟磁盘和磁盘组 (31)虚拟磁盘状态 (31)RAID 级别 (32)RAID 级别的用法 (32)分段大小 (34)虚拟磁盘操作 (34)虚拟磁盘初始化 (34)一致性检查 (35)介质验证 (35)4目录循环时间 (35)虚拟磁盘: 操作限制 (36)磁盘组操作 (36)RAID 级别迁移 (36)分段大小迁移 (36)虚拟磁盘容量扩充 (37)磁盘组扩充 (37)磁盘组碎片整理 (37)磁盘组操作限制 (37)RAID 后台操作优先级 (38)虚拟磁盘迁移和磁盘漫游 (38)磁盘迁移 (38)磁盘漫游 (40)主机服务器到虚拟磁盘的映射 (40)主机类型 (40)高级功能 (41)快照虚拟磁盘 (41)快照库虚拟磁盘 (41)虚拟磁盘备份 (42)虚拟磁盘恢复 (42)同时使用快照和磁盘备份 (43)多路径软件 (43)首选和备用控制器及路径 (43)虚拟磁盘所有权 (44)负载平衡 (44)监视 MD3600i 系列系统性能 (45)目录55配置：概览 (47)用户界面 (47)Enterprise Management Window（企业管理窗口） (48)Array Management Window（阵列管理窗口） (49)6配置：关于存储阵列 (51)带外管理和带内管理 (51)存储阵列 (52)添加存储阵列 (52)设置存储阵列 (53)定位存储阵列 (54)命名或重命名存储阵列 (55)设置密码 (56)查看存储阵列连接 (57)添加/编辑现有存储阵列的注释 (57)删除存储阵列 (58)启用高级功能 (58)显示故障转移警报 (59)更改存储阵列上的高速缓存设置 (59)更改扩展机柜 ID 号 (59)在物理窗格中更改机柜顺序 (60)配置警报通知 (60)配置电子邮件警报 (61)配置 SNMP 警报 (63)电池设置 (65)设置存储阵列 RAID 控制器模块时钟 (66)6目录7配置：使用 iSCSI (67)更改 iSCSI 目标验证 (67)输入相互验证权限 (68)创建 CHAP 机密 (68)启动程序 CHAP 机密 (68)目标 CHAP 机密 (68)适用于 CHAP 机密的有效字符 (69)更改 iSCSI 目标标识 (69)更改 iSCSI 目标搜索设置 (70)配置 iSCSI 主机端口 (70)高级 iSCSI 主机端口设置 (72)查看或结束 iSCSI 会话 (73)查看 iSCSI 统计数据和设置基线统计数据 (73)编辑、删除或重命名主机拓扑 (74)8配置：事件监测器 (75)启用或禁用事件监测器 (75)Windows (75)Linux (76)9配置：关于主机 (77)配置主机访问权限 (77)使用映射选项卡 (78)定义主机 (78)目录7删除主机访问权限 (80)管理主机组 (81)创建主机组 (81)将主机移至其它主机组 (82)删除主机组 (83)主机拓扑 (83)启动或停止 Host Context Agent (84)I/O 数据路径保护 (85)管理主机端口标识符 (86)10配置：磁盘组和虚拟磁盘 (89)创建磁盘组和虚拟磁盘 (89)创建磁盘组 (90)定位磁盘组 (91)创建虚拟磁盘 (92)更改虚拟磁盘修改优先权 (94)更改虚拟磁盘高速缓存设置 (95)更改虚拟磁盘的分段大小 (96)更改 I/O 类型 (97)选择相应的物理磁盘类型 (98)使用自加密磁盘的物理磁盘安全保护 (99)创建安全密钥 (101)更改安全密钥 (104)保存安全密钥 (105)验证安全密钥 (106)解除锁定受保护的物理磁盘 (106)擦除受保护的物理磁盘 (107)配置热备用物理磁盘 (107)8目录热备用和重建 (109)全局热备用 (109)热备用操作 (109)热备用驱动器保护 (109)机柜丢失保护 (110)主机到虚拟磁盘的映射 (111)创建主机到虚拟磁盘的映射 (111)修改及删除主机到虚拟磁盘的映射 (113)更改虚拟磁盘的控制器所有权 (114)删除主机到虚拟磁盘的映射 (114)更改磁盘组的 RAID 控制器模块所有权 (115)更改磁盘组的 RAID 级别 (116)使用 Linux DMMP 删除主机到虚拟磁盘的映射 (116)受限映射 (118)更改虚拟磁盘或磁盘组的 RAID 控制器模块所有权 (119)更改磁盘组的 RAID 级别 (120)存储器分区 (121)磁盘组和虚拟磁盘扩充 (122)磁盘组扩充 (122)虚拟磁盘扩充 (123)使用可用容量 (123)使用未配置的容量 (123)磁盘组迁移 (124)导出磁盘组 (124)导出磁盘组 (124)导入磁盘组 (125)导入磁盘组 (125)目录9存储阵列介质扫描 (126)更改介质扫描设置 (127)暂挂介质扫描 (128)11配置：高级功能—快照虚拟磁盘 (129)制定快照虚拟磁盘计划 (131)制定快照虚拟磁盘计划的一般原因 (131)创建快照计划的原则 (132)启用和禁用快照计划 (132)使用简单路径创建快照虚拟磁盘 (133)关于简单路径 (133)准备主机服务器以使用简单路径创建快照 (134)使用高级路径创建快照虚拟磁盘 (136)关于高级路径 (136)准备主机服务器以使用高级路径创建快照 (137)使用高级路径创建快照 (138)指定快照虚拟磁盘名称 (140)快照库容量 (141)禁用快照虚拟磁盘 (143)准备主机服务器以重新创建快照虚拟磁盘 (144)重新创建快照虚拟磁盘 (145)快照回滚 (145)执行快照回滚的规则和原则 (146)防止失败的快照回滚 (146)MD Storage Manager 的之前版本 (147)10目录启动快照回滚 (147)恢复快照回滚 (147)取消快照回滚 (148)12配置：高级功能—虚拟磁盘备份 (149)虚拟磁盘备份的类型 (150)脱机备份 (150)联机备份 (151)为 MSCS 共享磁盘创建虚拟磁盘备份 (151)虚拟磁盘读/写权限 (152)虚拟磁盘备份限制 (153)创建虚拟磁盘备份 (154)准备工作 (154)虚拟磁盘备份和修改操作 (154)创建备份向导 (155)虚拟磁盘备份失败 (155)首选 RAID 控制器模块所有权 (155)已失效的 RAID 控制器模块 (156)Copy Manager（备份管理器） (156)复制虚拟磁盘 (156)虚拟磁盘备份过程中的存储阵列性能 (158)设置备份优先级 (158)停止虚拟磁盘备份操作 (159)重新备份虚拟磁盘 (159)准备主机服务器以重新备份虚拟磁盘 (159)目录11重新备份虚拟磁盘 (160)移除备份对 (161)13配置：高级功能—升级至高性能层 (163)14配置：Linux 的 Device Mapper多路径 (165)概览 (165)使用 DM 多路径设备 (166)前提条件 (166)Device Mapper 配置步骤 (167)Linux 主机服务器重新引导最佳实践 (171)有关特殊分区的重要命令 (171)限制和已知问题 (172)故障排除 (173)15管理：固件下载 (175)下载 RAID 控制器和 NVSRAM 软件包 (175)同时下载 RAID 控制器和 NVSRAM 固件 (175)仅下载 NVSRAM 固件 (178)下载物理磁盘固件 (180)下载 MD1200 系列扩充模块 EMM 固件 (182)自我监测分析和报告技术 (SMART) (183)介质错误和不可读扇区 (183)12目录16管理：安装阵列组件 (185)推荐工具 (185)前挡板（可选） (186)卸下前挡板 (186)安装前挡板 (186)硬盘驱动器 (187)卸下硬盘驱动器挡片 (187)安装硬盘驱动器挡片 (188)卸下硬盘驱动器 (188)安装硬盘驱动器 (190)从硬盘驱动器托盘中卸下硬盘驱动器 (191)将硬盘驱动器安装到硬盘驱动器托盘中 (193)RAID 控制器模块 (193)卸下 RAID 控制器模块挡片 (193)安装 RAID 控制器模块挡片 (194)卸下 RAID 控制器模块 (195)安装 RAID 控制器模块 (196)打开 RAID 控制器模块 (196)关闭 RAID 控制器模块 (197)RAID 控制器模块备份电池装置 (198)卸下 RAID 控制器模块备份电池装置 (198)安装 RAID 控制器模块备用电池装置 (199)电源设备/冷却风扇模块 (199)卸下电源设备/冷却风扇模块 (199)安装电源设备/冷却风扇模块 (201)控制面板 (202)卸下控制面板 (202)安装控制面板 (203)目录13背板 (204)卸下背板 (204)安装背板 (206)17管理：固件库存 (207)查看固件库存 (207)18管理：系统接口 (209)Microsoft 服务 (209)虚拟磁盘服务 (209)卷影复制服务 (209)19故障排除：存储阵列软件 (211)启动例行程序 (211)设备运行状况 (211)存储阵列支持数据 (214)自动收集支持包数据 (215)检索跟踪缓冲区 (215)收集物理磁盘数据 (217)事件日志 (218)Recovery Guru (219)存储阵列配置文件 (219)查看逻辑关联 (221)14目录查看物理关联 (221)查找节点 (222)使用转到 (223)从无响应的存储阵列情况中恢复 (224)定位物理磁盘 (226)定位扩展柜 (227)捕获状态信息 (228)SMrepassist 公用程序 (229)未识别的设备 (229)从未识别的存储阵列中恢复 (230)启动或重新启动 Host Context Agent 软件 (231)20故障排除：阵列 (233)安全第一—为您和您的阵列着想 (233)排除存储阵列故障启动故障 (233)通信中断故障排除 (233)外部连接故障排除 (233)电源设备/冷却风扇模块故障排除 (234)对阵列冷却问题进行故障排除 (235)扩展机柜管理模块故障排除 (235)RAID 控制器模块的故障排除 (236)硬盘驱动器故障排除 (237)目录15阵列和扩展柜连接的故障排除 (238)对受潮存储阵列的故障排除 (238)对受损阵列的故障排除 (239)RAID 控制器模块的故障排除 (239)状态 (239)无效存储阵列 (239)ECC 错误 (240)PCI 错误 (240)严重情况 (240)非严重情况 (240)21获得帮助 (241)找到您的系统服务标签 (241)联系 Dell (241)文档反馈 (241)索引 (243)16目录简介注：除非另行指定，否则 MD3600i 系列均表示 Dell PowerVault MD3600i 和Dell PowerVault MD3620i 存储阵列。
