ThinkServer TD340 磁盘阵列操作步骤

目录目录 (2)一、设备外观 (3)二、WEB管理界面 (4)1登录管理界面 (4)2进入主界面 (5)3系统设置界面 (5)4.I SCSI设置界面 (8)5.卷设置界面 (12)6.监控管理界面 (16)7.系统维护界面 (18)8.快速安装界面 (21)9卷创建向导 (24)三、系统挂载盘阵 (26)1安装I SCSI客户端软件 (26)2.查看IP地址 (27)3．添加IP地址 (27)4.TARGETS设置 (27)5.系统连接设备 (28)6.添加磁盘 (29)7.创建分区 (30)8.分区格式化 (30)9．磁盘属性 (31)10.磁盘管理及操作 (31)一、设备外观设备图片（供参考，以实物为准）图1正面图2背面二、WEB管理界面1登录管理界面在浏览器里输入IP地址（开机后液晶面板上显示预设地址），直接进入管理界面。

登录界面(用户名:admin密码:1234)2进入主界面3系统设置界面3.1系统设置修改系统名称，调整时间设置。

3.2.网络设定设置管理端口IP地址参数属性3.3.登录设置3.4邮件设置该界面可设置主动推送日志信息，告警信息，错误信息的邮箱。

3.5通告设置4.主机端口设置界面4.1iSCSI端口设置设置外网链接主机端口的IP地址及其他属性点击OP,设置绑定及聚合等功能4.2实体属性设置iSCSI设备实体名称，用于系统识别4.3节点设置4.4会话4.5CHAP账号设置4.6光纤通道设置5.1物理磁盘点击OP，可设置磁盘属性等功能点击创建，设置卷组名称、RAID级别、选择磁盘等属性：点选RAID级别属性：点选“选择PD”按钮，选定RAID组磁盘.点选“OP”按钮可以对卷组做删除等属性修改：5.3用户数据卷点选“创建”按钮，创建新的用户数据卷。

可设置名称、容量等属性。

依据系统是否为64位选择卷的大小。

5.4快照设置5.5逻辑单元设置在“主机/host”设置项下设置需要绑定的主机名称，默认为全部主机。

磁盘阵列(Disk Array)1.为什么需要磁盘阵列如何增加磁盘的存取(access)速度,如何防止数据因磁盘的故障而失落及如何有效的利用磁盘空间,一直是电脑专业人员和用户的困扰;而大容量磁盘的价格非常昂贵,对用户形成很大的负担。

磁盘阵列技术的产生一举解决了这些问题。

过去十年来,CPU的处理速度增加了五十倍有多,内存(memory)的存取速度亦大幅增加,而数据储存装置--主要是磁盘(hard disk)--的存取速度只增加了三、四倍,形成电脑系统的瓶颈,拉低了电脑系统的整体性能(throughput),若不能有效的提升磁盘的存取速度,CPU、内存及磁盘间的不平衡将使CPU及内存的改进形成浪费。

目前改进磁盘存取速度的的方式主要有两种。

一是磁盘快取控制(disk cache controller),它将从磁盘读取的数据存在快取内存(cache memory)中以减少磁盘存取的次数,数据的读写都在快取内存中进行,大幅增加存取的速度,如要读取的数据不在快取内存中,或要写数据到磁盘时,才做磁盘的存取动作。

这种方式在单工环境(single-tasking environment)如DOS之下,对大量数据的存取有很好的性能(量小且频繁的存取则不然),但在多工(multi-tasking)环境之下(因为要不停的作数据交换(swapping)的动作)或数据库(database)的存取(因为每一记录都很小)就不能显示其性能。

这种方式没有任何安全保障。

其二是使用磁盘阵列的技术。

磁盘阵列是把多个磁盘组成一个阵列,当作单一磁盘使用,它将数据以分段(striping)的方式储存在不同的磁盘中,存取数据时,阵列中的相关磁盘一起动作,大幅减低数据的存取时间,同时有更佳的空间利用率。

磁盘阵列所利用的不同的技术,称为RAID level,不同的level针对不同的系统及应用,以解决数据安全的问题。

一般高性能的磁盘阵列都是以硬件的形式来达成,进一步的把磁盘快取控制及磁盘阵列结合在一个控制器(RAID controller)•或控制卡上,针对不同的用户解决人们对磁盘输出入系统的四大要求:(1)增加存取速度,(2)容错(fault tolerance),即安全性(3)有效的利用磁盘空间;(4)尽量的平衡CPU,内存及磁盘的性能差异,提高电脑的整体工作性能。

D E L L服务器做R磁盘阵列图文教程This manuscript was revised by the office on December 22, 2012磁盘阵列可以在安装系统之前或之后产生，系统会视之为一个（大型）硬盘，而它具有容错及冗余的功能。

磁盘阵列不单只可以加入一个现成的系统，它更可以支持容量扩展，方法也很简单，只需要加入一个新的硬盘并执行一些简单的指令，系统便可以实时利用这新加的容量。

·RAID的种类及应用IDE和SCSI是计算机的两种不同的接口，前者普遍用于PC机，后者一般用于服务器。

基于这两种接口，RAID分为两种类型：基于IDE接口的RAID应用，称为IDERAID；而基于SCSI接口的RAID应用则相应称为SCSIRAID。

基于不同的架构，RAID又可以分为:●软件RAID(软件RAID)●硬件RAID(硬件RAID)●外置RAID(ExternalRAID)·软件RAID很多情况下已经包含在系统之中，并成为其中一个功能，如Windows、Net ware及Linux。

软件RAID中的所有操作皆由中央处理器负责，所以系统资源的利用率会很高，从而使系统性能降低。

软件RAID是不需要另外添加任何硬件设备，因为它是靠你的系统——主要是中央处理器的功能——提供所有现成的资源。

·硬件RAID通常是一张PCI卡，你会看到在这卡上会有处理器及内存。

因为这卡上的处理器已经可以提供一切RAID所需要的资源，所以不会占用系统资源，从而令系统的表现可以大大提升。

硬件RAID可以连接内置硬盘、热插拔背板或外置存储设备。

无论连接何种硬盘，控制权都是在RAID卡上，亦即是由系统所操控。

在系统里，硬件RAID PCI卡通常都需要安驱动程序，否则系统会拒绝支持。

·外置式RAID也是属于硬件RAID的一种，区别在于RAID卡不会安装在系统里，而是安装在外置的存储设备内。

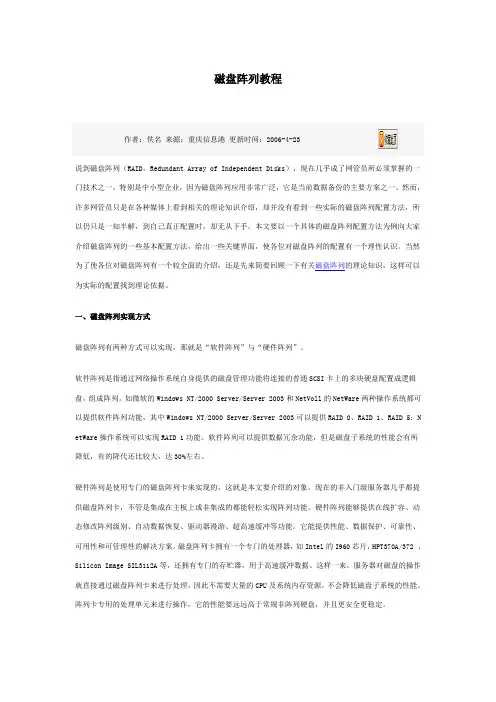

磁盘阵列教程作者：佚名来源：重庆信息港更新时间：2006-4-23说到磁盘阵列（RAID，Redundant Array of Independent Disks），现在几乎成了网管员所必须掌握的一门技术之一，特别是中小型企业，因为磁盘阵列应用非常广泛，它是当前数据备份的主要方案之一。

然而，许多网管员只是在各种媒体上看到相关的理论知识介绍，却并没有看到一些实际的磁盘阵列配置方法，所以仍只是一知半解，到自己真正配置时，却无从下手。

本文要以一个具体的磁盘阵列配置方法为例向大家介绍磁盘阵列的一些基本配置方法，给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。

当然为了使各位对磁盘阵列有一个较全面的介绍，还是先来简要回顾一下有关磁盘阵列的理论知识，这样可以为实际的配置找到理论依据。

一、磁盘阵列实现方式磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。

软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。

如微软的Windows NT/2000 Server/Server 2003和NetVoll的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5；N etWare操作系统可以实现RAID 1功能。

软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。

硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。

现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。

硬件阵列能够提供在线扩容、动态修改阵列级别、自动数据恢复、驱动器漫游、超高速缓冲等功能。

它能提供性能、数据保护、可靠性、可用性和可管理性的解决方案。

磁盘阵列卡拥有一个专门的处理器，如Intel的I960芯片，HPT370A/372 、Silicon Image SIL3112A等，还拥有专门的存贮器，用于高速缓冲数据。

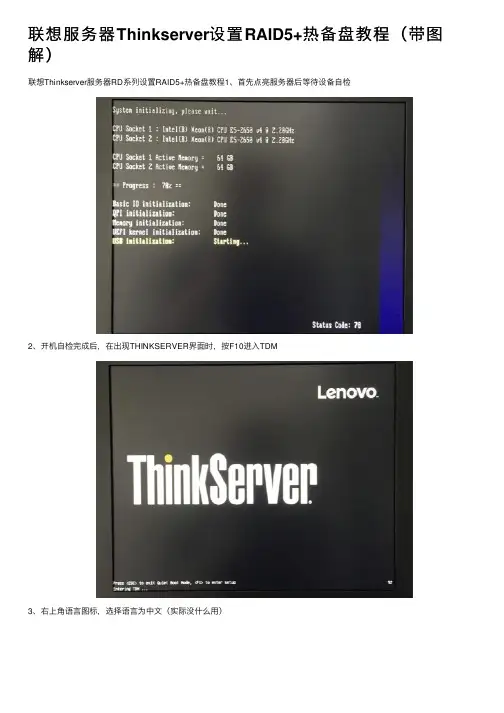

联想服务器Thinkserver设置RAID5+热备盘教程（带图解）联想Thinkserver服务器RD系列设置RAID5+热备盘教程1、⾸先点亮服务器后等待设备⾃检2、开机⾃检完成后，在出现THINKSERVER界⾯时，按F10进⼊TDM3、右上⾓语⾔图标，选择语⾔为中⽂（实际没什么⽤）4、点击BIOS SETUP设置，进⼊Advanced settings5、选择sata settings6、将SATA 模式设置为AHCI，将sSATA 模式也设置为AHC7、点击boot manager，将启动模式设为UEFI only8、点击miscellaneous boot settings9、将storage OpROM policy设置成UEFI Only。

点击保存并退出，重启服务器并重新进⼊TDM，点击storage management10、点击main menu11、点击configuration management12、如果之前做过RAID，则选择clear configuration13、在Confirm(确认)选择enable，并点击YES14、点击OK15、点击create virtual drive16、点击select Raid level，选择RAID 517、同⼀页⾯下拉，选择“select drives”18、将未配置驱动器中的前N-1（N为总硬盘数）块状态选择为enable19、同⼀页⾯下拉，点击apply changes并返回上⼀页⾯20、在virtual drive size中输⼊容量（默认为全部容量，本次配置选择全部容量），点击save configuration, 在弹出的确认页⾯中选择YES，返回前页21、BACK上⼀层页⾯，选择driver management22、点击刚才未启动的最后⼀块硬盘，operation选项中选择Assign Global Hot Space Drive（热备盘）23、点击GO，在确认页⾯中选择enable并点击yes24、最后点击save并退出，重启服务器，即可开始安装操作系统，此处选择否即可。

3420GP raid做法1.按f2 进入BIOS中2，进入界面中选择sata mode2.选择Intel esrt23 然后机器启动时按ctri+e进入raid操作界面5.2.1 建立RAID 設定LSI Soft ware RAI D 設定程式提供您透過兩個方式：Easy Configuration（簡易設定）與New Configuration（新增設定）模式，來建立一個RAID 0或RAID 1 的使用環境。

在Easy Configuration 模式下，會採用自動方式來設定虛擬磁碟參數。

在New Configuration 模式下，讓您以手動的方式來設定虛擬磁碟參數。

使用Easy Configuration 設定請依照以下的步驟，使用Eas y Co nfi gurati on（簡易設定）模式來進行RAID 功能的設定：1. 進入Management Menu（主選單畫面）之後，選擇Configure > EasyConfiguration 項目，按下<Enter> 鍵繼續。

2. 在ARRAY SELECTION MENU 畫面中，顯示目前連接且可用的SA TA硬碟機有多少部。

選擇您要進行設定R AI D 的硬碟機，然後按下<空白> 鍵。

當選擇時，硬碟指示會從READY 變更成ONLIN A[X] - [Y]，而X所代表的是任何數字，且Y 表示硬碟裝置的數字代號。

• 當您選擇該設定項目時，底下則會出現相關的提示說明。

• 您必須使用至少兩顆相同規格的硬碟，才能建立RAID 1。

• 您必須使用至少四顆相同規格的硬碟，才能建立RAID 10。

3. 選擇所有必須加入此RAID 設定的硬碟裝置，然後按<F10> 鍵，則所有可設定的陣列會顯示在畫面中。

4. 按下<空白> 鍵選擇欲設定的陣列。

5. 再次按下<F10> 鍵，這時會在Virtual Drive 選單中看到虛擬磁碟的資訊，並且包可以讓您進行變更虛擬磁碟機的參數。

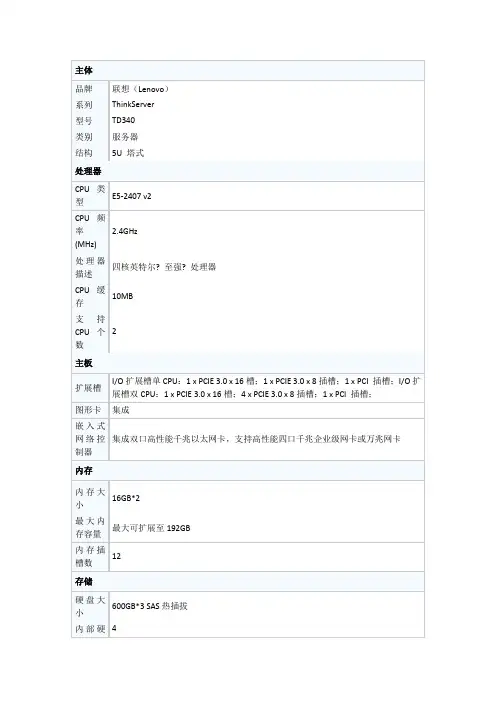

主体
品牌
联想（Lenovo）
系列
ThinkServer
型号
TD340
类别ቤተ መጻሕፍቲ ባይዱ
服务器
结构
5U塔式
处理器
CPU类型
E5-2407 v2
CPU频率(MHz)
2.4GHz
处理器描述
四核英特尔?至强?处理器
CPU缓存
10MB
支持CPU个数
2
主板
扩展槽
I/O扩展槽单CPU：1 x PCIE 3.0 x 16槽；1 x PCIE 3.0 x 8插槽；1 x PCI插槽；I/O扩展槽双CPU：1 x PCIE 3.0 x 16槽；4 x PCIE 3.0 x 8插槽；1 x PCI插槽；
适用环境
工作温度
10℃~35℃
工作湿度
10%-80%的相对湿度
储存温度
-40℃~60℃
储存湿度
8%-90%的相对湿度
光驱
标配DVD-ROM光驱
网络
网络控制器
集成双口高性能千兆以太网卡，支持高性能四口千兆企业级网卡或万兆网卡
显示性能
显示芯片
集成显示控制器
电源性能
电源
标配高能效625W 80PLUS单电源
外观特征
尺寸
595mm * 430mm * 195mm
重量
26Kg
其他
其他
TD340是完善可靠的部门级服务器，为部门或企业的分支机构提供澎湃计算动力。
图形卡
集成
嵌入式网络控制器
集成双口高性能千兆以太网卡，支持高性能四口千兆企业级网卡或万兆网卡
内存
内存大小
16GB*2
最大内存容量
最大可扩展至192GB

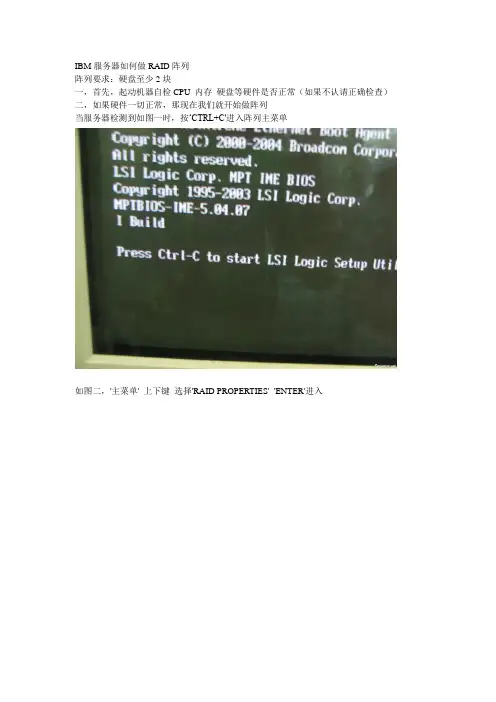

IBM服务器如何做RAID阵列
阵列要求：硬盘至少2块
一，首先，起动机器自检CPU 内存硬盘等硬件是否正常（如果不认请正确检查）二，如果硬件一切正常，那现在我们就开始做阵列
当服务器检测到如图一时，按‘CTRL+C'进入阵列主菜单
如图二，'主菜单' 上下键选择'RAID PROPERTIES' 'ENTER'进入
如图三进入阵列主选项将选项移到'ARRAY DISK'栏下(查看硬盘是否全认）当'ARRAY DISK'栏下为'NO'时选择加减号将'NO'转为'YES'
方法如下：
1‘使用加减号将'NO'转'YES' 按'F3'如·下图
注意：当有余阵列时，会提示按'DELETE'键做阵列如图四
做好后，'ARRAY DISK'栏下均为'YES'如图五按'ESC'返回图六图六，选择' SA VE CHANGES, EXIT NENU'确定保存如图七
图七
图八，按'ESC'返回到图八选择'DISCARD CHANGES,EXIT NENU'重启及可。

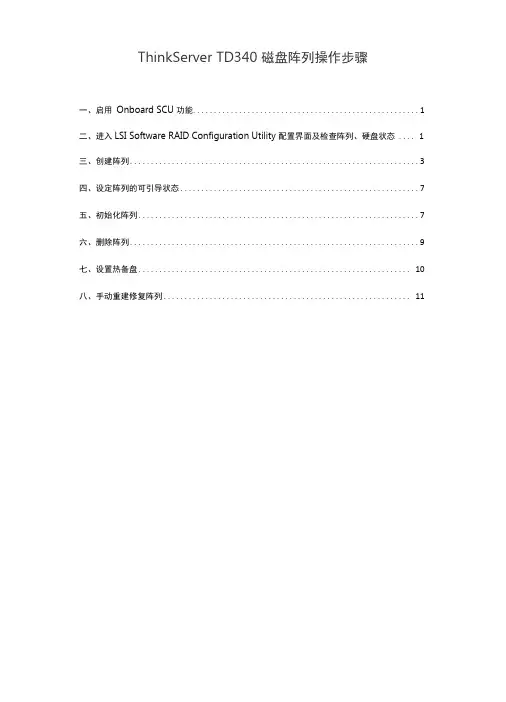

ThinkServer TD340磁盘阵列操作步骤一、启用Onboard SCU 功能 (1)二、进入LSI Software RAID Configuration Utility配置界面及检查阵列、硬盘状态 (1)三、创建阵列 (3)四、设定阵列的可引导状态 (7)五、初始化阵列 (7)六、删除阵列 (9)七、设置热备盘 (10)八、手动重建修复阵列 (11)一、启用Onboard SCU功能启动服务器，看到ThinkServer Logo时按F1键进入BIOS界面，在Advanced菜单中，进入SATA/SAS Configuration。

对于ThinkServer RD340、RD440、TD340机型，将“Onboard SCU Controller”设置为"Enabled”；注意：TD340有板载SAS配置及板载SATA配置，如果在SATA Port0〜5中只识别到光驱或者都是"Not Present",则为板载SAS配置，否则为板载SATA配置。

请勿同时设置"Onboard SCU Controller"为"Enabled"及"SATA Mode"为"RAID",否则可能造成引导异常。

Apt io Setup U-ility - Copyright 化，2312 American Hegatrends j Inc.AdvancedSATA ,-'SAS. Conf igurat ionSATA Mode [AHCI Mode]SATfl Forto HL-DT-ST DVDRA ATARIRD330 EID430D Isa ble ECU deyI EES[clsaElled]然后按F10键保存并重启服务器。

二、进入LSI Software RAID Configuration Utility配置界面及检查阵列、硬盘状态服务器在POST过程中，会有阵列自检过程，并提示当前所检测到的硬盘及阵列信息。

磁盘阵列教程说到磁盘阵列（RAID，Redundant Array of Independent D isks），现在几乎成了网管员所必须掌握的一门技术之一，特别是中小型企业，因为磁盘阵列应用非常广泛，它是当前数据备份的主要方案之一。

然而，许多网管员只是在各种媒体上看到相关的理论知识介绍，却并没有看到一些实际的磁盘阵列配置方法，所以仍只是一知半解，到自己真正配置时，却无从下手。

本文要以一个具体的磁盘阵列配置方法为例向大家介绍磁盘阵列的一些基本配置方法，给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。

当然为了使各位对磁盘阵列有一个较全面的介绍，还是先来简要回顾一下有关磁盘阵列的理论知识，这样可以为实际的配置找到理论依据。

一、磁盘阵列实现方式磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。

软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。

如微软的Windows NT/2000 Server/Server 2003和Ne tVoll的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5；NetWare操作系统可以实现RAID 1功能。

软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。

硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。

现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。

硬件阵列能够提供在线扩容、动态修改阵列级别、自动数据恢复、驱动器漫游、超高速缓冲等功能。

它能提供性能、数据保护、可靠性、可用性和可管理性的解决方案。

磁盘阵列卡拥有一个专门的处理器，如Intel的I960芯片，HPT37 0A/372 、Silicon Image SIL3112A等，还拥有专门的存贮器，用于高速缓冲数据。

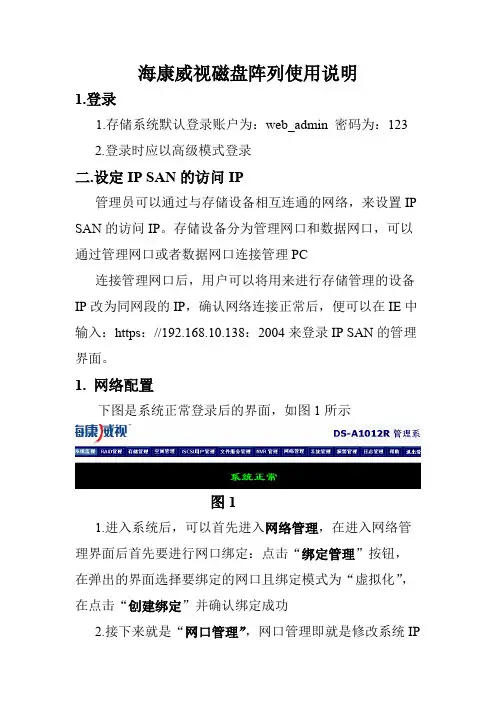

e an dAl l th i n海康威视磁盘阵列使用说明1.登录1.存储系统默认登录账户为：web_admin 密码为：1232.登录时应以高级模式登录二.设定IP SAN 的访问IP管理员可以通过与存储设备相互连通的网络，来设置IPSAN 的访问IP 。

存储设备分为管理网口和数据网口，可以通过管理网口或者数据网口连接管理PC连接管理网口后，用户可以将用来进行存储管理的设备IP 改为同网段的IP ，确认网络连接正常后，便可以在IE 中输入：https ：//192.168.10.138：2004来登录IP SAN 的管理界面。

1. 网络配置下图是系统正常登录后的界面，如图1所示图11.进入系统后，可以首先进入网络管理，在进入网络管理界面后首先要进行网口绑定：点击“绑定管理”按钮，在弹出的界面选择要绑定的网口且绑定模式为“虚拟化”，在点击“创建绑定”并确认绑定成功2.接下来就是“网口管理”，网口管理即就是修改系统IPe an dAl l t h i ng si nt he i rb ei n ga re go od fo r地址，进入网口管理界面如图2所示：可在此修改系统的访问IP 地址图22. 创建RAID1.网络管理之后就是RAID 管理，首先要创建阵列，进入“阵列创建”界面，如图3所示图3e an dAl l th i ng si nt he i rb 输入阵列名称，并将阵列类型选为RAID5，然后在可用物理盘中勾选至少3块盘创建阵列，选好后点击“创建阵列”即可。

2.第二步则要进行“阵列重构”，阵列重构是对于已经存在的阵列中，某个物理盘出现不稳定或者出现故障的情况下，为了拯救出故障硬盘中的数据而设定的，从而达到保护数据和恢复阵列的完整性。

但，前提是系统中存在可用的物理盘，并且和出故障的硬盘容量大小相同。

如图4所示图4初始时候阵列自动重构状态默认是关闭的，首先我们要开启自动重构 然后输入阵列名称并选择1块可用物理盘，点e an dAl l th i ng si nt he i rb ei n ga r击“重构阵列”（阵列重构一般是在有故障盘的时候才会用到）3.接下来就要进入“热备盘管理”，热备盘是用来防止阵列中出现掉盘或者磁盘出故障时及时自动化去替换出现故障的硬盘。

联想服务器RAID配置步骤
1.开机按提示F1，进入BIOS菜单
2.第二项选择设置
3.最后一项选择存储
4.选择RAID卡
5.第一项选择主菜单
6.第一项选择配置
7.如果硬盘是JBOD模式，需要先初始化硬盘,否则直接进行第9步8。

选择要初始化的硬盘
按ESC返回9。

手动配置
10。

选择RAID级别
11。

选择磁盘
12.勾选要参与RAID组的磁盘
空格键选中“confirm”才能选择“yes”保存
13.设置卷大小,默认全部容量，超过2TB建议修改,然后再创建一个卷（第二个卷可以不考虑容量大小），如图150GB，是准备安装系统的分区，选择“Save C onfiguration”保存
14。

继续创建RAID组的第二个卷，同样选择RAID5,“Select D rives from”选项要改成“Free C apacity”，因为之前已经选择了硬盘组做RAID，只分了150GB 做第一个卷，还有剩余空间，此操作是利用该组剩余空间创建第二个卷
15.选择磁盘
16.此时，已有一个磁盘组，选中，保存
17。

保存，
18.返回到此菜单，选择第三项“Drive Manag ement”，磁盘管理
19.选中最后一块硬盘，回车
20.将该硬盘设置为热备盘
21。

点“Go”执行,完成热备盘设置
22.完成配置,退出菜单即可。

磁盘阵列卡的使用方法如下：
1.将需要组合成阵列的硬盘分别连接到主板上，插好数据线和电源
线。

2.开机，按del键进入bios界面，找到硬盘的设置模式，显示sata
硬盘的连接模式是ahci模式，然后将它敲开，powers using 择raid 模式就是raid，就是磁盘阵列模式，选择好以后保存退出。

3.重启电脑，根据电脑上的提示用快捷键ctrl加f进入到磁盘阵列设
置页面。

在这里就可以对硬盘进行磁盘阵列设置了。

4.开始创建磁盘阵列，选择第二个选项，创建磁盘阵列，按一下回
车即可。

5.当前显示要创建磁盘阵列的类型是raid模式，还有显示识别到的
硬盘。

磁盘阵列安装终极图文教程一、准备工作：阵列必要：2个大小相同型号周期一致的硬盘（用于R0，R1，JOB模式）硬件工具：一个硬盘载体，用于母盘制作，主盘启动（可以用IDE/SATA硬盘，USB移动硬盘，大容量U盘)软件工具：HDTunePro，带WINPE的U盘启动盘，驱动精灵。

如果要新装系统，GHOST安装盘，硬装盘自选。

我本机已经有个WD 500G 的绿盘了，我目标是把500G 绿盘资料转到阵列R0 1TB上。

我购买了2个全新同型号的WD 500G 蓝盘来做这次演示！这个是我的绿盘2个全新硬盘二、安装组建篇1.硬件阵列的组建：阵列我以前就说过是主板带的硬盘模式而已。

组建硬件阵列第一步：接上2个全新的WD 500G 蓝盘。

第2步：进入主板BIOS设置界面，找到硬盘模式相关设置，设置完成保存退出重启！看到没有Storage Configuration,点击进入由于主板支持单独定义2组SATA硬盘1-4 5-6两组本次使用的主启动盘是SATA的原因在这里有些主板不能这样单独设置的话请使用其他介质！正确的设置BIOS 1-4 阵列模式5-6 IDE模式对应硬盘也要在主板相应的编号接口上插好哦搜集整理：电脑实用技巧&实用绿色破解软件电脑100 第3步：进入阵列参数设置阵列类型保存BIOS退出重启后将出现下面的画面记住按CRTL+F 这2个键进入设置！阵列功能主界面有4个选项：1.查看阵列。

2.组建功能。

3。

删除类 4.控制设置我们这里需要用到的是第2个:LD VIEW/LD DEFINE MENU 点进入出现如下界面如何创建阵列呢同学需要注意下面这里的提示：< CTRL+C > Define LD 这个就是创建阵列的操作界面了！！进入阵列创建模式的菜单操作指令最下面都有《上下》选择《空格》修改。

2个硬盘可以创建阵列0 、1、JBOD 这三个模式，通常我们选择RO R1 这2个JOB那个无视了，这个JBOD 模式等于2个硬盘“无缝焊接” 第一个装满了装第2个！！正确的RO 设置注意128K Y Y 2个下图搜集整理：电脑实用技巧&实用绿色破解软件电脑100 设置完成保存弹出一个界面这个界面说的是：要给这个阵列命名就再按Ctrl+Y 不需要名字的话就任意键下一步按照提示保存退出组建完成重启后提示是这样的（我取了个名字1TB ）第4步安装系统首先说明这里安装如果使用常规手段必然导致的结果是系统不能识别阵列蓝屏！所以我们换个角度让系统识别阵列（就是如何在系统启动的时候就有驱动可用）接上原来的WD 绿盘插在SATA 5-6 这组上进BIOS 设置硬盘启动优先启动WD 绿盘搜集整理：电脑实用技巧&实用绿色破解软件电脑100 以上操作后进入绿盘上原来的WIN7 系统嘿嘿就会提示这个东西啦有同学以前装过完整驱动的话当然这个时候是可以加载到的，有同学没有装过会提示安装不成功怎么办呢！！看吧感谢驱动精灵驱动人生这2款超好用的软件驱动完整后阵列就可以看到了这里可以不用分区什么的，如何系统到阵列我们下面讲.(注意这里必须保证能在系统下看到阵列。

此文档为自行整理，非官方提供资料，仅供参考。

疏漏之处敬请反馈。

对RAID进行操作很可能会导致数据丢失，请在操作之前务必将重要数据妥善备份，以防万一。

名称解释：Disk Group：磁盘组，这里相当于是阵列，例如配置了一个RAID5，就是一个磁盘组VD(Virtual Disk)：虚拟磁盘，虚拟磁盘可以不使用阵列的全部容量，也就是说一个磁盘组可以分为多个VDPD(Physical Disk)：物理磁盘HS：Hot Spare 热备Mgmt：管理【一】，创建逻辑磁盘1、按照屏幕下方的虚拟磁盘管理器提示，在VD Mgmt菜单（可以通过CTRL+P/CTRL+N切换菜单），按F2展开虚拟磁盘创建菜单2、在虚拟磁盘创建窗口，按回车键选择”Create New VD”创建新虚拟磁盘3、在RAID Level选项按回车，可以出现能够支持的RAID级别，RAID卡能够支持的级别有RAID0/1/5/10/50，根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有所区别。

选择不同的级别，选项会有所差别。

选择好需要配置的RAID级别（我们这里以RAID5为例），按回车确认。

4、确认RAID级别以后，按向下方向键，将光标移至Physical Disks列表中，上下移动至需要选择的硬盘位置，按空格键来选择（移除）列表中的硬盘，当选择的硬盘数量达到这个RAID级别所需的要求时，Basic Settings的VD Size中可以显示这个RAID的默认容量信息。

有X标志为选中的硬盘。

选择完硬盘后按Tab键，可以将光标移至VD Size栏，VD Size可以手动设定大小，也就是说可以不用将所有的容量配置在一个虚拟磁盘中。

如果这个虚拟磁盘没有使用我们所配置的RAID5阵列所有的容量，剩余的空间可以配置为另外的一个虚拟磁盘，但是配置下一个虚拟磁盘时必须返回VD Mgmt创建（可以参考第13步，会有详细说明）。

VD Name根据需要设置，也可为空。

Lenovo ThinkServer TD340 RAID及系统安装前言：Lenovo ThinkServer TD340随机配备导航盘，其RAID及系统安装有两种方式可选：导航盘方式和传统方式。

导航盘方式较为简洁，且在系统安装完成后无需再进行驱动安装，其驱动已集成在导航盘上，如以此方式安装按导航盘引导进行即可，在此不做详细介绍；传统方式安装需外置加载RAID驱动方可进行。

注：①导航盘仅支持引导Windows Server 2008及以上版本系统安装！如需安装其以下版本，需以传统方式安装。

②MBR分区表支持最大磁盘分区为2TB（TeraBytes），每个磁盘最多可分4个主分区（或3个主分区，1个扩展分区和无限制的逻辑驱动器）；GUID分区表(简称GPT)支持最大磁盘分区为18EB（ExaBytes），每个磁盘最多可分128个主分区。

一些较旧版本的Windows系统只能安装在MBR分区表硬盘中。

③UEFI(Unified Extensible Firmware Interface)模式，统一可扩展固件接口，用于GPT分区表；Legacy模式，一些较旧版本的Windows系统安装的传统模式，用于MBR分区表。

一）RAID简介：RAID 的全称是独立硬盘冗余阵列（Redundant Array of Independent Disks）或廉价硬盘冗余阵列（Redundant Array of Inexpensive Disks）。

RAID 出现的最初目的是将多个容量较小的硬盘合并成为一个大容量的“逻辑盘”，实现硬盘容量的增加性能提升。

随着 RAID 技术的发展，现在可以选择不同的 RAID 阵列类型以满足硬盘容量、数据冗余、或者存储系统性能等需要。

二）RAID主要特点：1.通过对硬盘上数据的条带化，实现对数据成块存取，减少硬盘的机械寻道时间，提高数据存取速度；2.通过对一个阵列中的几块硬盘同时读取，减少硬盘的机械寻道时间，提高数据存取速度；3.通过镜像或者存储奇偶校验信息的方式，实现对数据的冗余保护。

全程图解手把手教你做RAID磁盘阵列3 全程图解手把手教你做RAID磁盘阵列 32. 在AIM/LSI磁盘阵列控制器上创建Logical Drive(逻辑磁盘)注意:请预先备份您服务器上的数据，配置磁盘阵列的过程将会删除您的硬盘上的所有数据!整个磁盘阵列配置过程与上面介绍的在Adaptec磁盘阵列控制器上创建容器的方法类似。

具体如下: 第1步，在开机自检过程中，出现如(图11)所示提示时，按下“Control+M”组合键，进入如(图12)所示的RAID的配置界面。

图11(点击看大图)图12(点击看大图)第2步，按任意键继续，继续进入如(图13)所示管理主菜单(Management Menu)配置界面。

选中“Configure”选项，然后按回车键，即弹出下级子菜单，如(图14)所示。

图13(点击看大图)图14(点击看大图)第3步，如果需要重新配置一个RAID，请选中“New Configuration”;如果已经存在一个可以使用的逻辑磁盘，请选中“View/Add Configuration”，并按回车键。

在此，我们以新建磁盘阵列为例进行介绍。

选择“New Configuration”选项。

按回车键后，弹出一个小对话框，如(图15)所示。

图15(点击看大图)第4步，选择“YES”项，并按回车键，进入如(图16)所示配置界面。

使用空格键选中准备要创建逻辑磁盘的硬盘，当该逻辑磁盘里最后的一个硬盘被选中后，按回车键。

图16(点击看大图)第5步，如果您的服务器中的阵列卡类型是PERC4 DI/DC，此时在回车后，将显示如(图17)所示配置界面，否则请直接赶往第7步。

图17(点击看大图)第6步，按空格键选择阵列跨接信息，例如Span-1(跨接-1)，出现在阵列框内。

可以创建多个阵列，然后选择将其跨接。

第7步，按“F10”键配置逻辑磁盘。

选择合适的RAID类型，其余接受默认值。

选中“Accept”，并按回车键确认，即弹出如(图18)所示的最终配置信息提示框。
