Raid教程：全程图解手把手教你做RAID磁盘阵列

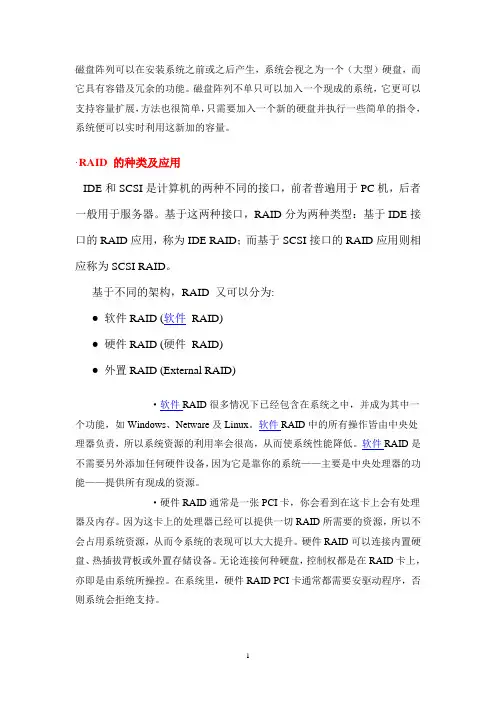

磁盘阵列可以在安装系统之前或之后产生，系统会视之为一个（大型）硬盘，而它具有容错及冗余的功能。

磁盘阵列不单只可以加入一个现成的系统，它更可以支持容量扩展，方法也很简单，只需要加入一个新的硬盘并执行一些简单的指令，系统便可以实时利用这新加的容量。

·RAID 的种类及应用IDE和SCSI是计算机的两种不同的接口，前者普遍用于PC机，后者一般用于服务器。

基于这两种接口，RAID分为两种类型：基于IDE接口的RAID应用，称为IDE RAID；而基于SCSI接口的RAID应用则相应称为SCSI RAID。

基于不同的架构，RAID 又可以分为:● 软件RAID (软件RAID)● 硬件RAID (硬件RAID)● 外置RAID (External RAID)·软件RAID很多情况下已经包含在系统之中，并成为其中一个功能，如Windows、Netware及Linux。

软件RAID中的所有操作皆由中央处理器负责，所以系统资源的利用率会很高，从而使系统性能降低。

软件RAID是不需要另外添加任何硬件设备，因为它是靠你的系统——主要是中央处理器的功能——提供所有现成的资源。

·硬件RAID通常是一张PCI卡，你会看到在这卡上会有处理器及内存。

因为这卡上的处理器已经可以提供一切RAID所需要的资源，所以不会占用系统资源，从而令系统的表现可以大大提升。

硬件RAID可以连接内置硬盘、热插拔背板或外置存储设备。

无论连接何种硬盘，控制权都是在RAID卡上，亦即是由系统所操控。

在系统里，硬件RAID PCI卡通常都需要安驱动程序，否则系统会拒绝支持。

·外置式RAID也是属于硬件RAID的一种，区别在于RAID卡不会安装在系统里，而是安装在外置的存储设备内。

而这个外置的储存设备则会连接到系统的SCSI卡上。

系统没有任何的RAID功能，因为它只有一张SCSI卡；所有的RAID功能将会移到这个外置存储里。

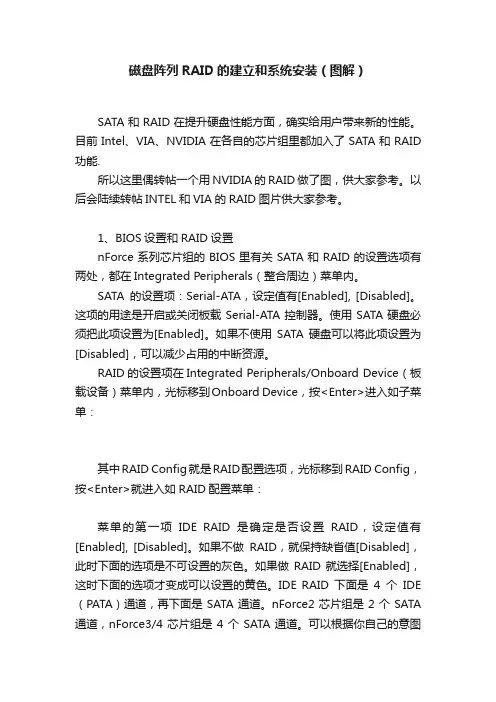

磁盘阵列RAID的建立和系统安装（图解）SATA和RAID在提升硬盘性能方面，确实给用户带来新的性能。

目前Intel、VIA、NVIDIA在各自的芯片组里都加入了SATA和RAID 功能.所以这里偶转帖一个用NVIDIA的RAID做了图，供大家参考。

以后会陆续转帖INTEL和VIA的RAID图片供大家参考。

1、BIOS设置和RAID设置nForce系列芯片组的BIOS里有关SATA和RAID的设置选项有两处，都在Integrated Peripherals（整合周边）菜单内。

SATA的设置项：Serial-ATA，设定值有[Enabled], [Disabled]。

这项的用途是开启或关闭板载Serial-ATA控制器。

使用SATA硬盘必须把此项设置为[Enabled]。

如果不使用SATA硬盘可以将此项设置为[Disabled]，可以减少占用的中断资源。

RAID的设置项在Integrated Peripherals/Onboard Device（板载设备）菜单内，光标移到Onboard Device，按<Enter>进入如子菜单：其中RAID Config就是RAID配置选项，光标移到RAID Config，按<Enter>就进入如RAID配置菜单：菜单的第一项IDE RAID是确定是否设置RAID，设定值有[Enabled], [Disabled]。

如果不做RAID，就保持缺省值[Disabled]，此时下面的选项是不可设置的灰色。

如果做RAID就选择[Enabled]，这时下面的选项才变成可以设置的黄色。

IDE RAID下面是4个IDE （PATA）通道，再下面是SATA通道。

nForce2芯片组是2个SATA 通道，nForce3/4芯片组是4个SATA通道。

可以根据你自己的意图设置，准备用哪个通道的硬盘做RAID，就把那个通道设置为[Enabled]。

下图是设置实例，设置主通道的主盘和副通道的副盘做RAID：设置完成就可退出保存BIOS设置，重新启动。

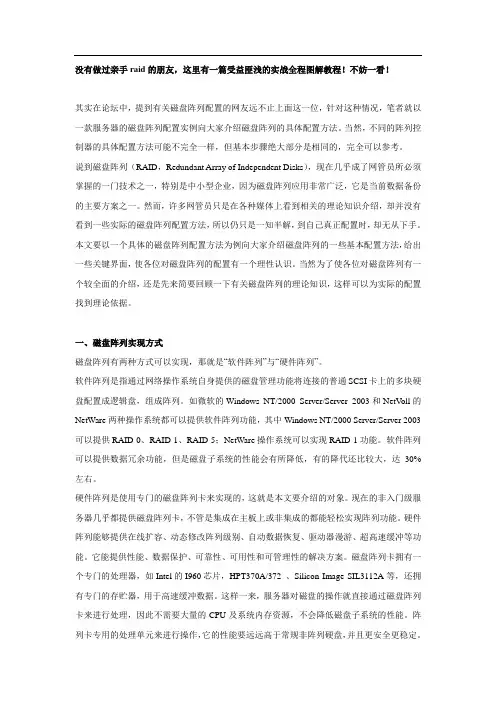

没有做过亲手raid的朋友，这里有一篇受益匪浅的实战全程图解教程！不妨一看！其实在论坛中，提到有关磁盘阵列配置的网友远不止上面这一位，针对这种情况，笔者就以一款服务器的磁盘阵列配置实例向大家介绍磁盘阵列的具体配置方法。

当然，不同的阵列控制器的具体配置方法可能不完全一样，但基本步骤绝大部分是相同的，完全可以参考。

说到磁盘阵列（RAID，Redundant Array of Independent Disks），现在几乎成了网管员所必须掌握的一门技术之一，特别是中小型企业，因为磁盘阵列应用非常广泛，它是当前数据备份的主要方案之一。

然而，许多网管员只是在各种媒体上看到相关的理论知识介绍，却并没有看到一些实际的磁盘阵列配置方法，所以仍只是一知半解，到自己真正配置时，却无从下手。

本文要以一个具体的磁盘阵列配置方法为例向大家介绍磁盘阵列的一些基本配置方法，给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。

当然为了使各位对磁盘阵列有一个较全面的介绍，还是先来简要回顾一下有关磁盘阵列的理论知识，这样可以为实际的配置找到理论依据。

一、磁盘阵列实现方式磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。

软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。

如微软的Windows NT/2000 Server/Server 2003和NetVoll的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5；NetWare操作系统可以实现RAID 1功能。

软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。

硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。

现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。

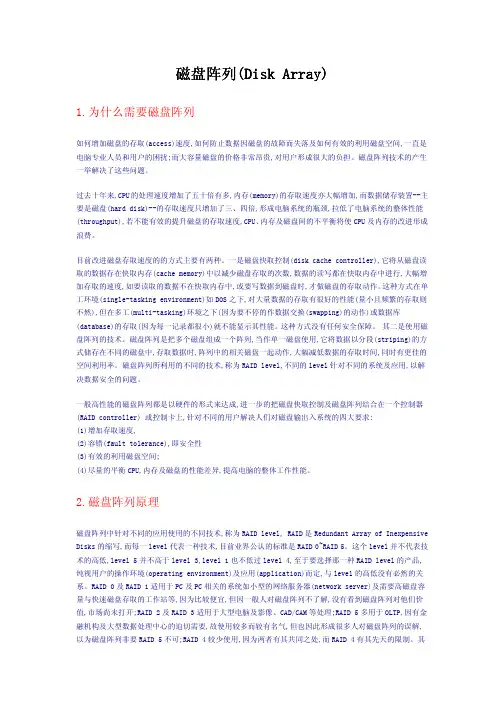

磁盘阵列磁盘阵列(Disk Array)(Disk Array)1.为什么需要磁盘阵列如何增加磁盘的存取(access)速度,如何防止数据因磁盘的故障而失落及如何有效的利用磁盘空间,一直是电脑专业人员和用户的困扰;而大容量磁盘的价格非常昂贵,对用户形成很大的负担。

磁盘阵列技术的产生一举解决了这些问题。

过去十年来,CPU 的处理速度增加了五十倍有多,内存(memory)的存取速度亦大幅增加,而数据储存装置--主要是磁盘(hard disk)--的存取速度只增加了三、四倍,形成电脑系统的瓶颈,拉低了电脑系统的整体性能(throughput),若不能有效的提升磁盘的存取速度,CPU、内存及磁盘间的不平衡将使CPU 及内存的改进形成浪费。

目前改进磁盘存取速度的的方式主要有两种。

一是磁盘快取控制(disk cache controller),它将从磁盘读取的数据存在快取内存(cache memory)中以减少磁盘存取的次数,数据的读写都在快取内存中进行,大幅增加存取的速度,如要读取的数据不在快取内存中,或要写数据到磁盘时,才做磁盘的存取动作。

这种方式在单工环境(single-tasking environment)如DOS 之下,对大量数据的存取有很好的性能(量小且频繁的存取则不然),但在多工(multi-tasking)环境之下(因为要不停的作数据交换(swapping)的动作)或数据库(database)的存取(因为每一记录都很小)就不能显示其性能。

这种方式没有任何安全保障。

其二是使用磁盘阵列的技术。

磁盘阵列是把多个磁盘组成一个阵列,当作单一磁盘使用,它将数据以分段(striping)的方式储存在不同的磁盘中,存取数据时,阵列中的相关磁盘一起动作,大幅减低数据的存取时间,同时有更佳的空间利用率。

磁盘阵列所利用的不同的技术,称为RAID level,不同的level 针对不同的系统及应用,以解决数据安全的问题。

做RAID的详细步骤加图文（完整版）实用资料(可以直接使用，可编辑完整版实用资料，欢迎下载）开机自检过程中出现ctrl+c提示，按ctrl+c进入1、在SAS1064E上回车进入如下菜单●RAID Properties ：创建、管理阵列●SAS Topology ：查看物理磁盘及RAID配置信息●Advanced Adapter Properties：查看高级属性及其Restore Defaults（此操作不删除raid）2、选择RAID Properties，出现3个选项（如果已经配置了RAID，会出现4个选项，请参阅“其他操作说明1”）：●create IM V olume: 创建集成的RAID1，即2块盘镜像，以及1块热备盘●Create IME V olume：创建集成的RAID1E，3到8块盘，包括1块热备盘●Create IS V olume：创建集成Striping，即2到8块盘的条带化3、选择create IM V olume，出现如下create new array--SAS1064E的菜单：光标移动到第一块盘，RAID DISK下方[NO]，（配置raid前为No），按空格/减号，弹出一个菜单：●M 保留数据，并迁移到新建的RAID1● D 删除数据，创建一个全新的RAID1选择M，之后返回上级菜单，RAID DISK状态变为Yes4、接着光标移动到第二块盘，RAID DISK下方[NO]，按空格/减号，使其RAID DISK状态变为Yes5、按C，创建阵列6、选Save changes then exit this menu。

退出RAID1的配置，同步会自动在后台开始执行。

其他操作说明：1、配置过RAID之后，进入RAID Properties会多出一行选择：View Existing Array：●View Existing Array: 查看已有阵列●Create IM V olume: 创建集成的RAID1，即2块盘镜像，以及1块热备盘●Create IME Volume：创建集成的RAID1E，3到8块盘，包括1块热备盘●Create IS V olume：创建集成Striping，即2到8块盘的条带化选择View Existing Array--〉Manage Array（这里可以看到同步进度）出现如下菜单：●Manage Hot Spare：配置热备盘●Synchronize Array （Y：开始同步，N：放弃同步）●Activate Array ：激活阵列●Delete Array ：删除阵列2、主菜单：Adpater Properties--SAS1064E描述RAID Properties ：创建、管理阵列SAS Topology：查看物理磁盘及RAID配置信息Advanced Adapter Properties：查看高级属性及其Restore Defaults（此操作不删除raid）3、tips：所有黄色菜单可选;白色的菜单不可选,如果选了就会出帮助信息。

没有做过亲手raid的朋友，这里有一篇受益匪浅的实战全程图解教程！不妨一看！其实在论坛中，提到有关磁盘阵列配置的网友远不止上面这一位，针对这种情况，笔者就以一款服务器的磁盘阵列配置实例向大家介绍磁盘阵列的具体配置方法。

当然，不同的阵列控制器的具体配置方法可能不完全一样，但基本步骤绝大部分是相同的，完全可以参考。

说到磁盘阵列（RAID，Redundant Array of Independent Disks），现在几乎成了网管员所必须掌握的一门技术之一，特别是中小型企业，因为磁盘阵列应用非常广泛，它是当前数据备份的主要方案之一。

然而，许多网管员只是在各种媒体上看到相关的理论知识介绍，却并没有看到一些实际的磁盘阵列配置方法，所以仍只是一知半解，到自己真正配置时，却无从下手。

本文要以一个具体的磁盘阵列配置方法为例向大家介绍磁盘阵列的一些基本配置方法，给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。

当然为了使各位对磁盘阵列有一个较全面的介绍，还是先来简要回顾一下有关磁盘阵列的理论知识，这样可以为实际的配置找到理论依据。

一、磁盘阵列实现方式磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。

软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。

如微软的Windows NT/2000 Server/Server 2003和NetVoll的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5；NetWare操作系统可以实现RAID 1功能。

软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。

硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。

现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。

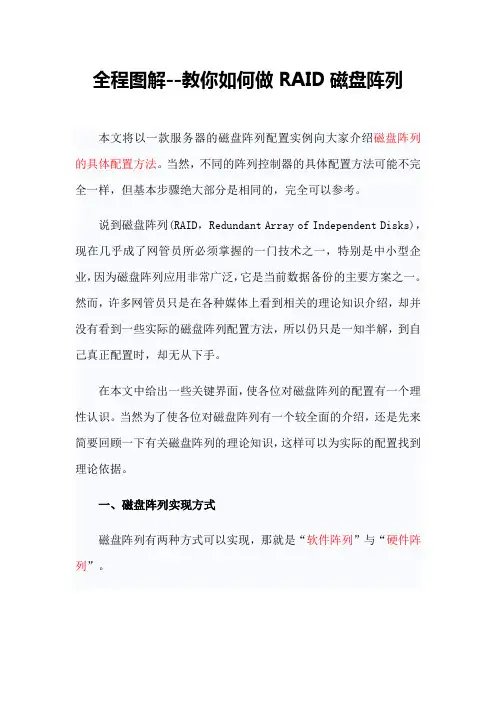

全程图解--教你如何做RAID磁盘阵列本文将以一款服务器的磁盘阵列配置实例向大家介绍磁盘阵列的具体配置方法。

当然，不同的阵列控制器的具体配置方法可能不完全一样，但基本步骤绝大部分是相同的，完全可以参考。

说到磁盘阵列(RAID，Redundant Array of Independent Disks)，现在几乎成了网管员所必须掌握的一门技术之一，特别是中小型企业，因为磁盘阵列应用非常广泛，它是当前数据备份的主要方案之一。

然而，许多网管员只是在各种媒体上看到相关的理论知识介绍，却并没有看到一些实际的磁盘阵列配置方法，所以仍只是一知半解，到自己真正配置时，却无从下手。

在本文中给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。

当然为了使各位对磁盘阵列有一个较全面的介绍，还是先来简要回顾一下有关磁盘阵列的理论知识，这样可以为实际的配置找到理论依据。

一、磁盘阵列实现方式磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。

软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。

如微软的Windows NT/2000 Server/Server 2003和NetVoll的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5;NetWare操作系统可以实现RAID 1功能。

软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。

硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。

现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。

硬件阵列能够提供在线扩容、动态修改阵列级别、自动数据恢复、驱动器漫游、超高速缓冲等功能。

它能提供性能、数据保护、可靠性、可用性和可管理性的解决方案。

没有做过亲手raid的朋友，这里有一篇受益匪浅的实战全程图解教程！不妨一看！其实在论坛中，提到有关磁盘阵列配置的网友远不止上面这一位，针对这种情况，笔者就以一款服务器的磁盘阵列配置实例向大家介绍磁盘阵列的具体配置方法。

当然，不同的阵列控制器的具体配置方法可能不完全一样，但基本步骤绝大部分是相同的，完全可以参考。

说到磁盘阵列（RAID，Redundant Array of Independent Disks），现在几乎成了网管员所必须掌握的一门技术之一，特别是中小型企业，因为磁盘阵列应用非常广泛，它是当前数据备份的主要方案之一。

然而，许多网管员只是在各种媒体上看到相关的理论知识介绍，却并没有看到一些实际的磁盘阵列配置方法，所以仍只是一知半解，到自己真正配置时，却无从下手。

本文要以一个具体的磁盘阵列配置方法为例向大家介绍磁盘阵列的一些基本配置方法，给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。

当然为了使各位对磁盘阵列有一个较全面的介绍，还是先来简要回顾一下有关磁盘阵列的理论知识，这样可以为实际的配置找到理论依据。

一、磁盘阵列实现方式磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。

软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。

如微软的Windows NT/2000 Server/Server 2003和NetVoll的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5；NetWare操作系统可以实现RAID 1功能。

软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。

硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。

现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。

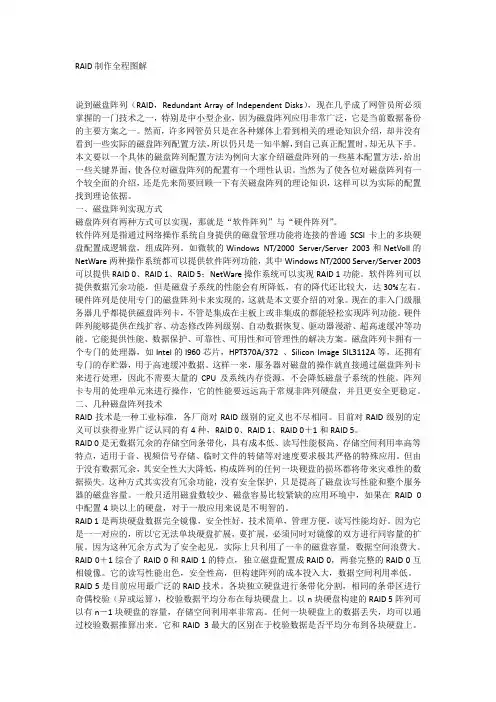

RAID制作全程图解说到磁盘阵列（RAID，Redundant Array of Independent Disks），现在几乎成了网管员所必须掌握的一门技术之一，特别是中小型企业，因为磁盘阵列应用非常广泛，它是当前数据备份的主要方案之一。

然而，许多网管员只是在各种媒体上看到相关的理论知识介绍，却并没有看到一些实际的磁盘阵列配置方法，所以仍只是一知半解，到自己真正配置时，却无从下手。

本文要以一个具体的磁盘阵列配置方法为例向大家介绍磁盘阵列的一些基本配置方法，给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。

当然为了使各位对磁盘阵列有一个较全面的介绍，还是先来简要回顾一下有关磁盘阵列的理论知识，这样可以为实际的配置找到理论依据。

一、磁盘阵列实现方式磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。

软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。

如微软的Windows NT/2000 Server/Server 2003和NetVoll的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5；NetWare操作系统可以实现RAID 1功能。

软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。

硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。

现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。

硬件阵列能够提供在线扩容、动态修改阵列级别、自动数据恢复、驱动器漫游、超高速缓冲等功能。

它能提供性能、数据保护、可靠性、可用性和可管理性的解决方案。

磁盘阵列卡拥有一个专门的处理器，如Intel的I960芯片，HPT370A/372 、Silicon Image SIL3112A等，还拥有专门的存贮器，用于高速缓冲数据。

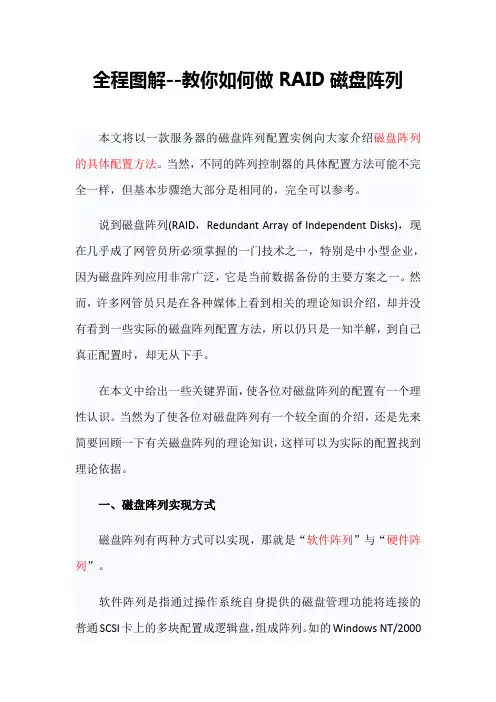

全程图解--教你如何做RAID磁盘阵列本文将以一款服务器的磁盘阵列配置实例向大家介绍磁盘阵列的具体配置方法。

当然，不同的阵列控制器的具体配置方法可能不完全一样，但基本步骤绝大部分是相同的，完全可以参考。

说到磁盘阵列(RAID，Redundant Array of Independent Disks)，现在几乎成了网管员所必须掌握的一门技术之一，特别是中小型企业，因为磁盘阵列应用非常广泛，它是当前数据备份的主要方案之一。

然而，许多网管员只是在各种媒体上看到相关的理论知识介绍，却并没有看到一些实际的磁盘阵列配置方法，所以仍只是一知半解，到自己真正配置时，却无从下手。

在本文中给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。

当然为了使各位对磁盘阵列有一个较全面的介绍，还是先来简要回顾一下有关磁盘阵列的理论知识，这样可以为实际的配置找到理论依据。

一、磁盘阵列实现方式磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。

软件阵列是指通过操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块配置成逻辑盘，组成阵列。

如的Windows NT/2000Server/Server 2003和NetVoll的NetWare两种都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5;NetWare操作系统可以实现RAID 1功能。

软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。

硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。

现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在上或非集成的都能轻松实现阵列功能。

硬件阵列能够提供在线扩容、动态修改阵列级别、自动数据恢复、驱动器漫游、超高速缓冲等功能。

它能提供性能、数据保护、可靠性、可用性和可管理性的。

没有做过亲手raid的朋友，这里有一篇受益匪浅的实战全程图解教程！不妨一看！其实在论坛中，提到有关磁盘阵列配置的网友远不止上面这一位，针对这种情况，笔者就以一款服务器的磁盘阵列配置实例向大家介绍磁盘阵列的具体配置方法。

当然，不同的阵列控制器的具体配置方法可能不完全一样，但基本步骤绝大部分是相同的，完全可以参考。

说到磁盘阵列（RAID，Redundant Array of Independent Disks），现在几乎成了网管员所必须掌握的一门技术之一，特别是中小型企业，因为磁盘阵列应用非常广泛，它是当前数据备份的主要方案之一。

然而，许多网管员只是在各种媒体上看到相关的理论知识介绍，却并没有看到一些实际的磁盘阵列配置方法，所以仍只是一知半解，到自己真正配置时，却无从下手。

本文要以一个具体的磁盘阵列配置方法为例向大家介绍磁盘阵列的一些基本配置方法，给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。

当然为了使各位对磁盘阵列有一个较全面的介绍，还是先来简要回顾一下有关磁盘阵列的理论知识，这样可以为实际的配置找到理论依据。

一、磁盘阵列实现方式磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。

软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。

如微软的Windows NT/2000 Server/Server 2003和NetVoll的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5；NetWare操作系统可以实现RAID 1功能。

软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。

硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。

现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。

没有做过亲手raid的朋友，这里有一篇受益匪浅的实战全程图解教程！不妨一看！其实在论坛中，提到有关磁盘阵列配置的网友远不止上面这一位，针对这种情况，笔者就以一款服务器的磁盘阵列配置实例向大家介绍磁盘阵列的具体配置方法。

当然，不同的阵列控制器的具体配置方法可能不完全一样，但基本步骤绝大部分是相同的，完全可以参考。

说到磁盘阵列（RAID，Redundant Array of Independent Disks），现在几乎成了网管员所必须掌握的一门技术之一，特别是中小型企业，因为磁盘阵列应用非常广泛，它是当前数据备份的主要方案之一。

然而，许多网管员只是在各种媒体上看到相关的理论知识介绍，却并没有看到一些实际的磁盘阵列配置方法，所以仍只是一知半解，到自己真正配置时，却无从下手。

本文要以一个具体的磁盘阵列配置方法为例向大家介绍磁盘阵列的一些基本配置方法，给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。

当然为了使各位对磁盘阵列有一个较全面的介绍，还是先来简要回顾一下有关磁盘阵列的理论知识，这样可以为实际的配置找到理论依据。

一、磁盘阵列实现方式磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。

软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。

如微软的Windows NT/2000 Server/Server 2003和NetVoll的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5；NetWare操作系统可以实现RAID 1功能。

软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。

硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。

现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。

磁盘阵列可以在安装系统之前或之后产生，系统会视之为一个（大型）硬盘，而它具有容错及冗余的功能。

磁盘阵列不单只可以加入一个现成的系统，它更可以支持容量扩展，方法也很简单，只需要加入一个新的硬盘并执行一些简单的指令，系统便可以实时利用这新加的容量。

·RAID 的种类及应用IDE和SCSI是计算机的两种不同的接口，前者普遍用于PC机，后者一般用于服务器。

基于这两种接口，RAID分为两种类型：基于IDE接口的RAID应用，称为IDE RAID；而基于SCSI接口的RAID应用则相应称为SCSI RAID。

基于不同的架构，RAID 又可以分为:● 软件RAID (软件 RAID)● 硬件RAID (硬件 RAID)● 外置RAID (External RAID)·软件RAID很多情况下已经包含在系统之中，并成为其中一个功能，如Windows、Netware及Linux。

软件RAID中的所有操作皆由中央处理器负责，所以系统资源的利用率会很高，从而使系统性能降低。

软件RAID是不需要另外添加任何硬件设备，因为它是靠你的系统——主要是中央处理器的功能——提供所有现成的资源。

·硬件RAID通常是一张PCI卡，你会看到在这卡上会有处理器及内存。

因为这卡上的处理器已经可以提供一切RAID所需要的资源，所以不会占用系统资源，从而令系统的表现可以大大提升。

硬件RAID可以连接内置硬盘、热插拔背板或外置存储设备。

无论连接何种硬盘，控制权都是在RAID卡上，亦即是由系统所操控。

在系统里，硬件RAID PCI卡通常都需要安驱动程序，否则系统会拒绝支持。

·外置式RAID也是属于硬件RAID的一种，区别在于RAID卡不会安装在系统里，而是安装在外置的存储设备内。

而这个外置的储存设备则会连接到系统的SCSI卡上。

系统没有任何的RAID功能，因为它只有一张SCSI卡；所有的RAID功能将会移到这个外置存储里。

1. 1插上电源，按开机键开机（有的BIOS里设置了通电自启就可以不用按）2. 2进入到这一步这里会显示整列卡版本信息，以及扫描磁盘3. 3看到这一步，会有提示我们快速的按下Ctrl+H键进入到WebBIOS选项里，等待服务器跳转~END进入整列1. 1仅过一段时间，服务器会跳转的这个界面，这里就是我们需要调试阵列的界面，按下回车键，下一步2. 2按下回车后就会进入到调试阵列的界面（这里我已经做好了一个RAID5的阵列）3. 3我们把这个阵列删掉~~我们选择Configuration wizard（配置向导）这个选项，会得到第二张图，我们选择Clear Configuration，删除当前的RAID 信息，按下后会有个提示我们选YES即可，完成过后就会得到第四图的信息，这时就没有磁盘阵列了，全是单个硬盘注意：Clear Configuration选项，删除RAID信息后，会将你原来在RAID 中的的所有信息一并删除END重组整列1. 1我们开始重组磁盘阵列：第一步我们和上面的步骤一样，选择Configuration wizard（配置向导）这个选项2. 2进入配置导向界面后，我们会发现多了一个选项，这是我们选择New Configuration （新的配置）选项3. 3这里我们没有其他的配置的话，我们就直接下一步（Next）4. 4这时我们就进入到选硬盘的界面，我们点按Tab键直到红圈选出现项闪动，这时我们按Shift+下箭头键选择需要做磁盘阵列的硬盘，然后选择Add To Array选项添加到右边的确认组中5. 5正确添加后的效果就是这样的，这时我们再选择Accept DG接受配置→就会发现右边多了一个Drive Group1的图标，点击下一步6. 6过后会出现这个界面，我们还是选择Add to SPAN，载入到有边去，然后下一步7.7这时我们就已经基本配置好RAID信息的前部分了，第一个选项可以选择你想要的RAID，一般都是默认的RAID5，有时下面的阵列容量是0TB，这时我们点击右边的Update Size选项刷新一下容量信息即可。

全程图解手把手教你做RAID(1)一、磁盘阵列实现方式磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。

软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。

如微软的Windows NT/2000 Server/Server 2003和NetV oll 的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5；NetWare操作系统可以实现RAID 1功能。

软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。

硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。

现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。

硬件阵列能够提供在线扩容、动态修改阵列级别、自动数据恢复、驱动器漫游、超高速缓冲等功能。

它能提供性能、数据保护、可靠性、可用性和可管理性的解决方案。

磁盘阵列卡拥有一个专门的处理器，如Intel的I960芯片，HPT370A/372 、Silicon Image SIL3112A等，还拥有专门的存贮器，用于高速缓冲数据。

这样一来，服务器对磁盘的操作就直接通过磁盘阵列卡来进行处理，因此不需要大量的CPU及系统内存资源，不会降低磁盘子系统的性能。

阵列卡专用的处理单元来进行操作，它的性能要远远高于常规非阵列硬盘，并且更安全更稳定。

二、几种磁盘阵列技术RAID技术是一种工业标准，各厂商对RAID级别的定义也不尽相同。

目前对RAID级别的定义可以获得业界广泛认同的有4种，RAID 0、RAID 1、RAID 0＋1和RAID 5。

RAID 0是无数据冗余的存储空间条带化，具有成本低、读写性能极高、存储空间利用率高等特点，适用于音、视频信号存储、临时文件的转储等对速度要求极其严格的特殊应用。

全程图解手把手教你做RAID磁盘阵列3 全程图解手把手教你做RAID磁盘阵列 32. 在AIM/LSI磁盘阵列控制器上创建Logical Drive(逻辑磁盘)注意:请预先备份您服务器上的数据，配置磁盘阵列的过程将会删除您的硬盘上的所有数据!整个磁盘阵列配置过程与上面介绍的在Adaptec磁盘阵列控制器上创建容器的方法类似。

具体如下: 第1步，在开机自检过程中，出现如(图11)所示提示时，按下“Control+M”组合键，进入如(图12)所示的RAID的配置界面。

图11(点击看大图)图12(点击看大图)第2步，按任意键继续，继续进入如(图13)所示管理主菜单(Management Menu)配置界面。

选中“Configure”选项，然后按回车键，即弹出下级子菜单，如(图14)所示。

图13(点击看大图)图14(点击看大图)第3步，如果需要重新配置一个RAID，请选中“New Configuration”;如果已经存在一个可以使用的逻辑磁盘，请选中“View/Add Configuration”，并按回车键。

在此，我们以新建磁盘阵列为例进行介绍。

选择“New Configuration”选项。

按回车键后，弹出一个小对话框，如(图15)所示。

图15(点击看大图)第4步，选择“YES”项，并按回车键，进入如(图16)所示配置界面。

使用空格键选中准备要创建逻辑磁盘的硬盘，当该逻辑磁盘里最后的一个硬盘被选中后，按回车键。

图16(点击看大图)第5步，如果您的服务器中的阵列卡类型是PERC4 DI/DC，此时在回车后，将显示如(图17)所示配置界面，否则请直接赶往第7步。

图17(点击看大图)第6步，按空格键选择阵列跨接信息，例如Span-1(跨接-1)，出现在阵列框内。

可以创建多个阵列，然后选择将其跨接。

第7步，按“F10”键配置逻辑磁盘。

选择合适的RAID类型，其余接受默认值。

选中“Accept”，并按回车键确认，即弹出如(图18)所示的最终配置信息提示框。
