计算书一、地下车库防排烟设计。
地下车库防排烟设计。
1.地下车库的防火防烟分区划分:该地下车库建筑面积为6360.48㎡,根据《汽车库、修车库、停车场防火设计规范》,耐火等级为一级的地下车库的防火分区的最大允许建筑面积的2000m 2,当设置自动灭火系统时,防火分区最大允许建筑面积为4000m 2。
面积超过2000m 2的地下车库应该设置机械排烟系统,排烟系统可与人防、排气、通风等合用。
设有机械排烟系统的汽车库,其每个排烟分区的建筑面积不宜超过2000m 2,且防烟分区不得跨越分防火分区。
跨越分防火分区。
由此可以将该汽车库分为两个防火分区,面积分别为3396.96㎡、2963.52㎡。
在对防火分区进行防烟分区,防烟分区可采用挡烟垂壁、隔墙或从顶棚下突出不下于0.5m 的梁划分。
可以分为四个防烟分区,面积分别为1411.2m 2、1270.08m 2、1375.92m 2、1552.32m 2 。
2.排烟量的确定。
根据《汽车库、修车库、停车场防火设计规范》排烟风机的排烟量应按换气次数不小于6次/h 计算确定。
计算确定。
排烟量排烟量=*6=*6次/h*/h*防烟分区体积防烟分区体积防烟分区体积根据该公式计算每个防烟分区的排烟量为根据该公式计算每个防烟分区的排烟量为 防烟分区防烟分区 1 2 3 4 排烟量排烟量38102.134292.1637149.8441912.643、风口及风管布置与计算根据《汽车库、修车库、停车场设计防火规范》机械排烟管道风速,采用金属管道时不应大于20m/s 20m/s;采用内表面光滑的非金属材料风道;采用内表面光滑的非金属材料风道时,不应该大于15m/s 15m/s。
排烟口的风速不宜超过。
排烟口的风速不宜超过10m/s 10m/s。
排烟口风速。
排烟口风速取10m/s 10m/s。
假定排烟口面积为600mm 600mm××500mm,500mm,根据根据vA Q =得:Q =0.6=0.6××0.50.5××10=3m 3/s /s。

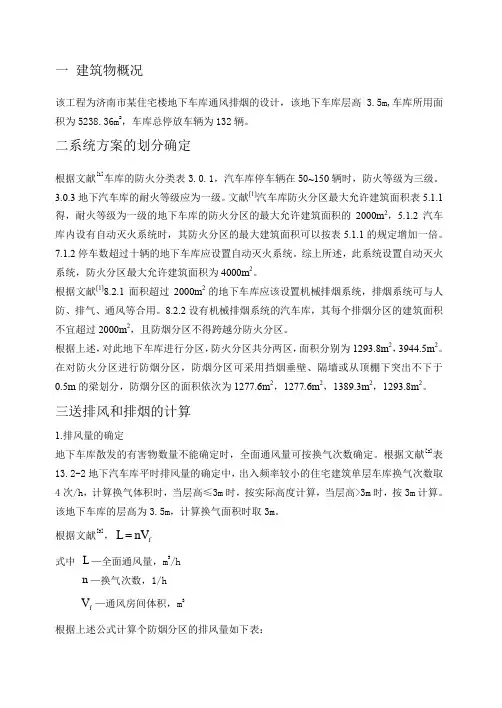

一 建筑物概况该工程为济南市某住宅楼地下车库通风排烟的设计,该地下车库层高 3.5m,车库所用面积为5238.36m 2,车库总停放车辆为132辆。
二系统方案的划分确定根据文献[1]车库的防火分类表3.0.1,汽车库停车辆在50~150辆时,防火等级为三级。
3.0.3地下汽车库的耐火等级应为一级。
文献[1]汽车库防火分区最大允许建筑面积表5.1.1得,耐火等级为一级的地下车库的防火分区的最大允许建筑面积的2000m 2,5.1.2汽车库内设有自动灭火系统时,其防火分区的最大建筑面积可以按表5.1.1的规定增加一倍。
7.1.2停车数超过十辆的地下车库应设置自动灭火系统。
综上所述,此系统设置自动灭火系统,防火分区最大允许建筑面积为4000m 2。
根据文献[1]8.2.1面积超过2000m 2的地下车库应该设置机械排烟系统,排烟系统可与人防、排气、通风等合用。
8.2.2设有机械排烟系统的汽车库,其每个排烟分区的建筑面积不宜超过2000m 2,且防烟分区不得跨越分防火分区。
根据上述,对此地下车库进行分区,防火分区共分两区,面积分别为1293.8m 2,3944.5m 2。
在对防火分区进行防烟分区,防烟分区可采用挡烟垂壁、隔墙或从顶棚下突出不下于0.5m 的梁划分,防烟分区的面积依次为1277.6m 2,1277.6m 2,1389.3m 2,1293.8m 2。
三送排风和排烟的计算1.排风量的确定地下车库散发的有害物数量不能确定时,全面通风量可按换气次数确定。
根据文献[2]表13.2-2地下汽车库平时排风量的确定中,出入频率较小的住宅建筑单层车库换气次数取4次/h ,计算换气体积时,当层高≤3m 时,按实际高度计算,当层高>3m 时,按3m 计算。
该地下车库的层高为3.5m ,计算换气面积时取3m 。
根据文献[3],f nV L式中 L —全面通风量,m 3/hn —换气次数,1/h f V —通风房间体积,m 3根据上述公式计算个防烟分区的排风量如下表:2.送风量的确定设置机械排风系统的车库,如用汽车坡道进行自然补风,车道断面的风速不应大于0.5m/s ,以保证进出车辆不受影响[7]。
地下车库的排风排烟设置(暖通设计)[全文5篇]第一篇:地下车库的排风排烟设置(暖通设计)设计地下车库的时候,应注意以下几点:1.1 执行规范1.1.1 《采暖通风与空气调节设计规范》(GBJ50019-2003)1.1.2 《建筑设计防火规范》(GB50016-2006)1.1.3 《汽车库、修车库、停车场设计防火规范》(GB50067-97)1.1.4 《公共建筑节能设计标准》(GB50189-2005)1.1.5 《民用建筑防排烟技术规程》(DGJ08-88-2000)1.1.6 《机动车停车库(场)环境保护设计规程》(DGJ08-98-2002)1.2 超过2000平方米的地下车库就要进行机械排烟排风排烟1.3 每个防火分区不大于4000 m2,每个防烟分区不大于2000 m2,防烟分区不得跨越防火分区(防烟分区单边长度不得超过60m)。
每个防烟分区需有至少一个排风竖井,同一个防火分区内相邻的两个防烟分区可共用一个竖井,以平均层高3m计,竖井土建净面积为排烟区面积的1.5‰,共用竖井应以共用排烟区面积总和来计,此时风井流速为4m/s左右。
每个防火分区的多个防烟分区可共用一个进风通道,可利用汽车坡道作进风通道,但汽车坡道上不得设置防火卷帘,没有汽车坡道的防火分区应该增设进风井,进风井的大小约为服务区域面积的0.9‰。
1.4 进排风口的面积约为进排风井面积的1.5到2倍。
根据DGJ08-98-2002之规定:1.4.1 机动车停车库排风口与环境敏感目标的间距不应小于10.0m。
1.4.2 机动车停车库排风口朝向人员活动区域时,其底部离地面不应小于2.5m;排风口设在非人员活动绿化地带内时,其底部可低于2.5m。
1.4.3 机动车停车库的机械进风口底部离地面宜大于2.0m;设在绿化地带内的进风口,其底部离地面宜大于1.0m。
1.4.4 机动车停车库的进风口、排风口处于同一立面、同一高度时,其水平间距宜大于20.0m,进风口应布置在排风口的常年主导风向向上风侧。
地下车库通风、排烟工程设计第一章设计概况1.1建筑物概况该工程系为某建筑地下车库通风、防排烟工程的设计,该地下车库层高为5m,车库总建筑面积约为37302.5 m2,共1008个车位。
1.2 系统方案的划分确定查《汽车库、修车库、停车场设计防火规范》(GB50067-2014),当汽车库停车数量大于300辆或总建筑面积大于100000m2,车库防火等级为一级。
当地下汽车库防火等级为一级时,其防火分区最大允许建筑面积为2000m2。
设置自动灭火的汽车库,每个防火分区的最大允许建筑面积按上述面积增加一倍,即4000m2。
由于停车数超过10辆的地下车库应设置自动灭火系统,故本设计车库应设置自动灭火系统,其防火分区最大允许建筑面积为4000m2。
故本设计中将车库划分为10个防火分区。
本设计仅对其中一个防火分区(防火分区B4-1,4)进行通风与防排烟设计。
本设计中的防火分区面积为3202.1 m2。
防烟分区的建筑面积不宜大于2000m2,且防烟分区不应跨越防火分区。
故将该防火分区划分为2个防烟分区,每个防烟分区建筑面积不超过2000 m2。
防烟分区可采用挡烟垂壁、隔墙或从顶棚下突出不小于0.5m的梁划分。
各分区面积、体积等如下:防烟分区一:面积1122.32m2,层高4.5米,体积5050.435m³;防烟分区二:面积1800.85m2,层高4.5米,体积8103.825m³。
第二章送排风与排烟的计算2.1排风量的确定在实际计算时,如果无法具体确定散入房间的有害物量,全面通风量可按照类似房间的换气次数经验值确定。
若一直换气次数,可以按下式确定全面通风量:式中:通风量,换气次数,房间体积,地下汽车库和严寒地区的非敞开式汽车库,因受自然通风条件的限制,必须采用机械通风方式。
查得卫生部门要求汽车库每小时换气次数为6次~10次。
本设计取换气次数为7次。
当层高小于3m时,按实际高度计算换气体积;当层高大于或等于3m,按3m高度计算换气体积。
防排烟通风课程设计一、教学目标本课程旨在让学生了解和掌握防排烟通风的基本原理、设备及其应用,提高学生对防排烟通风系统的设计、施工和管理能力。
通过本课程的学习,学生应达到以下目标:1.知识目标:•掌握防排烟通风系统的定义、分类和基本原理;•了解防排烟通风系统的主要设备及其工作原理;•熟悉防排烟通风系统的设计、施工和管理要求。
2.技能目标:•能够分析防排烟通风系统的运行状况,判断并解决常见问题;•能够根据实际情况设计简单的防排烟通风系统;•能够运用所学知识对防排烟通风系统进行施工和管理。
3.情感态度价值观目标:•培养学生对防排烟通风系统的安全意识,增强责任感和使命感;•培养学生对专业学习的兴趣,提高自我学习和探索精神;•培养学生团队协作和沟通的能力,增强集体荣誉感。
二、教学内容本课程的教学内容主要包括以下几个方面:1.防排烟通风系统的定义、分类和基本原理;2.防排烟通风系统的主要设备及其工作原理;3.防排烟通风系统的设计、施工和管理要求;4.防排烟通风系统的运行状况分析及常见问题解决;5.防排烟通风系统的案例分析。
三、教学方法为了提高教学效果,本课程将采用以下教学方法:1.讲授法:通过教师的讲解,使学生掌握防排烟通风系统的相关理论知识;2.讨论法:引导学生针对实际案例进行讨论,提高学生分析问题和解决问题的能力;3.案例分析法:通过分析典型案例,使学生更好地理解防排烟通风系统的应用;4.实验法:学生进行实验操作,增强学生对防排烟通风系统设备的了解。
四、教学资源为了支持本课程的教学,将准备以下教学资源:1.教材:选用国内权威出版的《防排烟通风》教材;2.参考书:推荐学生阅读相关领域的专业书籍;3.多媒体资料:制作课件、案例视频等,丰富教学手段;4.实验设备:准备相关的实验设备,为学生提供实践操作的机会。
五、教学评估本课程的教学评估将采用多元化评价方式,全面、客观地评价学生的学习成果。
评估方式包括以下几个方面:1.平时表现:评价学生在课堂上的参与程度、提问回答、讨论表现等,占总评的30%;2.作业:布置课后作业,检查学生对知识的掌握和应用能力,占总评的20%;3.实验报告:评价学生在实验过程中的操作技能和分析解决问题的能力,占总评的20%;4.期末考试:全面测试学生的理论知识、应用能力和综合素质,占总评的30%。
“某双层地下车库通风及防排烟实施方案优秀工程方案”清晨的阳光透过窗帘的缝隙,洒在图纸的每一个角落,那是灵感开始的地方。
十年的方案写作经验,让我对每一个细节都了如指掌,但这次的地下车库通风及防排烟方案,却让我感到一丝新鲜和挑战。
一、项目背景及目标地下车库,一个看似普通的空间,却承载着重要的使命。
它不仅要解决车辆的停放问题,还要保证空气质量,确保人员在紧急情况下的安全。
我们的目标就是打造一个高效、安全的双层地下车库通风及防排烟系统。
二、通风系统设计1.风量计算我们需要对地下车库的风量进行精确计算。
考虑到车辆排放的尾气、人体呼出的废气以及火灾时的烟雾排放,我们采用了一系列的计算公式和软件,力求得到最准确的数据。
2.风道布局是风道布局。
我们采用了合理的风道走向,确保每个角落都能得到有效的通风。
同时,考虑到地下车库的空间限制,我们尽量减少风道弯头,降低风道阻力。
3.风机选型风机是通风系统的核心设备,我们根据风量需求和风道阻力,选择了合适的风机。
同时,考虑到节能环保,我们选择了高效节能的风机。
三、防排烟系统设计1.烟控分区地下车库的防排烟系统,要做到的是烟控分区。
我们根据地下车库的布局,将其划分为若干个烟控分区,确保在火灾发生时,烟雾不会扩散到整个车库。
2.排烟系统排烟系统是防排烟系统的关键。
我们采用了机械排烟系统,通过设置排烟风机和排烟管道,将烟雾迅速排出车库。
同时,考虑到火灾时的紧急情况,我们设置了自动启动和手动控制功能。
3.烟感探测与控制系统为了确保烟雾能够在第一时间被发现,我们安装了烟感探测器。
一旦烟雾浓度超过设定值,探测器会立即启动报警,并自动启动排烟系统。
同时,我们还设置了手动控制系统,方便人员随时控制排烟系统。
四、实施方案1.施工准备在施工前,我们对施工人员进行了一系列的培训,确保他们熟悉施工流程和操作规范。
同时,我们对施工现场进行了严格的检查,确保施工现场的安全。
2.施工流程施工过程中,我们严格按照设计方案进行操作。

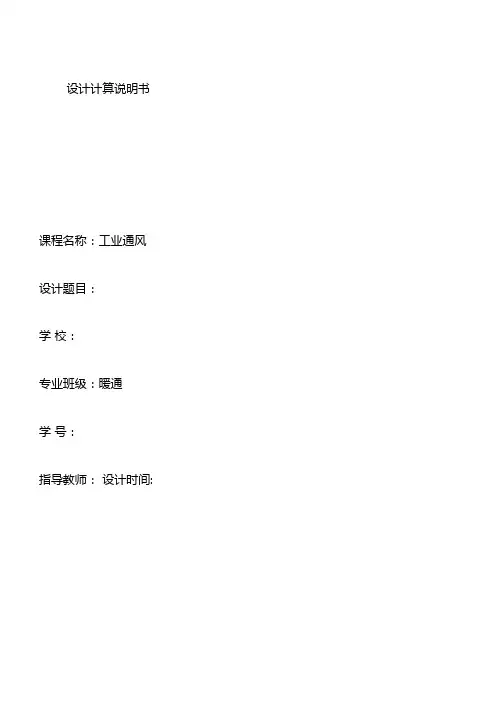

设计计算说明书课程名称:工业通风设计题目:学校:专业班级:暖通学号:指导教师:设计时间:目录摘要 (3)1.工程概况及设计原始资料、设计依据 (4)1 . 1工程概况 (4)1 . 2设计原始资料及设计依据 (4)2.车库通风系统概述 (4)2.1气象参数 (4)2.2 车库设计参数确定2.3车库通风、排烟系统概述 (5)3............................................................................................................................. 车库通风系统、排烟系统风量计算 (6)3. ..................................................................................................................... 1车库的防烟分区与防烟分区划分 (6)3.2送风量与排风量计算 (7)3.3排烟量计算 (9)4............................................................................................................................. 车库通风系统、排烟系统设计 (10)4.1车库通风方法概述 (10)4.2风口设计与气流组织 (10)4.3风管设计计算 (11)4.4车库的热负荷设计 (14)5.主要设备选型 (15)5.1关于排风与排烟系统的合用 (15)5.2风机的选型计算 (17)结论 (21)21致谢摘要本次课程设计是西安市某地下停车库的通风设计。
位于北纬34° 18';东经108° 56';海拔:。

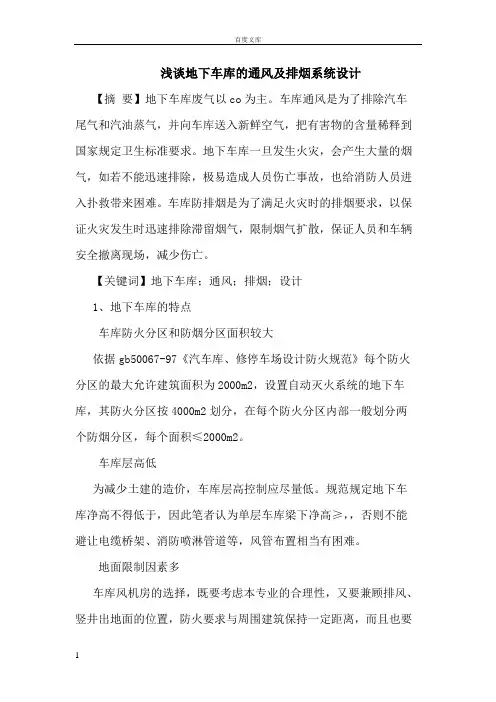

浅谈地下车库的通风及排烟系统设计【摘要】地下车库废气以co为主。
