地下车库的排风排烟设置（暖通设计）[全文5篇]第一篇：地下车库的排风排烟设置(暖通设计)设计地下车库的时候，应注意以下几点：1.1 执行规范1.1.1 《采暖通风与空气调节设计规范》（GBJ50019-2003）1.1.2 《建筑设计防火规范》（GB50016-2006）1.1.3 《汽车库、修车库、停车场设计防火规范》（GB50067-97）1.1.4 《公共建筑节能设计标准》（GB50189-2005）1.1.5 《民用建筑防排烟技术规程》（DGJ08-88-2000）1.1.6 《机动车停车库（场）环境保护设计规程》（DGJ08-98-2002）1.2 超过2000平方米的地下车库就要进行机械排烟排风排烟1.3 每个防火分区不大于4000 m2，每个防烟分区不大于2000 m2，防烟分区不得跨越防火分区（防烟分区单边长度不得超过60m）。
每个防烟分区需有至少一个排风竖井，同一个防火分区内相邻的两个防烟分区可共用一个竖井，以平均层高3m计，竖井土建净面积为排烟区面积的1.5‰，共用竖井应以共用排烟区面积总和来计,此时风井流速为4m/s左右。
每个防火分区的多个防烟分区可共用一个进风通道，可利用汽车坡道作进风通道,但汽车坡道上不得设置防火卷帘，没有汽车坡道的防火分区应该增设进风井，进风井的大小约为服务区域面积的0.9‰。
1.4 进排风口的面积约为进排风井面积的1.5到2倍。
根据DGJ08-98-2002之规定：1.4.1 机动车停车库排风口与环境敏感目标的间距不应小于10.0m。
1.4.2 机动车停车库排风口朝向人员活动区域时，其底部离地面不应小于2.5m；排风口设在非人员活动绿化地带内时，其底部可低于2.5m。
1.4.3 机动车停车库的机械进风口底部离地面宜大于2.0m；设在绿化地带内的进风口，其底部离地面宜大于1.0m。
1.4.4 机动车停车库的进风口、排风口处于同一立面、同一高度时，其水平间距宜大于20.0m，进风口应布置在排风口的常年主导风向向上风侧。
地下车库通风排烟设计实例分析摘要：阐述了根据全面通风稀释有害气体的方法计算排风量和送风量，并用具体工程实例分析其计算过程，总结了个人的看法，供今后不断总结完善。
关键词：地下车库排风量送风量排烟量0前言近几年，随着新疆跨越式的发展以及人民生活水平不断的提高，乌鲁木齐市汽车保有量正以前所未有的速度增长，特别是家用轿车的数量。
随之也带来了一个社会问题——停车难。
作为解决这一问题最有效的手段，修建大型地下公共停车库是必要的。
如何在实现车库功能的基础上，能够设计出合理的通风及防排烟系统，以防止或减少火灾危害，是我们暖通专业的首要任务。
1 为何要设置机械通风系统首先，地下车库通常是一种半封闭或封闭的大空间建筑，而地下车库内的汽车会排放出一些有害物质，例如：一氧化碳（CO）、碳氢化合物（HC）、氮氧化物（NOX）等。
若不将这些有害气体排出或稀释，将对人体的健康和安全造成很大危害。
但是，往往地下车库无法利用建筑物门窗等开口进行自然通风和排烟。
所以，就需要设置机械通风系统将有害物质排出。
这就要求我们的设计出既能满足平时通风要求，排除有害物质，送入新鲜空气，稀释有害气体，使车库内空气质量达到国家规定的卫生标准的要求；又要满足火灾时的排烟要求，限制烟气的扩散，排除已产生的烟气，以保证人员的撤离，减少伤亡及财产损失。
为此，本文通过对一个具体工程回顾来浅析地下车库通风设计的相关问题。
2 实例分析2.1 工程概况本工程位于乌鲁木齐市西八家户路东侧，河滩路西侧。
车库为自走式停车库，总建筑面积:16463.18㎡，地下三层，共有447个车位；并设有地下消防水池及泵房、高低压配电室、开闭所等；各防火分区均设排烟、送风机房。
2.2 通风及防排烟形式2.2.1传统通风系统传统通风系统按照防火分区或者防烟分区划分。
按照防火分区划分的排风系统风道尺寸较大，但是只设一台风机，可以节省车位空间。
按照防烟分区划分的排风系统可以和车库排烟系统合用。
地下车库通风、排烟工程设计第一章设计概况１.1建筑物概况该工程系为某建筑地下车库通风、防排烟工程的设计，该地下车库层高为５m,车库总建筑面积约为3７3０2.5 ｍ2，共1008个车位。
1.2 系统方案的划分确定查《汽车库、修车库、停车场设计防火规范》（ＧB5０0６7-2０１4）,当汽车库停车数量大于３00辆或总建筑面积大于１０00００m２,车库防火等级为一级。
当地下汽车库防火等级为一级时,其防火分区最大允许建筑面积为2000m2。
设置自动灭火的汽车库,每个防火分区的最大允许建筑面积按上述面积增加一倍，即40０0m2。
由于停车数超过10辆的地下车库应设置自动灭火系统，故本设计车库应设置自动灭火系统，其防火分区最大允许建筑面积为4０0０ｍ2。
故本设计中将车库划分为10个防火分区。
本设计仅对其中一个防火分区（防火分区B4-１,4)进行通风与防排烟设计。
本设计中的防火分区面积为320２.1 m２。
防烟分区的建筑面积不宜大于２00０m2，且防烟分区不应跨越防火分区。
故将该防火分区划分为2个防烟分区，每个防烟分区建筑面积不超过２000 m2。
防烟分区可采用挡烟垂壁、隔墙或从顶棚下突出不小于0.５ｍ的梁划分。
各分区面积、体积等如下:防烟分区一:面积11２２．３2m2，层高4．5米，体积5０50.4３5m³;防烟分区二：面积1800.85m２,层高4.５米，体积8103.825ｍ³。
第二章送排风与排烟的计算2.１排风量的确定在实际计算时,如果无法具体确定散入房间的有害物量,全面通风量可按照类似房间的换气次数经验值确定。
若一直换气次数,可以按下式确定全面通风量:式中:通风量,换气次数,房间体积,地下汽车库和严寒地区的非敞开式汽车库,因受自然通风条件的限制,必须采用机械通风方式。
查得卫生部门要求汽车库每小时换气次数为6次~10次。
本设计取换气次数为7次。
当层高小于3m时,按实际高度计算换气体积；当层高大于或等于3m,按３m高度计算换气体积。
车库通风防排烟规范设计车库通风防排烟规范设计摘要：地下汽车库作为高层建筑的一部分（随着城市建设的发展愈加普及），其面积很少则一层，多则数层，由于地下汽车库在高层建筑中处于半封闭状态，流动或停泊的汽车排出废气且带有可燃物，因此如何解决其通风与排烟问题就显得十分重要。
1 引言地下汽车库作为高层建筑的一部分（随着城市建设的发展愈加普及），其面积很少则一层，多则数层，由于地下汽车库在高层建筑中处于半封闭状态，流动或停泊的汽车排出废气且带有可燃物，因此如何解决其通风与排烟问题就显得十分重要。
2 高规与新汽车库防火规范主要异同点对比知道二规范主要差别在于：地下汽车库应设排烟系统的条件从200m2放松到2000m2放到2000m2；排烟分区从500m2扩大到2000m2；排烟量从60m3/h·m2减少到6次/h。
3 高层建筑地下汽车库通风与排烟系统的形式对排烟系统而言，虽排烟分区扩大了了，但排烟量与平时排风量相差无几，这样以前平时排风与火灾排烟二合一系统之间存在的不少难以协调的问题已基本解决。
3.1平时排风和火灾排烟均使用一台风机防烟分区内（通常在1000m2以内）设风机一台，平进排风与火灾排烟均运行，系统风量按火灾时排风量确定，风机前设一常开，280°C自动关闭的排烟防火阀。
3.2平时排风和火灾排烟风机分别独立设置在同一防烟分区平时排风与火灾排烟分别设置风机，普通风机平时常开，70°C关闭防火阀；高温风同设70°C开启，280°C自动关闭的排烟防火阀，普通风机平时常开，火灾时改为排烟风机运行。
3.3采用双速风机，平时排风低速运行，火灾排烟高速运行。
这种系统形式主要适用于排风量与排烟量悬殊的车库（如车库平面特殊，层高大，汽车出入库频度低，每辆汽车占面积特别大），今后出现频率可能已不太高。
4 新汽车库防火规范引发的思考和设计中应注意的问题4.1新汽车库防火规范规定排烟量按换气次数确定，其值虽与汽车库排风量相近，但它们目的却不一样。
某地下车库通风课程设计一、教学目标本课程旨在让学生了解地下车库通风的基本原理和设计方法，掌握相关的技术和技能，培养他们解决实际问题的能力。
具体目标如下：1.知识目标：使学生了解地下车库通风的必要性、原理和设计方法，熟悉相关的技术和规范。
2.技能目标：培养学生运用通风原理进行地下车库通风系统设计和分析的能力，使他们能够独立解决实际工程问题。
3.情感态度价值观目标：培养学生对地下车库通风工程的热情，提高他们对工程伦理、环保和安全的意识。
二、教学内容本课程的教学内容主要包括以下几个部分：1.地下车库通风的必要性：介绍地下车库空气质量问题，以及通风系统对改善空气质量的重要性。
2.通风原理：讲解通风的基本原理，包括自然通风和机械通风两种方式。
3.通风设计方法：介绍地下车库通风系统的设计方法，包括风量计算、风口选择、风道设计等。
4.通风设备：讲解通风设备的选择和应用，包括风机、风管、风口等。
5.案例分析：分析实际工程案例，使学生更好地理解通风原理和设计方法。
三、教学方法为了提高教学效果，本课程将采用多种教学方法，包括：1.讲授法：讲解通风原理、设计方法和相关规范。
2.案例分析法：分析实际工程案例，使学生更好地理解通风原理和设计方法。
3.讨论法：学生进行小组讨论，培养他们的团队协作能力和解决问题的能力。
4.实验法：安排学生进行通风实验，提高他们的实践操作能力。
四、教学资源为了支持教学内容和教学方法的实施，我们将准备以下教学资源：1.教材：选用权威、实用的通风教材，为学生提供系统的理论知识。
2.参考书：提供相关的参考书籍，丰富学生的知识体系。
3.多媒体资料：制作精美的PPT、动画等多媒体资料，提高学生的学习兴趣。
4.实验设备：准备通风实验所需的设备，为学生提供实践操作的机会。
五、教学评估为了全面、客观地评估学生的学习成果，本课程将采用多种评估方式，包括：1.平时表现：评估学生在课堂上的参与程度、提问和回答问题的表现等。
地下车库通风排烟课程设计范例Company Document number：WTUT-WT88Y-W8BBGB-一 建筑物概况该工程为济南市某住宅楼地下车库通风排烟的设计，该地下车库层高,车库所用面积为，车库总停放车辆为132辆。
二系统方案的划分确定根据文献[1]车库的防火分类表，汽车库停车辆在50~[1]22。
根据文献[1]22，且防烟分区不得跨越分防火分区。
根据上述，对此地下车库进行分区，防火分区共分两区，面积分别为，。
在对防火分区进行防烟分区，防烟分区可采用挡烟垂壁、隔墙或从顶棚下突出不下于的梁划分，防烟分区的面积依次为，，，。
三送排风和排烟的计算1.排风量的确定地下车库散发的有害物数量不能确定时，全面通风量可按换气次数确定。
根据文献[2]表地下汽车库平时排风量的确定中，出入频率较小的住宅建筑单层车库换气次数取4次/h ，计算换气体积时，当层高≤3m 时，按实际高度计算，当层高>3m 时，按3m 计算。
该地下车库的层高为，计算换气面积时取3m 。
根据文献[3]，f nV L 式中 L —全面通风量，m 3/h n —换气次数，1/h f V —通风房间体积，m 3根据上述公式计算个防烟分区的排风量如下表：2.送风量的确定设置机械排风系统的车库，如用汽车坡道进行自然补风，车道断面的风速不应大于s ，以保证进出车辆不受影响[7]。
本车库采用自然补风时车道断面的风速：A Q v ==62859/(3600×8××2)=s<s ，符合要求，所以排风时用汽车坡道自然补风。
3.排烟量的确定 文献[1]根据文献[3]，f nV L = 式中 L —全面通风量，m 3/h n —换气次数，1/h f V —通风房间体积，m 3根据上述公式计算个防烟分区的排烟量如下表：3.补风量的确定 文献[2]防火分区一：b G =（26830+26830+29175）×50％=h 防火分区二：b G =27170×50％=13585m 3/h四 风口及风管布置与计算1.风管及风口的布置送排风口的布置应使室内气流分布均匀，避免通风死区,送风口设置位置宜远离排烟口，二者的水平距离不应小于5m的原则[4]。
XX大学课程设计说明书题目：地下车库通风排烟系统设计学院（系）：建工学院年级专业： XX级建筑环境与设备工程学号： XXXXXXXXXX学生姓名： XXX指导教师：XXX教师职称： XX燕山大学课程设计（论文）任务书院（系）：基层教学单位：年月日目录1拟订方案 (1)1.1原始资料 (1)1.2分区划分 (1)2计算 (1)2.1风量计算 (1)2.2 水力计算 (2)3 设备选择 (4)3.1 送排风口、防火阀选择 (4)3.2 风机选择 (4)4 设计总结 (5)地下车库通风排烟系统设计说明书1 拟订方案1.1原始资料西安某宾馆地下车库，一层，层高6.15米，总面积约为12400㎡，任务为设计该车库通风排烟系统。
1.2分区划分由于地下汽车库每个防火分区面积不超过2000㎡[1]，根据车库形状以及面积，共划分成6个防火分区，防烟分区与防火分区重合，分区之间用防火卷帘分隔。
每个分区单独设置通风排烟系统，由于车库内有两个直接通向室外的汽车疏散口，所以，有两个分区内不设送风系统，以自然送风满足要求[2]。
系统中，排烟系统兼排风系统，送风系统兼补风系统，合理设置系统规格以满足要求。
2计算2.1风量计算合理划分防烟分区面积，使得S1=1131.6㎡,S2=1600㎡，S3=1866㎡。
风量计算按照换气次数法计算：Q=V*n (1)排风量按照6次每小时计算，层高超过3米时按3米计算，排烟量取6次每小时，汽车库内无直接通向室外的汽车疏散口的防火分区，设置机械排烟系统时设置进风系统，送风量不小于排烟量的50%[3]。
由于系统较大，只设置四个送风系统，且承担补风系统，所以送风换气次数法取7次每小时，左侧三个系统风量计算结果如表1所示：表12.2水力计算2.2.1管径计算风管采用矩形风管，管径计算采用假定流速法[4]，计算公式如下：q=Q/n (2)A=Q’/3600v (3)计算过程及结果如下：图1风管系统布置图表2区号管段风量m³/h a*b（㎡）风速m/s比摩阻Pa/m 一区1-2 2-6 3-710439800*5007.20.812-3208781000*8007.20.5383-4313171250*8008.70.6874-5417561250*10009.280.67二区1-2 3-4 5-7147601000*5008.20.9362-4295201000*10008.20.5974-5442801250*10009.840.7545-6147601600*100010.250.730三区1-2 2-10229511600*5008.00.412-3 5-8459032000*8007.90.4883-5688552000*10009.50.5865-61147592000*1600100.478-7 4-9229511600*5008.00.41 2.2.2排烟系统阻力计算系统阻力计算时，首先选择最不利计算环路，分别计算沿程阻力和局部阻力，局部阻力包括变径、三通、弯头、阀件等[5]，计算结果如表3所示：表32.2.3排风系统阻力计算排风阻力计算方法与排烟阻力计算相同，且平时排风量约为排烟量的一半，计算时只有局部阻力计算中的排风口与排烟口局部阻力不同，所以排烟口可兼作排风口，排风系统与排烟系统共用，选择风机时选变频风机，平时排风低速运行，火灾时高速运行即可满足要求。
防排烟工程课程设计精编 Jenny was compiled in January 2021大学土木工程学院《防排烟工程》课程设计报告题目某小区地下车库排烟系统设计学院土木工程学院班级消防工程2013级姓名 **佳学号 000 指导教师崔老师目录第一章设计概况建筑物概况该工程系为某高层建筑地下车库通风的设计，该地下车库层高3m,车库所用面积为35502m。
系统方案的划分确定根据文献]1[表规定地下车库防火分区最大建筑面积不应超过20002m，本工程不设自动喷水灭火系统，因此该地下车库分为两个防火分区，防火分区一的建筑面积为17192m，防火分区二的建筑面积为18312m，根据文献]1[.的相关规定该，设有机械排烟地下车库，防烟分区的建筑面积不超过20002m，故地下车库分二个防烟分区，每个防烟分区的建筑面积均不超过20002m。
表1-2 各分区面积、体积如下第二章 送排风与排烟的计算排风量的确定在实际计算时，散发的有害物数量不能确定时，全面通风量可按换气次数确定。
根据文献]2[公式2-7计算。
f vnV q（2-1）式中v q ---全面通风量，h m /3； n---换气次数，1/h ；根据文献]2[表2-1本设计地下停车库排气换气次数取6 f V ---通风房间体积，（层高超过3米按3米算）3m 。
见表1-1根据公式（2-1）计算每个防烟分区的全面通风量汇总下表：表2-1 各防烟分区排风量送风量的确定根据文献]3[规定，为保证地下车库内保持微负压，一般机械送风量按机械排风量的85％-95%计算，本设计取90%计算。
另外的15%~5%补风由车道等处渗入补充。
由表2-1知该地下室排风量为v q =3m h ，防火分区一的排风量2.257291=v q 3m /h ，防火分区二的排风量2.257292=v q 3m /h ，根据送风量=排风量的90%计算：地下车库所需送风量：57510%9063900=⨯=s q 3m /h防火分区一送风量：8.27847%90309421=⨯=s q 3m /h防火分区二送风量：2.29662%90329582=⨯=s q 3m /h排烟量的计算本地下车库排风和排烟共用一个系统，防火分区一用一个系统，防火分区二用一个系统，即该地下车库共有两个系统。

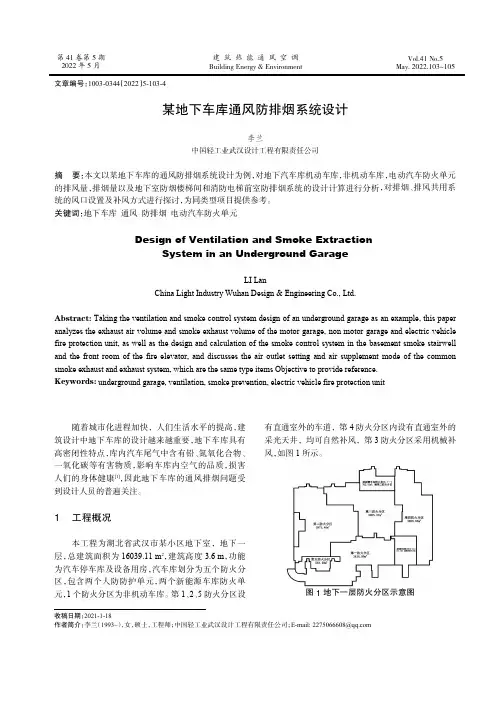

某地下车库通风防排烟系统设计李兰中国轻工业武汉设计工程有限责任公司摘要：本文以某地下车库的通风防排烟系统设计为例，对地下汽车库机动车库，非机动车库，电动汽车防火单元的排风量，排烟量以及地下室防烟楼梯间和消防电梯前室防排烟系统的设计计算进行分析，对排烟、排风共用系统的风口设置及补风方式进行探讨，为同类型项目提供参考。
关键词：地下车库通风防排烟电动汽车防火单元Design of Ventilation and Smoke ExtractionSystem in an Underground GarageLI LanChina Light Industry Wuhan Design &Engineering Co.,Ltd.Abstract:Taking the ventilation and smoke control system design of an underground garage as an example,this paperanalyzes the exhaust air volume and smoke exhaust volume of the motor garage,non motor garage and electric vehicle fire protection unit,as well as the design and calculation of the smoke control system in the basement smoke stairwell and the front room of the fire elevator,and discusses the air outlet setting and air supplement mode of the common smoke exhaust and exhaust system,which are the same type items Objective to provide reference.Keywords:underground garage,ventilation,smoke prevention,electric vehicle fire protection unit收稿日期：2021-1-18作者简介：李兰（1993~），女，硕士，工程师；中国轻工业武汉设计工程有限责任公司；E-mail:*****************随着城市化进程加快，人们生活水平的提高，建筑设计中地下车库的设计越来越重要，地下车库具有高密闭性特点，库内汽车尾气中含有铅、氮氧化合物、一氧化碳等有害物质，影响车库内空气的品质，损害人们的身体健康[1]，因此地下车库的通风排烟问题受到设计人员的普遍关注。
一 建筑物概况该工程为济南市某住宅楼地下车库通风排烟的设计，该地下车库层高,车库所用面积为，车库总停放车辆为132辆。
二系统方案的划分确定根据文献[1]车库的防火分类表，汽车库停车辆在50~150辆时，防火等级为三级。
地下汽车库的耐火等级应为一级。
文献[1]汽车库防火分区最大允许建筑面积表得，耐火等级为一级的地下车库的防火分区的最大允许建筑面积的2000m 2，汽车库内设有自动灭火系统时，其防火分区的最大建筑面积可以按表的规定增加一倍。
停车数超过十辆的地下车库应设置自动灭火系统。
综上所述，此系统设置自动灭火系统，防火分区最大允许建筑面积为4000m 2。
根据文献[1]面积超过2000m 2的地下车库应该设置机械排烟系统，排烟系统可与人防、排气、通风等合用。
设有机械排烟系统的汽车库，其每个排烟分区的建筑面积不宜超过2000m 2，且防烟分区不得跨越分防火分区。
根据上述，对此地下车库进行分区，防火分区共分两区，面积分别为，。
在对防火分区进行防烟分区，防烟分区可采用挡烟垂壁、隔墙或从顶棚下突出不下于的梁划分，防烟分区的面积依次为，，，。
三送排风和排烟的计算1.排风量的确定地下车库散发的有害物数量不能确定时，全面通风量可按换气次数确定。
根据文献[2]表地下汽车库平时排风量的确定中，出入频率较小的住宅建筑单层车库换气次数取4次/h ，计算换气体积时，当层高≤3m 时，按实际高度计算，当层高>3m 时，按3m 计算。
该地下车库的层高为，计算换气面积时取3m 。
根据文献[3]，f nV L式中 L —全面通风量，m 3/hn —换气次数，1/h f V —通风房间体积，m 3根据上述公式计算个防烟分区的排风量如下表：2.送风量的确定设置机械排风系统的车库，如用汽车坡道进行自然补风，车道断面的风速不应大于s ，以保证进出车辆不受影响[7]。
本车库采用自然补风时车道断面的风速：A Q v ==62859/(3600×8××2)=s<s ，符合要求，所以排风时用汽车坡道自然补风。
3.排烟量的确定文献[1]排烟风机的排烟量应按换气次数不小于6次/h 确定。
根据文献[3]，f nV L =式中 L —全面通风量，m 3/h n —换气次数，1/h f V —通风房间体积，m 3根据上述公式计算个防烟分区的排烟量如下表：3.补风量的确定文献[2]机械排烟设计要点中规定，设置机械排烟的地下室，应考虑不小于排烟量50％的机械补风。
防火分区一：b G =（26830+26830+29175）×50％=h 防火分区二：b G =27170×50％=13585m 3/h四 风口及风管布置与计算1.风管及风口的布置送排风口的布置应使室内气流分布均匀，避免通风死区,送风口设置位置宜远离排烟口，二者的水平距离不应小于5m 的原则[4]。
每个防烟分区应设置排烟口，排烟口宜设置在顶棚或靠近顶棚的墙面上，排烟口距防烟分区最远点的水平距离不超过30m [1]。
房间的机械排烟系统应该按防烟分区设置[2]。
根据文献[1]风管应采用不燃材料制作，并不应穿过防火墙、防火隔墙，当必须穿过时，除应满足本规范第条的要求外，还应在穿过处设置防火阀。
防火阀的动作温度宜为70℃，风管的保温材料应采用不燃材料或难燃材料；穿过防火墙的风管，其位于防火墙两侧各2m 范围内的保温材料应为不燃烧材料。
此系统排风排烟口分开布置。
（1）确定排风口、排烟口数量以及具体尺寸 排风口风速取不超过7m/s ，这里取6m/s根据文献[6]中对百叶风口的规定，假定排风口面积选取400mm ×300mm ，根据vA Q =得：Q =×6=s防烟分区一：排风量为15331m 3/h=s,p n ==个，取6个排风口，则每个排风口的实际流量为6=s ，根据v Q A ==6=，实际选取400mm ×300mm 的单层百叶风口。
防烟分区二：排风量为15331m 3/h=s,p n ==个，取6个排风口，则每个排风口的实际流量为6=s ，根据v Q A ==6=，实际选取400mm ×300mm 的单层百叶风口。
防烟分区三：排风量为16672m 3/h=s,p n ==个，取7个排风口，则每个排风口的实际流量为7=s ，根据v Q A ==6=，实际选取400mm ×300mm 的单层百叶风口。
防烟分区四：排风量为15525m 3/h=s,p n ==个，取6个排风口，则每个排风口的实际流量为6=，根据v Q A ==6=，选取400mm ×300mm 的单层百叶风口，实际风速为s ，满足要求。
根据文献[1]机械排烟管道风速，采用金属管道时不应大于20m/s ；采用内表面光滑的非金属材料风道时，不应该大于15m/s 。
排烟口的风速不宜超过10m/s 。
排烟口风速取10m/s 。
根据文献[6]百叶风口规格，假定排烟口面积为500mm ×600mm,根据vA Q =得：Q =××10=3m 3/s防烟分区一：排烟量为26830m 3/h=s,p n =3=个，取2个排烟口，则每个排风口的实际流量为2=s ，根据Q A ==10=，选取400mm ×900mm 的单层百叶风口，实际风速为s ，满足要求。
防烟分区二：排烟量为26830m 3/h=s,p n =3 =个，取2个排烟口，则每个排风口的实际流量为2=s ，根据Q A ==10=，选取400mm ×900mm 的单层百叶风口，实际风速为s ，满足要求。
防烟分区三：排烟量为29175m 3/h=s,p n =3=个，取3个排烟口，则每个排风口的实际流量为3=s ，根据v Q A ==10=，选取400mm ×800mm 的单层百叶风口，实际风速为9m/s ，满足要求。
防烟分区四：排烟量为27170m 3/h=s,p n =3=个，取2个排烟口，则每个排风口的实际流量为2=s ，根据v Q A ==10=，选取400mm ×1000mm 的单层百叶风口，实际风速为9m/s ，满足要求。
（2）确定补风系统风口数量与尺寸 由上可知： 防火分区一：b G =h 防火分区二：b G =13585m 3/h防火分区分设补风系统，排风口风速取不超过7m/s ，这里取6m/s ，根据文献[6]百叶风口规格，假定排烟口面积为500mm ×700mm,根据vA Q =得：Q =××6=s防火分区一：补风量为h=s,p n ==个，取5个补风口，则每个补风口的实际流量为5=s ，根据v Q A ==6=，选取700mm ×500mm 的单层百叶风口,实际风速为s ，满足要求。
防火分区二：补风量为13585m 3/h=s,p n ==个，取2个补风口，则每个补风口的实际流量为2=s ，根据v Q A ==6=，选取600mm ×500mm 的单层百叶风口，实际风速为s ，满足要求。
（3）排烟口、排风口的布置形式如下： 防烟分区一：防烟分区二：防烟分区三：防烟分区四：2.排风系统风管计算根据文献[3]民用及辅助建筑物机械排风时干管风速取5~8m/s，支管风速取2~5m/s。
取干管风速为7m/s，支管风速为4m/s。
根据文献[5]中对矩形风管的规定选择标准规格。
防烟分区一：管段号流量m3/s 假定流速m/s管段截面积m2管段截面标准规格实际截面积m2实际流速m/s1 4 500×4002 4 500×4003、4 7 500×4005 4 500×4006 4 500×4007、8 7 1000×4009 4 500×40010 4 500×400防烟分区二：防烟分区三：防烟分区四：3.校核排烟系统当发生火灾时，排风系统关闭，运行排烟系统。
防烟分区一：风管使用镀锌钢管，排烟速度不大于20m/s，满足要求。
防烟分区二：风管使用镀锌钢管，排烟速度不大于20m/s，满足要求。
防烟分区三：风管使用镀锌钢管，排烟速度不大于20m/s，满足要求。
防烟分区四：风管使用镀锌钢管，排烟速度不大于20m/s，满足要求。
4.补风系统风管的确定补风时干管风速取5~8m/s，支管风速取2~5m/s。
取干管风速为7m/s，支管风速为4m/s。
防火分区一：管段号流量m3/s 假定流速m/s管段截面积m2管段截面标准规格选择实际截面积m2实际流速m/s1 7 630×5002 7 1250×5003 4 1250×5004 7 1000×1000 15 7 1250×10006 7 1600×1000防火分区二：管段号流量m3/s 假定流速m/s管段截面积m2管段截面标准规格选择实际截面积m2实际流速m/s1 7 1250×3002 7 630×300五水力计算与不平衡调整1.排风系统防烟分区一：根据文献[8]确定通风管道单位长度摩擦阻力，确定局部阻力系数。
管段编号长度l(m)流速宽（mm高（mm流速当量直径动压1/2ρv局部阻力局部压力损失单位长度摩擦摩擦压力损失管段压力最不利环路为1（2）-3-4-7、8-11最不利环路的总阻力为+++=环路5（6）-78-11总阻力为环路9-11总阻力为不存在阻力不平衡防烟分区二:最不利环路为1（2）-3-4-7、8-11最不利环路的总阻力为+++=环路5（6）-78-11总阻力为环路9-11总阻力为不存在阻力不平衡防烟分区三：最不利环路为12-14总阻力为++++=环路5（6）-7-8-11-12-14总阻力为+++= 环路9（10）-11-12-14总阻力为++=环路13-14总阻力为+=不存在阻力不平衡防烟分区四：最不利环路0-12总阻力为++++=环路5-6-7-9-10的总阻力为++++=环路8-9-10-12的总阻力为++=，阻力不平衡率为（）/=％>15％环路11-12的总阻力为+=，阻力不平衡率为（）/=67％>15％由于阻力不平衡率较大，调节风管尺寸已无法达到平衡，故使用阀门进行调节。
2.排烟系统防烟分区一：最不利环路为+++=防烟分区二：最不利环路为+++=防烟分区三：最不利环路为+++++=防烟分区四：最不利环路为+39+++109=3.补风系统防火分区一：最不利环路为1-2-4-5-6：总阻力为++++= 防火分区二：补风系统的总阻力为+=六风机、阀门设备选型1.风机的选型根据文献[2]选择风机：排风和排烟使用同一风机，选择HTF-II型消防高温排烟风机，四个防烟分区使用同一型号风机，主要参数如下表：补风系统选取HTFD-I型单速节能低噪风机箱防火分区一的补风系统选择的风机如下：防火分区一的补风系统选择的风机如下：2.阀门的选择根据文献[9]防火阀：70℃温度熔断器自动关闭（防火），可输出联动讯号，用于通风空调系统风管内，防止火势沿风管蔓延。
