动臂式塔吊我国90年代以来，特别是近年超级摩天建筑的崛起势不可挡。
深圳地王大厦位于城市金三角地段，主楼采用钢、混凝土组合结构，用钢2.5万吨。
大厦于1993年4月开工，历时三年，耗资40亿港元，完成总计69层、建筑面积26.6万平方米、高384米的建筑，成为当时亚洲第一高楼。
工程施工总承包商日本熊谷组引进2台起重量达50t的法福克大型自升式动臂塔机m440d，创造了9天4层楼的钢结构安装新速度，开创了大型动臂塔机在我国超高层钢结构施工的新纪元。
从此，伴随着城市建设的迅猛发展，大型自升式动臂塔机已经和中国城市标志性建筑越来越紧密的联系在了一起。
特别是预计2009年封顶的东莞台商会馆，使用了湖南江麓机电科技有限公司生产的qtd480动臂塔机，该机于2007年按照国家和行业标准，参照国际标准设计并于2008年初制造投产，第一台已经于08年4月份安装在东莞第一高楼工程。
该机各项技术性能先进：起升高度（独立高度）45米，固定附着安装高度达399米、最大起重量32吨。
是目前国内性能突出的大型动臂塔机。
此外，湖南中联08年5月推出了tcr6055动臂塔机，起重力矩达到640t.m，抚顺永茂也将推出stl720同类塔机。
这里说的大型动臂式塔机，已经不是传统意义上的下回转、非自升式动臂式塔机，而是代表着大起重量、大起升高度、大起升速度的当代重型建筑起重机。
就上述典型工程施工来说，大型动臂式塔机是其首选，甚至是唯一选择。
能够创造如此多“第一”的大型动臂塔机必然有其在性能、结构、应用技术等方面的特殊性，必然有其在安全使用方面的特殊要求。
1性能参数大型动臂塔机除具备外爬、内爬、行走功能外，特殊功能（1）大起重量现代大型建筑工程采用了钢或钢、混凝土组合结构，吊装单元的重量大大提高，异型、组合结构通常达到32吨，最大达到80余吨。
因此，大型动臂塔机配置重型主起升系统，最大起重量通常在32至100吨。
（2）大起升高度由于采用了特殊的爬升体系，起重机可随建筑结构整体爬高，起升高度大幅度提高。
动臂式塔式起重机在超高层建筑中的应用摘要：随着建筑行业的不断发展，对于起重机的要求也越来越高。
其中动臂式塔式起重机在建筑行业中的应用比较广泛。
因此，探讨动臂式塔式起重机在超高层建筑中的应用具有重要的意义。
本文首先对动臂塔式起重机的发展及其应用进行了概述，详细探讨了动臂式塔式起重机在超高层建筑中的应用，旨在促进建筑行业的发展。
关键词：动臂式塔式起重机；超高层；应用超高层的建筑施工中，都会使用到动臂式塔式起重机，作为建筑施工现场中的垂直和水平运输主要工具，由于其升起高度很高，覆盖的面积很广，多以在安装和拆除的过程中需要注意的事项有很多，既要保证其使用的实用性、经济型、安全性，也要保证拆除的过程不会影响建筑本身结构，不会对施工人员造成威胁。
1 动臂塔式起重机的发展及其应用动臂塔式起重机（即俯仰臂架塔机）是历史上最早出现的塔机型式，从第二次世界大战结束后到20世纪60年代，由于动臂式塔机的施工效益显著，从工业建筑到民用建筑，从造船厂到港口码头，从钢结构建筑到电站建设，动臂式塔机无处不在，动臂式塔机占有塔机市场的大部分份额。
我国的塔机行业是在20世纪50年代起步，当时引进的样机也是德国出产的动臂式塔机。
但是从20世纪70年代开始，由于技术的局限性，动臂式塔机很少能带载变幅，大部分塔机都要靠在轨道上行走来改变吊装物的水平位置，这一致命缺点使其逐渐被挤出建筑市场，小车变幅塔机取代了动臂式塔机的地位。
小车变幅塔机优点在于可以轻而易举地带载变幅，变幅时吊重能水平移动，这样不仅变幅功率很小，而且吊重安装就位准确，操作容易，臂架长度远超动臂式塔机。
小车变幅塔机形式多样，有上回转、下回转、附着、内爬、行走等多种形式，适应范围广。
从20世纪80年初至步入21世纪，随着我国经济的高速发展，城市规模的不断扩大，建筑物的增多，对塔机的需求量剧增，塔机市场空前的繁荣，塔机产品的技术性能也得到显著的提高。
而在这期间，小车变幅的塔机是我国塔机市场的主角，动臂式塔机只在一小部分高层建筑施工中得到应用。
第五章主要施工方案及主要机具配置5.1 锅炉专业主要施工方案5.1。
1 锅炉钢架吊装塔式将钢结构分成主体钢架和辅助钢架,主要结构组成有六个部分组成：筒式框架、大板梁和炉顶桁架、锅炉两侧辅钢架、炉前辅钢架、钢平台和空气预热器钢架。
主钢架部分由四根断面尺寸为2.5m×2.5m箱体结构的主立柱及K字横梁斜撑构成。
主立柱纵向中心间距31。
5m、横向中心间距30。
5 m，左右两侧辅钢架中心距离51m，柱顶标高121。
20m，大板梁顶标高127.3m.辅钢架构件重量较轻，主要承担平台扶梯、烟风道和管道重量,两根大板梁每根整体自重约330t.5。
1.1.1 锅炉钢架安装整体思路钢架主吊机的选择既要满足主钢架吊装、构件数量多、单件重量重、吊装进度快以及控制范围广的要求，又要满足使用不受周围环境的影响和不影响周围建筑安装、施工等诸多条件的要求，特别是要满足主钢架吊装完后直接可以进行受热面的吊装。
主吊机选用M1280D/140t、FZQ-600、炉顶吊300tm/30t、750t履带式起重机及KH700/150t履带式起重机以满足锅炉吊装任务.5。
1.1。
2 锅炉钢架的安装条件炉钢架安装前土建应具备的条件为钢架吊装前20天锅炉基础应养护完毕并将其基准线（锅炉的纵横中心线和标高以及每个柱基础的十字线和标高）交付安装单位,锅炉运输道路已按图（大件运输道路布置图）要求施工完毕，并已交付使用，锅炉基础上已清理，道路两侧特别是上海电力安装第二工程公司 5-1道路转弯处应无障碍物，以免影响个别超大件的运输。
安装的力能（配电盘、电焊机、空压机、氧、乙炔等)已布置完毕并能投入使用。
5.1。
1。
3 钢架吊装顺序锅炉钢架的安装以自下而上的顺序方式。
主钢架吊装必须逐层吊装逐层找正逐层验收，大板梁吊装前应对主钢架整体验收后才能进行。
副钢架吊装在第一层安装验收完毕后,其它各层吊装可选用分层式吊装方法直至顶层,整体验收。
M1280D/140t和FZQ-600自升塔式起重机的安装高度随着钢架的升高而升高，M1280D/140t 起重机在吊主钢架时附着于主钢架立柱,FZQ-600起重机在吊副钢架时附着于锅炉钢架的刚性平面，其高度在升高过程中满足各层钢架吊装的需要。
上海中心大厦工程施工技术介绍（考察总结）中建设集团有限公司济南分公司2013年4月13日前言上海中心大厦已经是目前国内最高的摩天大厦，与我们集团承揽的广西九洲国际工程特点大为不同，其结构典型，造型奇特，工艺复杂，技术先进，是行业关注最高的超高层建筑，是世界瞩目的超级工程。
为丰富超高层施工经验，储备超高层施工技术，筹备集团公司承揽的济南恒大金融中心，上海中心大厦是济南分公司超高层小组考察的重点对象。
2013年4月2日，经过和各方联系，获许进入上海中心大厦实地考察，上海建工集团一公司副总工程师徐磊博士带领参观讲解。
虽然参观前对本工程已经有所了解并编写了考察大纲，但还是被其恢弘的气势所震撼，现场施工专业分包众多，施工人数多达1300人；现场施工组织井然有序，多种大型机械同时运转，垂直运输畅通无阻，施工人员可直达500米顶模钢平台；平台安全稳固，视野开阔，堆载了大量材料和设备，各专业可同时作业，施工方便。
平台之上可俯视492米的上海金融中心和上海外滩，蔚为壮观。
我们想将来我们施工的济南恒大金融中心工程也必须呈现出这种恢弘气势，把济南恒大金融中心建造成为超高层中的标杆工程，为集团公司发展做出重大贡献。
对此我们充满了信心，并一直在努力做好前期准备工作。
为了丰富超高层施工经验，承揽到“高、大、精、尖、难、特”具有时代和标志性意义的工程，建设我们自己的摩天大厦，我们一直在行动！上海建工集团对知识产权保护意识较强，该工程技术资料只能通过网络和现场简要介绍获取，虽然该项综合技术总结困难重重，但我们有必要进行考察总结，形成我们自己的专业技术储备，让每一位超高层小组成员熟悉和了解。
由于未从施工单位获取任何资料，该报告通过参照网络资料并根据个人经验得出，水平有限，不当之处，请公司领导和专家批评指正。
目录一、工程概况 (3)1.1、建筑概况 (3)1.2、结构概况 (4)1.3、施工现状 (4)二、施工重难点及应对措施 (5)三、施工组织安排 (10)3.1、总体部署 (10)3.2、施工进度 (11)四、施工技术介绍 (12)4.1、工程测量施工技术 (12)4.2、塔吊运输体系选择 (16)4.2、模板体系施工技术 (18)4.3、高性能混凝土输送 (23)4.4、施工电梯布置 (27)4.5、脚手架施工技术 (30)4.6、钢结构安装技术 (32)4.7、玻璃幕墙施工技术 (33)4.8、BIM应用技术 (34)四、参建单位 (34)五、结束语 (35)一、工程概况1.1、建筑概况本工程总用地面积约30368m2，总建筑面积约574058m2，其中地上总建筑面积约410139m2。

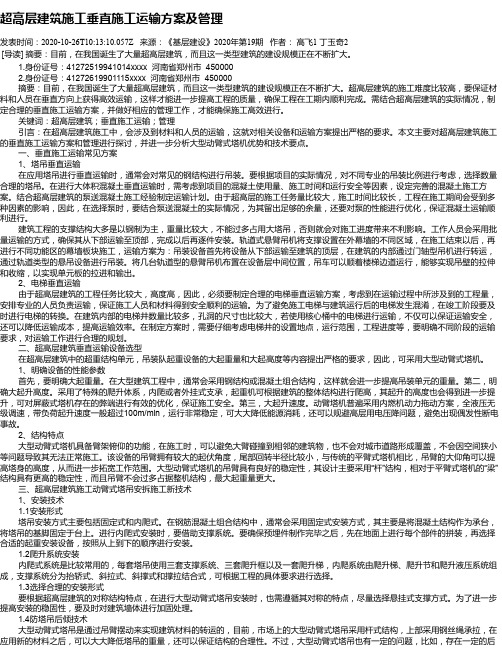

超高层建筑施工垂直施工运输方案及管理发表时间：2020-10-26T10:13:10.057Z 来源：《基层建设》2020年第19期作者：高飞1 丁玉奇2[导读] 摘要：目前，在我国诞生了大量超高层建筑，而且这一类型建筑的建设规模正在不断扩大。
1.身份证号：41272519941014xxxx 河南省郑州市 4500002.身份证号：41272619901115xxxx 河南省郑州市 450000摘要：目前，在我国诞生了大量超高层建筑，而且这一类型建筑的建设规模正在不断扩大。
超高层建筑的施工难度比较高，要保证材料和人员在垂直方向上获得高效运输，这样才能进一步提高工程的质量，确保工程在工期内顺利完成。
需结合超高层建筑的实际情况，制定合理的垂直施工运输方案，并做好相应的管理工作，才能确保施工高效进行。
关键词：超高层建筑；垂直施工运输；管理引言：在超高层建筑施工中，会涉及到材料和人员的运输，这就对相关设备和运输方案提出严格的要求。
本文主要对超高层建筑施工的垂直施工运输方案和管理进行探讨，并进一步分析大型动臂式塔机优势和技术要点。
一、垂直施工运输常见方案1、塔吊垂直运输在应用塔吊进行垂直运输时，通常会对常见的钢结构进行吊装。
要根据项目的实际情况，对不同专业的吊装比例进行考虑，选择数量合理的塔吊。
在进行大体积混凝土垂直运输时，需考虑到项目的混凝土使用量、施工时间和运行安全等因素，设定完善的混凝土施工方案。
结合超高层建筑的泵送混凝土施工经验制定运输计划。
由于超高层的施工任务量比较大，施工时间比较长，工程在施工期间会受到多种因素的影响，因此，在选择泵时，要结合泵送混凝土的实际情况，为其留出足够的余量，还要对泵的性能进行优化，保证混凝土运输顺利进行。
建筑工程的支撑结构大多是以钢制为主，重量比较大，不能过多占用大塔吊，否则就会对施工进度带来不利影响。
工作人员会采用批量运输的方式，确保其从下部运输至顶部，完成以后再逐件安装。
设计说明1. 设计依据《建筑结构荷载规范》（GB 50009-2001）《钢结构设计规范》（GB 50017-2003）《建筑抗震设计规范》（GB 50011-2001）《钢结构工程施工质量验收规范》（GB 50205-2001）《建筑钢结构焊接规程》（JGJ 181-2002）《高层民用建筑钢结构技术规程》（JGJ 99-98）《M1280D塔吊使用说明书》和《M600D塔吊使用说明书》；《中央电视台大型塔吊定位及基础施工方案》和《大型塔吊爬升工况方案》；华东建筑设计研究院结构施工图纸和澳大利亚FA VCO塔吊公司提供的各工况荷载；其它现行规范和标准；2. 工程概况中央电视台新台址建设工程建于朝阳路、光华路和东三环路交界处的CBD中央商务区内，基地总面积196,960m2，由CCTV主楼、TVCC电视文化中心以及服务楼组成。
CCTV主楼位于场地的西南，包括两座斜塔楼，连接两座斜塔楼顶部的14层高的悬臂结构，以及10层裙楼与三层地下室。
塔楼由核心筒、内部结构、外框筒三部分组成。
塔楼内部核心筒及内柱为竖直，塔楼1和塔楼2外框筒双向倾斜。
塔吊分别布置在两塔楼内核心筒内，本设计仅对塔楼一和塔楼二四台大型塔吊（两台M1280D和M600D）进行移位前的支撑设计，为临时措施结构，塔吊使用完成时拆除。
3．设计荷载3.1 荷载组合和组合系数1）荷载组合对于本工程采用的大型M1280D塔吊，在进行支撑结构设计时按照塔身高度为56m，两道夹持间距为17m，根据澳大利亚FA VCO公司确认可适用的夹持距离为17~24m。
支撑架设计时仅考虑了如下塔吊荷载：支撑架使用状态的自重；塔吊的自重荷载；最大起重构件重量；风荷载(风速为20m/s和40m/s)；地震荷载（峰值加速度取100gal，根据其他工程经验且约高于北京地区8度多遇地震地面加速度峰值）；并且考虑了塔吊工作和非工作的两个状态。
注意：当风速大于20m/s时应立即停止工作。
