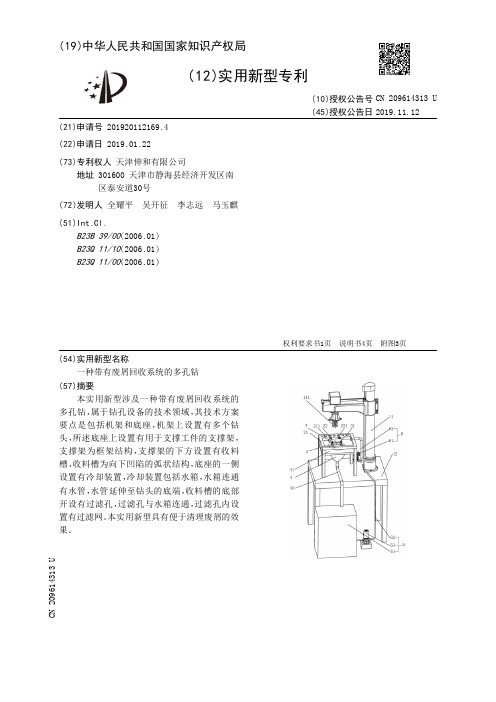

【CN209614329U】一种高效蝶阀打孔碎屑收集装置【专利】

专利名称：高性能蝶阀
专利类型：实用新型专利
发明人：雷功瑜,章成选
申请号：CN201821645891.6申请日：20181011
公开号：CN209026215U
公开日：
20190625
专利内容由知识产权出版社提供
摘要：一种高性能蝶阀。

主要解决现有浮动式阀座与阀体之间采用O形圈密封使用温度不高，而有高温要求时，阀座又不能补偿反向压时蝶板的位移量，介质作用力不能辅助阀座密封实现双向承压的问题。

其特征在于：所述阀座与阀体之间设有耐高温的柔性密封组件，所述柔性密封组件与限位组件之间依次设置有密封环压套、弹性挤压件、支撑垫圈，所述密封环压套压紧柔性密封组件使阀体与阀座密封。

其优点在于既能保证双向压的密封效果，又能适应高温介质工况，大大提高蝶阀的使用性能。

申请人：凯喜姆阀门有限公司
地址：325000 浙江省温州市龙湾区永兴街道滨海四道999号
国籍：CN
代理机构：温州金瓯专利事务所(普通合伙)
代理人：林岩龙
更多信息请下载全文后查看。

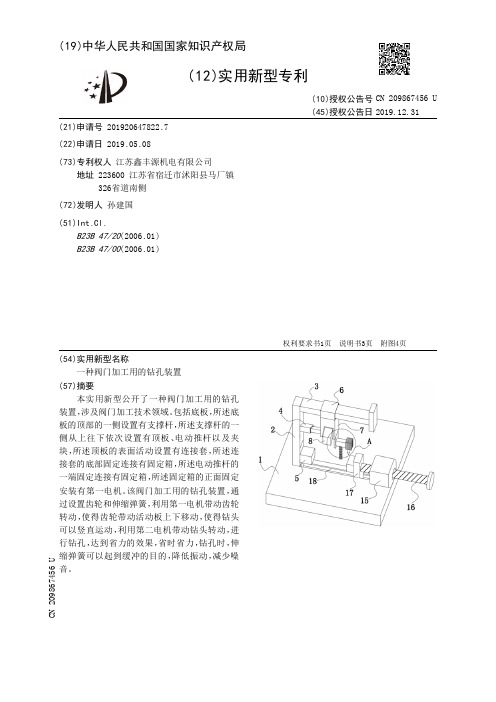

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920647822.7(22)申请日 2019.05.08(73)专利权人 江苏鑫丰源机电有限公司地址 223600 江苏省宿迁市沭阳县马厂镇326省道南侧(72)发明人 孙建国　(51)Int.Cl.B23B 47/20(2006.01)B23B 47/00(2006.01)(54)实用新型名称一种阀门加工用的钻孔装置(57)摘要本实用新型公开了一种阀门加工用的钻孔装置，涉及阀门加工技术领域。

包括底板，所述底板的顶部的一侧设置有支撑杆，所述支撑杆的一侧从上往下依次设置有顶板、电动推杆以及夹块，所述顶板的表面活动设置有连接套，所述连接套的底部固定连接有固定箱，所述电动推杆的一端固定连接有固定箱，所述固定箱的正面固定安装有第一电机。

该阀门加工用的钻孔装置，通过设置齿轮和伸缩弹簧，利用第一电机带动齿轮转动，使得齿轮带动活动板上下移动，使得钻头可以竖直运动，利用第二电机带动钻头转动，进行钻孔，达到省力的效果，省时省力，钻孔时，伸缩弹簧可以起到缓冲的目的，降低振动，减少噪音。

权利要求书1页 说明书3页 附图4页CN 209867456 U 2019.12.31C N 209867456U权　利　要　求　书1/1页CN 209867456 U1.一种阀门加工用的钻孔装置，包括底板（1），其特征在于：所述底板（1）的顶部的一侧设置有支撑杆（2），所述支撑杆（2）的一侧从上往下依次设置有顶板（3）、电动推杆（4）以及夹块（5），所述顶板（3）的表面活动设置有连接套（6），所述连接套（6）的底部固定连接有固定箱（7），所述电动推杆（4）的一端固定连接有固定箱（7），所述固定箱（7）的正面固定安装有第一电机（8），所述第一电机（8）的输出轴固定连接有贯穿并延伸至固定箱（7）内部的齿轮（9），所述固定箱（7）内设有两组对称的活动板（10），两组所述活动板（10）之间设有齿轮（9），且右侧活动板（10）底部的一侧固定连接有连接板（11），所述连接板（11）的一端固定设置有第二电机（12），所述第二电机（12）的输出轴固定连接有钻头（13），所述连接板（11）的底部固定设置有伸缩弹簧（14）；所述底板（1）顶部的另一侧固定安装有固定座（15），所述固定座（15）的内部螺纹插设有螺纹杆（16），所述螺纹杆（16）的一端贯穿固定座（15）并延伸至底板（1）的上方，所述底板（1）的顶部活动设置有活动块（17），所述螺纹杆（16）的一端与活动块（17）的侧面相贴设置。

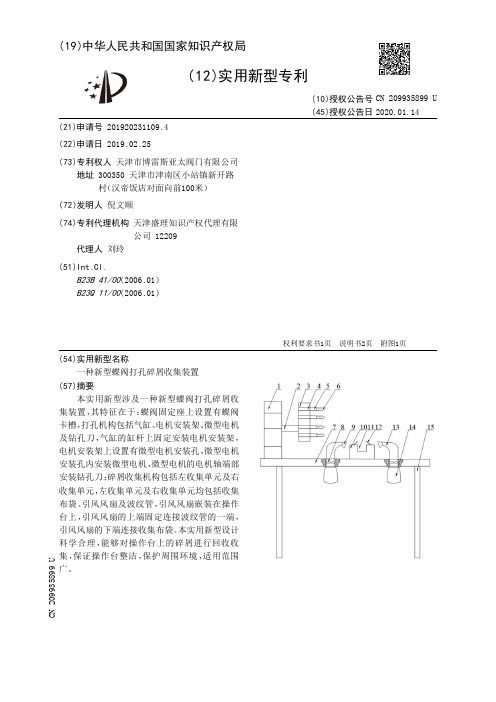

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920231109.4(22)申请日 2019.02.25(73)专利权人 天津市博雷斯亚太阀门有限公司地址 300350 天津市津南区小站镇新开路村（汉帝饭店对面向前100米）(72)发明人 倪文顺　(74)专利代理机构 天津盛理知识产权代理有限公司 12209代理人 刘玲(51)Int.Cl.B23B 41/00(2006.01)B23Q 11/00(2006.01)(54)实用新型名称一种新型蝶阀打孔碎屑收集装置(57)摘要本实用新型涉及一种新型蝶阀打孔碎屑收集装置，其特征在于：蝶阀固定座上设置有蝶阀卡槽，打孔机构包括气缸、电机安装架、微型电机及钻孔刀，气缸的缸杆上固定安装电机安装架，电机安装架上设置有微型电机安装孔，微型电机安装孔内安装微型电机，微型电机的电机轴端部安装钻孔刀；碎屑收集机构包括左收集单元及右收集单元，左收集单元及右收集单元均包括收集布袋、引风风扇及波纹管，引风风扇嵌装在操作台上，引风风扇的上端固定连接波纹管的一端，引风风扇的下端连接收集布袋。

本实用新型设计科学合理，能够对操作台上的碎屑进行回收收集，保证操作台整洁，保护周围环境，适用范围广。

权利要求书1页 说明书2页 附图1页CN 209935899 U 2020.01.14C N 209935899U权　利　要　求　书1/1页CN 209935899 U1.一种新型蝶阀打孔碎屑收集装置，其特征在于：包括支撑柱及安装在支撑柱上的操作台，所述操作台上设置有打孔机构、碎屑收集机构及蝶阀固定座，所述蝶阀固定座上设置有蝶阀卡槽，所述打孔机构包括气缸、电机安装架、微型电机及钻孔刀，所述气缸的缸杆上固定安装所述电机安装架，所述电机安装架上设置有微型电机安装孔，所述微型电机安装孔内安装所述微型电机，所述微型电机的电机轴端部安装所述钻孔刀；所述碎屑收集机构包括左收集单元及右收集单元，所述左收集单元及右收集单元均包括收集布袋、引风风扇及波纹管，所述引风风扇嵌装在所述操作台上，所述引风风扇的上端固定连接波纹管的一端，所述引风风扇的下端连接所述收集布袋。

专利名称：钻孔废屑收集装置专利类型：实用新型专利
发明人：于建滨,胡安祖,仇媛媛申请号：CN200720306569.6申请日：20071227
公开号：CN201136064Y
公开日：
20081022
专利内容由知识产权出版社提供
摘要：本实用新型的钻孔废屑收集装置，通过结构简易的套筒结构将收集装置直接套装在钻头上使用，从而实现在钻孔的同时即可收集废屑。

包括有尾套、内套、长套和收集座。

尾套从后部连接内套，内套从后部连接长套，收集座嵌入并安装到长套的前端部。

尾套、内套、长套和收集座分别具有钻头穿过的通孔。

在使用时，将钻头依次穿过尾套、内套、长套和收集座的通孔，整个收集装置的收集座被挤压在被钻孔工件表面。

当进行钻头在工件表面进行钻孔时，所产生的废屑即进入到长套的内腔，从而被收集起来。

申请人：南车四方机车车辆股份有限公司
地址：266111 山东省青岛市城阳区棘洪滩镇
国籍：CN
代理机构：北京元中知识产权代理有限责任公司
代理人：陈磊
更多信息请下载全文后查看。

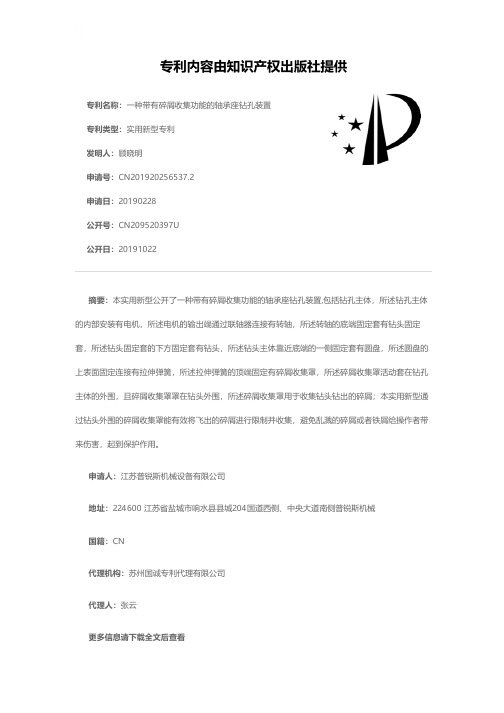

专利名称：一种带有碎屑收集功能的轴承座钻孔装置专利类型：实用新型专利
发明人：顾晓明
申请号：CN201920256537.2
申请日：20190228
公开号：CN209520397U
公开日：
20191022
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种带有碎屑收集功能的轴承座钻孔装置,包括钻孔主体，所述钻孔主体的内部安装有电机，所述电机的输出端通过联轴器连接有转轴，所述转轴的底端固定套有钻头固定套，所述钻头固定套的下方固定套有钻头，所述钻头主体靠近底端的一侧固定套有圆盘，所述圆盘的上表面固定连接有拉伸弹簧，所述拉伸弹簧的顶端固定有碎屑收集罩，所述碎屑收集罩活动套在钻孔主体的外围，且碎屑收集罩罩在钻头外围，所述碎屑收集罩用于收集钻头钻出的碎屑；本实用新型通过钻头外围的碎屑收集罩能有效将飞出的碎屑进行限制并收集，避免乱溅的碎屑或者铁屑给操作者带来伤害，起到保护作用。

申请人：江苏普锐斯机械设备有限公司
地址：224600 江苏省盐城市响水县县城204国道西侧、中央大道南侧普锐斯机械
国籍：CN
代理机构：苏州国诚专利代理有限公司
代理人：张云
更多信息请下载全文后查看。

专利名称：一种用于阀门加工的废屑收集处理设备专利类型：实用新型专利
发明人：黄金平
申请号：CN202122293288.4
申请日：20210923
公开号：CN216178845U
公开日：
20220405
专利内容由知识产权出版社提供
摘要：本实用新型涉及零件加工技术领域，且公开了一种用于阀门加工的废屑收集处理设备，包括机体、设置在机体上的零件卡盘和打磨机，所述机体的前后两侧均开设有滑槽，所述机体的顶部开设有两组连接腔，所述滑槽的内部滑动连接有两组滑块。

该用于阀门加工的废屑收集处理设备，通过顶块和第二弹簧之间的配合，进而在开启电动推杆使顶棍左右移动时，顶块将会顶动连接杆移动，而在连接杆无法继续移动时，顶块将会进入凹槽并挤压第二弹簧，在顶块脱离通孔后，第二弹簧将会弹出顶块，从而使顶块能够反向顶动连接杆移动，从而通过连接杆的左右摆动带动风扇左右摆动，使风扇能够吹去机体上全部的废屑，方便了废屑回收的工作。

申请人：黄金平
地址：274000 山东省菏泽市牡丹区昆明路银田国际产业园B2楼
国籍：CN
代理机构：合肥市科融知识产权代理事务所(普通合伙)
代理人：王前程
更多信息请下载全文后查看。
