伸缩缝模板固定装置(实用新型专利)

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202020430919.5(22)申请日 2020.03.27(73)专利权人 东亚装饰股份有限公司地址 266000 山东省青岛市市北区辽宁路228号(72)发明人 刘卓立　江山　刘晓慧　吴礼　(74)专利代理机构 青岛清泰联信知识产权代理有限公司 37256代理人 李祺(51)Int.Cl.E04B 2/76(2006.01)E04B 1/68(2006.01)E04B 1/94(2006.01)(54)实用新型名称轻钢龙骨石膏板隔墙伸缩缝结构(57)摘要本实用新型公开了轻钢龙骨石膏板隔墙伸缩缝结构，包括隔墙龙骨、竖直防火石膏板、单层防火石膏板、伸缩缝条和自攻螺丝，隔墙龙骨之间填充竖直防火石膏板，隔墙龙骨的上下两侧分别设有单层防火石膏板，单层防火石膏板上安装若干个自攻螺丝，单层防火石膏板之间的缝隙中安装伸缩缝条，该结构中，每十米需单独树立隔墙龙骨的主骨，主骨间封竖直防火石膏板，根据耐火需求填充防火岩棉，隔墙龙骨竖立完毕后，面封石膏板时，在主骨预留封石膏板位置的面层石膏板处预留15mm伸缩缝，伸缩缝内安装铝制伸缩缝条，并用自攻螺丝铆固，面层批腻子刷乳胶漆或其他饰面，从而有效防止轻钢龙骨石膏板隔墙墙面开裂。

权利要求书1页 说明书3页 附图4页CN 211817211 U 2020.10.30C N 211817211U1.轻钢龙骨石膏板隔墙伸缩缝结构，包括隔墙龙骨(1)、竖直防火石膏板(2)、单层防火石膏板(3)、伸缩缝条(4)和自攻螺丝(5)，其特征在于：所述隔墙龙骨(1)之间填充竖直防火石膏板(2)，所述隔墙龙骨(1)的上下两侧分别设有单层防火石膏板(3)，所述单层防火石膏板(3)上安装若干个自攻螺丝(5)，所述单层防火石膏板(3)之间的缝隙中安装伸缩缝条(4)。

2.如权利要求1所述的轻钢龙骨石膏板隔墙伸缩缝结构，其特征在于：所述伸缩缝条(4)包括缝条板(41)、褶皱板(42)和螺丝孔(43)，所述缝条板(41)的中心处设有褶皱板(42)，所述缝条板(41)的两端分别设有螺丝孔(43)。

专利名称：一种桥梁伸缩缝安装调节工具
专利类型：实用新型专利
发明人：秘向博,杨星蕊,安伟胜,李峰,贾运宝,聂小明,李雪姣,付宇,陆干春
申请号：CN201820330090.4
申请日：20180312
公开号：CN208023404U
公开日：
20181030
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种桥梁伸缩缝安装调节工具，包括支架和移动框，所述支架前侧右端的下部安装有控制面板，且控制面板前侧由上而下依次安装有开关A、开关B和LED灯开关，所述支架中部竖直向下开设有移动槽，所述支架顶端中部内竖直向下镶嵌安装有第一气缸。

本实用新型由于在固定板底部左侧水平向左固定连接有第二气缸，且第二气缸左端与第二活塞杆连接，所述第二活塞杆左端与支柱右侧上部水平焊接，在使用者需要对伸缩缝在竖直方向上对齐桥梁的预留槽时，第二气缸通过第二活塞杆带动移动槽在固定横杆上左右移动即可，快捷方便，省时省力，较为实用，适合广泛推广与使用。

申请人：秘向博
地址：050011 河北省石家庄市桥西区建设南大街36号河北省交通规划设计院
国籍：CN
更多信息请下载全文后查看。

专利名称：一种桥梁伸缩缝底衬结构专利类型：实用新型专利
发明人：曾明刚,任彪明,何良忠
申请号：CN201820084812.2
申请日：20180118
公开号：CN207760722U
公开日：
20180824
专利内容由知识产权出版社提供
摘要：本实用新型提供一种桥梁伸缩缝底衬结构，包括侧撑、水囊和圆柱孔；所述水囊的外侧固定对称安装有两个侧撑，且侧撑的顶部分别对称设置有两个圆柱孔。

水囊的设置，通过向水囊中注入盐水，相对于气体而言，盐水的体积受到温度变化影响较小，在温度发生急剧变化时，有利于避免充满盐水的水囊体积发生明显的变化，影响到液态聚氨酯高分子弹性体凝固后的形态结构，而且水囊的顶部设置有塑形缝隙，浇筑的液态聚氨酯高分子弹性体凝固时可以在塑形缝隙的辅助下先在缝隙处汇集填充，提高聚氨酯高分子弹性体液体浇筑密度，并且最终还会形成波浪结构，波浪结构可以提高聚氨酯高分子弹性体的水平伸缩效果。

申请人：曾明刚
地址：563000 贵州省贵阳市观山湖区阳关大道附100号贵阳高新信息软件中心C栋
国籍：CN
代理机构：北京卓特专利代理事务所(普通合伙)
代理人：段宇
更多信息请下载全文后查看。

专利名称：一种现浇砼双墙间变形缝模板支撑装置及其施工方法
专利类型：发明专利
发明人：任斌向,何曙光,向海静,张增国,赵介林,郭卫萍,王超,陈禹,任星宇
申请号：CN201310273995.4
申请日：20130702
公开号：CN103321415A
公开日：
20130925
专利内容由知识产权出版社提供
摘要：本发明提供一种现浇砼双墙间变形缝模板支撑装置。

该支撑装置包括：多个沿竖直方向串联成一排的支撑元件以及起吊横杆，其中各支撑元件放置成其长度和宽度位于水平方向，长度方向平行于模板，宽度方向垂直于模板，各支撑元件的各端部处沿宽度方向形成两个枢接点，相邻两个支撑元件上位于同一侧的枢接点与活动连杆枢接在一起；起吊横杆连接在最上方的支撑元件的一个枢接点处，使得当向上的拉力施加在所述起吊横杆上时，能够让各支撑元件连接有起吊横杆的这一侧绕另一侧向上偏转，从而减少所述变形缝支撑部件整体的宽度。

该支撑装置设置在变形缝位置可以提高双墙变形缝内的刚度，以降低及避免涨模、位移之类的施工质量事故。

申请人：龙元建设集团股份有限公司
地址：200434 上海市虹口区逸仙路768号
国籍：CN
代理机构：上海宏威知识产权代理有限公司
代理人：金利琴
更多信息请下载全文后查看。

专利名称：一种建筑模板的加固装置
专利类型：实用新型专利
发明人：裴宏刚,胡雨生,田双续,吕志峰,贾会高,路贻宝,谭祥申请号：CN202120799568.X
申请日：20210419
公开号：CN215631655U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本实用新型提出了一种建筑模板的加固装置，涉及建筑模板加固技术领域，包括围设形成井字形结构的第一滑杆、第二滑杆、第一夹杆和第二夹杆，第一滑杆和第二滑杆平行设置且均贯穿第一夹杆和第二夹杆，第一滑杆背离第二滑杆的一侧设置有螺纹杆，螺纹杆的一端通过轴承与第一滑杆转动连接，螺纹杆上螺纹连接有螺母，第一夹杆和第二夹杆靠近第一滑杆的一端分别铰接有连接杆，连接杆的另一端与螺母铰接，旋拧螺纹杆驱使螺母沿螺纹杆上下活动，螺母通过连接杆带动第一夹板和第二夹板沿第一滑杆和第二滑杆滑动，解决现有技术中的建筑模板加固装置使用过程繁琐降低施工效率的问题。

申请人：中建七局国际工程建设有限公司
地址：510000 广东省广州市白云区北太路1633号广州民营科技园科盛路8号配套服务大楼5层A505-224房
国籍：CN
代理机构：郑州中鼎万策专利代理事务所(普通合伙)
代理人：黄照倩
更多信息请下载全文后查看。

专利名称：一种室内建筑伸缩缝覆盖装置专利类型：实用新型专利
发明人：刘相雷,方宗举
申请号：CN200520091841.4
申请日：20050713
公开号：CN2806597Y
公开日：
20060816
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种室内建筑伸缩缝覆盖装置，由设在伸缩缝两侧的承接板和连接在承接板上的调节板组成。

承接板由膨胀栓固定在建筑物结构上，调节板的两端由固定螺丝和调节板固定件分别与承接板相连接。

调节板的下部设有防水卷材。

调节板、固定螺丝和调节板固定件组成一个可动体，在伸缩缝宽度随着温度发生变化时，可以转动的调节板发生转动，可调节缝宽变化。

本实用新型的有益效果是，规范了建筑用伸缩缝盖板的形式，方便实用，可以保证建筑工程的观感质量。

申请人：刘相雷,方宗举
地址：116021 辽宁省大连市高尔基路237号中建八局大连公司
国籍：CN
代理机构：大连八方知识产权代理有限公司
代理人：卫茂才
更多信息请下载全文后查看。

专利名称：屋面女儿墙高低跨防水伸缩缝专利类型：实用新型专利
发明人：田海强,赵喜全,曾大泉,杜润,刘利坚申请号：CN201120219683.1
申请日：20110628
公开号：CN202157474U
公开日：
20120307
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种屋面女儿墙高低跨防水伸缩缝，包括高跨外墙和低跨女儿墙，特征是：在高跨外墙和低跨女儿墙之间的伸缩缝上设有与高跨外墙和低跨女儿墙固定的导水槽，导水槽上方通过面板骨架固定有其一端制有向低跨方向的折边、另一端与高跨外墙相接的外层防水面板，导水槽下方设有止水带，以构成屋面女儿墙高低跨防水伸缩缝的三道防水层。

优点是：克服了日晒雨淋、热胀冷缩或建筑物发生沉降、位移时泡沫塑料及沥青与墙体分离或铝质盖板出现裂缝而造成的渗漏问题，同时还可满足伸缩缝设置的要求，保证了建筑屋面伸缩缝防水结构的稳定性和持久性。

申请人：天津天一建设集团有限公司
地址：300384 天津市西青区经济开发区七支路8号7楼B区701
国籍：CN
代理机构：天津市鼎和专利商标代理有限公司
代理人：冯舜英
更多信息请下载全文后查看。

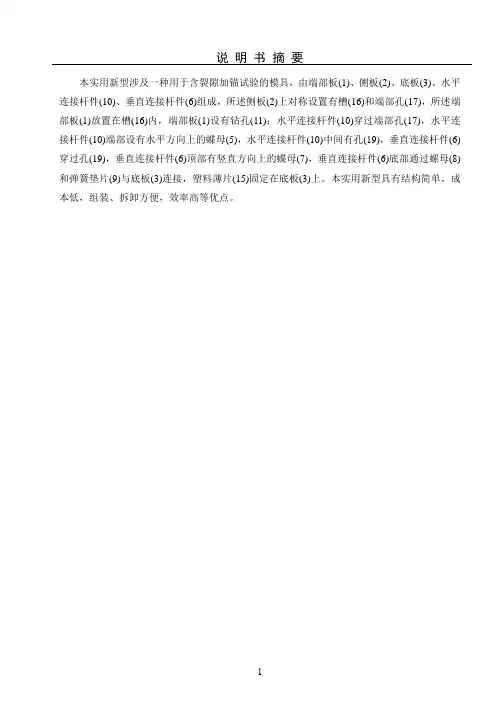

说明书摘要本实用新型涉及一种用于含裂隙加锚试验的模具，由端部板(1)、侧板(2)、底板(3)、水平连接杆件(10)、垂直连接杆件(6)组成，所述侧板(2)上对称设置有槽(16)和端部孔(17)，所述端部板(1)放置在槽(16)内，端部板(1)设有钻孔(11)；水平连接杆件(10)穿过端部孔(17)，水平连接杆件(10)端部设有水平方向上的蝶母(5)，水平连接杆件(10)中间有孔(19)，垂直连接杆件(6)穿过孔(19)，垂直连接杆件(6)顶部有竖直方向上的蝶母(7)，垂直连接杆件(6)底部通过螺母(8)和弹簧垫片(9)与底板(3)连接，塑料薄片(15)固定在底板(3)上。

本实用新型具有结构简单，成本低，组装、拆卸方便，效率高等优点。

权利要求书1、一种用于含裂隙加锚试验的模具，由端部板(1)、侧板(2)、底板(3)、水平连接杆件(10)、垂直连接杆件(6)组成，其特征在于，所述侧板(2)上对称设置有槽(16)和端部孔(17)，所述端部板(1)放置在槽(16)内，端部板(1)设有钻孔(11)；水平连接杆件(10)穿过端部孔(17)，水平连接杆件(10)端部设有水平方向上的蝶母(5)，水平连接杆件(10)中间有孔(19)，垂直连接杆件(6)穿过孔(19)，垂直连接杆件(6)顶部有竖直方向上的蝶母(7)，垂直连接杆件(6)底部通过螺母(8)和弹簧垫片(9)与底板(3)连接，塑料薄片(15)固定在底板(3)上。

2、根据权利要求1所述的用于含裂隙加锚试验的模具，其特征在于，所述底板(3)中心处设圆台形孔(18)，两块半圆台(12)设在圆台形孔(18)内，半圆台(12)的高度小于底板(3)的厚度；塑料薄片(15)夹在半圆台(12)之间，半圆台(12)与底部插销(14)通过螺钉(13)连接。

3、根据权利要求1或2所述的用于含裂隙加锚试验的模具，其特征在于，所述塑料薄片(15)的尺寸可以根据具体要求调节。

4、根据权利要求1或2所述的用于含裂隙加锚试验的模具，其特征在于，所述底板(3)下面设有底座(4)。
