【CN109780312A】一种检测直流电磁阀的电路装置电笔及方法【专利】

专利名称：一种直流表自动检测装置及方法专利类型：发明专利
发明人：何媛媛,何小旺,黄喜亮,黄小花
申请号：CN201711348766.9
申请日：20171215
公开号：CN108107397A
公开日：
20180601
专利内容由知识产权出版社提供
摘要：本发明公开了一种直流表的自动检测装置及方法，所述自动检测装置包括数据采集器、电压采集模块、继电器模块、直流标准电压源以及装载有检测软件的PC机，所述数据采集器的通信端口与电压采集模块、继电器模块以及直流表的通信端口均连接，数据采集器与所述PC机连接，所述电压采集模块的电压采集端与直流表的电压输出端连接，所述直流表具有多路电流输入，直流表各路电流输入的电流正端与继电器模块的输出端连接，继电器模块的输入端与直流标准电压源的正输出端连接，直流标准电压源的负输出端与直流表的电流负端连接。

利用本发明，可有效避免人工操作检测存在的误检漏检的情况出现，进而可有效提高检测效率和降低了检测成本。

申请人：广东雅达电子股份有限公司
地址：517000 广东省河源市高埔岗雅达工业园
国籍：CN
代理机构：广州粤高专利商标代理有限公司
更多信息请下载全文后查看。

专利名称：一种电磁阀检测装置专利类型：实用新型专利
发明人：钱伟方
申请号：CN201920631891.9申请日：20190506
公开号：CN209878293U
公开日：
20191231
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种电磁阀检测装置，包括加工平台，所述加工平台的上表面通过螺栓固定连接矩形块，所述矩形块的一侧表面开设圆孔并贯穿矩形块，所述圆孔的内部卡接空心圆柱，所述空心圆柱的内部卡接水管，所述水管的另一端卡接抽水泵的输出端，所述空心圆柱的一侧开设环形槽，所述加工平台的上表面通过螺栓固定连接滑槽，所述滑槽滑动连接滑块，所述滑块的顶部焊接立柱，所述立柱的顶部开设矩形凹槽并贯穿立柱的左右两侧，所述矩形凹槽的一侧通过转轴转动连接压板，所述矩形凹槽的另一侧表面焊接立板，所述立板的内部滑动连接挡板，所述挡板的左右两侧焊接支杆。

该装置可以方便的对电磁阀流通性检测，减少报废，降低生产成本。

申请人：无锡气久宜自动化科技有限公司
地址：214000 江苏省无锡市滨湖区梅园徐巷575号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种电磁阀检测装置
专利类型：实用新型专利
发明人：艾穗江,刘兵,阳悠悠,周奕龙,黄云健申请号：CN201921220140.4
申请日：20190729
公开号：CN210051253U
公开日：
20200211
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种电磁阀检测装置，包括安装台，安装台上设有竖直设置的支撑柱，支撑柱上设有安装架，安装架上设有千分表，千分表的测量杆上设有配重块，安装台上设有安装凹坑，所述安装凹坑设在测量杆的下方。

使用前，将千分表的归零位置与合格的电磁阀的动铁芯下行至极限位置时的标准尺寸适配。

使用时，将电磁阀固定在安装凹坑内，让测量杆与动铁芯的上端抵接，在配重块的重力下，动铁芯克服弹簧力下行至极限位置，此时，人们即可通过千分表上显示的数值与动铁芯的下行极限位置的公差进行对比，从而实现对电磁阀的快速检测。

申请人：广东万家乐燃气具有限公司
地址：528399 广东省佛山市顺德区大良街道顺峰山开发区
国籍：CN
代理机构：广州嘉权专利商标事务所有限公司
代理人：龙栢强
更多信息请下载全文后查看。

专利名称：一种测电笔装置专利类型：实用新型专利
发明人：朱文龙
申请号：CN200520030696.9申请日：20050520
公开号：CN2802515Y
公开日：
20060802
专利内容由知识产权出版社提供
摘要：一种既保留传统螺丝刀形式的电笔测试触头，又增加了书写功能的测电笔装置。

在绝缘笔体中，测试触头、限流电阻、测电装置和手触电极顺序连接；笔体由笔杆和笔帽组成，笔杆的一端安装一螺丝刀式触头，笔杆内装有限流电阻、书写笔芯和绕在笔芯上的弹簧，笔芯的书写笔尖从笔杆的另一端安装的金属笔头孔中露出；笔杆两端的电气连接经绕在笔芯上的弹簧导通。

测电发光部分可装在笔杆内或笔帽中，笔帽上装有手触电极，与笔杆相互配合连接便可组成带书写功能的测电笔。

申请人：朱文龙
地址：457001 河南省濮阳市中原油田干城小区302栋楼2单元7号
国籍：CN
更多信息请下载全文后查看。

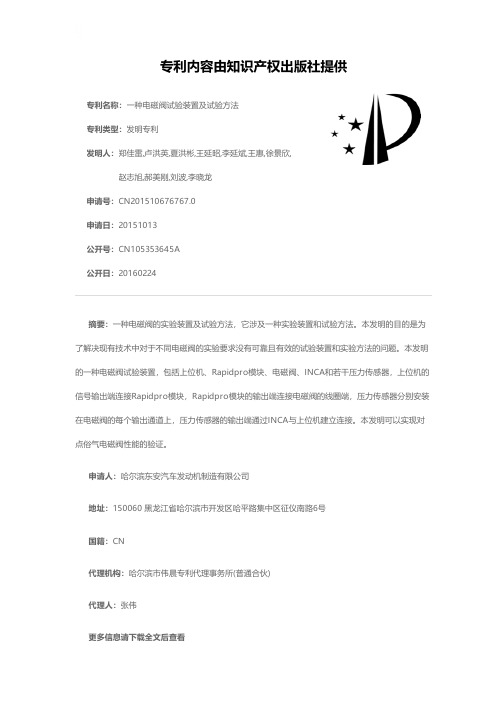

专利名称：一种电磁阀试验装置及试验方法
专利类型：发明专利
发明人：郑佳雷,卢洪英,夏洪彬,王延昭,李延斌,王惠,徐景欣,赵志旭,郝美刚,刘波,李晓龙
申请号：CN201510676767.0
申请日：20151013
公开号：CN105353645A
公开日：
20160224
专利内容由知识产权出版社提供
摘要：一种电磁阀的实验装置及试验方法，它涉及一种实验装置和试验方法。

本发明的目的是为了解决现有技术中对于不同电磁阀的实验要求没有可靠且有效的试验装置和实验方法的问题。

本发明的一种电磁阀试验装置，包括上位机、Rapidpro模块、电磁阀、INCA和若干压力传感器，上位机的信号输出端连接Rapidpro模块，Rapidpro模块的输出端连接电磁阀的线圈端，压力传感器分别安装在电磁阀的每个输出通道上，压力传感器的输出端通过INCA与上位机建立连接。

本发明可以实现对点俗气电磁阀性能的验证。

申请人：哈尔滨东安汽车发动机制造有限公司
地址：150060 黑龙江省哈尔滨市开发区哈平路集中区征仪南路6号
国籍：CN
代理机构：哈尔滨市伟晨专利代理事务所(普通合伙)
代理人：张伟
更多信息请下载全文后查看。

专利名称：一种用于检测电磁阀的电流检测装置专利类型：实用新型专利
发明人：孙伟宝,王如晓,钱松
申请号：CN201821311859.4
申请日：20180814
公开号：CN208672302U
公开日：
20190329
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种用于检测电磁阀的电流检测装置，属于检测设备领域，解决了现有技术中人工检测效率低的问题，其技术方案要点是，包括检测装置本体、设置于检测装置本体上用于放置电磁阀的载台、分别位于载台上方和下方相互配合用于给电磁阀的阀芯通电的上夹具和下夹具；载台的上端面设置有上下贯通的放置槽，电磁阀放置于放置槽内且电磁阀的两个插针竖直朝上设置，上夹具通过第一驱动装置驱动上下移动，下夹具通过第二驱动装置驱动上下移动，通过上下夹具的共同作用对电磁阀施加电流；本实用新型公开的一种用于检测电磁阀的电流检测装置，实现对电磁阀的智能化检测，提高生产效率。

申请人：宁波市万宝电器有限公司
地址：315600 浙江省宁波市宁海县西店镇江瑶128号
国籍：CN
更多信息请下载全文后查看。

(10)申请公布号(43)申请公布日 (21)申请号 201510146494.9(22)申请日 2015.03.31F02M 65/00(2006.01)(71)申请人苏州固基电子科技有限公司地址215153 江苏省苏州市高新区通安华金路258号(72)发明人罗宇新(74)专利代理机构南京纵横知识产权代理有限公司 32224代理人董建林(54)发明名称一种用于电磁阀线路故障的故障检测电路(57)摘要本发明公开了一种用于电磁阀线路故障的故障检测电路，属于电磁阀故障检测技术领域。

本发明采用如下技术方案：一种用于电磁阀线路故障的故障检测电路，其特征在于，包括低端检测处理电路、高端检测处理电路、电磁阀工作指示电路。

本发明能够根据故障电磁阀驱动电流特征进行快速准确的故障判断，能够识别出电磁阀的短路、断路等线路故障。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书1页 说明书2页 附图2页(10)申请公布号CN 104775961 A (43)申请公布日2015.07.15C N 104775961A1.一种用于电磁阀线路故障的故障检测电路，其特征在于，包括低端检测处理电路、高端检测处理电路、电磁阀工作指示电路。

2.根据权利要求1所述的一种用于电磁阀线路故障的故障检测电路，其特征在于，所述低端检测处理电路包括一个运算放大器、多个增益电阻、一个比较器，所述运算放大器与所述比较器相连接。

3.根据权利要求2所述的一种用于电磁阀线路故障的故障检测电路，其特征在于，所述运算放大器采用差动输入，可以有效抑制共模干扰，提高信号的采样精度。

4.根据权利要求1所述的一种用于电磁阀线路故障的故障检测电路，其特征在于，高端检测处理电路包括功率放大器、比较器，所述功率放大器与所述比较器相连接。

5.根据权利要求4所述的一种用于电磁阀线路故障的故障检测电路，其特征在于，所述功率放大器包括两个三极管串联，然后再与所述比较器的一端相连。

专利名称：一种电磁阀测试装置
专利类型：实用新型专利
发明人：高青,项榆,黄润平,屈建民,王凤林,吴前,贺秦鑫申请号：CN201821989381.0
申请日：20181129
公开号：CN209910966U
公开日：
20200107
专利内容由知识产权出版社提供
摘要：本实用新型公开的一种电磁阀测试装置，包括包括平台架，其特征在于，所述平台架支撑部位连接有隔板，所述隔板上表面接触水箱，所述水箱内部设置有增压泵，所述增压泵通过管路连接空气压缩机，所述空气压缩机接触隔板，所述空气压缩机通过管路连接截止阀，所述截止阀上安装有压力表，本测试装置由于对电磁阀进行质量检测，启动增压泵，所述增压泵使水箱内部的介质流入空气压缩机内对压缩的空气进行冷却，所述空气压缩机还安装有电磁阀，电磁阀用来对空气压缩机进行控制，所述截止阀用来控制管道内的空气流量，所述压力表可以对通过截止阀的气体压力进行检测，截止阀的阀口对待检测的电磁阀进行打压测试。

申请人：陕煤集团神南产业发展有限公司
地址：719300 陕西省榆林市神木县新村中国石化加油站北200米
国籍：CN
代理机构：西安弘理专利事务所
代理人：韩玙
更多信息请下载全文后查看。

专利名称：一种电磁阀故障检测方法、装置、车辆及存储介质专利类型：发明专利
发明人：宋兴鑫,王涛,高鑫,王秀鑫,苏恒
申请号：CN202011019030.9
申请日：20200924
公开号：CN112147442A
公开日：
20201229
专利内容由知识产权出版社提供
摘要：本发明实施例公开了一种电磁阀故障检测方法、装置、车辆及存储介质。

其中电磁阀故障检测方法包括获取电磁阀工作时至少一个驱动周期内的时间—电流曲线；根据所述时间—电流曲线，计算驱动电流上升时的第一电感值和驱动电流下降时的第二电感值；获取所述第一电感值和所述第二电感值的比值，当所述比值小于或等于第一阈值时，判定所述电磁阀的活塞发生卡滞故障。

本发明实施例的技术方案，可以实现电磁阀的活塞卡滞故障检测，提高机械系统的可靠性。

申请人：潍柴动力股份有限公司
地址：261061 山东省潍坊市高新技术产业开发区福寿东街197号甲
国籍：CN
代理机构：北京品源专利代理有限公司
代理人：孟金喆
更多信息请下载全文后查看。

专利名称：用于检测电磁阀类型的电路装置专利类型：发明专利
发明人：F·朔尔,G·维德尔,D·温茨
申请号：CN201380039550.8
申请日：20130719
公开号：CN104487856A
公开日：
20150401
专利内容由知识产权出版社提供
摘要：本发明涉及一种用于检测车辆中电磁阀类型的电路装置，包括至少一个为了检测其类型而结合到电路装置中的电磁阀(PCV1、...PCVx)，所述电磁阀具有至少一个线圈绕组，所述线圈绕组具有对于预先确定的车载电网供给电压(UB)来说典型的数量级的欧姆电阻；恒流电源(I1)，该恒流电源设置为将预先确定的测量电流施加到所述至少一个电磁阀(PCV1、...PCVx)的所述至少一个线圈绕组中；电流镜像电路(OP1、T1、R2)，该电流镜像电路设置为从通过在所述至少一个电磁阀(PCV1、...PCVx)的所述至少一个线圈绕组上施加的测量电流形成的第一电压(U1)在电路装置的检测部分(R2)上产生第二电压(U2)；其中，在检测部分(R2)上产生的第二电压(U2)在检测部分(R2)上被直接导出到控制装置中的微控制器上，用于确定电磁阀的类型。

申请人：克诺尔商用车制动系统有限公司
地址：德国慕尼黑
国籍：DE
代理机构：中国国际贸易促进委员会专利商标事务所
代理人：张立国
更多信息请下载全文后查看。
